GUTACHTEN zur ABE Nr. 47445 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55105808 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ SAMOA 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 7
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell SAMOA
Typ SAMOA 6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
33341 SAMOA 6015/Ø63,3-Ø56,1 4/100/56,1 40 640 1960
34341
Kennzeichnungen
KBA-Nummer 47445
Herstellerzeichen DBV
Radtyp und Ausführung SAMOA 6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49304
S02 Schraube M14x1,25 Kegel 60° 130 30 49358
S03 Schraube M12x1,5 Kegel 60° 110 28 49330
S04 Schraube M14x1,25 Kegel 60° 140 30 49358
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47445 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55105808 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ SAMOA 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 77,92 185/55R15 A12 A14 A19
EJ6, EJ8 77,92 195/45R15 T78 S01
e6*93/81*0013*.., 77,92 195/50R15
e6*93/81*0014
Honda Civic 55-66 185/55R15 A12 A14 A19
EJ9 55-66 195/45R15 T78 S01
e6*93/81*0006*.. 55-66 195/50R15
Honda Civic 84 185/55R15 A12 A14 A19
EK1, EK3 84 195/45R15 T78 S01
e6*93/81*0008*.., 84 195/50R15
e6*93/81*0007*..
Honda Civic 118 185/55R15 R37 A12 A14 A19
EK4 118 195/50R15 A01 K1a K42 S01
e6*93/81*0009*.. 118 195/55R15 A01 K1a K2b K42 K45
Honda Civic 66-81 195/60R15 R37 A12 A14 A19
EP1, -2, -4 66-81 205/55R15 A01 K42 Flh S01
e11*98/14*
0173,0174,0188*..
Honda Civic 66-81 195/60R15 R37 A12 A14 A19
EU5,-6,-7,-8,-9 66-81 205/55R15 Flh S01
e11*98/14*
0158-0161,0189*..
Honda Civic 55-66 185/55R15 A12 A14 A19
MA8, MA9 55-66 195/50R15 S01
G916, G917
e11*93/81*
0018,0022*
Honda Civic 83 185/55R15 R37 A12 A14 A19
MB1 83-93 195/50R15 R37 S01
G918, 93 195/55R15
e11*93/81*0023*..
Honda Civic 55-92 185/55R15 A12 A14 A19
MB2, MB3, MB4 55-92 195/50R15 S01
e11*96/27*
0067,0068,0069*..
Honda Civic 63-77 185/55R15 A12 A14 A19
MB7 63-77 195/50R15 S01
e11*96/27*0071*..
Honda Civic Aerod. 55,66,84 185/55R15 A12 A14 A19
MB8, MB9 55,66,84 195/50R15 S01
e11*96/79*0087*..,
e11*96/79*0088*..
Honda Civic Aerod. 85-92 185/55R15 A12 A14 A19
MC1 85-92 195/50R15 S01
e11*96/79*0089*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47445 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55105808 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ SAMOA 6015
Hersteller Dt. Brennstoffvertrieb GmbH

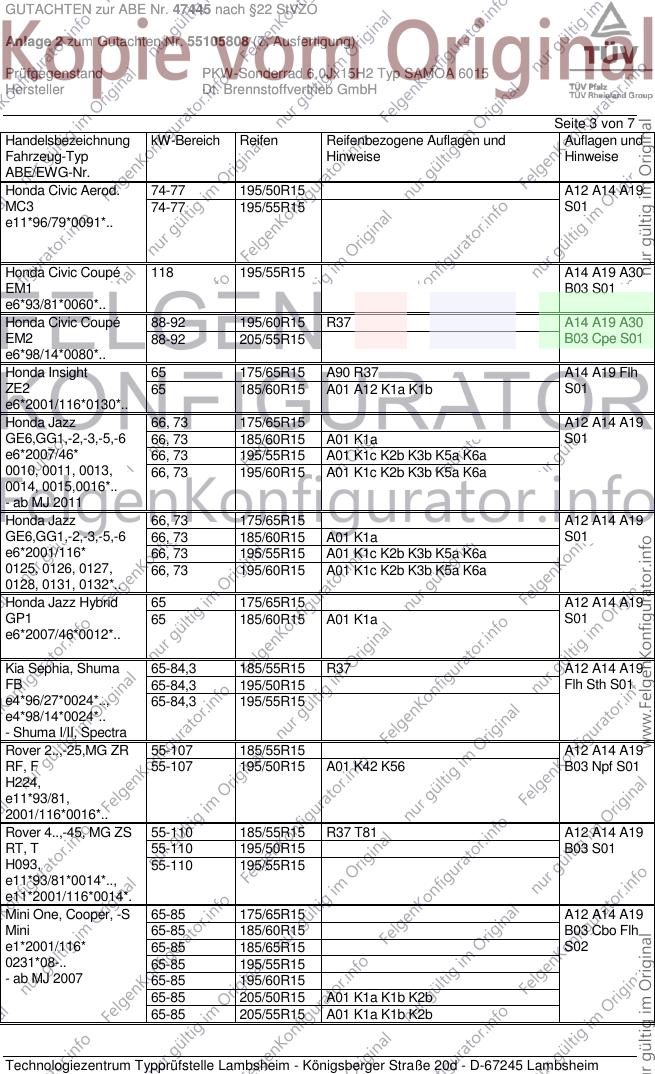

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic Aerod. 74-77 195/50R15 A12 A14 A19
MC3 74-77 195/55R15 S01
e11*96/79*0091*..
Honda Civic Coupé 118 195/55R15 A14 A19 A30
EM1 B03 S01
e6*93/81*0060*..
Honda Civic Coupé 88-92 195/60R15 R37 A14 A19 A30
EM2 88-92 205/55R15 B03 Cpe S01
e6*98/14*0080*..
Honda Insight 65 175/65R15 A90 R37 A14 A19 Flh
ZE2 65 185/60R15 A01 A12 K1a K1b S01
e6*2001/116*0130*..
Honda Jazz 66, 73 175/65R15 A12 A14 A19
GE6,GG1,-2,-3,-5,-6 66, 73 185/60R15 A01 K1a S01
e6*2007/46* 66, 73 195/55R15 A01 K1c K2b K3b K5a K6a
0010, 0011, 0013, 66, 73 195/60R15 A01 K1c K2b K3b K5a K6a
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 175/65R15 A12 A14 A19
GE6,GG1,-2,-3,-5,-6 66, 73 185/60R15 A01 K1a S01
e6*2001/116* 66, 73 195/55R15 A01 K1c K2b K3b K5a K6a
0125, 0126, 0127, 66, 73 195/60R15 A01 K1c K2b K3b K5a K6a
0128, 0131, 0132*..
Honda Jazz Hybrid 65 175/65R15 A12 A14 A19
GP1 65 185/60R15 A01 K1a S01
e6*2007/46*0012*..
Kia Sephia, Shuma 65-84,3 185/55R15 R37 A12 A14 A19
FB 65-84,3 195/50R15 Flh Sth S01
e4*96/27*0024*.., 65-84,3 195/55R15
e4*98/14*0024*..
- Shuma I/II, Spectra
Rover 2..,-25,MG ZR 55-107 185/55R15 A12 A14 A19
RF, F 55-107 195/50R15 A01 K42 K56 B03 Npf S01
H224,
e11*93/81,
2001/116*0016*..
Rover 4..,-45, MG ZS 55-110 185/55R15 R37 T81 A12 A14 A19
RT, T 55-110 195/50R15 B03 S01
H093, 55-110 195/55R15
e11*93/81*0014*..,
e11*2001/116*0014*.
Mini One, Cooper, -S 65-85 175/65R15 A12 A14 A19
Mini 65-85 185/60R15 B03 Cbo Flh
e1*2001/116* 65-85 185/65R15 S02
0231*08-.. 65-85 195/55R15
- ab MJ 2007 65-85 195/60R15
65-85 205/50R15 A01 K1a K1b K2b
65-85 205/55R15 A01 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47445 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55105808 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ SAMOA 6015
Hersteller Dt. Brennstoffvertrieb GmbH

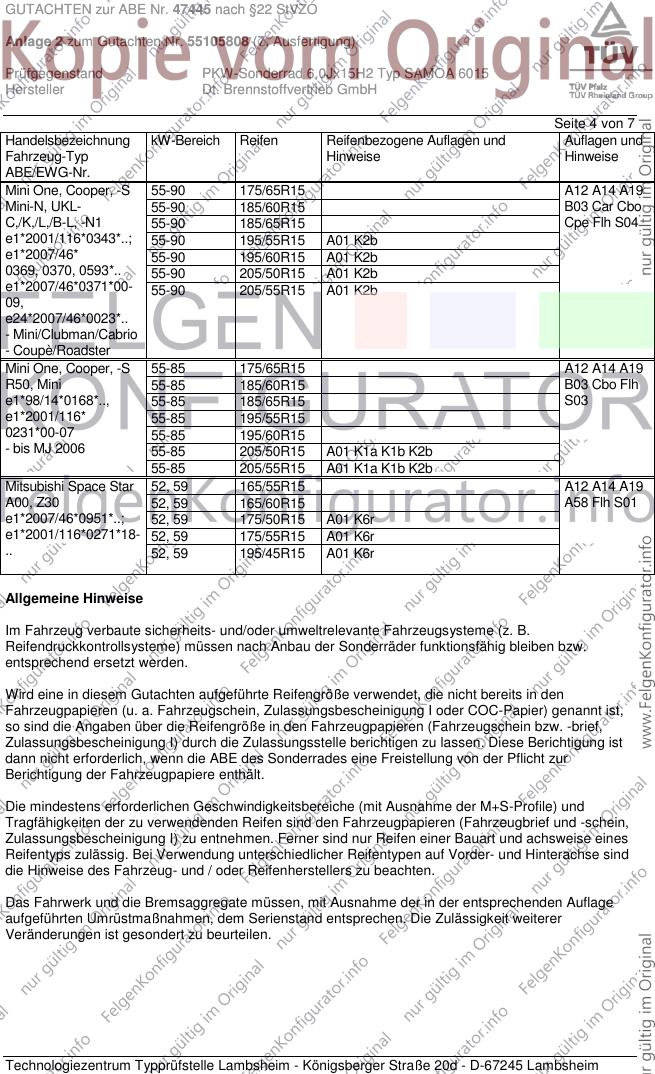

Seite 4 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini One, Cooper, -S 55-90 175/65R15 A12 A14 A19
Mini-N, UKL- 55-90 185/60R15 B03 Car Cbo
C,/K,/L,/B-L, -N1 55-90 185/65R15 Cpe Flh S04
e1*2001/116*0343*..; 55-90 195/55R15 A01 K2b
e1*2007/46* 55-90 195/60R15 A01 K2b
0369, 0370, 0593*.. 55-90 205/50R15 A01 K2b
e1*2007/46*0371*00- 55-90 205/55R15 A01 K2b
09,
e24*2007/46*0023*..
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-85 175/65R15 A12 A14 A19
R50, Mini 55-85 185/60R15 B03 Cbo Flh
e1*98/14*0168*.., 55-85 185/65R15 S03
e1*2001/116* 55-85 195/55R15
0231*00-07 55-85 195/60R15
- bis MJ 2006 55-85 205/50R15 A01 K1a K1b K2b
55-85 205/55R15 A01 K1a K1b K2b
Mitsubishi Space Star 52, 59 165/55R15 A12 A14 A19
A00, Z30 52, 59 165/60R15 A58 Flh S01
e1*2007/46*0951*..; 52, 59 175/50R15 A01 K6r
e1*2001/116*0271*18- 52, 59 175/55R15 A01 K6r
.. 52, 59 195/45R15 A01 K6r
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47445 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55105808 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ SAMOA 6015
Hersteller Dt. Brennstoffvertrieb GmbH

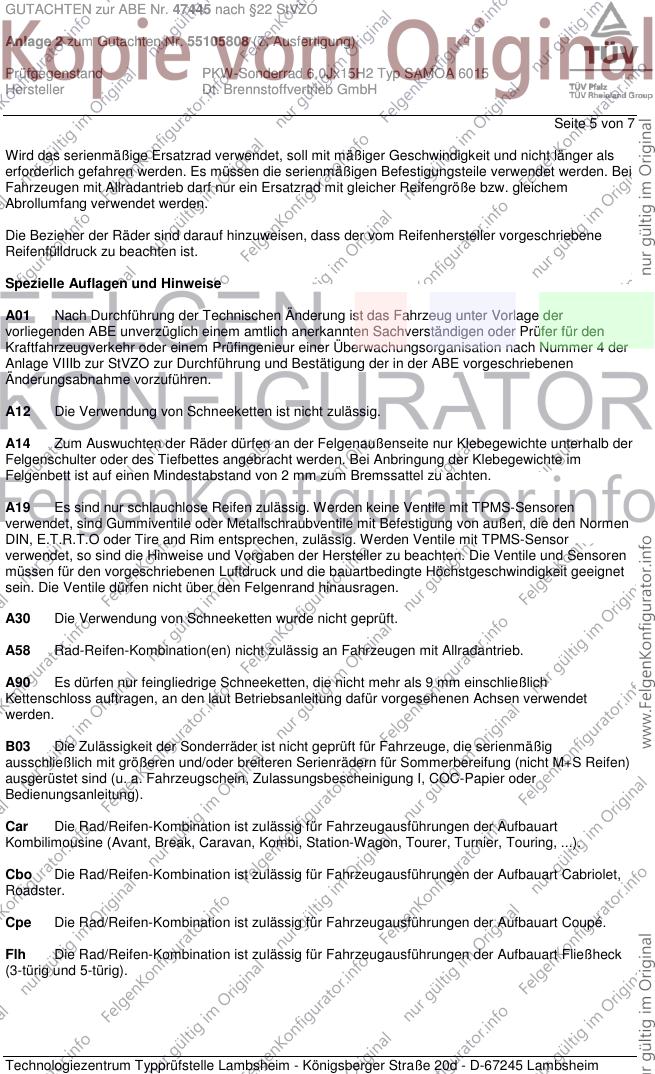

Seite 5 von 7
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47445 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55105808 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ SAMOA 6015
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 7
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47445 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55105808 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ SAMOA 6015
Hersteller Dt. Brennstoffvertrieb GmbH

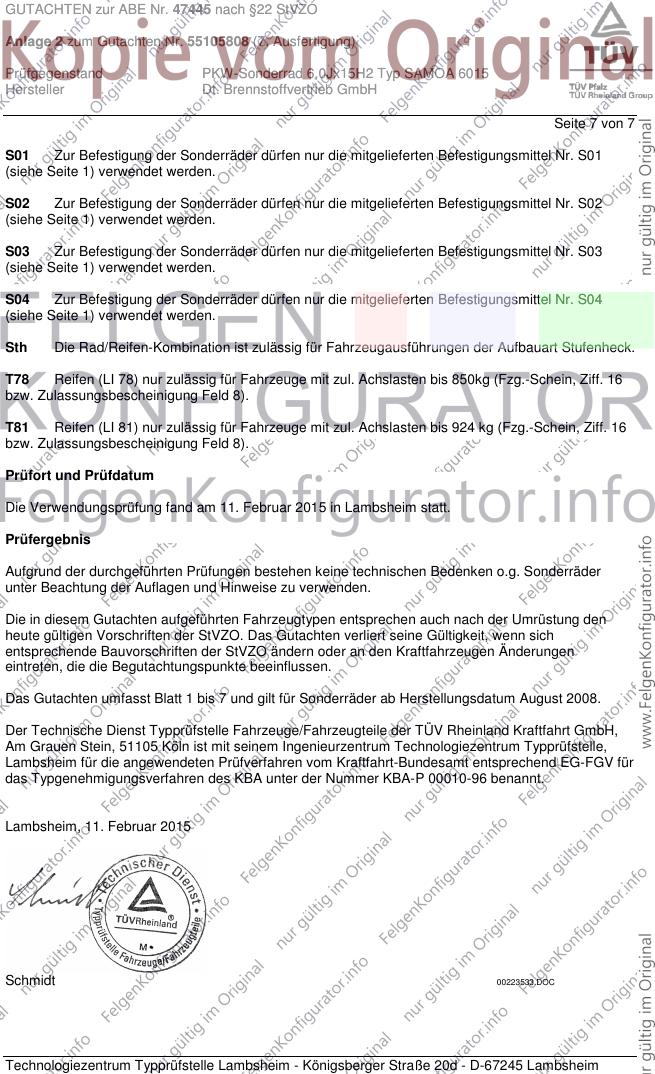

Seite 7 von 7
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Februar 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum August 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Februar 2015
Schmidt 00223533.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
