Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

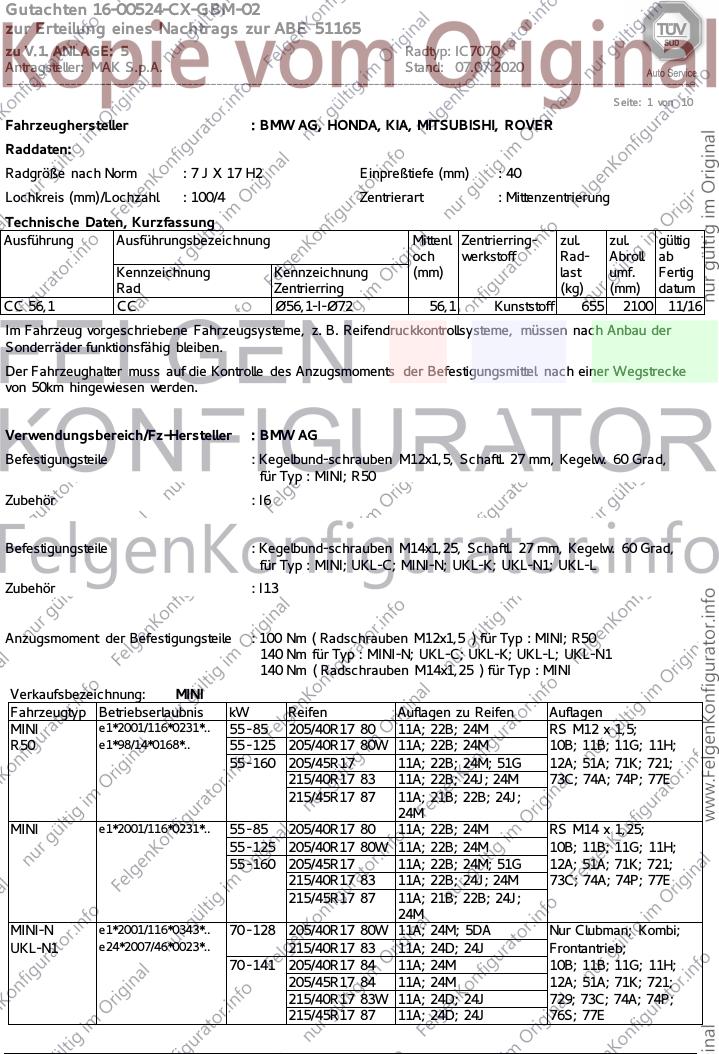

Seite: 1 von 10
Fahrzeughersteller : BMW AG, HONDA, KIA, MITSUBISHI, ROVER
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
CC 56,1 CC Ø56,1-I-Ø72 56,1 Kunststoff 655 2100 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : MINI; R50
Zubehör : I6
Befestigungsteile : Kegelbund-schrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : MINI; UKL-C; MINI-N; UKL-K; UKL-N1; UKL-L
Zubehör : I13
Anzugsmoment der Befestigungsteile : 100 Nm ( Radschrauben M12x1,5 ) für Typ : MINI; R50
140 Nm für Typ : MINI-N; UKL-C; UKL-K; UKL-L; UKL-N1
140 Nm ( Radschrauben M14x1,25 ) für Typ : MINI
Verkaufsbezeichnung: MINI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MINI e1*2001/116*0231*.. 55 - 85 205/40R17 80 11A; 22B; 24M RS M12 x 1,5;
R50 e1*98/14*0168*.. 55 - 125 205/40R17 80W 11A; 22B; 24M 10B; 11B; 11G; 11H;
55 - 160 205/45R17 11A; 22B; 24M; 51G 12A; 51A; 71K; 721;
215/40R17 83 11A; 22B; 24J; 24M 73C; 74A; 74P; 77E
215/45R17 87 11A; 21B; 22B; 24J;
24M
MINI e1*2001/116*0231*.. 55 - 85 205/40R17 80 11A; 22B; 24M RS M14 x 1,25;
55 - 125 205/40R17 80W 11A; 22B; 24M 10B; 11B; 11G; 11H;
55 - 160 205/45R17 11A; 22B; 24M; 51G 12A; 51A; 71K; 721;
215/40R17 83 11A; 22B; 24J; 24M 73C; 74A; 74P; 77E
215/45R17 87 11A; 21B; 22B; 24J;
24M
MINI-N e1*2001/116*0343*.. 70 - 128 205/40R17 80W 11A; 24M; 5DA Nur Clubman; Kombi;
UKL-N1 e24*2007/46*0023*.. 215/40R17 83 11A; 24D; 24J Frontantrieb;
70 - 141 205/40R17 84 11A; 24M 10B; 11B; 11G; 11H;
205/45R17 84 11A; 24M 12A; 51A; 71K; 721;
215/40R17 83W 11A; 24D; 24J 729; 73C; 74A; 74P;
215/45R17 87 11A; 24D; 24J 76S; 77E
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

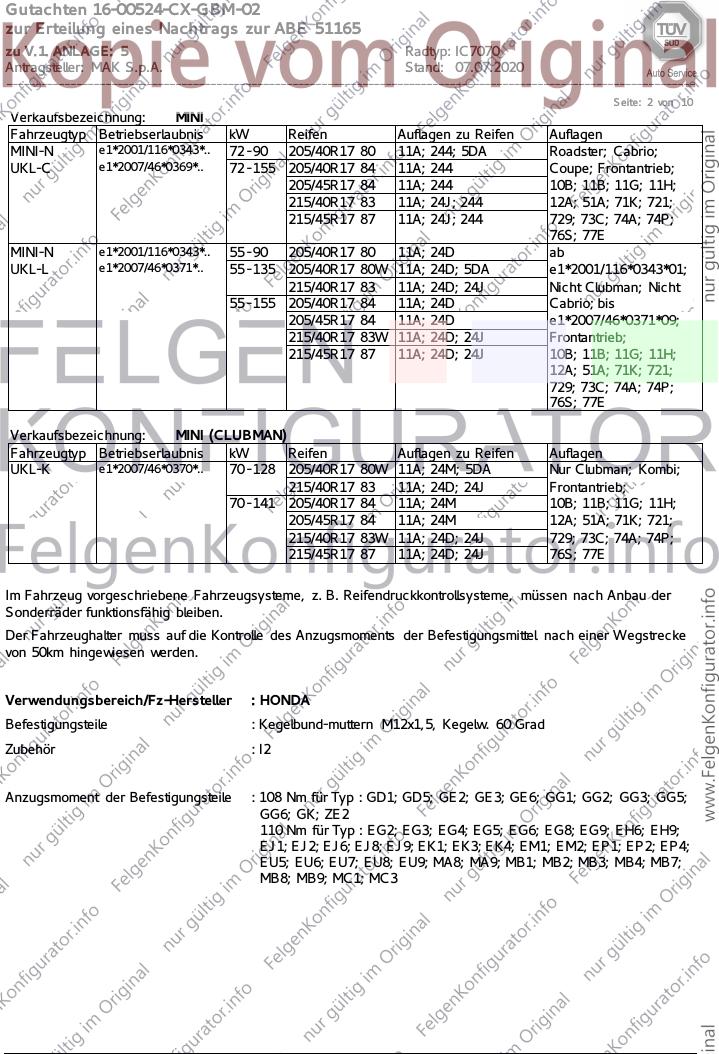

Seite: 2 von 10
Verkaufsbezeichnung: MINI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MINI-N e1*2001/116*0343*.. 72 - 90 205/40R17 80 11A; 244; 5DA Roadster; Cabrio;
UKL-C e1*2007/46*0369*.. 72 - 155 205/40R17 84 11A; 244 Coupe; Frontantrieb;
205/45R17 84 11A; 244 10B; 11B; 11G; 11H;
215/40R17 83 11A; 24J; 244 12A; 51A; 71K; 721;
215/45R17 87 11A; 24J; 244 729; 73C; 74A; 74P;
76S; 77E
MINI-N e1*2001/116*0343*.. 55 - 90 205/40R17 80 11A; 24D ab
UKL-L e1*2007/46*0371*.. 55 - 135 205/40R17 80W 11A; 24D; 5DA e1*2001/116*0343*01;
215/40R17 83 11A; 24D; 24J Nicht Clubman; Nicht
55 - 155 205/40R17 84 11A; 24D Cabrio; bis
205/45R17 84 11A; 24D e1*2007/46*0371*09;
215/40R17 83W 11A; 24D; 24J Frontantrieb;
215/45R17 87 11A; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
76S; 77E
Verkaufsbezeichnung: MINI (CLUBMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-K e1*2007/46*0370*.. 70 - 128 205/40R17 80W 11A; 24M; 5DA Nur Clubman; Kombi;
215/40R17 83 11A; 24D; 24J Frontantrieb;
70 - 141 205/40R17 84 11A; 24M 10B; 11B; 11G; 11H;
205/45R17 84 11A; 24M 12A; 51A; 71K; 721;
215/40R17 83W 11A; 24D; 24J 729; 73C; 74A; 74P;
215/45R17 87 11A; 24D; 24J 76S; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : HONDA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : I2
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : GD1; GD5; GE2; GE3; GE6; GG1; GG2; GG3; GG5;
GG6; GK; ZE2
110 Nm für Typ : EG2; EG3; EG4; EG5; EG6; EG8; EG9; EH6; EH9;
EJ1; EJ2; EJ6; EJ8; EJ9; EK1; EK3; EK4; EM1; EM2; EP1; EP2; EP4;
EU5; EU6; EU7; EU8; EU9; MA8; MA9; MB1; MB2; MB3; MB4; MB7;
MB8; MB9; MC1; MC3
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

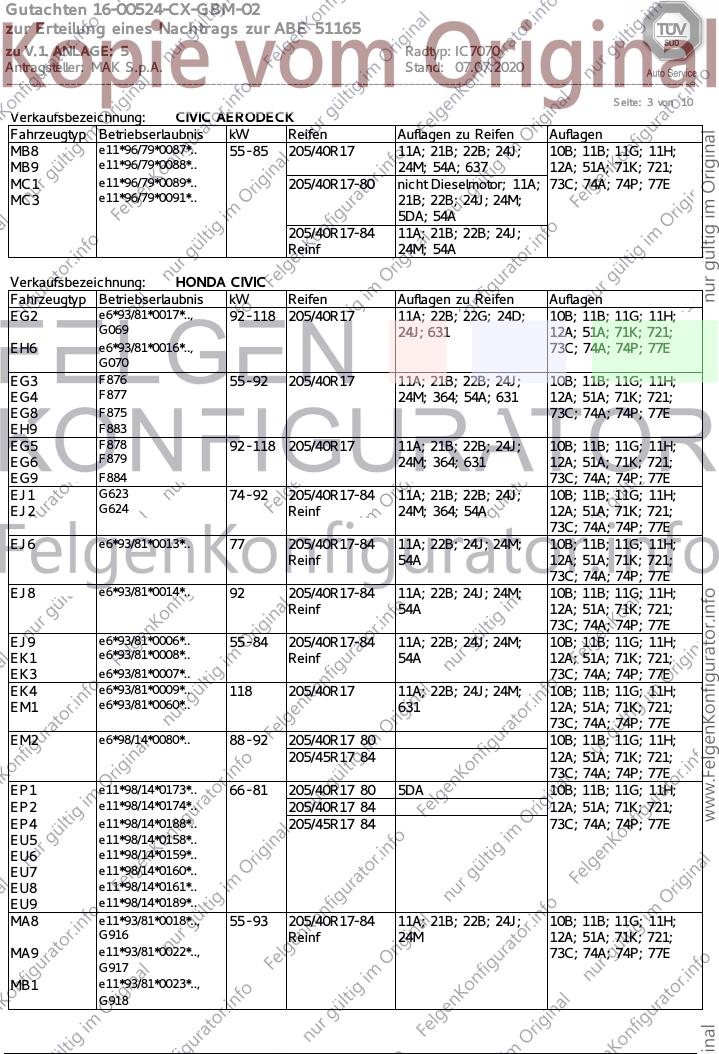

Seite: 3 von 10
Verkaufsbezeichnung: CIVIC AERODECK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MB8 e11*96/79*0087*.. 55 - 85 205/40R17 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
MB9 e11*96/79*0088*.. 24M; 54A; 637 12A; 51A; 71K; 721;
MC1 e11*96/79*0089*.. 205/40R17-80 nicht Dieselmotor; 11A; 73C; 74A; 74P; 77E
MC3 e11*96/79*0091*.. 21B; 22B; 24J; 24M;
5DA; 54A
205/40R17-84 11A; 21B; 22B; 24J;
Reinf 24M; 54A
Verkaufsbezeichnung: HONDA CIVIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EG2 e6*93/81*0017*.., 92 - 118 205/40R17 11A; 22B; 22G; 24D; 10B; 11B; 11G; 11H;
G069 24J; 631 12A; 51A; 71K; 721;
EH6 e6*93/81*0016*.., 73C; 74A; 74P; 77E
G070
EG3 F876 55 - 92 205/40R17 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
EG4 F877 24M; 364; 54A; 631 12A; 51A; 71K; 721;
EG8 F875 73C; 74A; 74P; 77E
EH9 F883
EG5 F878 92 - 118 205/40R17 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
EG6 F879 24M; 364; 631 12A; 51A; 71K; 721;
EG9 F884 73C; 74A; 74P; 77E
EJ1 G623 74 - 92 205/40R17-84 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
EJ2 G624 Reinf 24M; 364; 54A 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
EJ6 e6*93/81*0013*.. 77 205/40R17-84 11A; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
Reinf 54A 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
EJ8 e6*93/81*0014*.. 92 205/40R17-84 11A; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
Reinf 54A 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
EJ9 e6*93/81*0006*.. 55 - 84 205/40R17-84 11A; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
EK1 e6*93/81*0008*.. Reinf 54A 12A; 51A; 71K; 721;
EK3 e6*93/81*0007*.. 73C; 74A; 74P; 77E
EK4 e6*93/81*0009*.. 118 205/40R17 11A; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
EM1 e6*93/81*0060*.. 631 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
EM2 e6*98/14*0080*.. 88 - 92 205/40R17 80 10B; 11B; 11G; 11H;
205/45R17 84 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
EP1 e11*98/14*0173*.. 66 - 81 205/40R17 80 5DA 10B; 11B; 11G; 11H;
EP2 e11*98/14*0174*.. 205/40R17 84 12A; 51A; 71K; 721;
EP4 e11*98/14*0188*.. 205/45R17 84 73C; 74A; 74P; 77E
EU5 e11*98/14*0158*..
EU6 e11*98/14*0159*..
EU7 e11*98/14*0160*..
EU8 e11*98/14*0161*..
EU9 e11*98/14*0189*..
MA8 e11*93/81*0018*.., 55 - 93 205/40R17-84 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
G916 Reinf 24M 12A; 51A; 71K; 721;
MA9 e11*93/81*0022*.., 73C; 74A; 74P; 77E
G917
MB1 e11*93/81*0023*..,
G918
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

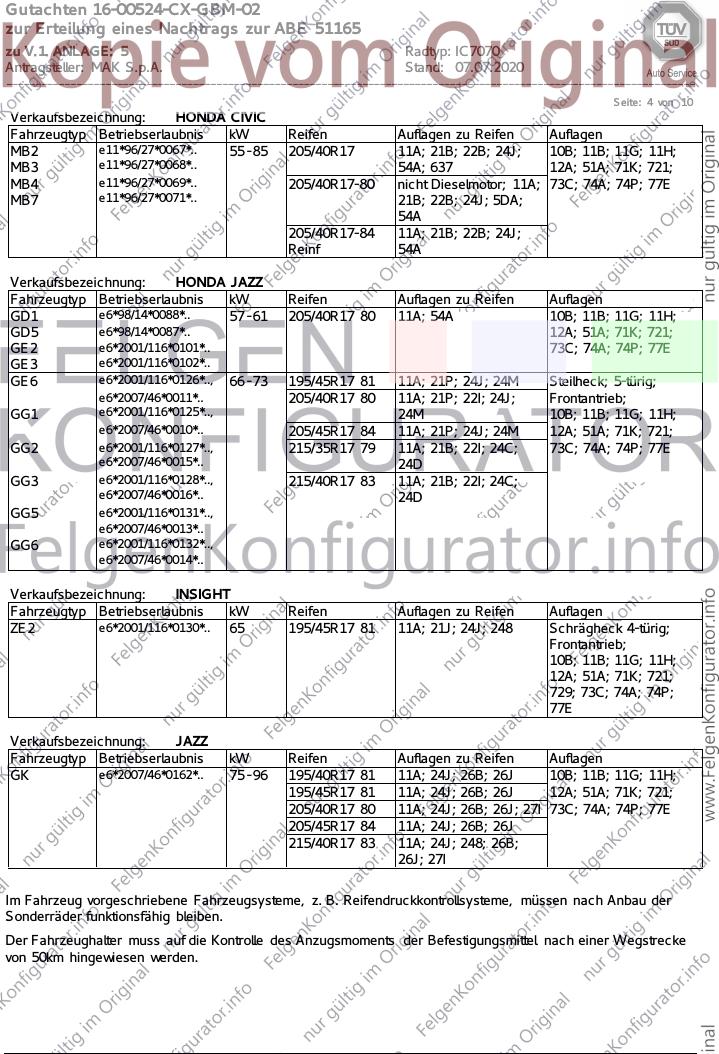

Seite: 4 von 10
Verkaufsbezeichnung: HONDA CIVIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MB2 e11*96/27*0067*.. 55 - 85 205/40R17 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
MB3 e11*96/27*0068*.. 54A; 637 12A; 51A; 71K; 721;
MB4 e11*96/27*0069*.. 205/40R17-80 nicht Dieselmotor; 11A; 73C; 74A; 74P; 77E
MB7 e11*96/27*0071*.. 21B; 22B; 24J; 5DA;
54A
205/40R17-84 11A; 21B; 22B; 24J;
Reinf 54A
Verkaufsbezeichnung: HONDA JAZZ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GD1 e6*98/14*0088*.. 57 - 61 205/40R17 80 11A; 54A 10B; 11B; 11G; 11H;
GD5 e6*98/14*0087*.. 12A; 51A; 71K; 721;
GE2 e6*2001/116*0101*.. 73C; 74A; 74P; 77E
GE3 e6*2001/116*0102*..
GE6 e6*2001/116*0126*.., 66 - 73 195/45R17 81 11A; 21P; 24J; 24M Steilheck; 5-türig;
e6*2007/46*0011*.. 205/40R17 80 11A; 21P; 22I; 24J; Frontantrieb;
GG1 e6*2001/116*0125*.., 24M 10B; 11B; 11G; 11H;
e6*2007/46*0010*.. 205/45R17 84 11A; 21P; 24J; 24M 12A; 51A; 71K; 721;
GG2 e6*2001/116*0127*.., 215/35R17 79 11A; 21B; 22I; 24C; 73C; 74A; 74P; 77E
e6*2007/46*0015*.. 24D
GG3 e6*2001/116*0128*.., 215/40R17 83 11A; 21B; 22I; 24C;
e6*2007/46*0016*.. 24D
GG5 e6*2001/116*0131*..,
e6*2007/46*0013*..
GG6 e6*2001/116*0132*..,
e6*2007/46*0014*..
Verkaufsbezeichnung: INSIGHT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZE2 e6*2001/116*0130*.. 65 195/45R17 81 11A; 21J; 24J; 248 Schrägheck 4-türig;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
77E
Verkaufsbezeichnung: JAZZ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GK e6*2007/46*0162*.. 75 - 96 195/40R17 81 11A; 24J; 26B; 26J 10B; 11B; 11G; 11H;
195/45R17 81 11A; 24J; 26B; 26J 12A; 51A; 71K; 721;
205/40R17 80 11A; 24J; 26B; 26J; 27I 73C; 74A; 74P; 77E
205/45R17 84 11A; 24J; 26B; 26J
215/40R17 83 11A; 24J; 248; 26B;
26J; 27I
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

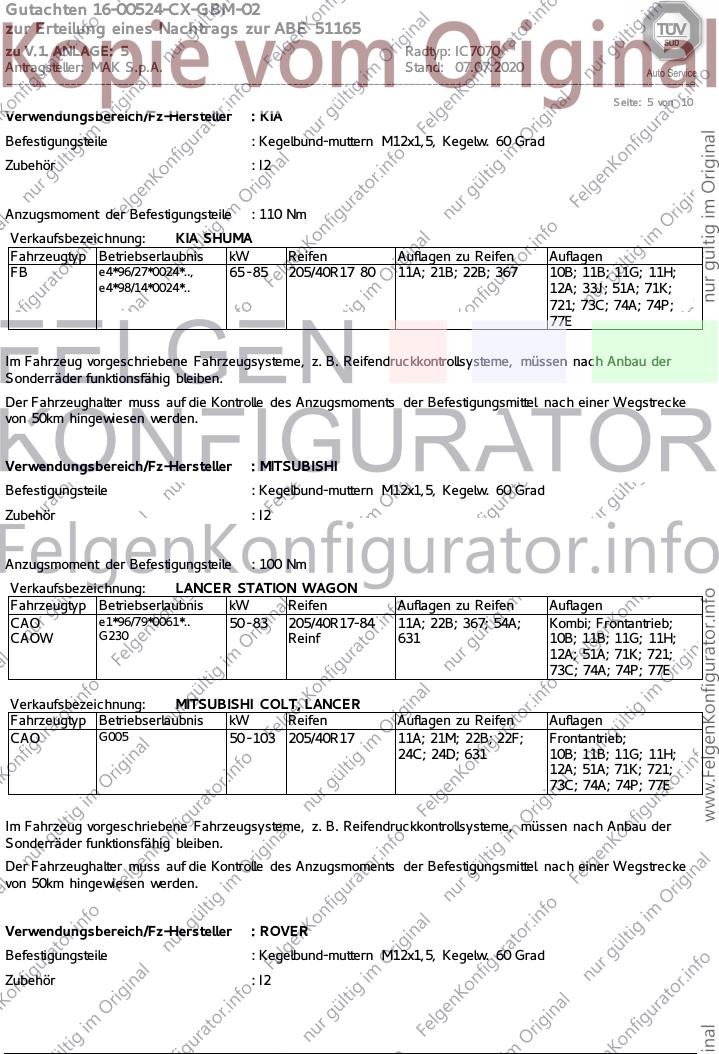

Seite: 5 von 10
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : I2
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: KIA SHUMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FB e4*96/27*0024*.., 65 - 85 205/40R17 80 11A; 21B; 22B; 367 10B; 11B; 11G; 11H;
e4*98/14*0024*.. 12A; 33J; 51A; 71K;
721; 73C; 74A; 74P;
77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : MITSUBISHI
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : I2
Anzugsmoment der Befestigungsteile : 100 Nm
Verkaufsbezeichnung: LANCER STATION WAGON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CAO e1*96/79*0061*.. 50 - 83 205/40R17-84 11A; 22B; 367; 54A; Kombi; Frontantrieb;
CAOW G230 Reinf 631 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: MITSUBISHI COLT, LANCER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CAO G005 50 - 103 205/40R17 11A; 21M; 22B; 22F; Frontantrieb;
24C; 24D; 631 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : ROVER
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : I2
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

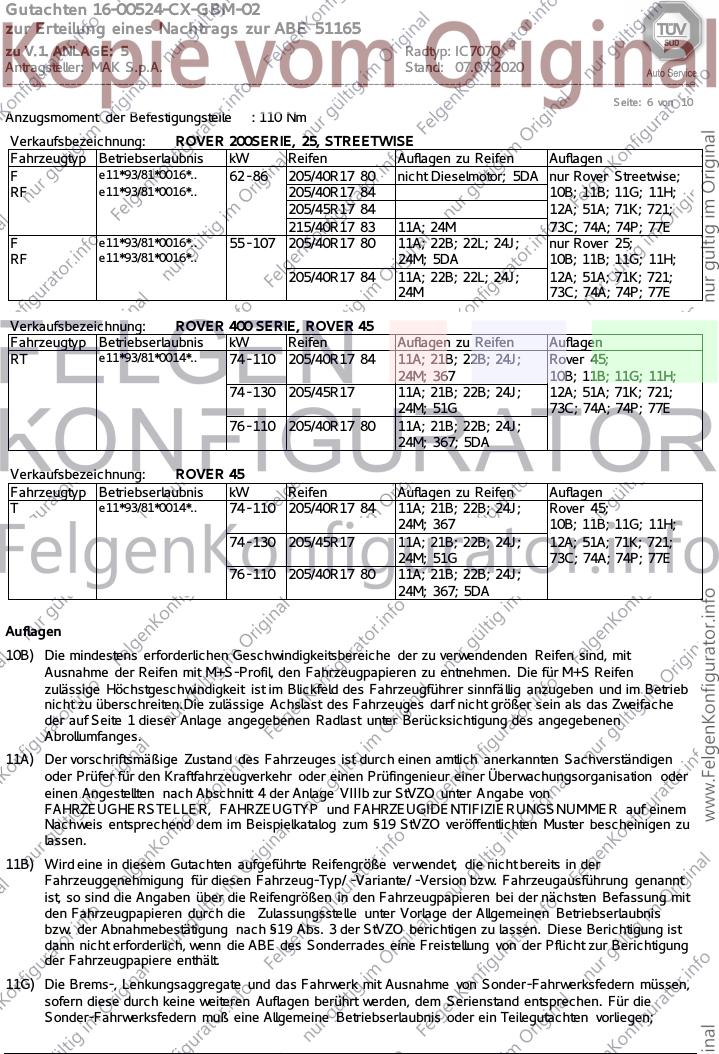

Seite: 6 von 10
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: ROVER 200SERIE, 25, STREETWISE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e11*93/81*0016*.. 62 - 86 205/40R17 80 nicht Dieselmotor; 5DA nur Rover Streetwise;
RF e11*93/81*0016*.. 205/40R17 84 10B; 11B; 11G; 11H;
205/45R17 84 12A; 51A; 71K; 721;
215/40R17 83 11A; 24M 73C; 74A; 74P; 77E
F e11*93/81*0016*.. 55 - 107 205/40R17 80 11A; 22B; 22L; 24J; nur Rover 25;
RF e11*93/81*0016*.. 24M; 5DA 10B; 11B; 11G; 11H;
205/40R17 84 11A; 22B; 22L; 24J; 12A; 51A; 71K; 721;
24M 73C; 74A; 74P; 77E
Verkaufsbezeichnung: ROVER 400 SERIE, ROVER 45
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RT e11*93/81*0014*.. 74 - 110 205/40R17 84 11A; 21B; 22B; 24J; Rover 45;
24M; 367 10B; 11B; 11G; 11H;
74 - 130 205/45R17 11A; 21B; 22B; 24J; 12A; 51A; 71K; 721;
24M; 51G 73C; 74A; 74P; 77E
76 - 110 205/40R17 80 11A; 21B; 22B; 24J;
24M; 367; 5DA
Verkaufsbezeichnung: ROVER 45
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e11*93/81*0014*.. 74 - 110 205/40R17 84 11A; 21B; 22B; 24J; Rover 45;
24M; 367 10B; 11B; 11G; 11H;
74 - 130 205/45R17 11A; 21B; 22B; 24J; 12A; 51A; 71K; 721;
24M; 51G 73C; 74A; 74P; 77E
76 - 110 205/40R17 80 11A; 21B; 22B; 24J;
24M; 367; 5DA
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 7 von 10
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21M) Durch Nacharbeit der vorderen Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

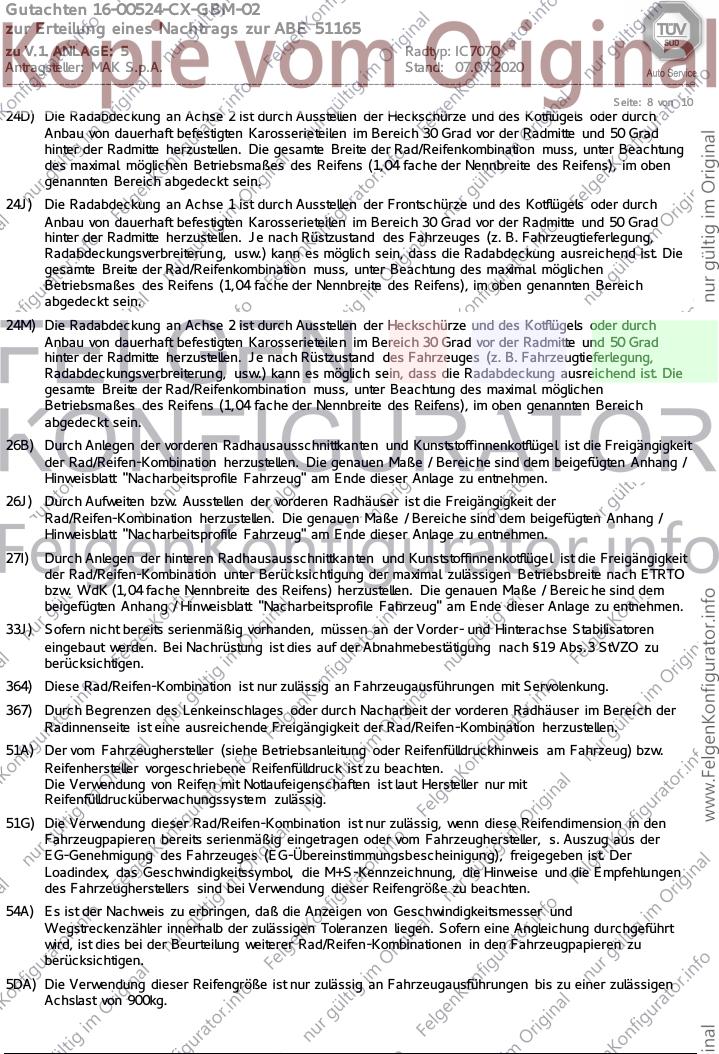

Seite: 8 von 10
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereic he sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
33J) Sofern nicht bereits serienmäßig vorhanden, müssen an der Vorder- und Hinterachse Stabilisatoren
eingebaut werden. Bei Nachrüstung ist dies auf der Abnahmebestätigung nach §19 Abs.3 StVZO zu
berücksichtigen.
364) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Servolenkung.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Berei ch der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
5DA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 900kg.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 9 von 10
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
637) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter halb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 5 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 10 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HONDA
Fahrzeugtyp: GK
Genehm.Nr.: e6*2007/46*0162*..
Handelsbez.: JAZZ
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 150 y = 250 VA
26B x = 200 y = 300 VA
27I x = 200 y = 300 HA
27B x = 250 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 300 8 VA
26J x = 200 y = 300 30 VA
27H x = 250 y = 350 8 HA
27F x = 250 y = 350 15 HA
