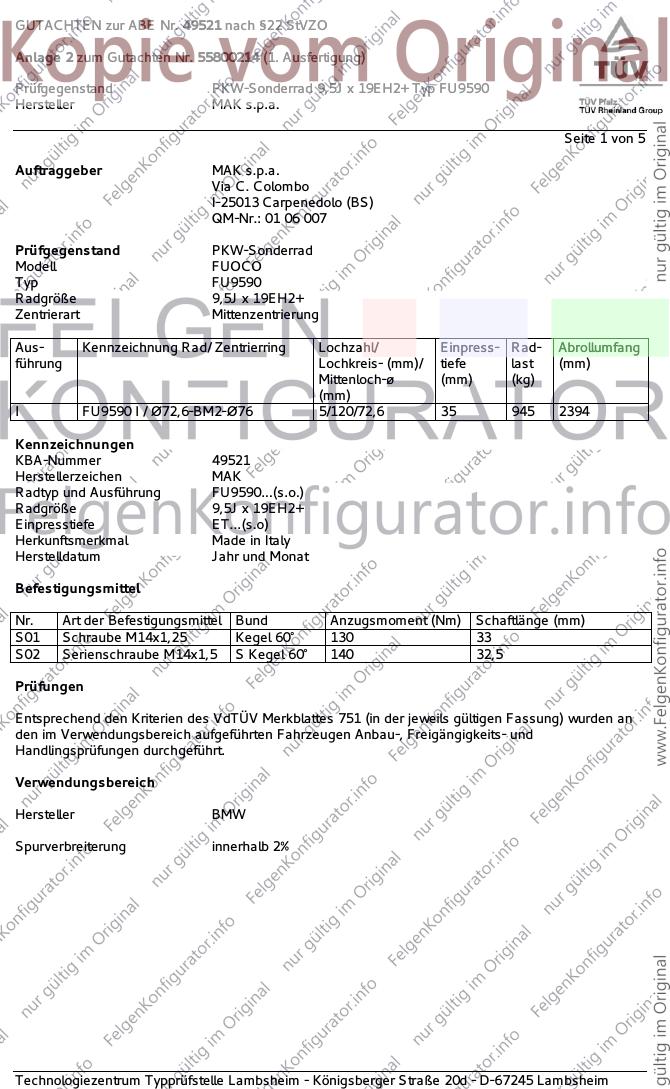

GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 1 von 5
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell FUOCO
Typ FU9590
Radgröße 9,5J x 19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
I FU9590 I / Ø72,6-BM2-Ø76 5/120/72,6 35 945 2394
Kennzeichnungen
KBA-Nummer 49521
Herstellerzeichen MAK
Radtyp und Ausführung FU9590...(s.o.)
Radgröße 9,5J x 19EH2+
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 130 33
S02 Serienschraube M14x1,5 S Kegel 60° 140 32,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 2 von 5

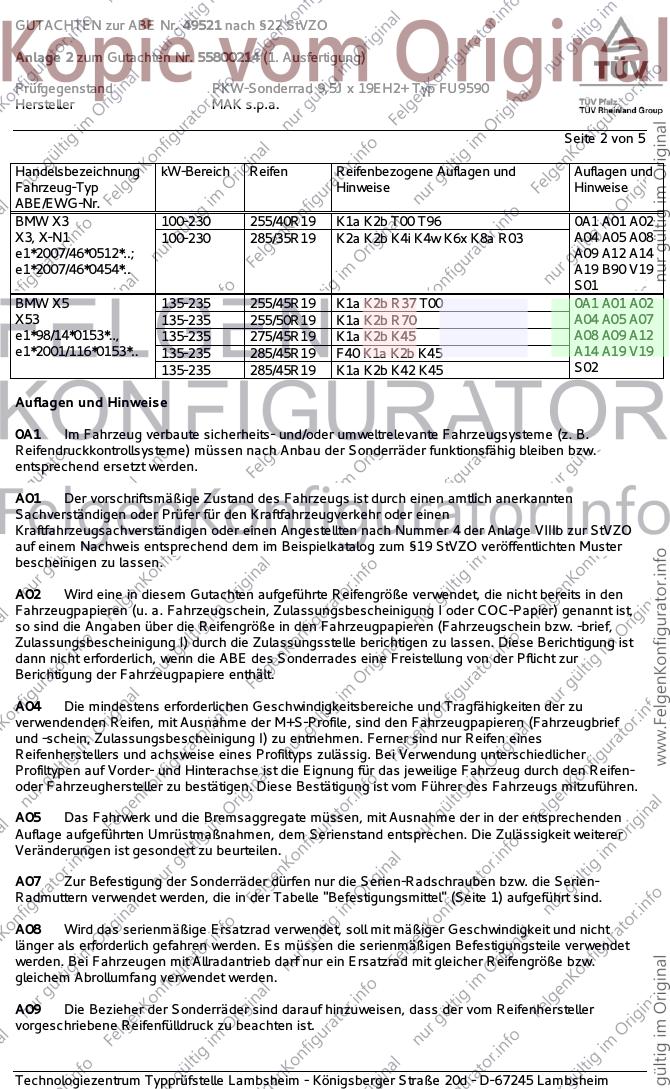

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-230 255/40R19 K1a K2b T00 T96 0A1 A01 A02
X3, X-N1 100-230 285/35R19 K2a K2b K4i K4w K6x K8a R03 A04 A05 A08
e1*2007/46*0512*..; A09 A12 A14
e1*2007/46*0454*.. A19 B90 V19
S01
BMW X5 135-235 255/45R19 K1a K2b R37 T00 0A1 A01 A02
X53 135-235 255/50R19 K1a K2b R70 A04 A05 A07
e1*98/14*0153*.., 135-235 275/45R19 K1a K2b K45 A08 A09 A12
e1*2001/116*0153*.. 135-235 285/45R19 F40 K1a K2b K45 A14 A19 V19
135-235 285/45R19 K1a K2b K42 K45 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 3 von 5

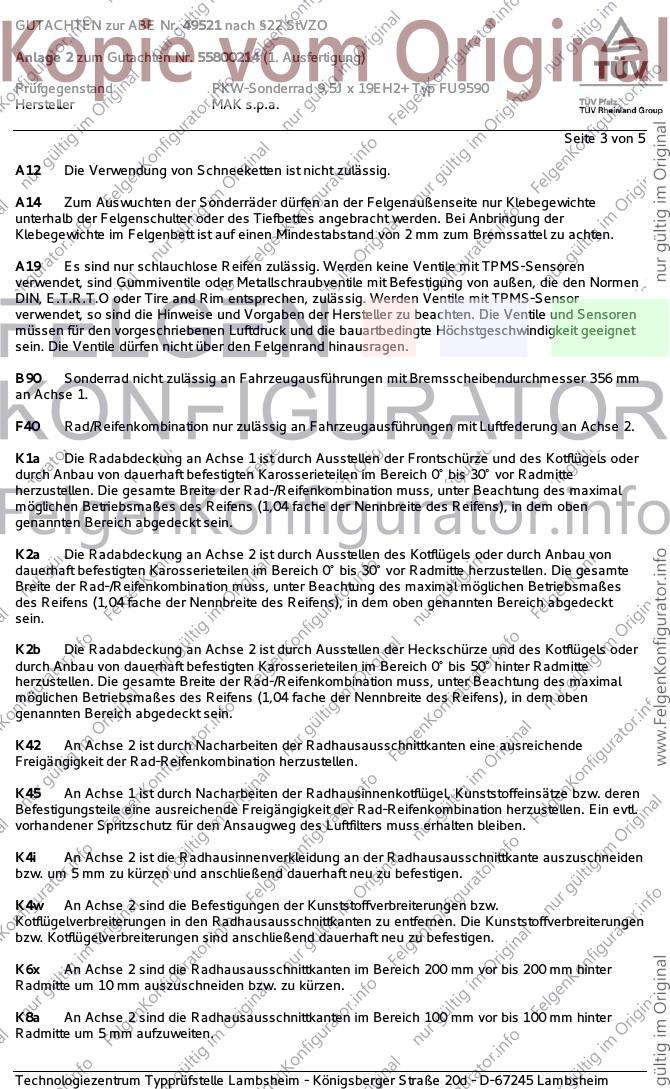

A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 4 von 5

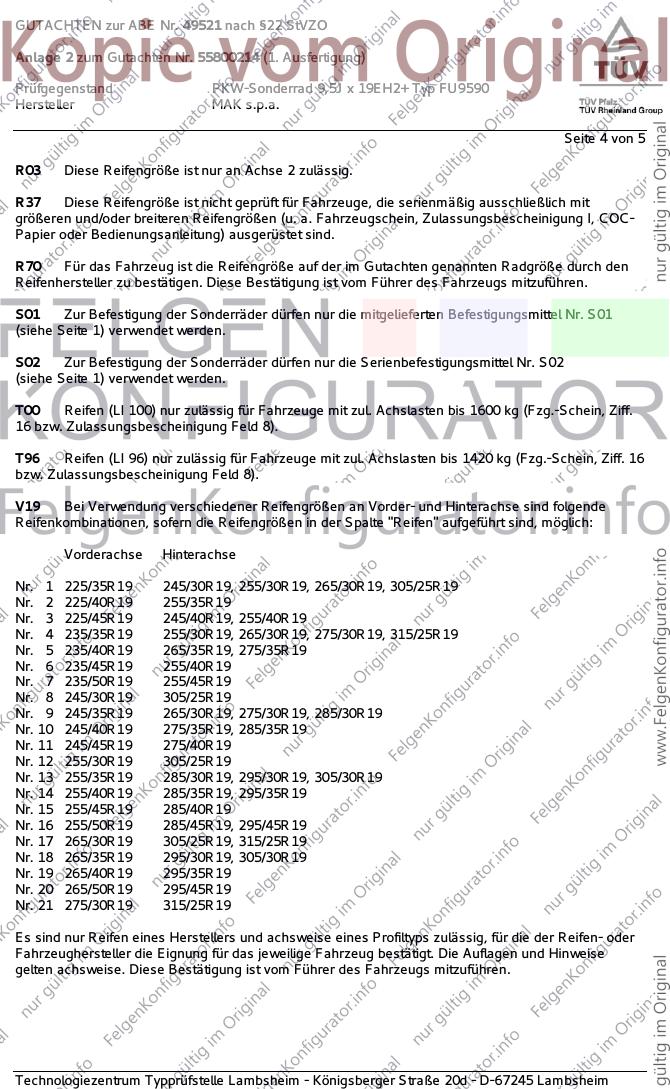

R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49521 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5J x 19EH2+ Typ FU9590
Hersteller MAK s.p.a.
Seite 5 von 5

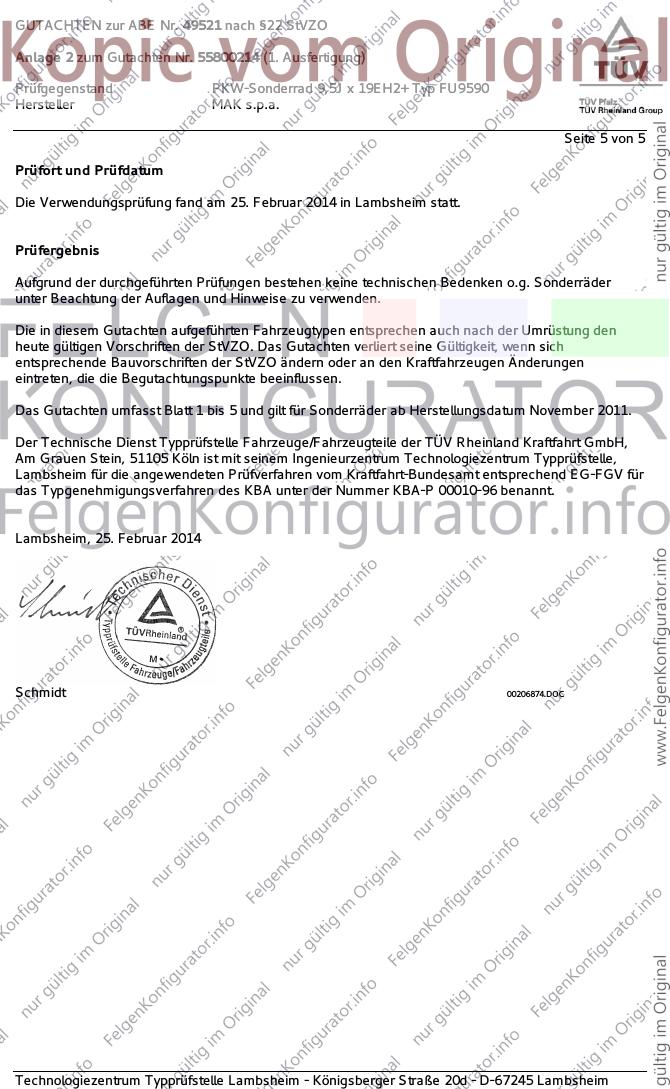

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Februar 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Februar 2014
Schmidt 00206874.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

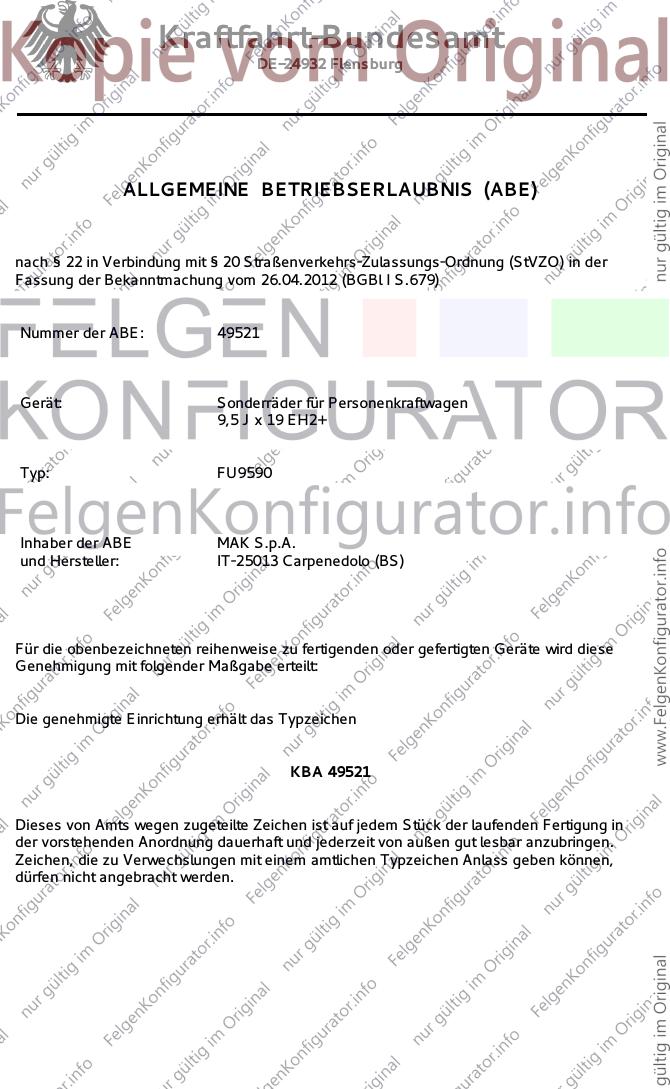

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49521
Gerät: Sonderräder für Personenkraftwagen
9,5 J x 19 EH2+
Typ: FU9590
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49521
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49521
Die ABE-Nr. 49521 erstreckt sich auf die Sonderräder 9,5 J x 19 EH2+ , Typ FU9590, in den
Ausführungen wie im Gutachten Nr. 55800214 (1.Ausfertigung) vom 25.02.2014
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 4 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 25.02.2014
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 24.07.2014
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55800214 (1.Ausfertigung), zur Genehmigung vorgelegt am: 23.07.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49521
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
