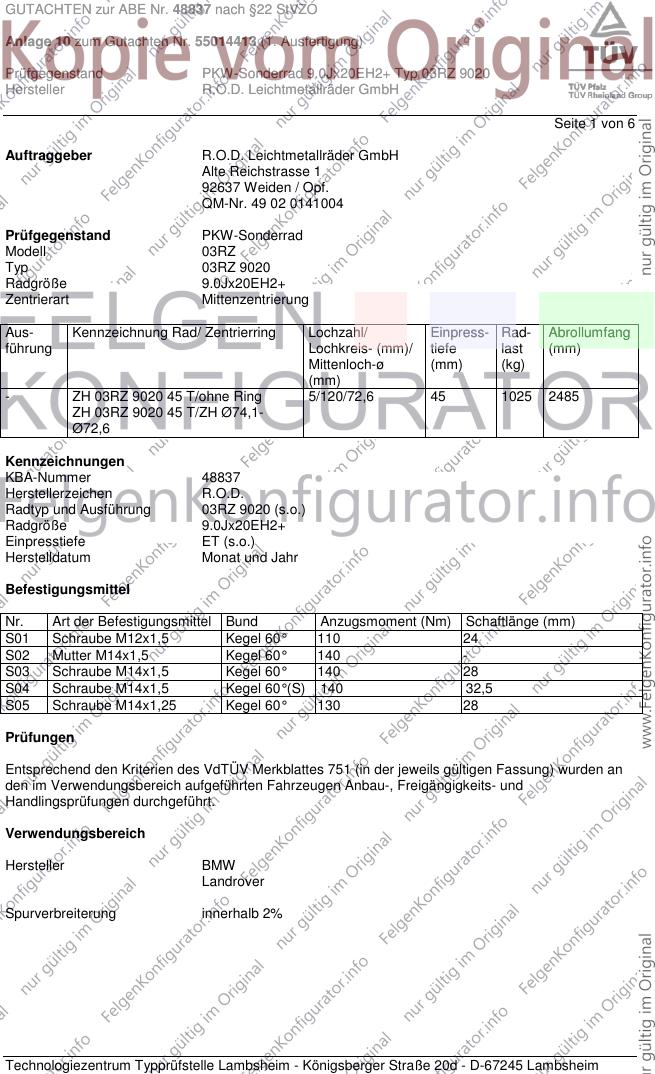

GUTACHTEN zur ABE Nr. 48837 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55014413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ 03RZ 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 6
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Modell 03RZ
Typ 03RZ 9020
Radgröße 9.0Jx20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- ZH 03RZ 9020 45 T/ohne Ring 5/120/72,6 45 1025 2485
ZH 03RZ 9020 45 T/ZH Ø74,1-
Ø72,6
Kennzeichnungen
KBA-Nummer 48837
Herstellerzeichen R.O.D.
Radtyp und Ausführung 03RZ 9020 (s.o.)
Radgröße 9.0Jx20EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Mutter M14x1,5 Kegel 60° 140 -
S03 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M14x1,5 Kegel 60° (S) 140 32,5
S05 Schraube M14x1,25 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Landrover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48837 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55014413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ 03RZ 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 6

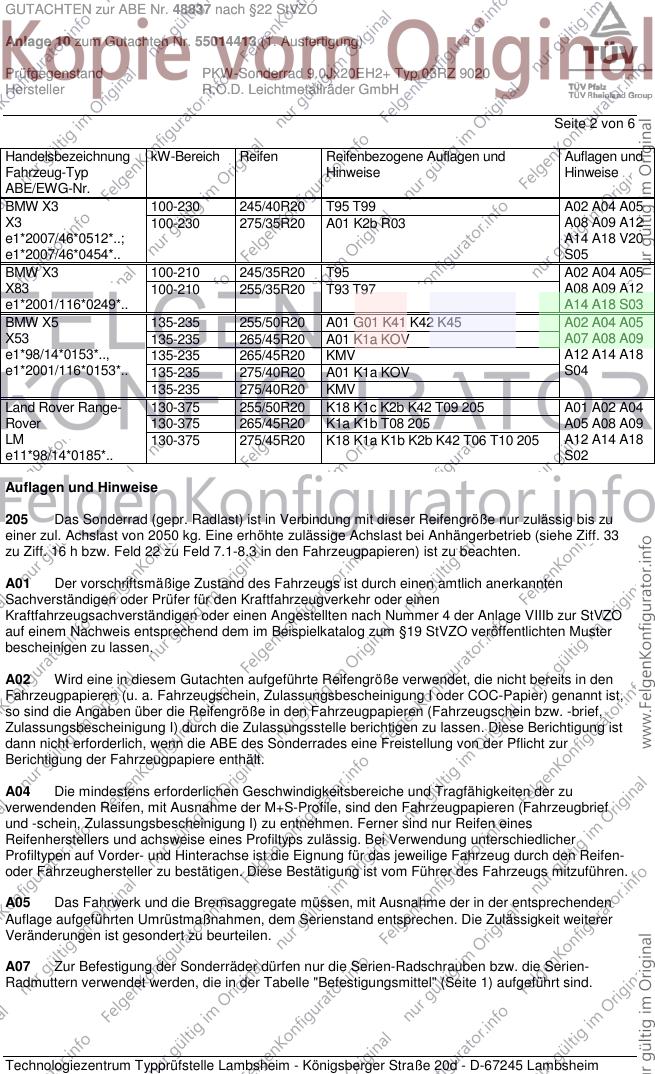

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-230 245/40R20 T95 T99 A02 A04 A05
X3 100-230 275/35R20 A01 K2b R03 A08 A09 A12
e1*2007/46*0512*..; A14 A18 V20
e1*2007/46*0454*.. S05
BMW X3 100-210 245/35R20 T95 A02 A04 A05
X83 100-210 255/35R20 T93 T97 A08 A09 A12
e1*2001/116*0249*.. A14 A18 S03
BMW X5 135-235 255/50R20 A01 G01 K41 K42 K45 A02 A04 A05
X53 135-235 265/45R20 A01 K1a KOV A07 A08 A09
e1*98/14*0153*.., 135-235 265/45R20 KMV A12 A14 A18
e1*2001/116*0153*.. 135-235 275/40R20 A01 K1a KOV S04
135-235 275/40R20 KMV
Land Rover Range- 130-375 255/50R20 K18 K1c K2b K42 T09 205 A01 A02 A04
Rover 130-375 265/45R20 K1a K1b T08 205 A05 A08 A09
LM 130-375 275/45R20 K18 K1a K1b K2b K42 T06 T10 205 A12 A14 A18
e11*98/14*0185*.. S02
Auflagen und Hinweise
205 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 2050 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48837 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55014413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ 03RZ 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 6

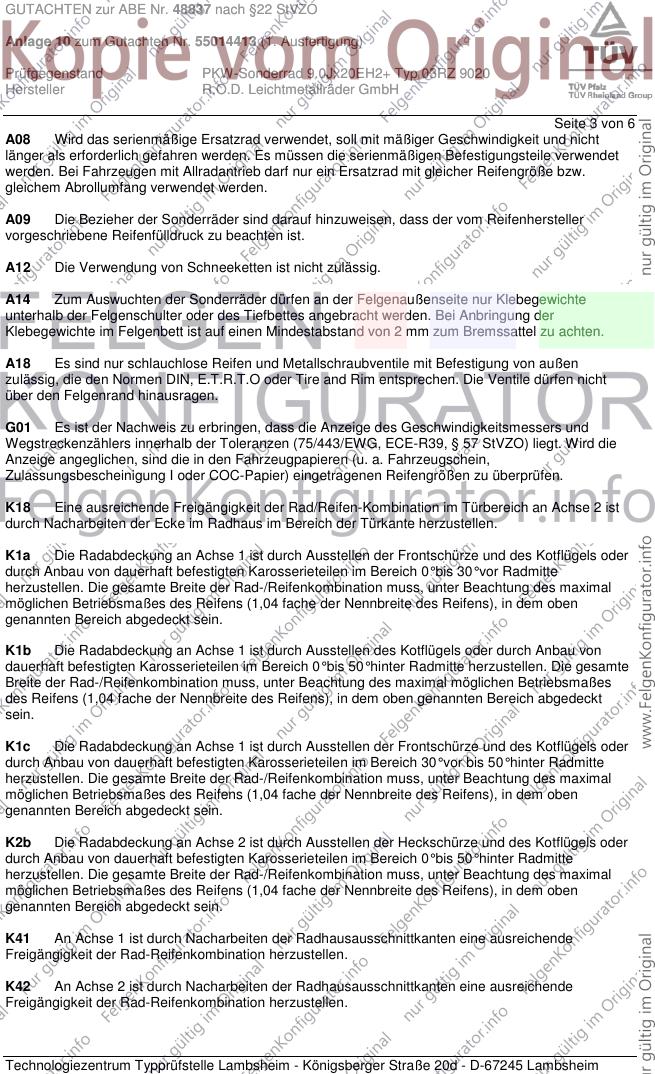

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K18 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Ecke im Radhaus im Bereich der Türkante herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48837 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55014413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ 03RZ 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 6

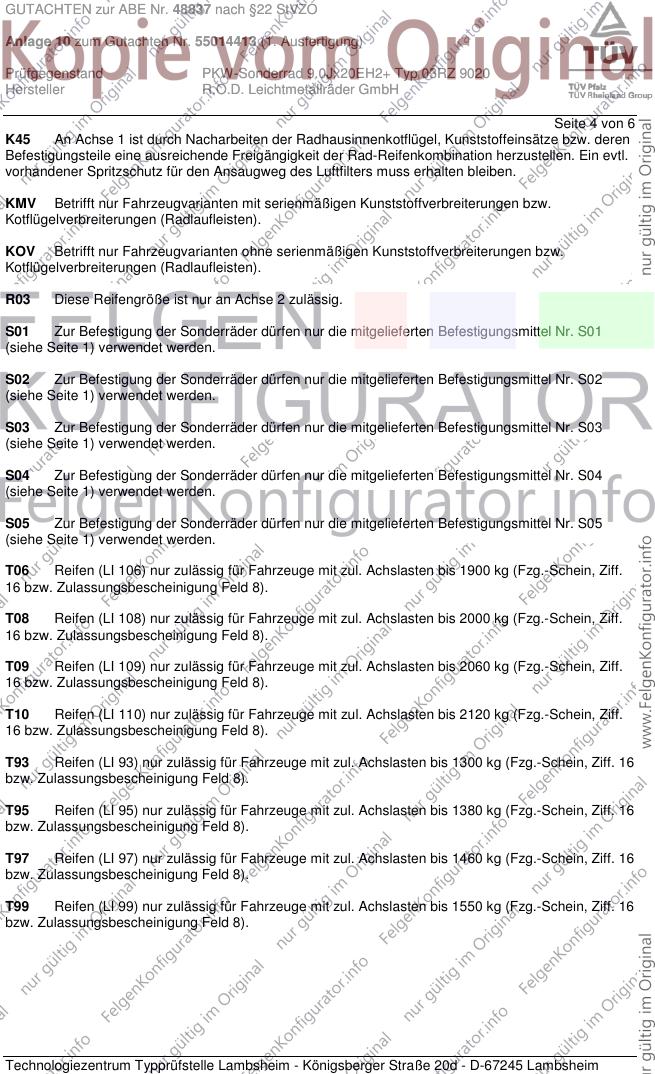

K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T09 Reifen (LI 109) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2060 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T10 Reifen (LI 110) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2120 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48837 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55014413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ 03RZ 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 6

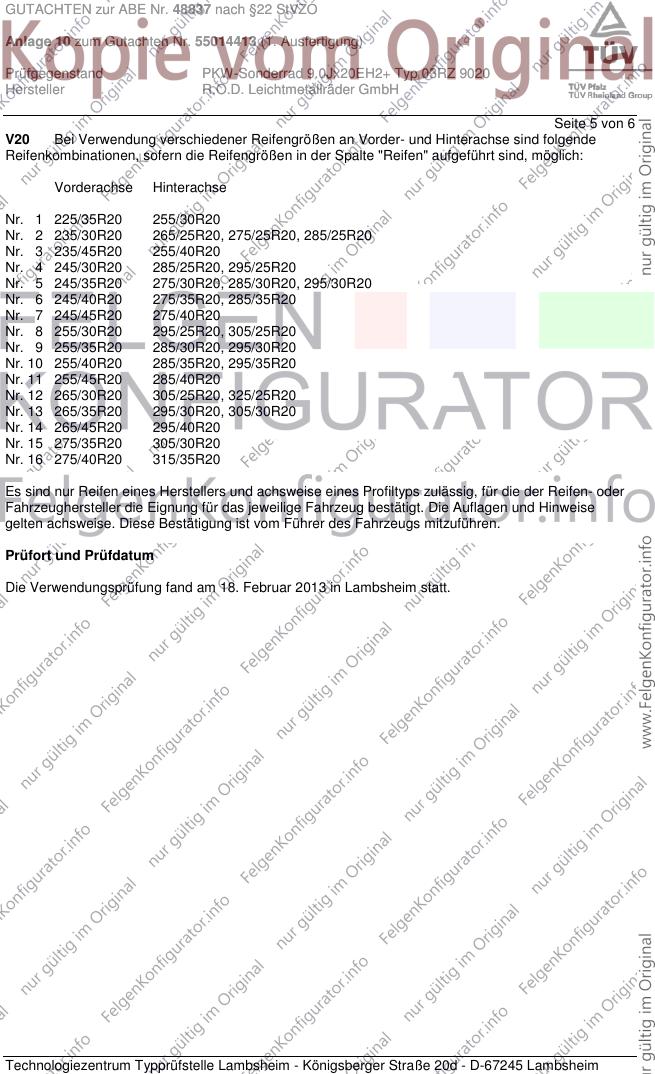

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/45R20 255/40R20
Nr. 4 245/30R20 285/25R20, 295/25R20
Nr. 5 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 6 245/40R20 275/35R20, 285/35R20
Nr. 7 245/45R20 275/40R20
Nr. 8 255/30R20 295/25R20, 305/25R20
Nr. 9 255/35R20 285/30R20, 295/30R20
Nr. 10 255/40R20 285/35R20, 295/35R20
Nr. 11 255/45R20 285/40R20
Nr. 12 265/30R20 305/25R20, 325/25R20
Nr. 13 265/35R20 295/30R20, 305/30R20
Nr. 14 265/45R20 295/40R20
Nr. 15 275/35R20 305/30R20
Nr. 16 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Februar 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48837 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55014413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ 03RZ 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 6

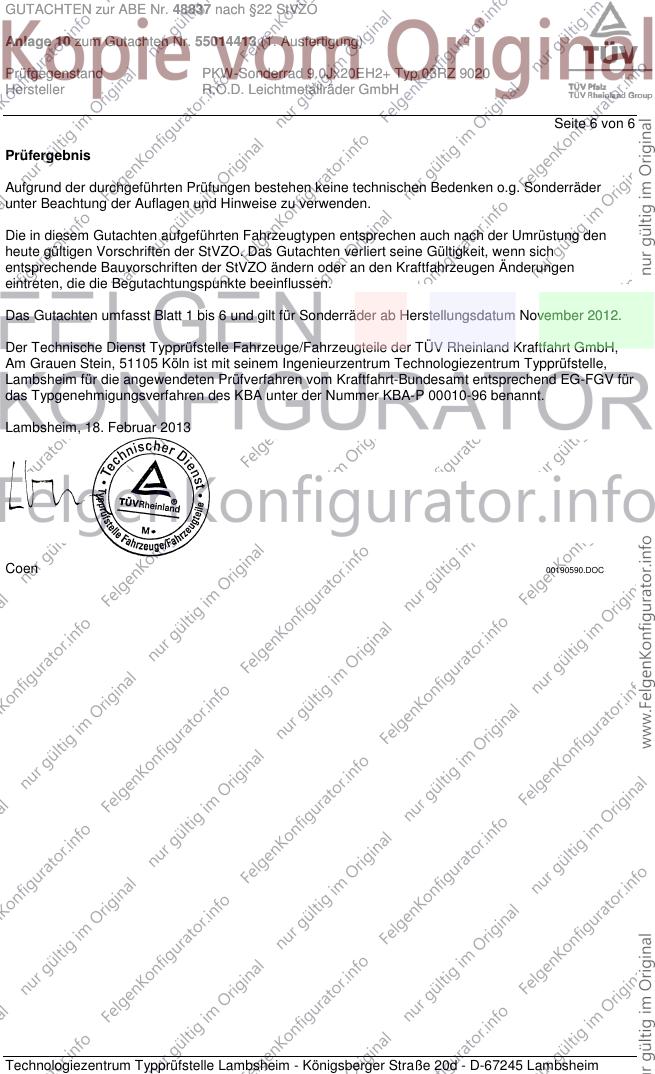

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum November 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Februar 2013
Coen 00190590.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
