Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48827*01
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 EH2+
Typ: RG11 7016
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

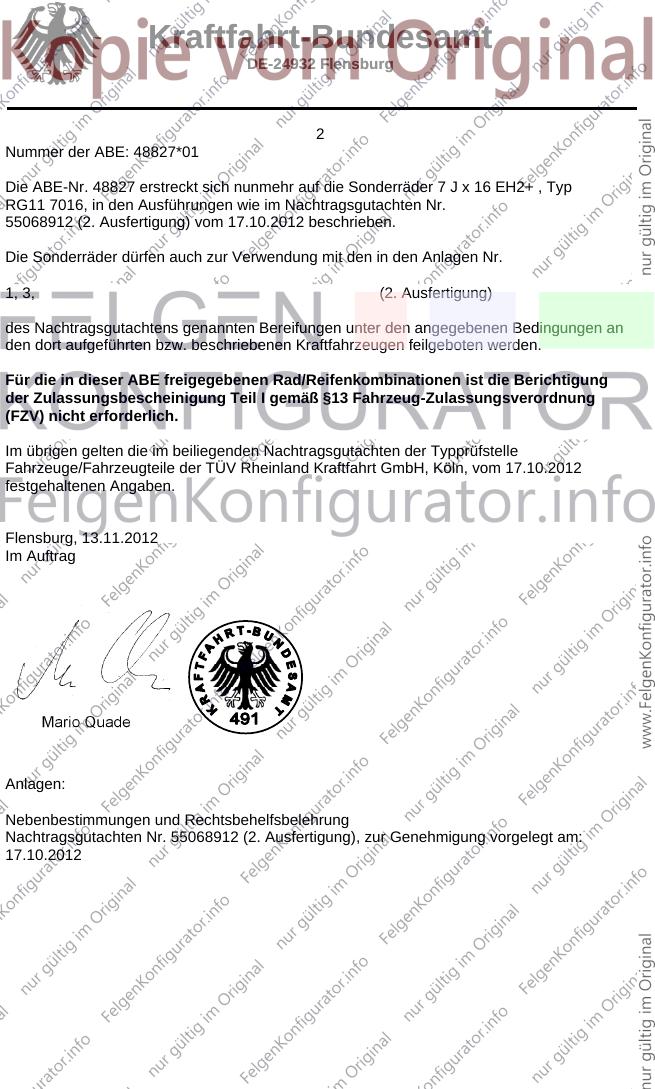

2
Nummer der ABE: 48827*01
Die ABE-Nr. 48827 erstreckt sich nunmehr auf die Sonderräder 7 J x 16 EH2+ , Typ
RG11 7016, in den Ausführungen wie im Nachtragsgutachten Nr.
55068912 (2. Ausfertigung) vom 17.10.2012 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
1, 3, (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 17.10.2012
festgehaltenen Angaben.
Flensburg, 13.11.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55068912 (2. Ausfertigung), zur Genehmigung vorgelegt am:
17.10.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48827*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48827 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55068912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ RG11 7016
Hersteller Reifen Gundlach GmbH

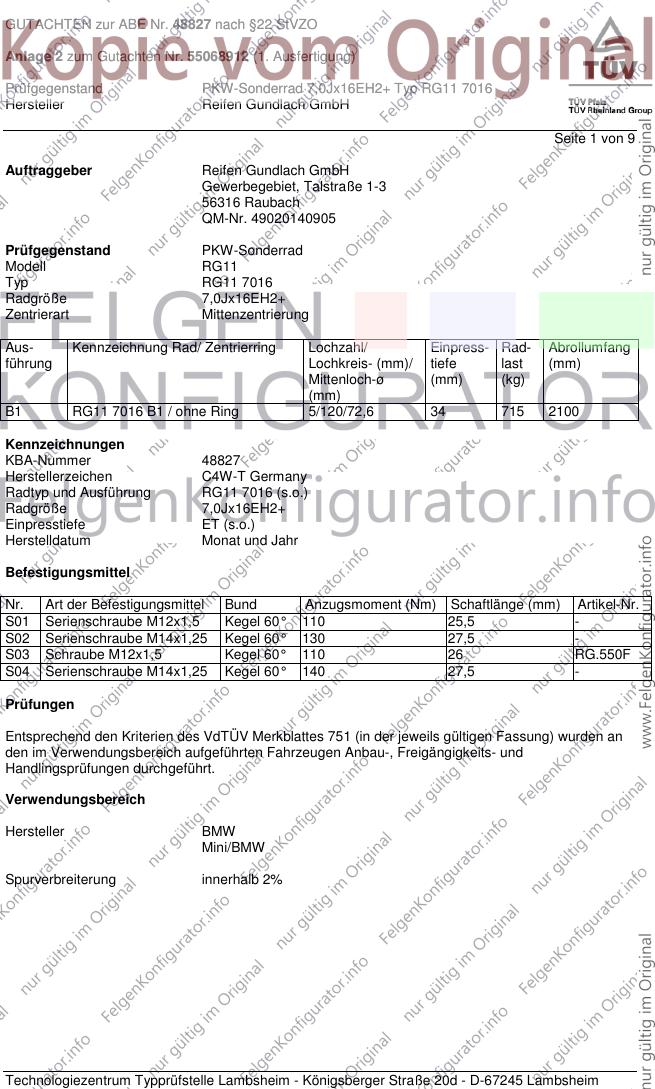

Seite 1 von 9
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG11
Typ RG11 7016
Radgröße 7,0Jx16EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B1 RG11 7016 B1 / ohne Ring 5/120/72,6 34 715 2100
Kennzeichnungen
KBA-Nummer 48827
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG11 7016 (s.o.)
Radgröße 7,0Jx16EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S01 Serienschraube M12x1,5 Kegel 60° 110 25,5 -
S02 Serienschraube M14x1,25 Kegel 60° 130 27,5 -
S03 Schraube M12x1,5 Kegel 60° 110 26 RG.550F
S04 Serienschraube M14x1,25 Kegel 60° 140 27,5 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48827 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55068912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ RG11 7016
Hersteller Reifen Gundlach GmbH

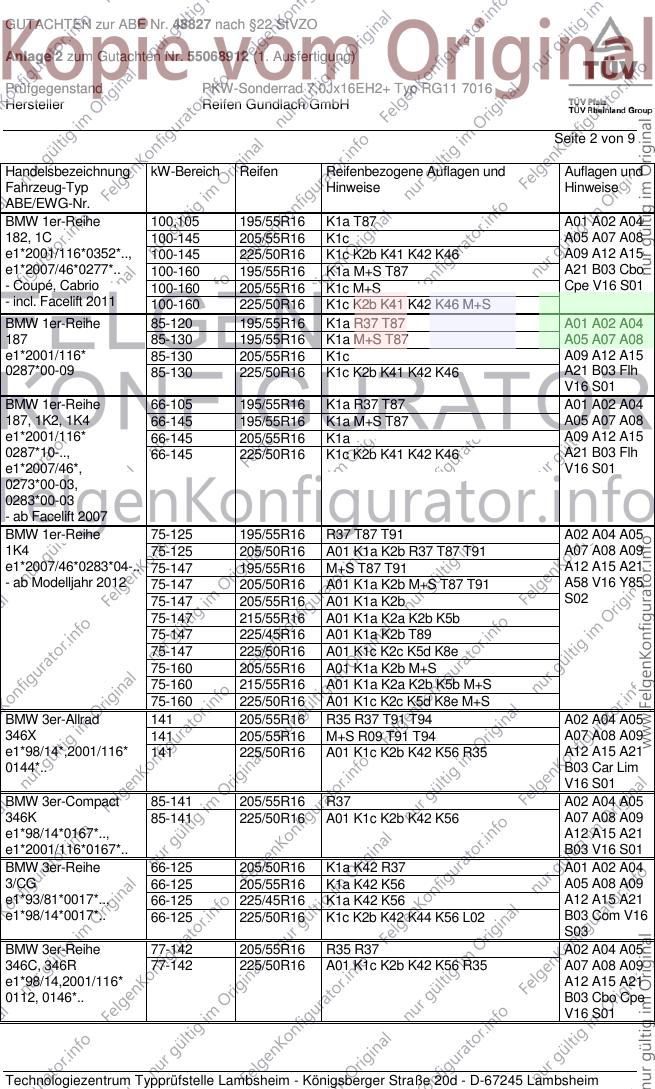

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100,105 195/55R16 K1a T87 A01 A02 A04
182, 1C 100-145 205/55R16 K1c A05 A07 A08
e1*2001/116*0352*.., 100-145 225/50R16 K1c K2b K41 K42 K46 A09 A12 A15
e1*2007/46*0277*.. 100-160 195/55R16 K1a M+S T87 A21 B03 Cbo
- Coupé, Cabrio 100-160 205/55R16 K1c M+S Cpe V16 S01
- incl. Facelift 2011 100-160 225/50R16 K1c K2b K41 K42 K46 M+S
BMW 1er-Reihe 85-120 195/55R16 K1a R37 T87 A01 A02 A04
187 85-130 195/55R16 K1a M+S T87 A05 A07 A08
e1*2001/116* 85-130 205/55R16 K1c A09 A12 A15
0287*00-09 85-130 225/50R16 K1c K2b K41 K42 K46 A21 B03 Flh
V16 S01
BMW 1er-Reihe 66-105 195/55R16 K1a R37 T87 A01 A02 A04
187, 1K2, 1K4 66-145 195/55R16 K1a M+S T87 A05 A07 A08
e1*2001/116* 66-145 205/55R16 K1a A09 A12 A15
0287*10-.., 66-145 225/50R16 K1c K2b K41 K42 K46 A21 B03 Flh
e1*2007/46*, V16 S01
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 75-125 195/55R16 R37 T87 T91 A02 A04 A05
1K4 75-125 205/50R16 A01 K1a K2b R37 T87 T91 A07 A08 A09
e1*2007/46*0283*04-.. 75-147 195/55R16 M+S T87 T91 A12 A15 A21
- ab Modelljahr 2012 75-147 205/50R16 A01 K1a K2b M+S T87 T91 A58 V16 Y85
75-147 205/55R16 A01 K1a K2b S02
75-147 215/55R16 A01 K1a K2a K2b K5b
75-147 225/45R16 A01 K1a K2b T89
75-147 225/50R16 A01 K1c K2c K5d K8e
75-160 205/55R16 A01 K1a K2b M+S
75-160 215/55R16 A01 K1a K2a K2b K5b M+S
75-160 225/50R16 A01 K1c K2c K5d K8e M+S
BMW 3er-Allrad 141 205/55R16 R35 R37 T91 T94 A02 A04 A05
346X 141 205/55R16 M+S R09 T91 T94 A07 A08 A09
e1*98/14*,2001/116* 141 225/50R16 A01 K1c K2b K42 K56 R35 A12 A15 A21
0144*.. B03 Car Lim
V16 S01
BMW 3er-Compact 85-141 205/55R16 R37 A02 A04 A05
346K 85-141 225/50R16 A01 K1c K2b K42 K56 A07 A08 A09
e1*98/14*0167*.., A12 A15 A21
e1*2001/116*0167*.. B03 V16 S01
BMW 3er-Reihe 66-125 205/50R16 K1a K42 R37 A01 A02 A04
3/CG 66-125 205/55R16 K1a K42 K56 A05 A08 A09
e1*93/81*0017*.., 66-125 225/45R16 K1a K42 K56 A12 A15 A21
e1*98/14*0017*.. 66-125 225/50R16 K1c K2b K42 K44 K56 L02 B03 Com V16
S03
BMW 3er-Reihe 77-142 205/55R16 R35 R37 A02 A04 A05
346C, 346R 77-142 225/50R16 A01 K1c K2b K42 K56 R35 A07 A08 A09
e1*98/14,2001/116* A12 A15 A21
0112, 0146*.. B03 Cbo Cpe
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48827 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55068912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ RG11 7016
Hersteller Reifen Gundlach GmbH

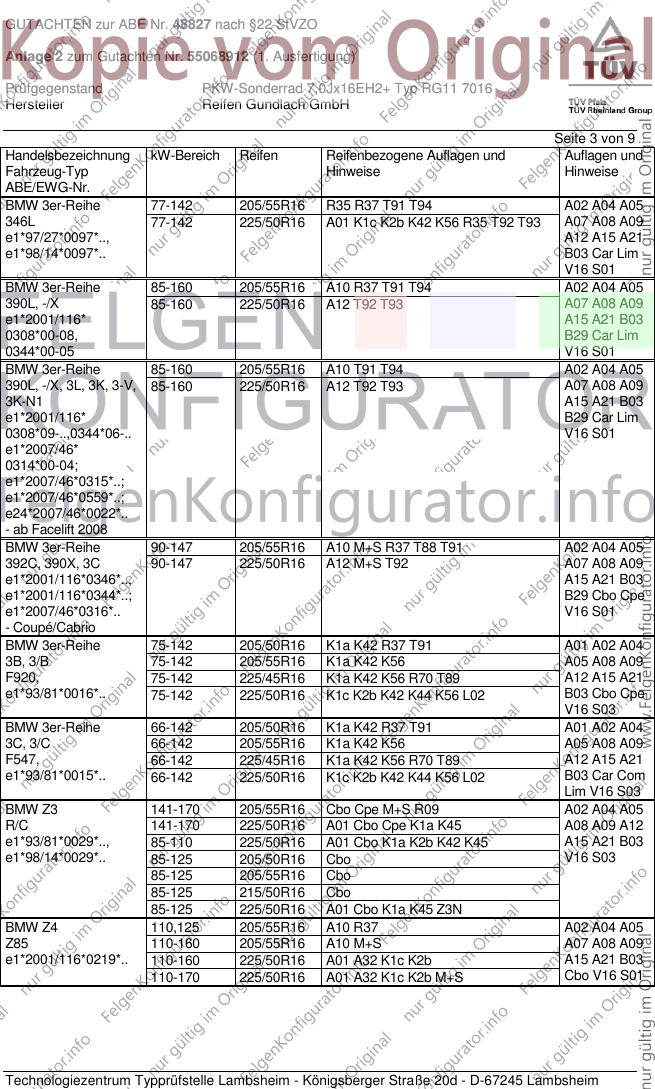

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-142 205/55R16 R35 R37 T91 T94 A02 A04 A05
346L 77-142 225/50R16 A01 K1c K2b K42 K56 R35 T92 T93 A07 A08 A09
e1*97/27*0097*.., A12 A15 A21
e1*98/14*0097*.. B03 Car Lim
V16 S01
BMW 3er-Reihe 85-160 205/55R16 A10 R37 T91 T94 A02 A04 A05
390L, -/X 85-160 225/50R16 A12 T92 T93 A07 A08 A09
e1*2001/116* A15 A21 B03
0308*00-08, B29 Car Lim
0344*00-05 V16 S01
BMW 3er-Reihe 85-160 205/55R16 A10 T91 T94 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-160 225/50R16 A12 T92 T93 A07 A08 A09
3K-N1 A15 A21 B03
e1*2001/116* B29 Car Lim
0308*09-..,0344*06-.. V16 S01
e1*2007/46*
0314*00-04;
e1*2007/46*0315*..;
e1*2007/46*0559*..;
e24*2007/46*0022*..
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/55R16 A10 M+S R37 T88 T91 A02 A04 A05
392C, 390X, 3C 90-147 225/50R16 A12 M+S T92 A07 A08 A09
e1*2001/116*0346*.., A15 A21 B03
e1*2001/116*0344*..; B29 Cbo Cpe
e1*2007/46*0316*.. V16 S01
- Coupé/Cabrio
BMW 3er-Reihe 75-142 205/50R16 K1a K42 R37 T91 A01 A02 A04
3B, 3/B 75-142 205/55R16 K1a K42 K56 A05 A08 A09
F920, 75-142 225/45R16 K1a K42 K56 R70 T89 A12 A15 A21
e1*93/81*0016*.. 75-142 225/50R16 K1c K2b K42 K44 K56 L02 B03 Cbo Cpe
V16 S03
BMW 3er-Reihe 66-142 205/50R16 K1a K42 R37 T91 A01 A02 A04
3C, 3/C 66-142 205/55R16 K1a K42 K56 A05 A08 A09
F547, 66-142 225/45R16 K1a K42 K56 R70 T89 A12 A15 A21
e1*93/81*0015*.. 66-142 225/50R16 K1c K2b K42 K44 K56 L02 B03 Car Com
Lim V16 S03
BMW Z3 141-170 205/55R16 Cbo Cpe M+S R09 A02 A04 A05
R/C 141-170 225/50R16 A01 Cbo Cpe K1a K45 A08 A09 A12
e1*93/81*0029*.., 85-110 225/50R16 A01 Cbo K1a K2b K42 K45 A15 A21 B03
e1*98/14*0029*.. 85-125 205/50R16 Cbo V16 S03
85-125 205/55R16 Cbo
85-125 215/50R16 Cbo
85-125 225/50R16 A01 Cbo K1a K45 Z3N
BMW Z4 110,125 205/55R16 A10 R37 A02 A04 A05
Z85 110-160 205/55R16 A10 M+S A07 A08 A09
e1*2001/116*0219*.. 110-160 225/50R16 A01 A32 K1c K2b A15 A21 B03
110-170 225/50R16 A01 A32 K1c K2b M+S Cbo V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48827 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55068912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ RG11 7016
Hersteller Reifen Gundlach GmbH

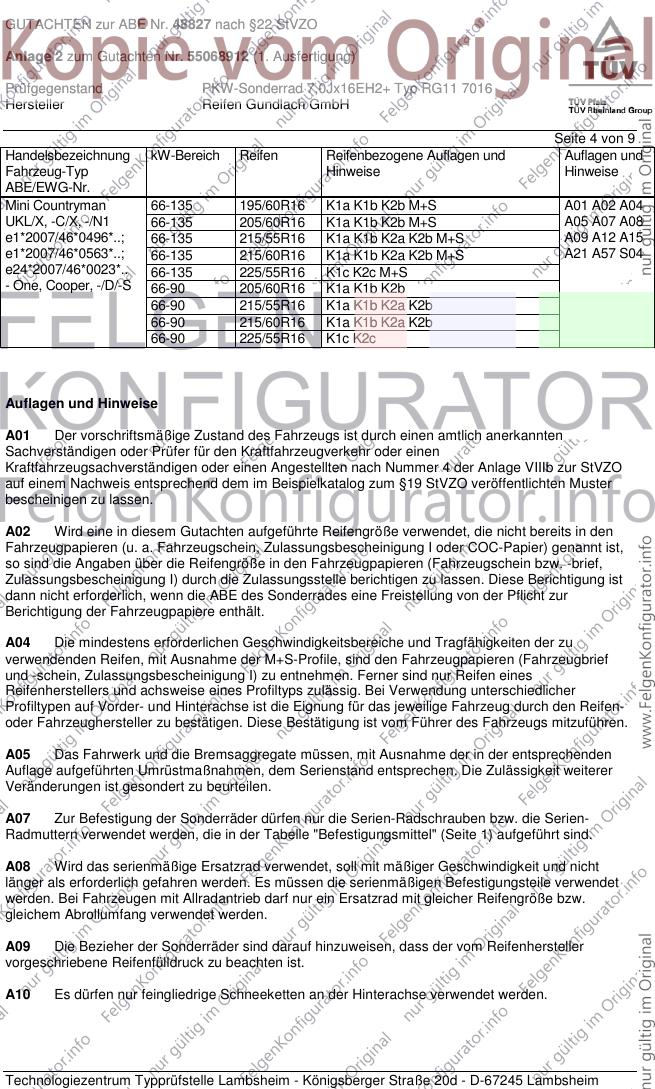

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Countryman 66-135 195/60R16 K1a K1b K2b M+S A01 A02 A04
UKL/X, -C/X, -/N1 66-135 205/60R16 K1a K1b K2b M+S A05 A07 A08
e1*2007/46*0496*..; 66-135 215/55R16 K1a K1b K2a K2b M+S A09 A12 A15
e1*2007/46*0563*..; 66-135 215/60R16 K1a K1b K2a K2b M+S A21 A57 S04
e24*2007/46*0023*.. 66-135 225/55R16 K1c K2c M+S
- One, Cooper, -/D/-S 66-90 205/60R16 K1a K1b K2b
66-90 215/55R16 K1a K1b K2a K2b
66-90 215/60R16 K1a K1b K2a K2b
66-90 225/55R16 K1c K2c
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48827 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55068912 (1. Ausfertigung)

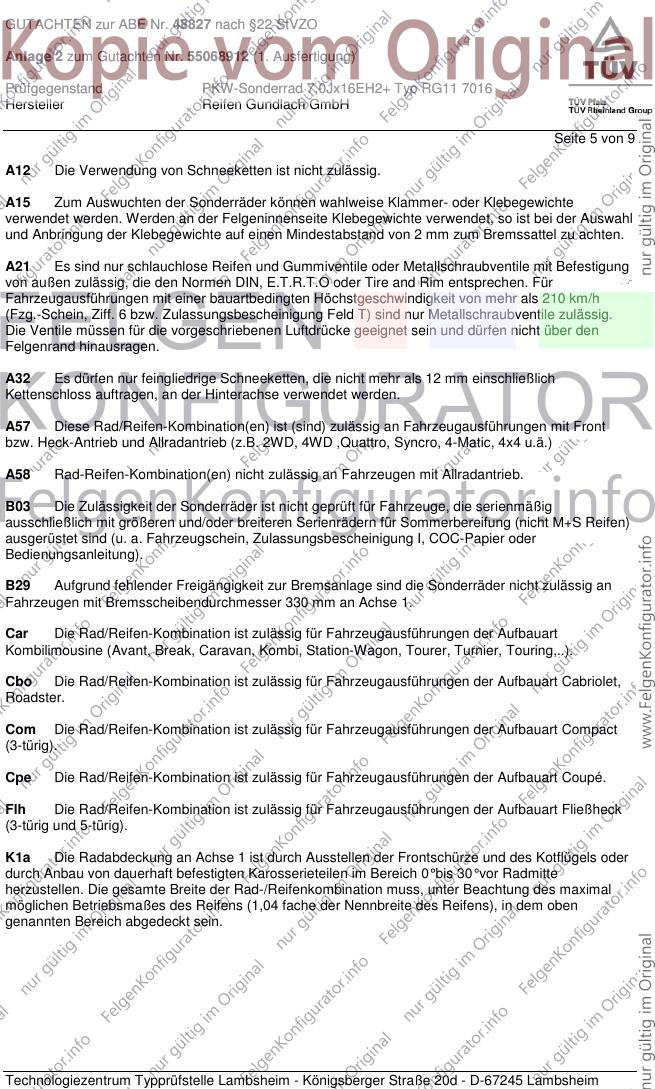

Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ RG11 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 9
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48827 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55068912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ RG11 7016
Hersteller Reifen Gundlach GmbH
Seite 6 von 9

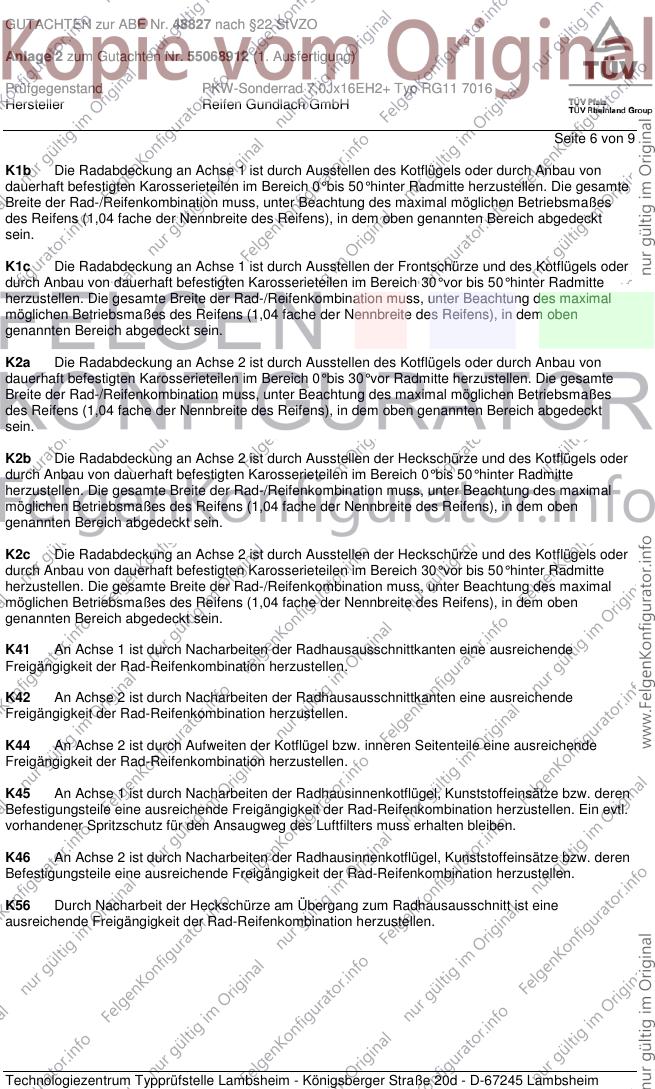

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48827 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55068912 (1. Ausfertigung)

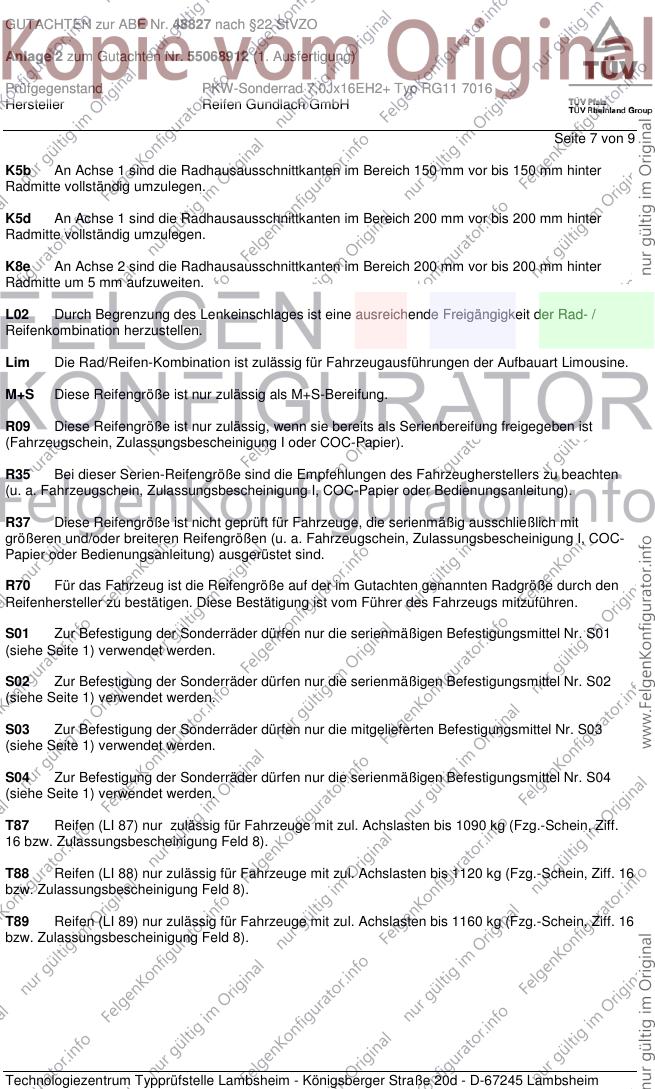

Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ RG11 7016
Hersteller Reifen Gundlach GmbH
Seite 7 von 9
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48827 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55068912 (1. Ausfertigung)

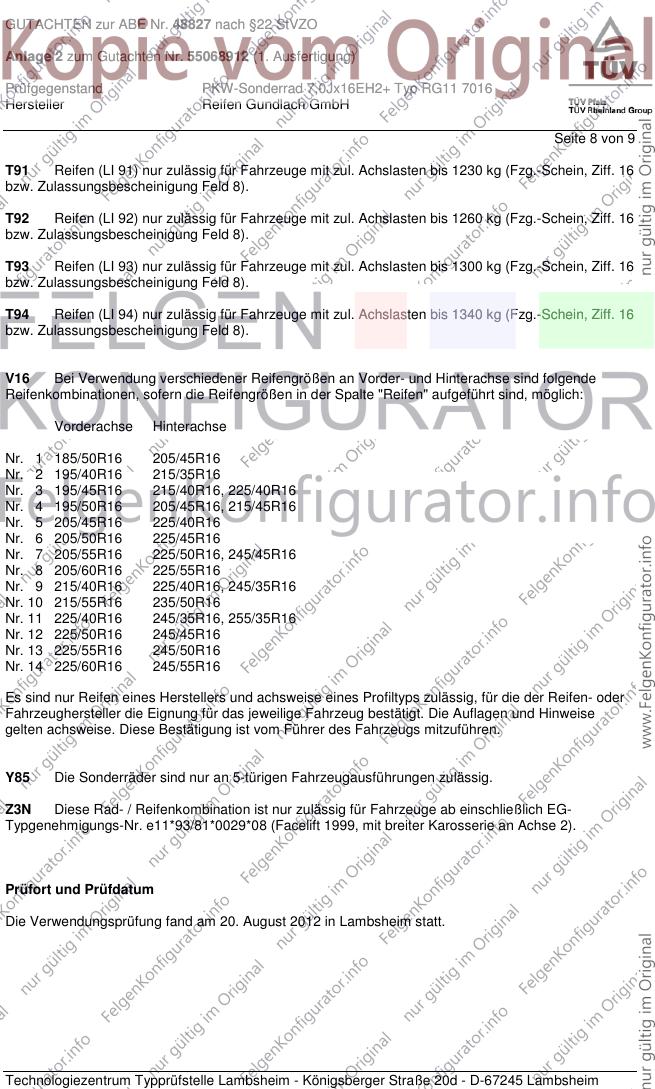

Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ RG11 7016
Hersteller Reifen Gundlach GmbH
Seite 8 von 9
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. August 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48827 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55068912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16EH2+ Typ RG11 7016
Hersteller Reifen Gundlach GmbH
Seite 9 von 9

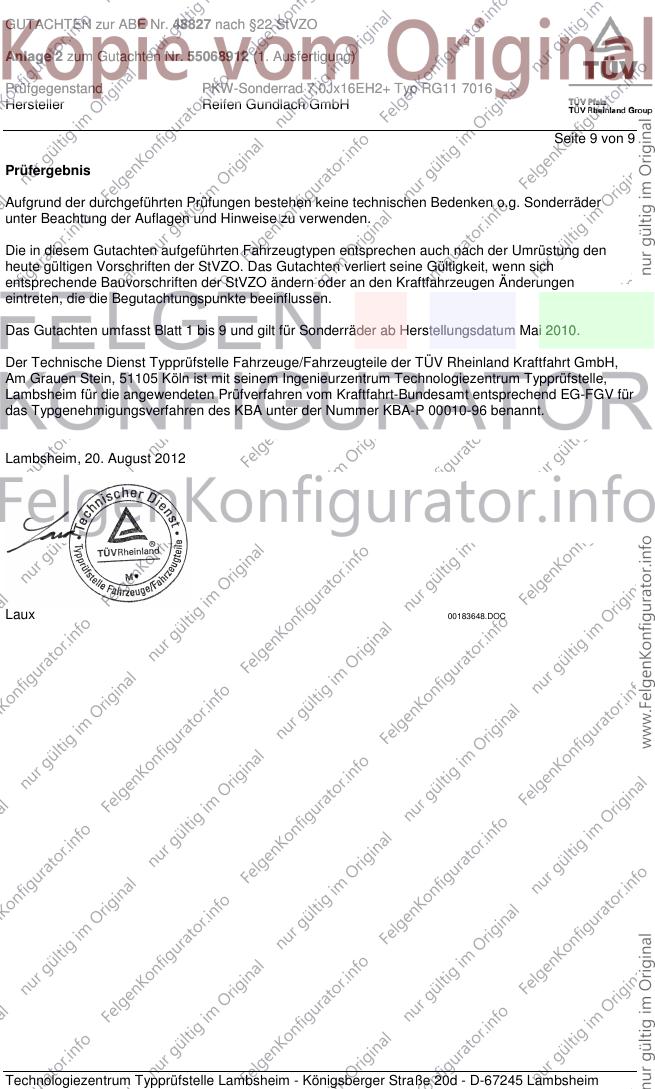

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. August 2012
Laux 00183648.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
