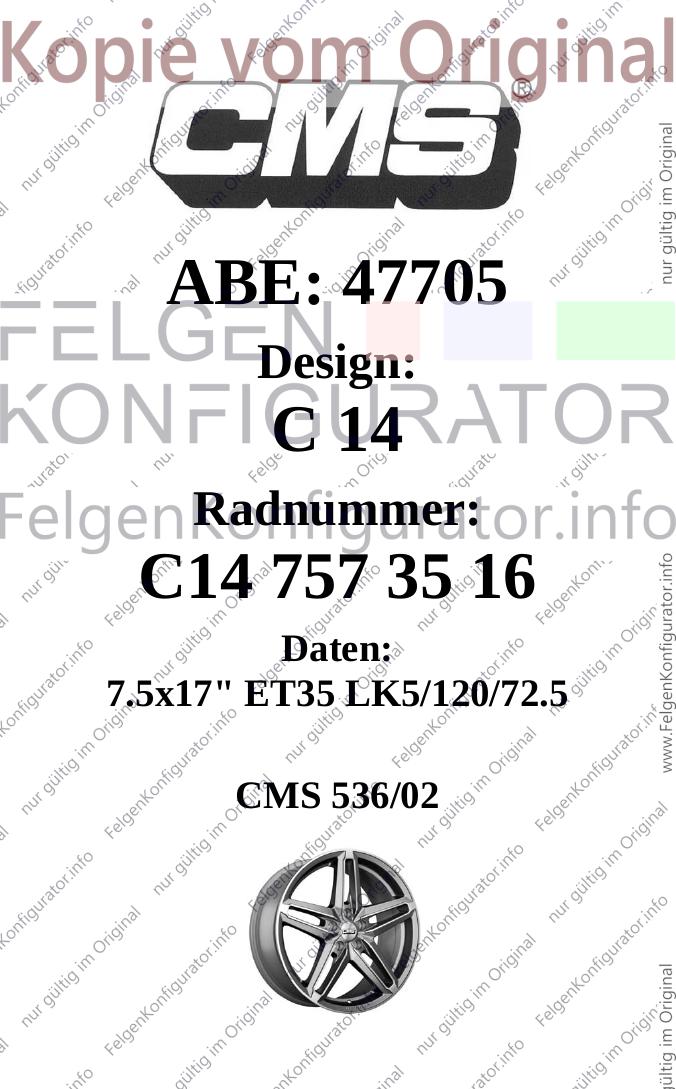

ABE: 47705
Design:
C 14
Radnummer:
C14 757 35 16
Daten:
7.5x17" ET35 LK5/120/72.5
CMS 536/02
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de

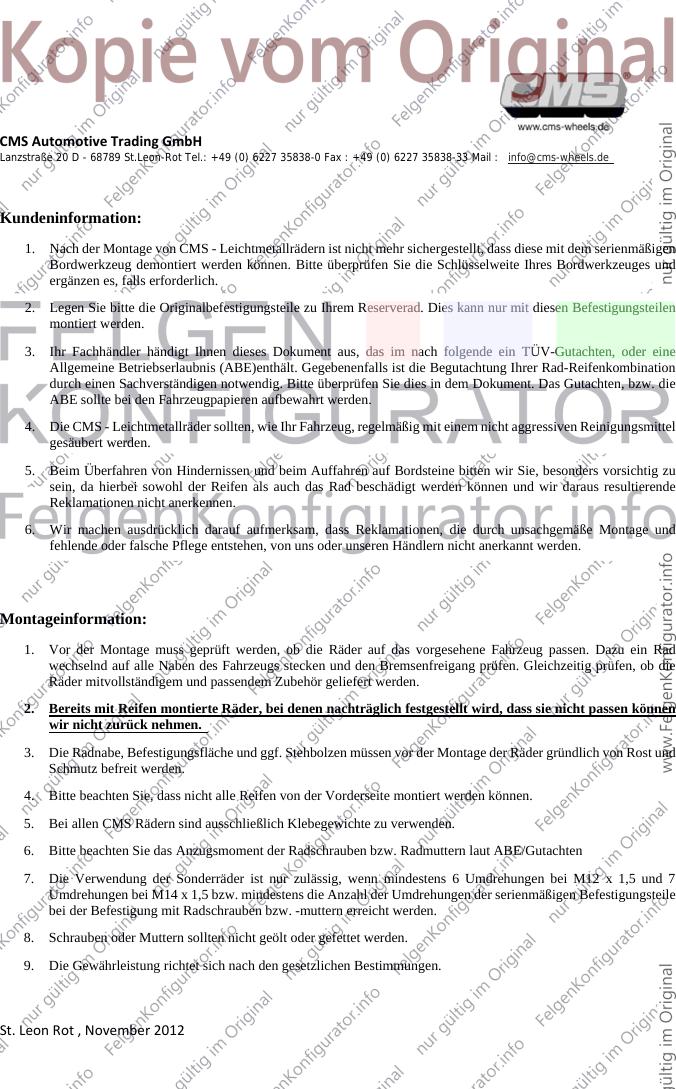

Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47705*04
Gerät: Sonderräder für Personenkraftwagen
7,5 J x 17 EH2+
Typ: C14 757
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

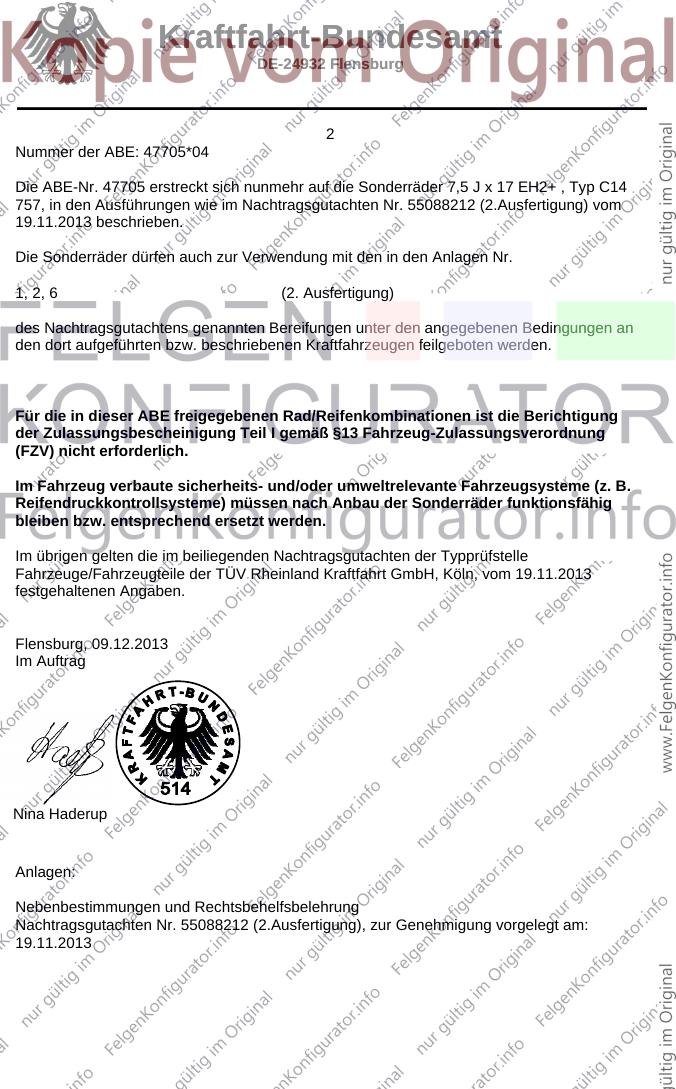

Nummer der ABE: 47705*04
Die ABE-Nr. 47705 erstreckt sich nunmehr auf die Sonderräder 7,5 J x 17 EH2+ , Typ C14
757, in den Ausführungen wie im Nachtragsgutachten Nr. 55088212 (2.Ausfertigung) vom
19.11.2013 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
1, 2, 6 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig
bleiben bzw. entsprechend ersetzt werden.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 19.11.2013
festgehaltenen Angaben.
Flensburg, 09.12.2013
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55088212 (2.Ausfertigung), zur Genehmigung vorgelegt am:
19.11.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47705*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

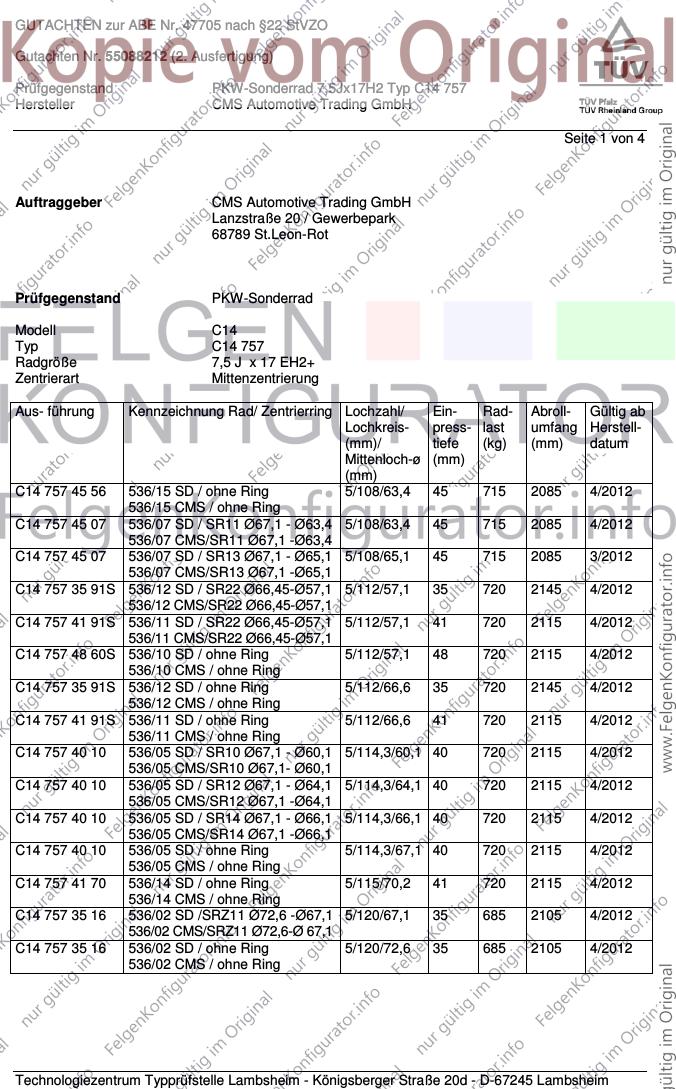

GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Gutachten Nr. 55088212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C14
Typ C14 757
Radgröße 7,5 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- führung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
C14 757 45 56 536/15 SD / ohne Ring 5/108/63,4 45 715 2085 4/2012
536/15 CMS / ohne Ring
C14 757 45 07 536/07 SD / SR11 Ø67,1 - Ø63,4 5/108/63,4 45 715 2085 4/2012
536/07 CMS/SR11 Ø67,1 -Ø63,4
C14 757 45 07 536/07 SD / SR13 Ø67,1 - Ø65,1 5/108/65,1 45 715 2085 3/2012
536/07 CMS/SR13 Ø67,1 -Ø65,1
C14 757 35 91S 536/12 SD / SR22 Ø66,45-Ø57,1 5/112/57,1 35 720 2145 4/2012
536/12 CMS/SR22 Ø66,45-Ø57,1
C14 757 41 91S 536/11 SD / SR22 Ø66,45-Ø57,1 5/112/57,1 41 720 2115 4/2012
536/11 CMS/SR22 Ø66,45-Ø57,1
C14 757 48 60S 536/10 SD / ohne Ring 5/112/57,1 48 720 2115 4/2012
536/10 CMS / ohne Ring
C14 757 35 91S 536/12 SD / ohne Ring 5/112/66,6 35 720 2145 4/2012
536/12 CMS / ohne Ring
C14 757 41 91S 536/11 SD / ohne Ring 5/112/66,6 41 720 2115 4/2012
536/11 CMS / ohne Ring
C14 757 40 10 536/05 SD / SR10 Ø67,1 - Ø60,1 5/114,3/60,1 40 720 2115 4/2012
536/05 CMS/SR10 Ø67,1- Ø60,1
C14 757 40 10 536/05 SD / SR12 Ø67,1 - Ø64,1 5/114,3/64,1 40 720 2115 4/2012
536/05 CMS/SR12 Ø67,1 -Ø64,1
C14 757 40 10 536/05 SD / SR14 Ø67,1 - Ø66,1 5/114,3/66,1 40 720 2115 4/2012
536/05 CMS/SR14 Ø67,1 -Ø66,1
C14 757 40 10 536/05 SD / ohne Ring 5/114,3/67,1 40 720 2115 4/2012
536/05 CMS / ohne Ring
C14 757 41 70 536/14 SD / ohne Ring 5/115/70,2 41 720 2115 4/2012
536/14 CMS / ohne Ring
C14 757 35 16 536/02 SD /SRZ11 Ø72,6 -Ø67,1 5/120/67,1 35 685 2105 4/2012
536/02 CMS/SRZ11 Ø72,6-Ø 67,1
C14 757 35 16 536/02 SD / ohne Ring 5/120/72,6 35 685 2105 4/2012
536/02 CMS / ohne Ring
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Gutachten Nr. 55088212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 47705
Herstellerzeichen CMS
Radtyp und Ausführung C14 757 (s.o.)
Radgröße 7,5Jx17H2
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen SD
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/110 38 720 2115
5/115 41 720 2115
5/112 48 720 2115
5/112 35 720 2145
5/120 35 685 2105
5/105 41 610 1965
5/108 45 715 2085
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/50R17 35 685
5/120 195/40R17 35 720
5/114,3 195/40R17 48 720
5/100 195/40R17 38 610
5/100 195/40R17 38 720
5/108 205/50R17 45 715
5/108 195/40R17 45 720
5/112 205/50R17 48 720
5/112 205/50R17 48 720
5/115 205/50R17 41 720
5/105/56,6 195/40R17 41 610
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Gutachten Nr. 55088212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 265/60R17 48 720
5/108 255/50R17 45 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 10,74 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde vom TÜV Rheinland China in Wuxi ab März 2012
durchgeführt. Die Grundprüfung des Sonderrades wurde von der TÜV SÜD Automotive GmbH in
München im Juli 2009 durchgeführt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Doppelspeichen ww. lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Gutachten Nr. 55088212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4
Anlagen
Anlage zur Radbeschreibung C14 757 25.09.2012
Beschreibung ( CMS ) C14 757 26.01.2011
Radzeichnung ( CMS ) J 536 000-G 24.09.2010
mit Änderung vom 21.04.2011
Radzeichnung ( CMS ) J 536 002-A 24.09.2010
mit Änderung vom 06.02.2009
Radzeichnung ( CMS ) J 536 004-A 24.09.2010
mit Änderung vom 06.02.2009
Radzeichnung ( CMS ) J 536 005-A 24.09.2010
mit Änderung vom 06.02.2009
Radzeichnung ( CMS ) J 536 007-B 24.09.2010
mit Änderung vom 02.07.2009
Radzeichnung ( CMS ) J 536 010-A 24.09.2010
mit Änderung vom 06.02.2009
Radzeichnung ( CMS ) J 536 011_B 12.11.2008
mit Änderung vom 10.02.2010
Radzeichnung ( CMS ) J 536 012_A 24.12.2009
mit Änderung vom 10.02.2010
Radzeichnung ( CMS ) J 536 013_A 11.01.2010
mit Änderung vom 03.03.2010
Radzeichnung ( CMS ) J 536 014 03.03.2010
Radzeichnung ( CMS ) J 536 015 21.04.2011
Beschreibung ( SD ) C14 757 14.08.2012
Radzeichnung ( SD ) 30-3101010 Bl. 1/2 04.11.2011
mit Änderung vom 03.08.2012
Radzeichnung ( SD ) 30-3101010 Bl. 2/2 04.11.2011
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Zentrierringzeichnung Übersicht Zentrierringzeichnung 02.08.2012
mit Zeichnungen
Stand 02.08.2012
Befestigungsmittelzeichnung Übersicht Befestigungsmittel 09.02.2010
mit Zeichnungen
Stand 02.08.2012
Verwendungsbereich Anlage 1 - 15
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. November 2013
Bohlander 00202871.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH

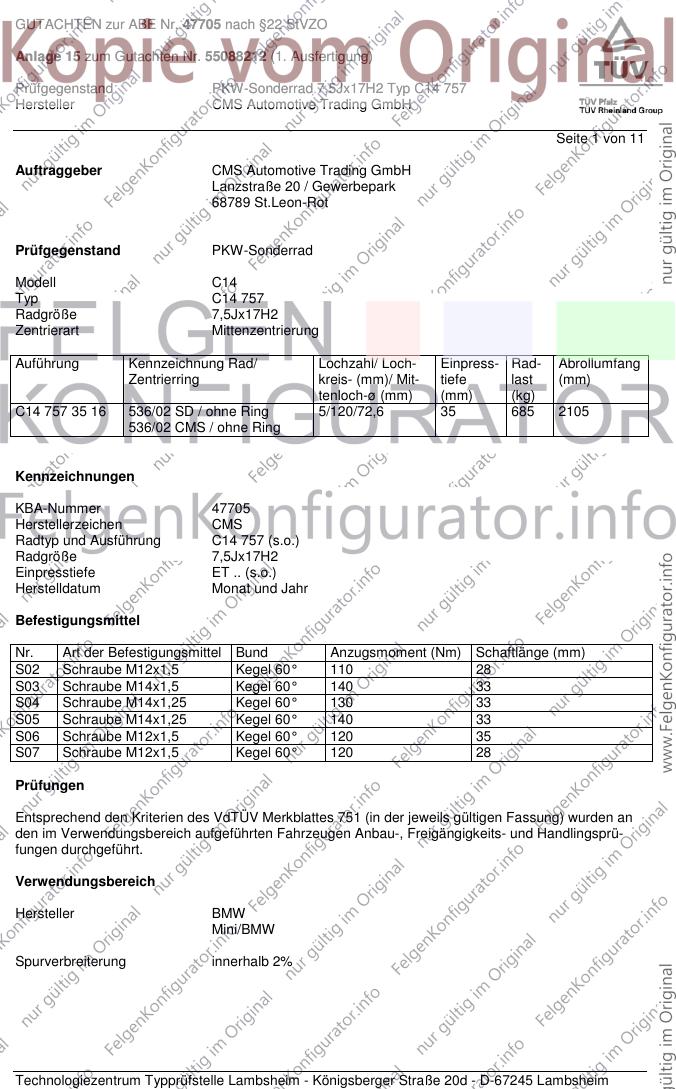

Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C14
Typ C14 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Auführung Kennzeichnung Rad/ Lochzahl/ Loch- Einpress- Rad- Abrollumfang
Zentrierring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C14 757 35 16 536/02 SD / ohne Ring 5/120/72,6 35 685 2105
536/02 CMS / ohne Ring
Kennzeichnungen
KBA-Nummer 47705
Herstellerzeichen CMS
Radtyp und Ausführung C14 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 28
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M14x1,25 Kegel 60° 130 33
S05 Schraube M14x1,25 Kegel 60° 140 33
S06 Schraube M12x1,5 Kegel 60° 120 35
S07 Schraube M12x1,5 Kegel 60° 120 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH

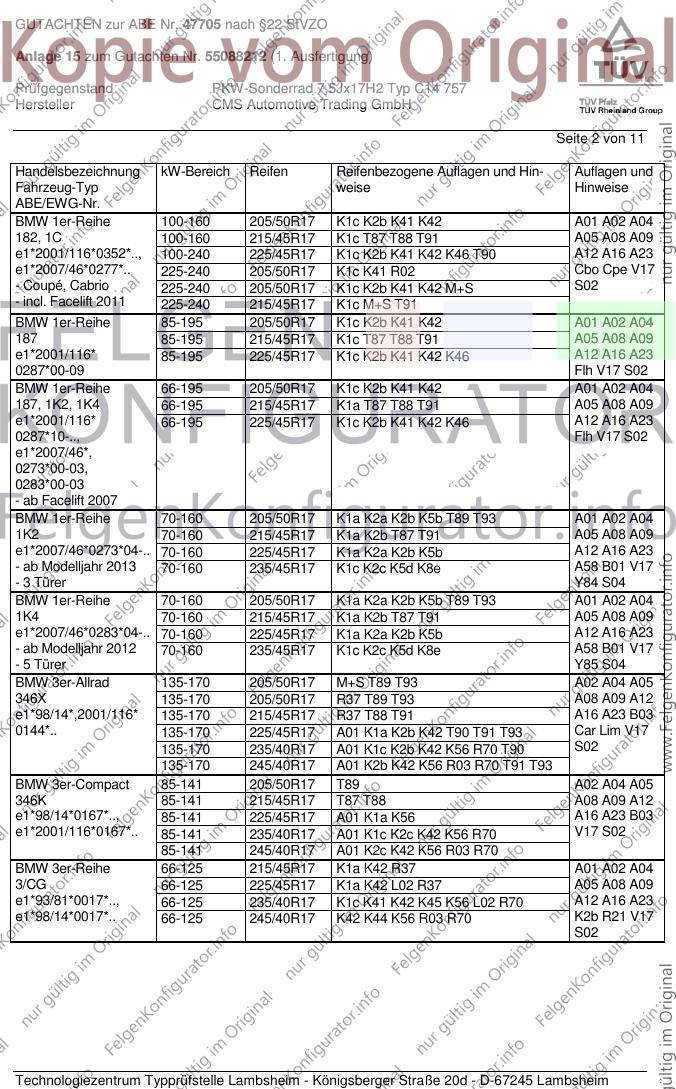

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1c K2b K41 K42 A01 A02 A04
182, 1C 100-160 215/45R17 K1c T87 T88 T91 A05 A08 A09
e1*2001/116*0352*.., 100-240 225/45R17 K1c K2b K41 K42 K46 T90 A12 A16 A23
e1*2007/46*0277*.. 225-240 205/50R17 K1c K41 R02 Cbo Cpe V17
- Coupé, Cabrio 225-240 205/50R17 K1c K2b K41 K42 M+S S02
- incl. Facelift 2011 225-240 215/45R17 K1c M+S T91
BMW 1er-Reihe 85-195 205/50R17 K1c K2b K41 K42 A01 A02 A04
187 85-195 215/45R17 K1c T87 T88 T91 A05 A08 A09
e1*2001/116* 85-195 225/45R17 K1c K2b K41 K42 K46 A12 A16 A23
0287*00-09 Flh V17 S02
BMW 1er-Reihe 66-195 205/50R17 K1c K2b K41 K42 A01 A02 A04
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A05 A08 A09
e1*2001/116* 66-195 225/45R17 K1c K2b K41 K42 K46 A12 A16 A23
0287*10-.., Flh V17 S02
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-160 205/50R17 K1a K2a K2b K5b T89 T93 A01 A02 A04
1K2 70-160 215/45R17 K1a K2b T87 T91 A05 A08 A09
e1*2007/46*0273*04-.. 70-160 225/45R17 K1a K2a K2b K5b A12 A16 A23
- ab Modelljahr 2013 70-160 235/45R17 K1c K2c K5d K8e A58 B01 V17
- 3 Türer Y84 S04
BMW 1er-Reihe 70-160 205/50R17 K1a K2a K2b K5b T89 T93 A01 A02 A04
1K4 70-160 215/45R17 K1a K2b T87 T91 A05 A08 A09
e1*2007/46*0283*04-.. 70-160 225/45R17 K1a K2a K2b K5b A12 A16 A23
- ab Modelljahr 2012 70-160 235/45R17 K1c K2c K5d K8e A58 B01 V17
- 5 Türer Y85 S04
BMW 3er-Allrad 135-170 205/50R17 M+S T89 T93 A02 A04 A05
346X 135-170 205/50R17 R37 T89 T93 A08 A09 A12
e1*98/14*,2001/116* 135-170 215/45R17 R37 T88 T91 A16 A23 B03
0144*.. 135-170 225/45R17 A01 K1a K2b K42 T90 T91 T93 Car Lim V17
135-170 235/40R17 A01 K1c K2b K42 K56 R70 T90 S02
135-170 245/40R17 A01 K2b K42 K56 R03 R70 T91 T93
BMW 3er-Compact 85-141 205/50R17 T89 A02 A04 A05
346K 85-141 215/45R17 T87 T88 A08 A09 A12
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a K56 A16 A23 B03
e1*2001/116*0167*.. 85-141 235/40R17 A01 K1c K2c K42 K56 R70 V17 S02
85-141 245/40R17 A01 K2c K42 K56 R03 R70
BMW 3er-Reihe 66-125 215/45R17 K1a K42 R37 A01 A02 A04
3/CG 66-125 225/45R17 K1a K42 L02 R37 A05 A08 A09
e1*93/81*0017*.., 66-125 235/40R17 K1c K41 K42 K45 K56 L02 R70 A12 A16 A23
e1*98/14*0017*.. 66-125 245/40R17 K42 K44 K56 R03 R70 K2b R21 V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH

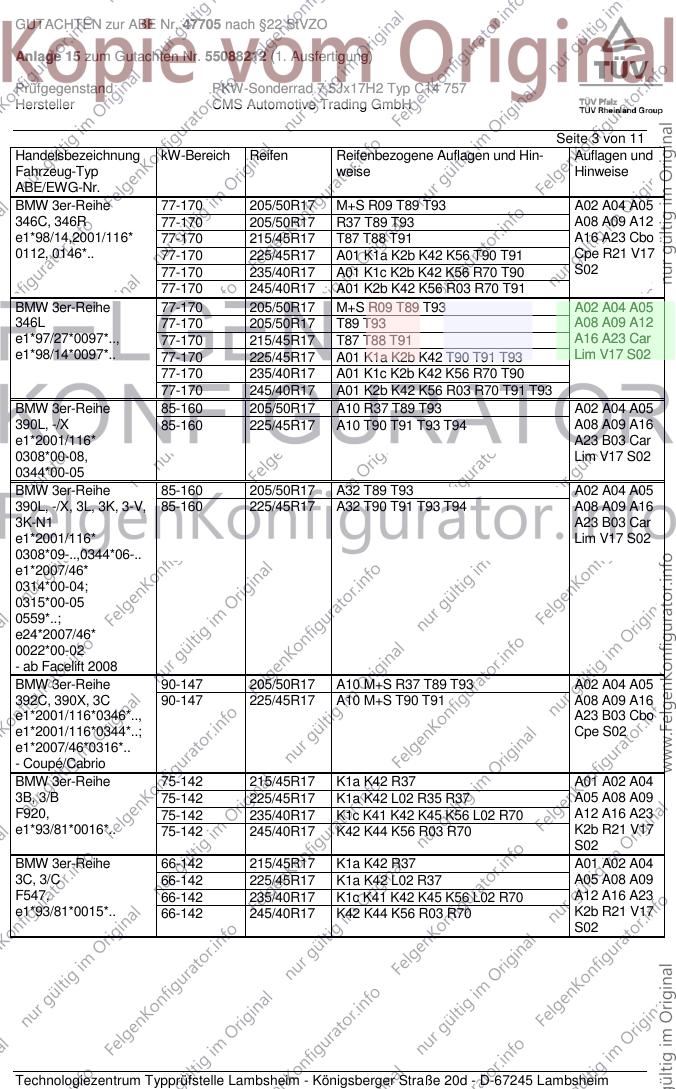

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A02 A04 A05
346C, 346R 77-170 205/50R17 R37 T89 T93 A08 A09 A12
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 A16 A23 Cbo
0112, 0146*.. 77-170 225/45R17 A01 K1a K2b K42 K56 T90 T91 Cpe R21 V17
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90 S02
77-170 245/40R17 A01 K2b K42 K56 R03 R70 T91
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A02 A04 A05
346L 77-170 205/50R17 T89 T93 A08 A09 A12
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 A16 A23 Car
e1*98/14*0097*.. 77-170 225/45R17 A01 K1a K2b K42 T90 T91 T93 Lim V17 S02
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90
77-170 245/40R17 A01 K2b K42 K56 R03 R70 T91 T93
BMW 3er-Reihe 85-160 205/50R17 A10 R37 T89 T93 A02 A04 A05
390L, -/X 85-160 225/45R17 A10 T90 T91 T93 T94 A08 A09 A16
e1*2001/116* A23 B03 Car
0308*00-08, Lim V17 S02
0344*00-05
BMW 3er-Reihe 85-160 205/50R17 A32 T89 T93 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-160 225/45R17 A32 T90 T91 T93 T94 A08 A09 A16
3K-N1 A23 B03 Car
e1*2001/116* Lim V17 S02
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05
0559*..;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/50R17 A10 M+S R37 T89 T93 A02 A04 A05
392C, 390X, 3C 90-147 225/45R17 A10 M+S T90 T91 A08 A09 A16
e1*2001/116*0346*.., A23 B03 Cbo
e1*2001/116*0344*..; Cpe S02
e1*2007/46*0316*..
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/45R17 K1a K42 R37 A01 A02 A04
3B, 3/B 75-142 225/45R17 K1a K42 L02 R35 R37 A05 A08 A09
F920, 75-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 A12 A16 A23
e1*93/81*0016*.. 75-142 245/40R17 K42 K44 K56 R03 R70 K2b R21 V17
S02
BMW 3er-Reihe 66-142 215/45R17 K1a K42 R37 A01 A02 A04
3C, 3/C 66-142 225/45R17 K1a K42 L02 R37 A05 A08 A09
F547, 66-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 A12 A16 A23
e1*93/81*0015*.. 66-142 245/40R17 K42 K44 K56 R03 R70 K2b R21 V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-147 205/50R17 A13 T89 T93 A02 A04 A05
3L 85-147 205/55R17 A13 T91 A08 A09 A16
e1*2007/46*0314*05-.. 85-147 215/50R17 A32 T91 A23 A58 BW7
- Modell 2012 85-147 215/55R17 A32 Lim V17 S04
85-240 225/45R17 A13 T91
85-240 225/50R17 A01 A12 K2b
85-240 235/45R17 A32
85-240 235/50R17 A01 A12 K1b K2b
85-240 245/45R17 A01 A12 K2b
BMW 3er-Reihe 210-217 215/45R17 K1a K2b K42 M+S A01 A02 A04
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K45 K56 R70 A05 A08 A09
G191, 236 225/45R17 K1a K2b K41 K42 K45 K56 M+S R09 A12 A16 A23
e1*93/81*0032*.. B03 R21 S02
BMW 3er-Touring 85-147 205/50R17 A13 T93 A02 A04 A05
3K, 3K-N1 85-147 205/55R17 A13 T91 A08 A09 A16
e1*2007/46*0315*06-.. 85-147 215/50R17 A32 T91 A23 A58 BW7
e24*2007/46*0022*03- 85-147 215/55R17 A32 Car V17 S04
- Modell 2013 85-190 225/45R17 A13 T91
85-190 225/50R17 A01 A12 K2b
85-190 235/45R17 A32
85-190 235/50R17 A01 A12 K1b K2b
85-190 245/45R17 A01 A12 K2b
BMW 5er-Reihe 4x4 145-200 225/50R17 A02 A04 A05
560X 145-200 235/45R17 T93 T94 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/45R17 A16 A23 A56
B03 Lim S07
BMW 5er-Touring 4x4 145-200 225/50R17 T94 T98 137 A02 A04 A05
560X 145-200 235/45R17 T93 T94 T97 137 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/45R17 T95 T99 137 A16 A23 A56
B03 Car S07
BMW X1 85-190 225/50R17 A32 A02 A04 A05
X1, X-N1, X1-N1 85-190 235/45R17 A10 A08 A09 A16
e1*2007/46*0275*..; 85-190 245/45R17 A12 R03 A23 V17 S06
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-160 215/60R17 A10 137 A02 A04 A05
X83 100-160 225/55R17 A10 137 A08 A09 A16
e1*2001/116*0249*.. 100-160 235/55R17 A10 137 A23 B03 S03
100-160 245/50R17 A01 A12 K1b K2b 137
100-160 245/55R17 A01 A12 K1b K2b 135
100-160 255/50R17 A01 A12 K1b K2b 137
100-200 215/60R17 A10 M+S R37 137
100-200 225/55R17 A10 M+S R37 137
100-200 235/55R17 A10 M+S 137
100-200 245/50R17 A01 A12 K1b K2b M+S 137
100-200 245/55R17 A01 A12 K1b K2b M+S 135
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW Z3 141-170 225/45R17 Cbo Cpe A01 A02 A04
R/C 141-170 235/40R17 Cbo Cpe R70 A05 A08 A09
e1*93/81*0029*.., 141-170 245/40R17 Cbo Cpe R03 R70 A12 A16 A23
e1*98/14*0029*.. 85-110 215/45R17 Cbo K2b K42 K1a K41 V17
85-110 225/45R17 Cbo K2b K42 S02
85-110 235/40R17 Cbo K2b K42 R70
85-110 245/40R17 Cbo K2b K42 R03 R70
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo R70 Z3N
85-125 245/40R17 Cbo R03 R70 Z3N
BMW Z4 110,125 205/50R17 A10 R37 A02 A04 A05
Z85 110,125 215/45R17 A10 R37 A08 A09 A16
e1*2001/116*0219*.. 110-160 205/50R17 A10 M+S A23 B03 Cbo
110-160 215/45R17 A10 M+S V17 S02
110-160 225/45R17 A10
110-160 245/40R17 A01 A12 K1c K2b R70
110-170 225/45R17 A10 M+S
Mini Countryman 66-135 205/50R17 K1a K1b K2b A01 A02 A04
UKL/X, -/N1 66-135 205/55R17 K1a K1b K2b A05 A08 A09
e1*2007/46*0496*..; 66-135 215/50R17 K1c K2c A12 A16 A23
e24*2007/46*0023*.. 66-135 215/55R17 K1c K2c K6v A57 Y85 S05
- One, Cooper, -/D/-S 66-135 225/50R17 K1c K2c K6v
66-135 235/45R17 K1c K2c
66-135 245/45R17 K1c K2c K6v
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

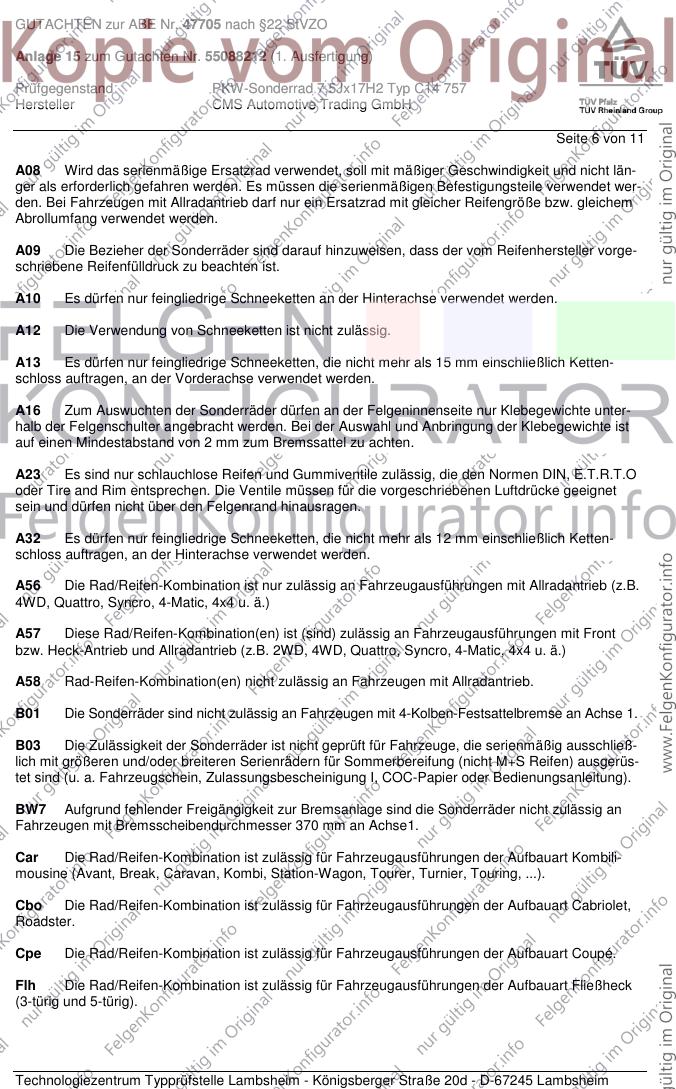

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 6 von 11
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A23 Es sind nur schlauchlose Reifen und Gummiventile zulässig, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet
sein und dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 7 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 8 von 11
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 9 von 11
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

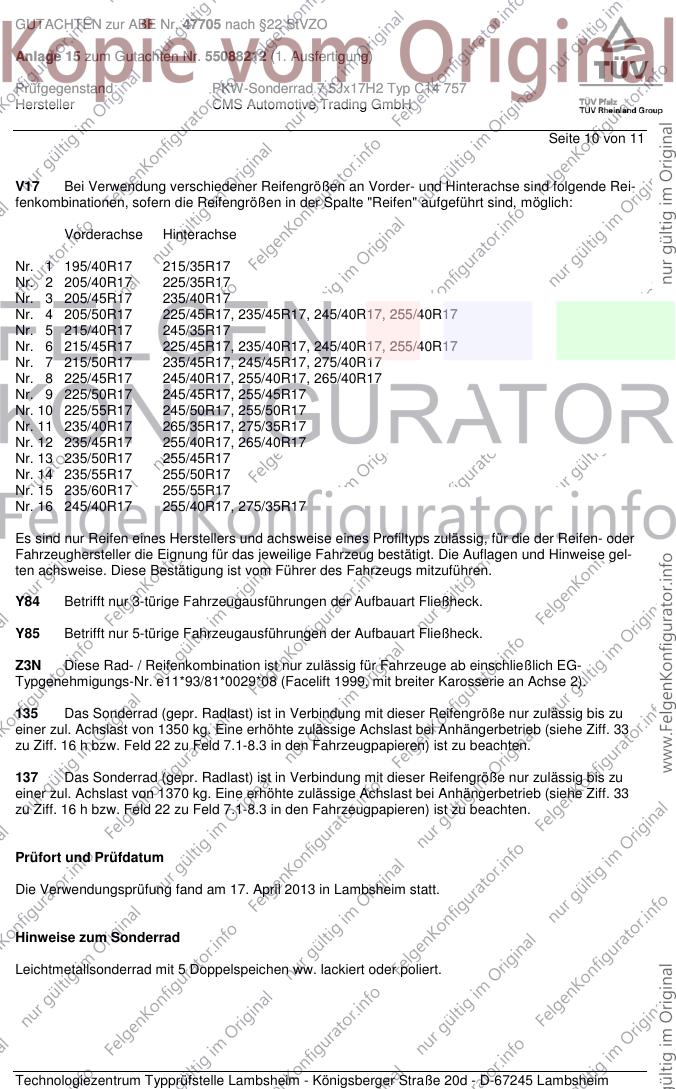

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 10 von 11
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. April 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Doppelspeichen ww. lackiert oder poliert.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47705 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55088212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C14 757
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. April 2013
Bohlander 00193940.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
