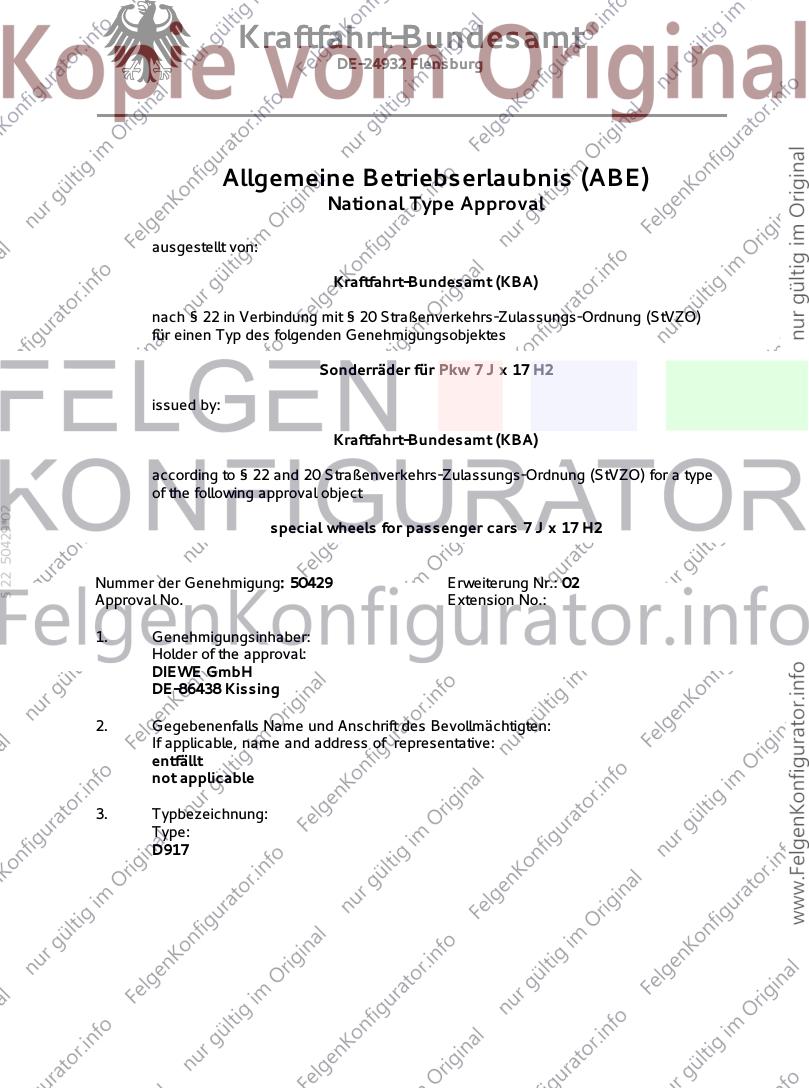

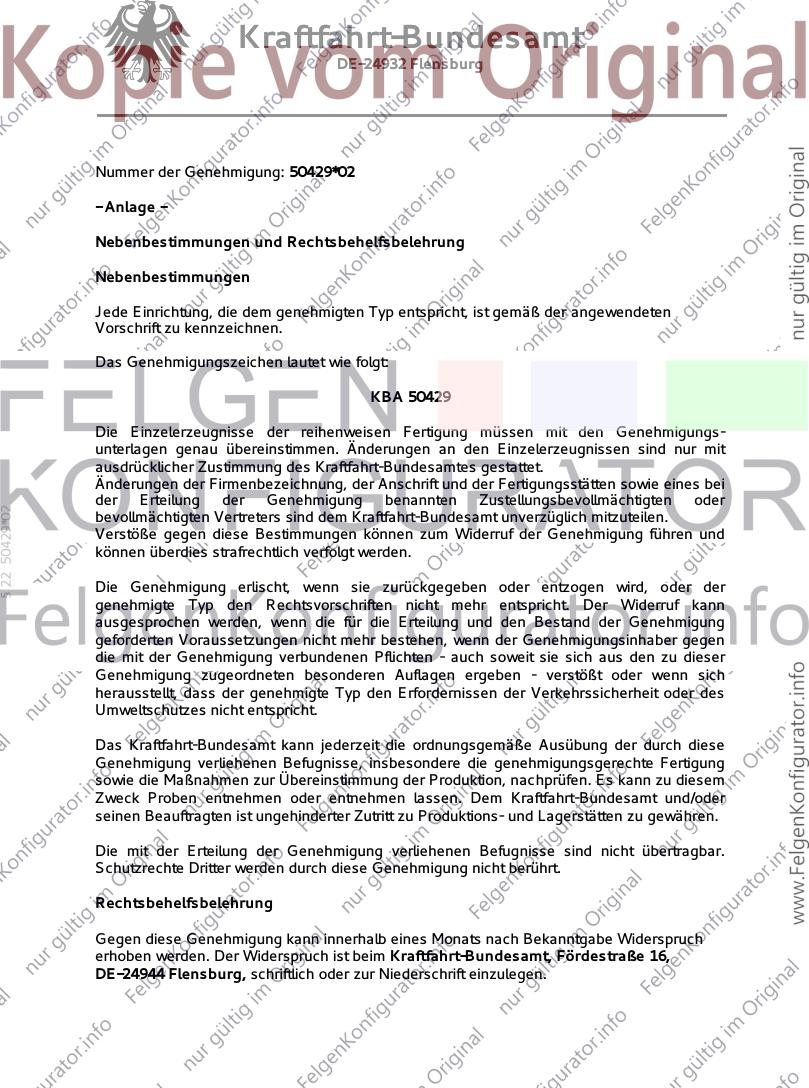

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50429*02
special wheels for passenger cars 7 J x 17 H2

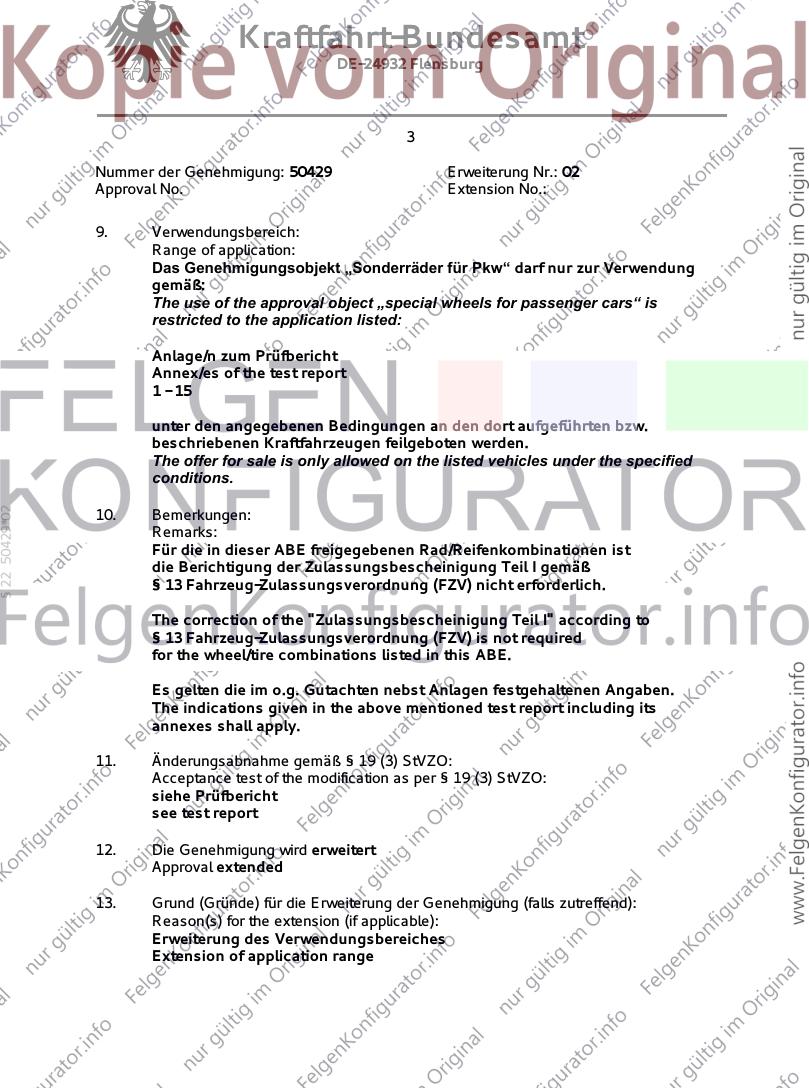

Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
DIEWE GmbH
DE-86438 Kissing
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
D917
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:

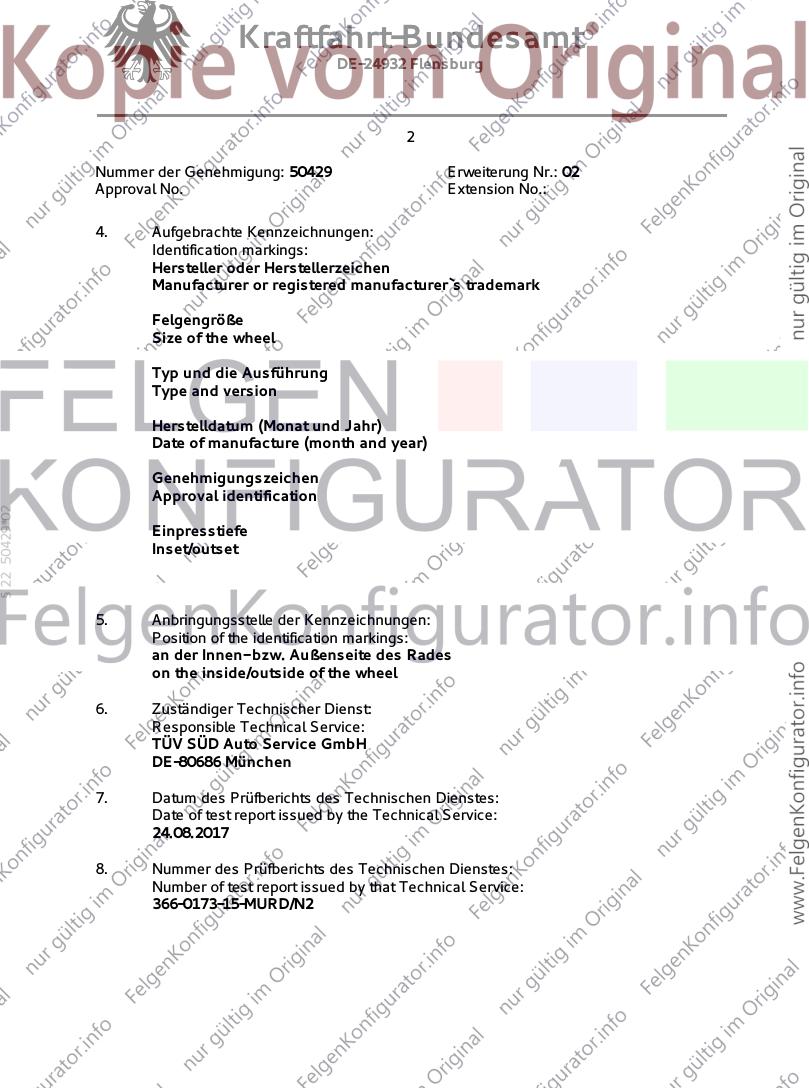

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50429*02
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
24.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0173-15-MURD/N2
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 15
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50429*02
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 12.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
§ 22 50429*02
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

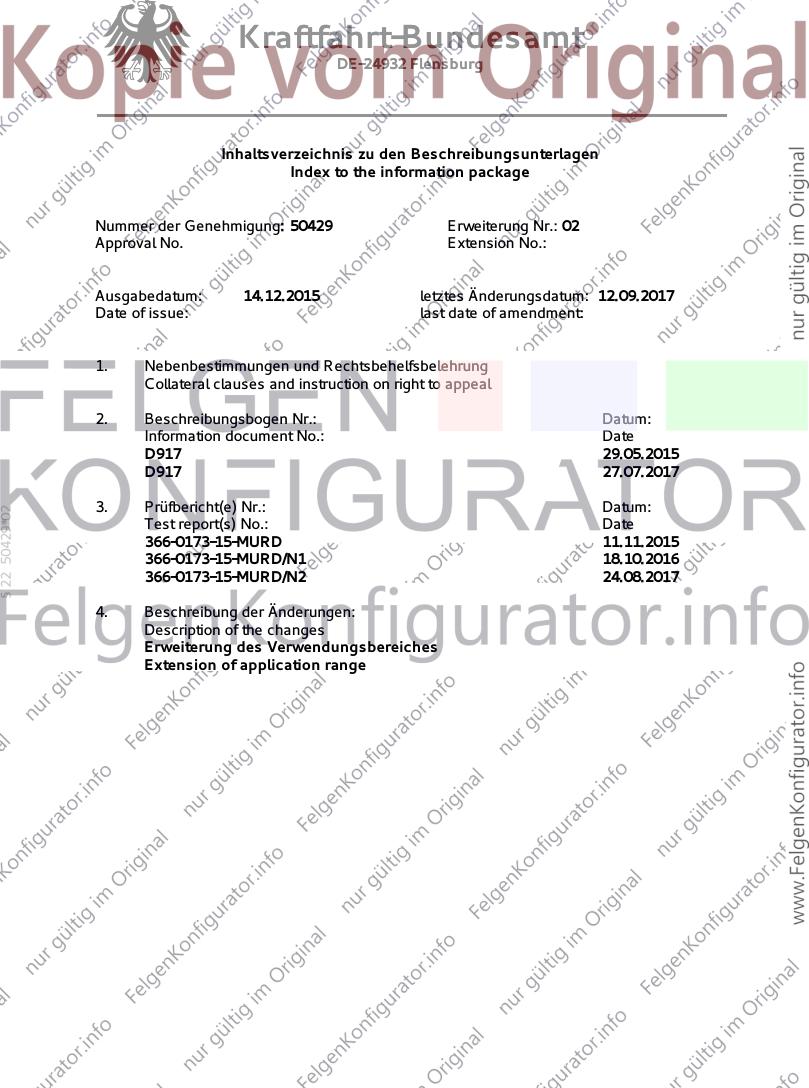

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
Ausgabedatum: 14.12.2015 letztes Änderungsdatum: 12.09.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
D917 29.05.2015
D917 27.07.2017
3. Prüfbericht(e) Nr.: Datum:
§ 22 50429*02
Test report(s) No.: Date
366-0173-15-MURD 11.11.2015
366-0173-15-MURD/N1 18.10.2016
366-0173-15-MURD/N2 24.08.2017
4. Beschreibung der Änderungen:
Description of the changes
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50429*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 50429
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
§ 22 50429*02
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

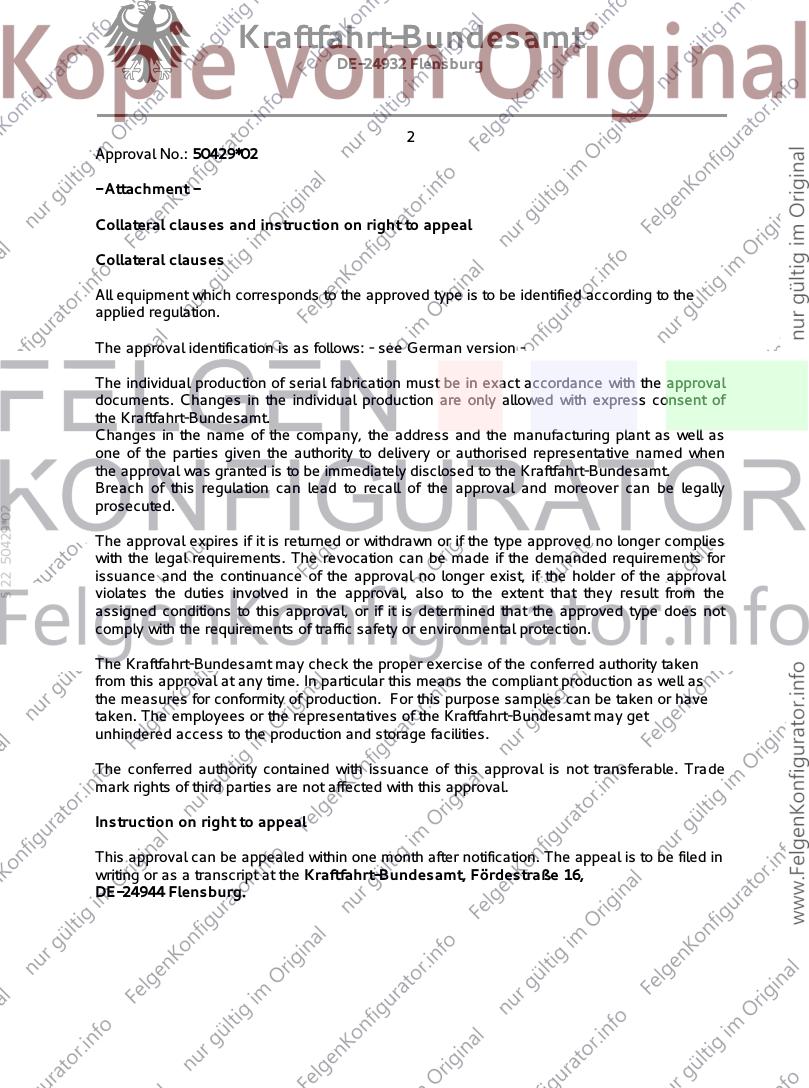

Approval No.: 50429*02
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 50429*02
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

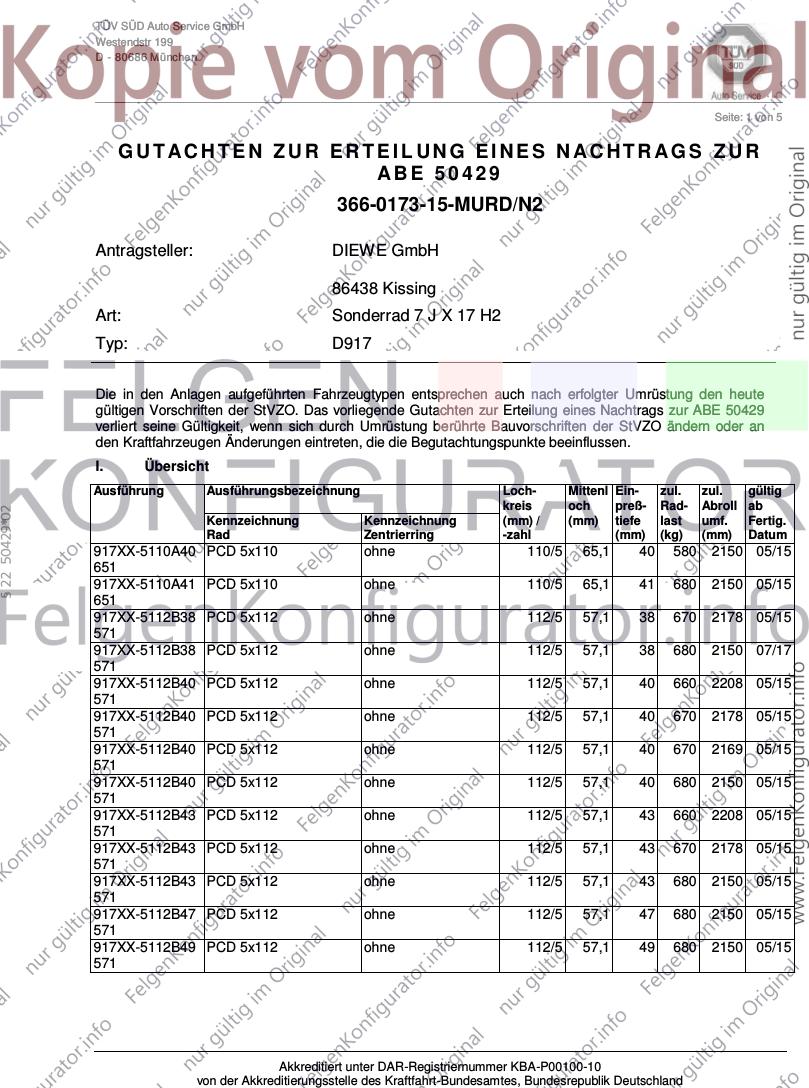

TÜV SÜD Auto Service GmbH
Westendstr 199
D - 80686 München
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 429
366-0173-15-MURD/N2
Antragsteller: DIEWE GmbH
86438 Kissing
Art: Sonderrad 7 J X 17 H2
Typ: D917
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50429
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
§ 22 50429*02
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
917XX-5110A40 PCD 5x110 ohne 110/5 65,1 40 580 2150 05/15
651
917XX-5110A41 PCD 5x110 ohne 110/5 65,1 41 680 2150 05/15
651
917XX-5112B38 PCD 5x112 ohne 112/5 57,1 38 670 2178 05/15
571
917XX-5112B38 PCD 5x112 ohne 112/5 57,1 38 680 2150 07/17
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 660 2208 05/15
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 670 2178 05/15
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 670 2169 05/15
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 680 2150 05/15
571
917XX-5112B43 PCD 5x112 ohne 112/5 57,1 43 660 2208 05/15
571
917XX-5112B43 PCD 5x112 ohne 112/5 57,1 43 670 2178 05/15
571
917XX-5112B43 PCD 5x112 ohne 112/5 57,1 43 680 2150 05/15
571
917XX-5112B47 PCD 5x112 ohne 112/5 57,1 47 680 2150 05/15
571
917XX-5112B49 PCD 5x112 ohne 112/5 57,1 49 680 2150 05/15
571
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 5

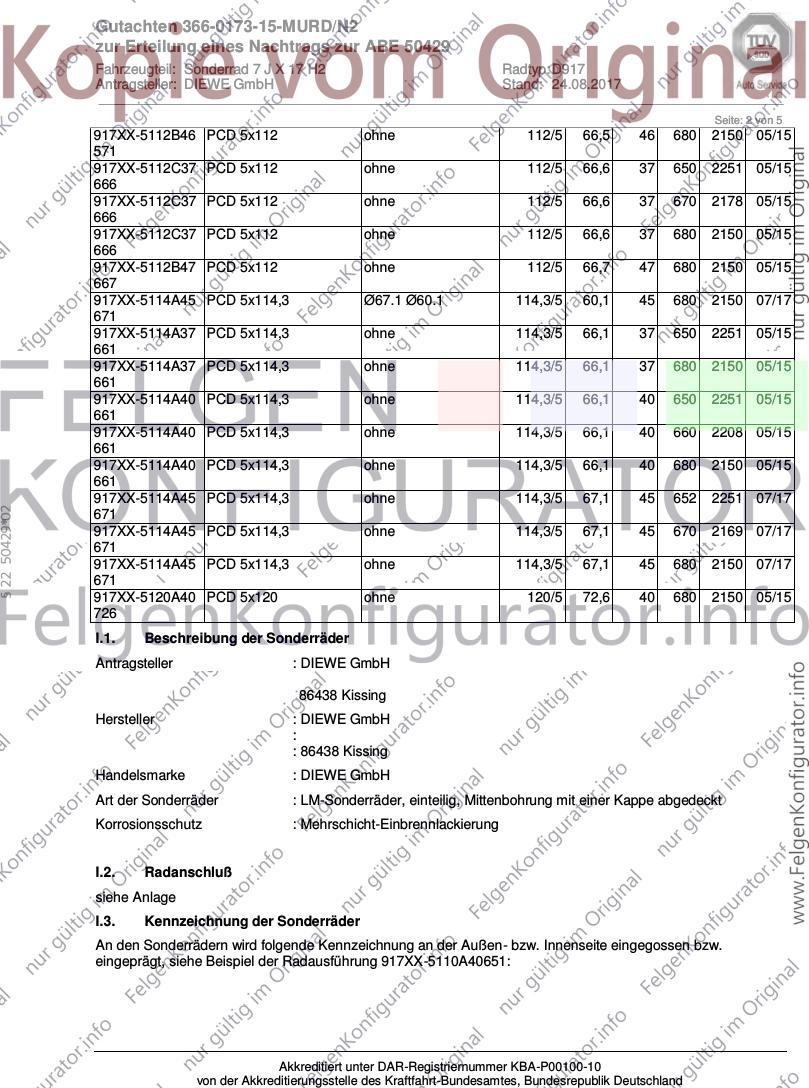

917XX-5112B46 PCD 5x112 ohne 112/5 66,5 46 680 2150 05/15
571
917XX-5112C37 PCD 5x112 ohne 112/5 66,6 37 650 2251 05/15
666
917XX-5112C37 PCD 5x112 ohne 112/5 66,6 37 670 2178 05/15
666
917XX-5112C37 PCD 5x112 ohne 112/5 66,6 37 680 2150 05/15
666
917XX-5112B47 PCD 5x112 ohne 112/5 66,7 47 680 2150 05/15
667
917XX-5114A45 PCD 5x114,3 Ø67.1 Ø60.1 114,3/5 60,1 45 680 2150 07/17
671
917XX-5114A37 PCD 5x114,3 ohne 114,3/5 66,1 37 650 2251 05/15
661
917XX-5114A37 PCD 5x114,3 ohne 114,3/5 66,1 37 680 2150 05/15
661
917XX-5114A40 PCD 5x114,3 ohne 114,3/5 66,1 40 650 2251 05/15
661
917XX-5114A40 PCD 5x114,3 ohne 114,3/5 66,1 40 660 2208 05/15
661
917XX-5114A40 PCD 5x114,3 ohne 114,3/5 66,1 40 680 2150 05/15
661
917XX-5114A45 PCD 5x114,3 ohne 114,3/5 67,1 45 652 2251 07/17
§ 22 50429*02
671
917XX-5114A45 PCD 5x114,3 ohne 114,3/5 67,1 45 670 2169 07/17
671
917XX-5114A45 PCD 5x114,3 ohne 114,3/5 67,1 45 680 2150 07/17
671
917XX-5120A40 PCD 5x120 ohne 120/5 72,6 40 680 2150 05/15
726
I.1. Beschreibung der Sonderräder
Antragsteller : DIEWE GmbH
86438 Kissing
Hersteller : DIEWE GmbH
:
: 86438 Kissing
Handelsmarke : DIEWE GmbH
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 917XX-5110A40651:
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 3 von 5

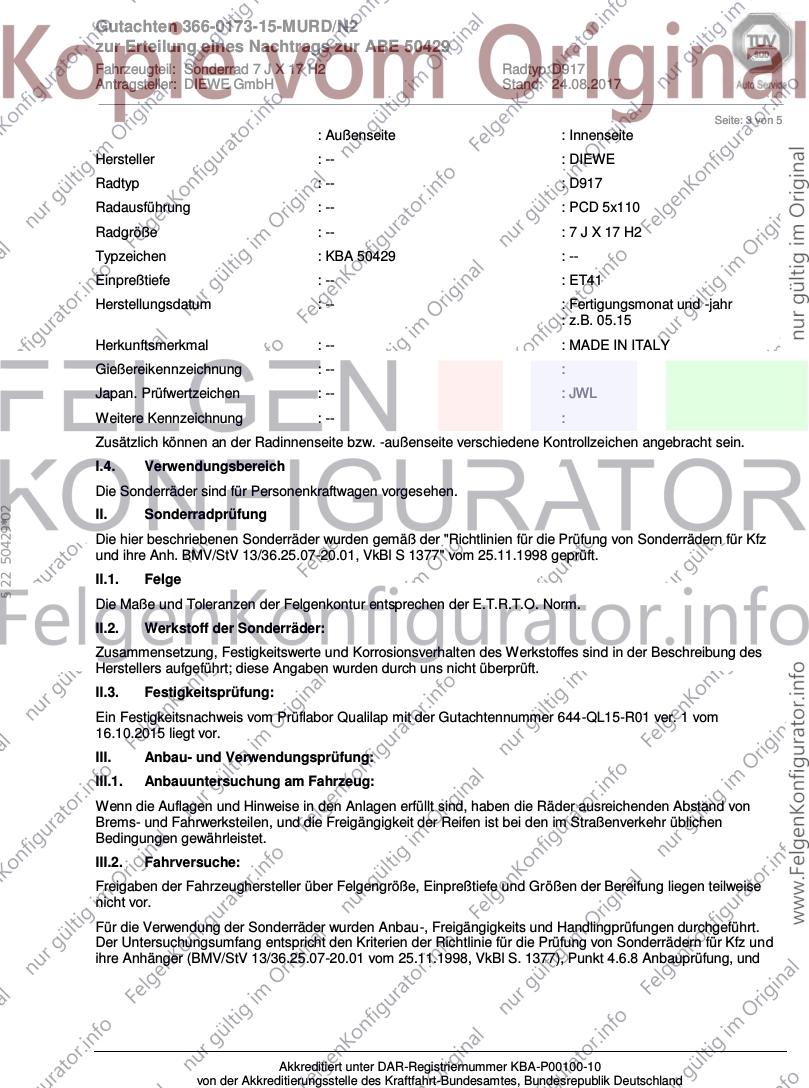

: Außenseite : Innenseite
Hersteller : -- : DIEWE
Radtyp : -- : D917
Radausführung : -- : PCD 5x110
Radgröße : -- : 7 J X 17 H2
Typzeichen : KBA 50429 : --
Einpreßtiefe : -- : ET41
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 05.15
Herkunftsmerkmal : -- : MADE IN ITALY
Gießereikennzeichnung : -- :
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- :
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
§ 22 50429*02
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Ein Festigkeitsnachweis vom Prüflabor Qualilap mit der Gutachtennummer 644-QL15-R01 ver. 1 vom
16.10.2015 liegt vor.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 5

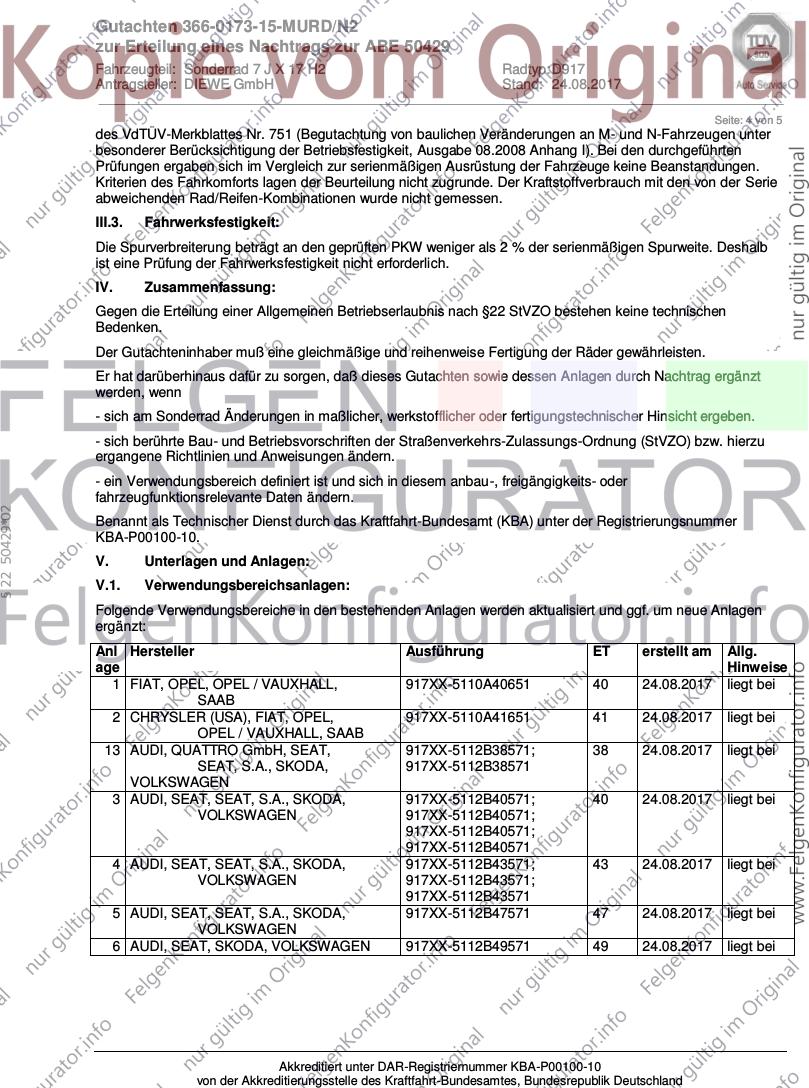

des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
§ 22 50429*02
Benannt als Technischer Dienst durch das Kraftfahrt-Bundesamt (KBA) unter der Registrierungsnummer
KBA-P00100-10.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FIAT, OPEL, OPEL / VAUXHALL, 917XX-5110A40651 40 24.08.2017 liegt bei
SAAB
2 CHRYSLER (USA), FIAT, OPEL, 917XX-5110A41651 41 24.08.2017 liegt bei
OPEL / VAUXHALL, SAAB
13 AUDI, QUATTRO GmbH, SEAT, 917XX-5112B38571; 38 24.08.2017 liegt bei
SEAT, S.A., SKODA, 917XX-5112B38571
VOLKSWAGEN
3 AUDI, SEAT, SEAT, S.A., SKODA, 917XX-5112B40571; 40 24.08.2017 liegt bei
VOLKSWAGEN 917XX-5112B40571;
917XX-5112B40571;
917XX-5112B40571
4 AUDI, SEAT, SEAT, S.A., SKODA, 917XX-5112B43571; 43 24.08.2017 liegt bei
VOLKSWAGEN 917XX-5112B43571;
917XX-5112B43571
5 AUDI, SEAT, SEAT, S.A., SKODA, 917XX-5112B47571 47 24.08.2017 liegt bei
VOLKSWAGEN
6 AUDI, SEAT, SKODA, VOLKSWAGEN 917XX-5112B49571 49 24.08.2017 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 5

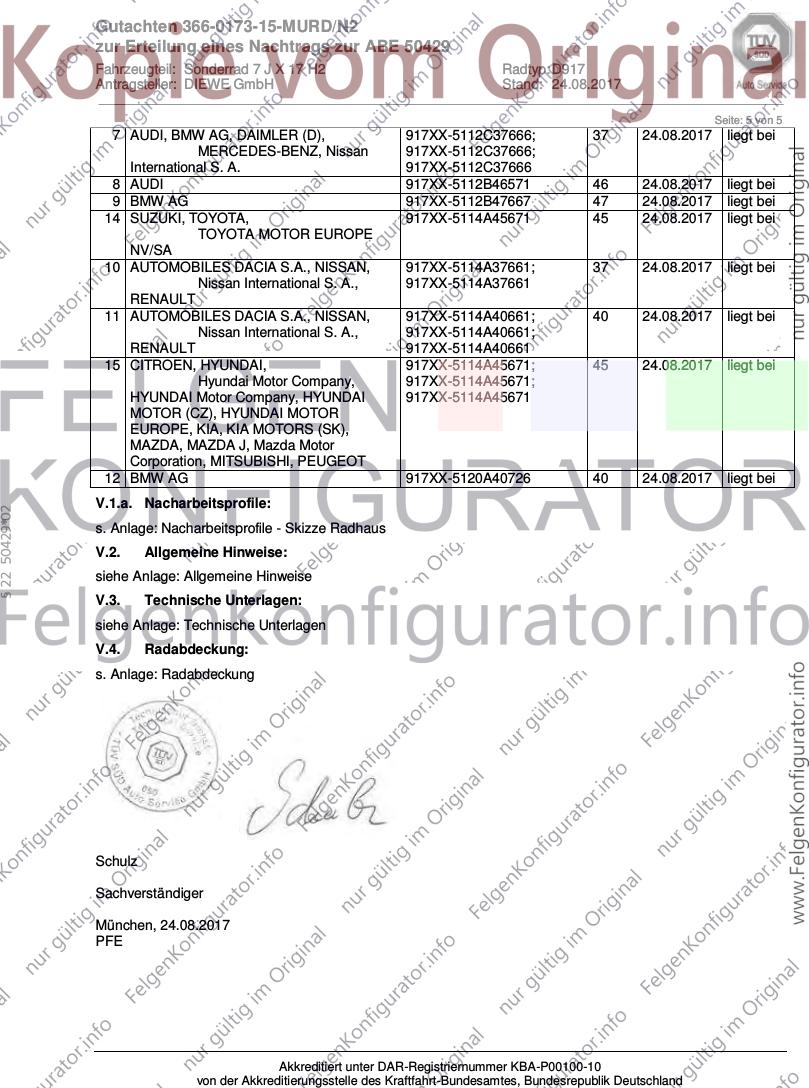

7 AUDI, BMW AG, DAIMLER (D), 917XX-5112C37666; 37 24.08.2017 liegt bei
MERCEDES-BENZ, Nissan 917XX-5112C37666;
International S. A. 917XX-5112C37666
8 AUDI 917XX-5112B46571 46 24.08.2017 liegt bei
9 BMW AG 917XX-5112B47667 47 24.08.2017 liegt bei
14 SUZUKI, TOYOTA, 917XX-5114A45671 45 24.08.2017 liegt bei
TOYOTA MOTOR EUROPE
NV/SA
10 AUTOMOBILES DACIA S.A., NISSAN, 917XX-5114A37661; 37 24.08.2017 liegt bei
Nissan International S. A., 917XX-5114A37661
RENAULT
11 AUTOMOBILES DACIA S.A., NISSAN, 917XX-5114A40661; 40 24.08.2017 liegt bei
Nissan International S. A., 917XX-5114A40661;
RENAULT 917XX-5114A40661
15 CITROEN, HYUNDAI, 917XX-5114A45671; 45 24.08.2017 liegt bei
Hyundai Motor Company, 917XX-5114A45671;
HYUNDAI Motor Company, HYUNDAI 917XX-5114A45671
MOTOR (CZ), HYUNDAI MOTOR
EUROPE, KIA, KIA MOTORS (SK),
MAZDA, MAZDA J, Mazda Motor
Corporation, MITSUBISHI, PEUGEOT
12 BMW AG 917XX-5120A40726 40 24.08.2017 liegt bei
V.1.a. Nacharbeitsprofile:
§ 22 50429*02

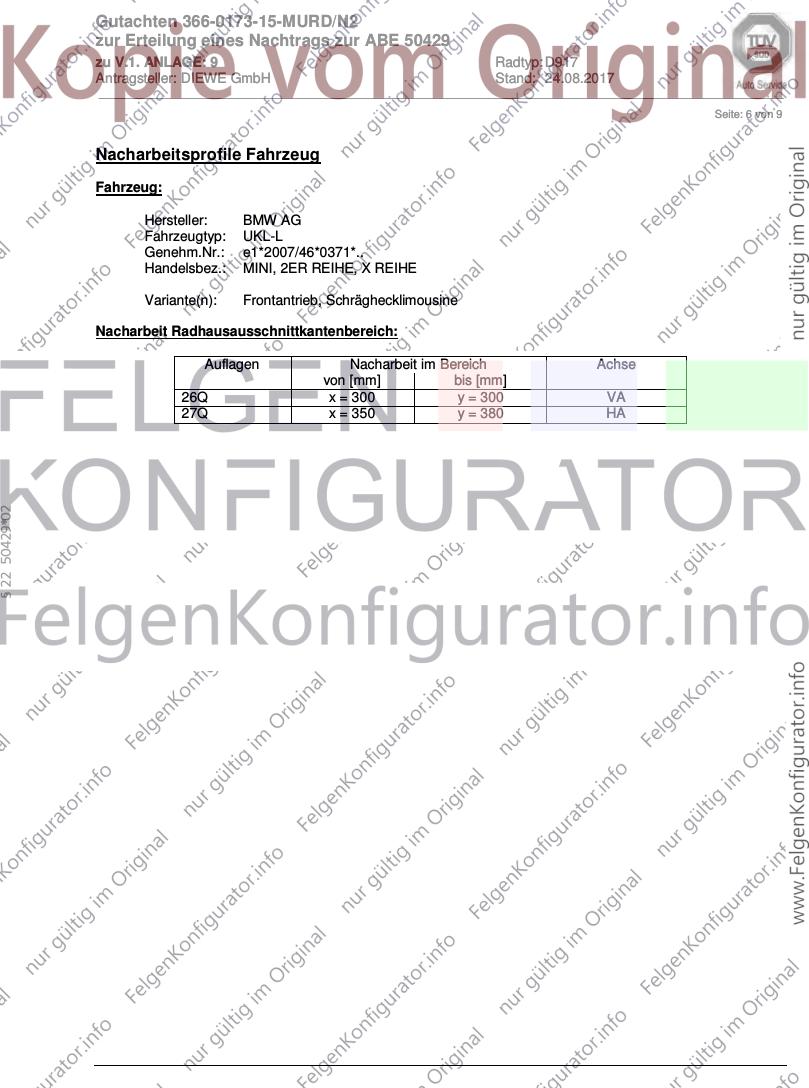

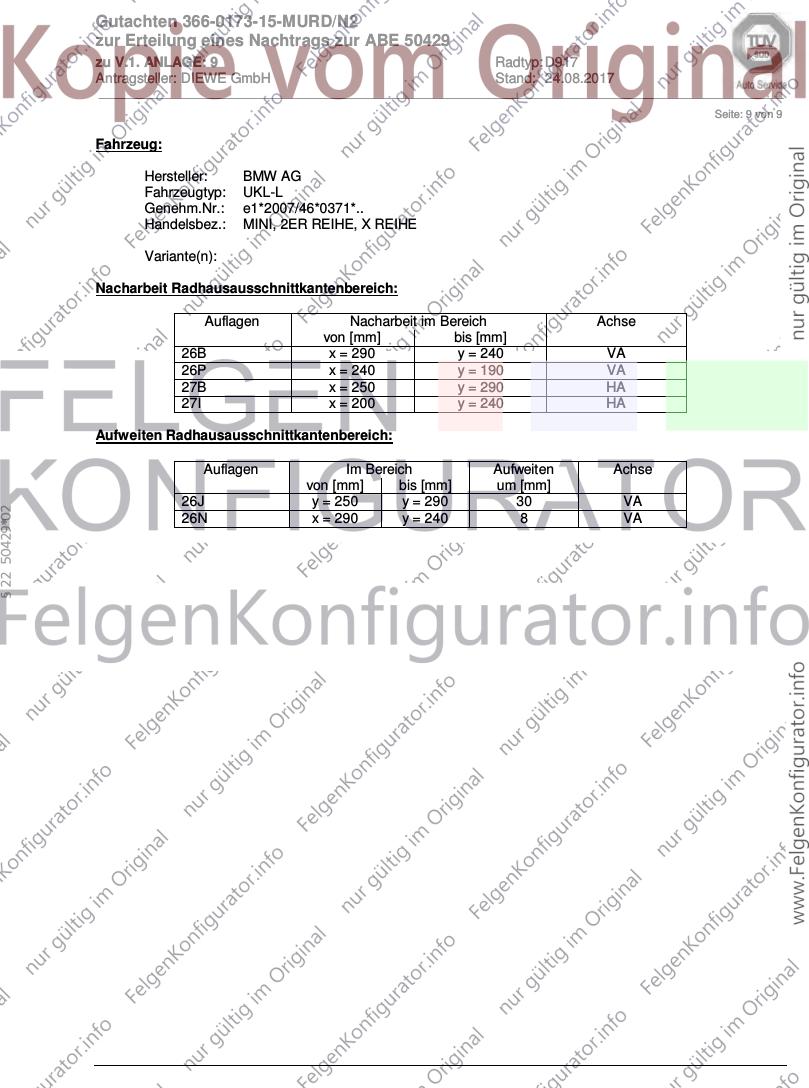

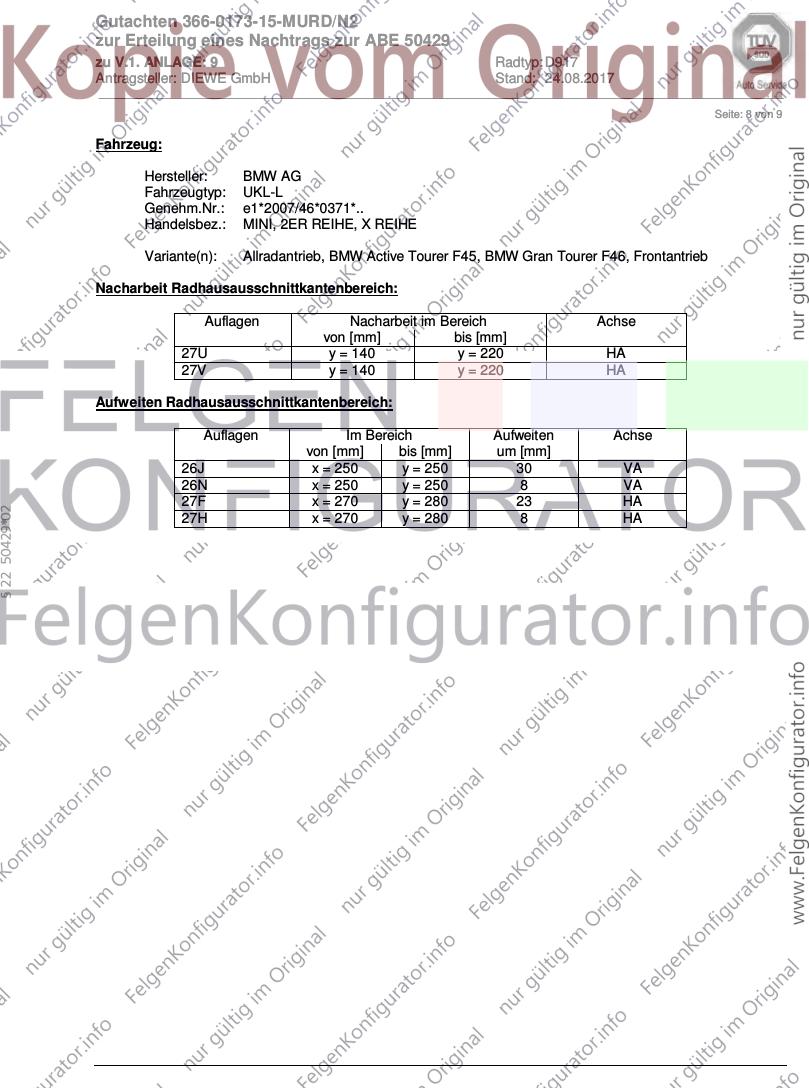

s. Anlage: Nacharbeitsprofile - Skizze Radhaus
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
V.4. Radabdeckung:
s. Anlage: Radabdeckung
Schulz
Sachverständiger
München, 24.08.2017
PFE
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 9 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

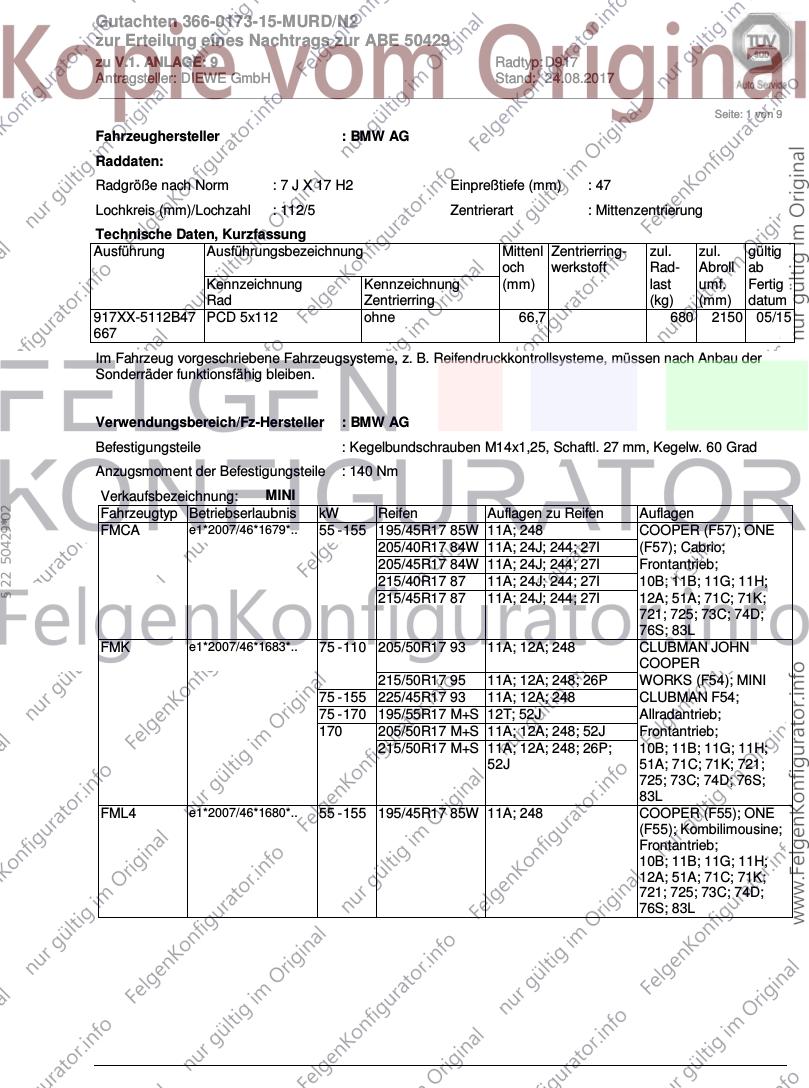

Seite: 1 von 9
Fahrzeughersteller : BMW AG
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 47
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
917XX-5112B47 PCD 5x112 ohne 66,7 680 2150 05/15
667
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: MINI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 50429*02
FMCA e1*2007/46*1679*.. 55 - 155 195/45R17 85W 11A; 248 COOPER (F57); ONE
205/40R17 84W 11A; 24J; 244; 27I (F57); Cabrio;
205/45R17 84W 11A; 24J; 244; 27I Frontantrieb;
215/40R17 87 11A; 24J; 244; 27I 10B; 11B; 11G; 11H;
215/45R17 87 11A; 24J; 244; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
76S; 83L
FMK e1*2007/46*1683*.. 75 - 110 205/50R17 93 11A; 12A; 248 CLUBMAN JOHN
COOPER
215/50R17 95 11A; 12A; 248; 26P WORKS (F54); MINI
75 - 155 225/45R17 93 11A; 12A; 248 CLUBMAN F54;
75 - 170 195/55R17 M+S 12T; 52J Allradantrieb;
170 205/50R17 M+S 11A; 12A; 248; 52J Frontantrieb;
215/50R17 M+S 11A; 12A; 248; 26P; 10B; 11B; 11G; 11H;
52J 51A; 71C; 71K; 721;
725; 73C; 74D; 76S;
83L
FML4 e1*2007/46*1680*.. 55 - 155 195/45R17 85W 11A; 248 COOPER (F55); ONE
(F55); Kombilimousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
76S; 83L
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 9 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

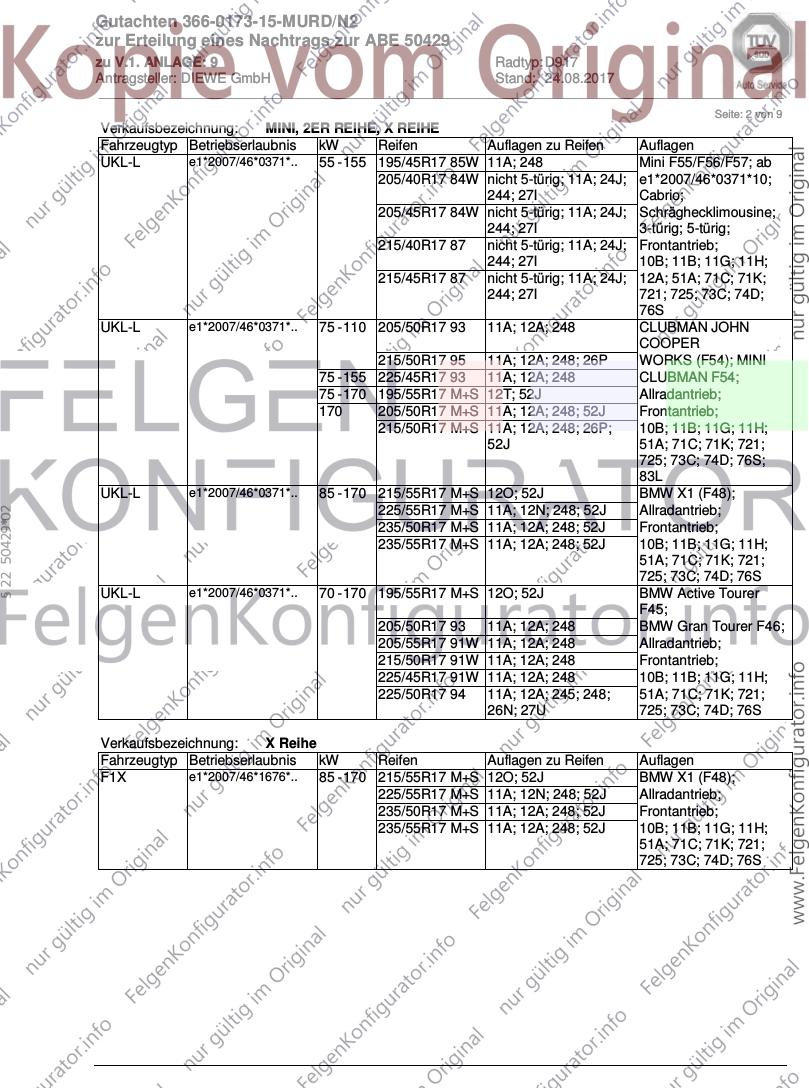

Seite: 2 von 9
Verkaufsbezeichnung: MINI, 2ER REIHE, X REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-L e1*2007/46*0371*.. 55 - 155 195/45R17 85W 11A; 248 Mini F55/F56/F57; ab
205/40R17 84W nicht 5-türig; 11A; 24J; e1*2007/46*0371*10;
244; 27I Cabrio;
205/45R17 84W nicht 5-türig; 11A; 24J; Schräghecklimousine;
244; 27I 3-türig; 5-türig;
215/40R17 87 nicht 5-türig; 11A; 24J; Frontantrieb;
244; 27I 10B; 11B; 11G; 11H;
215/45R17 87 nicht 5-türig; 11A; 24J; 12A; 51A; 71C; 71K;
244; 27I 721; 725; 73C; 74D;
76S
UKL-L e1*2007/46*0371*.. 75 - 110 205/50R17 93 11A; 12A; 248 CLUBMAN JOHN
COOPER
215/50R17 95 11A; 12A; 248; 26P WORKS (F54); MINI
75 - 155 225/45R17 93 11A; 12A; 248 CLUBMAN F54;
75 - 170 195/55R17 M+S 12T; 52J Allradantrieb;
170 205/50R17 M+S 11A; 12A; 248; 52J Frontantrieb;
215/50R17 M+S 11A; 12A; 248; 26P; 10B; 11B; 11G; 11H;
52J 51A; 71C; 71K; 721;
725; 73C; 74D; 76S;
83L
UKL-L e1*2007/46*0371*.. 85 - 170 215/55R17 M+S 12O; 52J BMW X1 (F48);
225/55R17 M+S 11A; 12N; 248; 52J Allradantrieb;
§ 22 50429*02
235/50R17 M+S 11A; 12A; 248; 52J Frontantrieb;
235/55R17 M+S 11A; 12A; 248; 52J 10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74D; 76S
UKL-L e1*2007/46*0371*.. 70 - 170 195/55R17 M+S 12O; 52J BMW Active Tourer
F45;
205/50R17 93 11A; 12A; 248 BMW Gran Tourer F46;
205/55R17 91W 11A; 12A; 248 Allradantrieb;
215/50R17 91W 11A; 12A; 248 Frontantrieb;
225/45R17 91W 11A; 12A; 248 10B; 11B; 11G; 11H;
225/50R17 94 11A; 12A; 245; 248; 51A; 71C; 71K; 721;
26N; 27U 725; 73C; 74D; 76S
Verkaufsbezeichnung: X Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F1X e1*2007/46*1676*.. 85 - 170 215/55R17 M+S 12O; 52J BMW X1 (F48);
225/55R17 M+S 11A; 12N; 248; 52J Allradantrieb;
235/50R17 M+S 11A; 12A; 248; 52J Frontantrieb;
235/55R17 M+S 11A; 12A; 248; 52J 10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74D; 76S
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 9 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

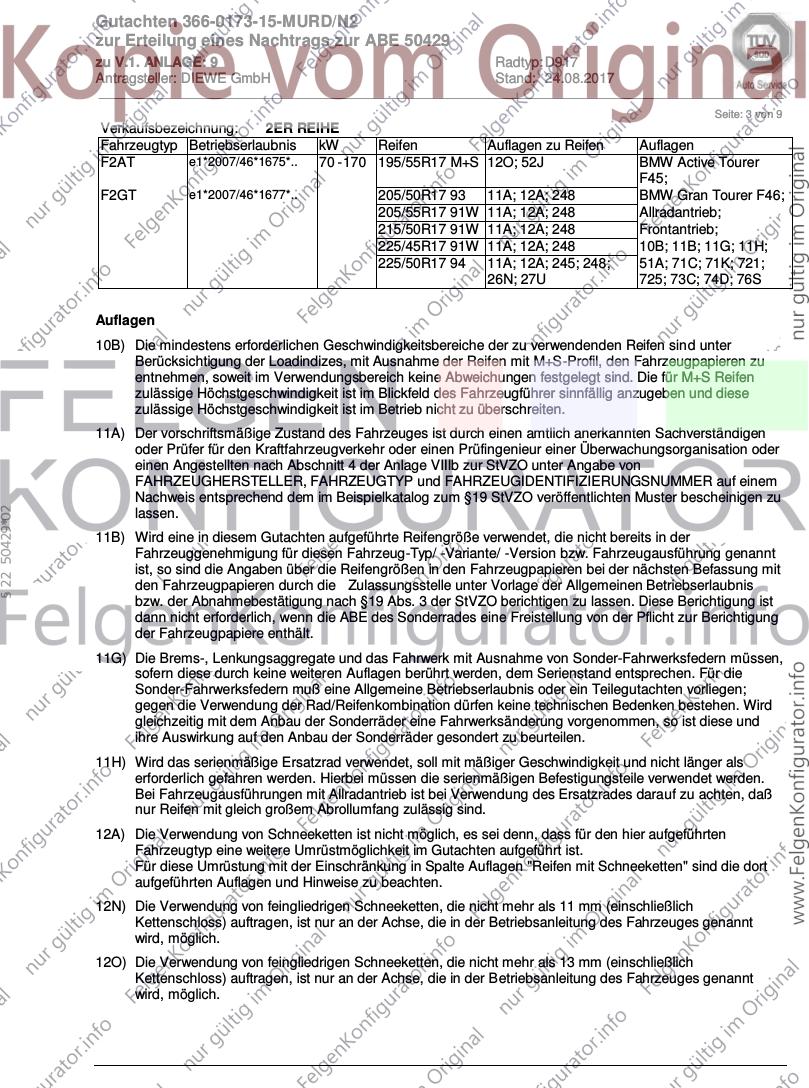

Seite: 3 von 9
Verkaufsbezeichnung: 2ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2AT e1*2007/46*1675*.. 70 - 170 195/55R17 M+S 12O; 52J BMW Active Tourer
F45;
F2GT e1*2007/46*1677*.. 205/50R17 93 11A; 12A; 248 BMW Gran Tourer F46;
205/55R17 91W 11A; 12A; 248 Allradantrieb;
215/50R17 91W 11A; 12A; 248 Frontantrieb;
225/45R17 91W 11A; 12A; 248 10B; 11B; 11G; 11H;
225/50R17 94 11A; 12A; 245; 248; 51A; 71C; 71K; 721;
26N; 27U 725; 73C; 74D; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
§ 22 50429*02
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 9 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

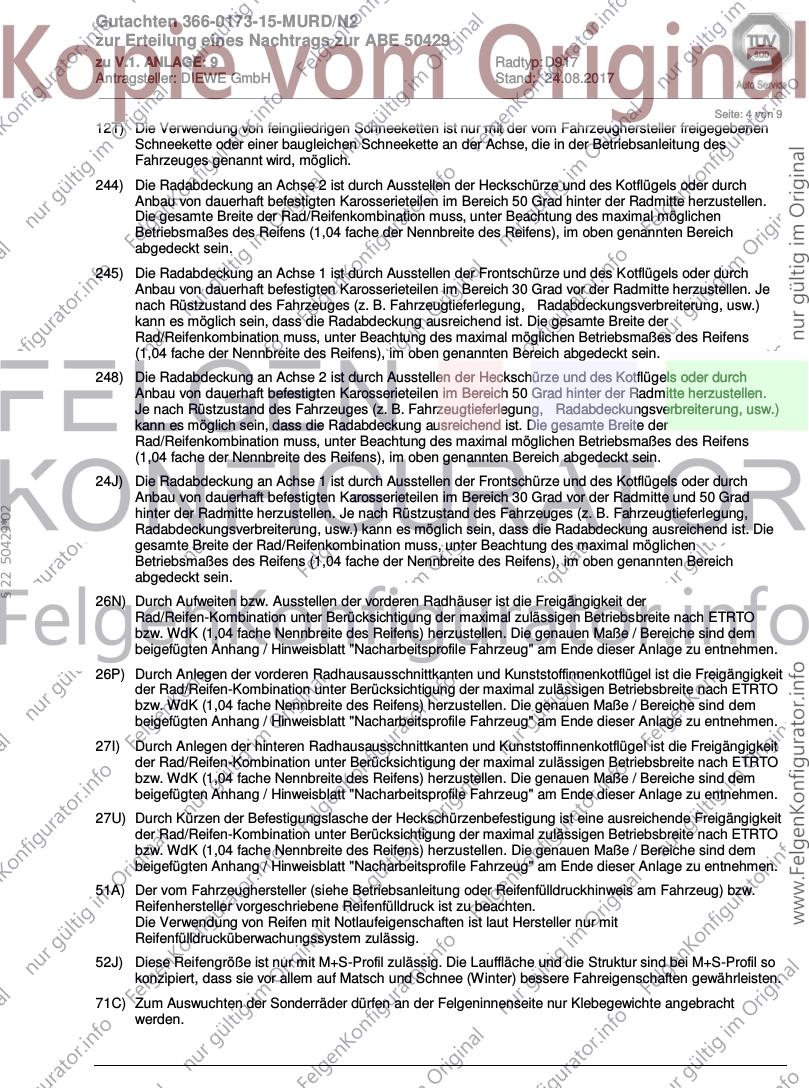

Seite: 4 von 9
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
§ 22 50429*02
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27U) Durch Kürzen der Befestigungslasche der Heckschürzenbefestigung ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 9 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

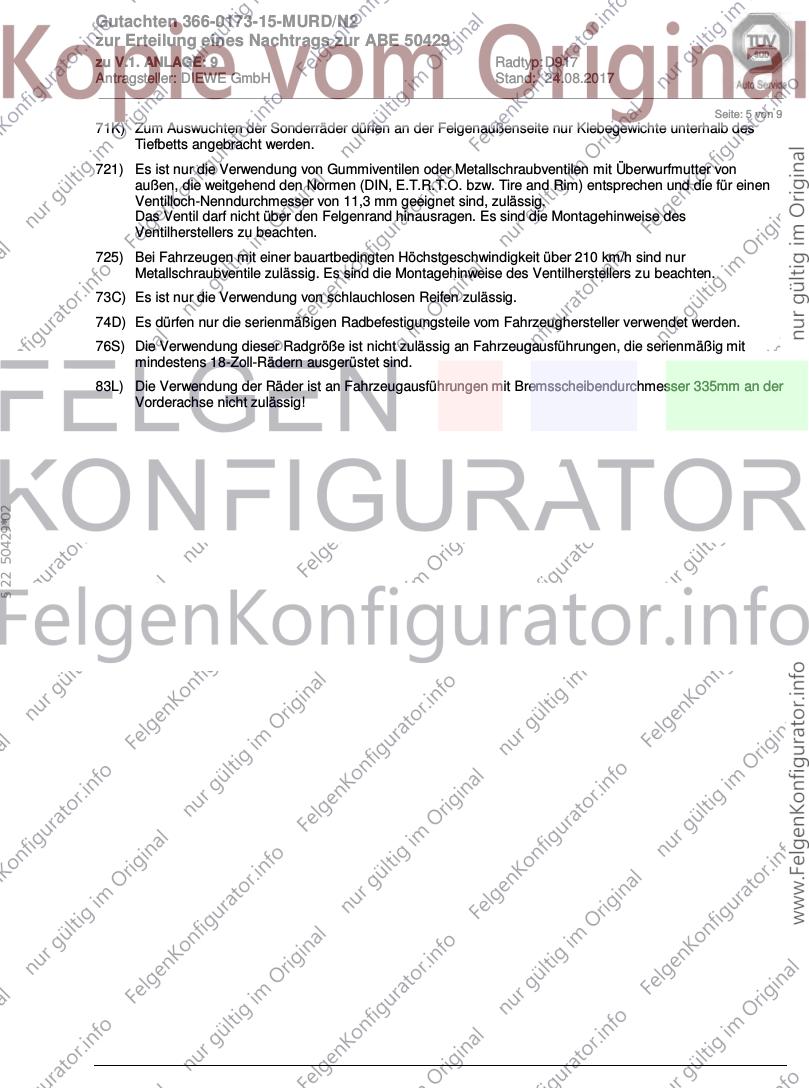

Seite: 5 von 9
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
83L) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an der
Vorderachse nicht zulässig!
§ 22 50429*02
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 9 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 6 von 9
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: UKL-L
Genehm.Nr.: e1*2007/46*0371*..
Handelsbez.: MINI, 2ER REIHE, X REIHE
Variante(n): Frontantrieb, Schräghecklimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26Q x = 300 y = 300 VA
27Q x = 350 y = 380 HA
§ 22 50429*02
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 9 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 7 von 9
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: FMCA
Genehm.Nr.: e1*2007/46*1679*..
Handelsbez.: MINI
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26Q x = 300 y = 300 VA
27Q x = 350 y = 380 HA
§ 22 50429*02
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 9 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 8 von 9
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: UKL-L
Genehm.Nr.: e1*2007/46*0371*..
Handelsbez.: MINI, 2ER REIHE, X REIHE
Variante(n): Allradantrieb, BMW Active Tourer F45, BMW Gran Tourer F46, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27U y = 140 y = 220 HA
27V y = 140 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 270 y = 280 23 HA
§ 22 50429*02
27H x = 270 y = 280 8 HA
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 9 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 9 von 9
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: UKL-L
Genehm.Nr.: e1*2007/46*0371*..
Handelsbez.: MINI, 2ER REIHE, X REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 240 VA
26P x = 240 y = 190 VA
27B x = 250 y = 290 HA
27I x = 200 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J y = 250 y = 290 30 VA
§ 22 50429*02
26N x = 290 y = 240 8 VA
