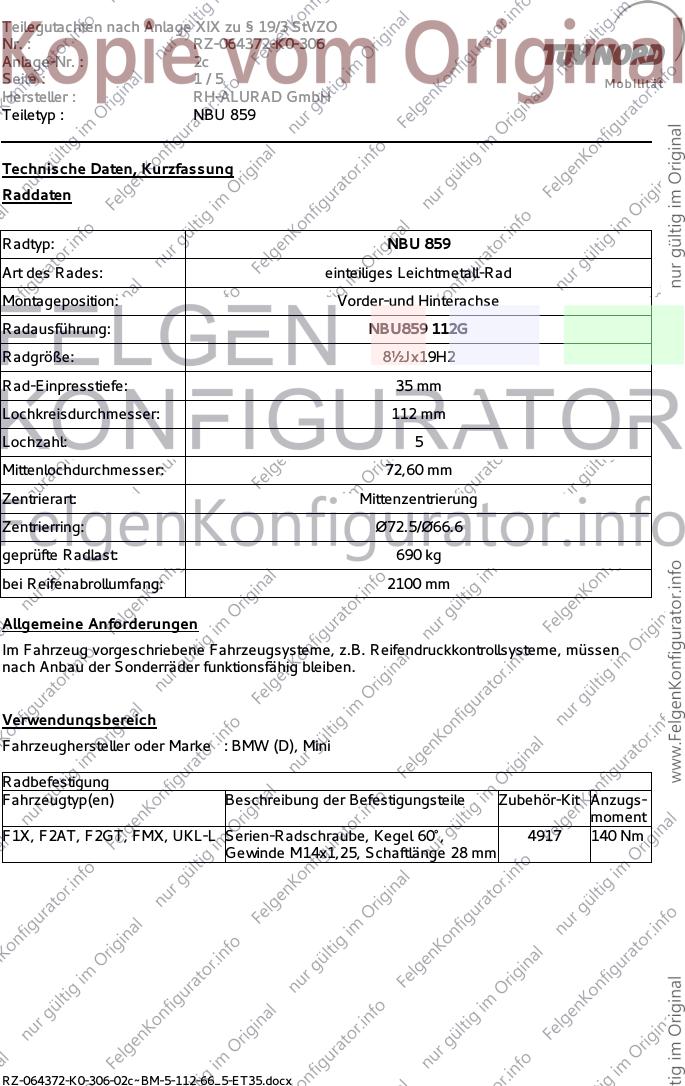

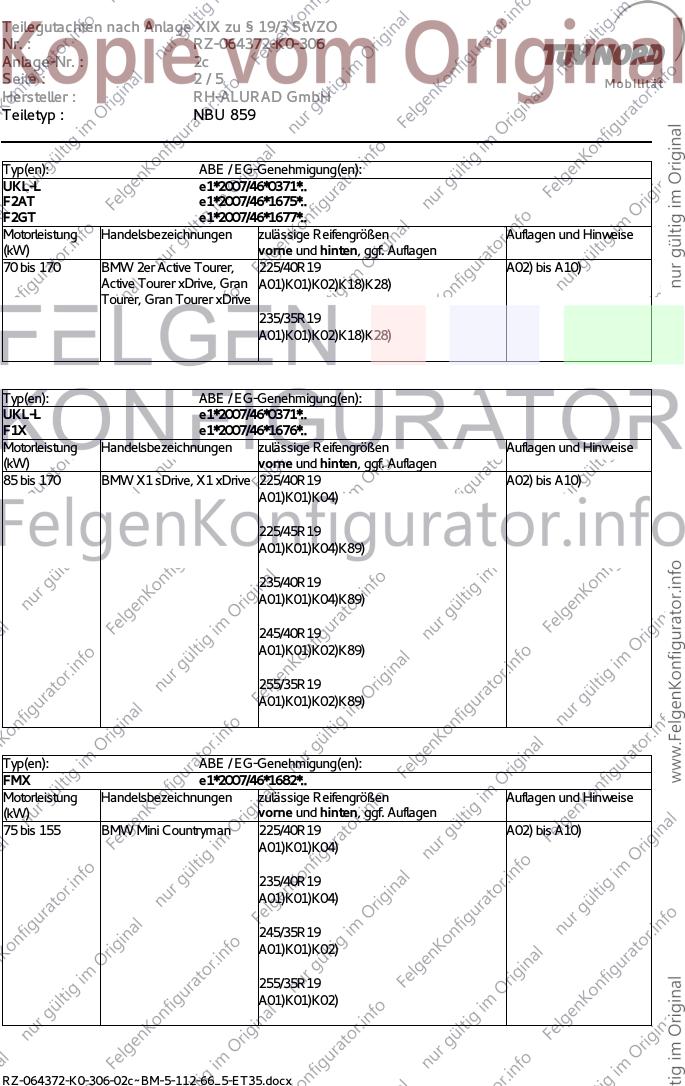

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064372-K0-306
Anlage-Nr. : 2c
Seite : 1/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859
Technische Daten, Kurzfassung
Raddaten
Radtyp: NBU 859
Art des Rades: einteiliges Leichtmetall-Rad
Montageposition: Vorder-und Hinterachse
Radausführung: NBU859 112G
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø66.6
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : BMW (D), Mini
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
F1X, F2AT, F2GT, FMX, UKL-L Serien-Radschraube, Kegel 60°, 4917 140 Nm
Gewinde M14x1,25, Schaftlänge 28 mm
RZ-064372-K0-306-02c~BM-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064372-K0-306
Anlage-Nr. : 2c
Seite : 2/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859
Typ(en): ABE / EG-Genehmigung(en):
UKL-L e1*2007/46*0371*..
F2AT e1*2007/46*1675*..
F2GT e1*2007/46*1677*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 170 BMW 2er Active Tourer, 225/40R19 A02) bis A10)
Active Tourer xDrive, Gran A01)K01)K02)K18)K28)
Tourer, Gran Tourer xDrive
235/35R19
A01)K01)K02)K18)K28)
Typ(en): ABE / EG-Genehmigung(en):
UKL-L e1*2007/46*0371*..
F1X e1*2007/46*1676*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 170 BMW X1 sDrive, X1 xDrive 225/40R19 A02) bis A10)
A01)K01)K04)
225/45R19
A01)K01)K04)K89)
235/40R19
A01)K01)K04)K89)
245/40R19
A01)K01)K02)K89)
255/35R19
A01)K01)K02)K89)
Typ(en): ABE / EG-Genehmigung(en):
FMX e1*2007/46*1682*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 BMW Mini Countryman 225/40R19 A02) bis A10)
A01)K01)K04)
235/40R19
A01)K01)K04)
245/35R19
A01)K01)K02)
255/35R19
A01)K01)K02)
RZ-064372-K0-306-02c~BM-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064372-K0-306
Anlage-Nr. : 2c
Seite : 3/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859
Typ(en): ABE / EG-Genehmigung(en):
FMX e1*2007/46*1682*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 BMW Mini Countryman 225/40R19 A02) bis A10)
John Cooper Works A01) K01)K04)
235/40R19
A01) K01)K04)
255/35R19
A01) K01)K02)
Auflagen und Hinweise
A01) Entfällt für dieses Gutachten.
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RZ-064372-K0-306-02c~BM-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064372-K0-306
Anlage-Nr. : 2c
Seite : 4/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K89) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Kunststoff-Radhausverbreiterung ist im Bereich von 30 Grad vor bis 30 Grad hinter
der Radmitte auf eine Restbreite von 15 mm zu kürzen,
- die sich daruber befindliche Blech Radhauskante ist auf das gleiche Maß umzulegen,
- Im Bereich 30 Grad vor Radmitte ist der Befestigungsniet zu entfernen und die
Radhausverbreiterung klebend zu fixieren.
RZ-064372-K0-306-02c~BM-5-112-66_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064372-K0-306
Anlage-Nr. : 2c
Seite : 5/5 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859
Die Anlage Nr. 2c mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ NBU 859 des Herstellers RH-ALURAD GmbH.
Geschäftsstelle Essen, 19.01.2018
