GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

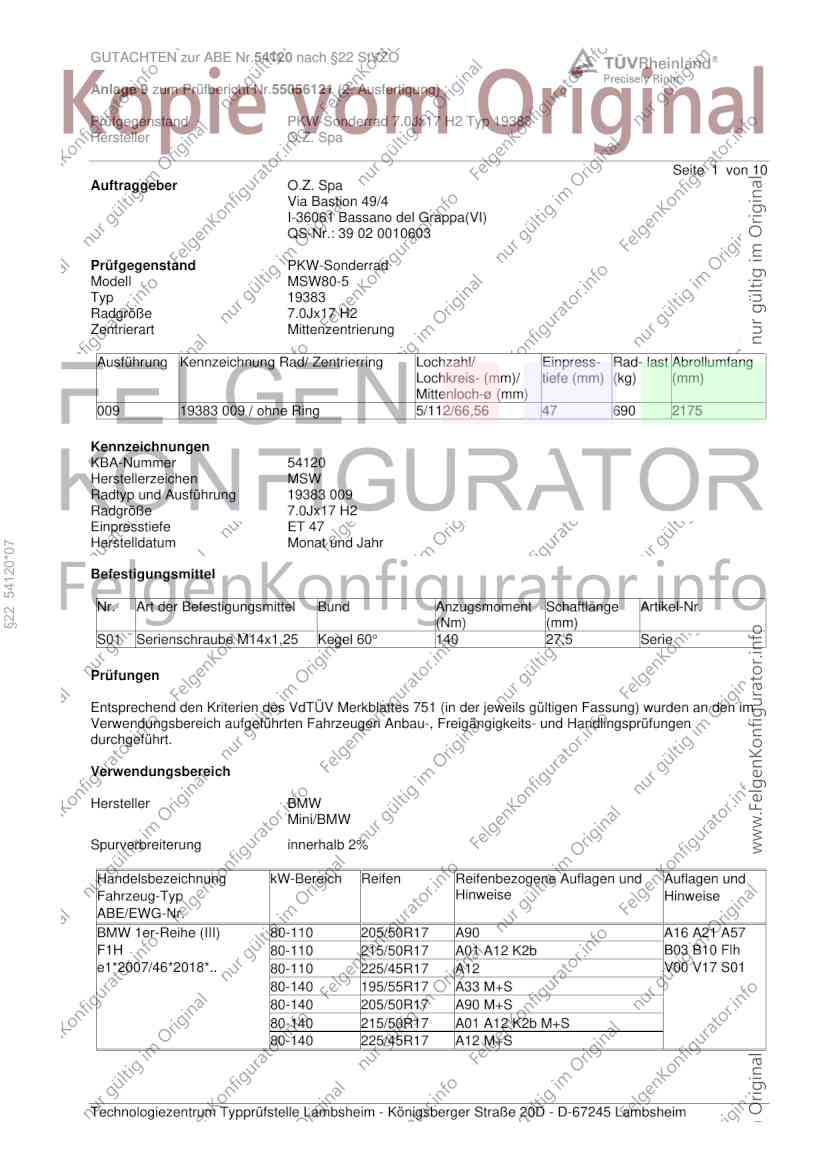

Seite 1 von 10
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW80-5
Typ 19383
Radgröße 7.0Jx17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
009 19383 009 / ohne Ring 5/112/66,56 47 690 2175
Kennzeichnungen
KBA-Nummer 54120
Herstellerzeichen MSW
Radtyp und Ausführung 19383 009
Radgröße 7.0Jx17 H2
Einpresstiefe ET 47
Herstelldatum Monat und Jahr
§22 54120*07
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,25 Kegel 60° 140 27,5 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe (III) 80-110 205/50R17 A90 A16 A21 A57
F1H 80-110 215/50R17 A01 A12 K2b B03 B10 Flh
e1*2007/46*2018*.. 80-110 225/45R17 A12 V00 V17 S01
80-140 195/55R17 A33 M+S
80-140 205/50R17 A90 M+S
80-140 215/50R17 A01 A12 K2b M+S
80-140 225/45R17 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

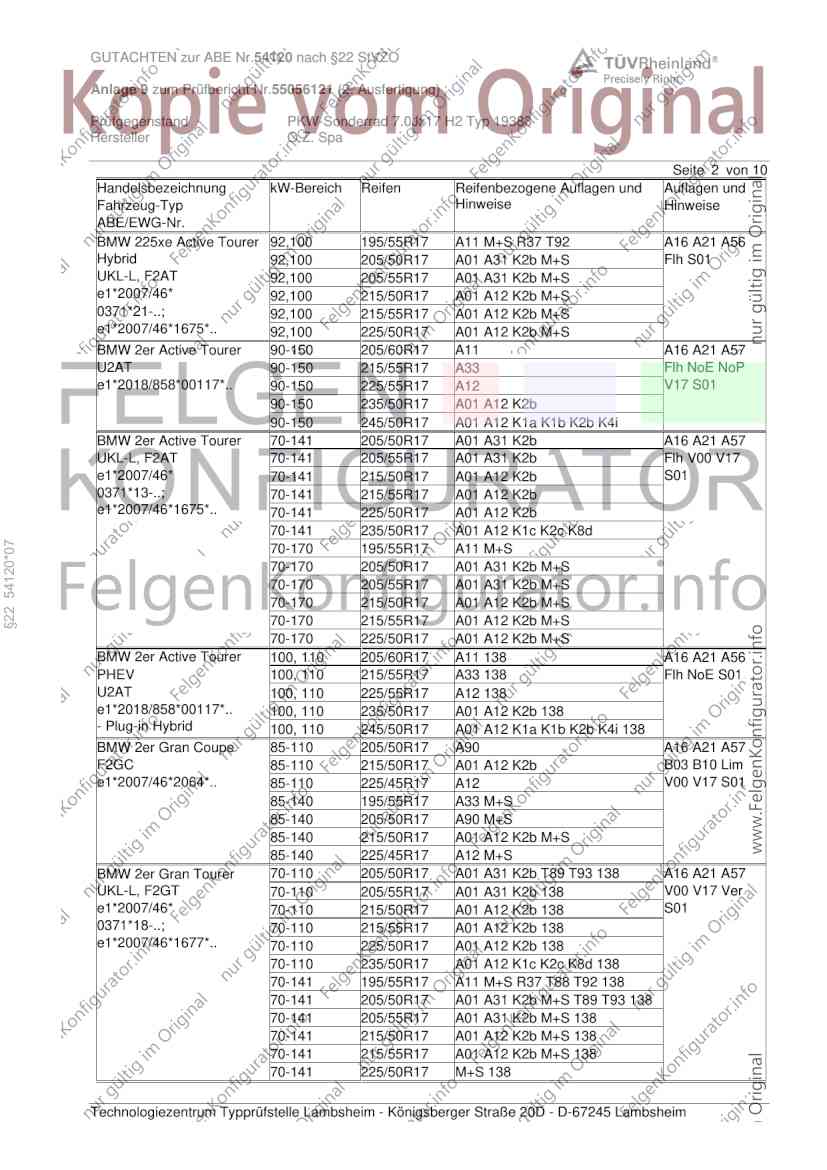

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 225xe Active Tourer 92,100 195/55R17 A11 M+S R37 T92 A16 A21 A56
Hybrid 92,100 205/50R17 A01 A31 K2b M+S Flh S01
UKL-L, F2AT 92,100 205/55R17 A01 A31 K2b M+S
e1*2007/46* 92,100 215/50R17 A01 A12 K2b M+S
0371*21-..; 92,100 215/55R17 A01 A12 K2b M+S
e1*2007/46*1675*.. 92,100 225/50R17 A01 A12 K2b M+S
BMW 2er Active Tourer 90-150 205/60R17 A11 A16 A21 A57
U2AT 90-150 215/55R17 A33 Flh NoE NoP
e1*2018/858*00117*.. 90-150 225/55R17 A12 V17 S01
90-150 235/50R17 A01 A12 K2b
90-150 245/50R17 A01 A12 K1a K1b K2b K4i
BMW 2er Active Tourer 70-141 205/50R17 A01 A31 K2b A16 A21 A57
UKL-L, F2AT 70-141 205/55R17 A01 A31 K2b Flh V00 V17
e1*2007/46* 70-141 215/50R17 A01 A12 K2b S01
0371*13-..; 70-141 215/55R17 A01 A12 K2b
e1*2007/46*1675*.. 70-141 225/50R17 A01 A12 K2b
70-141 235/50R17 A01 A12 K1c K2c K8d
§22 54120*07
70-170 195/55R17 A11 M+S
70-170 205/50R17 A01 A31 K2b M+S
70-170 205/55R17 A01 A31 K2b M+S
70-170 215/50R17 A01 A12 K2b M+S
70-170 215/55R17 A01 A12 K2b M+S
70-170 225/50R17 A01 A12 K2b M+S
BMW 2er Active Tourer 100, 110 205/60R17 A11 138 A16 A21 A56
PHEV 100, 110 215/55R17 A33 138 Flh NoE S01
U2AT 100, 110 225/55R17 A12 138
e1*2018/858*00117*.. 100, 110 235/50R17 A01 A12 K2b 138
- Plug-in Hybrid 100, 110 245/50R17 A01 A12 K1a K1b K2b K4i 138
BMW 2er Gran Coupe 85-110 205/50R17 A90 A16 A21 A57
F2GC 85-110 215/50R17 A01 A12 K2b B03 B10 Lim
e1*2007/46*2064*.. 85-110 225/45R17 A12 V00 V17 S01
85-140 195/55R17 A33 M+S
85-140 205/50R17 A90 M+S
85-140 215/50R17 A01 A12 K2b M+S
85-140 225/45R17 A12 M+S
BMW 2er Gran Tourer 70-110 205/50R17 A01 A31 K2b T89 T93 138 A16 A21 A57
UKL-L, F2GT 70-110 205/55R17 A01 A31 K2b 138 V00 V17 Ver
e1*2007/46* 70-110 215/50R17 A01 A12 K2b 138 S01
0371*18-..; 70-110 215/55R17 A01 A12 K2b 138
e1*2007/46*1677*.. 70-110 225/50R17 A01 A12 K2b 138
70-110 235/50R17 A01 A12 K1c K2c K8d 138
70-141 195/55R17 A11 M+S R37 T88 T92 138
70-141 205/50R17 A01 A31 K2b M+S T89 T93 138
70-141 205/55R17 A01 A31 K2b M+S 138
70-141 215/50R17 A01 A12 K2b M+S 138
70-141 215/55R17 A01 A12 K2b M+S 138
70-141 225/50R17 M+S 138
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

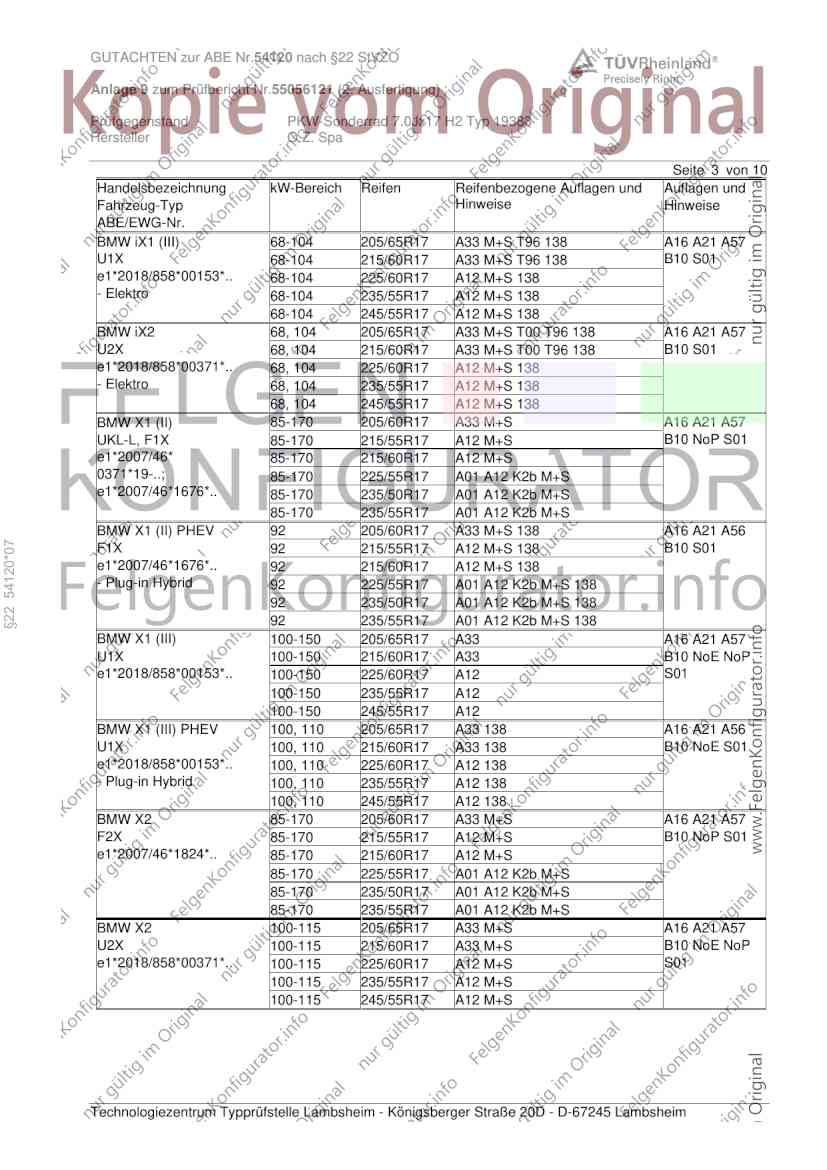

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW iX1 (III) 68-104 205/65R17 A33 M+S T96 138 A16 A21 A57
U1X 68-104 215/60R17 A33 M+S T96 138 B10 S01
e1*2018/858*00153*.. 68-104 225/60R17 A12 M+S 138
- Elektro 68-104 235/55R17 A12 M+S 138
68-104 245/55R17 A12 M+S 138
BMW iX2 68, 104 205/65R17 A33 M+S T00 T96 138 A16 A21 A57
U2X 68, 104 215/60R17 A33 M+S T00 T96 138 B10 S01
e1*2018/858*00371*.. 68, 104 225/60R17 A12 M+S 138
- Elektro 68, 104 235/55R17 A12 M+S 138
68, 104 245/55R17 A12 M+S 138
BMW X1 (II) 85-170 205/60R17 A33 M+S A16 A21 A57
UKL-L, F1X 85-170 215/55R17 A12 M+S B10 NoP S01
e1*2007/46* 85-170 215/60R17 A12 M+S
0371*19-..; 85-170 225/55R17 A01 A12 K2b M+S
e1*2007/46*1676*.. 85-170 235/50R17 A01 A12 K2b M+S
85-170 235/55R17 A01 A12 K2b M+S
BMW X1 (II) PHEV 92 205/60R17 A33 M+S 138 A16 A21 A56
§22 54120*07
F1X 92 215/55R17 A12 M+S 138 B10 S01
e1*2007/46*1676*.. 92 215/60R17 A12 M+S 138
- Plug-in Hybrid 92 225/55R17 A01 A12 K2b M+S 138
92 235/50R17 A01 A12 K2b M+S 138
92 235/55R17 A01 A12 K2b M+S 138
BMW X1 (III) 100-150 205/65R17 A33 A16 A21 A57
U1X 100-150 215/60R17 A33 B10 NoE NoP
e1*2018/858*00153*.. 100-150 225/60R17 A12 S01
100-150 235/55R17 A12
100-150 245/55R17 A12
BMW X1 (III) PHEV 100, 110 205/65R17 A33 138 A16 A21 A56
U1X 100, 110 215/60R17 A33 138 B10 NoE S01
e1*2018/858*00153*.. 100, 110 225/60R17 A12 138
- Plug-in Hybrid 100, 110 235/55R17 A12 138
100, 110 245/55R17 A12 138
BMW X2 85-170 205/60R17 A33 M+S A16 A21 A57
F2X 85-170 215/55R17 A12 M+S B10 NoP S01
e1*2007/46*1824*.. 85-170 215/60R17 A12 M+S
85-170 225/55R17 A01 A12 K2b M+S
85-170 235/50R17 A01 A12 K2b M+S
85-170 235/55R17 A01 A12 K2b M+S
BMW X2 100-115 205/65R17 A33 M+S A16 A21 A57
U2X 100-115 215/60R17 A33 M+S B10 NoE NoP
e1*2018/858*00371*.. 100-115 225/60R17 A12 M+S S01
100-115 235/55R17 A12 M+S
100-115 245/55R17 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

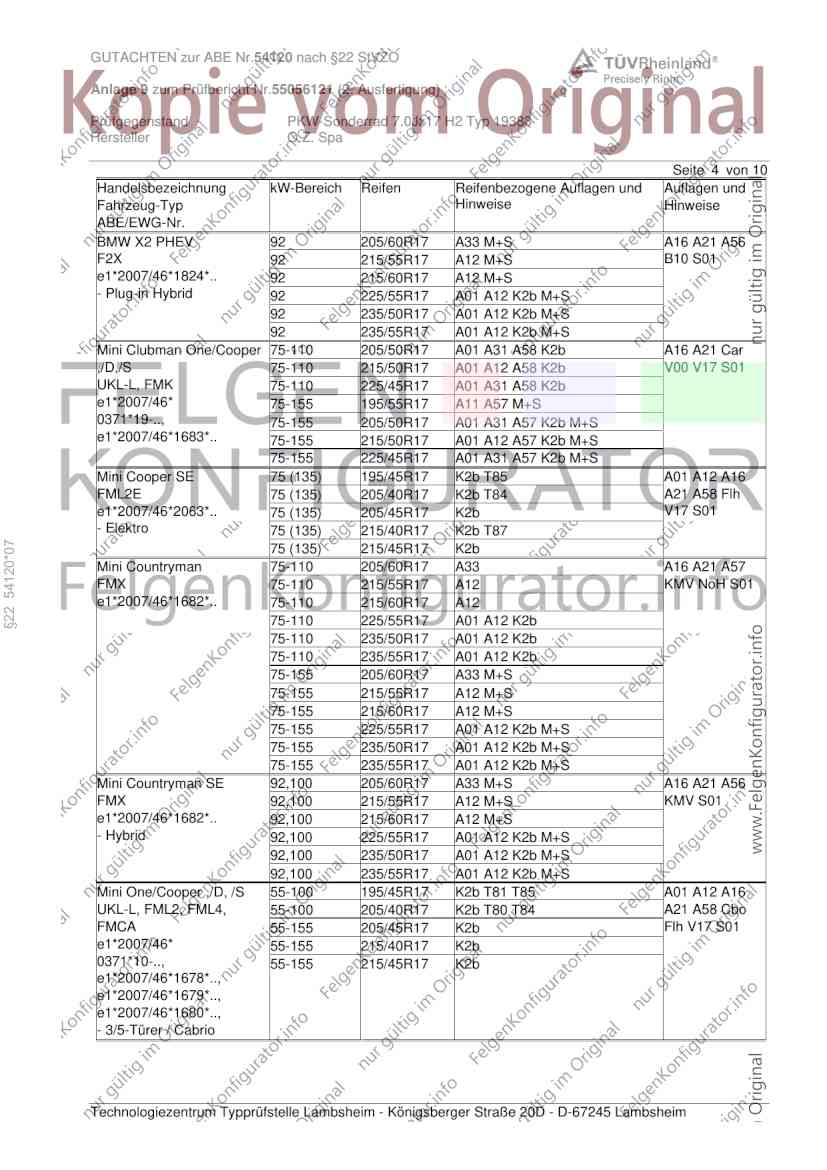

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X2 PHEV 92 205/60R17 A33 M+S A16 A21 A56
F2X 92 215/55R17 A12 M+S B10 S01
e1*2007/46*1824*.. 92 215/60R17 A12 M+S
- Plug-in Hybrid 92 225/55R17 A01 A12 K2b M+S
92 235/50R17 A01 A12 K2b M+S
92 235/55R17 A01 A12 K2b M+S
Mini Clubman One/Cooper 75-110 205/50R17 A01 A31 A58 K2b A16 A21 Car
,/D,/S 75-110 215/50R17 A01 A12 A58 K2b V00 V17 S01
UKL-L, FMK 75-110 225/45R17 A01 A31 A58 K2b
e1*2007/46* 75-155 195/55R17 A11 A57 M+S
0371*19-.., 75-155 205/50R17 A01 A31 A57 K2b M+S
e1*2007/46*1683*.. 75-155 215/50R17 A01 A12 A57 K2b M+S
75-155 225/45R17 A01 A31 A57 K2b M+S
Mini Cooper SE 75 (135) 195/45R17 K2b T85 A01 A12 A16
FML2E 75 (135) 205/40R17 K2b T84 A21 A58 Flh
e1*2007/46*2063*.. 75 (135) 205/45R17 K2b V17 S01
- Elektro 75 (135) 215/40R17 K2b T87
§22 54120*07
75 (135) 215/45R17 K2b
Mini Countryman 75-110 205/60R17 A33 A16 A21 A57
FMX 75-110 215/55R17 A12 KMV NoH S01
e1*2007/46*1682*.. 75-110 215/60R17 A12
75-110 225/55R17 A01 A12 K2b
75-110 235/50R17 A01 A12 K2b
75-110 235/55R17 A01 A12 K2b
75-155 205/60R17 A33 M+S
75-155 215/55R17 A12 M+S
75-155 215/60R17 A12 M+S
75-155 225/55R17 A01 A12 K2b M+S
75-155 235/50R17 A01 A12 K2b M+S
75-155 235/55R17 A01 A12 K2b M+S
Mini Countryman SE 92,100 205/60R17 A33 M+S A16 A21 A56
FMX 92,100 215/55R17 A12 M+S KMV S01
e1*2007/46*1682*.. 92,100 215/60R17 A12 M+S
- Hybrid 92,100 225/55R17 A01 A12 K2b M+S
92,100 235/50R17 A01 A12 K2b M+S
92,100 235/55R17 A01 A12 K2b M+S
Mini One/Cooper ,/D, /S 55-100 195/45R17 K2b T81 T85 A01 A12 A16
UKL-L, FML2, FML4, 55-100 205/40R17 K2b T80 T84 A21 A58 Cbo
FMCA 55-155 205/45R17 K2b Flh V17 S01
e1*2007/46* 55-155 215/40R17 K2b
0371*10-.., 55-155 215/45R17 K2b
e1*2007/46*1678*..,
e1*2007/46*1679*..,
e1*2007/46*1680*..,
- 3/5-Türer / Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 5 von 10
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
§22 54120*07
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 6 von 10
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
§22 54120*07
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360mm an
Achse 1.

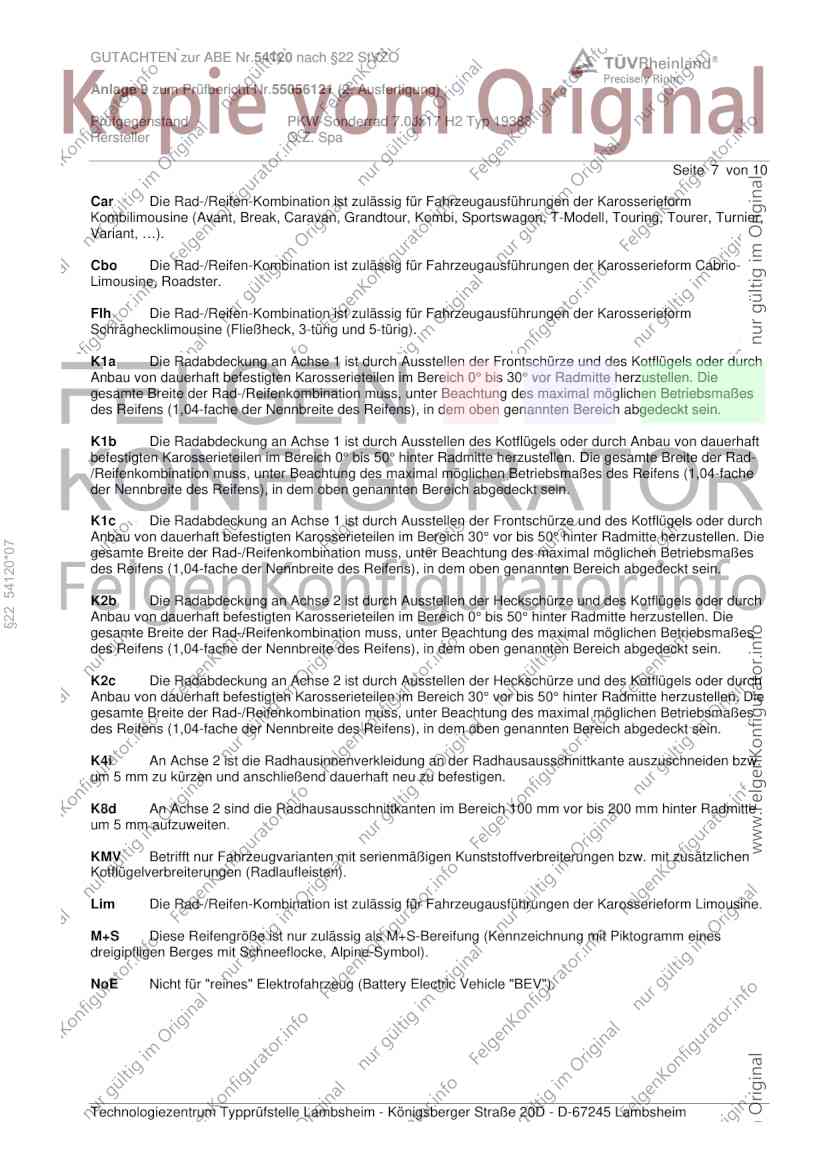

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 7 von 10
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
§22 54120*07
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").

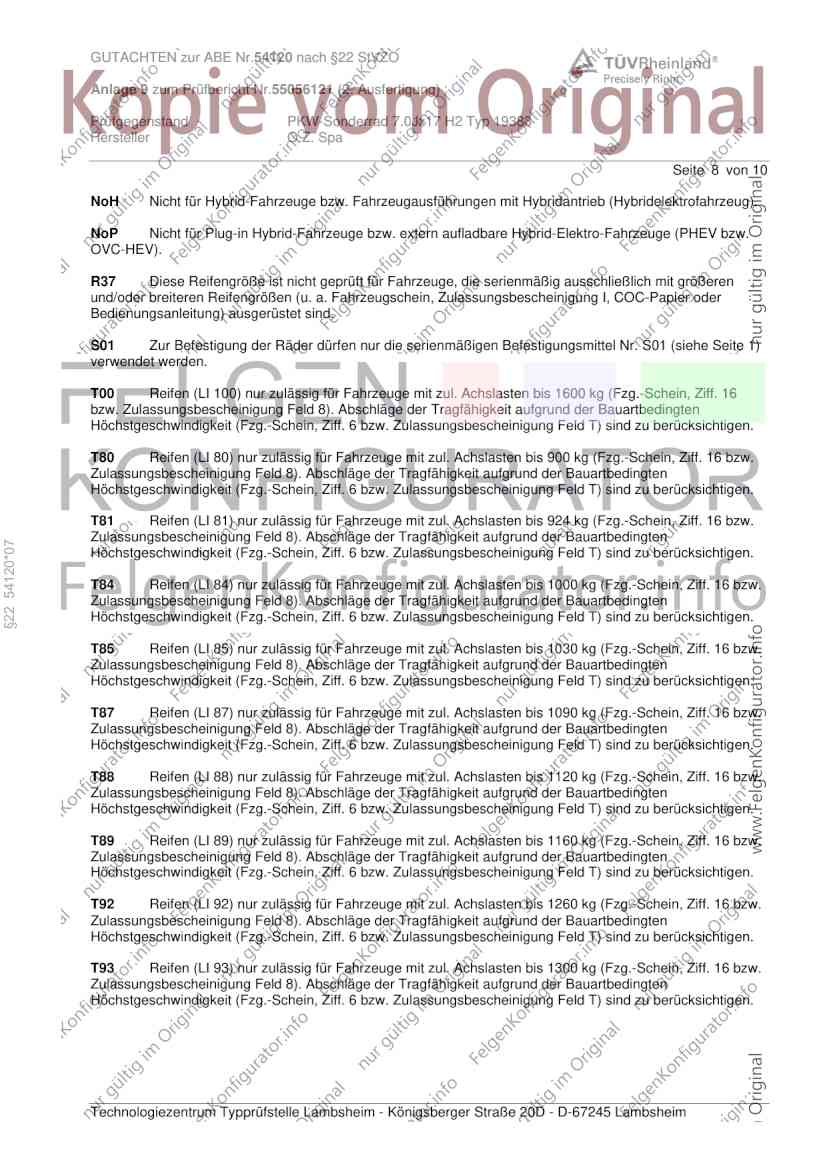

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 8 von 10
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 54120*07
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.

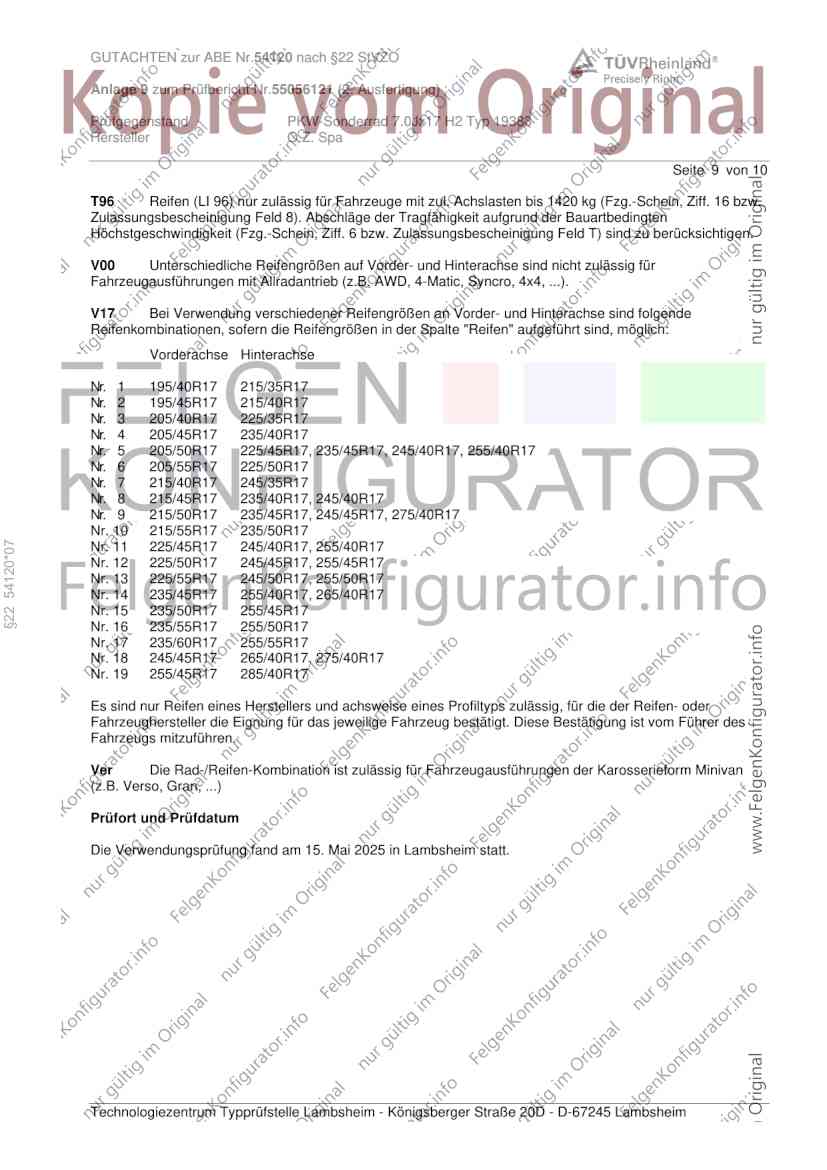

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 9 von 10
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
§22 54120*07
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Minivan
(z.B. Verso, Gran, ...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Mai 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Mai 2025
Pohl 00447319.DOCX
§22 54120*07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
