GUTACHTEN zur ABE Nr. 51482 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55802517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ 19283
Hersteller O.Z. Spa
Seite 1 von 7
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW72
Typ 19283
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
503 19283 503 / Ø73,1-Ø66,6 5/112/66,7 45 690 2150
Kennzeichnungen
KBA-Nummer 51482
Herstellerzeichen MSW
Radtyp und Ausführung 19283 503
Radgröße 7Jx17H2
Einpresstiefe ET 45
Herkunftsmerkmal --
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kegel 60° 140 27,5 81720168
M14x1,25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51482 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55802517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ 19283
Hersteller O.Z. Spa
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 2er Active 70-141 205/50R17 A01 A91 K2b A14 A21 A57
Tourer 70-141 205/55R17 A01 A91 K2b Flh V00 V17
UKL-L, F2AT 70-141 215/50R17 A01 A12 K2b S02
e1*2007/46* 70-141 215/55R17 A01 A12 K2b
0371*13-..; 70-141 225/50R17 A01 A12 K1a K2a K2b
e1*2007/46*1675*.. 70-141 235/50R17 A01 A12 K1c K2c K8d
70-170 195/55R17 A31 M+S
70-170 205/50R17 A01 A91 K2b M+S
70-170 205/55R17 A01 A91 K2b M+S
70-170 215/50R17 A01 A12 K2b M+S
70-170 215/55R17 A01 A12 K2b M+S
70-170 225/50R17 A01 A12 K1a K2a K2b M+S
BMW 2er Gran Tourer 70-110 205/50R17 A01 A91 K2b T89 T93 A14 A21 A57
UKL-L, F2GT 70-110 205/55R17 A01 A91 K2b V00 V17 Ver
e1*2007/46* 70-110 215/50R17 A01 A12 K2b S02
0371*18-..; 70-110 215/55R17 A01 A12 K2b
e1*2007/46*1677*.. 70-110 225/50R17 A01 A12 K1a K2a K2b
70-110 235/50R17 A01 A12 K1c K2c K8d
70-141 195/55R17 A31 M+S T88 T92
70-141 205/50R17 A01 A91 K2b M+S T89 T93
70-141 205/55R17 A01 A91 K2b M+S
70-141 215/50R17 A01 A12 K2b M+S
70-141 215/55R17 A01 A12 K2b M+S
70-141 225/50R17 A01 A12 K1a K2a K2b M+S
BMW X1 85-170 205/60R17 A13 M+S A14 A21 A57
UKL-L, F1X 85-170 215/55R17 A91 M+S S02
e1*2007/46* 85-170 215/60R17 A12 M+S
0371*19-..; 85-170 225/55R17 A01 A12 K2b M+S
e1*2007/46*1676*.. 85-170 235/50R17 A01 A12 K2b M+S
85-170 235/55R17 A01 A12 K2b M+S
Mini Clubman 75-110 205/50R17 A01 A31 A58 K2b A14 A21 Car
One/Cooper ,/D,/S 75-110 225/45R17 A01 A31 A58 K2b S02
UKL-L, FMK 75-141 195/55R17 A11 A57 M+S
e1*2007/46* 75-141 205/50R17 A01 A31 A57 K2b M+S
0371*19-.., 75-141 215/50R17 A01 A12 A58 K2b
e1*2007/46*1683*.. 75-141 225/45R17 A01 A31 A57 K2b M+S
Mini One/Cooper ,/D, 55-100 195/45R17 K2b T81 T85 A01 A12 A14
/S 55-100 205/40R17 K2b T80 T84 A21 A58 Cbo
UKL-L, FML2, FML4, 55-155 205/45R17 K2b Flh S02
FMCA 55-155 215/40R17 K1a K1b K2b K4i K6w
e1*2007/46* 55-155 215/45R17 K1a K1b K2b K4i K6w
0371*10-..,
e1*2007/46*1678*..,
e1*2007/46*1679*..,
e1*2007/46*1680*..,
- 3/5-Türer / Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51482 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55802517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ 19283
Hersteller O.Z. Spa
Seite 3 von 7

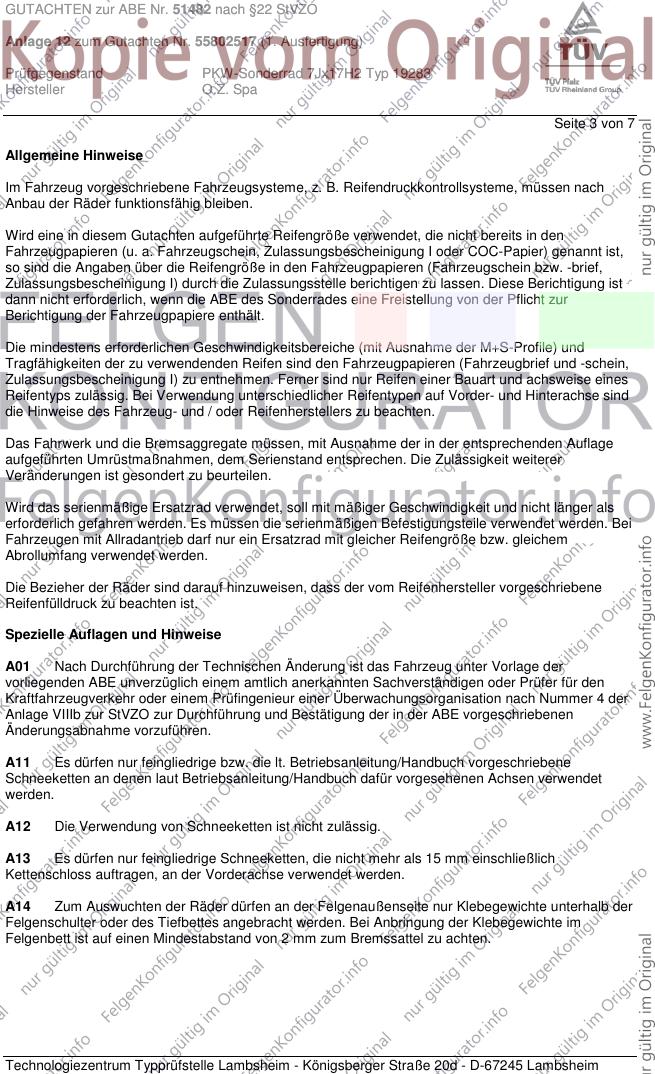

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51482 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55802517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ 19283
Hersteller O.Z. Spa
Seite 4 von 7
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51482 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55802517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ 19283
Hersteller O.Z. Spa
Seite 5 von 7
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51482 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55802517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ 19283
Hersteller O.Z. Spa
Seite 6 von 7

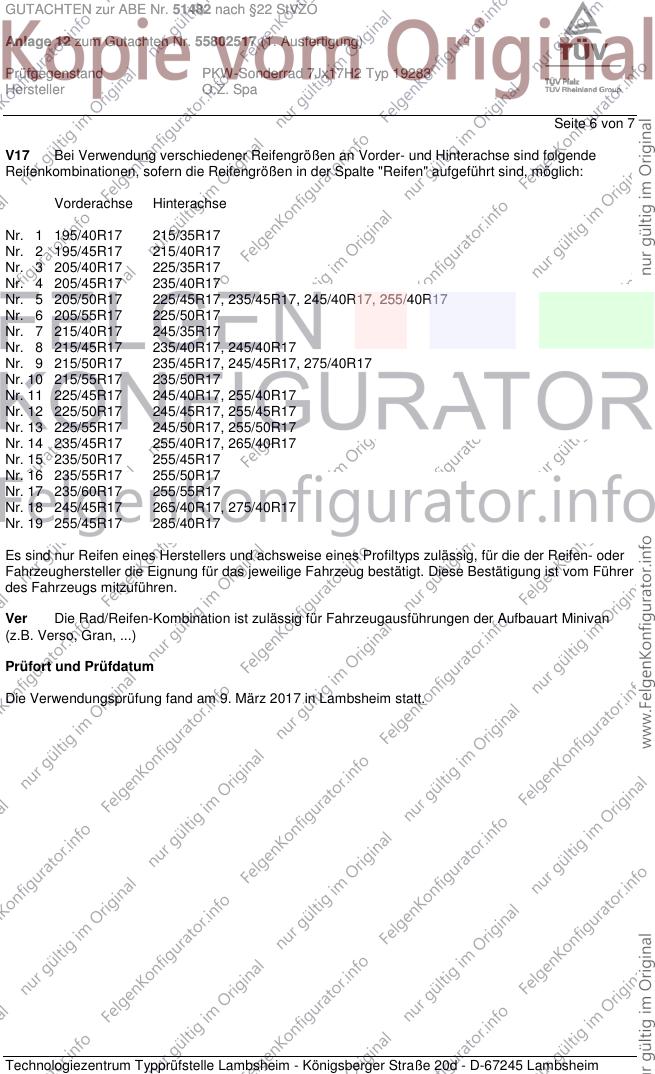

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. März 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51482 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55802517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ 19283
Hersteller O.Z. Spa
Seite 7 von 7

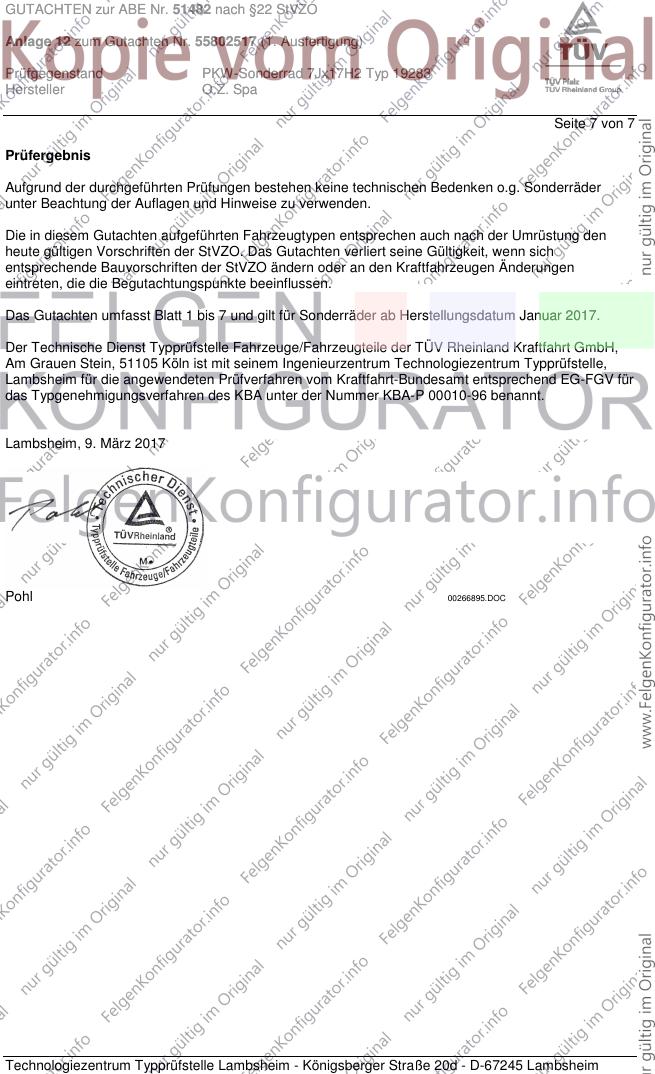

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. März 2017
Pohl 00266895.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
