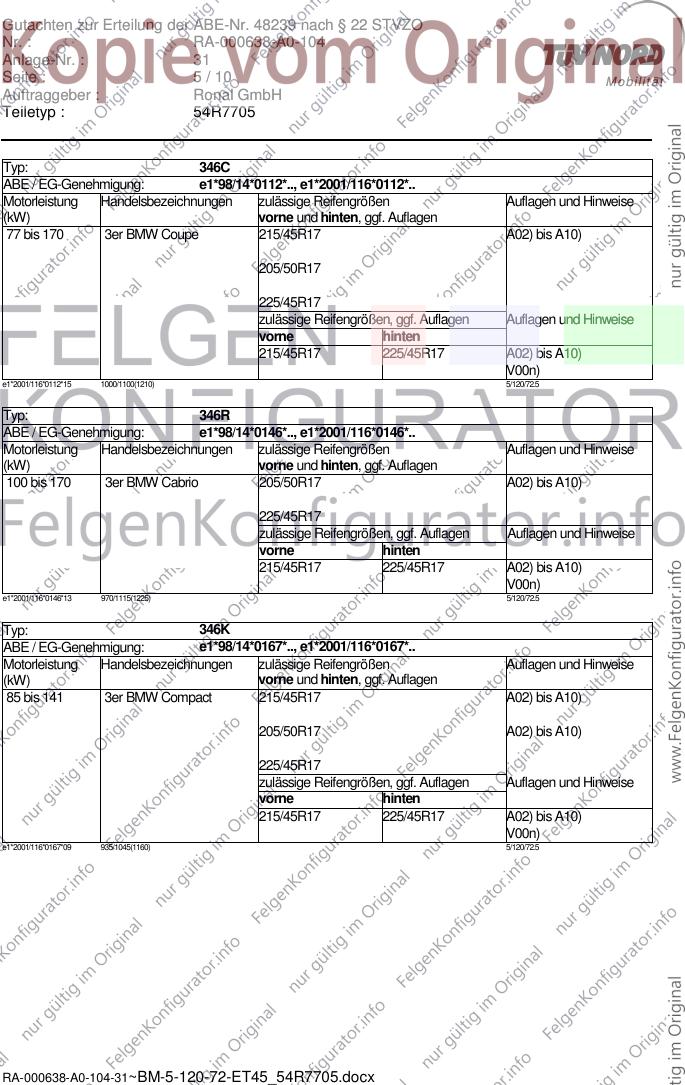

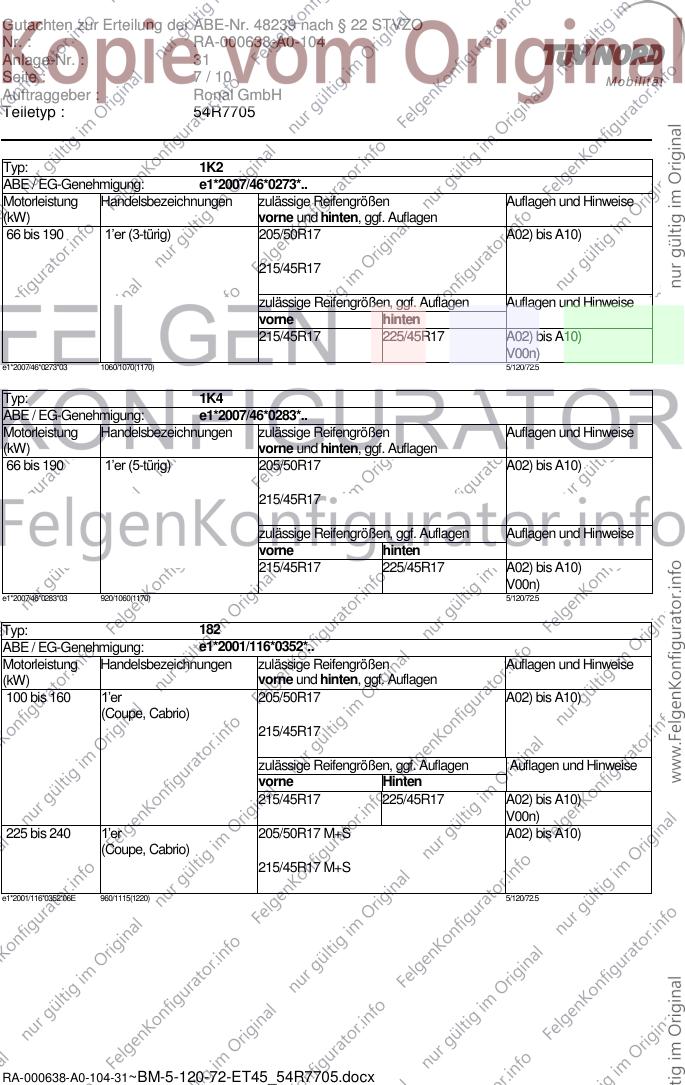

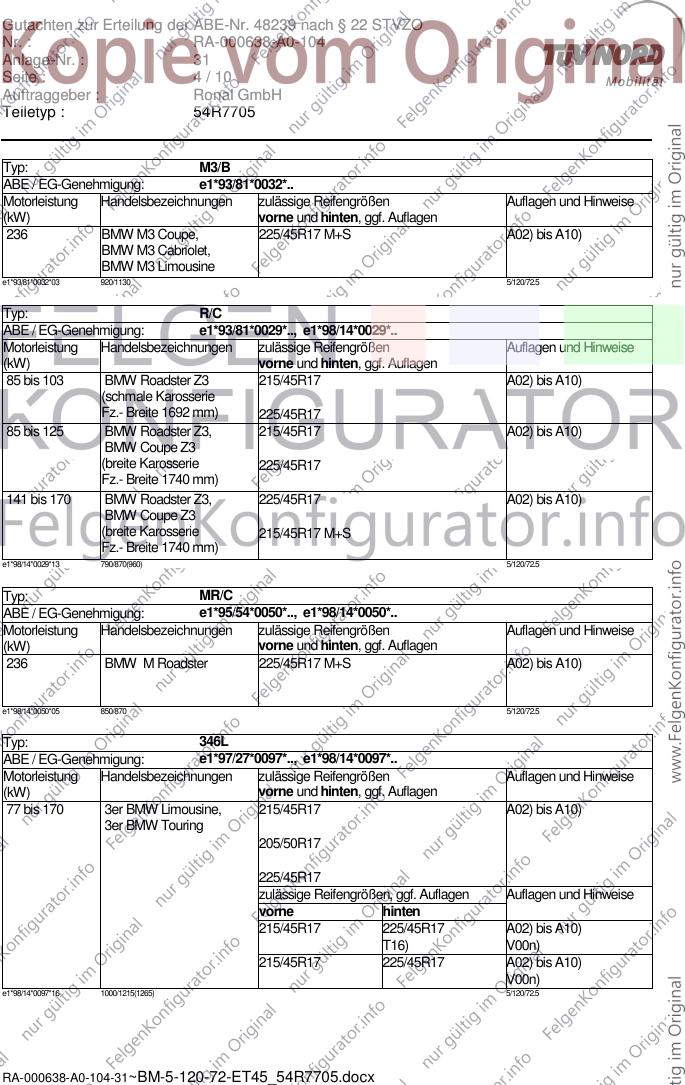

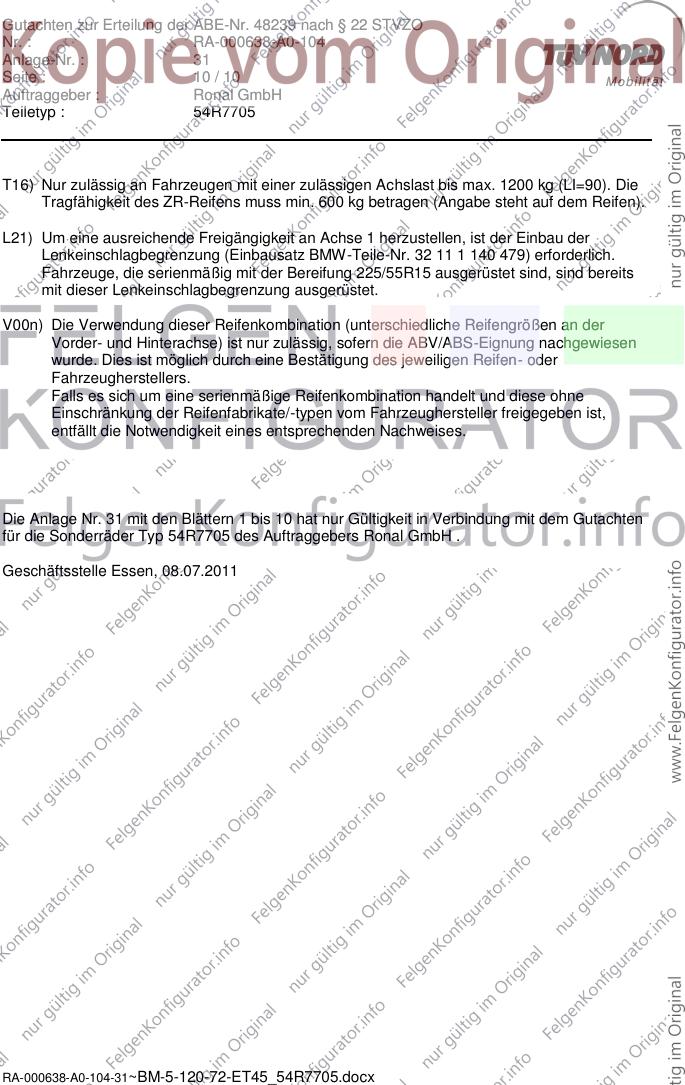

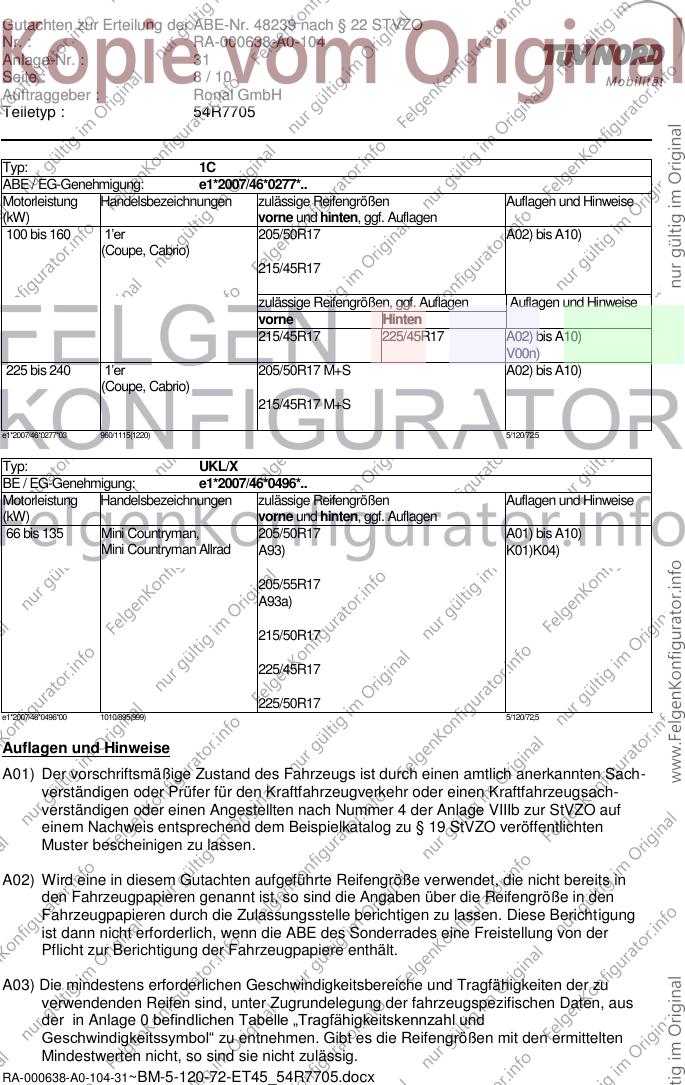

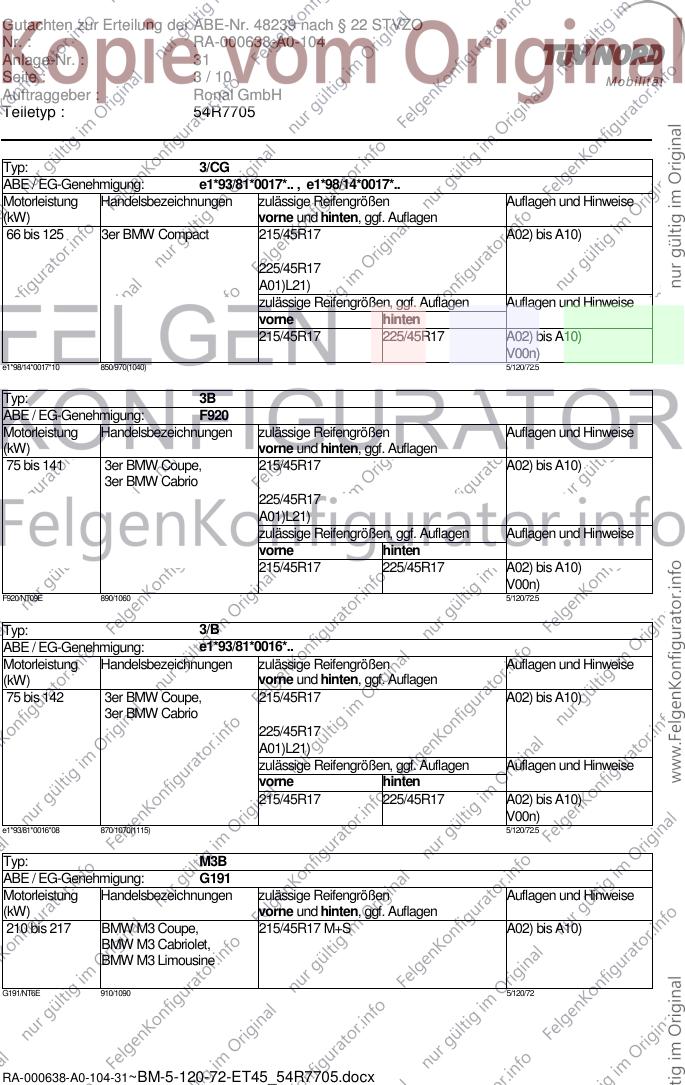

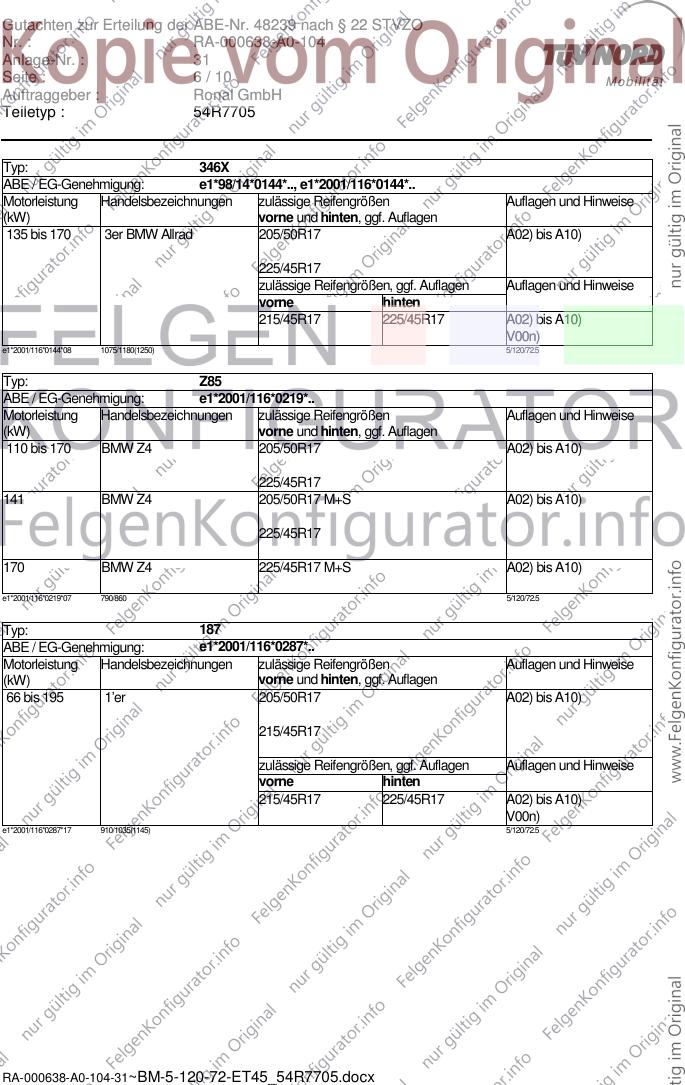

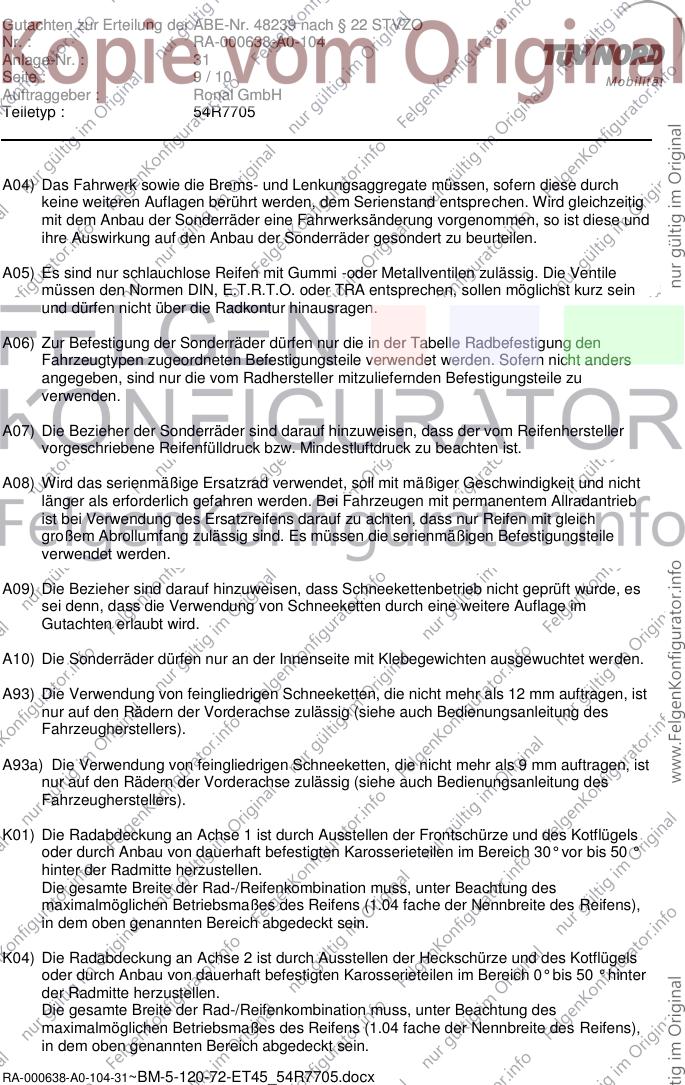

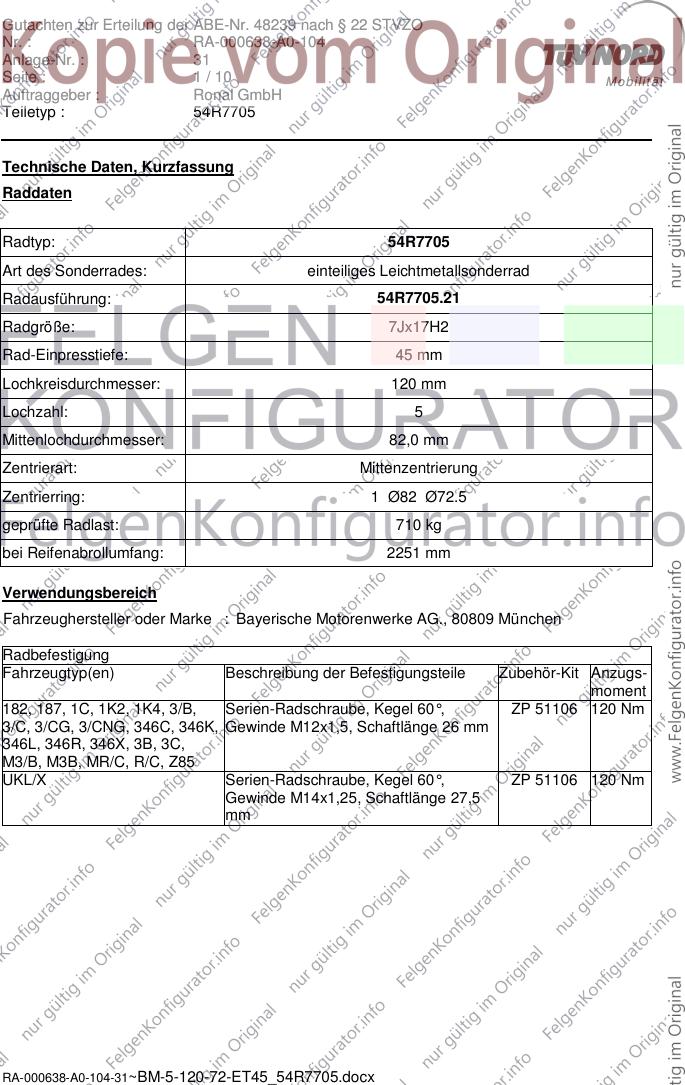

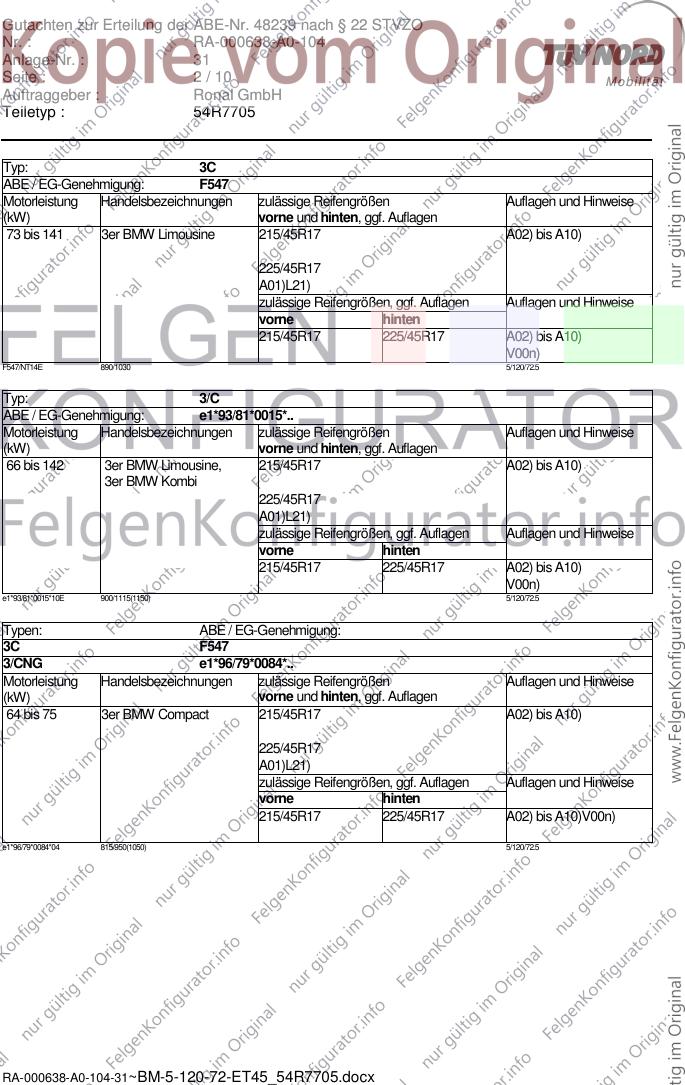

Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 1 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R7705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 54R7705.21
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø82 Ø72.5
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2251 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Bayerische Motorenwerke AG., 80809 München
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
182, 187, 1C, 1K2, 1K4, 3/B, Serien-Radschraube, Kegel 60°, ZP 51106 120 Nm
3/C, 3/CG, 3/CNG, 346C, 346K, Gewinde M12x1,5, Schaftlänge 26 mm
346L, 346R, 346X, 3B, 3C,
M3/B, M3B, MR/C, R/C, Z85
UKL/X Serien-Radschraube, Kegel 60°, ZP 51106 120 Nm
Gewinde M14x1,25, Schaftlänge 27,5
mm
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 2 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 3C
ABE / EG-Genehmigung: F547
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 141 3er BMW Limousine 215/45R17 A02) bis A10)
225/45R17
A01)L21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
F547/NT14E 890/1030 5/120/72.5
Typ: 3/C
ABE / EG-Genehmigung: e1*93/81*0015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 3er BMW Limousine, 215/45R17 A02) bis A10)
3er BMW Kombi
225/45R17
A01)L21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*93/81*0015*10E 900/1115(1150) 5/120/72.5
Typen: ABE / EG-Genehmigung:
3C F547
3/CNG e1*96/79*0084*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
64 bis 75 3er BMW Compact 215/45R17 A02) bis A10)
225/45R17
A01)L21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)V00n)
e1*96/79*0084*04 815/950(1050) 5/120/72.5
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 3 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 3/CG
ABE / EG-Genehmigung: e1*93/81*0017*.. , e1*98/14*0017*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 3er BMW Compact 215/45R17 A02) bis A10)
225/45R17
A01)L21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*98/14*0017*10 850/970(1040) 5/120/72.5
Typ: 3B
ABE / EG-Genehmigung: F920
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 141 3er BMW Coupe, 215/45R17 A02) bis A10)
3er BMW Cabrio
225/45R17
A01)L21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
F920/NT09E 890/1060 5/120/72.5
Typ: 3/B
ABE / EG-Genehmigung: e1*93/81*0016*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 142 3er BMW Coupe, 215/45R17 A02) bis A10)
3er BMW Cabrio
225/45R17
A01)L21)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*93/81*0016*08 870/1070(1115) 5/120/72.5
Typ: M3B
ABE / EG-Genehmigung: G191
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 217 BMW M3 Coupe, 215/45R17 M+S A02) bis A10)
BMW M3 Cabriolet,
BMW M3 Limousine
G191/NT6E 910/1090 5/120/72
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 4 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: M3/B
ABE / EG-Genehmigung: e1*93/81*0032*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
236 BMW M3 Coupe, 225/45R17 M+S A02) bis A10)
BMW M3 Cabriolet,
BMW M3 Limousine
e1*93/81*0032*03 920/1130 5/120/72.5
Typ: R/C
ABE / EG-Genehmigung: e1*93/81*0029*.., e1*98/14*0029*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 103 BMW Roadster Z3 215/45R17 A02) bis A10)
(schmale Karosserie
Fz.- Breite 1692 mm) 225/45R17
85 bis 125 BMW Roadster Z3, 215/45R17 A02) bis A10)
BMW Coupe Z3
(breite Karosserie 225/45R17
Fz.- Breite 1740 mm)
141 bis 170 BMW Roadster Z3, 225/45R17 A02) bis A10)
BMW Coupe Z3
(breite Karosserie 215/45R17 M+S
Fz.- Breite 1740 mm)
e1*98/14*0029*13 790/870(960) 5/120/72.5
Typ: MR/C
ABE / EG-Genehmigung: e1*95/54*0050*.., e1*98/14*0050*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
236 BMW M Roadster 225/45R17 M+S A02) bis A10)
e1*98/14*0050*05 850/870 5/120/72.5
Typ: 346L
ABE / EG-Genehmigung: e1*97/27*0097*.., e1*98/14*0097*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 170 3er BMW Limousine, 215/45R17 A02) bis A10)
3er BMW Touring
205/50R17
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
T16) V00n)
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*98/14*0097*16 1000/1215(1265) 5/120/72.5
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 5 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 346C
ABE / EG-Genehmigung: e1*98/14*0112*.., e1*2001/116*0112*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 170 3er BMW Coupe 215/45R17 A02) bis A10)
205/50R17
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*2001/116*0112*15 1000/1100(1210) 5/120/72.5
Typ: 346R
ABE / EG-Genehmigung: e1*98/14*0146*.., e1*2001/116*0146*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 170 3er BMW Cabrio 205/50R17 A02) bis A10)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*2001/116*0146*13 970/1115(1225) 5/120/72.5
Typ: 346K
ABE / EG-Genehmigung: e1*98/14*0167*.., e1*2001/116*0167*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 141 3er BMW Compact 215/45R17 A02) bis A10)
205/50R17 A02) bis A10)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*2001/116*0167*09 935/1045(1160) 5/120/72.5
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 6 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 346X
ABE / EG-Genehmigung: e1*98/14*0144*.., e1*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 bis 170 3er BMW Allrad 205/50R17 A02) bis A10)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*2001/116*0144*08 1075/1180(1250) 5/120/72.5
Typ: Z85
ABE / EG-Genehmigung: e1*2001/116*0219*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 170 BMW Z4 205/50R17 A02) bis A10)
225/45R17
141 BMW Z4 205/50R17 M+S A02) bis A10)
225/45R17
170 BMW Z4 225/45R17 M+S A02) bis A10)
e1*2001/116*0219*07 790/860 5/120/72.5
Typ: 187
ABE / EG-Genehmigung: e1*2001/116*0287*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 195 1’er 205/50R17 A02) bis A10)
215/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*2001/116*0287*17 910/1035(1145) 5/120/72.5
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 7 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 1K2
ABE / EG-Genehmigung: e1*2007/46*0273*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 190 1’er (3-türig) 205/50R17 A02) bis A10)
215/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*2007/46*0273*03 1060/1070(1170) 5/120/72.5
Typ: 1K4
ABE / EG-Genehmigung: e1*2007/46*0283*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 190 1’er (5-türig) 205/50R17 A02) bis A10)
215/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
e1*2007/46*0283*03 920/1060(1170) 5/120/72.5
Typ: 182
ABE / EG-Genehmigung: e1*2001/116*0352*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 160 1’er 205/50R17 A02) bis A10)
(Coupe, Cabrio)
215/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne Hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
225 bis 240 1’er 205/50R17 M+S A02) bis A10)
(Coupe, Cabrio)
215/45R17 M+S
e1*2001/116*0352*06E 960/1115(1220) 5/120/72.5
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 8 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ: 1C
ABE / EG-Genehmigung: e1*2007/46*0277*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 160 1’er 205/50R17 A02) bis A10)
(Coupe, Cabrio)
215/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne Hinten
215/45R17 225/45R17 A02) bis A10)
V00n)
225 bis 240 1’er 205/50R17 M+S A02) bis A10)
(Coupe, Cabrio)
215/45R17 M+S
e1*2007/46*0277*03 960/1115(1220) 5/120/72.5
Typ: UKL/X
BE / EG-Genehmigung: e1*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 135 Mini Countryman, 205/50R17 A01) bis A10)
Mini Countryman Allrad A93) K01)K04)
205/55R17
A93a)
215/50R17
225/45R17
225/50R17
e1*2007/46*0496*00 1010/895(999) 5/120/72,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 9 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50 ° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
Gutachten zur Erteilung der ABE-Nr. 48239 nach § 22 STVZO
Nr. : RA-000638-A0-104
Anlage-Nr. : 31
Seite : 10 / 10 M o b ilit ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
T16) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg (LI=90). Die
Tragfähigkeit des ZR-Reifens muss min. 600 kg betragen (Angabe steht auf dem Reifen).
L21) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, ist der Einbau der
Lenkeinschlagbegrenzung (Einbausatz BMW-Teile-Nr. 32 11 1 140 479) erforderlich.
Fahrzeuge, die serienmäßig mit der Bereifung 225/55R15 ausgerüstet sind, sind bereits
mit dieser Lenkeinschlagbegrenzung ausgerüstet.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist,
entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 31 mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R7705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 08.07.2011
RA-000638-A0-104-31~BM-5-120-72-ET45_54R7705.docx
