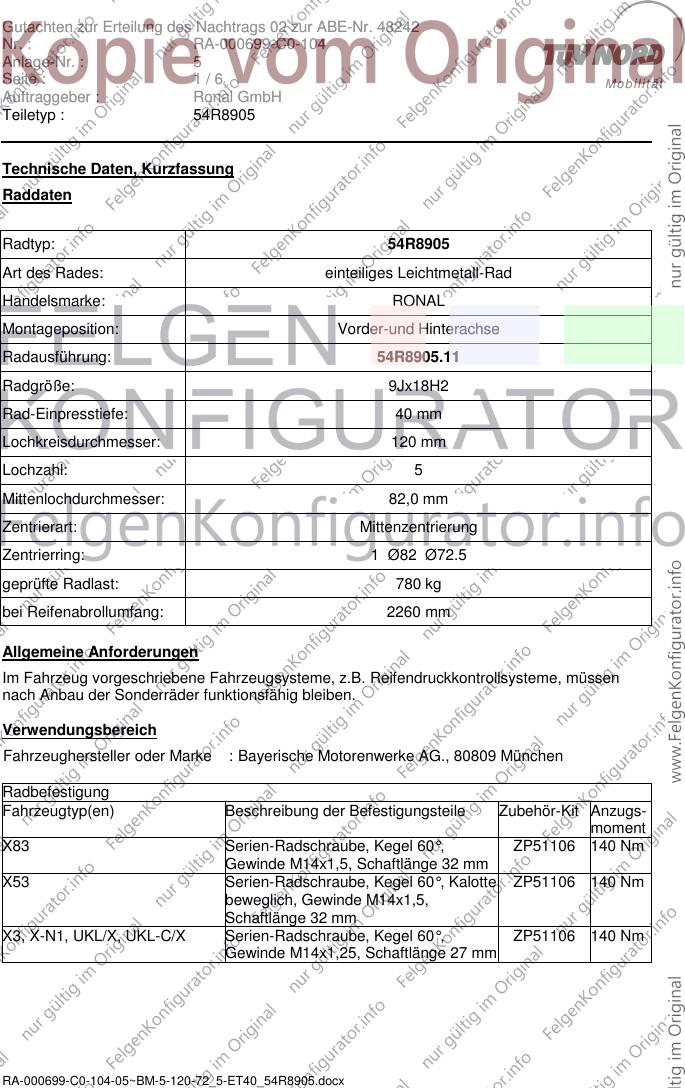

Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48242
Nr. : RA-000699-C0-104
Anlage-Nr. : 5
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R8905
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 54R8905.11
Radgröße: 9Jx18H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø82 Ø72.5
geprüfte Radlast: 780 kg
bei Reifenabrollumfang: 2260 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Bayerische Motorenwerke AG., 80809 München
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
X83 Serien-Radschraube, Kegel 60°, ZP51106 140 Nm
Gewinde M14x1,5, Schaftlänge 32 mm
X53 Serien-Radschraube, Kegel 60°, Kalotte ZP51106 140 Nm
beweglich, Gewinde M14x1,5,
Schaftlänge 32 mm
X3, X-N1, UKL/X, UKL-C/X Serien-Radschraube, Kegel 60°, ZP51106 140 Nm
Gewinde M14x1,25, Schaftlänge 27 mm
RA-000699-C0-104-05~BM-5-120-72_5-ET40_54R8905.docx

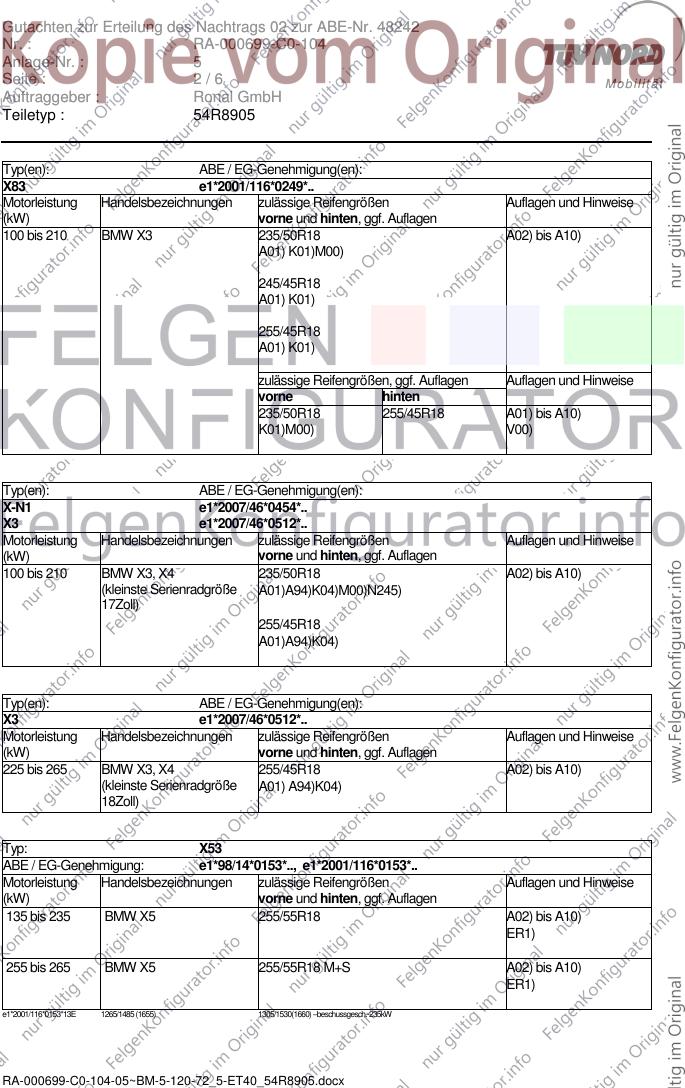

Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48242
Nr. : RA-000699-C0-104
Anlage-Nr. : 5
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Typ(en): ABE / EG-Genehmigung(en):
X83 e1*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3 235/50R18 A02) bis A10)
A01) K01)M00)
245/45R18
A01) K01)
255/45R18
A01) K01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/50R18 255/45R18 A01) bis A10)
K01)M00) V00)
Typ(en): ABE / EG-Genehmigung(en):
X-N1 e1*2007/46*0454*..
X3 e1*2007/46*0512*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3, X4 235/50R18 A02) bis A10)
(kleinste Serienradgröße A01)A94)K04)M00)N245)
17Zoll)
255/45R18
A01)A94)K04)
Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 265 BMW X3, X4 255/45R18 A02) bis A10)
(kleinste Serienradgröße A01) A94)K04)
18Zoll)
Typ: X53
ABE / EG-Genehmigung: e1*98/14*0153*.., e1*2001/116*0153*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 bis 235 BMW X5 255/55R18 A02) bis A10)
ER1)
255 bis 265 BMW X5 255/55R18 M+S A02) bis A10)
ER1)
e1*2001/116*0153*13E 1265/1485 (1655) 1305/1530(1660) –beschussgesch.-235kW
RA-000699-C0-104-05~BM-5-120-72_5-ET40_54R8905.docx

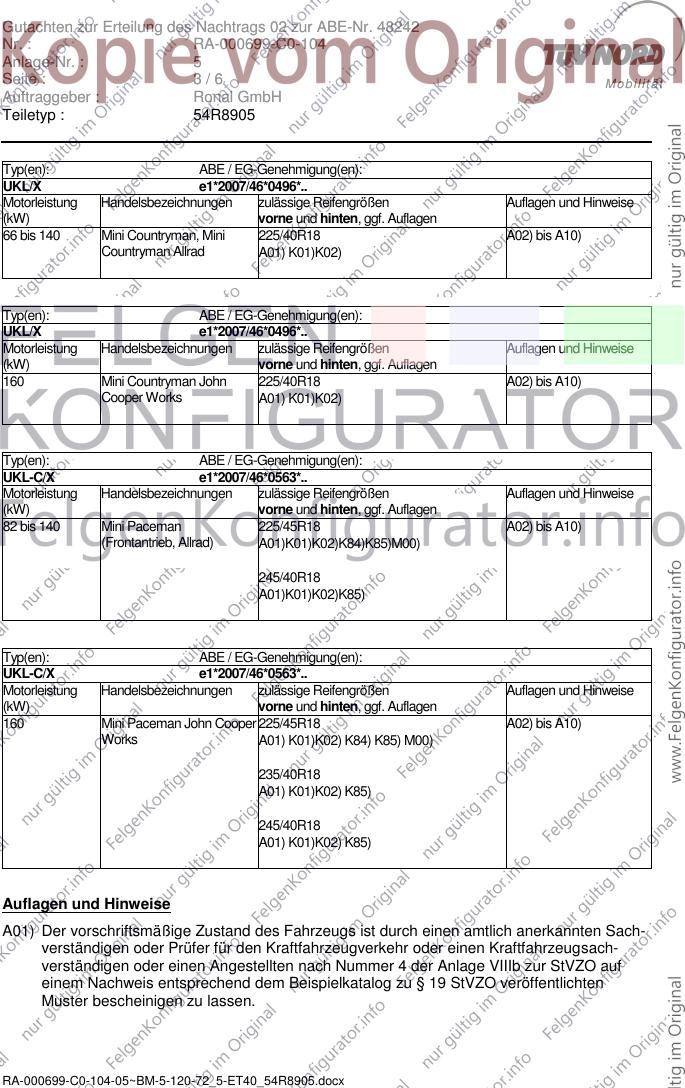

Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48242
Nr. : RA-000699-C0-104
Anlage-Nr. : 5
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
Typ(en): ABE / EG-Genehmigung(en):
UKL/X e1*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 140 Mini Countryman, Mini 225/40R18 A02) bis A10)
Countryman Allrad A01) K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
UKL/X e1*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 Mini Countryman John 225/40R18 A02) bis A10)
Cooper Works A01) K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 140 Mini Paceman 225/45R18 A02) bis A10)
(Frontantrieb, Allrad) A01)K01)K02)K84)K85)M00)
245/40R18
A01)K01)K02)K85)
Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 Mini Paceman John Cooper 225/45R18 A02) bis A10)
Works A01) K01)K02) K84) K85) M00)
235/40R18
A01) K01)K02) K85)
245/40R18
A01) K01)K02) K85)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000699-C0-104-05~BM-5-120-72_5-ET40_54R8905.docx

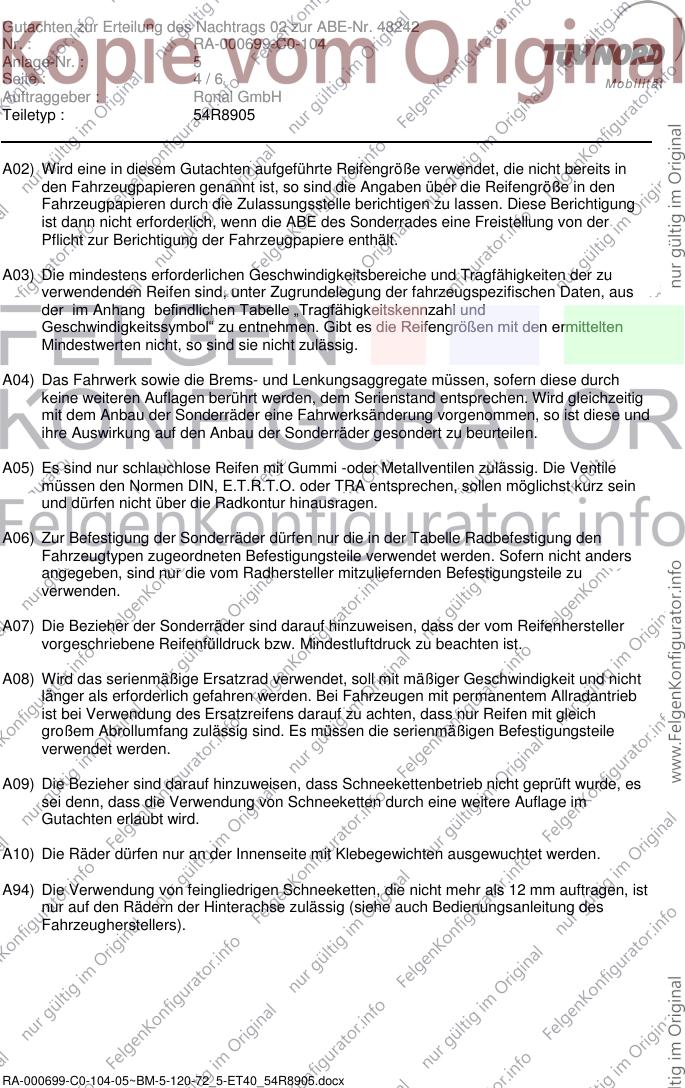

Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48242
Nr. : RA-000699-C0-104
Anlage-Nr. : 5
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000699-C0-104-05~BM-5-120-72_5-ET40_54R8905.docx

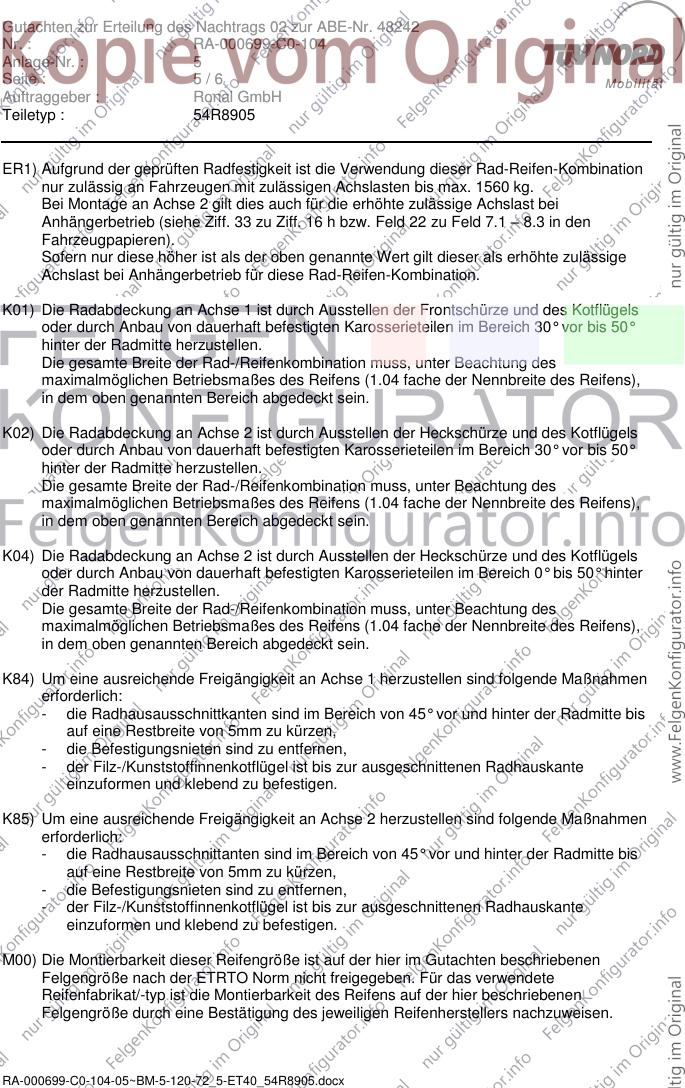

Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48242
Nr. : RA-000699-C0-104
Anlage-Nr. : 5
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1560 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K84) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind im Bereich von 45° vor und hinter der Radmitte bis
auf eine Restbreite von 5mm zu kürzen,
- die Befestigungsnieten sind zu entfernen,
- der Filz-/Kunststoffinnenkotflügel ist bis zur ausgeschnittenen Radhauskante
einzuformen und klebend zu befestigen.
K85) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittanten sind im Bereich von 45° vor und hinter der Radmitte bis
auf eine Restbreite von 5mm zu kürzen,
- die Befestigungsnieten sind zu entfernen,
- der Filz-/Kunststoffinnenkotflügel ist bis zur ausgeschnittenen Radhauskante
einzuformen und klebend zu befestigen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
RA-000699-C0-104-05~BM-5-120-72_5-ET40_54R8905.docx

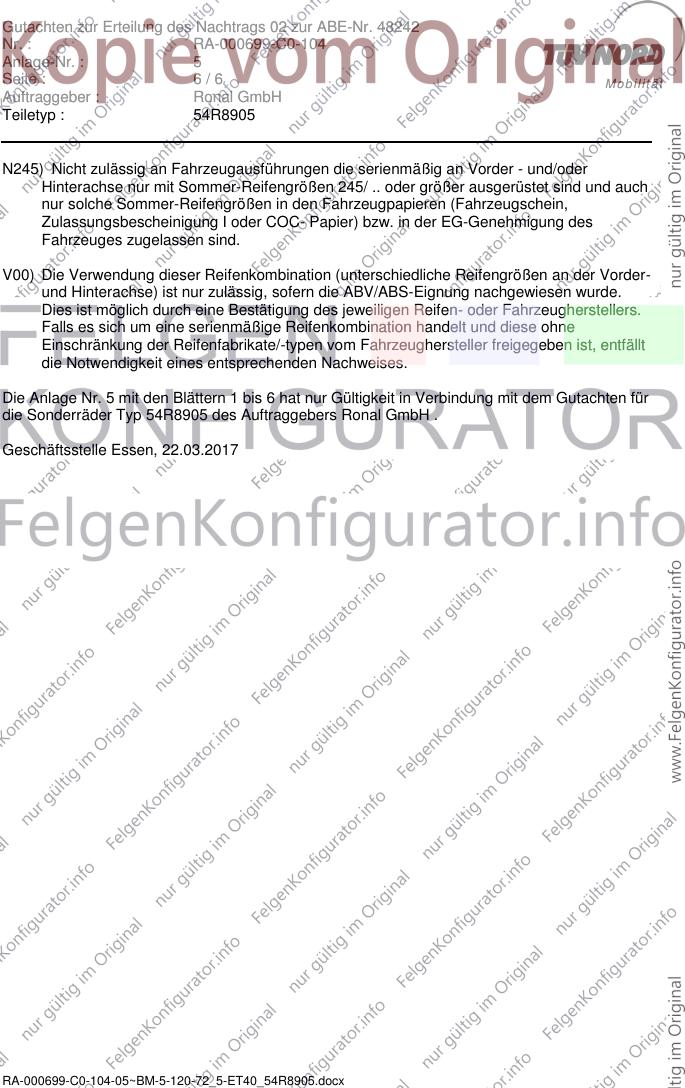

Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48242
Nr. : RA-000699-C0-104
Anlage-Nr. : 5
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R8905
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 5 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ 54R8905 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 22.03.2017
RA-000699-C0-104-05~BM-5-120-72_5-ET40_54R8905.docx
