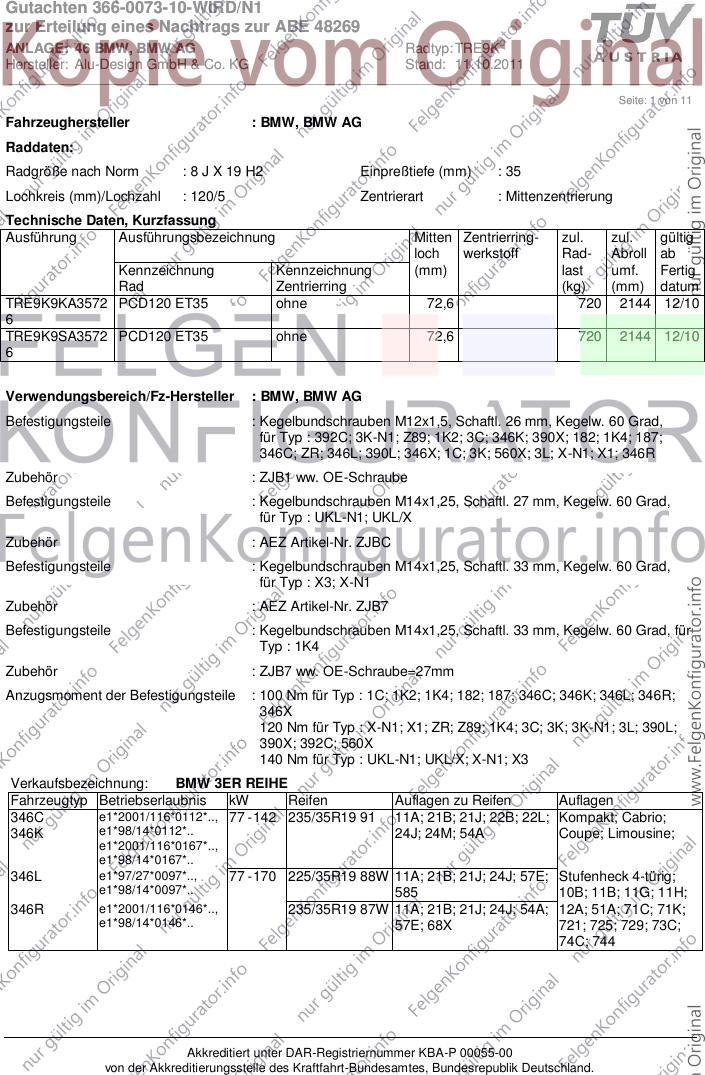

Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TRE9K9KA3572 PCD120 ET35 ohne 72,6 720 2144 12/10
6
TRE9K9SA3572 PCD120 ET35 ohne 72,6 720 2144 12/10
6
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : 392C; 3K-N1; Z89; 1K2; 3C; 346K; 390X; 182; 1K4; 187;
346C; ZR; 346L; 390L; 346X; 1C; 3K; 560X; 3L; X-N1; X1; 346R
Zubehör : ZJB1 ww. OE-Schraube
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : UKL-N1; UKL/X
Zubehör : AEZ Artikel-Nr. ZJBC
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : X3; X-N1
Zubehör : AEZ Artikel-Nr. ZJB7
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad, für
Typ : 1K4
Zubehör : ZJB7 ww. OE-Schraube=27mm
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : 1C; 1K2; 1K4; 182; 187; 346C; 346K; 346L; 346R;
346X
120 Nm für Typ : X-N1; X1; ZR; Z89; 1K4; 3C; 3K; 3K-N1; 3L; 390L;
390X; 392C; 560X
140 Nm für Typ : UKL-N1; UKL/X; X-N1; X3
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
346C e1*2001/116*0112*.., 77 - 142 235/35R19 91 11A; 21B; 21J; 22B; 22L; Kompakt; Cabrio;
346K e1*98/14*0112*.. 24J; 24M; 54A Coupe; Limousine;
e1*2001/116*0167*..,
e1*98/14*0167*..
346L e1*97/27*0097*.., 77 - 170 225/35R19 88W 11A; 21B; 21J; 24J; 57E; Stufenheck 4-türig;
e1*98/14*0097*.. 585 10B; 11B; 11G; 11H;
346R e1*2001/116*0146*.., 235/35R19 87W 11A; 21B; 21J; 24J; 54A; 12A; 51A; 71C; 71K;
e1*98/14*0146*.. 57E; 68X 721; 725; 729; 73C;
74C; 744
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

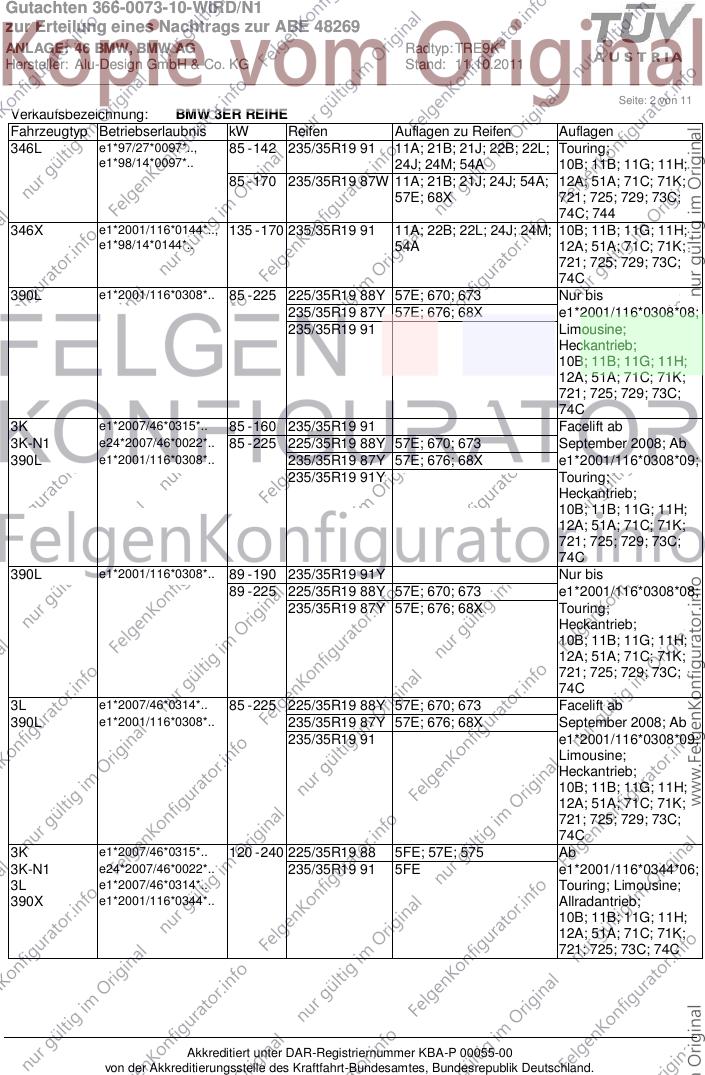

Seite: 2 von 11
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
346L e1*97/27*0097*.., 85 - 142 235/35R19 91 11A; 21B; 21J; 22B; 22L; Touring;
e1*98/14*0097*.. 24J; 24M; 54A 10B; 11B; 11G; 11H;
85 - 170 235/35R19 87W 11A; 21B; 21J; 24J; 54A; 12A; 51A; 71C; 71K;
57E; 68X 721; 725; 729; 73C;
74C; 744
346X e1*2001/116*0144*.., 135 - 170 235/35R19 91 11A; 22B; 22L; 24J; 24M; 10B; 11B; 11G; 11H;
e1*98/14*0144*.. 54A 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C
390L e1*2001/116*0308*.. 85 - 225 225/35R19 88Y 57E; 670; 673 Nur bis
235/35R19 87Y 57E; 676; 68X e1*2001/116*0308*08;
235/35R19 91 Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C
3K e1*2007/46*0315*.. 85 - 160 235/35R19 91 Facelift ab
3K-N1 e24*2007/46*0022*.. 85 - 225 225/35R19 88Y 57E; 670; 673 September 2008; Ab
390L e1*2001/116*0308*.. 235/35R19 87Y 57E; 676; 68X e1*2001/116*0308*09;
235/35R19 91Y Touring;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C
390L e1*2001/116*0308*.. 89 - 190 235/35R19 91Y Nur bis
89 - 225 225/35R19 88Y 57E; 670; 673 e1*2001/116*0308*08;
235/35R19 87Y 57E; 676; 68X Touring;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C
3L e1*2007/46*0314*.. 85 - 225 225/35R19 88Y 57E; 670; 673 Facelift ab
390L e1*2001/116*0308*.. 235/35R19 87Y 57E; 676; 68X September 2008; Ab
235/35R19 91 e1*2001/116*0308*09;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C
3K e1*2007/46*0315*.. 120 - 240 225/35R19 88 5FE; 57E; 575 Ab
3K-N1 e24*2007/46*0022*.. 235/35R19 91 5FE e1*2001/116*0344*06;
3L e1*2007/46*0314*.. Touring; Limousine;
390X e1*2001/116*0344*.. Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

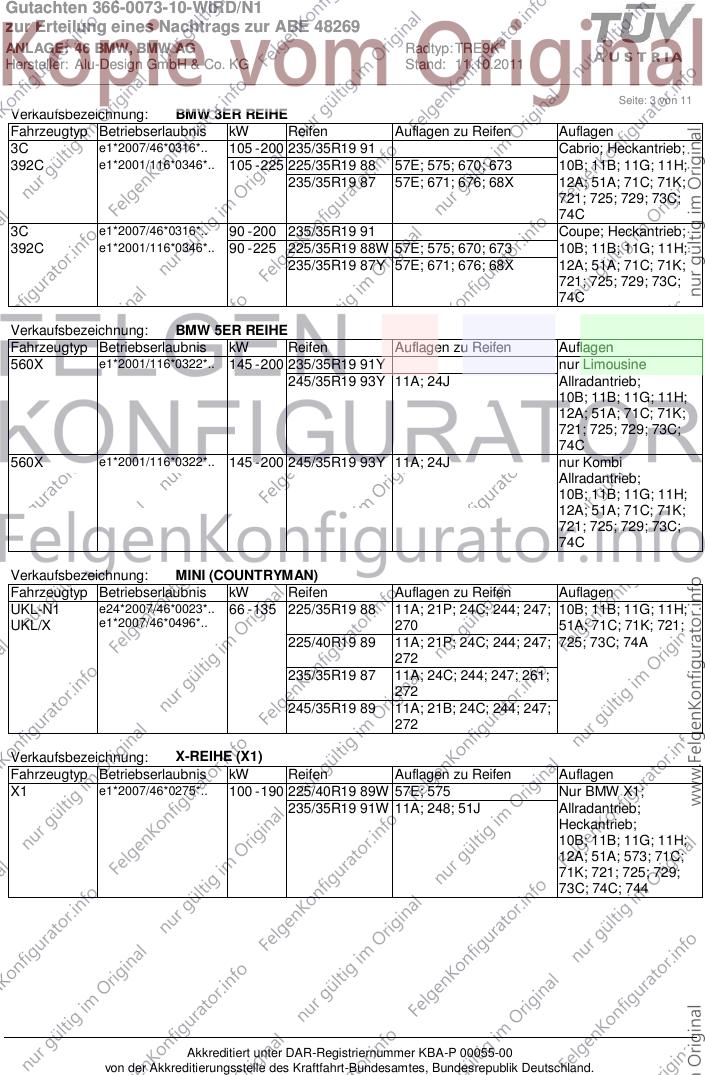

Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________
Seite: 3 von 11
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 105 - 200 235/35R19 91 Cabrio; Heckantrieb;
392C e1*2001/116*0346*.. 105 - 225 225/35R19 88 57E; 575; 670; 673 10B; 11B; 11G; 11H;
235/35R19 87 57E; 671; 676; 68X 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C
3C e1*2007/46*0316*.. 90 - 200 235/35R19 91 Coupe; Heckantrieb;
392C e1*2001/116*0346*.. 90 - 225 225/35R19 88W 57E; 575; 670; 673 10B; 11B; 11G; 11H;
235/35R19 87Y 57E; 671; 676; 68X 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C
Verkaufsbezeichnung: BMW 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
560X e1*2001/116*0322*.. 145 - 200 235/35R19 91Y nur Limousine
245/35R19 93Y 11A; 24J Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C
560X e1*2001/116*0322*.. 145 - 200 245/35R19 93Y 11A; 24J nur Kombi
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C
Verkaufsbezeichnung: MINI (COUNTRYMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-N1 e24*2007/46*0023*.. 66 - 135 225/35R19 88 11A; 21P; 24C; 244; 247; 10B; 11B; 11G; 11H;
UKL/X e1*2007/46*0496*.. 270 51A; 71C; 71K; 721;
225/40R19 89 11A; 21P; 24C; 244; 247; 725; 73C; 74A
272
235/35R19 87 11A; 24C; 244; 247; 261;
272
245/35R19 89 11A; 21B; 24C; 244; 247;
272
Verkaufsbezeichnung: X-REIHE (X1)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1 e1*2007/46*0275*.. 100 - 190 225/40R19 89W 57E; 575 Nur BMW X1;
235/35R19 91W 11A; 248; 51J Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74C; 744
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

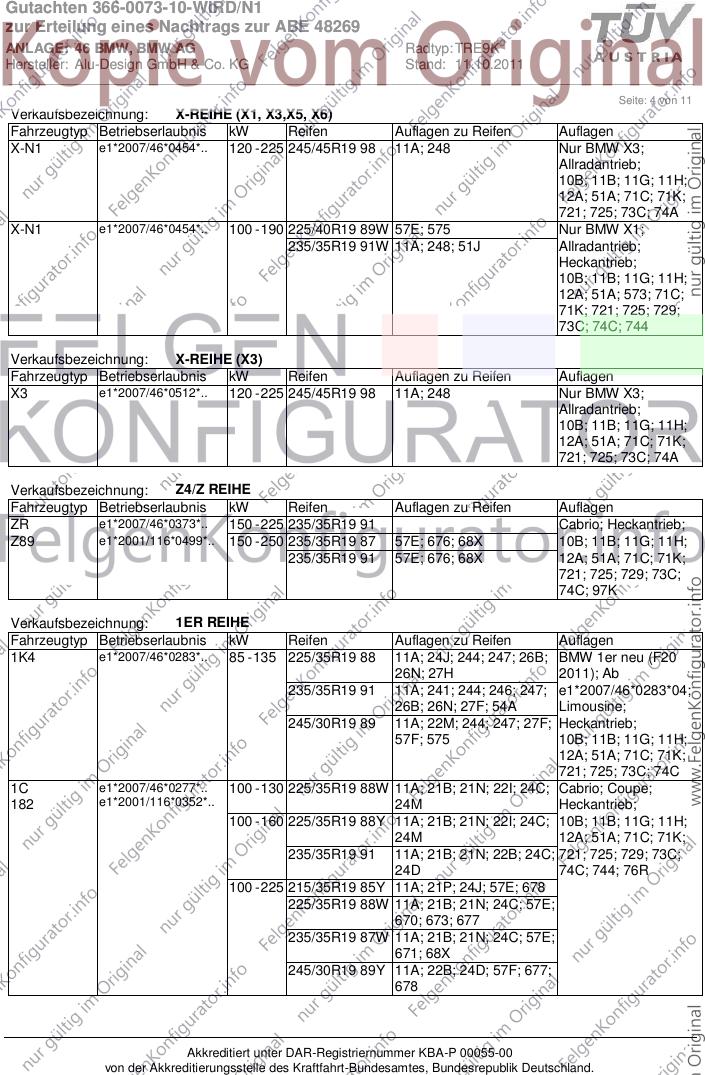

Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________
Seite: 4 von 11
Verkaufsbezeichnung: X-REIHE (X1, X3,X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 120 - 225 245/45R19 98 11A; 248 Nur BMW X3;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
X-N1 e1*2007/46*0454*.. 100 - 190 225/40R19 89W 57E; 575 Nur BMW X1;
235/35R19 91W 11A; 248; 51J Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74C; 744
Verkaufsbezeichnung: X-REIHE (X3)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X3 e1*2007/46*0512*.. 120 - 225 245/45R19 98 11A; 248 Nur BMW X3;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: Z4/Z REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZR e1*2007/46*0373*.. 150 - 225 235/35R19 91 Cabrio; Heckantrieb;
Z89 e1*2001/116*0499*.. 150 - 250 235/35R19 87 57E; 676; 68X 10B; 11B; 11G; 11H;
235/35R19 91 57E; 676; 68X 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C; 97K
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K4 e1*2007/46*0283*.. 85 - 135 225/35R19 88 11A; 24J; 244; 247; 26B; BMW 1er neu (F20
26N; 27H 2011); Ab
235/35R19 91 11A; 241; 244; 246; 247; e1*2007/46*0283*04;
26B; 26N; 27F; 54A Limousine;
245/30R19 89 11A; 22M; 244; 247; 27F; Heckantrieb;
57F; 575 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C
1C e1*2007/46*0277*.. 100 - 130 225/35R19 88W 11A; 21B; 21N; 22I; 24C; Cabrio; Coupe;
182 e1*2001/116*0352*.. 24M Heckantrieb;
100 - 160 225/35R19 88Y 11A; 21B; 21N; 22I; 24C; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
235/35R19 91 11A; 21B; 21N; 22B; 24C; 721; 725; 729; 73C;
24D 74C; 744; 76R
100 - 225 215/35R19 85Y 11A; 21P; 24J; 57E; 678
225/35R19 88W 11A; 21B; 21N; 24C; 57E;
670; 673; 677
235/35R19 87W 11A; 21B; 21N; 24C; 57E;
671; 68X
245/30R19 89Y 11A; 22B; 24D; 57F; 677;
678
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

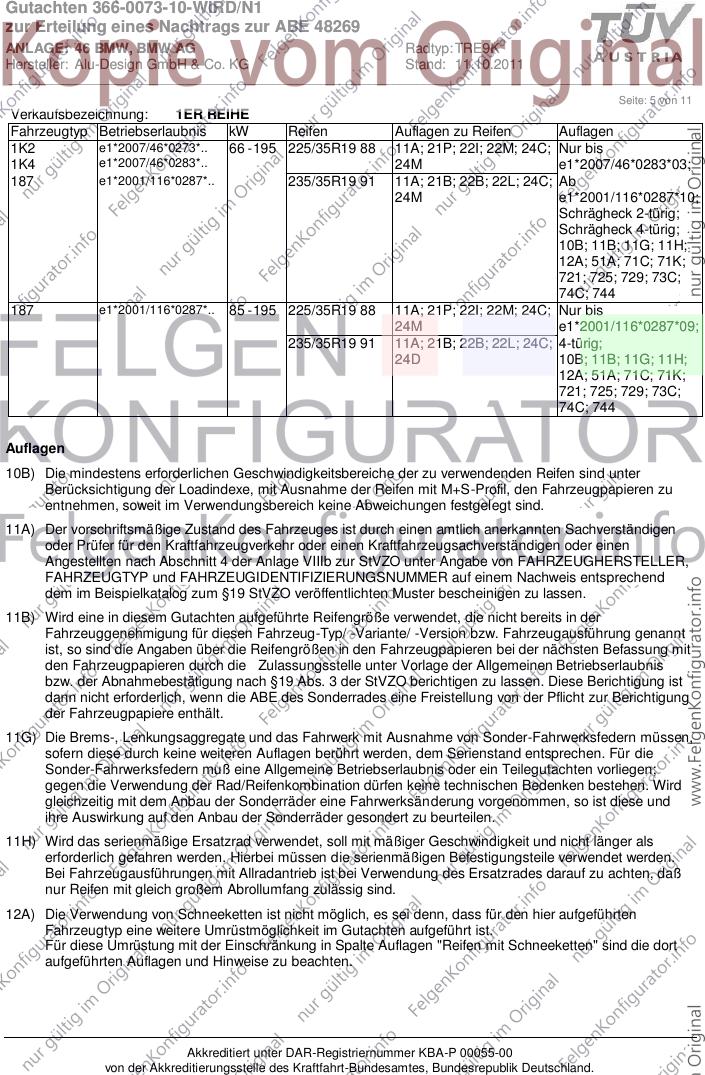

Seite: 5 von 11
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 66 - 195 225/35R19 88 11A; 21P; 22I; 22M; 24C; Nur bis
1K4 e1*2007/46*0283*.. 24M e1*2007/46*0283*03;
187 e1*2001/116*0287*.. 235/35R19 91 11A; 21B; 22B; 22L; 24C; Ab
24M e1*2001/116*0287*10;
Schrägheck 2-türig;
Schrägheck 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C; 744
187 e1*2001/116*0287*.. 85 - 195 225/35R19 88 11A; 21P; 22I; 22M; 24C; Nur bis
24M e1*2001/116*0287*09;
235/35R19 91 11A; 21B; 22B; 22L; 24C; 4-türig;
24D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74C; 744
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

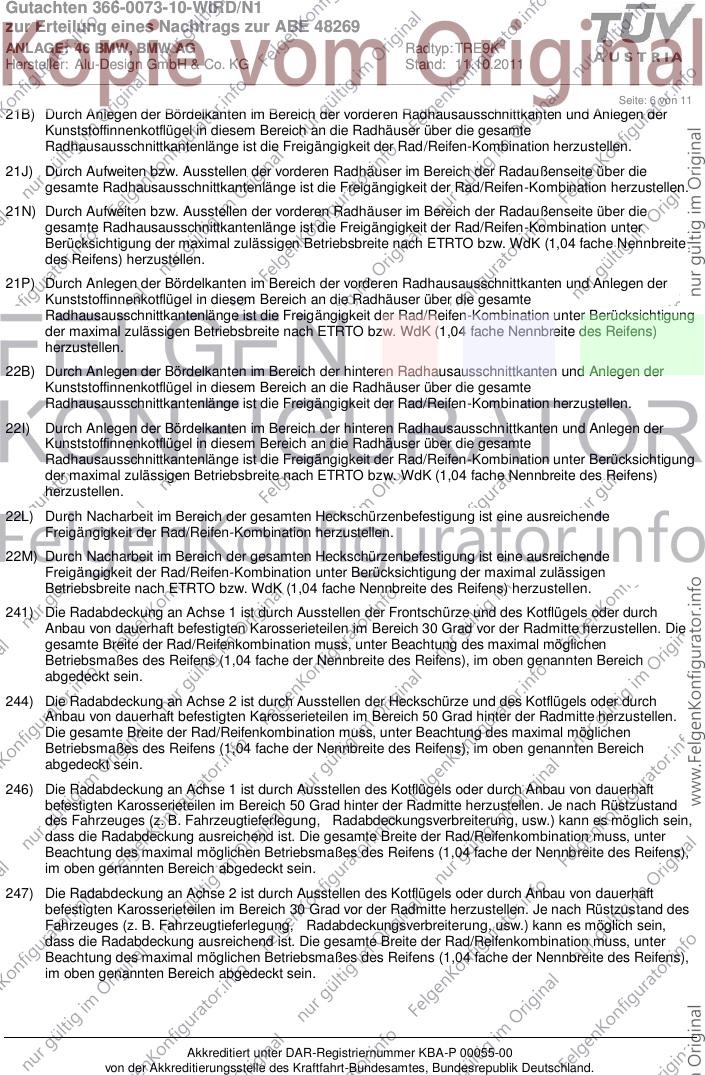

Seite: 6 von 11
21B) Durch Anlegen der Bördelkanten im Bereich der vorderen Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen der Bördelkanten im Bereich der vorderen Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der Bördelkanten im Bereich der hinteren Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der Bördelkanten im Bereich der hinteren Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Nacharbeit im Bereich der gesamten Heckschürzenbefestigung ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Nacharbeit im Bereich der gesamten Heckschürzenbefestigung ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

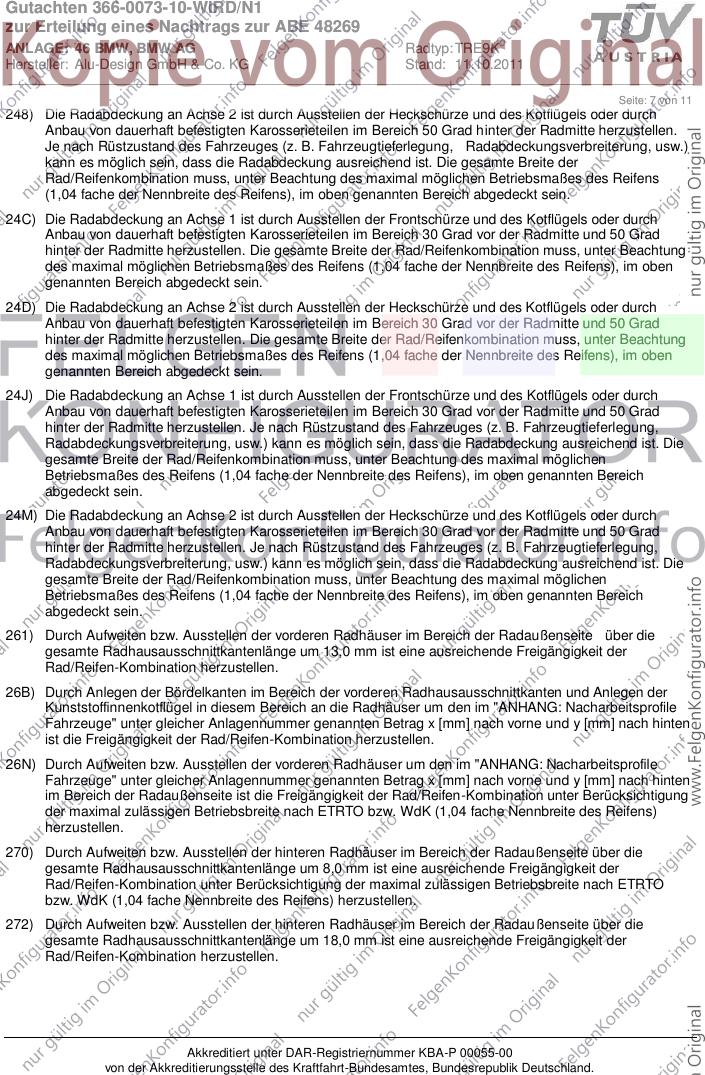

Seite: 7 von 11
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der Bördelkanten im Bereich der vorderen Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser um den im "ANHANG: Nacharbeitsprofile
Fahrzeuge" unter gleicher Anlagennummer genannten Betrag x [mm] nach vorne und y [mm] nach hinten
ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser um den im "ANHANG: Nacharbeitsprofile
Fahrzeuge" unter gleicher Anlagennummer genannten Betrag x [mm] nach vorne und y [mm] nach hinten
im Bereich der Radaußenseite ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

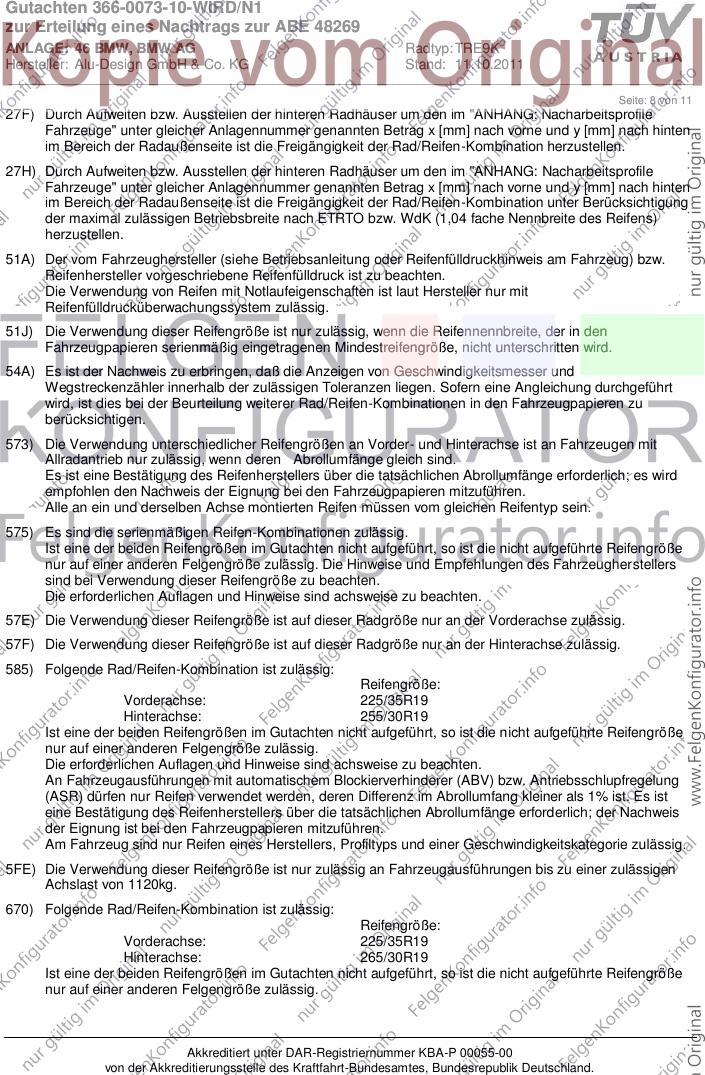

Seite: 8 von 11
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser um den im "ANHANG: Nacharbeitsprofile
Fahrzeuge" unter gleicher Anlagennummer genannten Betrag x [mm] nach vorne und y [mm] nach hinten
im Bereich der Radaußenseite ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser um den im "ANHANG: Nacharbeitsprofile
Fahrzeuge" unter gleicher Anlagennummer genannten Betrag x [mm] nach vorne und y [mm] nach hinten
im Bereich der Radaußenseite ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
585) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der Nachweis
der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
670) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

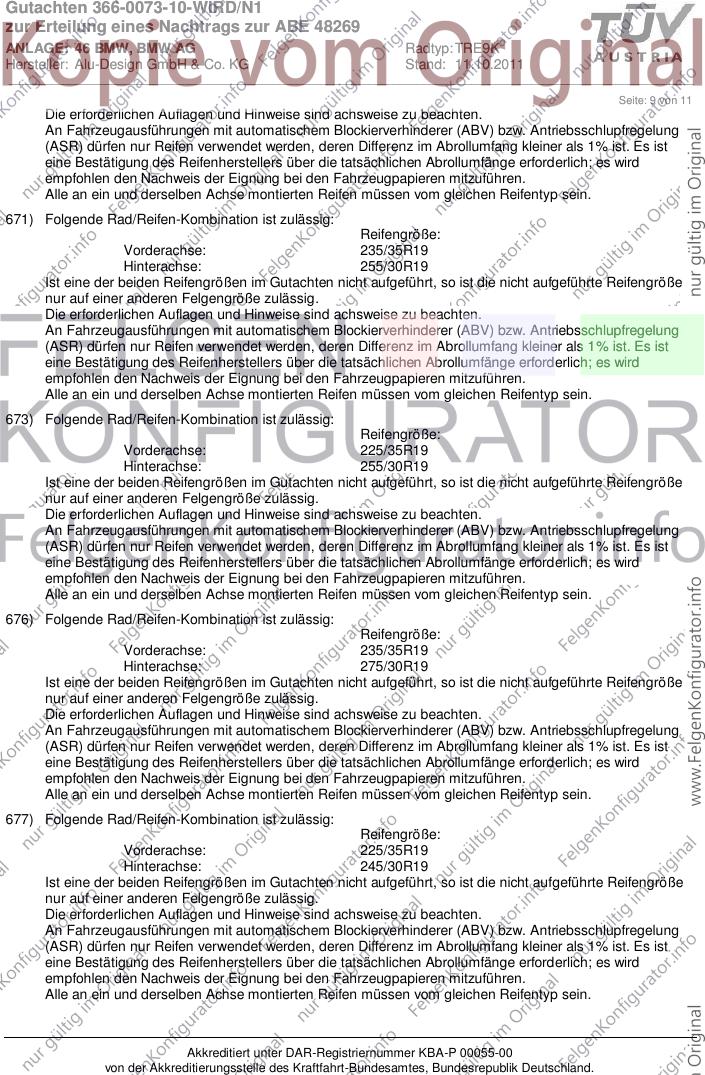

Seite: 9 von 11
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
671) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
673) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
676) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
677) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 245/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

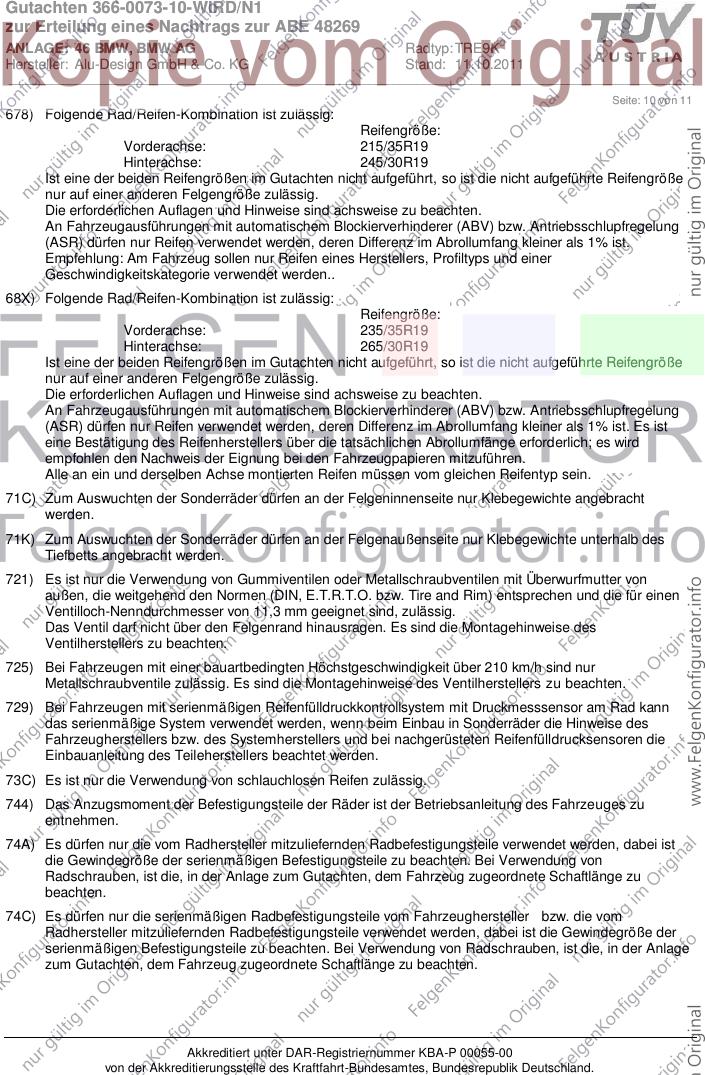

Seite: 10 von 11
678) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/35R19
Hinterachse: 245/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist.
Empfehlung: Am Fahrzeug sollen nur Reifen eines Herstellers, Profiltyps und einer
Geschwindigkeitskategorie verwendet werden..
68X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 46 BMW, BMW AG Radtyp: TRE9K
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

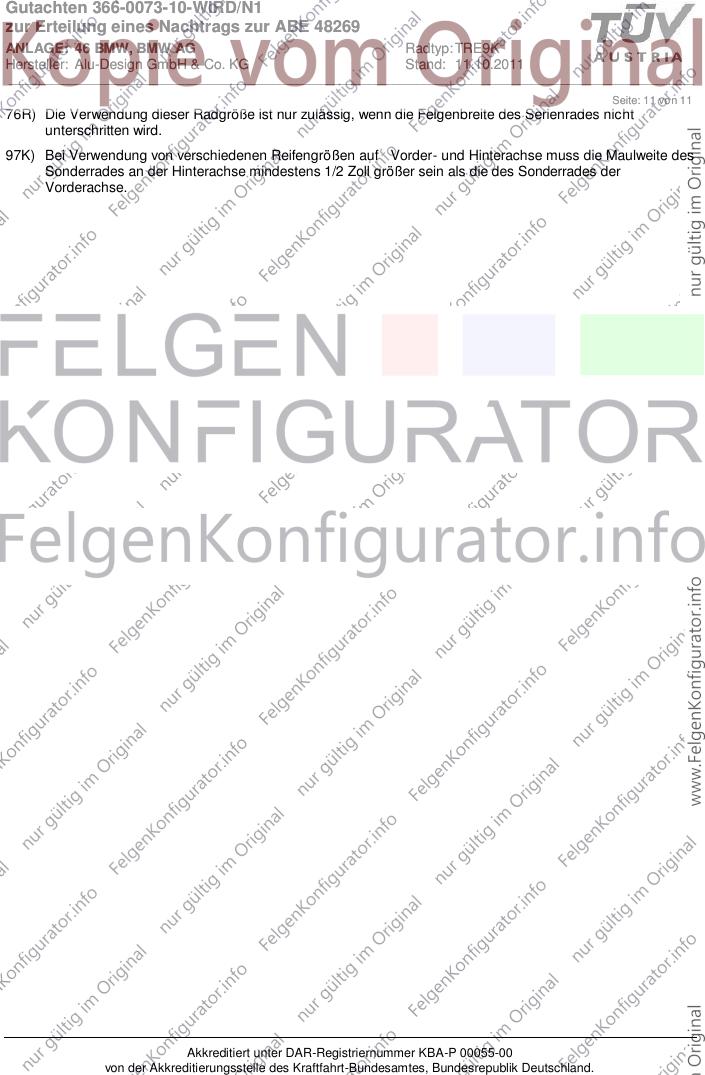

Seite: 11 von 11
76R) Die Verwendung dieser Radgröße ist nur zulässig, wenn die Felgenbreite des Serienrades nicht
unterschritten wird.
97K) Bei Verwendung von verschiedenen Reifengrößen auf Vorder- und Hinterachse muss die Maulweite des
Sonderrades an der Hinterachse mindestens 1/2 Zoll größer sein als die des Sonderrades der
Vorderachse.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
