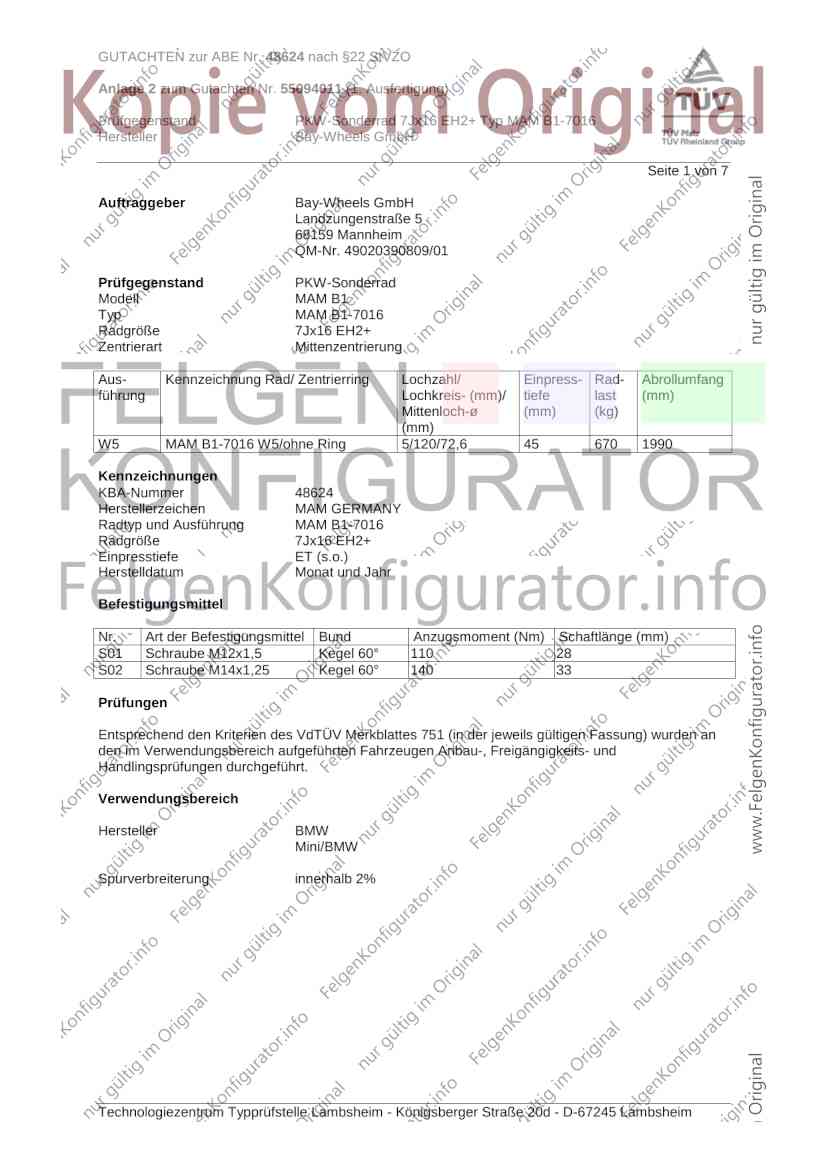

GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55094011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH
Seite 1 von 7
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM B1
Typ MAM B1-7016
Radgröße 7Jx16 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 MAM B1-7016 W5/ohne Ring 5/120/72,6 45 670 1990
Kennzeichnungen
KBA-Nummer 48624
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM B1-7016
Radgröße 7Jx16 EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,25 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55094011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100,105 195/55R16 A10 T87 T91 A02 A04 A05
182, 1C 100-145 205/55R16 A32 A08 A09 A14
e1*2001/116*0352*.., 100-145 225/50R16 A12 R03 A19 B03 Cbo
e1*2007/46*0277*.. 100-160 195/55R16 A10 M+S T87 T91 Cpe V16 S01
- Coupé, Cabrio 100-160 205/55R16 A32 M+S
- incl. Facelift 2011 100-160 225/50R16 A12 M+S R03
BMW 1er-Reihe 85-120 195/55R16 A10 R37 T87 A02 A04 A05
187 85-130 195/55R16 A10 M+S T87 A08 A09 A14
e1*2001/116* 85-130 205/55R16 A32 A19 B03 Flh
0287*00-09 85-130 225/50R16 A12 R03 V16 S01
BMW 1er-Reihe 66-105 195/55R16 A10 R37 T87 A02 A04 A05
187, 1K2, 1K4 66-145 195/55R16 A10 M+S T87 A08 A09 A14
e1*2001/116* 66-145 205/55R16 A32 A19 B03 Flh
0287*10-.., 66-145 225/50R16 A12 R03 V16 S01
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 3er-Allrad 141 205/55R16 A10 R37 T91 T94 A02 A04 A05
346X 141 205/55R16 A10 M+S T91 T94 A08 A09 A14
e1*98/14*,2001/116* 141 225/50R16 A12 A19 B03 Car
0144*.. Lim V16 S01
BMW 3er-Compact 85-141 205/55R16 A10 R37 A02 A04 A05
346K 85-141 225/50R16 A12 A08 A09 A14
e1*98/14*0167*.., A19 B03 V16
e1*2001/116*0167*.. S01
BMW 3er-Reihe 66-125 205/50R16 A10 R37 A02 A04 A05
3/CG 66-125 205/55R16 A10 A08 A09 A14
e1*93/81*0017*.., 66-125 225/45R16 A12 X43 A19 B03 Com
e1*98/14*0017*.. 66-125 225/45R16 A01 A12 LK6 V16 S01
66-125 225/50R16 A12 R35 X43
66-125 225/50R16 A01 A12 K45 L02
BMW 3er-Reihe 77-142 205/55R16 A10 R37 A02 A04 A05
346C, 346R 77-142 225/50R16 A12 A08 A09 A14
e1*98/14,2001/116* A19 B03 Cbo
0112, 0146*.. Cpe V16 S01
BMW 3er-Reihe 77-142 205/55R16 A10 R37 T91 T94 A02 A04 A05
346L 77-142 225/50R16 A12 T92 T93 A08 A09 A14
e1*97/27*0097*.., A19 B03 Car
e1*98/14*0097*.. Lim V16 S01
BMW 3er-Reihe 75-142 205/50R16 A10 R37 T91 A02 A04 A05
3B, 3/B 75-142 205/55R16 A10 A08 A09 A14
F920, 75-142 225/45R16 A12 R70 T89 X43 A19 B03 Cbo
e1*93/81*0016*.. 75-142 225/45R16 A01 A12 LK6 R70 T89 Cpe V16 S01
75-142 225/50R16 A12 R35 X43
75-142 225/50R16 A01 A12 K45 L02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55094011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 66-142 205/50R16 A10 R37 T91 A02 A04 A05
3C, 3/C 66-142 205/55R16 A10 A08 A09 A14
F547, 66-142 225/45R16 A12 R70 T89 X43 A19 B03 Car
e1*93/81*0015*.. 66-142 225/45R16 A01 A12 LK6 R70 T89 Com Lim V16
66-142 225/50R16 A01 A12 K45 L02 S01
66-142 225/50R16 A12 R35 X43
BMW Z3 141-170 205/55R16 A10 Cbo Cpe M+S R09 A02 A04 A05
R/C 85-125 205/50R16 A10 Cbo A08 A09 A14
e1*93/81*0029*.., 85-125 205/55R16 A10 Cbo A19 B03 V16
e1*98/14*0029*.. 85-125 225/45R16 A12 Cbo S01
85-170 225/50R16 A12 Cbo Cpe
BMW Z4 110,125 205/55R16 R37 A02 A04 A05
Z85 110-160 205/55R16 M+S A08 A09 A10
e1*2001/116*0219*.. 110-160 225/50R16 A14 A19 B03
110-170 225/50R16 M+S Cbo V16 S01
Mini Countryman 66-135 195/60R16 A11 M+S A02 A04 A05
UKL/X, -C/X, -/N1 66-135 205/60R16 A01 A12 K2b M+S A08 A09 A14
e1*2007/46*0496*..; 66-135 215/55R16 A01 A12 K1b K2b M+S A19 A57 S02
e1*2007/46*0563*..; 66-135 215/60R16 A01 A12 K1b K2b M+S
e24*2007/46*0023*.. 66-135 225/55R16 A01 A12 K1a K1b K2b M+S
- One, Cooper, -/D/-S 66-90 205/60R16 A01 A12 K2b
66-90 215/55R16 A01 A12 K1b K2b
66-90 215/60R16 A01 A12 K1b K2b
66-90 225/55R16 A01 A12 K1a K1b K2b
66-90 235/50R16 A01 A12 K1a K1b K2b
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55094011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH
Seite 4 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55094011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH
Seite 5 von 7
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55094011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH

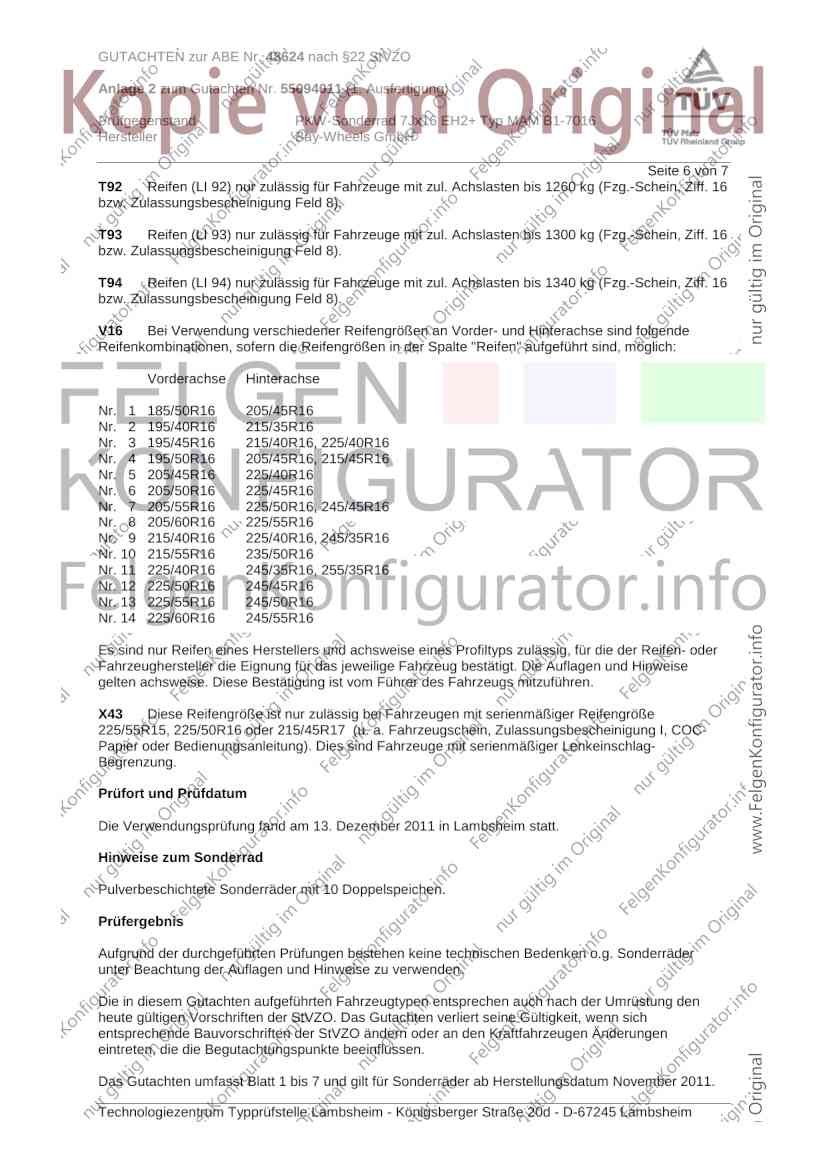

Seite 6 von 7
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X43 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
225/55R15, 225/50R16 oder 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung). Dies sind Fahrzeuge mit serienmäßiger Lenkeinschlag-
Begrenzung.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Dezember 2011 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 10 Doppelspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48624 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55094011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 EH2+ Typ MAM B1-7016
Hersteller Bay-Wheels GmbH
Seite 7 von 7
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 13. Dezember 2011
Tufan 00174104.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
