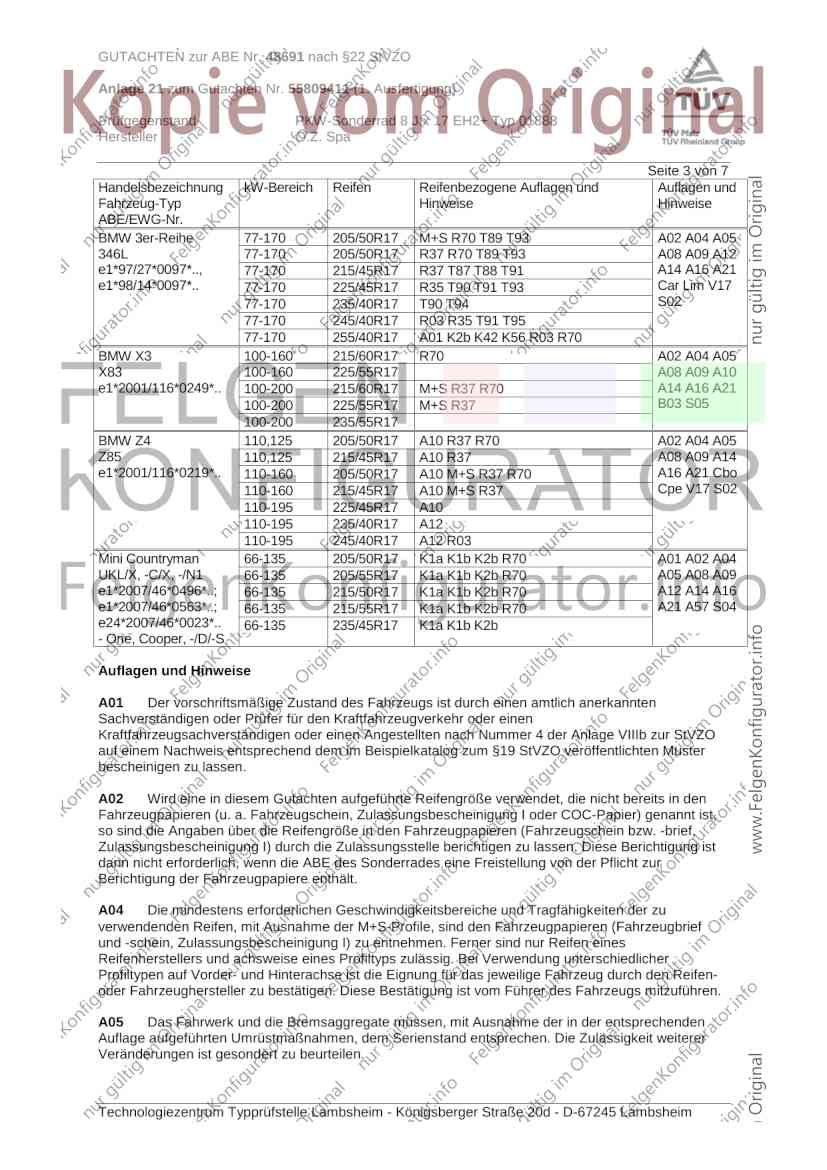

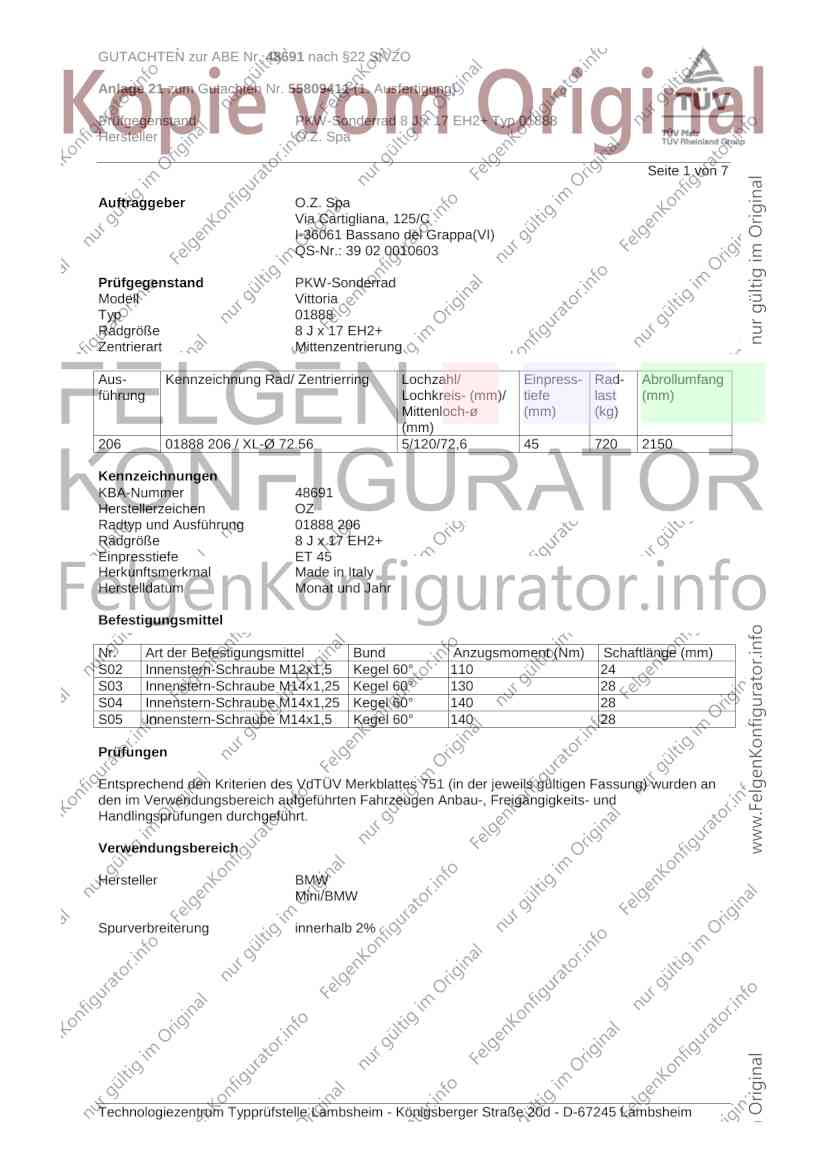

GUTACHTEN zur ABE Nr. 48691 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55809411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 EH2+ Typ 01888
Hersteller O.Z. Spa
Seite 1 von 7
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Vittoria
Typ 01888
Radgröße 8 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
206 01888 206 / XL-Ø 72.56 5/120/72,6 45 720 2150
Kennzeichnungen
KBA-Nummer 48691
Herstellerzeichen OZ
Radtyp und Ausführung 01888 206
Radgröße 8 J x 17 EH2+
Einpresstiefe ET 45
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Innenstern-Schraube M12x1,5 Kegel 60° 110 24
S03 Innenstern-Schraube M14x1,25 Kegel 60° 130 28
S04 Innenstern-Schraube M14x1,25 Kegel 60° 140 28
S05 Innenstern-Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48691 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55809411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 EH2+ Typ 01888
Hersteller O.Z. Spa
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K1a T87 T88 T91 A01 A02 A04
182, 1C 100-240 225/45R17 K1a K2b T90 A05 A08 A09
e1*2001/116*0352*.., 100-240 235/40R17 R03 T90 A12 A14 A16
e1*2007/46*0277*.. 100-240 245/40R17 K2b K42 K46 R03 A21 Cbo Cpe
- Coupé, Cabrio 225-240 215/45R17 K1a R02 T91 V17 S02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/45R17 T87 T88 T91 A02 A04 A05
187 85-195 225/45R17 A08 A09 A12
e1*2001/116* 85-195 235/40R17 R03 A14 A16 A21
0287*00-09 85-195 245/40R17 A01 K2b K42 K46 R03 Flh V17 S02
BMW 1er-Reihe 66-195 215/45R17 K1a T87 T88 T91 A01 A02 A04
187, 1K2, 1K4 66-195 225/45R17 K1a K2b A05 A08 A09
e1*2001/116* 66-195 235/40R17 R03 A12 A14 A16
0287*10-.., 66-195 245/40R17 K2b K42 K46 R03 A21 Flh V17
e1*2007/46*, S02
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 85-135 205/50R17 R70 T89 T93 A02 A04 A05
1K4 85-135 215/45R17 T87 T91 A08 A09 A12
e1*2007/46*0283*04-.. 85-135 225/45R17 A14 A16 A21
- ab Modelljahr 2012 85-135 235/40R17 A01 K2b R03 V17 Y85 S03
85-135 245/40R17 A01 K2a K2b R03
BMW 3er-Allrad 135-170 205/50R17 R37 R70 T89 T93 A02 A04 A05
346X 135-170 205/50R17 M+S R70 T89 T93 A08 A09 A12
e1*98/14*,2001/116* 135-170 215/45R17 R37 T87 T88 T91 A14 A16 A21
0144*.. 135-170 225/45R17 R35 T90 T91 T93 Car Lim V17
135-170 235/40R17 T90 T94 S02
135-170 245/40R17 R03 R35 T91 T95
135-170 255/40R17 A01 K2b K42 K56 R03 R70
BMW 3er-Compact 85-141 205/50R17 R37 R70 A02 A04 A05
346K 85-141 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*98/14*0167*.., 85-141 225/45R17 R35 A14 A16 A21
e1*2001/116*0167*.. 85-141 235/40R17 V17 S02
85-141 245/40R17 R03 R35
85-141 255/40R17 A01 K2b K42 K56 R03 R70
BMW 3er-Reihe 77-170 205/50R17 M+S R70 T89 T93 A02 A04 A05
346C, 346R 77-170 205/50R17 R37 R70 T89 T93 A08 A09 A12
e1*98/14,2001/116* 77-170 215/45R17 R37 T87 T88 T91 A14 A16 A21
0112, 0146*.. 77-170 225/45R17 R35 T90 T91 Cbo Cpe V17
77-170 235/40R17 T90 T94 S02
77-170 245/40R17 R03 R35
77-170 255/40R17 A01 K2b K42 K56 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48691 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55809411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 EH2+ Typ 01888
Hersteller O.Z. Spa
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 M+S R70 T89 T93 A02 A04 A05
346L 77-170 205/50R17 R37 R70 T89 T93 A08 A09 A12
e1*97/27*0097*.., 77-170 215/45R17 R37 T87 T88 T91 A14 A16 A21
e1*98/14*0097*.. 77-170 225/45R17 R35 T90 T91 T93 Car Lim V17
77-170 235/40R17 T90 T94 S02
77-170 245/40R17 R03 R35 T91 T95
77-170 255/40R17 A01 K2b K42 K56 R03 R70
BMW X3 100-160 215/60R17 R70 A02 A04 A05
X83 100-160 225/55R17 A08 A09 A10
e1*2001/116*0249*.. 100-200 215/60R17 M+S R37 R70 A14 A16 A21
100-200 225/55R17 M+S R37 B03 S05
100-200 235/55R17
BMW Z4 110,125 205/50R17 A10 R37 R70 A02 A04 A05
Z85 110,125 215/45R17 A10 R37 A08 A09 A14
e1*2001/116*0219*.. 110-160 205/50R17 A10 M+S R37 R70 A16 A21 Cbo
110-160 215/45R17 A10 M+S R37 Cpe V17 S02
110-195 225/45R17 A10
110-195 235/40R17 A12
110-195 245/40R17 A12 R03
Mini Countryman 66-135 205/50R17 K1a K1b K2b R70 A01 A02 A04
UKL/X, -C/X, -/N1 66-135 205/55R17 K1a K1b K2b R70 A05 A08 A09
e1*2007/46*0496*..; 66-135 215/50R17 K1a K1b K2b R70 A12 A14 A16
e1*2007/46*0563*..; 66-135 215/55R17 K1a K1b K2b R70 A21 A57 S04
e24*2007/46*0023*.. 66-135 235/45R17 K1a K1b K2b
- One, Cooper, -/D/-S
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48691 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55809411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 EH2+ Typ 01888
Hersteller O.Z. Spa
Seite 4 von 7

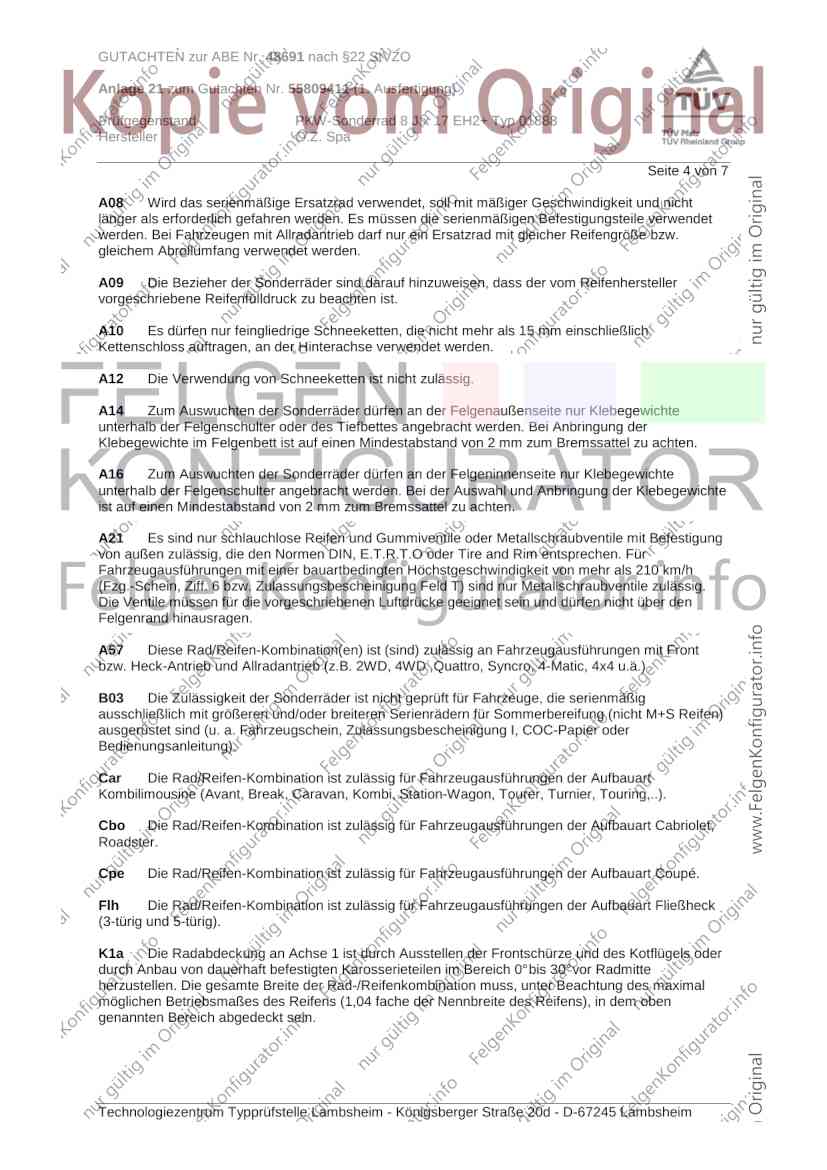

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48691 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55809411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 EH2+ Typ 01888
Hersteller O.Z. Spa
Seite 5 von 7

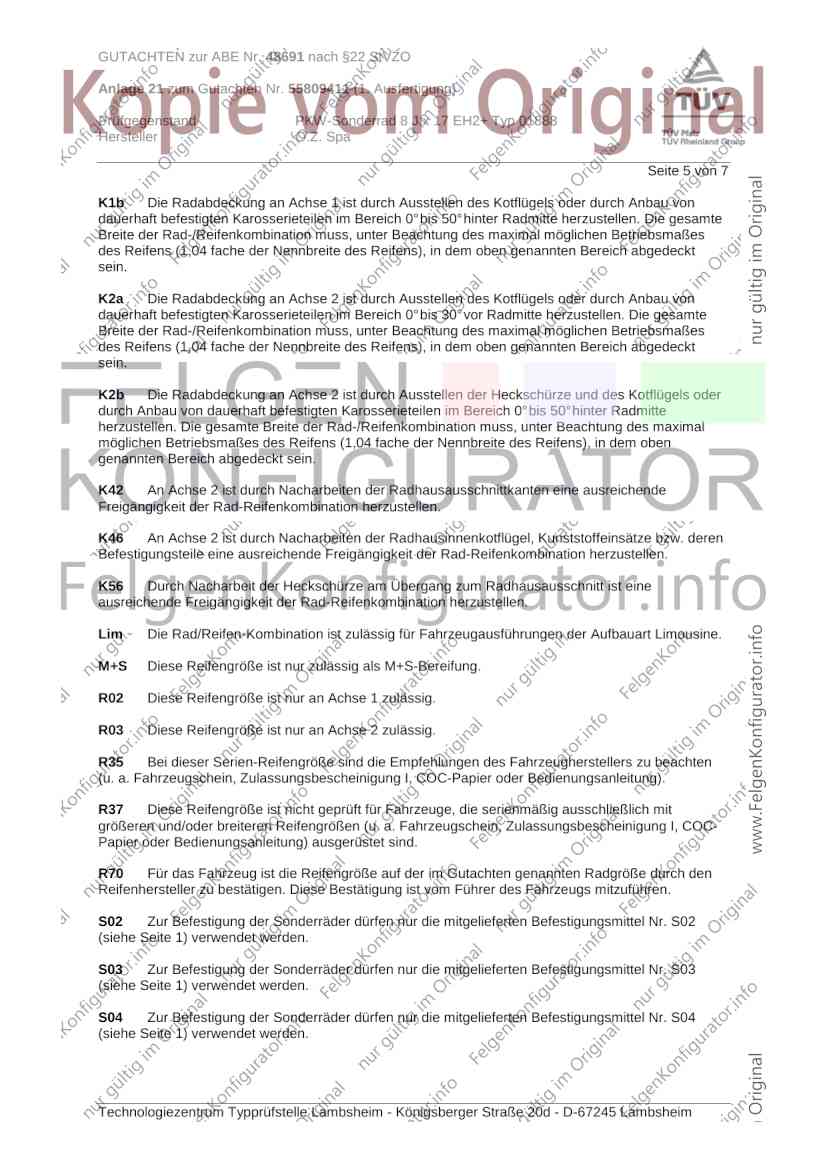

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48691 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55809411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 EH2+ Typ 01888
Hersteller O.Z. Spa
Seite 6 von 7

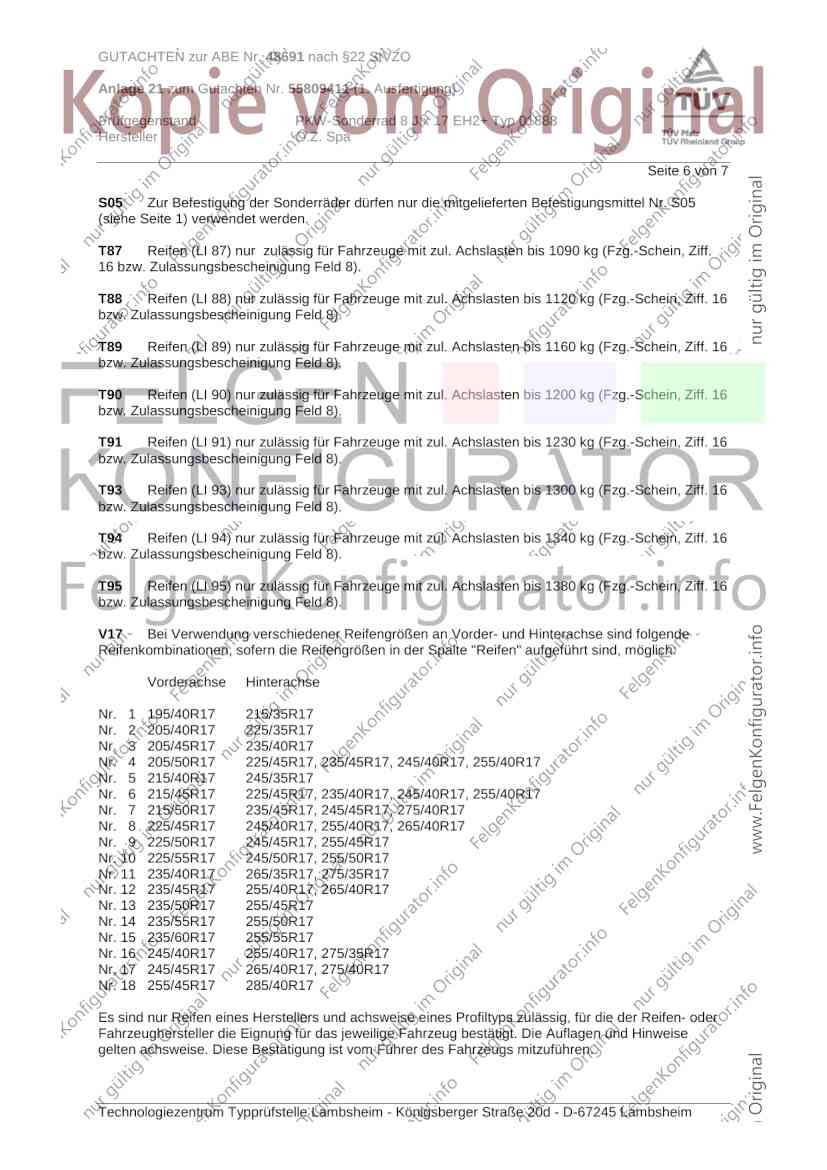

S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48691 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55809411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 EH2+ Typ 01888
Hersteller O.Z. Spa
Seite 7 von 7

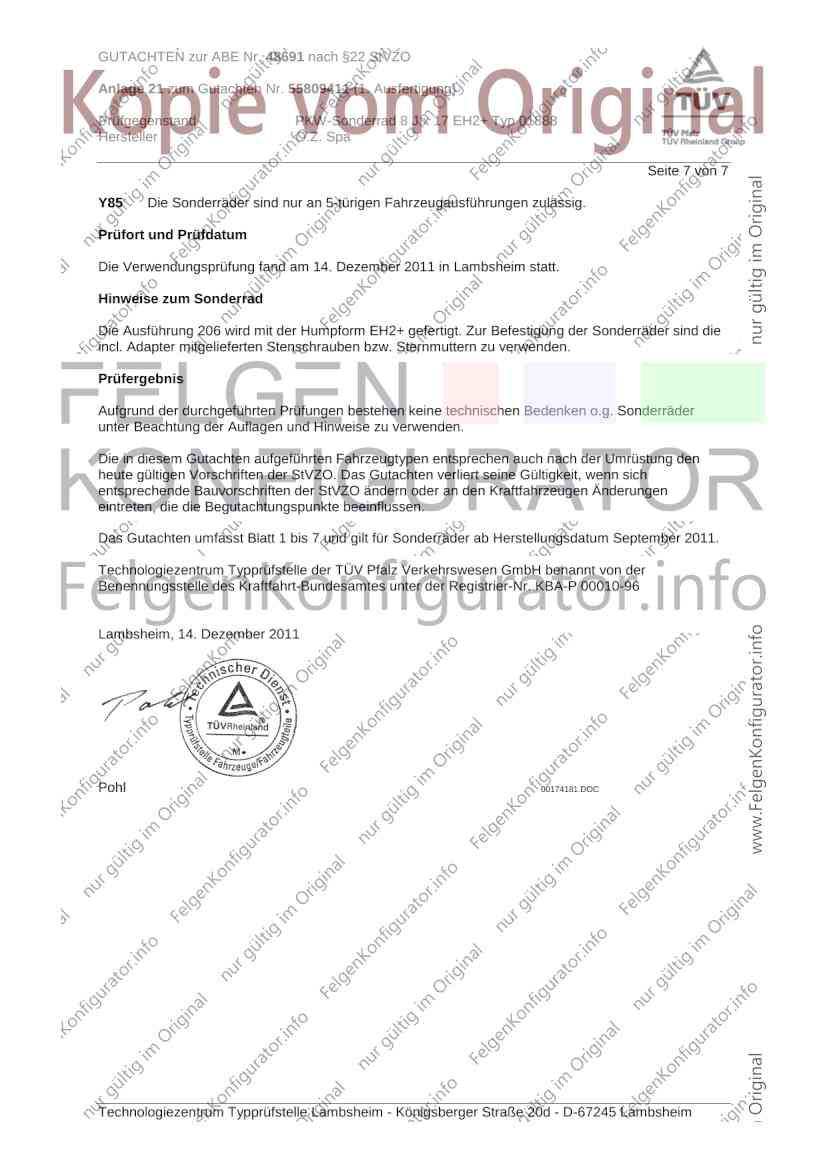

Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Dezember 2011 in Lambsheim statt.
Hinweise zum Sonderrad
Die Ausführung 206 wird mit der Humpform EH2+ gefertigt. Zur Befestigung der Sonderräder sind die
incl. Adapter mitgelieferten Stenschrauben bzw. Sternmuttern zu verwenden.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum September 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 14. Dezember 2011
Pohl 00174181.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
