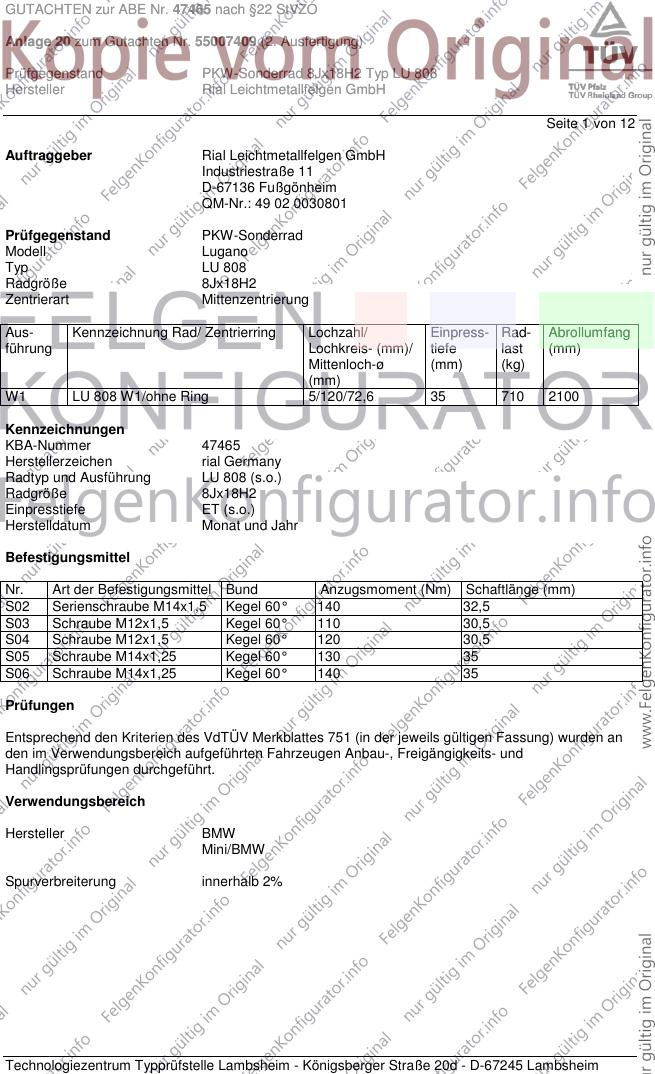

GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 12
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 LU 808 W1/ohne Ring 5/120/72,6 35 710 2100
Kennzeichnungen
KBA-Nummer 47465
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5
S03 Schraube M12x1,5 Kegel 60° 110 30,5
S04 Schraube M12x1,5 Kegel 60° 120 30,5
S05 Schraube M14x1,25 Kegel 60° 130 35
S06 Schraube M14x1,25 Kegel 60° 140 35
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c R70 T86 T90 A01 A02 A04
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K46 T88 A12 A19 A99
e1*2007/46*0277*.. 100-240 245/35R18 K2b K42 K44 K46 R03 T88 Cbo Cpe V18
- Coupé, Cabrio 225-240 205/45R18 K1c R02 R70 S03
- incl. Facelift 2011 225-240 215/40R18 K1c K41 R02
BMW 1er-Reihe 85-195 205/45R18 K1a R70 T86 T90 A01 A02 A04
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116*0287 85-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 A12 A19 A99
*00-09 85-195 245/35R18 K2b K42 K44 K46 R03 T88 T89 Flh V18 S03
BMW 1er-Reihe 66-195 205/45R18 K1a R70 T86 T90 A01 A02 A04
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A05 A08 A09
e1*2001/116 66-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 A12 A19 A99
*0287*10-.., 66-195 245/35R18 K2b K42 K44 K46 R03 T88 T89 Flh V18 S03
e1*2007/46*0273*..,
e1*2007/46*0283*..
- ab Facelift 2007
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K56 T88 T89 T92 A01 A02 A04
346X 135-170 235/40R18 K1c K2b K41 K42 K56 T91 T95 A05 A08 A09
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A12 A19 A71
0144*.. 135-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94 A73 A99 Car
Lim V18 S03
BMW 3er-Compact 85-141 225/40R18 K1a K2b K46 K56 T88 T89 A01 A02 A04
346K 85-141 235/40R18 G01 K1c K2b K41 K42 K56 A05 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 A12 A19 A71
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03 R70 A73 A99 V18
S03
BMW 3er-Reihe 66-125 225/40R18 K1c K2b K42 K56 A01 A02 A04
3/CG 66-125 235/40R18 G01 K1c K2b K41 K42 K46 K56 A05 A08 A09
e1*93/81*0017*.., 66-125 245/35R18 K2c K42 K44 K46 K56 R03 A12 A19 A99
e1*98/14*0017*.. K45 L02 V18
S03
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A01 A02 A04
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K56 T91 A05 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A12 A19 A71
0112, 0146*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 A73 A99 Cbo
Cpe V18 S03
BMW 3er-Reihe 77-170 225/40R18 K2b K56 T88 T89 T91 T92 A01 A02 A04
346L 77-170 235/40R18 G01 K2b K41 K42 K56 T91 T95 A05 A08 A09
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A12 A19 A71
e1*98/14*0097*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94 A73 A99 Car
K1c Lim V18
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, -/X; 3L, 3K, 3-V, 85-240 235/40R18 T91 T93 A08 A09 A12
3K-N1 85-240 245/35R18 R03 T88 T89 T92 A19 A99 Car
e1*2001/116* Lim V18 S03
0308*09-..,0344*06-..
e1*2007/46*0314*..;
e1*2007/46*0315*..;
e1*2007/46*0559*..;
e24*2007/46*0022*..
- ab Facelift 2008
BMW 3er-Reihe 85-225 225/40R18 A32 T88 T89 T91 T92 A02 A04 A05
390L, 390X 85-225 235/40R18 A12 T91 T93 T95 A08 A09 A19
e1*2001/116* 85-225 245/35R18 A12 T88 T89 T92 A99 Car Lim
0308*00-08, V18 S03
0344*00-05
BMW 3er-Reihe 90-240 225/40R18 A32 T88 T89 T91 A02 A04 A05
392C, -/X; 3C 90-240 235/40R18 A12 T91 A08 A09 A19
e1*2001/116*0346*.., 90-240 245/35R18 A01 A12 K1c R02 A99 Cbo Cpe
e1*2001/116*0344*..; 90-240 245/35R18 R03 T88 T89 V18 S03
e1*2007/46*0316*..
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1c K2b K45 K56 T88 A01 A02 A04
3B, 3/B 75-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A05 A08 A09
F920, 75-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 A12 A19 A99
e1*93/81*0016*.. K42 L02 R21
V18 S03
BMW 3er-Reihe 66-142 225/40R18 K1c K2b K45 K56 T88 T89 A01 A02 A04
3C, 3/C 66-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A05 A08 A09
F547, 66-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 A12 A19 A99
e1*93/81*0015*.. K42 L02 R21
V18 S03
BMW 3er-Reihe 210-217 235/40R18 G01 K1c K2b K41 K42 K46 K56 A01 A02 A04
M3B, M3/B 236 225/40R18 K1c R02 T88 T89 A05 A08 A09
G191, 236 245/35R18 K2c K42 K56 R03 R70 T88 T89 A12 A19 A99
e1*93/81*0032*.. K45 R21 V18
S03
BMW 5er-Reihe 120-225 225/50R18 A32 A84 R37 T95 143 A02 A04 A05
5L 120-225 235/45R18 A10 A84 R37 T94 T98 146 A08 A09 A19
e1*2007/46*0363*.. 120-225 245/45R18 A32 A84 T00 T96 144 A99 BW1 L04
- mit Allradlenkung Lim V18 S05
BMW 5er-Reihe 120-225 225/50R18 A32 R37 T95 143 A02 A04 A05
5L 120-225 235/45R18 A10 R37 T94 T98 146 A08 A09 A19
e1*2007/46*0363*.. 120-225 245/45R18 A32 T00 T96 144 A99 BW1 L05
- ohne Allradlenkung Lim V18 S05
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A02 A04 A05
560X 145-200 235/40R18 R37 T91 T93 T95 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 A19 A56 A71
A73 A99 Lim
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 120-225 225/50R18 A32 M+S R37 T95 T99 143 A02 A04 A05
5K, K-N1 120-225 235/45R18 A10 A84 R37 T98 146 A08 A09 A19
e1*2007/46*0455*.., 120-225 245/45R18 A32 A84 T00 T96 144 A99 BW1 Car
e1*2007/46*0508*.. 150, 190 225/50R18 A32 A84 NoD R37 T95 143 F40 L04 V18
- mit Allradlenkung S05
BMW 5er-Touring 120-225 225/50R18 A32 M+S R37 T95 T99 143 A02 A04 A05
5K, K-N1 120-225 235/45R18 A10 R37 T98 146 A08 A09 A19
e1*2007/46*0455*.., 120-225 245/45R18 A32 T00 T96 144 A99 BW1 Car
e1*2007/46*0508*.. 150, 190 225/50R18 A32 NoD R37 T95 143 F40 L05 V18
- ohne Allradlenkung S05
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A02 A04 A05
560X 145-200 235/40R18 R37 T93 T95 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97 A19 A56 A71
A73 A99 Car
S04
BMW 6er-Cabrio 235 225/50R18 A32 T95 A02 A04 A05
6C 235 235/45R18 A10 T94 A08 A09 A19
e1*2007/46*0562*.. 235 245/45R18 A32 A58 A84 A99
BW1 Cbo L06
V18 S05
BMW X1 100-190 225/45R18 A10 T91 T95 A02 A04 A05
X1, X-N1, X1-N1 100-190 235/40R18 A32 T91 T95 A08 A09 A19
e1*2007/46*0275*..; 100-190 245/40R18 A12 R03 A99 V18 S04
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 120-190 225/50R18 A32 R37 T95 T99 143 A02 A04 A05
X3 120-190 225/55R18 A32 R37 139 A08 A09 A19
e1*2007/46*0512*..; 120-190 235/50R18 A12 R37 141 A99 S05
e1*2007/46*0464*.. 120-225 245/50R18 A01 A12 K1a K2b 139
120-225 255/45R18 A12 142
BMW X3 100-210 235/50R18 A01 A12 K1b K2b A02 A04 A05
X83 100-210 245/45R18 A10 A07 A08 A09
e1*2001/116*0249*.. 100-210 255/45R18 A01 A12 K1b K2b A19 A99 V18
S02
BMW Z3 141-170 225/40R18 Cbo Cpe A01 A02 A04
R/C 141-170 245/35R18 Cbo Cpe R03 A05 A08 A09
e1*93/81*0029*.., 85-110 225/40R18 Cbo K2b K42 A12 A19 A99
e1*98/14*0029*.. 85-110 245/35R18 Cbo K2b K42 K46 R03 K1c K41 K45
85-125 225/40R18 Cbo Z3N L02 V18 S03
85-125 245/35R18 Cbo R03 Z3N
BMW Z4 110-195 225/40R18 A02 A04 A05
Z85 110-195 235/35R18 A01 K1c K2b A08 A09 A12
e1*2001/116*0219*.. 110-195 235/40R18 A01 G01 K14 K1c K2b A19 A99 Cbo
110-195 245/35R18 A01 K1c K2b Cpe V18 S03
110-195 255/35R18 A01 K2c R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4-M 252 225/40R18 A10 M+S A02 A04 A05
M85 252 235/40R18 A01 A12 K14 K1a M+S A08 A09 A19
e1*2001/116*0364*.. A71 A73 A99
- Roadster/Coupé Cbo Cpe S03
Mini Countryman 66-135 215/45R18 K1a K1b K2b A01 A02 A04
UKL/X, -C/X, -/N1 66-135 225/40R18 K1a K1b K2a K2b A05 A08 A09
e1*2007/46*0496*..; 66-135 225/45R18 K1a K1b K2a K2b K6v A12 A19 A57
e1*2007/46*0563*..; 66-135 235/40R18 K1c K2c A99 S06
e24*2007/46*0023*..
- One, Cooper, -/D/-S
Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 12
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

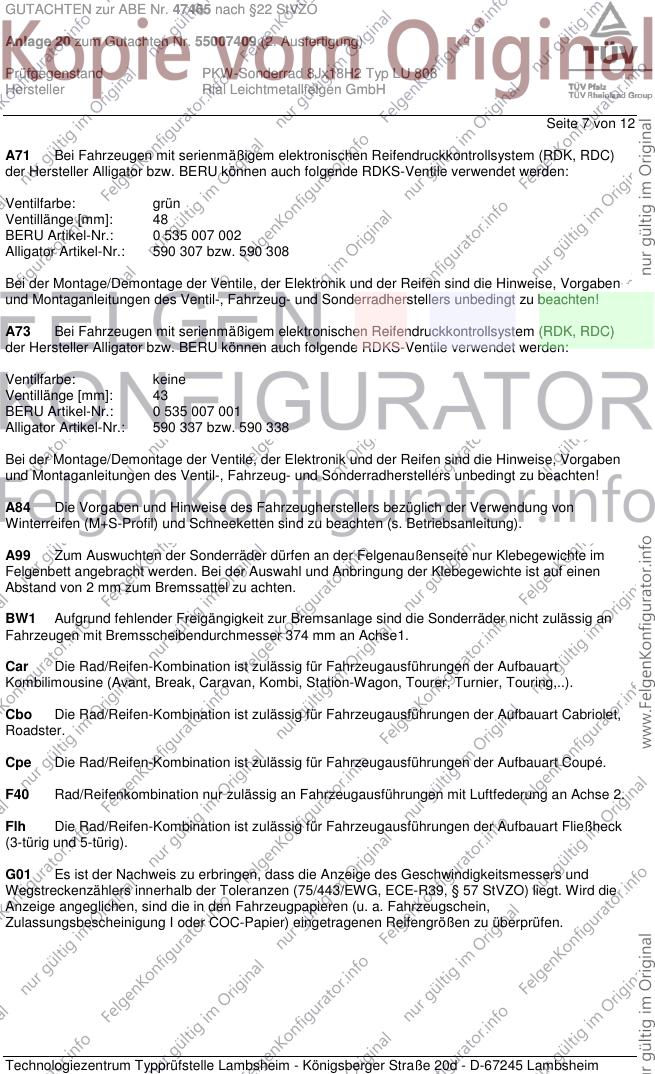

GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 12
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

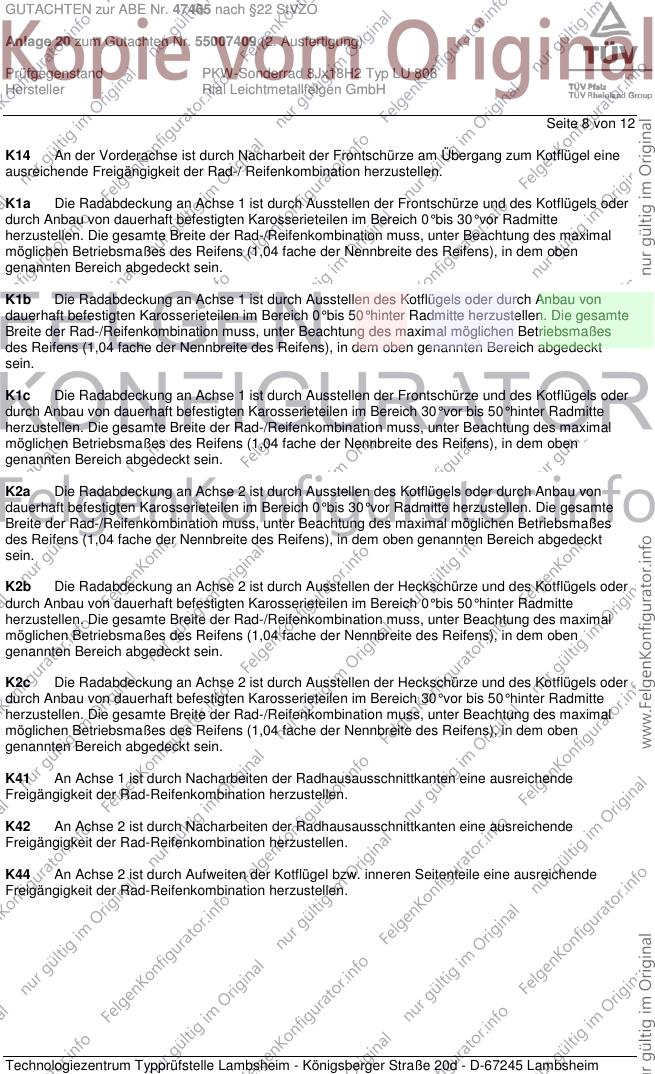

GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 12
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

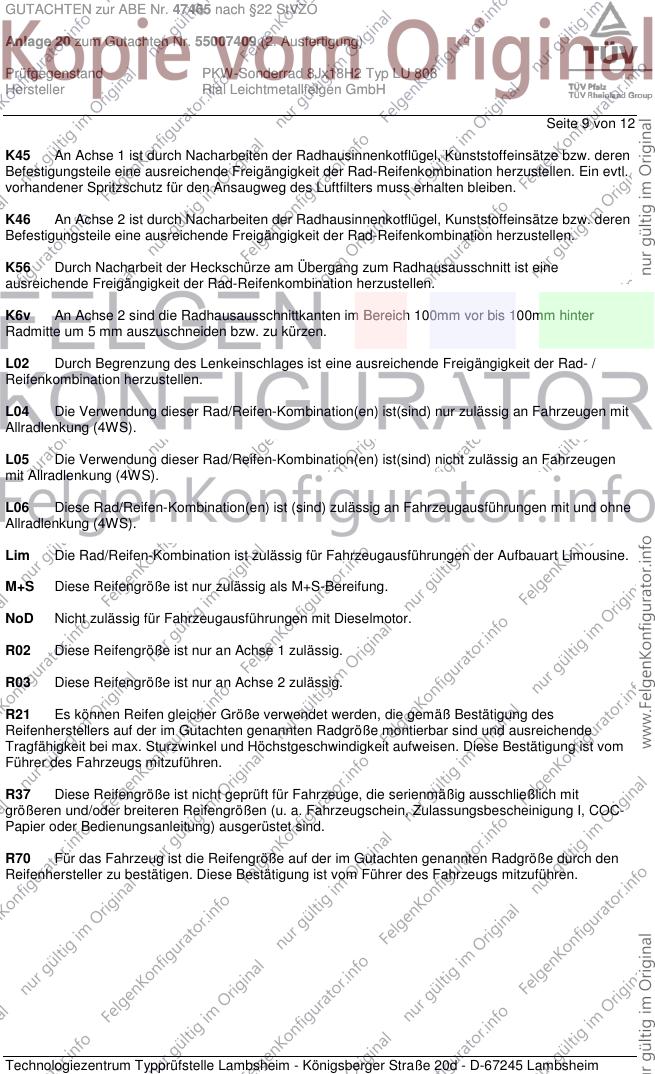

GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 12
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

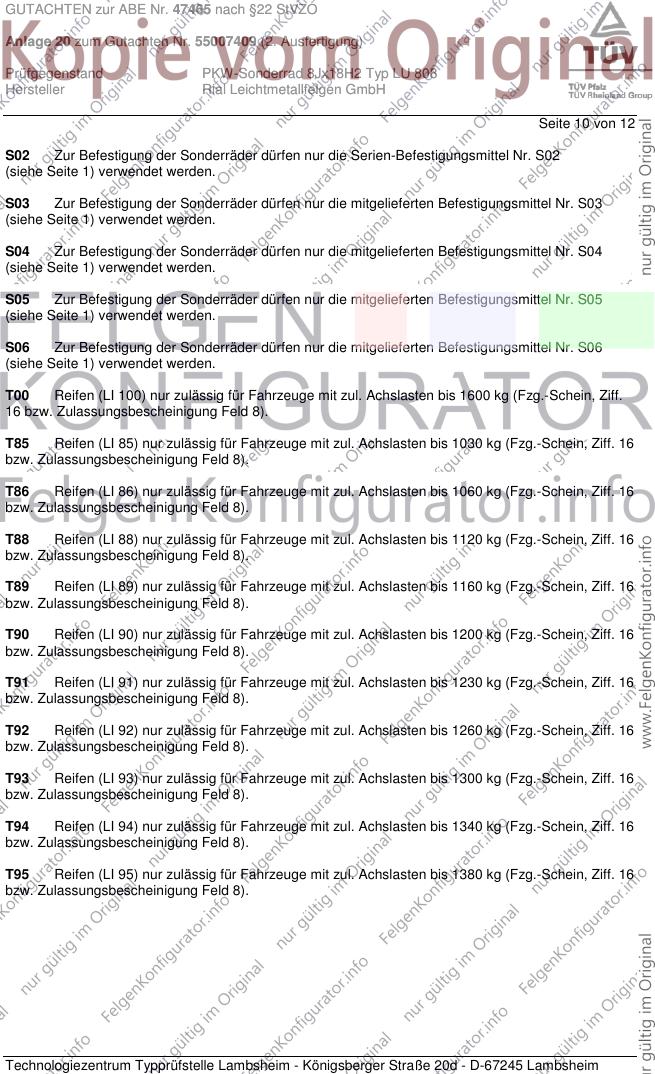

GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 12
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

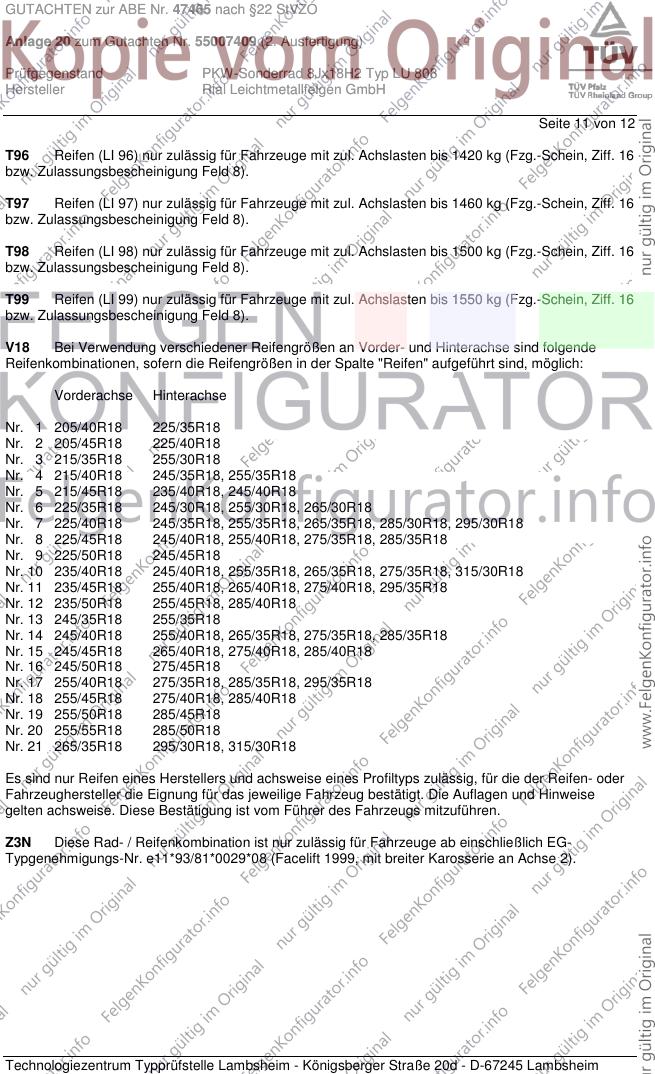

GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 12
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

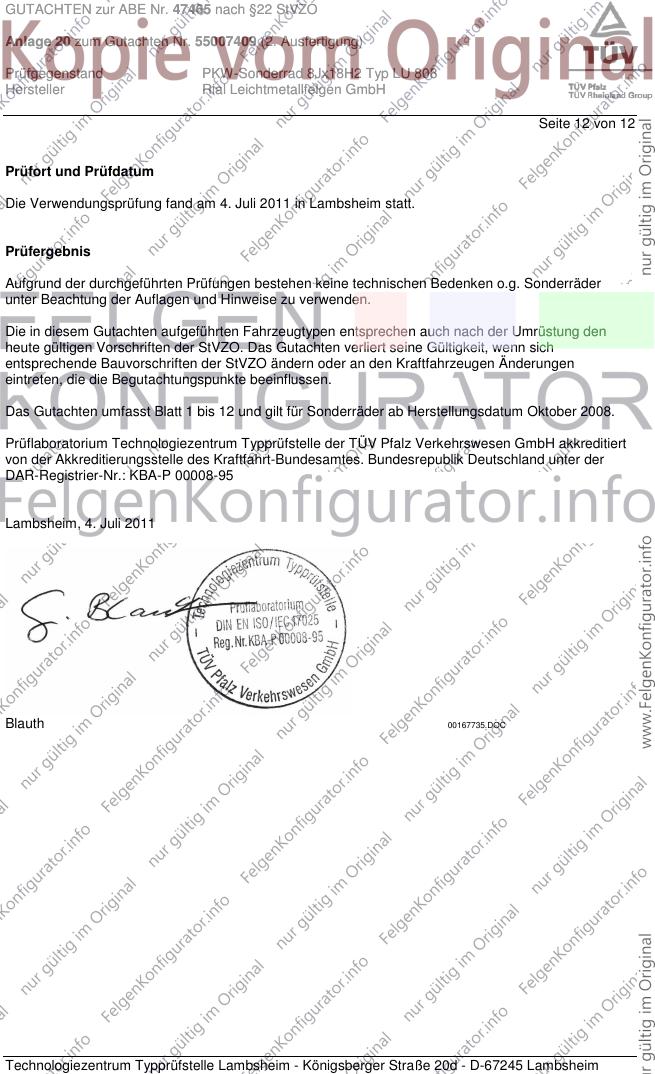

GUTACHTEN zur ABE Nr. 47465 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55007409 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ LU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Juli 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 4. Juli 2011
Blauth 00167735.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
