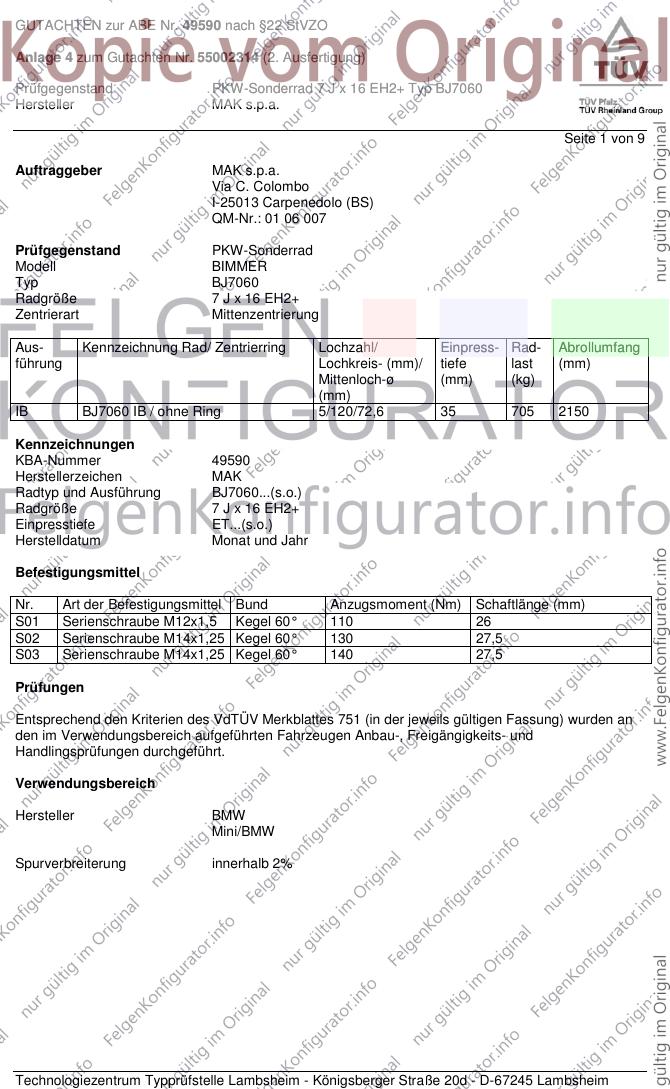

GUTACHTEN zur ABE Nr. 49590 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 EH2+ Typ BJ7060
Hersteller MAK s.p.a.
Seite 1 von 9
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell BIMMER
Typ BJ7060
Radgröße 7 J x 16 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
IB BJ7060 IB / ohne Ring 5/120/72,6 35 705 2150
Kennzeichnungen
KBA-Nummer 49590
Herstellerzeichen MAK
Radtyp und Ausführung BJ7060...(s.o.)
Radgröße 7 J x 16 EH2+
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M12x1,5 Kegel 60° 110 26
S02 Serienschraube M14x1,25 Kegel 60° 130 27,5
S03 Serienschraube M14x1,25 Kegel 60° 140 27,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49590 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 EH2+ Typ BJ7060
Hersteller MAK s.p.a.
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100,105 195/55R16 K1a T87 A01 A12 A14
182, 1C 100-145 205/55R16 K1c A21 B03 Cbo
e1*2001/116*0352*.., 100-145 225/50R16 K1c K2b K41 K42 K46 Cpe V16 S01
e1*2007/46* 100-145 225/50R16 K1c K2b K41 K42 K46 M+S
0277*00-07 100-160 195/55R16 K1a M+S T87
- Coupé, Cabrio 100-160 205/55R16 K1c M+S
- incl. Facelift 2011
BMW 1er-Reihe 85-120 195/55R16 R37 T87 A12 A14 A21
187 85-130 195/55R16 M+S T87 B03 Flh V16
e1*2001/116* 85-130 205/55R16 A01 K1a S01
0287*00-09 85-130 225/50R16 A01 K1c K2b K41 K42 K46
BMW 1er-Reihe 66-105 195/55R16 K1a R37 T87 A01 A12 A14
187, 1K2, 1K4 66-145 195/55R16 K1a M+S T87 A21 B03 Flh
e1*2001/116* 66-145 205/55R16 K1a V16 S01
0287*10-.., 66-145 225/50R16 K1c K2b K41 K42 K46
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-125 195/55R16 R37 T87 T91 A12 A14 A21
1K2 70-125 205/50R16 A01 K1a K2b R37 T87 T91 A58 B01 V16
e1*2007/46*0273*04-.. 70-147 195/55R16 M+S T87 T91 Y84 S02
- ab Modelljahr 2013 70-147 205/50R16 A01 K1a K2b M+S T87 T91
- 3 Türer 70-147 205/55R16 A01 K1a K2b
70-147 215/55R16 A01 K1a K2a K2b K5b
70-147 225/45R16 A01 K1a K2b T89
70-147 225/50R16 A01 K1c K2c K5d K8e
70-175 205/55R16 A01 K1a K2b M+S
70-175 215/55R16 A01 K1a K2a K2b K5b M+S
70-175 225/50R16 A01 K1c K2c K5d K8e M+S
BMW 1er-Reihe 70--125 195/55R16 R37 T87 T91 A12 A14 A21
1K4 70--125 205/50R16 A01 K1a K2b R37 T87 T91 A58 B01 V16
e1*2007/46*0283*04-.. 70-147 195/55R16 M+S T87 T91 Y85 S02
- ab Modelljahr 2012 70-147 205/50R16 A01 K1a K2b M+S T87 T91
- 5 Türer 70-147 205/55R16 A01 K1a K2b
70-147 215/55R16 A01 K1a K2a K2b K5b
70-147 225/45R16 A01 K1a K2b T89
70-147 225/50R16 A01 K1c K2c K5d K8e
70-175 205/55R16 A01 K1a K2b M+S
70-175 215/55R16 A01 K1a K2a K2b K5b M+S
70-175 225/50R16 A01 K1c K2c K5d K8e M+S
BMW 2er-Coupé 100-147 205/55R16 K1a K2b A01 A12 A14
1C 100-147 215/55R16 K1a K2a K2b K5b A21 A58 B01
e1*2007/46*0277*08-.. 100-147 225/50R16 K1c K2c K5d K8e Cpe V16 S02
BMW 3er-Allrad 141 205/55R16 R35 R37 T91 T94 A12 A14 A21
346X 141 205/55R16 M+S R09 T91 T94 B03 Car Lim
e1*98/14*,2001/116* 141 225/50R16 A01 K1c K2b K42 K56 R35 V16 S01
0144*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49590 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 EH2+ Typ BJ7060
Hersteller MAK s.p.a.

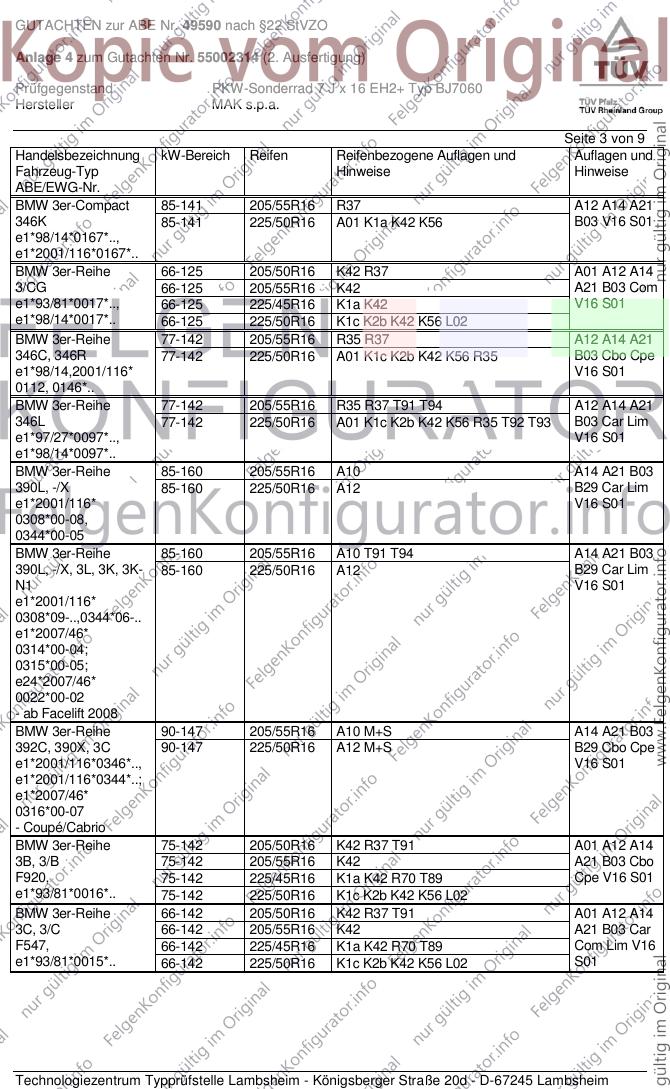

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 205/55R16 R37 A12 A14 A21
346K 85-141 225/50R16 A01 K1a K42 K56 B03 V16 S01
e1*98/14*0167*..,
e1*2001/116*0167*..
BMW 3er-Reihe 66-125 205/50R16 K42 R37 A01 A12 A14
3/CG 66-125 205/55R16 K42 A21 B03 Com
e1*93/81*0017*.., 66-125 225/45R16 K1a K42 V16 S01
e1*98/14*0017*.. 66-125 225/50R16 K1c K2b K42 K56 L02
BMW 3er-Reihe 77-142 205/55R16 R35 R37 A12 A14 A21
346C, 346R 77-142 225/50R16 A01 K1c K2b K42 K56 R35 B03 Cbo Cpe
e1*98/14,2001/116* V16 S01
0112, 0146*..
BMW 3er-Reihe 77-142 205/55R16 R35 R37 T91 T94 A12 A14 A21
346L 77-142 225/50R16 A01 K1c K2b K42 K56 R35 T92 T93 B03 Car Lim
e1*97/27*0097*.., V16 S01
e1*98/14*0097*..
BMW 3er-Reihe 85-160 205/55R16 A10 A14 A21 B03
390L, -/X 85-160 225/50R16 A12 B29 Car Lim
e1*2001/116* V16 S01
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-160 205/55R16 A10 T91 T94 A14 A21 B03
390L, -/X, 3L, 3K, 3K- 85-160 225/50R16 A12 B29 Car Lim
N1 V16 S01
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/55R16 A10 M+S A14 A21 B03
392C, 390X, 3C 90-147 225/50R16 A12 M+S B29 Cbo Cpe
e1*2001/116*0346*.., V16 S01
e1*2001/116*0344*..;
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 205/50R16 K42 R37 T91 A01 A12 A14
3B, 3/B 75-142 205/55R16 K42 A21 B03 Cbo
F920, 75-142 225/45R16 K1a K42 R70 T89 Cpe V16 S01
e1*93/81*0016*.. 75-142 225/50R16 K1c K2b K42 K56 L02
BMW 3er-Reihe 66-142 205/50R16 K42 R37 T91 A01 A12 A14
3C, 3/C 66-142 205/55R16 K42 A21 B03 Car
F547, 66-142 225/45R16 K1a K42 R70 T89 Com Lim V16
e1*93/81*0015*.. 66-142 225/50R16 K1c K2b K42 K56 L02 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49590 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 EH2+ Typ BJ7060
Hersteller MAK s.p.a.

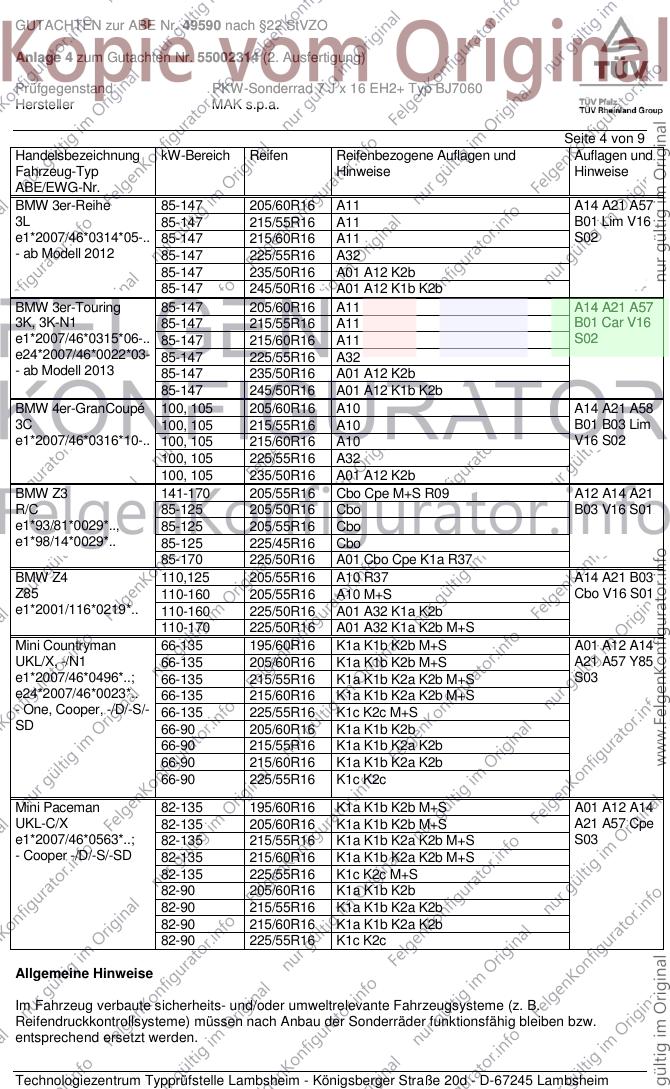

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-147 205/60R16 A11 A14 A21 A57
3L 85-147 215/55R16 A11 B01 Lim V16
e1*2007/46*0314*05-.. 85-147 215/60R16 A11 S02
- ab Modell 2012 85-147 225/55R16 A32
85-147 235/50R16 A01 A12 K2b
85-147 245/50R16 A01 A12 K1b K2b
BMW 3er-Touring 85-147 205/60R16 A11 A14 A21 A57
3K, 3K-N1 85-147 215/55R16 A11 B01 Car V16
e1*2007/46*0315*06-.. 85-147 215/60R16 A11 S02
e24*2007/46*0022*03- 85-147 225/55R16 A32
- ab Modell 2013 85-147 235/50R16 A01 A12 K2b
85-147 245/50R16 A01 A12 K1b K2b
BMW 4er-GranCoupé 100, 105 205/60R16 A10 A14 A21 A58
3C 100, 105 215/55R16 A10 B01 B03 Lim
e1*2007/46*0316*10-.. 100, 105 215/60R16 A10 V16 S02
100, 105 225/55R16 A32
100, 105 235/50R16 A01 A12 K2b
BMW Z3 141-170 205/55R16 Cbo Cpe M+S R09 A12 A14 A21
R/C 85-125 205/50R16 Cbo B03 V16 S01
e1*93/81*0029*.., 85-125 205/55R16 Cbo
e1*98/14*0029*.. 85-125 225/45R16 Cbo
85-170 225/50R16 A01 Cbo Cpe K1a R37
BMW Z4 110,125 205/55R16 A10 R37 A14 A21 B03
Z85 110-160 205/55R16 A10 M+S Cbo V16 S01
e1*2001/116*0219*.. 110-160 225/50R16 A01 A32 K1a K2b
110-170 225/50R16 A01 A32 K1a K2b M+S
Mini Countryman 66-135 195/60R16 K1a K1b K2b M+S A01 A12 A14
UKL/X, -/N1 66-135 205/60R16 K1a K1b K2b M+S A21 A57 Y85
e1*2007/46*0496*..; 66-135 215/55R16 K1a K1b K2a K2b M+S S03
e24*2007/46*0023*.. 66-135 215/60R16 K1a K1b K2a K2b M+S
- One, Cooper, -/D/-S/- 66-135 225/55R16 K1c K2c M+S
SD 66-90 205/60R16 K1a K1b K2b
66-90 215/55R16 K1a K1b K2a K2b
66-90 215/60R16 K1a K1b K2a K2b
66-90 225/55R16 K1c K2c
Mini Paceman 82-135 195/60R16 K1a K1b K2b M+S A01 A12 A14
UKL-C/X 82-135 205/60R16 K1a K1b K2b M+S A21 A57 Cpe
e1*2007/46*0563*..; 82-135 215/55R16 K1a K1b K2a K2b M+S S03
- Cooper -/D/-S/-SD 82-135 215/60R16 K1a K1b K2a K2b M+S
82-135 225/55R16 K1c K2c M+S
82-90 205/60R16 K1a K1b K2b
82-90 215/55R16 K1a K1b K2a K2b
82-90 215/60R16 K1a K1b K2a K2b
82-90 225/55R16 K1c K2c
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49590 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 EH2+ Typ BJ7060
Hersteller MAK s.p.a.

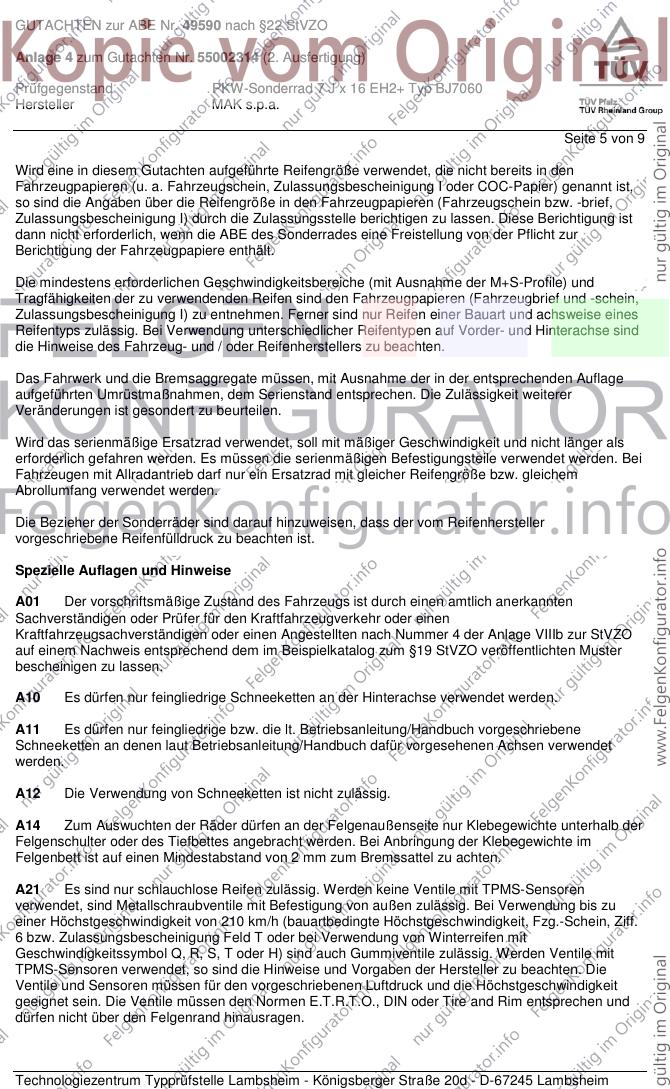

Seite 5 von 9
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49590 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 EH2+ Typ BJ7060
Hersteller MAK s.p.a.

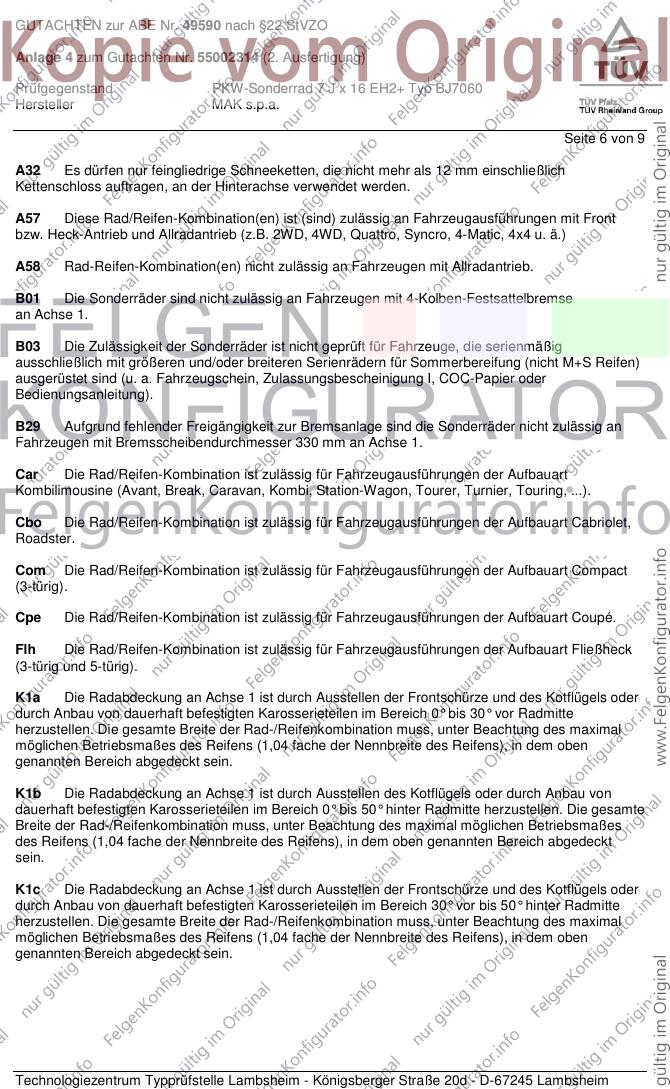

Seite 6 von 9
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49590 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 EH2+ Typ BJ7060
Hersteller MAK s.p.a.

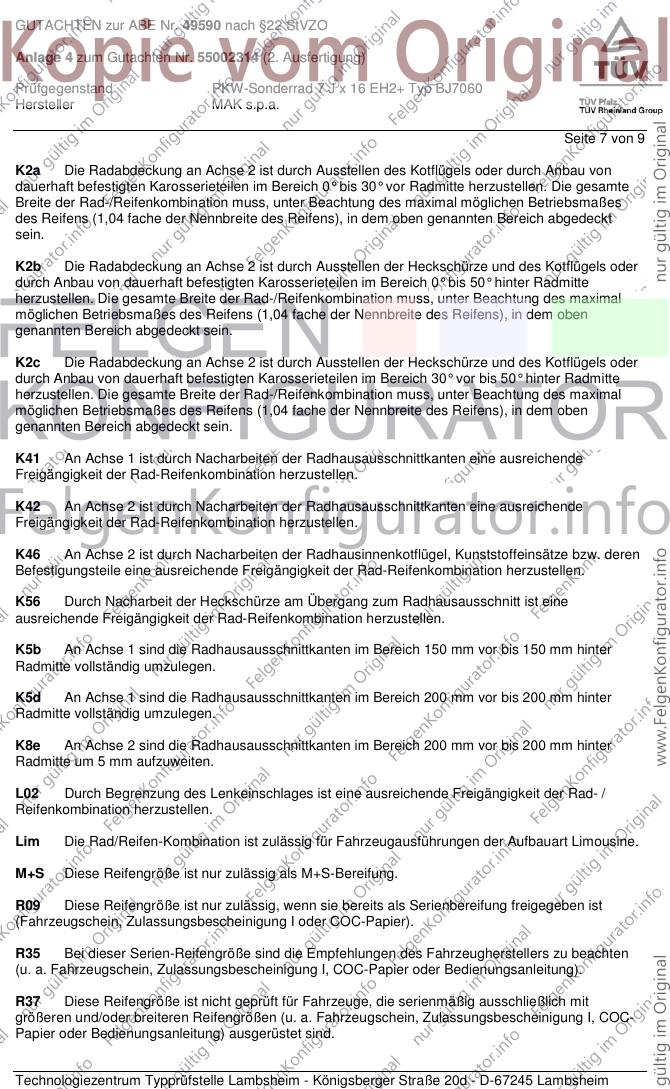

Seite 7 von 9
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49590 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 EH2+ Typ BJ7060
Hersteller MAK s.p.a.

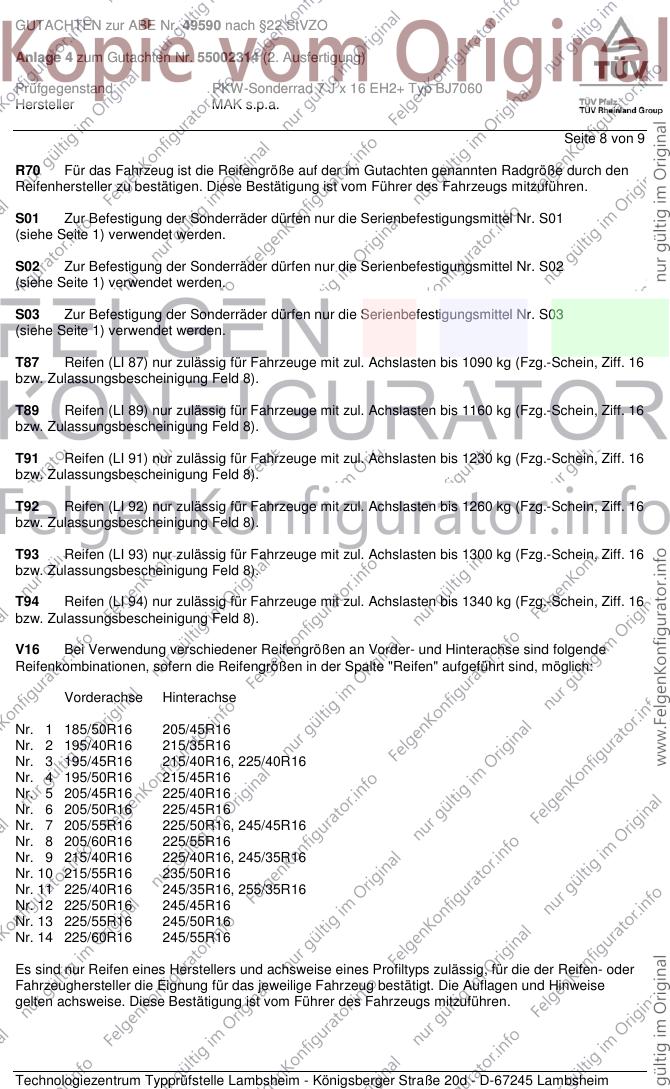

Seite 8 von 9
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49590 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55002314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 EH2+ Typ BJ7060
Hersteller MAK s.p.a.

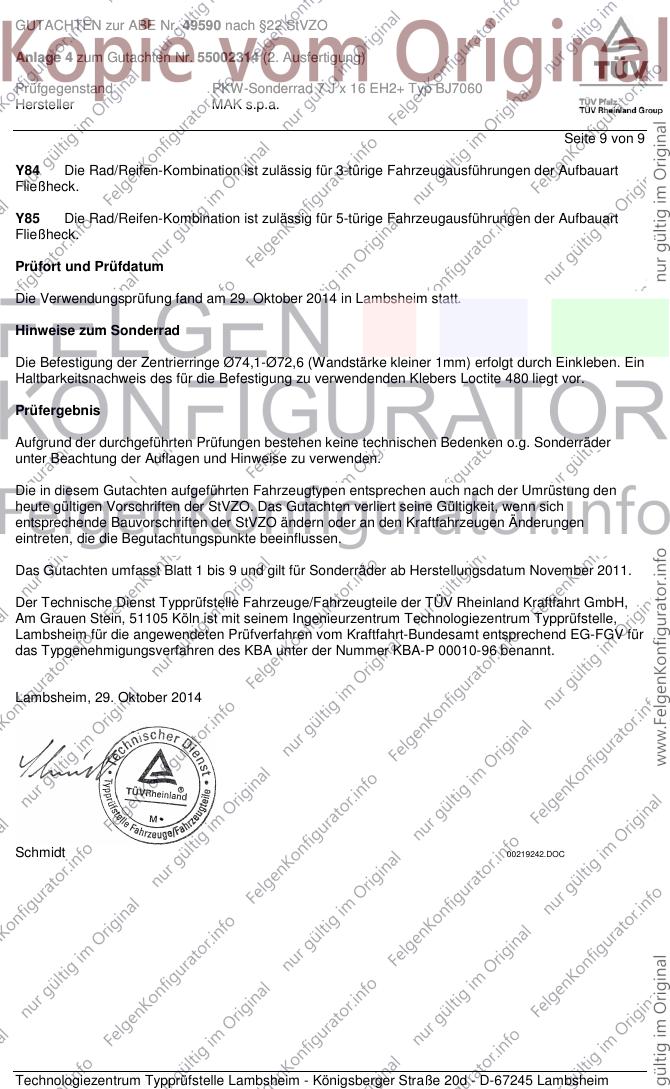

Seite 9 von 9
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Oktober 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe Ø74,1-Ø72,6 (Wandstärke kleiner 1mm) erfolgt durch Einkleben. Ein
Haltbarkeitsnachweis des für die Befestigung zu verwendenden Klebers Loctite 480 liegt vor.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Oktober 2014
Schmidt 00219242.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

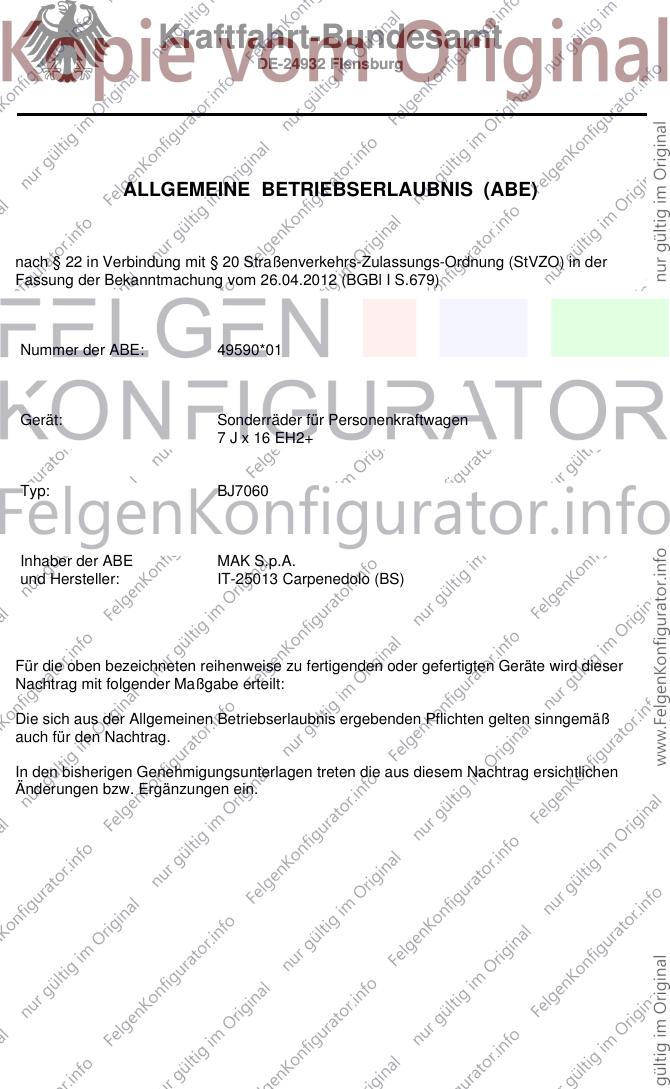

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49590*01
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 EH2+
Typ: BJ7060
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.

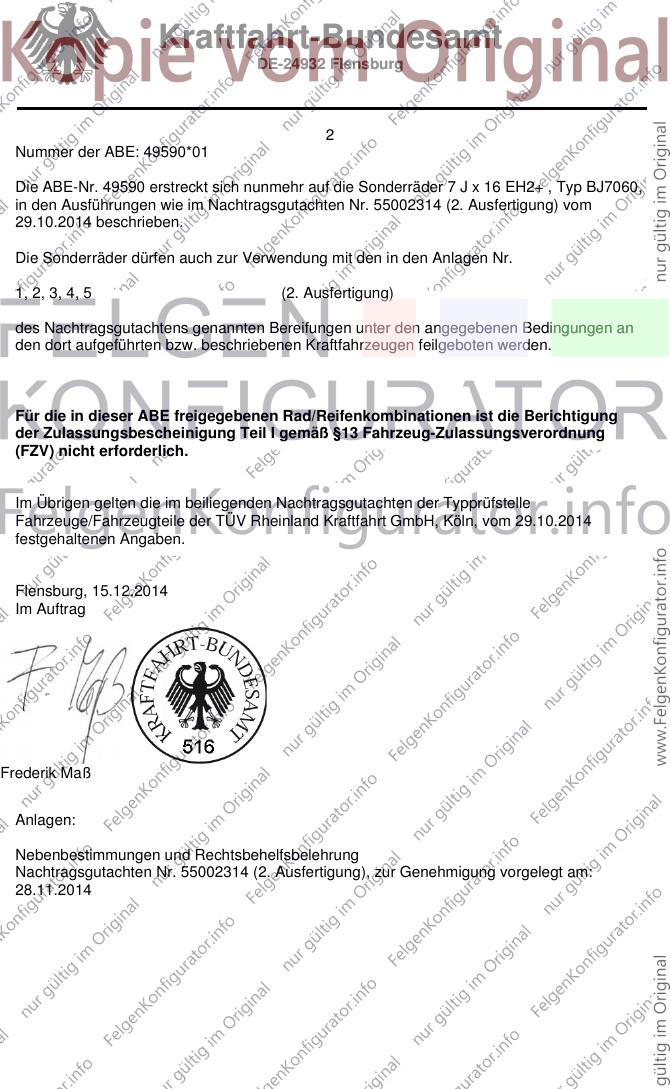

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49590*01
Die ABE-Nr. 49590 erstreckt sich nunmehr auf die Sonderräder 7 J x 16 EH2+ , Typ BJ7060,
in den Ausführungen wie im Nachtragsgutachten Nr. 55002314 (2. Ausfertigung) vom
29.10.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
1, 2, 3, 4, 5 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 29.10.2014
festgehaltenen Angaben.
Flensburg, 15.12.2014
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55002314 (2. Ausfertigung), zur Genehmigung vorgelegt am:
28.11.2014

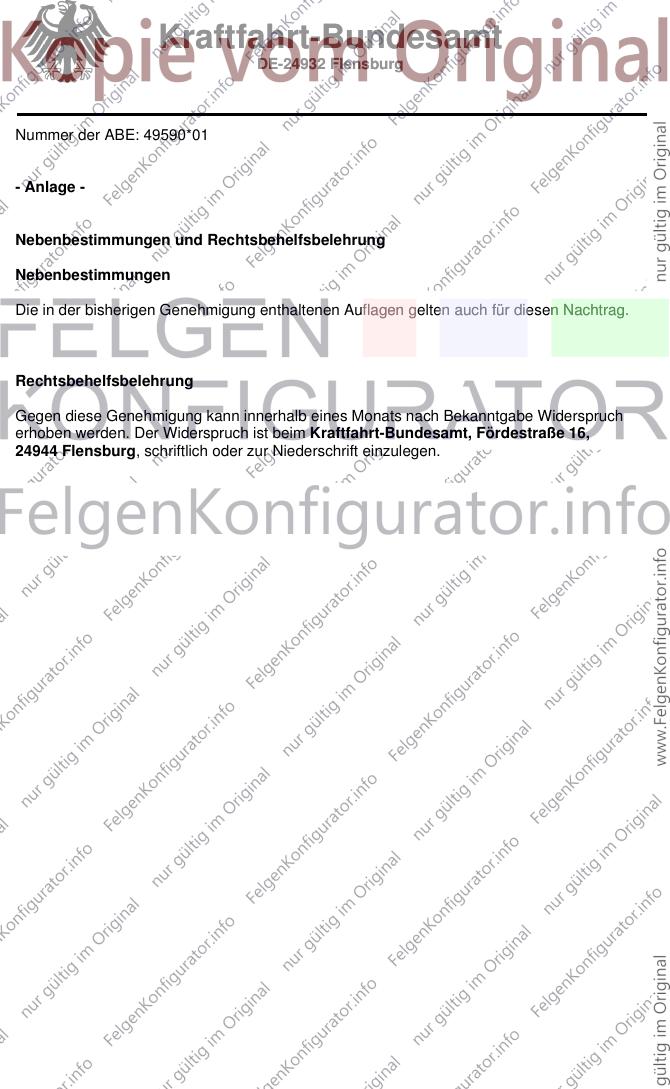

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49590*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
