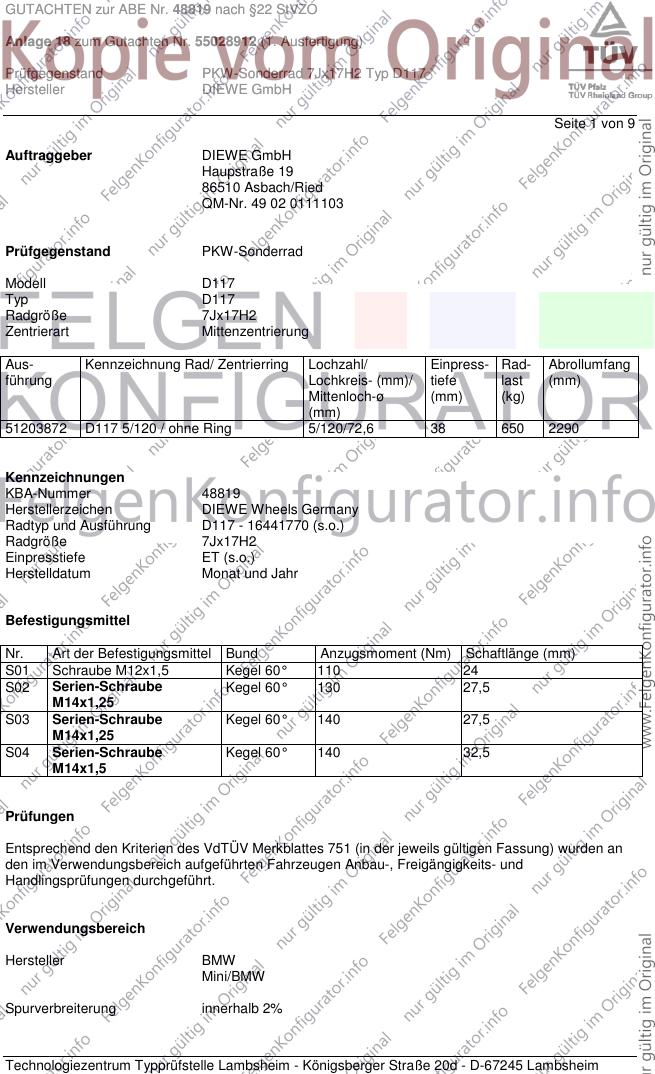

GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 1 von 9
Auftraggeber DIEWE GmbH
Haupstraße 19
86510 Asbach/Ried
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D117
Typ D117
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
51203872 D117 5/120 / ohne Ring 5/120/72,6 38 650 2290
Kennzeichnungen
KBA-Nummer 48819
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D117 - 16441770 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Serien-Schraube Kegel 60° 130 27,5
M14x1,25
S03 Serien-Schraube Kegel 60° 140 27,5
M14x1,25
S04 Serien-Schraube Kegel 60° 140 32,5
M14x1,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

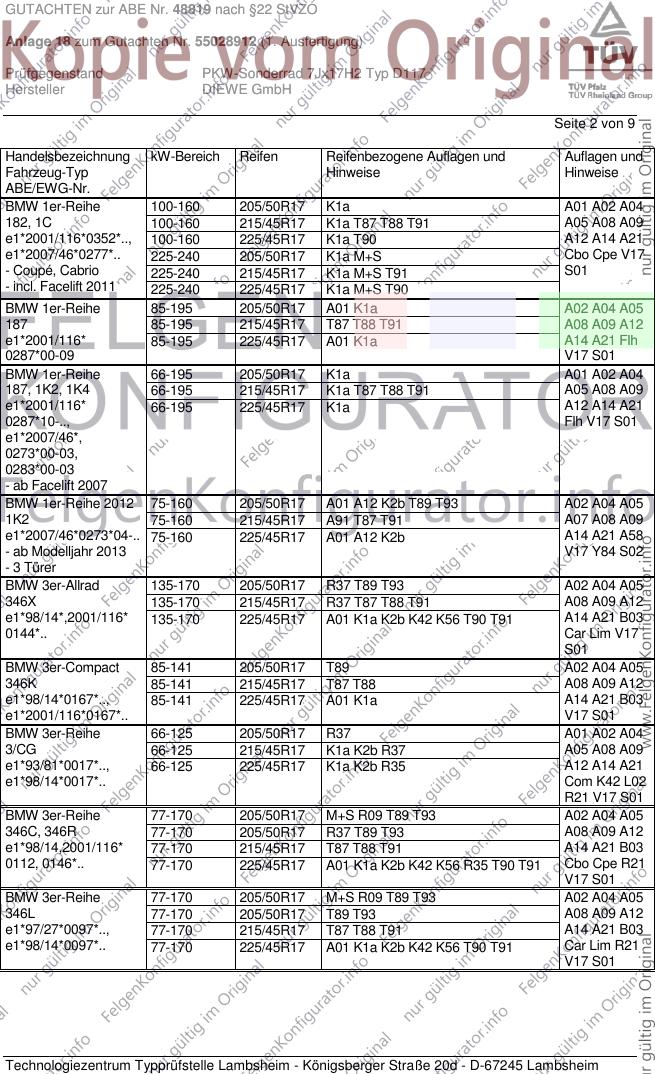

GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1a A01 A02 A04
182, 1C 100-160 215/45R17 K1a T87 T88 T91 A05 A08 A09
e1*2001/116*0352*.., 100-160 225/45R17 K1a T90 A12 A14 A21
e1*2007/46*0277*.. 225-240 205/50R17 K1a M+S Cbo Cpe V17
- Coupé, Cabrio 225-240 215/45R17 K1a M+S T91 S01
- incl. Facelift 2011 225-240 225/45R17 K1a M+S T90
BMW 1er-Reihe 85-195 205/50R17 A01 K1a A02 A04 A05
187 85-195 215/45R17 T87 T88 T91 A08 A09 A12
e1*2001/116* 85-195 225/45R17 A01 K1a A14 A21 Flh
0287*00-09 V17 S01
BMW 1er-Reihe 66-195 205/50R17 K1a A01 A02 A04
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A05 A08 A09
e1*2001/116* 66-195 225/45R17 K1a A12 A14 A21
0287*10-.., Flh V17 S01
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 2012 75-160 205/50R17 A01 A12 K2b T89 T93 A02 A04 A05
1K2 75-160 215/45R17 A91 T87 T91 A07 A08 A09
e1*2007/46*0273*04-.. 75-160 225/45R17 A01 A12 K2b A14 A21 A58
- ab Modelljahr 2013 V17 Y84 S02
- 3 Türer
BMW 3er-Allrad 135-170 205/50R17 R37 T89 T93 A02 A04 A05
346X 135-170 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*98/14*,2001/116* 135-170 225/45R17 A01 K1a K2b K42 K56 T90 T91 A14 A21 B03
0144*.. Car Lim V17
S01
BMW 3er-Compact 85-141 205/50R17 T89 A02 A04 A05
346K 85-141 215/45R17 T87 T88 A08 A09 A12
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a A14 A21 B03
e1*2001/116*0167*.. V17 S01
BMW 3er-Reihe 66-125 205/50R17 R37 A01 A02 A04
3/CG 66-125 215/45R17 K1a K2b R37 A05 A08 A09
e1*93/81*0017*.., 66-125 225/45R17 K1a K2b R35 A12 A14 A21
e1*98/14*0017*.. Com K42 L02
R21 V17 S01
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A02 A04 A05
346C, 346R 77-170 205/50R17 R37 T89 T93 A08 A09 A12
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 A14 A21 B03
0112, 0146*.. 77-170 225/45R17 A01 K1a K2b K42 K56 R35 T90 T91 Cbo Cpe R21
V17 S01
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A02 A04 A05
346L 77-170 205/50R17 T89 T93 A08 A09 A12
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 A14 A21 B03
e1*98/14*0097*.. 77-170 225/45R17 A01 K1a K2b K42 K56 T90 T91 Car Lim R21
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

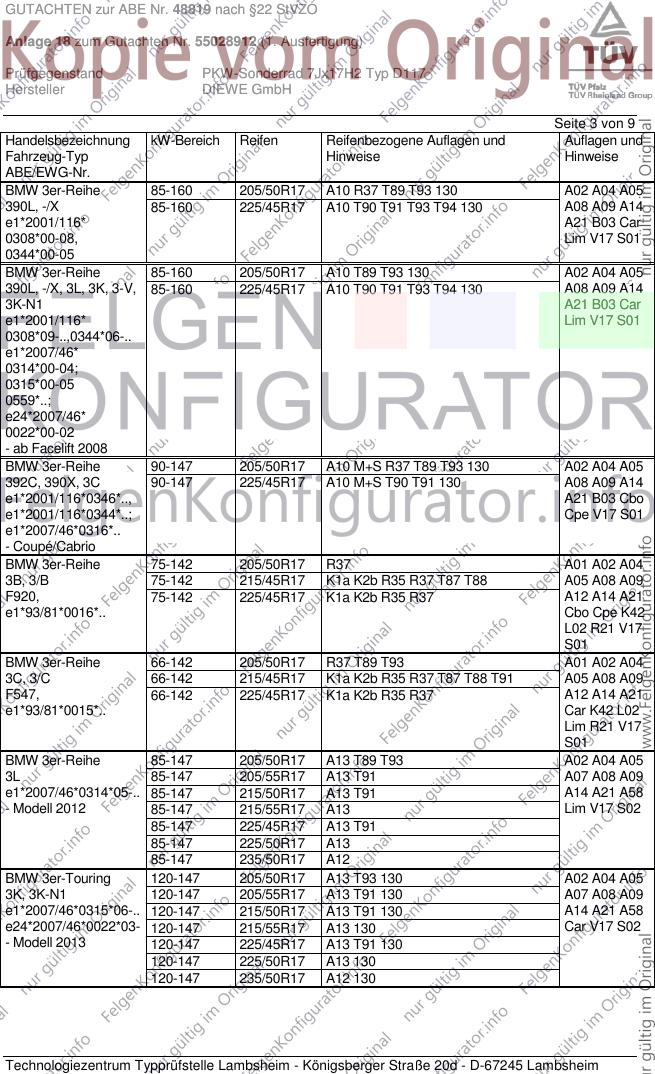

GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-160 205/50R17 A10 R37 T89 T93 130 A02 A04 A05
390L, -/X 85-160 225/45R17 A10 T90 T91 T93 T94 130 A08 A09 A14
e1*2001/116* A21 B03 Car
0308*00-08, Lim V17 S01
0344*00-05
BMW 3er-Reihe 85-160 205/50R17 A10 T89 T93 130 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-160 225/45R17 A10 T90 T91 T93 T94 130 A08 A09 A14
3K-N1 A21 B03 Car
e1*2001/116* Lim V17 S01
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05
0559*..;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/50R17 A10 M+S R37 T89 T93 130 A02 A04 A05
392C, 390X, 3C 90-147 225/45R17 A10 M+S T90 T91 130 A08 A09 A14
e1*2001/116*0346*.., A21 B03 Cbo
e1*2001/116*0344*..; Cpe V17 S01
e1*2007/46*0316*..
- Coupé/Cabrio
BMW 3er-Reihe 75-142 205/50R17 R37 A01 A02 A04
3B, 3/B 75-142 215/45R17 K1a K2b R35 R37 T87 T88 A05 A08 A09
F920, 75-142 225/45R17 K1a K2b R35 R37 A12 A14 A21
e1*93/81*0016*.. Cbo Cpe K42
L02 R21 V17
S01
BMW 3er-Reihe 66-142 205/50R17 R37 T89 T93 A01 A02 A04
3C, 3/C 66-142 215/45R17 K1a K2b R35 R37 T87 T88 T91 A05 A08 A09
F547, 66-142 225/45R17 K1a K2b R35 R37 A12 A14 A21
e1*93/81*0015*.. Car K42 L02
Lim R21 V17
S01
BMW 3er-Reihe 85-147 205/50R17 A13 T89 T93 A02 A04 A05
3L 85-147 205/55R17 A13 T91 A07 A08 A09
e1*2007/46*0314*05-.. 85-147 215/50R17 A13 T91 A14 A21 A58
- Modell 2012 85-147 215/55R17 A13 Lim V17 S02
85-147 225/45R17 A13 T91
85-147 225/50R17 A13
85-147 235/50R17 A12
BMW 3er-Touring 120-147 205/50R17 A13 T93 130 A02 A04 A05
3K, 3K-N1 120-147 205/55R17 A13 T91 130 A07 A08 A09
e1*2007/46*0315*06-.. 120-147 215/50R17 A13 T91 130 A14 A21 A58
e24*2007/46*0022*03- 120-147 215/55R17 A13 130 Car V17 S02
- Modell 2013 120-147 225/45R17 A13 T91 130
120-147 225/50R17 A13 130
120-147 235/50R17 A12 130
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

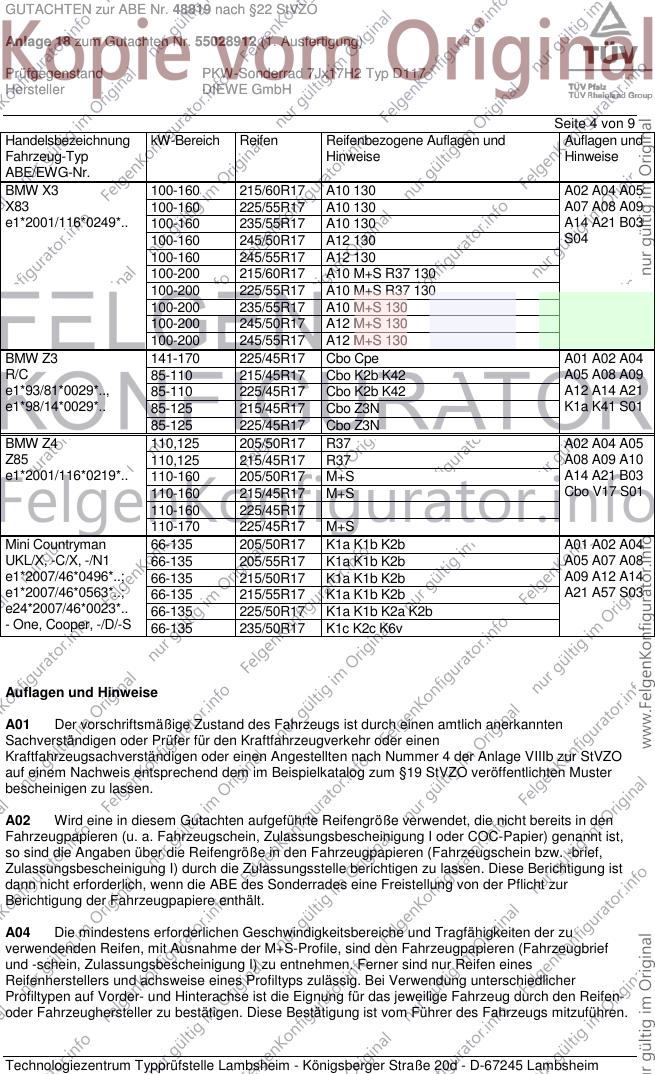

GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-160 215/60R17 A10 130 A02 A04 A05
X83 100-160 225/55R17 A10 130 A07 A08 A09
e1*2001/116*0249*.. 100-160 235/55R17 A10 130 A14 A21 B03
100-160 245/50R17 A12 130 S04
100-160 245/55R17 A12 130
100-200 215/60R17 A10 M+S R37 130
100-200 225/55R17 A10 M+S R37 130
100-200 235/55R17 A10 M+S 130
100-200 245/50R17 A12 M+S 130
100-200 245/55R17 A12 M+S 130
BMW Z3 141-170 225/45R17 Cbo Cpe A01 A02 A04
R/C 85-110 215/45R17 Cbo K2b K42 A05 A08 A09
e1*93/81*0029*.., 85-110 225/45R17 Cbo K2b K42 A12 A14 A21
e1*98/14*0029*.. 85-125 215/45R17 Cbo Z3N K1a K41 S01
85-125 225/45R17 Cbo Z3N
BMW Z4 110,125 205/50R17 R37 A02 A04 A05
Z85 110,125 215/45R17 R37 A08 A09 A10
e1*2001/116*0219*.. 110-160 205/50R17 M+S A14 A21 B03
110-160 215/45R17 M+S Cbo V17 S01
110-160 225/45R17
110-170 225/45R17 M+S
Mini Countryman 66-135 205/50R17 K1a K1b K2b A01 A02 A04
UKL/X, -C/X, -/N1 66-135 205/55R17 K1a K1b K2b A05 A07 A08
e1*2007/46*0496*..; 66-135 215/50R17 K1a K1b K2b A09 A12 A14
e1*2007/46*0563*..; 66-135 215/55R17 K1a K1b K2b A21 A57 S03
e24*2007/46*0023*.. 66-135 225/50R17 K1a K1b K2a K2b
- One, Cooper, -/D/-S 66-135 235/50R17 K1c K2c K6v
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 5 von 9

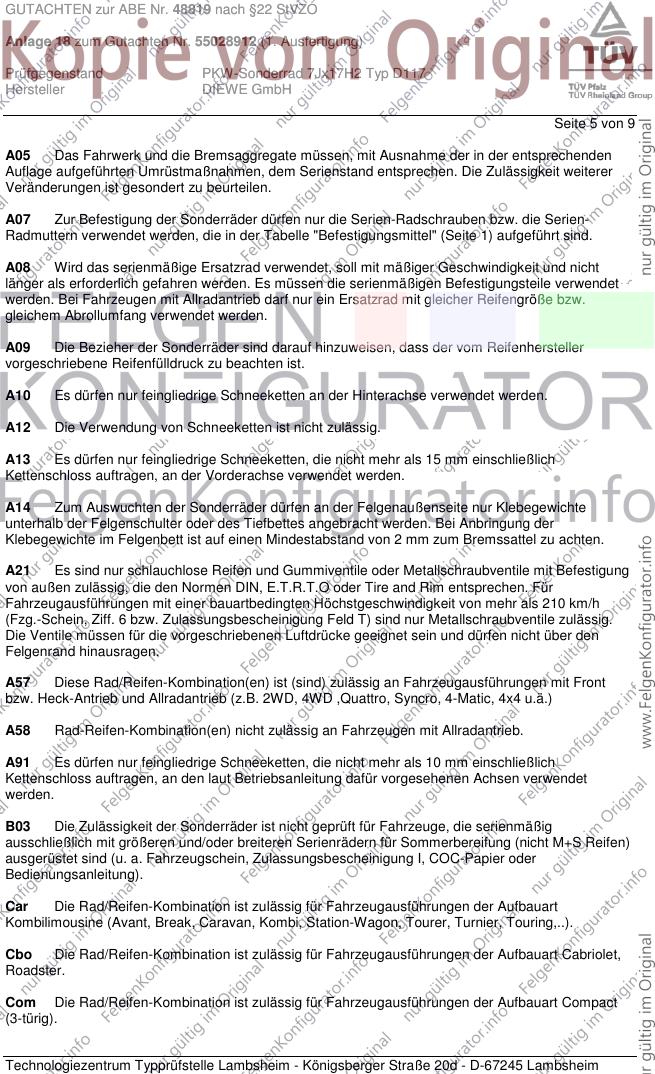

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 6 von 9
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH

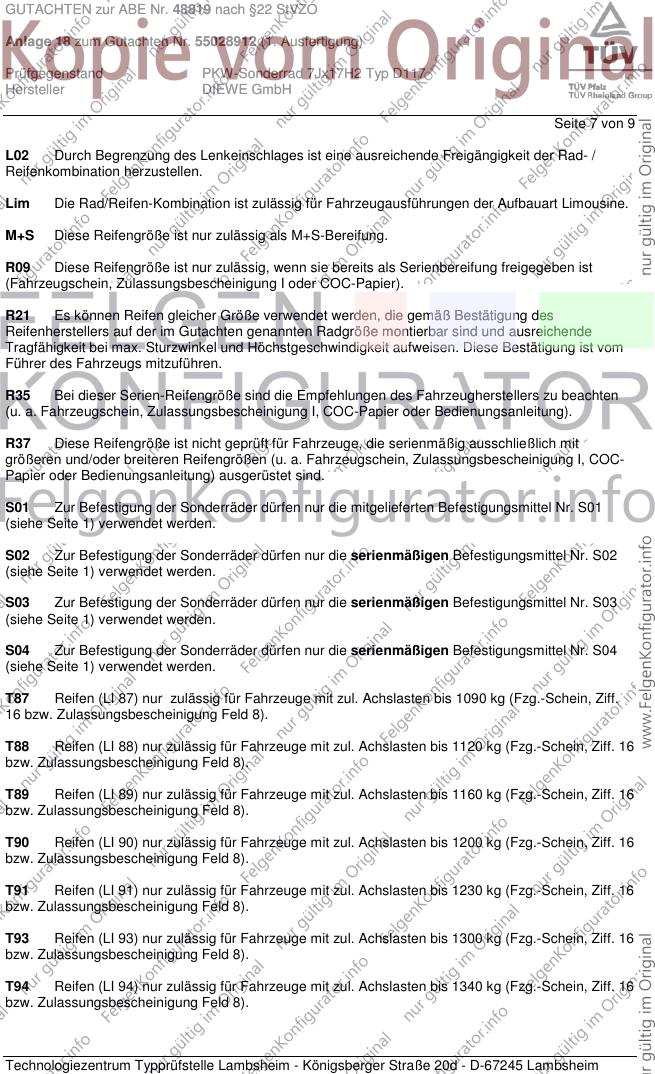

Seite 7 von 9
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 8 von 9
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Oktober 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH

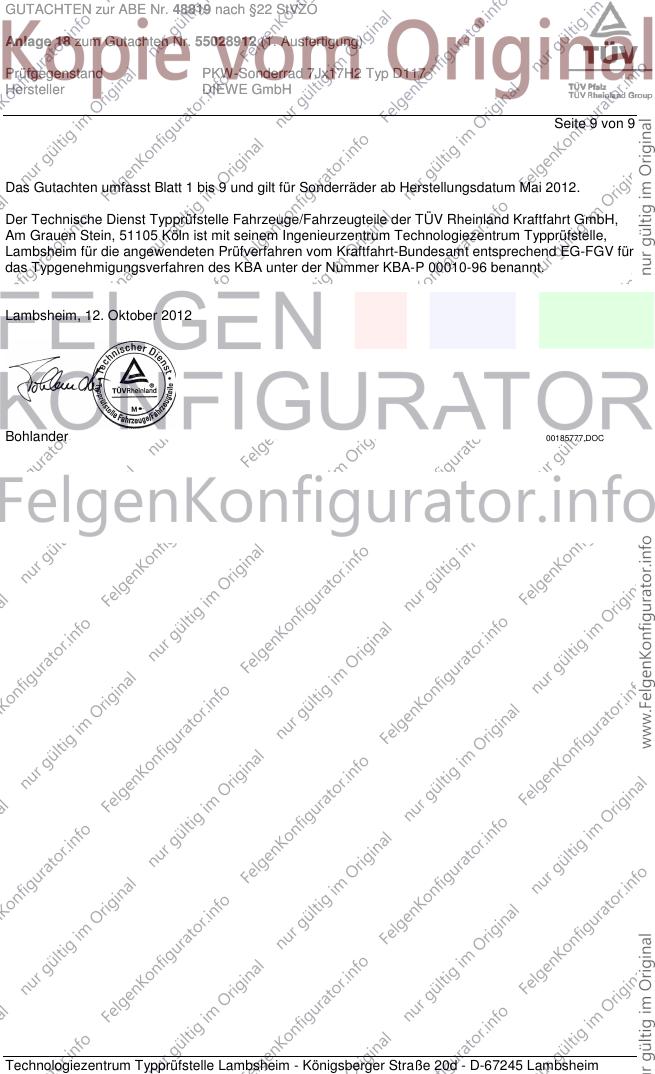

Seite 9 von 9
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Oktober 2012
Bohlander 00185777.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
