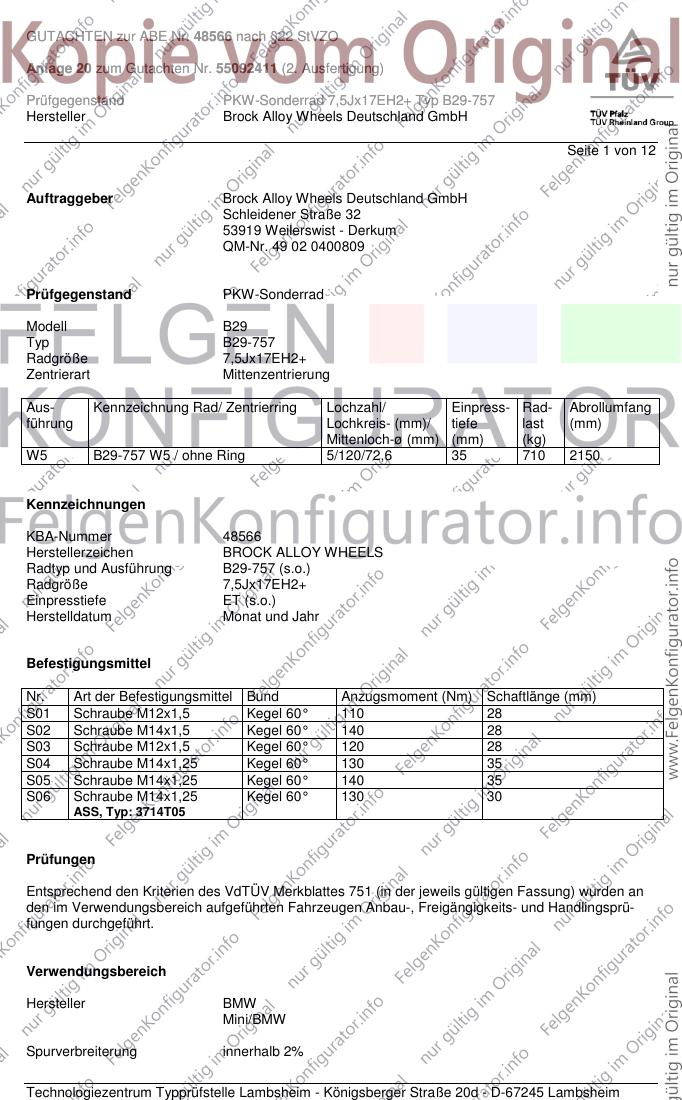

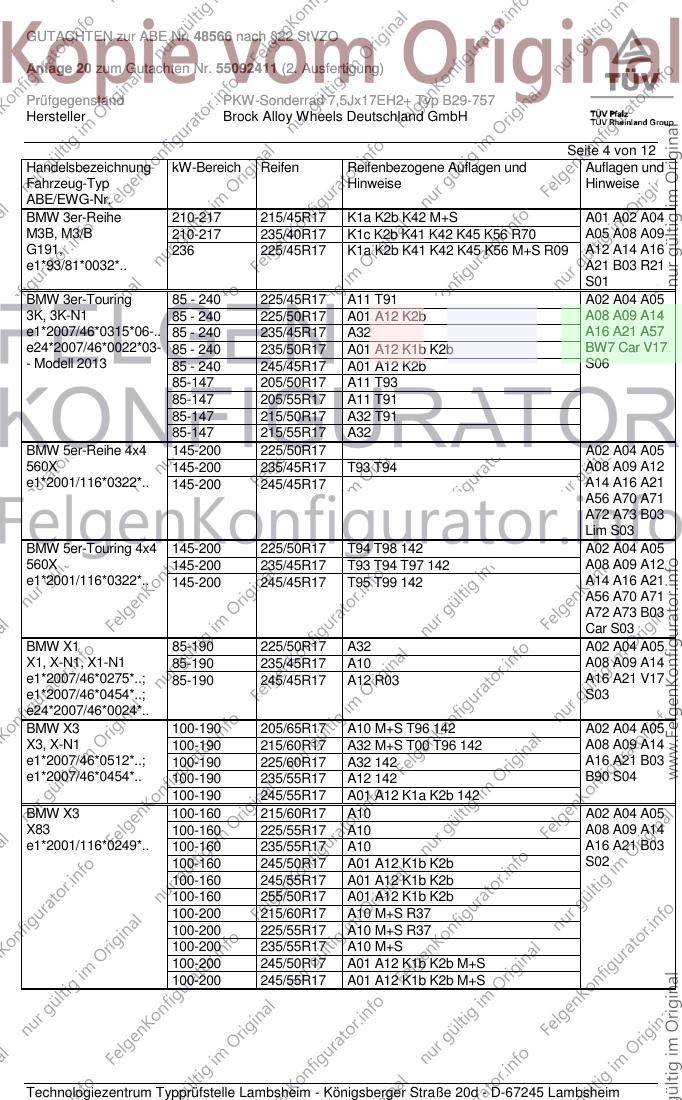

GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 12
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B29
Typ B29-757
Radgröße 7,5Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W5 B29-757 W5 / ohne Ring 5/120/72,6 35 710 2150
Kennzeichnungen
KBA-Nummer 48566
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B29-757 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 140 28
S03 Schraube M12x1,5 Kegel 60° 120 28
S04 Schraube M14x1,25 Kegel 60° 130 35
S05 Schraube M14x1,25 Kegel 60° 140 35
S06 Schraube M14x1,25 Kegel 60° 130 30
ASS, Typ: 3714T05
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1c K2b K41 K42 A01 A02 A04
182, 1C 100-160 215/45R17 K1c T87 T88 T91 A05 A08 A09
e1*2001/116*0352*.., 100-240 225/45R17 K1c K2b K41 K42 K46 T90 A12 A14 A16
e1*2007/46*0277*.. 225-240 205/50R17 K1c K41 R02 A21 Cbo Cpe
- Coupé, Cabrio 225-240 205/50R17 K1c K2b K41 K42 M+S V17 S01
- incl. Facelift 2011 225-240 215/45R17 K1c M+S T91
BMW 1er-Reihe 85-195 205/50R17 K1c K2b K41 K42 A01 A02 A04
187 85-195 215/45R17 K1c T87 T88 T91 A05 A08 A09
e1*2001/116* 85-195 225/45R17 K1c K2b K41 K42 K46 A12 A14 A16
0287*00-09 A21 Flh V17
S01
BMW 1er-Reihe 66-195 205/50R17 K1c K2b K41 K42 A01 A02 A04
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A05 A08 A09
e1*2001/116* 66-195 225/45R17 K1c K2b K41 K42 K46 A12 A14 A16
0287*10-.., A21 Flh V17
e1*2007/46*, S01
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70 - 175 205/50R17 K1a K2a K2b K5b T89 T93 A01 A02 A04
1K2 70 - 175 215/45R17 K1a K2b T87 T91 A05 A08 A09
e1*2007/46*0273*04-.. 70 - 175 225/45R17 K1a K2a K2b K5b A12 A14 A16
- ab Modelljahr 2013 70 - 175 235/45R17 K1c K2c K5d K8e A21 A58 B01
- 3 Türer V17 Y84 S06
BMW 3er-Allrad 135-170 205/50R17 M+S T89 T93 A02 A04 A05
346X 135-170 205/50R17 R37 T89 T93 A08 A09 A12
e1*98/14*,2001/116* 135-170 215/45R17 R37 T88 T91 A14 A16 A21
0144*.. 135-170 225/45R17 A01 K1a K2b K42 T90 T91 T93 A70 A71 A72
135-170 235/40R17 A01 K1c K2b K42 K56 R70 T90 A73 B03 Car
135-170 245/40R17 A01 K2b K42 K56 R03 R70 T91 T93 Lim V17 S01
BMW 3er-Compact 85-141 205/50R17 T89 A02 A04 A05
346K 85-141 215/45R17 T87 T88 A08 A09 A12
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a K56 A14 A16 A21
e1*2001/116*0167*.. 85-141 235/40R17 A01 K1c K2c K42 K56 R70 A70 A71 A72
85-141 245/40R17 A01 K2c K42 K56 R03 R70 A73 B03 V17
S01
BMW 3er-Reihe 66-125 215/45R17 K1a K42 R37 A01 A02 A04
3/CG 66-125 225/45R17 K1a K42 L02 R37 A05 A08 A09
e1*93/81*0017*.., 66-125 235/40R17 K1c K41 K42 K45 K56 L02 R70 A12 A14 A16
e1*98/14*0017*.. 66-125 245/40R17 K42 K44 K56 R03 R70 A21 K2b R21
V17 S01
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A02 A04 A05
346C, 346R 77-170 205/50R17 R37 T89 T93 A08 A09 A12
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 A14 A16 A21
0112, 0146*.. 77-170 225/45R17 A01 K1a K2b K42 K56 T90 T91 A70 A71 A72
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90 A73 Cbo Cpe
77-170 245/40R17 A01 K2b K42 K56 R03 R70 T91 R21 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A02 A04 A05
346L 77-170 205/50R17 T89 T93 A08 A09 A12
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 A14 A16 A21
e1*98/14*0097*.. 77-170 225/45R17 A01 K1a K2b K42 T90 T91 T93 A70 A71 A72
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90 A73 Car Lim
77-170 245/40R17 A01 K2b K42 K56 R03 R70 T91 T93 V17 S01
BMW 3er-Reihe 85-160 205/50R17 A10 R37 T89 T93 A02 A04 A05
390L, -/X 85-160 225/45R17 A10 T90 T91 T93 T94 A08 A09 A14
e1*2001/116* A16 A21 B03
0308*00-08, Car Lim V17
0344*00-05 S01
BMW 3er-Reihe 85-160 205/50R17 A32 T89 T93 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-160 225/45R17 A32 T90 T91 T93 T94 A08 A09 A14
3K-N1 A16 A21 B03
e1*2001/116* Car Lim V17
0308*09-..,0344*06-.. S01
e1*2007/46*
0314*00-04;
0315*00-05
0559*00;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/50R17 A10 M+S R37 T89 T93 A02 A04 A05
392C, 390X, 3C 90-147 225/45R17 A10 M+S T90 T91 A08 A09 A14
e1*2001/116*0346*.., A16 A21 B03
e1*2001/116*0344*..; Cbo Cpe S01
e1*2007/46*0316*00-
07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/45R17 K1a K42 R37 A01 A02 A04
3B, 3/B 75-142 225/45R17 K1a K42 L02 R35 R37 A05 A08 A09
F920, 75-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 A12 A14 A16
e1*93/81*0016*.. 75-142 245/40R17 K42 K44 K56 R03 R70 A21 K2b R21
V17 S01
BMW 3er-Reihe 66-142 215/45R17 K1a K42 R37 A01 A02 A04
3C, 3/C 66-142 225/45R17 K1a K42 L02 R37 A05 A08 A09
F547, 66-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 A12 A14 A16
e1*93/81*0015*.. 66-142 245/40R17 K42 K44 K56 R03 R70 A21 K2b R21
V17 S01
BMW 3er-Reihe 85-147 205/50R17 A11 T89 T93 A02 A04 A05
3L 85-147 205/55R17 A11 T91 A08 A09 A14
e1*2007/46*0314*05-.. 85-147 215/50R17 A32 T91 A16 A21 A57
- Modell 2012 85-147 215/55R17 A32 BW7 Lim V17
85-240 225/45R17 A13 T91 S06
85-240 225/50R17 A01 A12 K2b
85-240 235/45R17 A32
85-240 235/50R17 A01 A12 K1b K2b
85-240 245/45R17 A01 A12 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 210-217 215/45R17 K1a K2b K42 M+S A01 A02 A04
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K45 K56 R70 A05 A08 A09
G191, 236 225/45R17 K1a K2b K41 K42 K45 K56 M+S R09 A12 A14 A16
e1*93/81*0032*.. A21 B03 R21
S01
BMW 3er-Touring 85 - 240 225/45R17 A11 T91 A02 A04 A05
3K, 3K-N1 85 - 240 225/50R17 A01 A12 K2b A08 A09 A14
e1*2007/46*0315*06-.. 85 - 240 235/45R17 A32 A16 A21 A57
e24*2007/46*0022*03- 85 - 240 235/50R17 A01 A12 K1b K2b BW7 Car V17
- Modell 2013 85 - 240 245/45R17 A01 A12 K2b S06
85-147 205/50R17 A11 T93
85-147 205/55R17 A11 T91
85-147 215/50R17 A32 T91
85-147 215/55R17 A32
BMW 5er-Reihe 4x4 145-200 225/50R17 A02 A04 A05
560X 145-200 235/45R17 T93 T94 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/45R17 A14 A16 A21
A56 A70 A71
A72 A73 B03
Lim S03
BMW 5er-Touring 4x4 145-200 225/50R17 T94 T98 142 A02 A04 A05
560X 145-200 235/45R17 T93 T94 T97 142 A08 A09 A12
e1*2001/116*0322*.. 145-200 245/45R17 T95 T99 142 A14 A16 A21
A56 A70 A71
A72 A73 B03
Car S03
BMW X1 85-190 225/50R17 A32 A02 A04 A05
X1, X-N1, X1-N1 85-190 235/45R17 A10 A08 A09 A14
e1*2007/46*0275*..; 85-190 245/45R17 A12 R03 A16 A21 V17
e1*2007/46*0454*..; S03
e24*2007/46*0024*..
BMW X3 100-190 205/65R17 A10 M+S T96 142 A02 A04 A05
X3, X-N1 100-190 215/60R17 A32 M+S T00 T96 142 A08 A09 A14
e1*2007/46*0512*..; 100-190 225/60R17 A32 142 A16 A21 B03
e1*2007/46*0454*.. 100-190 235/55R17 A12 142 B90 S04
100-190 245/55R17 A01 A12 K1a K2b 142
BMW X3 100-160 215/60R17 A10 A02 A04 A05
X83 100-160 225/55R17 A10 A08 A09 A14
e1*2001/116*0249*.. 100-160 235/55R17 A10 A16 A21 B03
100-160 245/50R17 A01 A12 K1b K2b S02
100-160 245/55R17 A01 A12 K1b K2b
100-160 255/50R17 A01 A12 K1b K2b
100-200 215/60R17 A10 M+S R37
100-200 225/55R17 A10 M+S R37
100-200 235/55R17 A10 M+S
100-200 245/50R17 A01 A12 K1b K2b M+S
100-200 245/55R17 A01 A12 K1b K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z3 141-170 225/45R17 Cbo Cpe A01 A02 A04
R/C 141-170 235/40R17 Cbo Cpe R70 A05 A08 A09
e1*93/81*0029*.., 141-170 245/40R17 Cbo Cpe R03 R70 A12 A14 A16
e1*98/14*0029*.. 85-110 215/45R17 Cbo K2b K42 A21 K1a K41
85-110 225/45R17 Cbo K2b K42 V17 S01
85-110 235/40R17 Cbo K2b K42 R70
85-110 245/40R17 Cbo K2b K42 R03 R70
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo R70 Z3N
85-125 245/40R17 Cbo R03 R70 Z3N
BMW Z4 110,125 205/50R17 A10 R37 A02 A04 A05
Z85 110,125 215/45R17 A10 R37 A08 A09 A14
e1*2001/116*0219*.. 110-160 205/50R17 A10 M+S A16 A21 B03
110-160 215/45R17 A10 M+S Cbo V17 S01
110-160 225/45R17 A10
110-160 245/40R17 A01 A12 K1c K2b R70
110-170 225/45R17 A10 M+S
Mini Countryman 66-135 205/50R17 K1a K1b K2b A01 A02 A04
UKL/X, -/N1 66-135 205/55R17 K1a K1b K2b A05 A08 A09
e1*2007/46*0496*..; 66-135 215/50R17 K1c K2c A12 A14 A16
e24*2007/46*0023*.. 66-135 215/55R17 K1c K2c K6v A21 A57 Y85
- One, Cooper, -/D/-S/- 66-135 225/50R17 K1c K2c K6v S05
SD 66-135 235/45R17 K1c K2c
66-135 245/45R17 K1c K2c K6v
Mini Paceman 82-135 205/50R17 K1a K1b K2b A01 A02 A04
UKL-C/X 82-135 205/55R17 K1a K1b K2b A05 A08 A09
e1*2007/46*0563*..; 82-135 215/50R17 K1c K2c A12 A14 A16
- Cooper -/D/-S/-SD 82-135 215/55R17 K1c K2c K6v A21 A57 Cpe
82-135 225/50R17 K1c K2c K6v S05
82-135 235/45R17 K1c K2c
82-135 245/45R17 K1c K2c K6v

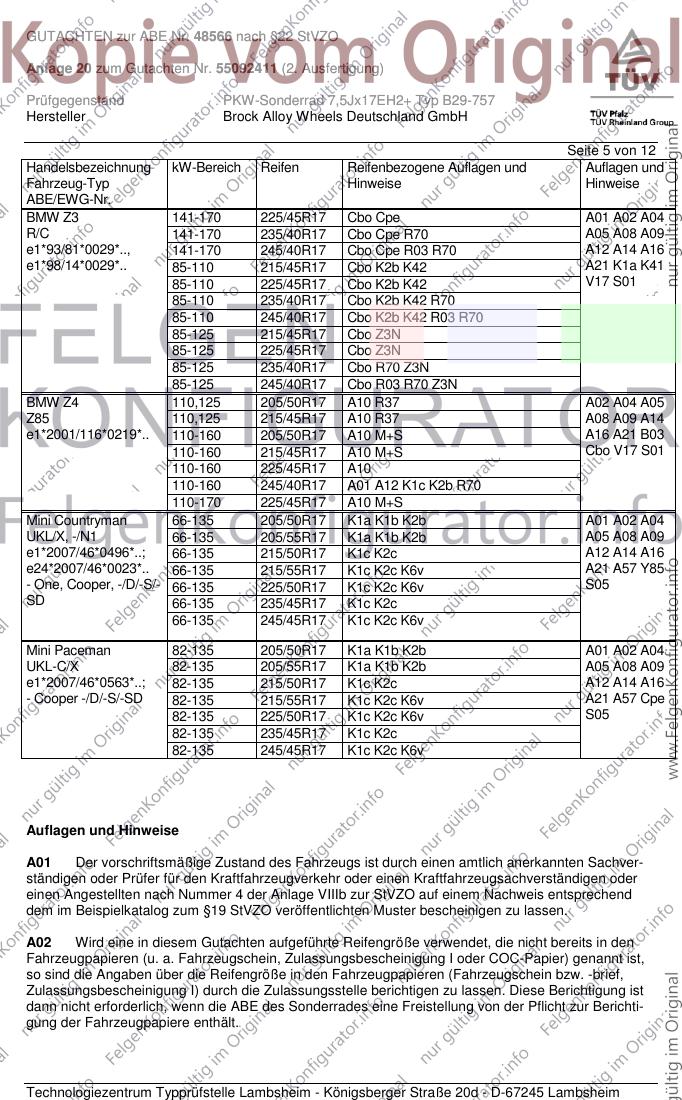

Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 12

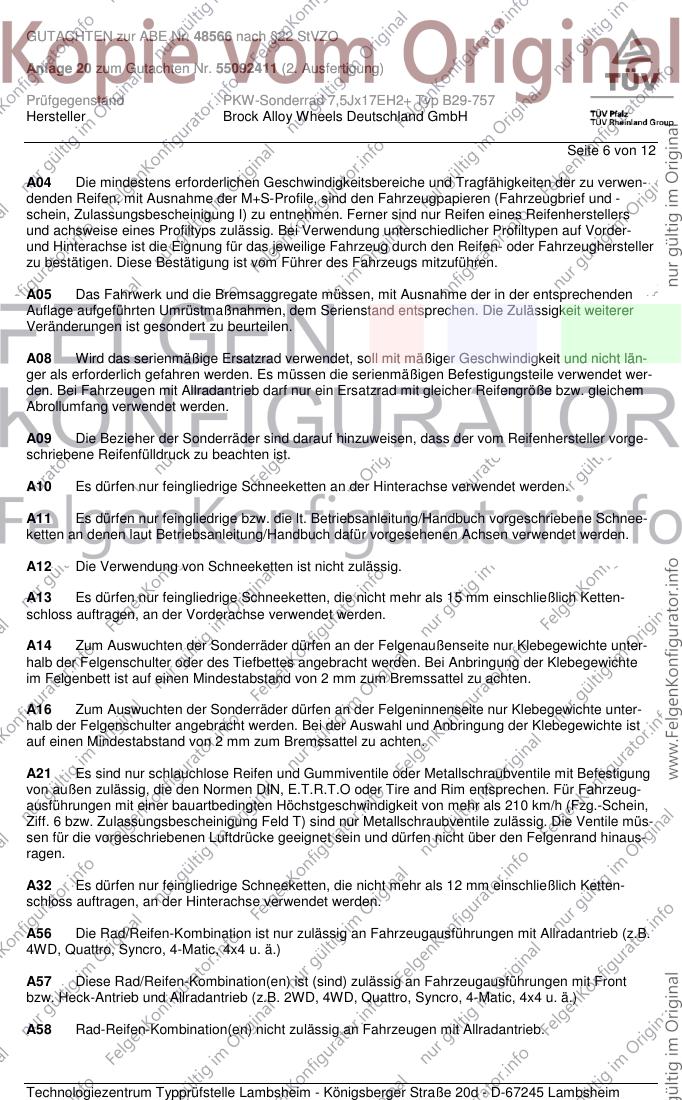

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 12

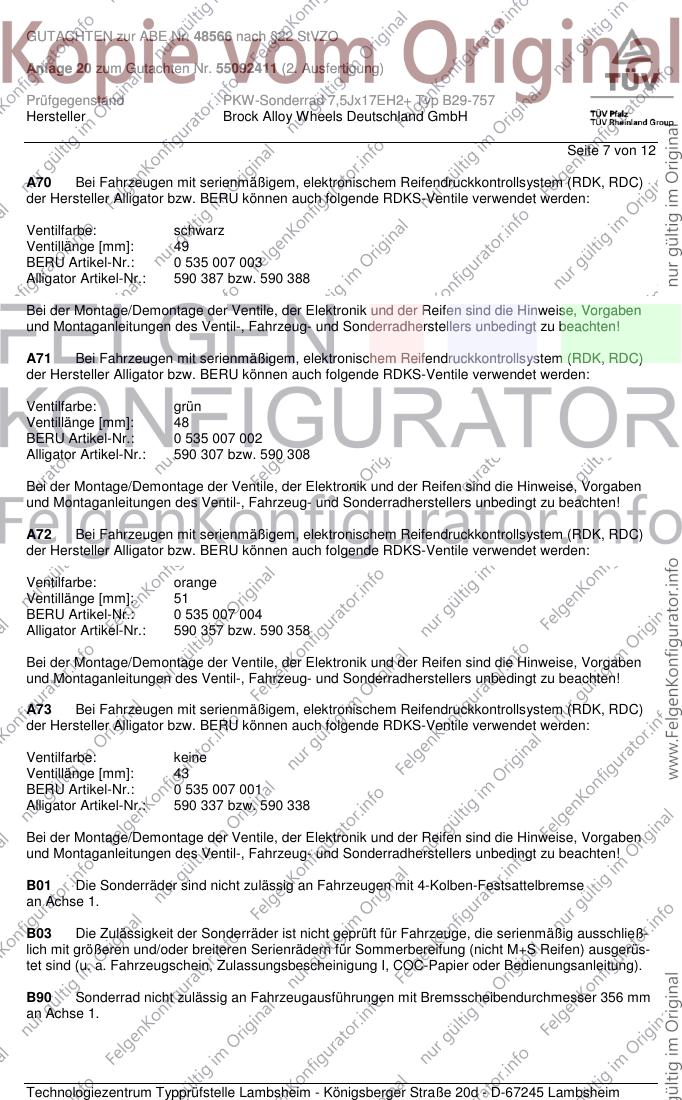

A70 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A72 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 12

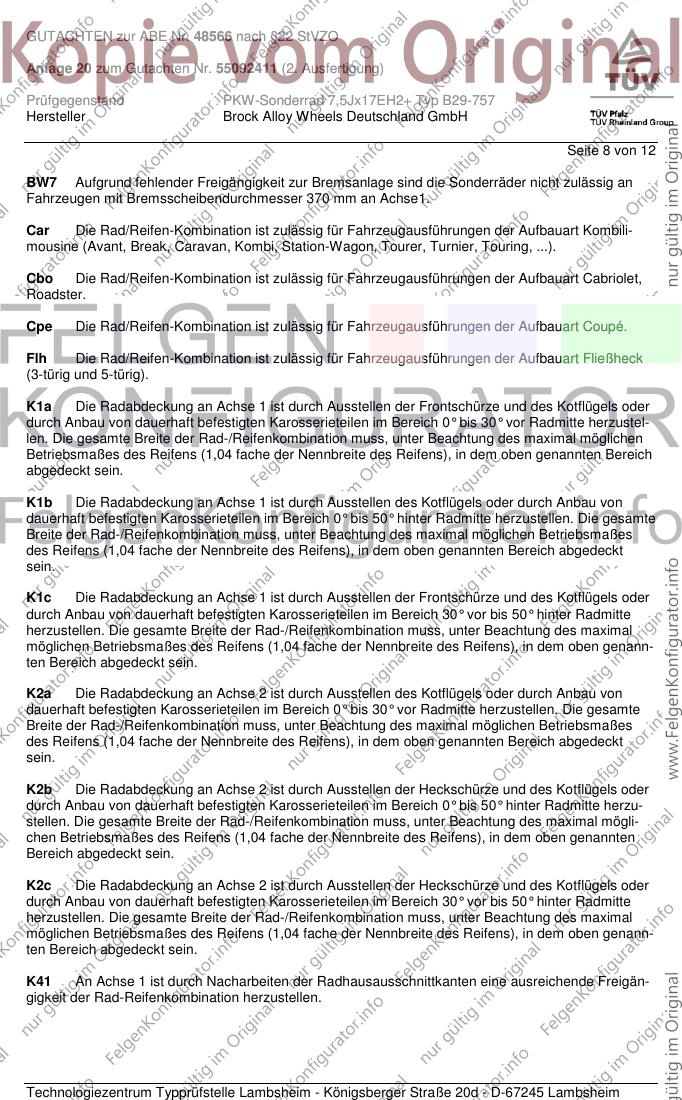

BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 12

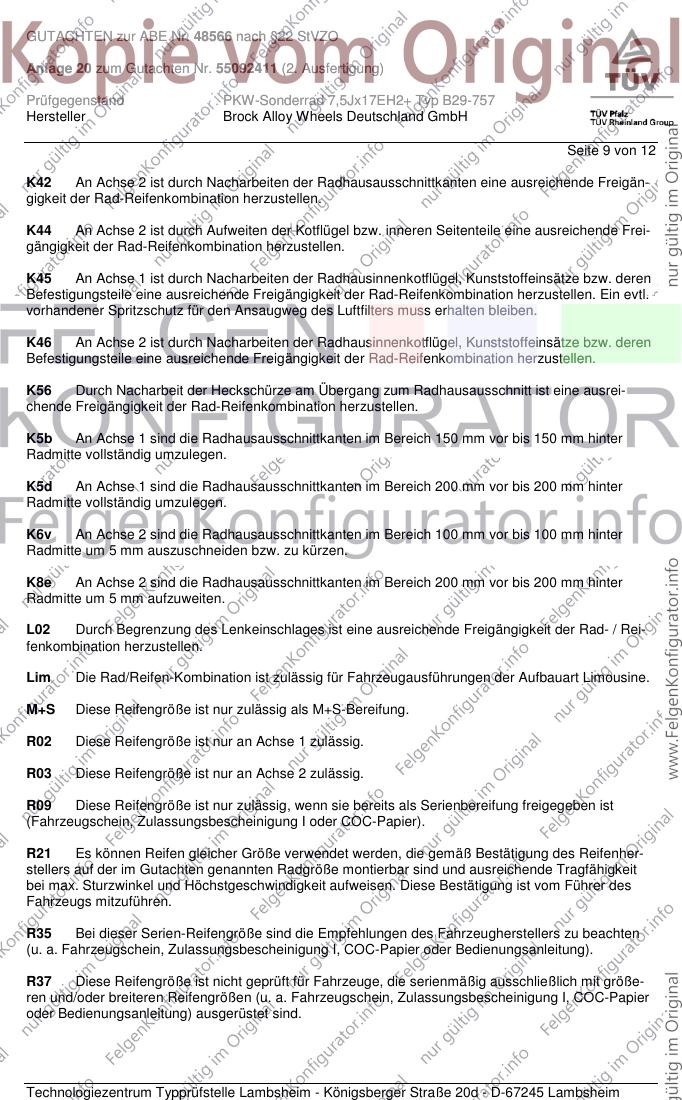

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 12

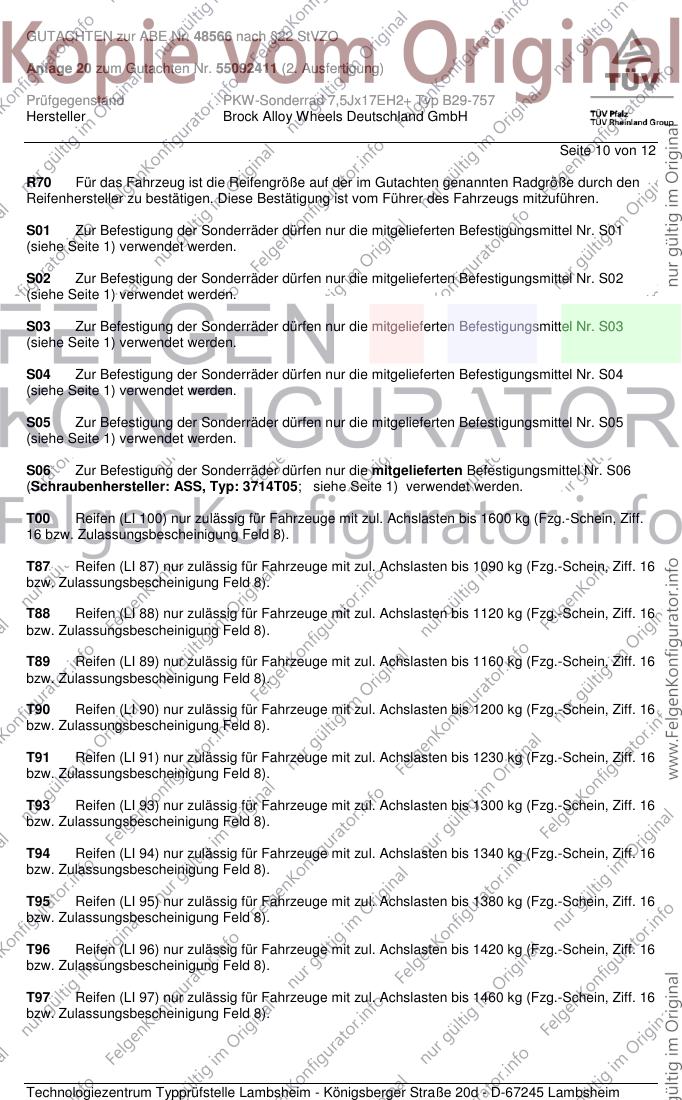

R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(Schraubenhersteller: ASS, Typ: 3714T05; siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 12
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. September 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 12

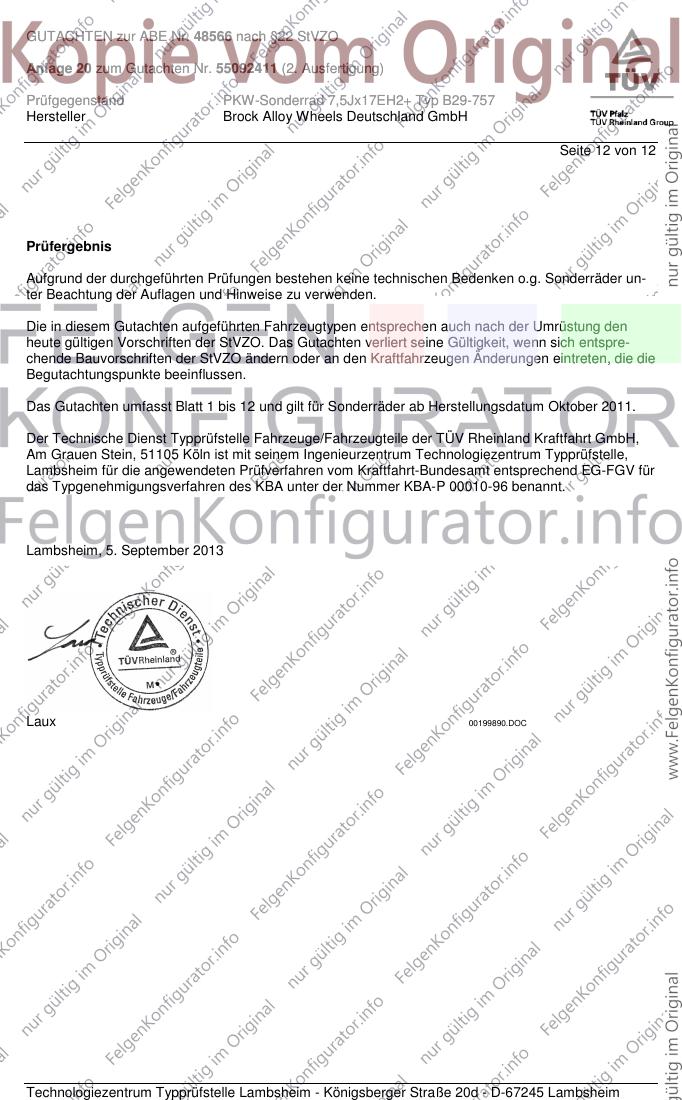

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. September 2013
Laux 00199890.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

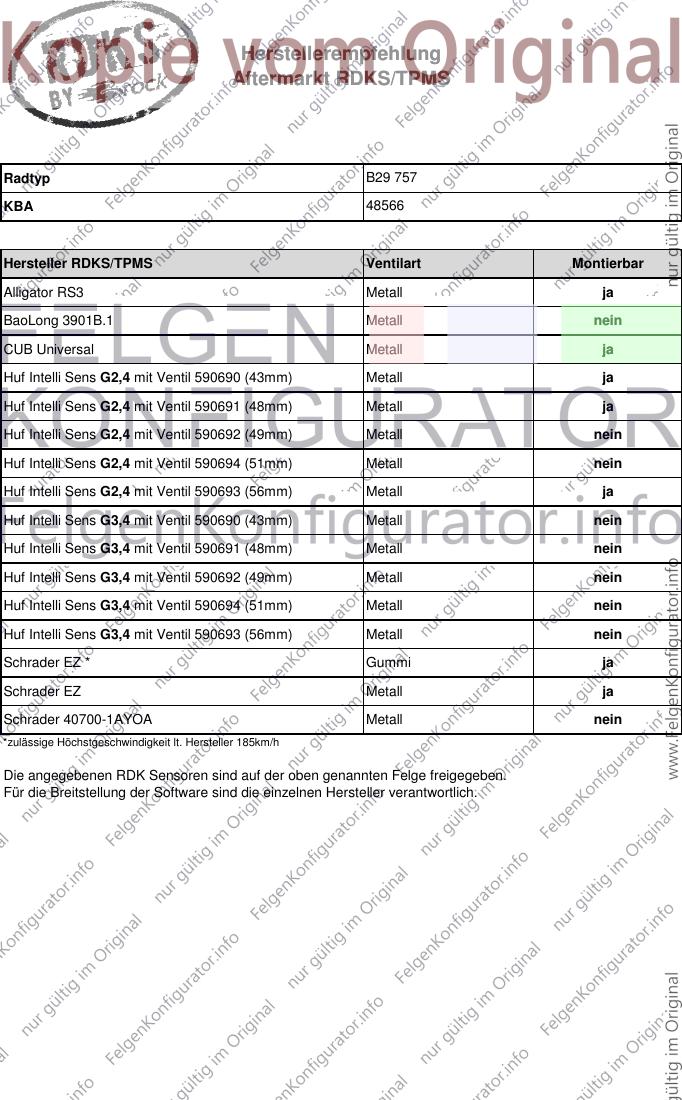

Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B29 757
KBA 48566
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall nein
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall nein
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
