Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 1 von 13
Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 8 1/2 J X 20 EH2+ Einpreßtiefe (mm) : 33
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AAN0L9HA33726 PCD120 ET33 ohne 72,6 708 2144 01/12
AAN0L9KA33726 PCD120 ET33 ohne 72,6 708 2144 01/12
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : X1-N1; X-N1; X1; (Nur BMW X1)
Zubehör : ZJB1 ww. OE-Schrauben
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : UKL/X; UKL-N1; UKL-C/X
Zubehör : AEZ Artikel-Nr. ZJBC
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 6C
Zubehör : AEZ Artikel-Nr. ZJB7
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 5K; K-N1
Zubehör : ZJB7 ww. OE-Schraube(L=25/28mm)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : X3; X-N1; (Nur BMW X3)
Zubehör : AEZ Artikel-Nr. ZJB7
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 5L
Zubehör : ZJB7 ww. OE-Schraube(L=25/28mm)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 1K4; 1K2; (1K2 / 1K4 ab Nachtrag 04)
Zubehör : ZJB7 ww. OE-Schraube=27mm
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 3-V
Zubehör : ZJB7 ww. OE-Schraube=27mm
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 3L; (nur BMW 3er (F30) ab 2012)
Zubehör : ZJB7 ww. OE-Schraube=28mm
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad, für
Typ : 3K; 3K-N1; (nur BMW 3er (F31) ab 2012)
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________

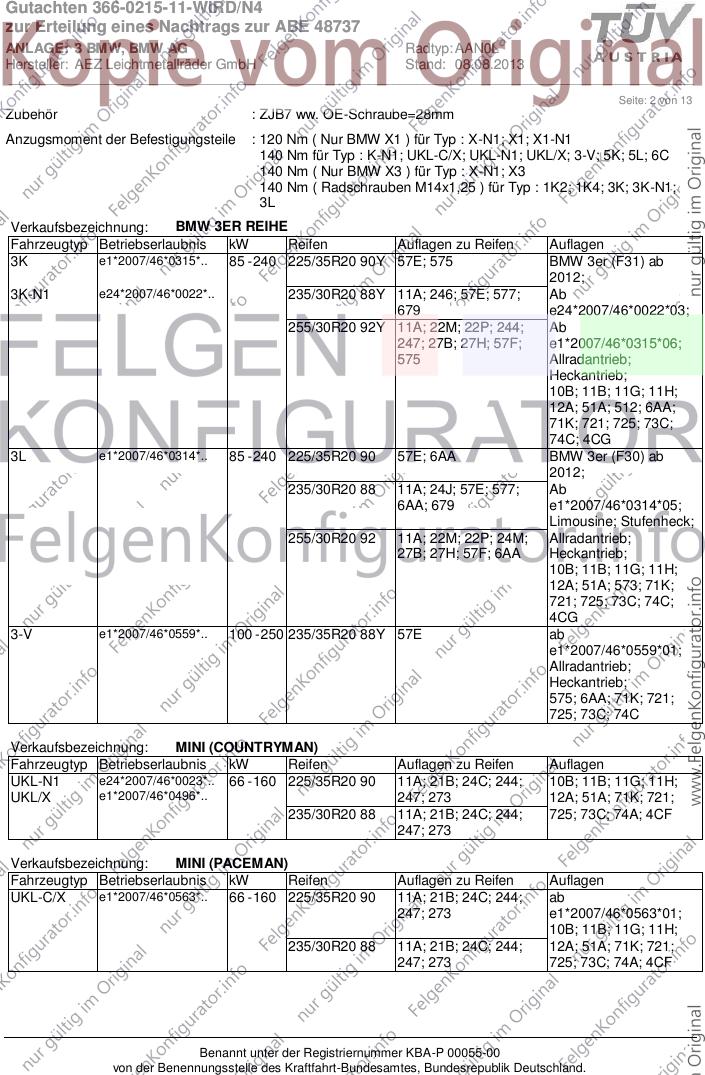

Seite: 2 von 13
Zubehör : ZJB7 ww. OE-Schraube=28mm
Anzugsmoment der Befestigungsteile : 120 Nm ( Nur BMW X1 ) für Typ : X-N1; X1; X1-N1
140 Nm für Typ : K-N1; UKL-C/X; UKL-N1; UKL/X; 3-V; 5K; 5L; 6C
140 Nm ( Nur BMW X3 ) für Typ : X-N1; X3
140 Nm ( Radschrauben M14x1,25 ) für Typ : 1K2; 1K4; 3K; 3K-N1;
3L
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 240 225/35R20 90Y 57E; 575 BMW 3er (F31) ab
2012;
3K-N1 e24*2007/46*0022*.. 235/30R20 88Y 11A; 246; 57E; 577; Ab
679 e24*2007/46*0022*03;
255/30R20 92Y 11A; 22M; 22P; 244; Ab
247; 27B; 27H; 57F; e1*2007/46*0315*06;
575 Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 512; 6AA;
71K; 721; 725; 73C;
74C; 4CG
3L e1*2007/46*0314*.. 85 - 240 225/35R20 90 57E; 6AA BMW 3er (F30) ab
2012;
235/30R20 88 11A; 24J; 57E; 577; Ab
6AA; 679 e1*2007/46*0314*05;
Limousine; Stufenheck;
255/30R20 92 11A; 22M; 22P; 24M; Allradantrieb;
27B; 27H; 57F; 6AA Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74C;
4CG
3-V e1*2007/46*0559*.. 100 - 250 235/35R20 88Y 57E ab
e1*2007/46*0559*01;
Allradantrieb;
Heckantrieb;
575; 6AA; 71K; 721;
725; 73C; 74C
Verkaufsbezeichnung: MINI (COUNTRYMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-N1 e24*2007/46*0023*.. 66 - 160 225/35R20 90 11A; 21B; 24C; 244; 10B; 11B; 11G; 11H;
UKL/X e1*2007/46*0496*.. 247; 273 12A; 51A; 71K; 721;
235/30R20 88 11A; 21B; 24C; 244; 725; 73C; 74A; 4CF
247; 273
Verkaufsbezeichnung: MINI (PACEMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-C/X e1*2007/46*0563*.. 66 - 160 225/35R20 90 11A; 21B; 24C; 244; ab
247; 273 e1*2007/46*0563*01;
10B; 11B; 11G; 11H;
235/30R20 88 11A; 21B; 24C; 244; 12A; 51A; 71K; 721;
247; 273 725; 73C; 74A; 4CF
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________

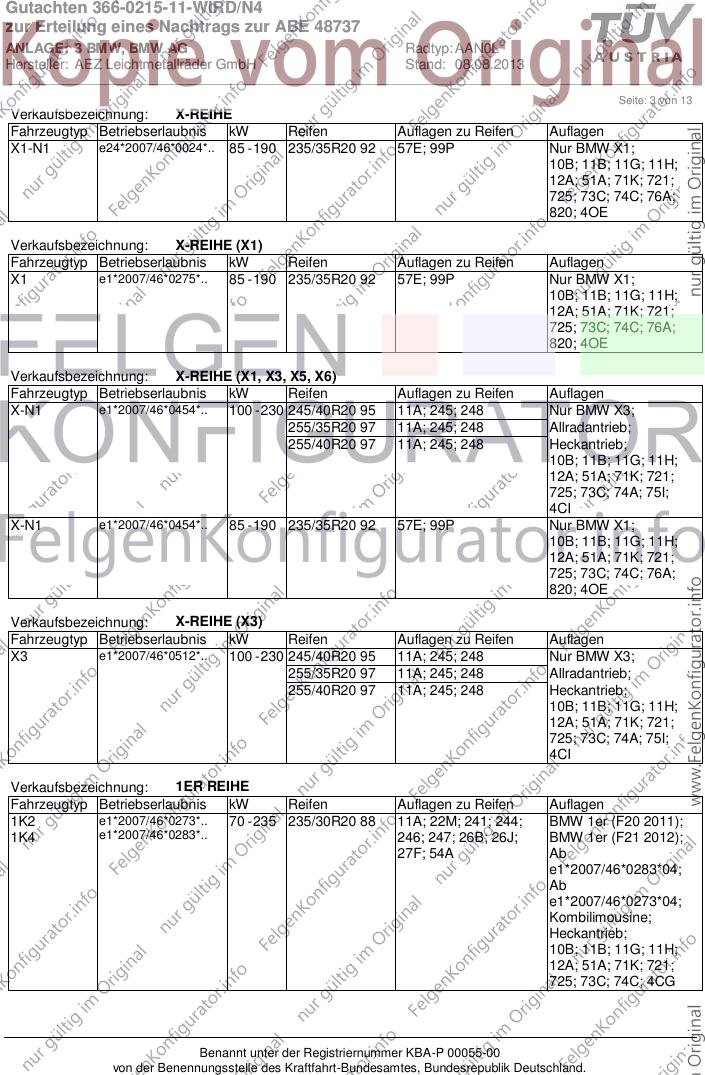

Seite: 3 von 13
Verkaufsbezeichnung: X-REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1-N1 e24*2007/46*0024*.. 85 - 190 235/35R20 92 57E; 99P Nur BMW X1;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 76A;
820; 4OE
Verkaufsbezeichnung: X-REIHE (X1)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1 e1*2007/46*0275*.. 85 - 190 235/35R20 92 57E; 99P Nur BMW X1;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 76A;
820; 4OE
Verkaufsbezeichnung: X-REIHE (X1, X3, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 100 - 230 245/40R20 95 11A; 245; 248 Nur BMW X3;
255/35R20 97 11A; 245; 248 Allradantrieb;
255/40R20 97 11A; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 75I;
4CI
X-N1 e1*2007/46*0454*.. 85 - 190 235/35R20 92 57E; 99P Nur BMW X1;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 76A;
820; 4OE
Verkaufsbezeichnung: X-REIHE (X3)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X3 e1*2007/46*0512*.. 100 - 230 245/40R20 95 11A; 245; 248 Nur BMW X3;
255/35R20 97 11A; 245; 248 Allradantrieb;
255/40R20 97 11A; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 75I;
4CI
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 70 - 235 235/30R20 88 11A; 22M; 241; 244; BMW 1er (F20 2011);
1K4 e1*2007/46*0283*.. 246; 247; 26B; 26J; BMW 1er (F21 2012);
27F; 54A Ab
e1*2007/46*0283*04;
Ab
e1*2007/46*0273*04;
Kombilimousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 4CG
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________

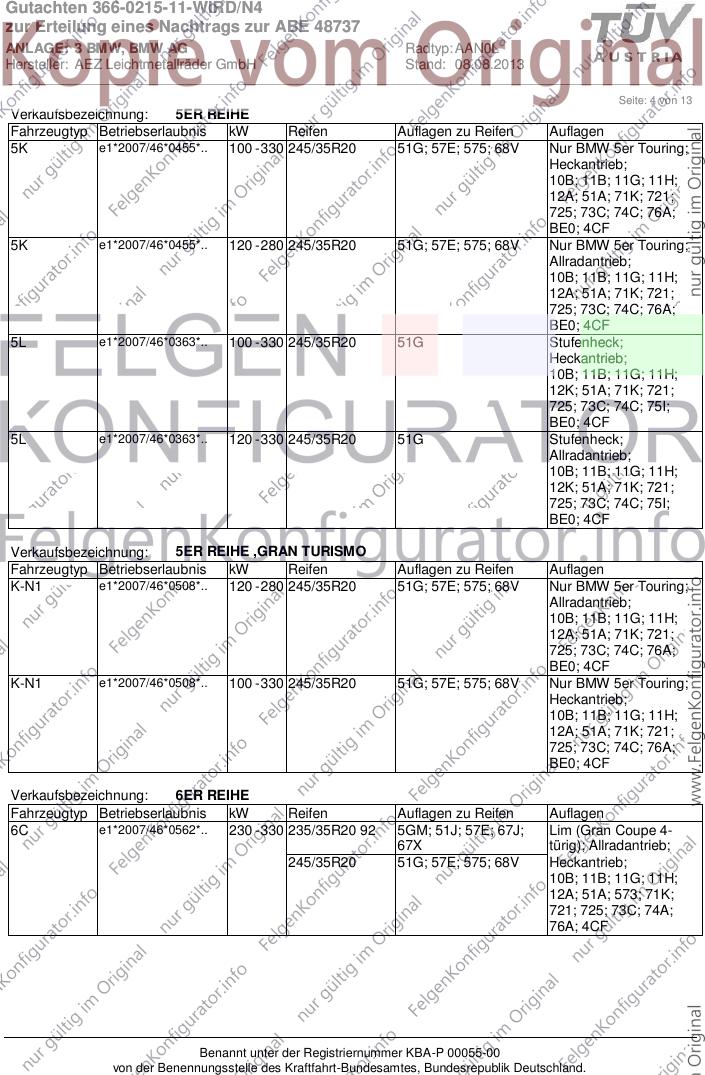

Seite: 4 von 13
Verkaufsbezeichnung: 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5K e1*2007/46*0455*.. 100 - 330 245/35R20 51G; 57E; 575; 68V Nur BMW 5er Touring;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 76A;
BE0; 4CF
5K e1*2007/46*0455*.. 120 - 280 245/35R20 51G; 57E; 575; 68V Nur BMW 5er Touring;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 76A;
BE0; 4CF
5L e1*2007/46*0363*.. 100 - 330 245/35R20 51G Stufenheck;
Heckantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74C; 75I;
BE0; 4CF
5L e1*2007/46*0363*.. 120 - 330 245/35R20 51G Stufenheck;
Allradantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74C; 75I;
BE0; 4CF
Verkaufsbezeichnung: 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 120 - 280 245/35R20 51G; 57E; 575; 68V Nur BMW 5er Touring;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 76A;
BE0; 4CF
K-N1 e1*2007/46*0508*.. 100 - 330 245/35R20 51G; 57E; 575; 68V Nur BMW 5er Touring;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 76A;
BE0; 4CF
Verkaufsbezeichnung: 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 330 235/35R20 92 5GM; 51J; 57E; 67J; Lim (Gran Coupe 4-
67X türig); Allradantrieb;
245/35R20 51G; 57E; 575; 68V Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
76A; 4CF
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 5 von 13
Verkaufsbezeichnung: 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 330 235/35R20 92 5GM; 51J; 57E; 67J Nicht Lim (Gran Coupe
245/35R20 5GG; 51G; 57E; 575; 4-türig); Cabrio;
68V Coupe; Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
76A; 4CF
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 6 von 13
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________

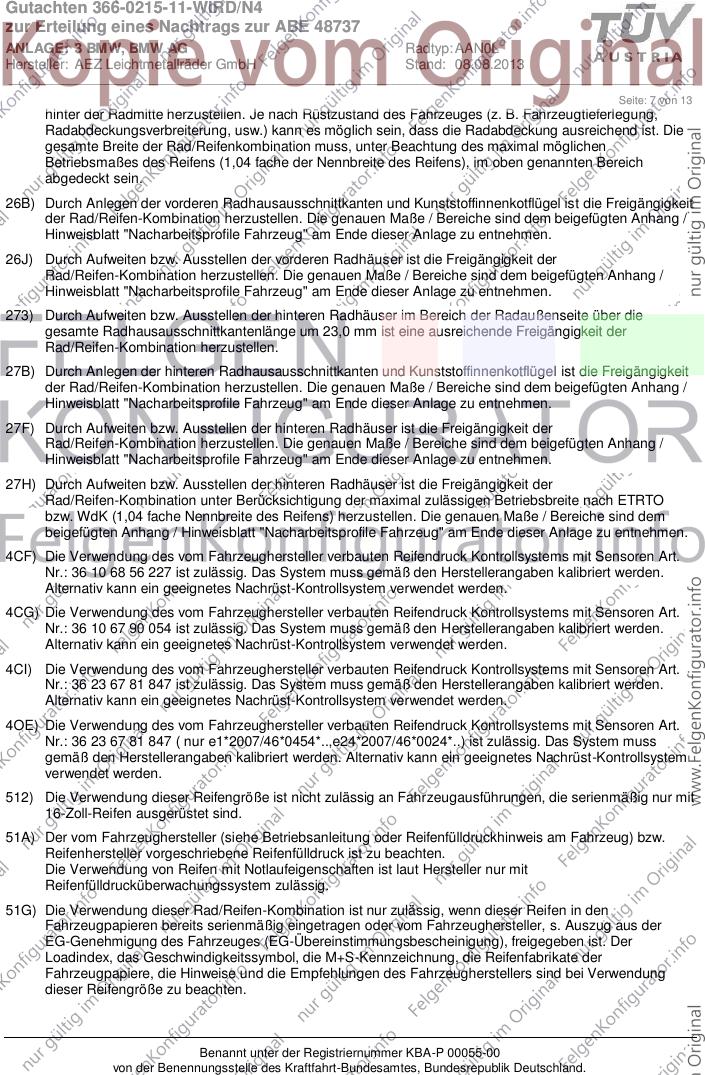

Seite: 7 von 13
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
273) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4CF) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 68 56 227 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CG) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 67 90 054 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 67 81 847 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4OE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 67 81 847 ( nur e1*2007/46*0454*..,e24*2007/46*0024*..) ist zulässig. Das System muss
gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem
verwendet werden.
512) Die Verwendung dieser Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit
16-Zoll-Reifen ausgerüstet sind.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________

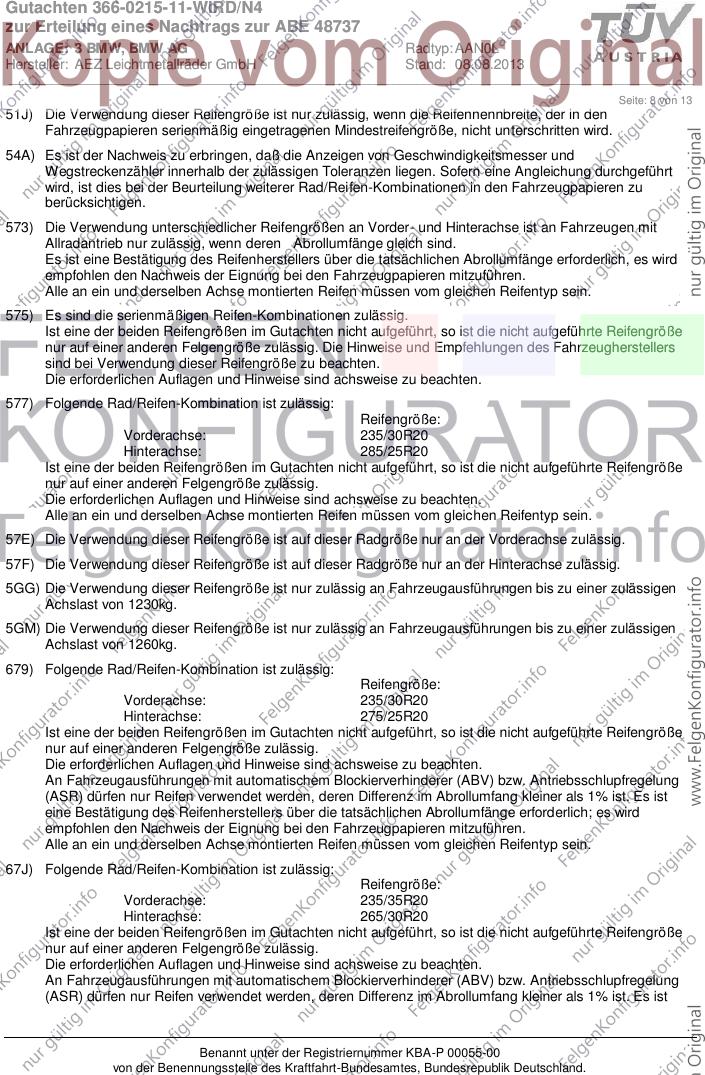

Seite: 8 von 13
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
577) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/30R20
Hinterachse: 285/25R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
679) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/30R20
Hinterachse: 275/25R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67J) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________

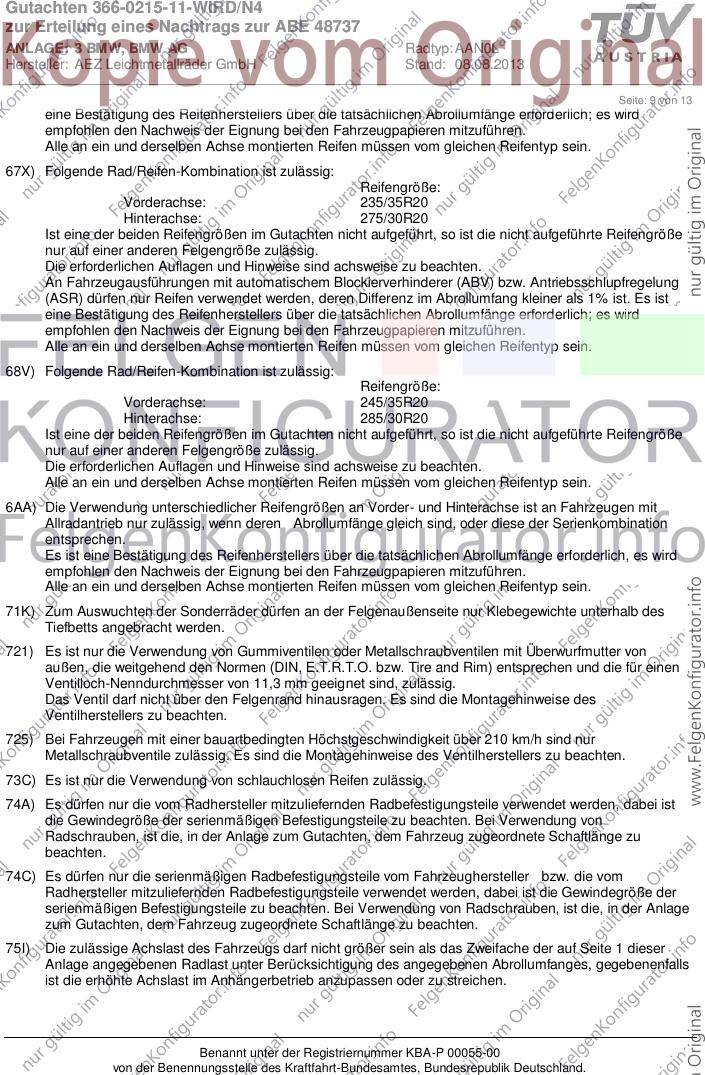

Seite: 9 von 13
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68V) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind, oder diese der Serienkombination
entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________

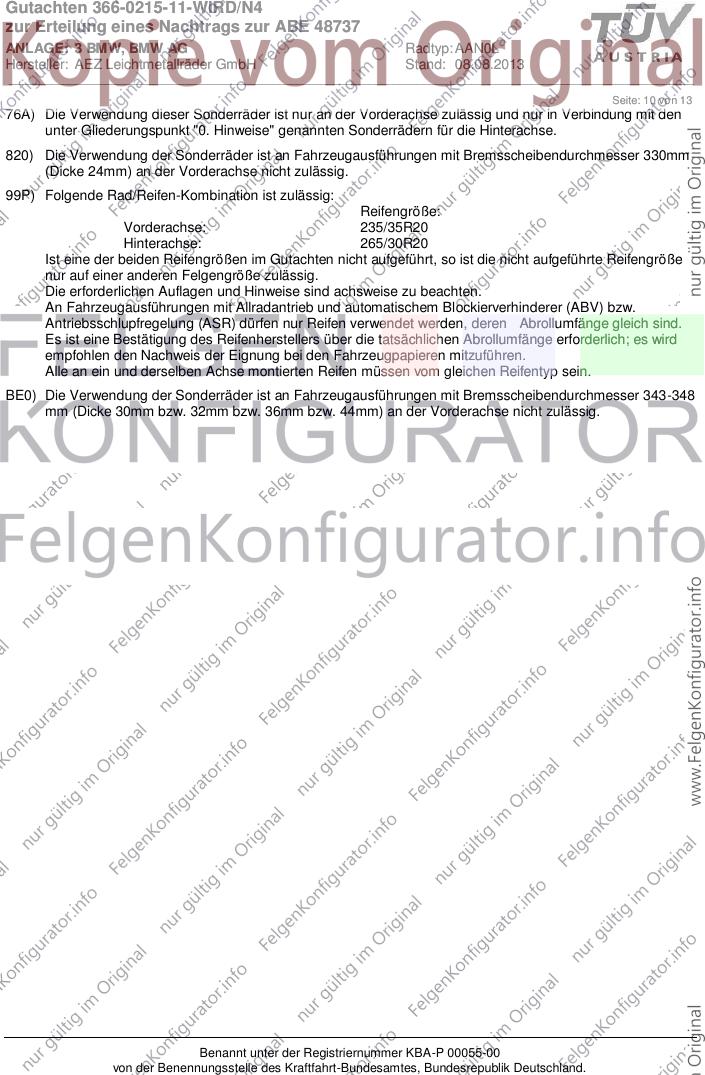

Seite: 10 von 13
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Sonderrädern für die Hinterachse.
820) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm
(Dicke 24mm) an der Vorderachse nicht zulässig.
99P) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
BE0) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 343-348
mm (Dicke 30mm bzw. 32mm bzw. 36mm bzw. 44mm) an der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 11 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3L
Genehm.Nr.: e1*2007/46*0314*..
Handelsbez.: BMW 3ER REIHE
Variante(n): Ab e1*2007/46*0314*05, Heckantrieb, Limousine, Nur BMW 3er (F30) ab 2012,
Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 23 VA
26N x = 225 y = 320 8 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 12 von 13
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1K4
Genehm.Nr.: e1*2007/46*0283*..
Handelsbez.: 1ER REIHE
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 190 y = 220 VA
26P x = 140 y = 170 VA
27B x = 220 y = 270 HA
27I x = 170 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 190 y = 220 8 VA
27F x = 220 y = 270 30 HA
27H x = 220 y = 270 8 HA
26J x = 190 y = 220 25 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0215-11-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 48737
ANLAGE: 3 BMW, BMW AG Radtyp: AAN0L
Hersteller: AEZ Leichtmetallräder GmbH Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 13 von 13
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3K
Genehm.Nr.: e1*2007/46*0315*..
Handelsbez.: BMW 3ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 225 y = 320 8 VA
26J x = 225 y = 320 25 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
