GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
25 Y7016 LK120/ohne Ring 5/120/72,6 34 660 2030
Kennzeichnungen
KBA-Nummer 48474
Herstellerzeichen AUTEC
Radtyp und Ausführung Y7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 32
S03 Schraube M14x1,25 Kegel 60° 140 35
S04 Schraube M14x1,25 Kegel 60° 130 32
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100,105 195/55R16 K1a T87 A01 A02 A04
182, 1C 100-145 205/55R16 K1c A05 A08 A09
e1*2001/116*0352*.., 100-145 225/50R16 K1c K2b K41 K42 K46 A12 A16 A82
e1*2007/46*0277*.. 100-160 195/55R16 K1a M+S T87 B03 Cbo Cpe
- Coupé, Cabrio 100-160 205/55R16 K1c M+S V16 S02
- incl. Facelift 2011 100-160 225/50R16 K1c K2b K41 K42 K46 M+S
BMW 1er-Reihe 85-120 195/55R16 K1a R37 T87 A01 A02 A04
187 85-130 195/55R16 K1a M+S T87 A05 A08 A09
e1*2001/116* 85-130 205/55R16 K1c A12 A16 A82
0287*00-09 85-130 225/50R16 K1c K2b K41 K42 K46 B03 Flh V16
S02
BMW 1er-Reihe 66-105 195/55R16 K1a R37 T87 A01 A02 A04
187, 1K2, 1K4 66-145 195/55R16 K1a M+S T87 A05 A08 A09
e1*2001/116* 66-145 205/55R16 K1a A12 A16 A82
0287*10-.., 66-145 225/50R16 K1c K2b K41 K42 K46 B03 Flh V16
e1*2007/46*, S02
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-125 195/55R16 R37 T87 T91 A02 A04 A05
1K2 70-125 205/50R16 A01 K1a K2b R37 T87 T91 A08 A09 A12
e1*2007/46*0273*04-.. 70-147 195/55R16 M+S T87 T91 A16 A58 A82
- ab Modelljahr 2013 70-147 205/50R16 A01 K1a K2b M+S T87 T91 B01 V16 Y84
- 3 Türer 70-147 205/55R16 A01 K1a K2b S04
70-147 215/55R16 A01 K1a K2a K2b K5b
70-147 225/45R16 A01 K1a K2b T89
70-147 225/50R16 A01 K1c K2c K5d K8e
70-175 205/55R16 A01 K1a K2b M+S
70-175 215/55R16 A01 K1a K2a K2b K5b M+S
70-175 225/50R16 A01 K1c K2c K5d K8e M+S
BMW 1er-Reihe 70--125 195/55R16 R37 T87 T91 A02 A04 A05
1K4 70--125 205/50R16 A01 K1a K2b R37 T87 T91 A08 A09 A12
e1*2007/46*0283*04-.. 70-147 195/55R16 M+S T87 T91 A16 A58 A82
- ab Modelljahr 2012 70-147 205/50R16 A01 K1a K2b M+S T87 T91 B01 V16 Y85
- 5 Türer 70-147 205/55R16 A01 K1a K2b S04
70-147 215/55R16 A01 K1a K2a K2b K5b
70-147 225/45R16 A01 K1a K2b T89
70-147 225/50R16 A01 K1c K2c K5d K8e
70-175 205/55R16 A01 K1a K2b M+S
70-175 215/55R16 A01 K1a K2a K2b K5b M+S
70-175 225/50R16 A01 K1c K2c K5d K8e M+S
BMW 3er-Allrad 141 205/55R16 R35 R37 T91 T94 A02 A04 A05
346X 141 205/55R16 M+S R09 T91 T94 A08 A09 A12
e1*98/14*,2001/116* 141 225/50R16 A01 K1c K2b K42 K56 R35 A16 A73 A82
0144*.. B03 Car Lim
V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 205/55R16 R37 A02 A04 A05
346K 85-141 225/50R16 A01 K1c K2b K42 K56 A08 A09 A12
e1*98/14*0167*.., A16 A73 A82
e1*2001/116*0167*.. B03 V16 S02
BMW 3er-Reihe 66-125 205/50R16 K1a K42 R37 A01 A02 A04
3/CG 66-125 205/55R16 K1a K42 K56 A05 A08 A09
e1*93/81*0017*.., 66-125 225/45R16 K1a K42 K56 A12 A16 A82
e1*98/14*0017*.. 66-125 225/50R16 K1c K2b K42 K44 K56 L02 B03 Com V16
S02
BMW 3er-Reihe 77-142 205/55R16 R35 R37 A02 A04 A05
346C, 346R 77-142 225/50R16 A01 K1c K2b K42 K56 R35 A08 A09 A12
e1*98/14,2001/116* A16 A73 A82
0112, 0146*.. B03 Cbo Cpe
V16 S02
BMW 3er-Reihe 77-142 205/55R16 R35 R37 T91 T94 A02 A04 A05
346L 77-142 225/50R16 A01 K1c K2b K42 K56 R35 T92 T93 A08 A09 A12
e1*97/27*0097*.., A16 A73 A82
e1*98/14*0097*.. B03 Car Lim
V16 S02
BMW 3er-Reihe 85-160 205/55R16 A10 R37 T91 T94 A02 A04 A05
390L, -/X 85-160 225/50R16 A12 T92 T93 A08 A09 A16
e1*2001/116* A82 B03 B29
0308*00-08, Car Lim V16
0344*00-05 S02
BMW 3er-Reihe 85-160 205/55R16 A10 T91 T94 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-160 225/50R16 A12 T92 T93 A08 A09 A16
3K-N1 A82 B03 B29
e1*2001/116* Car Lim V16
0308*09-..,0344*06-.. S02
e1*2007/46*
0314*00-04;
0315*00-05
0559*00;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/55R16 A10 M+S R37 T88 T91 132 A02 A04 A05
392C, 390X, 3C 90-147 225/50R16 A12 M+S T92 132 A08 A09 A16
e1*2001/116*0346*.., A82 B03 B29
e1*2001/116*0344*..; Cbo Cpe V16
e1*2007/46*0316*.. S02
- Coupé/Cabrio
BMW 3er-Reihe 75-142 205/50R16 K1a K42 R37 T91 A01 A02 A04
3B, 3/B 75-142 205/55R16 K1a K42 K56 A05 A08 A09
F920, 75-142 225/45R16 K1a K42 K56 R70 T89 A12 A16 A82
e1*93/81*0016*.. 75-142 225/50R16 K1c K2b K42 K44 K56 L02 B03 Cbo Cpe
V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 66-142 205/50R16 K1a K42 R37 T91 A01 A02 A04
3C, 3/C 66-142 205/55R16 K1a K42 K56 A05 A08 A09
F547, 66-142 225/45R16 K1a K42 K56 R70 T89 A12 A16 A82
e1*93/81*0015*.. 66-142 225/50R16 K1c K2b K42 K44 K56 L02 B03 Car Com
Lim V16 S02
BMW 3er-Reihe 85-147 205/60R16 A11 A02 A04 A05
3L 85-147 215/55R16 A11 A08 A09 A16
e1*2007/46*0314*05-.. 85-147 215/60R16 A11 A57 A82 B01
- Modell 2012 85-147 225/55R16 A32 Lim V16 S04
85-147 235/50R16 A01 A12 K2b
85-147 245/50R16 A01 A12 K1b K2b
BMW 3er-Touring 85-147 205/60R16 A11 132 A02 A04 A05
3K, 3K-N1 85-147 215/55R16 A11 132 A08 A09 A16
e1*2007/46*0315*06-.. 85-147 215/60R16 A11 132 A57 A82 B01
e24*2007/46*0022*03- 85-147 225/55R16 A32 132 Car V16 S04
- Modell 2013 85-147 235/50R16 A01 A12 K2b 132
85-147 245/50R16 A01 A12 K1b K2b 132
BMW Z3 141-170 205/55R16 Cbo Cpe M+S R09 A02 A04 A05
R/C 141-170 225/50R16 A01 Cbo Cpe K1a K45 A08 A09 A12
e1*93/81*0029*.., 85-110 225/50R16 A01 Cbo K1a K2b K42 K45 A16 A82 B03
e1*98/14*0029*.. 85-125 205/50R16 Cbo V16 S02
85-125 205/55R16 Cbo
85-125 215/50R16 Cbo
85-125 225/50R16 A01 Cbo K1a K45 Z3N
BMW Z4 110,125 205/55R16 A10 R37 A02 A04 A05
Z85 110-160 205/55R16 A10 M+S A08 A09 A16
e1*2001/116*0219*.. 110-160 225/50R16 A01 A32 K1c K2b A82 B03 Cbo
110-170 225/50R16 A01 A32 K1c K2b M+S V16 S02
Mini Countryman 66-135 195/60R16 K1a K1b K2b M+S A01 A02 A04
UKL/X, -/N1 66-135 205/60R16 K1a K1b K2b M+S A05 A08 A09
e1*2007/46*0496*..; 66-135 215/55R16 K1a K1b K2a K2b M+S A12 A16 A57
e24*2007/46*0023*.. 66-135 215/60R16 K1a K1b K2a K2b M+S A82 Y85 S03
- One, Cooper, -/D/-S/- 66-135 225/55R16 K1c K2c M+S
SD 66-90 205/60R16 K1a K1b K2b
66-90 215/55R16 K1a K1b K2a K2b
66-90 215/60R16 K1a K1b K2a K2b
66-90 225/55R16 K1c K2c
Mini Paceman 82-135 195/60R16 K1a K1b K2b M+S A01 A02 A04
UKL-C/X 82-135 205/60R16 K1a K1b K2b M+S A05 A08 A09
e1*2007/46*0563*..; 82-135 215/55R16 K1a K1b K2a K2b M+S A12 A16 A57
- Cooper -/D/-S/-SD 82-135 215/60R16 K1a K1b K2a K2b M+S A82 Cpe S03
82-135 225/55R16 K1c K2c M+S
82-90 205/60R16 K1a K1b K2b
82-90 215/55R16 K1a K1b K2a K2b
82-90 215/60R16 K1a K1b K2a K2b
82-90 225/55R16 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

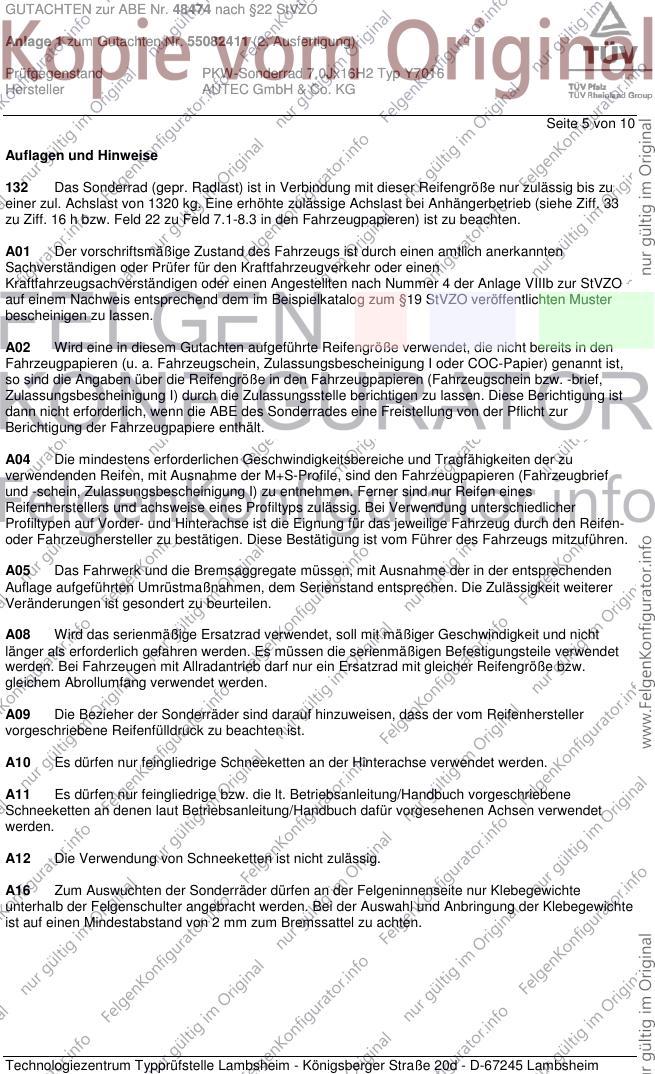

GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 10
Auflagen und Hinweise
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 10
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

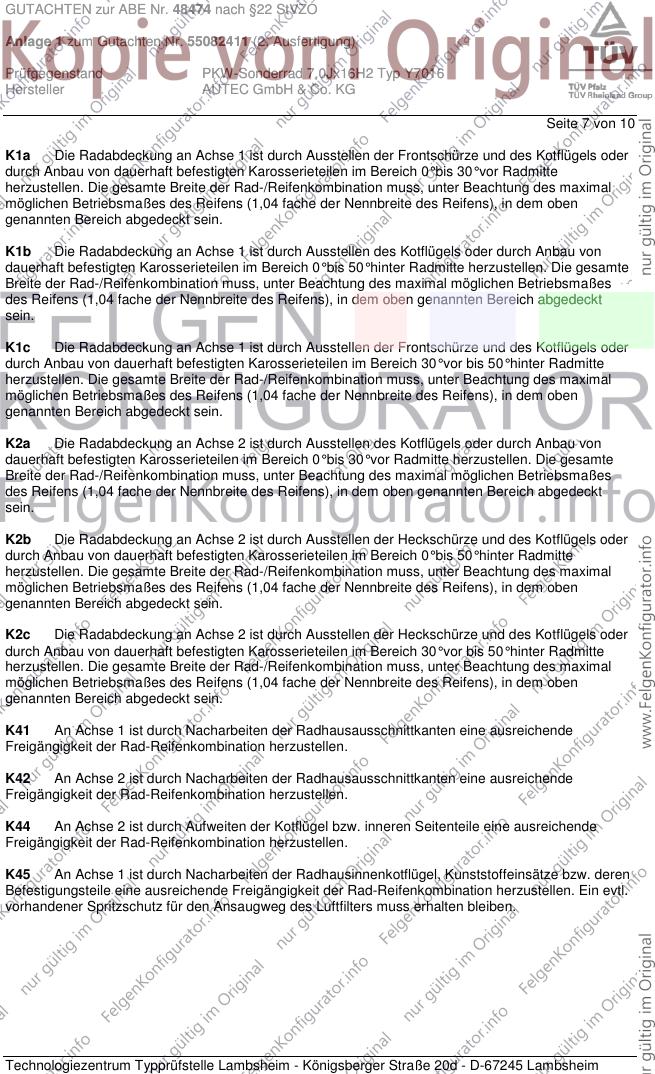

Seite 7 von 10
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

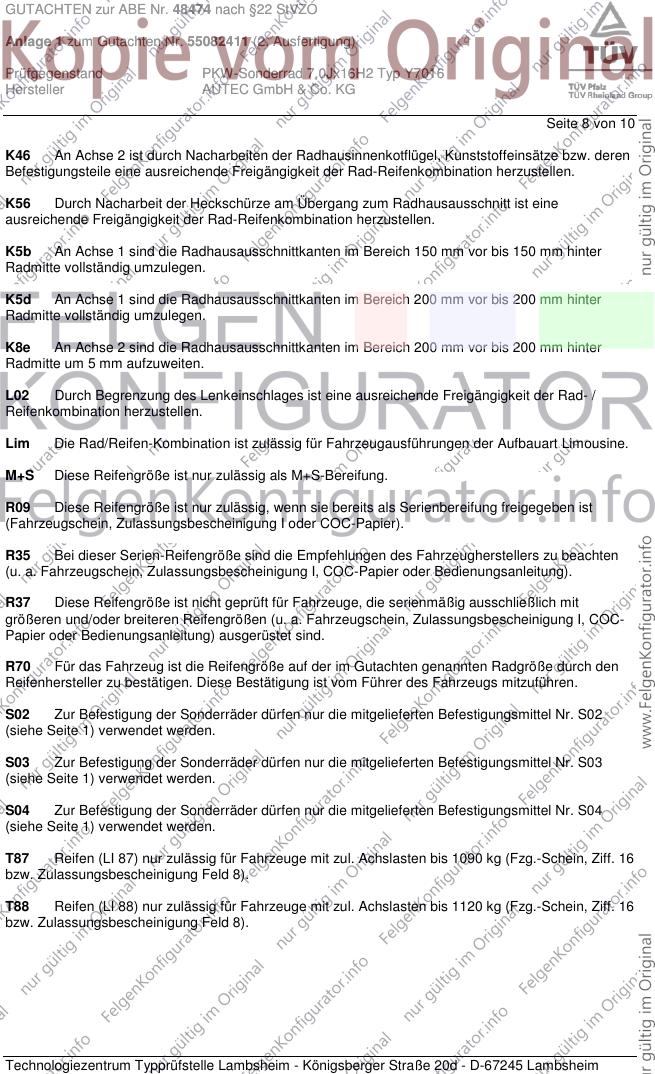

Seite 8 von 10
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

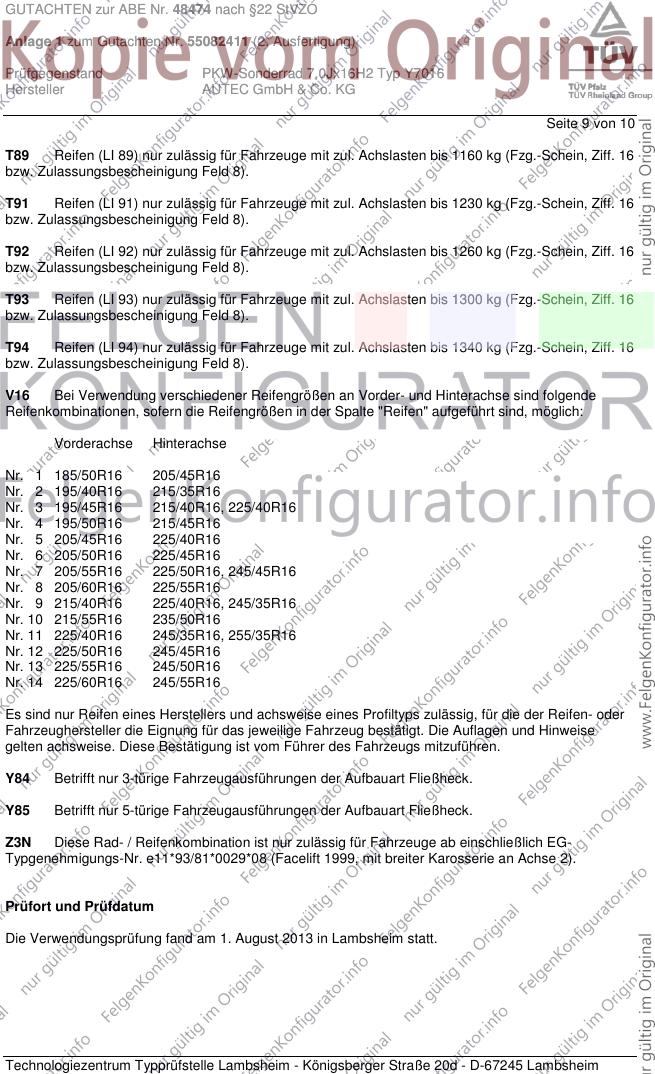

Seite 9 von 10
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. August 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. August 2013
Haasis 00198420.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
