Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 1 von 24
Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 8 J X 17 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TRES9KA30M726 PCD120 ET30 ohne 72,6 778 2141 02/12
TRES9KA30O726 PCD120 ET30 ohne 72,6 778 2141 10/12
TRES9KA30726 PCD120 ET30 ohne 72,6 778 2141 04/10
TRES9SA30M726 PCD120 ET30 ohne 72,6 778 2141 02/12
TRES9SA30O726 PCD120 ET30 ohne 72,6 778 2141 10/12
TRES9SA30726 PCD120 ET30 ohne 72,6 778 2141 04/10
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : X1; X1-N1; X-N1; (Nur BMW X1)
Zubehör : ZJB1 ww. OE-Schrauben
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : 1K4; 187; 1K2; (1K2 / 1K4 nur bis Nachtrag 03)
Zubehör : ZJB1 ww. OE-Schrauben
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : 3C; 560X; 346R; 182; 3L; 346L; 346K; ZR; 3/C; 3 B; 390X;
346X; 3K; Z89; 392C; 3/B; 3 C; 346C; 3K-N1; 3/CG; 1C; R/C; 187;
390L; M3B
Zubehör : ZJB1 ww. OE-Schrauben
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : UKL-N1; UKL/X; UKL-C/X
Zubehör : AEZ Artikel-Nr. ZJBC
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : X3; X-N1; (Nur BMW X3)
Zubehör : AEZ Artikel-Nr. ZJB7
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 6C; 7L; 701
Zubehör : AEZ Artikel-Nr. ZJB7
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 5L; 5K; K-N1
Zubehör : ZJB7 ww. OE-Schraube(L=25/28mm)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 1K4; 1K2; (1K2 / 1K4 ab Nachtrag 04)
Zubehör : ZJB7 ww. OE-Schraube=27mm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 2 von 24
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 3-V
Zubehör : ZJB7 ww. OE-Schraube=27mm
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 3L; (nur BMW 3er (F30) ab 2012)
Zubehör : ZJB7 ww. OE-Schraube=28mm
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : 3K-N1; 3K; (nur BMW 3er (F31) ab 2012)
Zubehör : ZJB7 ww. OE-Schraube=28mm
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : X83
Zubehör : ZJB4 ww. OE-Schrauben
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : 346C; 346K; 346L; 346R; 346X
110 Nm für Typ : M3B; R/C; 3 B; 3 C; 3/B; 3/C; 3/CG
120 Nm für Typ : ZR; Z89; 1C; 182; 187; 3C; 3K; 3K-N1; 3L; 390L;
390X; 392C; 560X
120 Nm ( Nur BMW X1 ) für Typ : X-N1; X1; X1-N1
120 Nm ( Radschrauben M12x1,5 ) für Typ : 1K2; 1K4; 187
140 Nm für Typ : K-N1; UKL-C/X; UKL-N1; UKL/X; X83; 3-V; 5K; 5L;
6C; 7L; 701
140 Nm ( Nur BMW X3 ) für Typ : X-N1; X3
140 Nm ( Radschrauben M14x1,25 ) für Typ : 1K2; 1K4; 3K; 3K-N1;
3L
Verkaufsbezeichnung: BMW M3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M3B G191 210 - 217 235/40R17 90W 11A; 21B; 21J; 22B; 10B; 11G; 11H; 12A;
22F; 24J; 24M 51A; 71C; 71K; 721;
725; 73C; 74C
Verkaufsbezeichnung: BMW X3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X83 e1*2001/116*0249*.. 100 - 160 215/60R17 51G; 56G 10B; 11G; 11H; 12A;
100 - 200 215/60R17 51G; 52J; 56G 51A; 71C; 71K; 721;
235/55R17 11A; 24J; 24M; 51G 725; 73C; 74C; 76S;
245/50R17 99 11A; 24C; 24D 4CI
Verkaufsbezeichnung: BMW Z3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R/C e1*93/81*0029*.. 85 - 103 215/45R17 87 11A; 21B; 22B; 24J; nur bis
24M e1*93/81*0029*07;
225/45R17-90 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
235/40R17-90 11A; 21B; 22B; 24D; 721; 725; 73C; 74C
24J; 684
245/40R17-91 11A; 22B; 24D; 57F;
681; 687
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 3 von 24
Verkaufsbezeichnung: BMW Z3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R/C e1*93/81*0029*.., 85 - 142 235/40R17-90 11A; 21B; 22B; 24J; ab e1*93/81*0029*08;
e1*98/14*0029*.. 24M 10B; 11B; 11G; 11H;
85 - 170 225/45R17 11A; 21B; 22B; 24J; 12A; 51A; 71C; 71K;
51G 721; 725; 73C; 74C
245/40R17-91 11A; 22B; 22F; 24M;
57F; 687
R/C e1*93/81*0029*.. 110 - 142 225/45R17 11A; 21B; 22B; 24J; nur bis
51G e1*93/81*0029*07;
235/40R17-90 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
245/40R17-91 11A; 22B; 22F; 24M; 721; 725; 73C; 74C
57F; 687
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B F920 75 - 110 215/45R17 87 11A; 21B; 22B; 24J; Pkw geschlossen;
24M; 681 Cabrio;
245/40R17-91 11A; 22B; 22F; 24D; 10B; 11B; 11G; 11H;
57F; 681 12A; 51A; 71C; 71K;
75 - 141 225/45R17 11A; 21B; 21L; 22B; 721; 725; 73C; 74C
22F; 24C; 24D; 631;
687
235/40R17 BD5; 11A; 21B; 21L;
22B; 22F; 24C; 24D;
631; 684
141 215/45R17 11A; 21B; 22B; 24J;
24M; 631; 681; 684
245/40R17 11A; 22B; 22F; 24D;
57F; 631; 681; 687
3C F547 73 - 110 215/45R17 87 11A; 21B; 22B; 24J; Stufenheck; 4-türig;
24M 10B; 11B; 11G; 11H;
245/40R17-91 11A; 22B; 22F; 24D; 12A; 51A; 71C; 71K;
57F; 681; 687 721; 725; 73C; 74C
73 - 141 225/45R17 11A; 21B; 21L; 22B;
22F; 24C; 24D; 631
235/40R17 BD5; 11A; 21B; 21L;
22B; 22F; 24C; 24D;
631; 684
141 215/45R17 11A; 21B; 22B; 24J;
24M; 631
245/40R17 11A; 22B; 22F; 24D;
57F; 631; 681; 687
3C F547 75 215/45R17 87 11A; 21B; 22B; 24J; Schrägheck 2-türig;
24M Compact;
225/45R17-90 11A; 21B; 22B; 24C; 10B; 11B; 11G; 11H;
24D 12A; 51A; 71C; 71K;
235/40R17-90 11A; 21B; 22B; 22F; 721; 725; 73C; 74C
24C; 24D; 684
245/40R17-91 11A; 22B; 22F; 24D;
57F; 681; 687
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 4 von 24
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3/B e1*93/81*0016*.. 75 - 142 215/45R17 87Y 11A; 21B; 22B; 24J; Pkw geschlossen;
24M Cabrio;
225/45R17 91 11A; 21B; 21L; 22B; 10B; 11B; 11G; 11H;
22F; 24C; 24D 12A; 51A; 71C; 71K;
235/40R17 BD5; 10N; 11A; 21B; 721; 725; 73C; 74C
21L; 22B; 22F; 24C;
24D; 51G; 684
235/40R17 90 BD5; 11A; 21B; 21L;
22B; 22F; 24C; 24D;
684
245/40R17 91 11A; 22B; 22F; 24D;
57F; 681; 687
3/C e1*93/81*0015*.. 66 - 110 215/45R17 87 11A; 21B; 22B; 24J; Limousine; Stufenheck;
24M 10B; 11B; 11G; 11H;
66 - 142 225/45R17 91 11A; 21B; 21L; 22B; 12A; 51A; 71C; 71K;
22F; 24C; 24D 721; 725; 73C; 74C
235/40R17-90 BD5; 11A; 21B; 21L;
22B; 22F; 24C; 24D;
684
245/40R17-91 11A; 22B; 22F; 24D;
57F; 681; 687
3/C e1*93/81*0015*.. 66 - 85 215/45R17 87 11A; 21B; 22B; 24J; Touring;
24M 10B; 11B; 11G; 11H;
66 - 110 235/40R17-90 BD5; 11A; 21B; 22B; 12A; 51A; 71C; 71K;
22F; 24C; 24D; 684 721; 725; 73C; 74C
66 - 142 225/45R17 91 11A; 21B; 22B; 22F;
24C; 24D
245/40R17-91 11A; 22B; 22F; 24D;
57F; 681; 687
103 - 142 215/45R17 87 11A; 21B; 24J; 57E;
681; 684
110 - 142 235/40R17 90W BD5; 11A; 21B; 22B;
22F; 24C; 24D; 684
3/CG e1*93/81*0017*.., 66 - 125 215/45R17 87 11A; 21B; 22B; 24J; Compact;
e1*98/14*0017*.. 24M 10B; 11B; 11G; 11H;
225/45R17-90 11A; 21B; 22B; 24C; 12A; 51A; 71C; 71K;
24D 721; 725; 73C; 74C
235/40R17-90 11A; 21B; 22B; 22F;
24C; 24D; 684
245/40R17-91 11A; 22B; 22F; 24D;
57F; 681; 687
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 5 von 24
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 240 225/50R17 94 11A; 22M; 22P; 24J; BMW 3er (F31) ab
3K-N1 e24*2007/46*0022*.. 24M; 26P; 27H; 27I 2012;
Ab
235/45R17 94 11A; 24J; 248; 27I e24*2007/46*0022*03;
245/45R17 95 11A; 22M; 22P; 24J; Ab
24M; 26P; 27H; 27I e1*2007/46*0315*06;
Allradantrieb;
255/45R17 98 11A; 22M; 22P; 244; Heckantrieb;
247; 27B; 27H; 57F; 10B; 11B; 11G; 11H;
575
12A; 51A; 512; 6AA;
71C; 71K; 721; 725;
73C; 74C; 76S; 4CG
3L e1*2007/46*0314*.. 85 - 240 225/50R17 94 11A; 22P; 24J; 248; BMW 3er (F30) ab
26P; 27H; 27I 2012;
Ab
e1*2007/46*0314*05;
235/45R17 94 11A; 24J; 248; 27I Limousine; Stufenheck;
245/45R17 95 11A; 22P; 24J; 248; Allradantrieb;
26P; 27H; 27I Heckantrieb;
255/45R17 98 11A; 22M; 22P; 244; 10B; 11B; 11G; 11H;
247; 27B; 27H; 57F; 12A; 51A; 573; 71C;
6AA
71K; 721; 725; 73C;
74C; 76S; 4CG
3-V e1*2007/46*0559*.. 100 - 250 225/55R17 97 575; 6AA ab
e1*2007/46*0559*01;
235/50R17 96 11A; 24J; 248; 26P; Allradantrieb;
576; 6AA Heckantrieb;
235/55R17 99 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
576; 6AA 12A; 51A; 575; 6AA;
71C; 71K; 721; 725;
73C; 74C; 76S
346C e1*2001/116*0112*.., 77 - 110 235/40R17-90 11A; 21B; 22B; 22F; Kompakt; Cabrio;
e1*98/14*0112*.. 24C; 24M Coupe; Limousine;
346K e1*2001/116*0167*.., 77 - 170 205/50R17 93 11A; 21B; 22B; 22F; Stufenheck 4-türig;
e1*98/14*0167*.. 24C; 24M; 65H 10B; 11B; 11G; 11H;
346L e1*97/27*0097*.., 225/45R17 91 11A; 21B; 22B; 22F; 12A; 51A; 51J; 71C;
e1*98/14*0097*.. 24C; 24M 71K; 721; 725; 73C;
346R e1*2001/116*0146*.., 245/40R17-91 11A; 22B; 22F; 24D; 74C; 744; 4MM
e1*98/14*0146*.. 57F; 687
255/40R17-94 11A; 22B; 22F; 24D;
57F; 66T; 68E
120 - 170 235/40R17-90W 11A; 21B; 22B; 22F;
24C; 24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 6 von 24
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
346L e1*97/27*0097*.., 85 - 110 235/40R17 90 11A; 21B; 21J; 22B; Touring;
e1*98/14*0097*.. 22F; 22L; 24C; 24M; 10B; 11B; 11G; 11H;
5GA
85 - 170 205/50R17 93 11A; 21B; 21J; 22B; 12A; 51A; 51J; 71C;
22L; 24J; 24M; 65H 71K; 721; 725; 73C;
225/45R17 91 11A; 21B; 21J; 22B; 74C; 744
22L; 24J; 24M
245/40R17 91 11A; 22B; 22F; 22L;
24D; 57F; 687
255/40R17 94 11A; 22B; 22F; 22L;
24D; 57F; 66T; 68E
120 - 135 235/40R17 90W 11A; 21B; 21J; 22B;
22F; 22L; 24C; 24M;
5GA
141 - 170 235/40R17 90Y 11A; 21B; 21J; 22B;
22F; 22L; 24C; 24M;
5GA
346X e1*2001/116*0144*.., 135 - 170 205/50R17 93 11A; 24J; 24M; 65H 10B; 11B; 11G; 11H;
e1*98/14*0144*.. 215/45R17 91 11A; 24J; 24M 12A; 51A; 51J; 71C;
225/45R17 91 11A; 22L; 24J; 24M 71K; 721; 725; 73C;
245/40R17 91 10N; 11A; 22B; 22L; 74C; 4KG
24D; 57F; 687
3K e1*2007/46*0315*.. 85 - 147 235/40R17 90W 5GA Nur bis
3K-N1 e24*2007/46*0022*.. 85 - 160 245/40R17 91 57F; 687 e1*2007/46*0315*05;
390L e1*2001/116*0308*.. 85 - 225 225/45R17 51G Facelift ab September
235/40R17 90Y 5GA 2008; Nur bis
235/45R17 94 e24*2007/46*0022*02;
245/40R17 91Y 57F; 687 Ab
e1*2001/116*0308*09;
Touring; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
76S
390L e1*2001/116*0308*.. 85 - 190 235/40R17 90 11A; 24J Nur bis
85 - 225 225/45R17 51G e1*2001/116*0308*08;
235/40R17 90Y 11A; 24J Limousine;
235/45R17 93 11A; 24J Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
4CF
390L e1*2001/116*0308*.. 89 - 225 225/45R17 51G Nur bis
235/40R17 90Y 11A; 24J e1*2001/116*0308*08;
235/45R17 94 11A; 24J Touring; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
4CF
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 7 von 24
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3L e1*2007/46*0314*.. 85 - 200 235/40R17 90 Nur bis
390L e1*2001/116*0308*.. 85 - 225 225/45R17 91 e1*2007/46*0314*04;
235/40R17 90Y Facelift ab September
235/45R17 94 2008; Ab
245/40R17 91 57F; 687 e1*2001/116*0308*09;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
76S
3C e1*2007/46*0316*.. 120 - 200 225/45R17 51G Nur bis
390X e1*2001/116*0344*.. 235/40R17 90Y 11A; 24J e1*2001/116*0308*08;
235/45R17 94 11A; 24J bis
120 - 225 225/45R17 51G; 57E; 575 e1*2007/46*0316*07;
225/45R17 51G; 52J Coupe; Allradantrieb;
235/45R17 94 11A; 24J; 57E; 99A 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C
3K e1*2007/46*0315*.. 120 - 240 225/45R17 91 5GG Nur bis
3K-N1 e24*2007/46*0022*.. 225/45R17 94 e1*2007/46*0314*04;
3L e1*2007/46*0314*.. 235/40R17 94 Nur bis
390X e1*2001/116*0344*.. 235/45R17 94 e1*2007/46*0315*05;
Nur bis
e24*2007/46*0022*02;
Ab
e1*2001/116*0344*06;
Touring; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74C; 76S
390X e1*2001/116*0344*.. 155 - 225 225/45R17 51G Nur bis
235/40R17 90Y 11A; 24J e1*2001/116*0344*05;
235/45R17 94 11A; 24J Touring; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
4CF
3C e1*2007/46*0316*.. 90 - 200 225/45R17 51G bis
392C e1*2001/116*0346*.. 235/40R17 90 11A; 24J e1*2007/46*0316*07;
235/45R17 94 11A; 24J Coupe; Heckantrieb;
90 - 225 225/45R17 51G; 57E; 575 10B; 11B; 11G; 11H;
225/45R17 51G; 52J 12A; 51A; 71C; 71K;
235/45R17 94 11A; 24J; 57E; 57W 721; 725; 73C; 74C
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 8 von 24
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 105 - 200 225/45R17 51G bis
392C e1*2001/116*0346*.. 235/40R17 90Y 11A; 24J e1*2007/46*0316*07;
235/45R17 94 11A; 24J Cabrio; Heckantrieb;
105 - 225 225/45R17 51G; 57E; 575 10B; 11B; 11G; 11H;
225/45R17 51G; 52J 12A; 51A; 71C; 71K;
235/45R17 94 11A; 24J; 57E; 57W 721; 725; 73C; 74C
Verkaufsbezeichnung: BMW 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
560X e1*2001/116*0322*.. 145 - 200 225/50R17 11A; 24J; 24M; 51G nur Limousine
235/45R17 93Y 11A; 24J; 24M Allradantrieb;
245/45R17 95 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
76S; 4CI
560X e1*2001/116*0322*.. 145 - 200 225/50R17 94 11A; 24J nur Kombi
235/45R17 94 11A; 24J Allradantrieb;
245/45R17 95 11A; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
76S; 4CI
Verkaufsbezeichnung: MINI (COUNTRYMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-N1 e24*2007/46*0023*.. 66 - 160 205/55R17 91 11A; 21P; 24C; 244; 10B; 11B; 11G; 11H;
UKL/X e1*2007/46*0496*.. 247; 272; 56G 12A; 51A; 71C; 71K;
215/50R17 91 11A; 21B; 24C; 244; 721; 725; 73C; 74A;
247; 272; 56G 74C; 76S; 4CF
225/45R17 91 11A; 21P; 24C; 244;
247; 270
235/45R17 94 11A; 21B; 24C; 244;
247; 272
Verkaufsbezeichnung: MINI (PACEMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-C/X e1*2007/46*0563*.. 66 - 160 205/55R17 91 11A; 21P; 24C; 244; ab
247; 272; 56G e1*2007/46*0563*01;
10B; 11B; 11G; 11H;
215/50R17 91 11A; 21B; 24C; 244; 12A; 51A; 71C; 71K;
247; 272; 56G 721; 725; 73C; 74A;
225/45R17 91 11A; 21P; 24C; 244; 74C; 76S; 4CF
247; 270
235/45R17 94 11A; 21B; 24C; 244;
247; 272
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 9 von 24
Verkaufsbezeichnung: X-REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1-N1 e24*2007/46*0024*.. 85 - 190 225/50R17 94 11A; 21P; 245; 248 Nur BMW X1;
235/45R17 94 11A; 245; 248 Allradantrieb;
245/45R17 95 11A; 21P; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 744; 76S; 4OE
Verkaufsbezeichnung: X-REIHE (X1)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1 e1*2007/46*0275*.. 85 - 190 225/50R17 94 11A; 21P; 245; 248 Nur BMW X1;
235/45R17 94 11A; 245; 248 Allradantrieb;
245/45R17 95 11A; 21P; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 744; 76S; 4OE
Verkaufsbezeichnung: X-REIHE (X1, X3, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 100 - 190 205/65R17 96 52J; 56G Nur BMW X3;
225/60R17 99 11A; 245; 248 Allradantrieb;
235/55R17 99 11A; 244; 245 Heckantrieb;
235/60R17 102 11A; 244; 245 10B; 11B; 11G; 11H;
245/55R17 102 11A; 24J; 244 12A; 51A; 71C; 71K;
255/55R17 104 11A; 22I; 241; 244; 246 721; 725; 73C; 74A;
76S; 4CI
X-N1 e1*2007/46*0454*.. 85 - 190 225/50R17 94 11A; 21P; 245; 248 Nur BMW X1;
235/45R17 94 11A; 245; 248 Allradantrieb;
245/45R17 95 11A; 21P; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 744; 76S; 4OE
Verkaufsbezeichnung: X-REIHE (X3)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X3 e1*2007/46*0512*.. 100 - 190 205/65R17 96 52J; 56G Nur BMW X3;
225/60R17 99 11A; 245; 248 Allradantrieb;
235/55R17 99 11A; 244; 245 Heckantrieb;
235/60R17 102 11A; 244; 245 10B; 11B; 11G; 11H;
245/55R17 102 11A; 24J; 244 12A; 51A; 71C; 71K;
255/55R17 104 11A; 22I; 241; 244; 246 721; 725; 73C; 74A;
76S; 4CI
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 10 von 24
Verkaufsbezeichnung: Z4/Z REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZR e1*2007/46*0373*.. 115 - 190 225/45R17 91 Cabrio; Heckantrieb;
Z89 e1*2001/116*0499*.. 115 - 225 235/40R17 90 11A; 245; 248 10B; 11B; 11G; 11H;
235/45R17 94 11A; 245; 248 12K; 51A; 71C; 71K;
245/40R17 91 11A; 22I; 248; 57F; 687 721; 725; 73C; 74C;
76S; 97K; 4CH
115 - 250 225/45R17 91 57E; 68E
225/45R17 91
M+S
235/45R17 94 11A; 245; 57E; 57W
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 70 - 235 205/50R17 89 11A; 241; 244; 246; BMW 1er (F20 2011);
1K4 e1*2007/46*0283*.. 247; 26B; 26N; 27H; BMW 1er (F21 2012);
56G
215/45R17 91 11A; 24J; 244; 247; Ab
26N; 27B; 27H; 51J e1*2007/46*0283*04;
Ab
e1*2007/46*0273*04;
225/45R17 91 11A; 22M; 241; 244; Kombilimousine;
246; 247; 26N; 27B; Allradantrieb;
27F
235/40R17 90 11A; 22M; 241; 244; Heckantrieb;
246; 247; 26B; 26J; 10B; 11B; 11G; 11H;
27F
235/45R17 94 11A; 22M; 241; 244; 12A; 51A; 6AA; 71C;
246; 247; 26B; 26J; 71K; 721; 725; 73C;
27F
245/40R17 91 11A; 22M; 24D; 27F; 74C; 76S; 4CG
57F; 687
1C e1*2007/46*0277*.. 100 - 160 205/50R17 11A; 21B; 21N; 22I; Cabrio; Coupe;
182 e1*2001/116*0352*.. 24C; 24D; 51G; 65H Heckantrieb;
215/45R17 91 11A; 21P; 22I; 24C; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
235/40R17 90 11A; 21B; 21N; 22B; 721; 725; 73C; 74C;
24C; 24D; 684 744; 76R; 76S; 4OU
100 - 240 205/50R17 89 11A; 21B; 21N; 24C;
57E; 575; 65H
205/50R17 89 11A; 21B; 21N; 22I;
M+S 24C; 24D; 52J; 65H
215/45R17 87 11A; 21P; 24C; 57E;
681; 684
215/45R17 91 11A; 21P; 22I; 24C;
M+S 24M; 52J
225/45R17 91 11A; 21B; 21N; 22B;
24C; 24D; 575
235/40R17 90Y 11A; 21B; 21N; 22B;
24C; 24D; 684
235/45R17 94 11A; 21B; 21N; 22B;
24C; 24D
245/40R17 91 11A; 21B; 21N; 22B;
24C; 24D; 681; 687
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 11 von 24
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 66 - 120 215/45R17 87 11A; 22M; 24C; 24M; Nur bis
1K4 e1*2007/46*0283*.. 26P; 27I e1*2007/46*0283*03;
187 e1*2001/116*0287*.. 66 - 195 205/50R17 89 11A; 22M; 24C; 24M; Nur bis
26P; 27I; 65H e1*2007/46*0273*03;
215/45R17 91 11A; 22M; 24C; 24M; Ab
26P; 27I e1*2001/116*0287*10;
225/45R17 90 11A; 22M; 24C; 24M; Schrägheck 2-türig;
26P; 27I Schrägheck 4-türig;
235/40R17 90 11A; 22L; 24C; 24D; 10B; 11B; 11G; 11H;
26B; 27B; 684 12A; 51A; 71C; 71K;
235/45R17 93 11A; 22L; 24C; 24D; 721; 725; 73C; 74C;
26B; 27B 744; 76S; 4OV
245/40R17 91 11A; 22L; 24C; 24D;
26B; 27B; 681; 687
187 e1*2001/116*0287*.. 85 - 120 215/45R17 87 11A; 21P; 22I; 22M; Nur bis
24C; 24M e1*2001/116*0287*09;
85 - 195 205/50R17 89 11A; 21P; 22I; 22M; 4-türig;
24C; 24D; 65H 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22I; 22M; 12A; 51A; 71C; 71K;
24C; 24M 721; 725; 73C; 74C;
225/45R17 90 11A; 21P; 22I; 22M; 744; 76S
24C; 24D
235/40R17 90 11A; 21B; 22B; 22L;
24C; 24D; 684
235/45R17 93 11A; 21B; 22B; 22L;
24C; 24D
245/40R17 91 11A; 21B; 22B; 22L;
24C; 24D; 681; 687
Verkaufsbezeichnung: 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5K e1*2007/46*0455*.. 120 - 240 225/55R17 51G Nur BMW 5er Touring;
235/50R17 96 11A; 245 Allradantrieb;
235/50R17 96Y 11A; 245 10B; 11B; 11G; 11H;
255/45R17 98 11A; 245 12K; 51A; 71C; 71K;
721; 725; 73C; 74C;
75I; 76S; 4CF
5K e1*2007/46*0455*.. 100 - 240 225/55R17 51G Nur BMW 5er Touring;
235/50R17 96Y 11A; 245 Heckantrieb;
255/45R17 98 11A; 245; 67D 10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74C;
75I; 76S; 4CF
5L e1*2007/46*0363*.. 120 - 240 225/50R17 94Y Stufenheck;
225/55R17 51G Allradantrieb;
235/50R17 96Y 11A; 245 10B; 11B; 11G; 11H;
255/45R17 98 11A; 245 12K; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 76S; 4CF
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 12 von 24

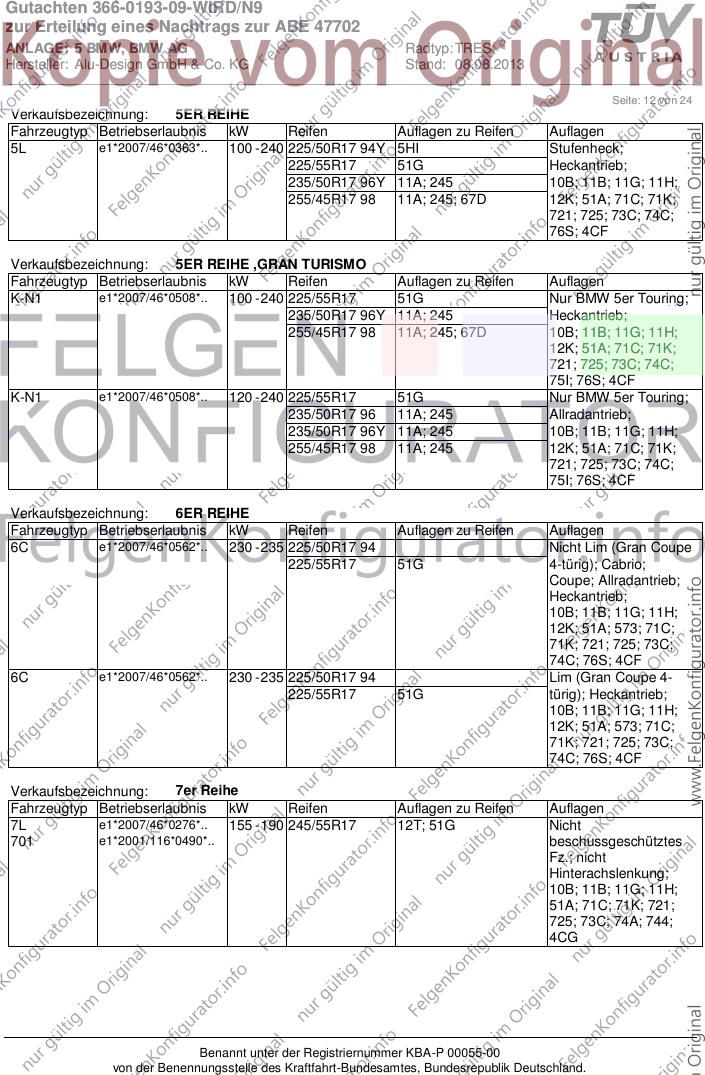

Verkaufsbezeichnung: 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e1*2007/46*0363*.. 100 - 240 225/50R17 94Y 5HI Stufenheck;
225/55R17 51G Heckantrieb;
235/50R17 96Y 11A; 245 10B; 11B; 11G; 11H;
255/45R17 98 11A; 245; 67D 12K; 51A; 71C; 71K;
721; 725; 73C; 74C;
76S; 4CF
Verkaufsbezeichnung: 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 100 - 240 225/55R17 51G Nur BMW 5er Touring;
235/50R17 96Y 11A; 245 Heckantrieb;
255/45R17 98 11A; 245; 67D 10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74C;
75I; 76S; 4CF
K-N1 e1*2007/46*0508*.. 120 - 240 225/55R17 51G Nur BMW 5er Touring;
235/50R17 96 11A; 245 Allradantrieb;
235/50R17 96Y 11A; 245 10B; 11B; 11G; 11H;
255/45R17 98 11A; 245 12K; 51A; 71C; 71K;
721; 725; 73C; 74C;
75I; 76S; 4CF
Verkaufsbezeichnung: 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 235 225/50R17 94 Nicht Lim (Gran Coupe
225/55R17 51G 4-türig); Cabrio;
Coupe; Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 76S; 4CF
6C e1*2007/46*0562*.. 230 - 235 225/50R17 94 Lim (Gran Coupe 4-
225/55R17 51G türig); Heckantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 76S; 4CF
Verkaufsbezeichnung: 7er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7L e1*2007/46*0276*.. 155 - 190 245/55R17 12T; 51G Nicht
701 e1*2001/116*0490*.. beschussgeschütztes
Fz.; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 744;
4CG
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 13 von 24

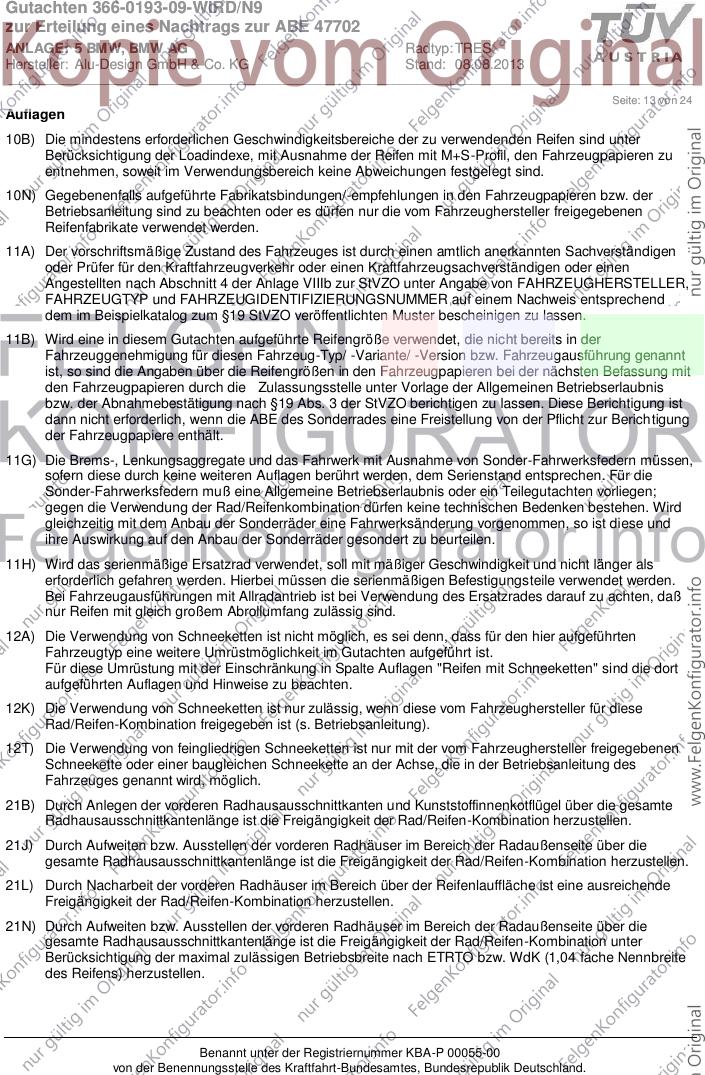

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 14 von 24

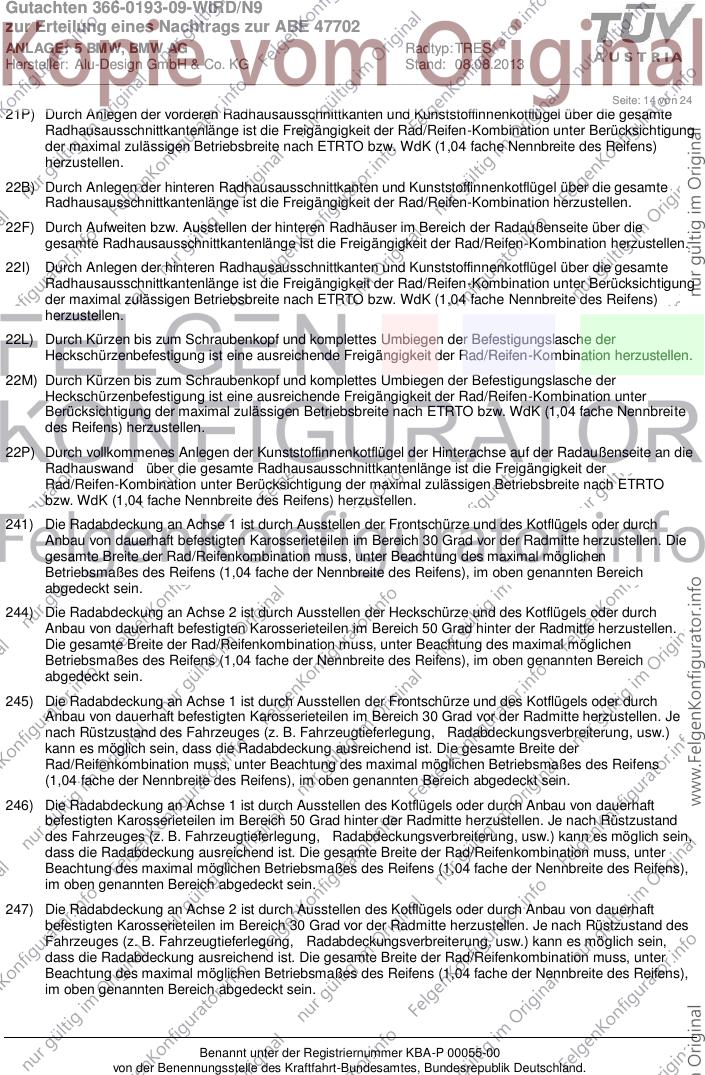

21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 15 von 24

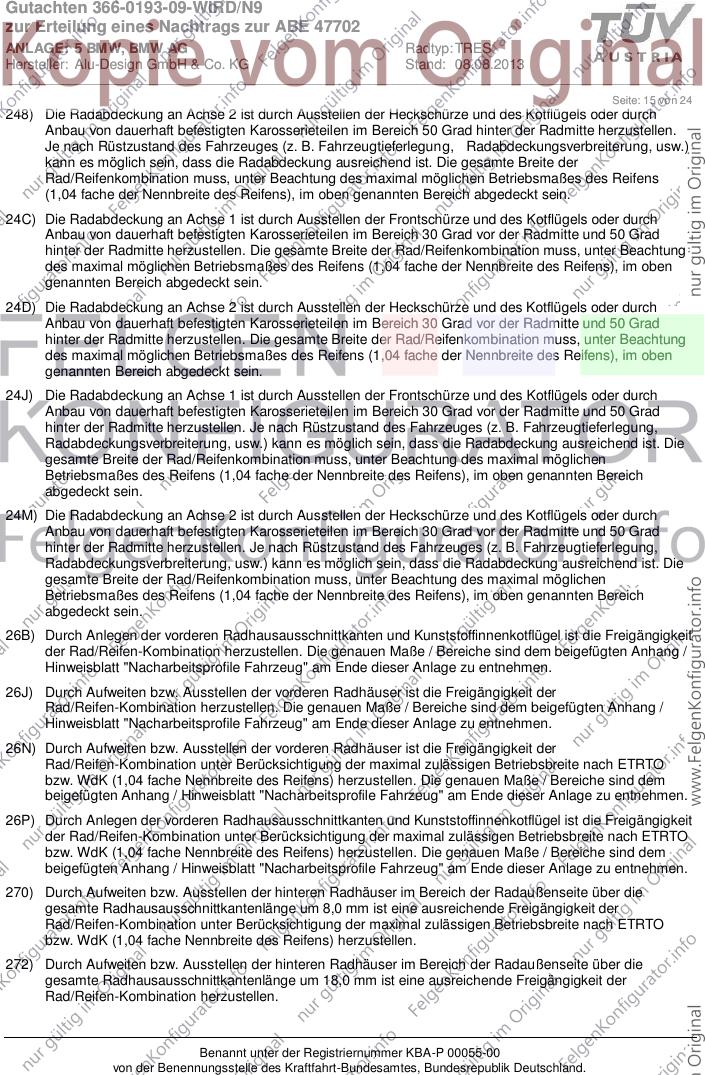

248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________

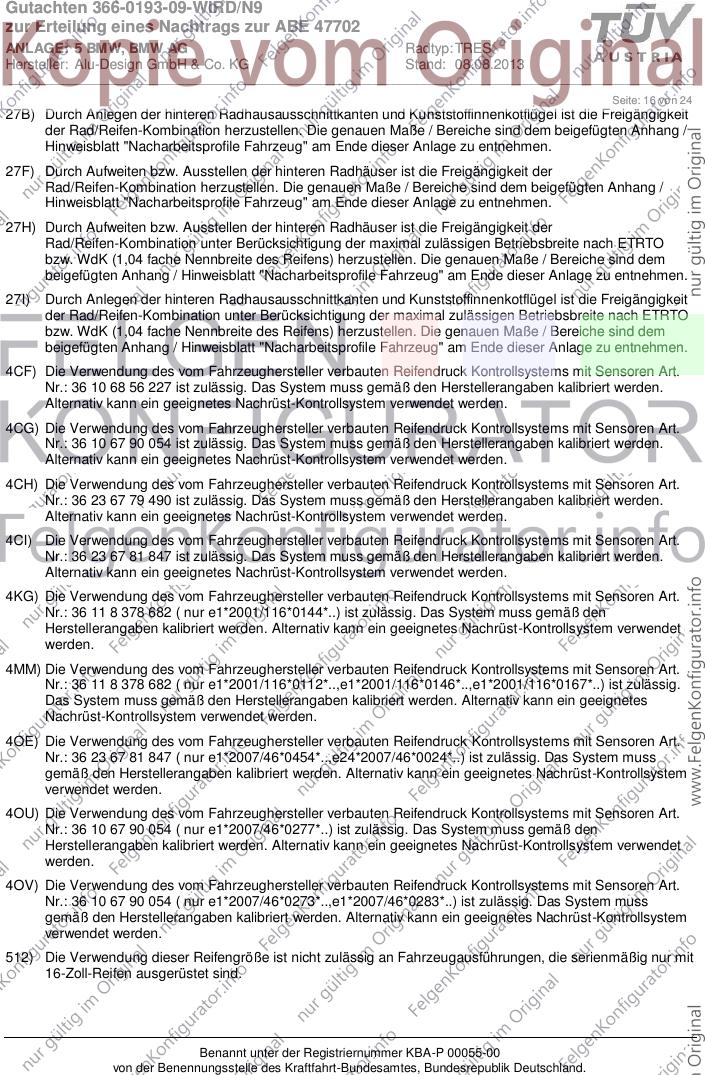

Seite: 16 von 24
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4CF) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 68 56 227 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CG) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 67 90 054 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CH) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 67 79 490 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4CI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 67 81 847 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4KG) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 11 8 378 682 ( nur e1*2001/116*0144*..) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4MM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 11 8 378 682 ( nur e1*2001/116*0112*..,e1*2001/116*0146*..,e1*2001/116*0167*..) ist zulässig.
Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
4OE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 67 81 847 ( nur e1*2007/46*0454*..,e24*2007/46*0024*..) ist zulässig. Das System muss
gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem
verwendet werden.
4OU) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 67 90 054 ( nur e1*2007/46*0277*..) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4OV) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 67 90 054 ( nur e1*2007/46*0273*..,e1*2007/46*0283*..) ist zulässig. Das System muss
gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem
verwendet werden.
512) Die Verwendung dieser Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit
16-Zoll-Reifen ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________

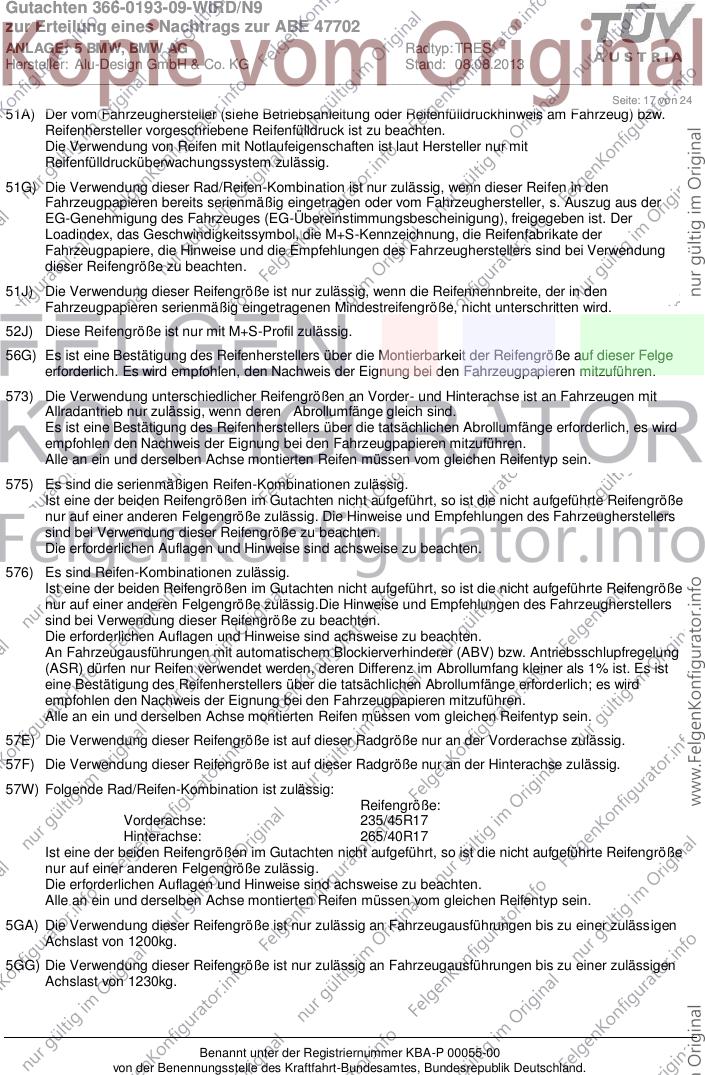

Seite: 17 von 24
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
576) Es sind Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
57W) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R17
Hinterachse: 265/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________

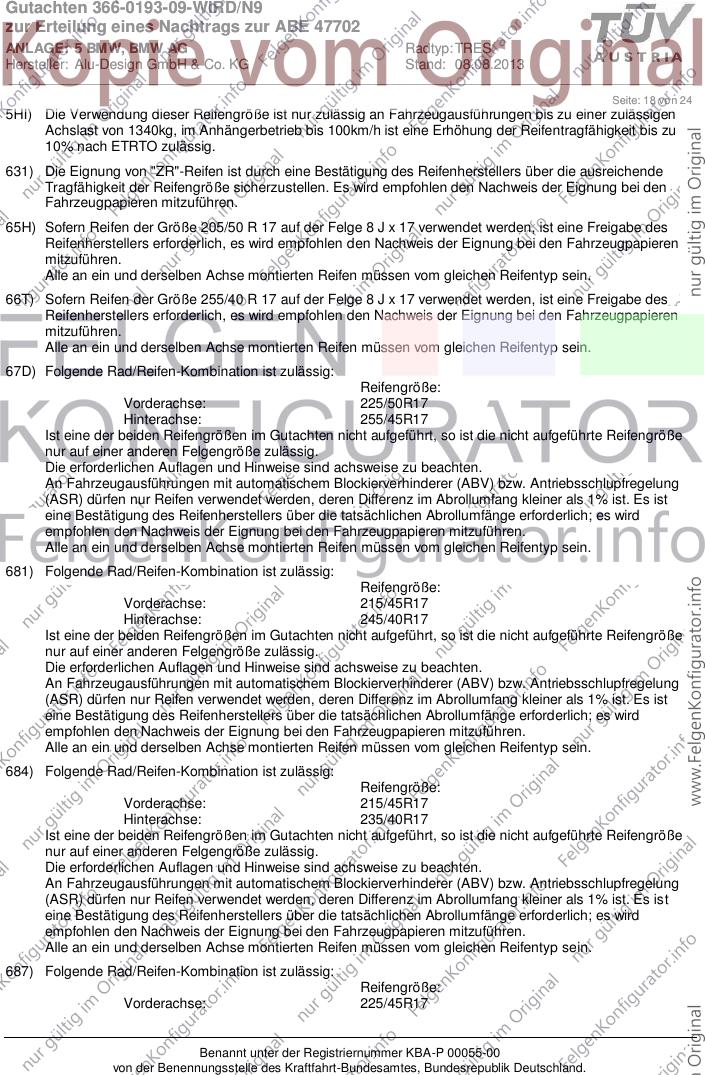

Seite: 18 von 24
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
65H) Sofern Reifen der Größe 205/50 R 17 auf der Felge 8 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
66T) Sofern Reifen der Größe 255/40 R 17 auf der Felge 8 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67D) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 255/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
681) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
687) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 19 von 24
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68E) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Hinterachse: 255/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind, oder diese der Serienkombination
entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 20 von 24
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76R) Die Verwendung dieser Radgröße ist nur zulässig, wenn die Felgenbreite des Serienrades nicht
unterschritten wird.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
97K) Bei Verwendung von verschiedenen Reifengrößen auf Vorder- und Hinterachse muss die Maulweite des
Sonderrades an der Hinterachse mindestens 1/2 Zoll größer sein als die des Sonderrades der
Vorderachse.
99A) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R17
Hinterachse: 265/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
BD5) Die Verwendung dieser Reifengröße ist an der Vorderachse bei Fahrzeugen bis Herstellung 07.1993 nur
in Verbindung mit M-TECHNIK-FAHRWERK zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 21 von 24
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW
Fahrzeugtyp: 3-V
Genehm.Nr.: e1*2007/46*0559*..
Handelsbez.: BMW 3ER REIHE
Variante(n): ab e1*2007/46*0559*01
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 23 VA
26N x = 225 y = 320 8 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 22 von 24
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3K
Genehm.Nr.: e1*2007/46*0315*..
Handelsbez.: BMW 3ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 225 y = 320 8 VA
26J x = 225 y = 320 25 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 23 von 24
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1K4
Genehm.Nr.: e1*2007/46*0283*..
Handelsbez.: 1ER REIHE
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 190 y = 220 VA
26P x = 140 y = 170 VA
27B x = 220 y = 270 HA
27I x = 170 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 190 y = 220 8 VA
27F x = 220 y = 270 30 HA
27H x = 220 y = 270 8 HA
26J x = 190 y = 220 25 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 5 BMW, BMW AG Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 24 von 24
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3L
Genehm.Nr.: e1*2007/46*0314*..
Handelsbez.: BMW 3ER REIHE
Variante(n): Ab e1*2007/46*0314*05, Heckantrieb, Limousine, Nur BMW 3er (F30) ab 2012,
Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 23 VA
26N x = 225 y = 320 8 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
