Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : BMW AG
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
120572630 D417 PCD 120 ohne 72,6 650 2037 07/12
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 1K2; 1K4; 187; (1K2 / 1K4 nur bis Nachtrag 03)
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 182; R/C; 1C; 3L; 3K; 390L; 346X; 3K-N1; 187
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 3L; (nur BMW 3er (F30) ab 2012)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 3K; (nur BMW 3er (F31) ab 2012)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 1K2; 1K4; (1K2 / 1K4 ab Nachtrag 04)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad, für
Typ : UKL-C/X; UKL-N1; UKL/X
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : 346X
110 Nm für Typ : R/C
120 Nm für Typ : 1C; 182; 187; 3K; 3K-N1; 3L; 390L
120 Nm ( Radschrauben M12x1,5 ) für Typ : 1K2; 1K4; 187
140 Nm für Typ : UKL-C/X; UKL-N1; UKL/X
140 Nm ( Radschrauben M14x1,25 ) für Typ : 1K2; 1K4; 3K; 3L
Verkaufsbezeichnung: BMW Z3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R/C e1*93/81*0029*.., 85 - 170 225/45R17 11A; 21B; 22B; 24J; ab e1*93/81*0029*08;
e1*98/14*0029*.. 51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A
R/C e1*93/81*0029*.. 85 - 103 215/45R17 87 11A; 21B; 22B; 24J; nur bis
24M e1*93/81*0029*07;
225/45R17-90 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
725; 73C; 74A
R/C e1*93/81*0029*.. 110 - 142 225/45R17 11A; 21B; 22B; 24J; nur bis
51G e1*93/81*0029*07;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________
Seite: 2 von 11
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 147 205/55R17 91W 5GG; 51J BMW 3er (F31) ab
2012;
215/50R17 91W 11A; 248; 5GG; 51J Ab
225/50R17 94 11A; 248 e24*2007/46*0022*03;
Ab
e1*2007/46*0315*06;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 512; 6AA;
71K; 721; 725; 73C;
74D; 75I; 76S
3L e1*2007/46*0314*.. 85 - 147 205/55R17 91 12R; 51J BMW 3er (F30) ab
2012;
215/50R17 91 12A; 51J Ab
e1*2007/46*0314*05;
225/50R17 94 11A; 12A; 246; 248; 27I Limousine; Stufenheck;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 73C; 74D; 76S;
76T
346X e1*2001/116*0144*.., 135 - 170 205/50R17 93 11A; 24J; 24M 10B; 11B; 11G; 11H;
e1*98/14*0144*.. 215/45R17 91 11A; 24J; 24M 12A; 51A; 51J; 71K;
225/45R17 91 11A; 22L; 24J; 24M 721; 725; 729; 73C;
74A
390L e1*2001/116*0308*.. 85 - 160 225/45R17 12M; 51G Nur bis
e1*2001/116*0308*08;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 76T;
76U
390L e1*2001/116*0308*.. 89 - 160 225/45R17 12M; 51G Nur bis
e1*2001/116*0308*08;
Touring; Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 76T;
76U
3L e1*2007/46*0314*.. 85 - 160 225/45R17 91 Nur bis
390L e1*2001/116*0308*.. e1*2007/46*0314*04;
Facelift ab September
2008; Ab
e1*2001/116*0308*09;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76T; 76U
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________
Seite: 3 von 11
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 160 225/45R17 91 Nur bis
3K-N1 e24*2007/46*0022*.. e1*2007/46*0315*05;
390L e1*2001/116*0308*.. Facelift ab September
2008; Nur bis
e24*2007/46*0022*02;
Ab
e1*2001/116*0308*09;
Touring; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76T; 76U
Verkaufsbezeichnung: MINI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-N1 e24*2007/46*0023*.. 66 - 160 205/55R17 91 11A; 21P; 24C; 244; 10B; 11B; 11G; 11H;
271 12A; 51A; 71K; 721;
215/50R17 91 11A; 21P; 24C; 244; 725; 73C; 74D; 76S
247; 271
215/55R17 94 11A; 21B; 24C; 244;
247; 273
225/45R17 91 11A; 24C; 244; 247;
270
225/50R17 94 11A; 21B; 24C; 244;
247; 273
Verkaufsbezeichnung: MINI (COUNTRYMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL/X e1*2007/46*0496*.. 66 - 160 205/55R17 91 11A; 21P; 24C; 244; 10B; 11B; 11G; 11H;
271 12A; 51A; 71K; 721;
215/50R17 91 11A; 21P; 24C; 244; 725; 73C; 74D; 76S
247; 271
215/55R17 94 11A; 21B; 24C; 244;
247; 273
225/45R17 91 11A; 24C; 244; 247;
270
225/50R17 94 11A; 21B; 24C; 244;
247; 273
Verkaufsbezeichnung: MINI (PACEMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-C/X e1*2007/46*0563*.. 66 - 160 205/55R17 91 11A; 21P; 24C; 244; ab
271 e1*2007/46*0563*01;
10B; 11B; 11G; 11H;
215/50R17 91 11A; 21P; 24C; 244; 12A; 51A; 71K; 721;
247; 271 725; 73C; 74D; 76S
215/55R17 94 11A; 21B; 24C; 244;
247; 273
225/45R17 91 11A; 24C; 244; 247;
270
225/50R17 94 11A; 21B; 24C; 244;
247; 273
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________

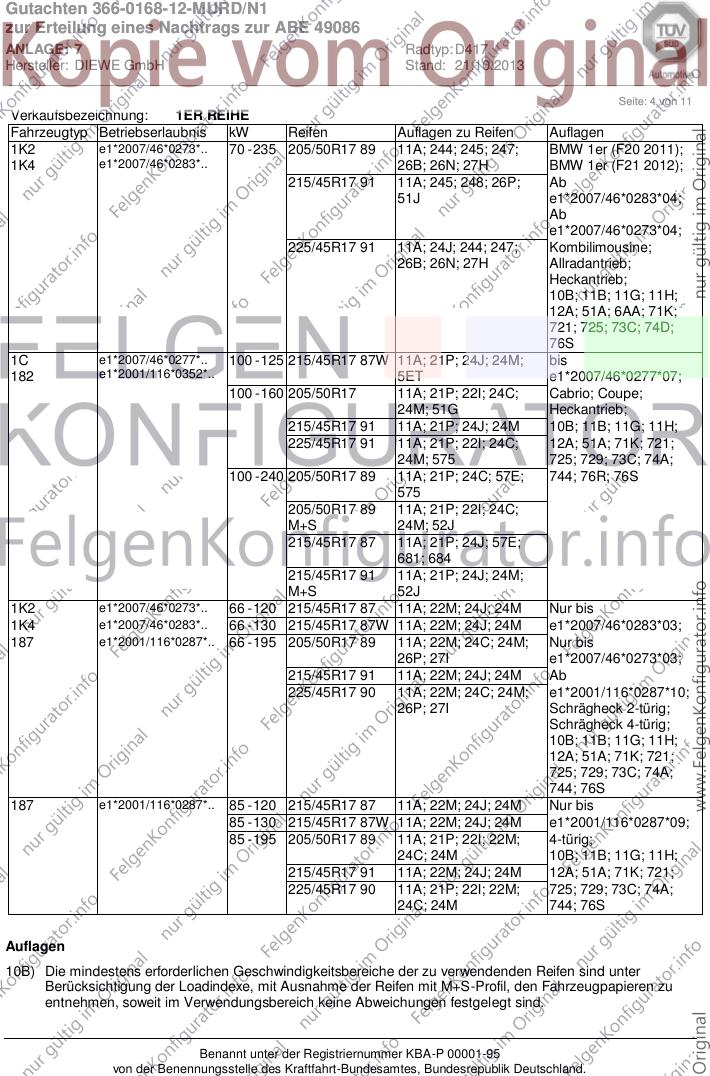

Seite: 4 von 11
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 70 - 235 205/50R17 89 11A; 244; 245; 247; BMW 1er (F20 2011);
1K4 e1*2007/46*0283*.. 26B; 26N; 27H BMW 1er (F21 2012);
215/45R17 91 11A; 245; 248; 26P; Ab
51J e1*2007/46*0283*04;
Ab
e1*2007/46*0273*04;
225/45R17 91 11A; 24J; 244; 247; Kombilimousine;
26B; 26N; 27H Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AA; 71K;
721; 725; 73C; 74D;
76S
1C e1*2007/46*0277*.. 100 - 125 215/45R17 87W 11A; 21P; 24J; 24M; bis
182 e1*2001/116*0352*.. 5ET e1*2007/46*0277*07;
100 - 160 205/50R17 11A; 21P; 22I; 24C; Cabrio; Coupe;
24M; 51G Heckantrieb;
215/45R17 91 11A; 21P; 24J; 24M 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21P; 22I; 24C; 12A; 51A; 71K; 721;
24M; 575 725; 729; 73C; 74A;
100 - 240 205/50R17 89 11A; 21P; 24C; 57E; 744; 76R; 76S
575
205/50R17 89 11A; 21P; 22I; 24C;
M+S 24M; 52J
215/45R17 87 11A; 21P; 24J; 57E;
681; 684
215/45R17 91 11A; 21P; 24J; 24M;
M+S 52J
1K2 e1*2007/46*0273*.. 66 - 120 215/45R17 87 11A; 22M; 24J; 24M Nur bis
1K4 e1*2007/46*0283*.. 66 - 130 215/45R17 87W 11A; 22M; 24J; 24M e1*2007/46*0283*03;
187 e1*2001/116*0287*.. 66 - 195 205/50R17 89 11A; 22M; 24C; 24M; Nur bis
26P; 27I e1*2007/46*0273*03;
215/45R17 91 11A; 22M; 24J; 24M Ab
225/45R17 90 11A; 22M; 24C; 24M; e1*2001/116*0287*10;
26P; 27I Schrägheck 2-türig;
Schrägheck 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
744; 76S
187 e1*2001/116*0287*.. 85 - 120 215/45R17 87 11A; 22M; 24J; 24M Nur bis
85 - 130 215/45R17 87W 11A; 22M; 24J; 24M e1*2001/116*0287*09;
85 - 195 205/50R17 89 11A; 21P; 22I; 22M; 4-türig;
24C; 24M 10B; 11B; 11G; 11H;
215/45R17 91 11A; 22M; 24J; 24M 12A; 51A; 71K; 721;
225/45R17 90 11A; 21P; 22I; 22M; 725; 729; 73C; 74A;
24C; 24M 744; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________

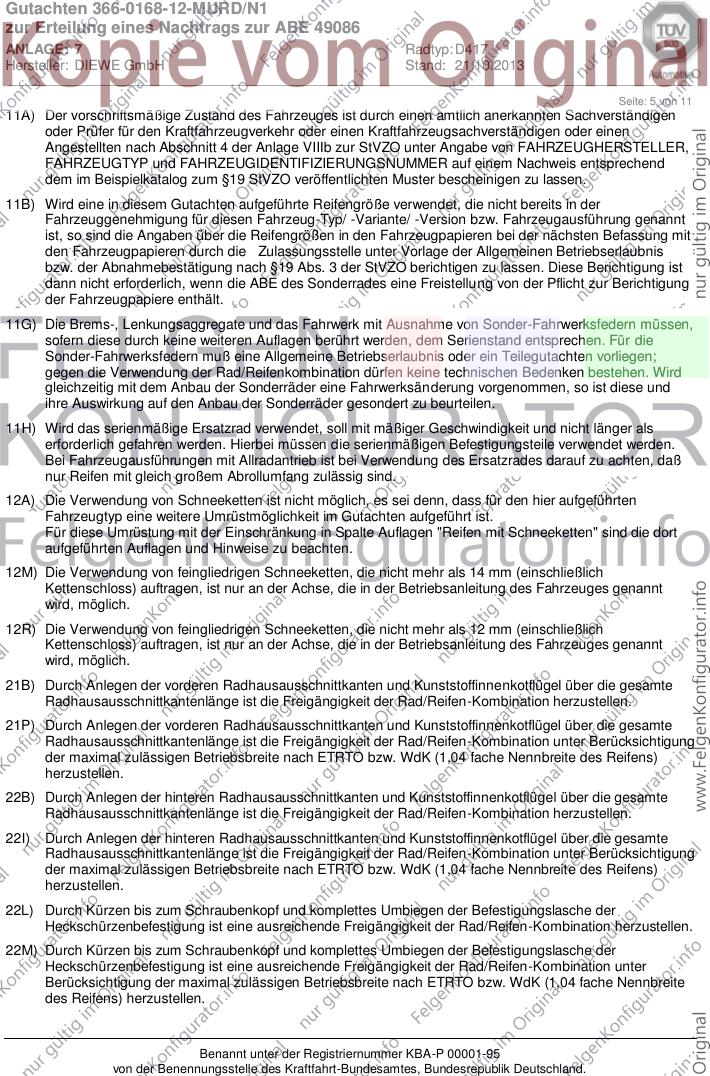

Seite: 5 von 11
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________
Seite: 6 von 11
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

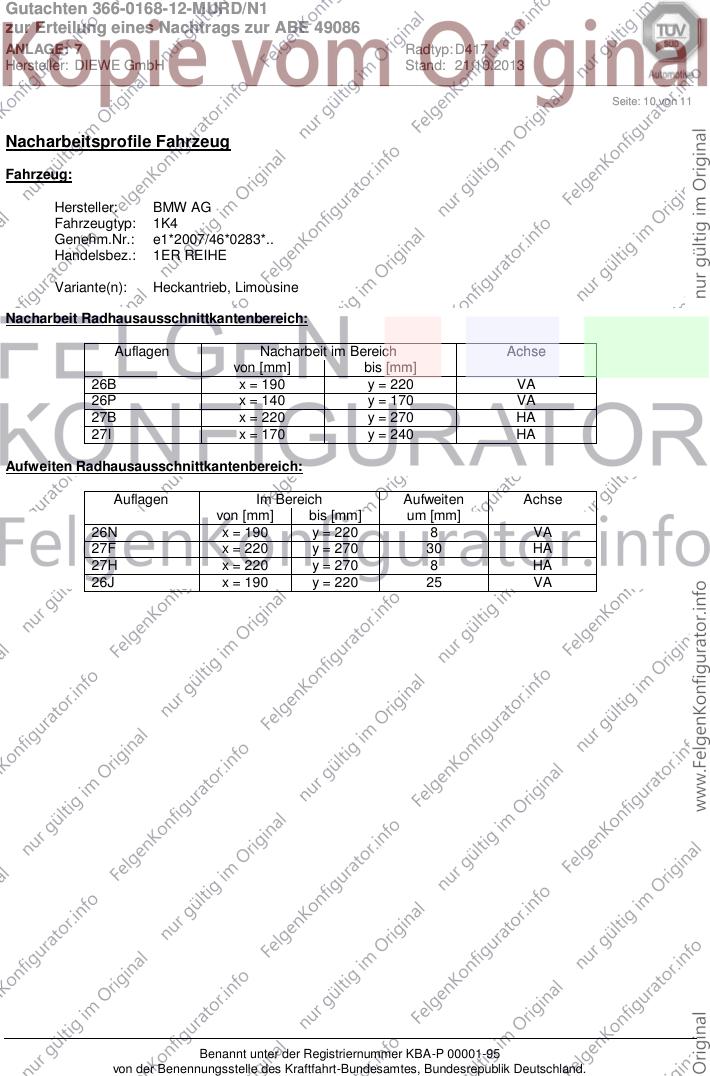

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________
Seite: 7 von 11
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

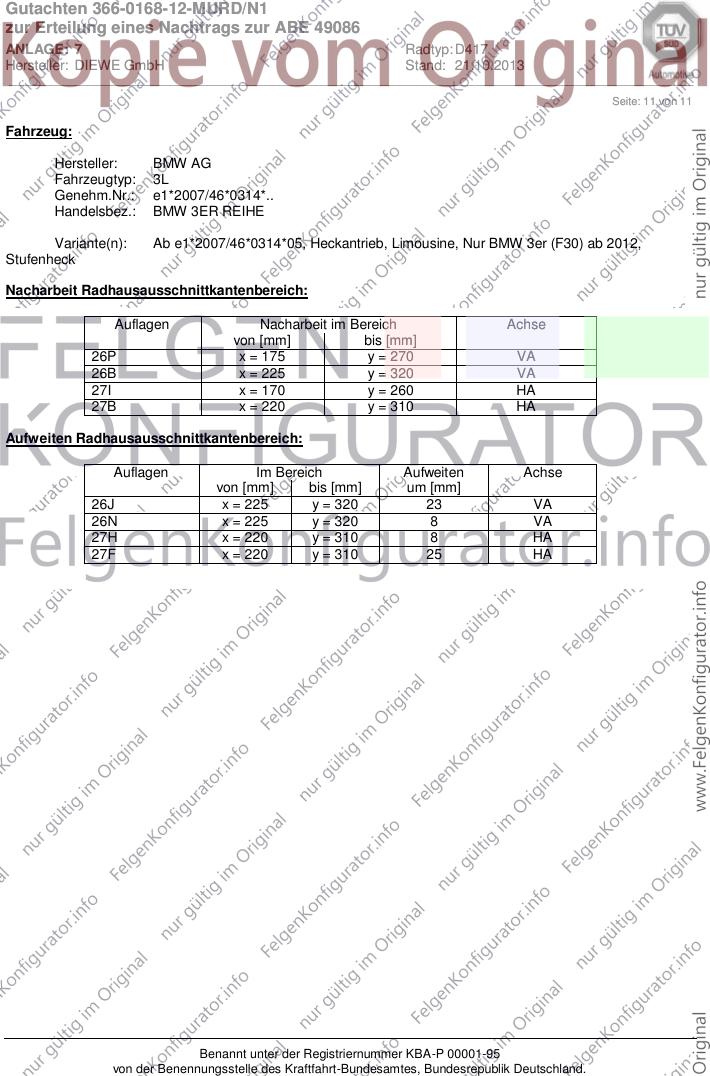

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
273) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
512) Die Verwendung dieser Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit
16-Zoll-Reifen ausgerüstet sind.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________
Seite: 8 von 11
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
681) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind, oder diese der Serienkombination
entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________
Seite: 9 von 11
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76R) Die Verwendung dieser Radgröße ist nur zulässig, wenn die Felgenbreite des Serienrades nicht
unterschritten wird.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________
Seite: 10 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1K4
Genehm.Nr.: e1*2007/46*0283*..
Handelsbez.: 1ER REIHE
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 190 y = 220 VA
26P x = 140 y = 170 VA
27B x = 220 y = 270 HA
27I x = 170 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 190 y = 220 8 VA
27F x = 220 y = 270 30 HA
27H x = 220 y = 270 8 HA
26J x = 190 y = 220 25 VA
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD/N1
zur Erteilung eines Nachtrags zur ABE 49086
ANLAGE: 7 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 21.10.2013
__________________________________________________________________________________________________________________
Seite: 11 von 11
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3L
Genehm.Nr.: e1*2007/46*0314*..
Handelsbez.: BMW 3ER REIHE
Variante(n): Ab e1*2007/46*0314*05, Heckantrieb, Limousine, Nur BMW 3er (F30) ab 2012,
Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 23 VA
26N x = 225 y = 320 8 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
