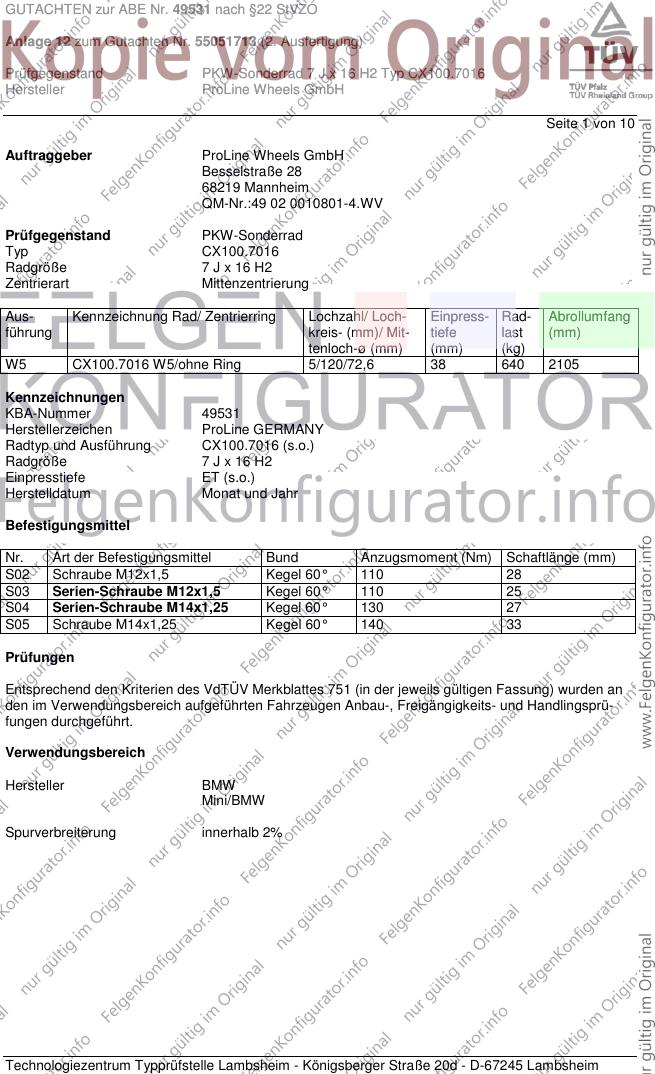

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 1 von 10
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX100.7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W5 CX100.7016 W5/ohne Ring 5/120/72,6 38 640 2105
Kennzeichnungen
KBA-Nummer 49531
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX100.7016 (s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 28
S03 Serien-Schraube M12x1,5 Kegel 60° 110 25
S04 Serien-Schraube M14x1,25 Kegel 60° 130 27
S05 Schraube M14x1,25 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

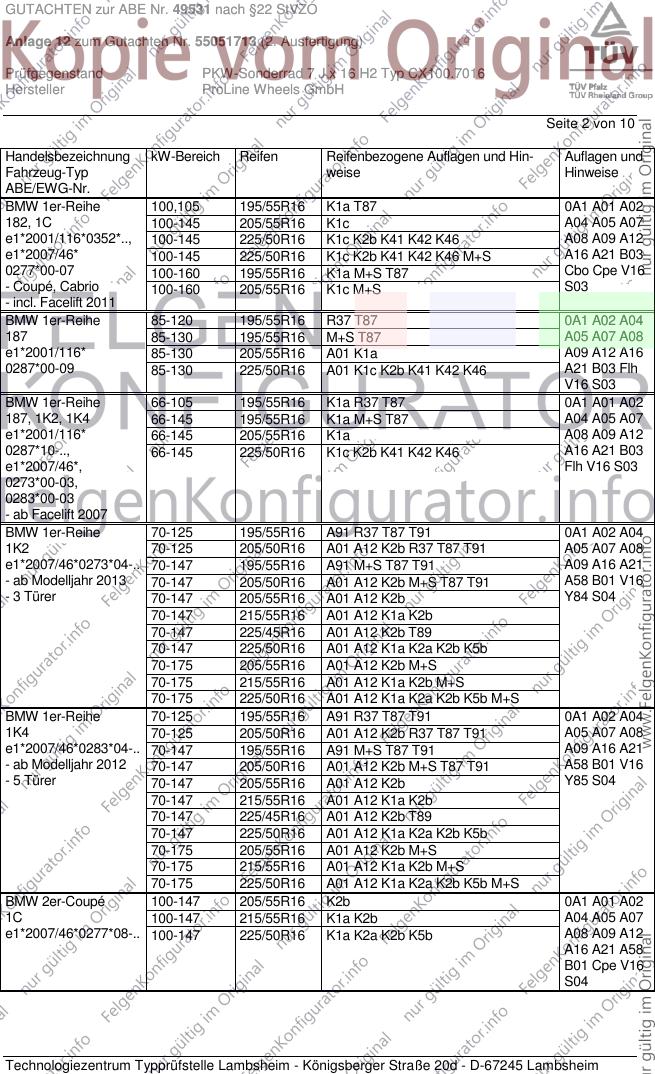

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100,105 195/55R16 K1a T87 0A1 A01 A02
182, 1C 100-145 205/55R16 K1c A04 A05 A07
e1*2001/116*0352*.., 100-145 225/50R16 K1c K2b K41 K42 K46 A08 A09 A12
e1*2007/46* 100-145 225/50R16 K1c K2b K41 K42 K46 M+S A16 A21 B03
0277*00-07 100-160 195/55R16 K1a M+S T87 Cbo Cpe V16
- Coupé, Cabrio 100-160 205/55R16 K1c M+S S03
- incl. Facelift 2011
BMW 1er-Reihe 85-120 195/55R16 R37 T87 0A1 A02 A04
187 85-130 195/55R16 M+S T87 A05 A07 A08
e1*2001/116* 85-130 205/55R16 A01 K1a A09 A12 A16
0287*00-09 85-130 225/50R16 A01 K1c K2b K41 K42 K46 A21 B03 Flh
V16 S03
BMW 1er-Reihe 66-105 195/55R16 K1a R37 T87 0A1 A01 A02
187, 1K2, 1K4 66-145 195/55R16 K1a M+S T87 A04 A05 A07
e1*2001/116* 66-145 205/55R16 K1a A08 A09 A12
0287*10-.., 66-145 225/50R16 K1c K2b K41 K42 K46 A16 A21 B03
e1*2007/46*, Flh V16 S03
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-125 195/55R16 A91 R37 T87 T91 0A1 A02 A04
1K2 70-125 205/50R16 A01 A12 K2b R37 T87 T91 A05 A07 A08
e1*2007/46*0273*04-.. 70-147 195/55R16 A91 M+S T87 T91 A09 A16 A21
- ab Modelljahr 2013 70-147 205/50R16 A01 A12 K2b M+S T87 T91 A58 B01 V16
- 3 Türer 70-147 205/55R16 A01 A12 K2b Y84 S04
70-147 215/55R16 A01 A12 K1a K2b
70-147 225/45R16 A01 A12 K2b T89
70-147 225/50R16 A01 A12 K1a K2a K2b K5b
70-175 205/55R16 A01 A12 K2b M+S
70-175 215/55R16 A01 A12 K1a K2b M+S
70-175 225/50R16 A01 A12 K1a K2a K2b K5b M+S
BMW 1er-Reihe 70-125 195/55R16 A91 R37 T87 T91 0A1 A02 A04
1K4 70-125 205/50R16 A01 A12 K2b R37 T87 T91 A05 A07 A08
e1*2007/46*0283*04-.. 70-147 195/55R16 A91 M+S T87 T91 A09 A16 A21
- ab Modelljahr 2012 70-147 205/50R16 A01 A12 K2b M+S T87 T91 A58 B01 V16
- 5 Türer 70-147 205/55R16 A01 A12 K2b Y85 S04
70-147 215/55R16 A01 A12 K1a K2b
70-147 225/45R16 A01 A12 K2b T89
70-147 225/50R16 A01 A12 K1a K2a K2b K5b
70-175 205/55R16 A01 A12 K2b M+S
70-175 215/55R16 A01 A12 K1a K2b M+S
70-175 225/50R16 A01 A12 K1a K2a K2b K5b M+S
BMW 2er-Coupé 100-147 205/55R16 K2b 0A1 A01 A02
1C 100-147 215/55R16 K1a K2b A04 A05 A07
e1*2007/46*0277*08-.. 100-147 225/50R16 K1a K2a K2b K5b A08 A09 A12
A16 A21 A58
B01 Cpe V16
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

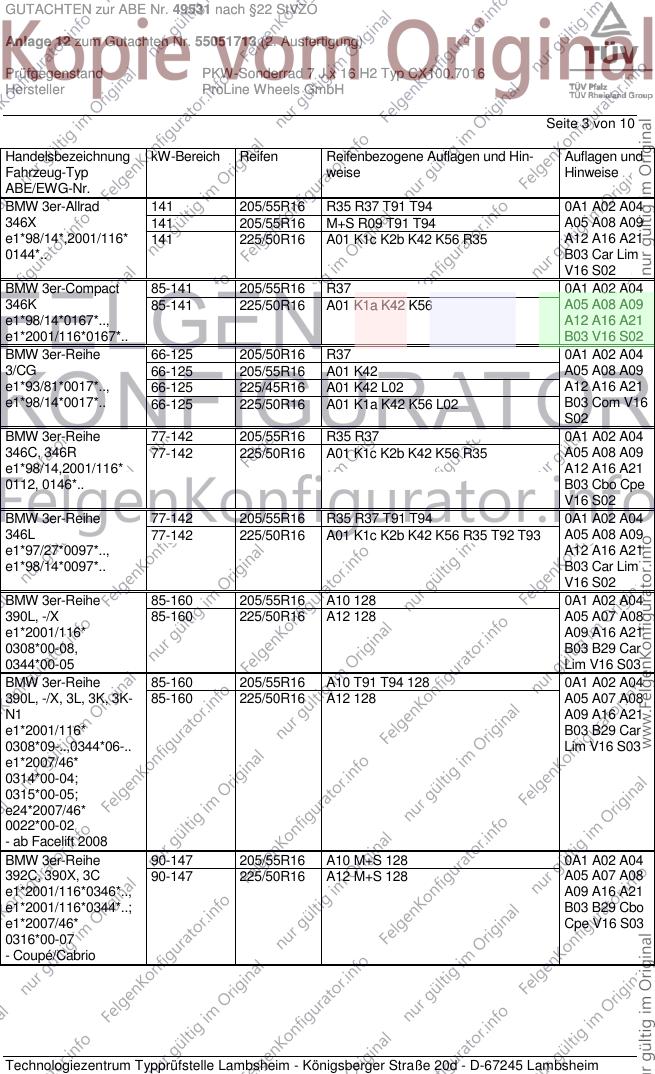

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Allrad 141 205/55R16 R35 R37 T91 T94 0A1 A02 A04
346X 141 205/55R16 M+S R09 T91 T94 A05 A08 A09
e1*98/14*,2001/116* 141 225/50R16 A01 K1c K2b K42 K56 R35 A12 A16 A21
0144*.. B03 Car Lim
V16 S02
BMW 3er-Compact 85-141 205/55R16 R37 0A1 A02 A04
346K 85-141 225/50R16 A01 K1a K42 K56 A05 A08 A09
e1*98/14*0167*.., A12 A16 A21
e1*2001/116*0167*.. B03 V16 S02
BMW 3er-Reihe 66-125 205/50R16 R37 0A1 A02 A04
3/CG 66-125 205/55R16 A01 K42 A05 A08 A09
e1*93/81*0017*.., 66-125 225/45R16 A01 K42 L02 A12 A16 A21
e1*98/14*0017*.. 66-125 225/50R16 A01 K1a K42 K56 L02 B03 Com V16
S02
BMW 3er-Reihe 77-142 205/55R16 R35 R37 0A1 A02 A04
346C, 346R 77-142 225/50R16 A01 K1c K2b K42 K56 R35 A05 A08 A09
e1*98/14,2001/116* A12 A16 A21
0112, 0146*.. B03 Cbo Cpe
V16 S02
BMW 3er-Reihe 77-142 205/55R16 R35 R37 T91 T94 0A1 A02 A04
346L 77-142 225/50R16 A01 K1c K2b K42 K56 R35 T92 T93 A05 A08 A09
e1*97/27*0097*.., A12 A16 A21
e1*98/14*0097*.. B03 Car Lim
V16 S02
BMW 3er-Reihe 85-160 205/55R16 A10 128 0A1 A02 A04
390L, -/X 85-160 225/50R16 A12 128 A05 A07 A08
e1*2001/116* A09 A16 A21
0308*00-08, B03 B29 Car
0344*00-05 Lim V16 S03
BMW 3er-Reihe 85-160 205/55R16 A10 T91 T94 128 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-160 225/50R16 A12 128 A05 A07 A08
N1 A09 A16 A21
e1*2001/116* B03 B29 Car
0308*09-..,0344*06-.. Lim V16 S03
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/55R16 A10 M+S 128 0A1 A02 A04
392C, 390X, 3C 90-147 225/50R16 A12 M+S 128 A05 A07 A08
e1*2001/116*0346*.., A09 A16 A21
e1*2001/116*0344*..; B03 B29 Cbo
e1*2007/46* Cpe V16 S03
0316*00-07
- Coupé/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

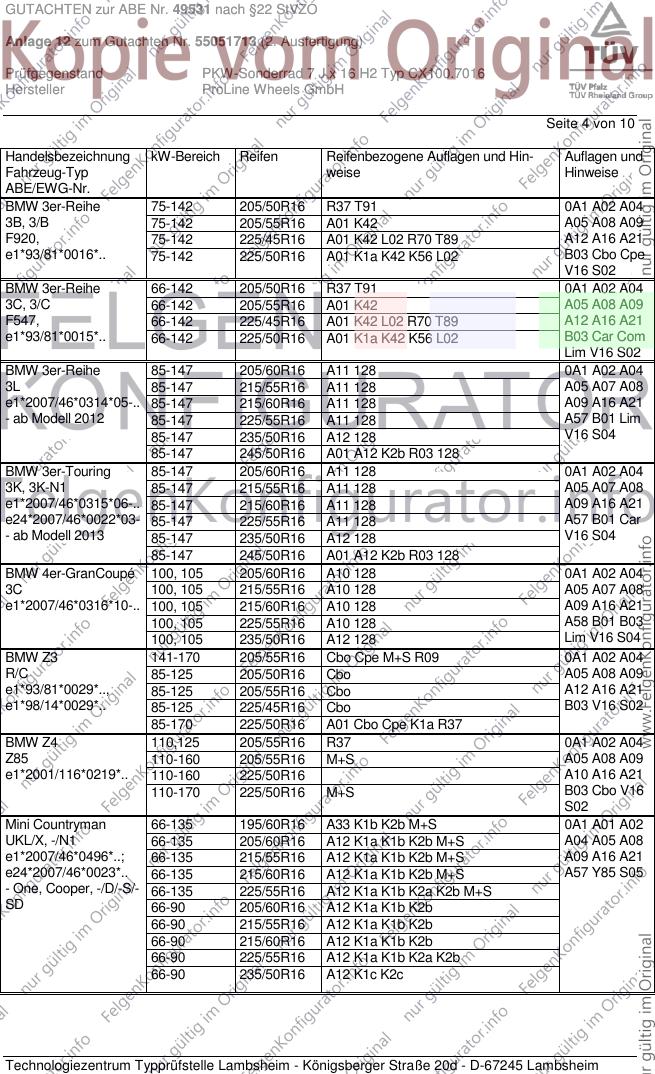

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 75-142 205/50R16 R37 T91 0A1 A02 A04
3B, 3/B 75-142 205/55R16 A01 K42 A05 A08 A09
F920, 75-142 225/45R16 A01 K42 L02 R70 T89 A12 A16 A21
e1*93/81*0016*.. 75-142 225/50R16 A01 K1a K42 K56 L02 B03 Cbo Cpe
V16 S02
BMW 3er-Reihe 66-142 205/50R16 R37 T91 0A1 A02 A04
3C, 3/C 66-142 205/55R16 A01 K42 A05 A08 A09
F547, 66-142 225/45R16 A01 K42 L02 R70 T89 A12 A16 A21
e1*93/81*0015*.. 66-142 225/50R16 A01 K1a K42 K56 L02 B03 Car Com
Lim V16 S02
BMW 3er-Reihe 85-147 205/60R16 A11 128 0A1 A02 A04
3L 85-147 215/55R16 A11 128 A05 A07 A08
e1*2007/46*0314*05-.. 85-147 215/60R16 A11 128 A09 A16 A21
- ab Modell 2012 85-147 225/55R16 A11 128 A57 B01 Lim
85-147 235/50R16 A12 128 V16 S04
85-147 245/50R16 A01 A12 K2b R03 128
BMW 3er-Touring 85-147 205/60R16 A11 128 0A1 A02 A04
3K, 3K-N1 85-147 215/55R16 A11 128 A05 A07 A08
e1*2007/46*0315*06-.. 85-147 215/60R16 A11 128 A09 A16 A21
e24*2007/46*0022*03- 85-147 225/55R16 A11 128 A57 B01 Car
- ab Modell 2013 85-147 235/50R16 A12 128 V16 S04
85-147 245/50R16 A01 A12 K2b R03 128
BMW 4er-GranCoupé 100, 105 205/60R16 A10 128 0A1 A02 A04
3C 100, 105 215/55R16 A10 128 A05 A07 A08
e1*2007/46*0316*10-.. 100, 105 215/60R16 A10 128 A09 A16 A21
100, 105 225/55R16 A10 128 A58 B01 B03
100, 105 235/50R16 A12 128 Lim V16 S04
BMW Z3 141-170 205/55R16 Cbo Cpe M+S R09 0A1 A02 A04
R/C 85-125 205/50R16 Cbo A05 A08 A09
e1*93/81*0029*.., 85-125 205/55R16 Cbo A12 A16 A21
e1*98/14*0029*.. 85-125 225/45R16 Cbo B03 V16 S02
85-170 225/50R16 A01 Cbo Cpe K1a R37
BMW Z4 110,125 205/55R16 R37 0A1 A02 A04
Z85 110-160 205/55R16 M+S A05 A08 A09
e1*2001/116*0219*.. 110-160 225/50R16 A10 A16 A21
110-170 225/50R16 M+S B03 Cbo V16
S02
Mini Countryman 66-135 195/60R16 A33 K1b K2b M+S 0A1 A01 A02
UKL/X, -/N1 66-135 205/60R16 A12 K1a K1b K2b M+S A04 A05 A08
e1*2007/46*0496*..; 66-135 215/55R16 A12 K1a K1b K2b M+S A09 A16 A21
e24*2007/46*0023*.. 66-135 215/60R16 A12 K1a K1b K2b M+S A57 Y85 S05
- One, Cooper, -/D/-S/- 66-135 225/55R16 A12 K1a K1b K2a K2b M+S
SD 66-90 205/60R16 A12 K1a K1b K2b
66-90 215/55R16 A12 K1a K1b K2b
66-90 215/60R16 A12 K1a K1b K2b
66-90 225/55R16 A12 K1a K1b K2a K2b
66-90 235/50R16 A12 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

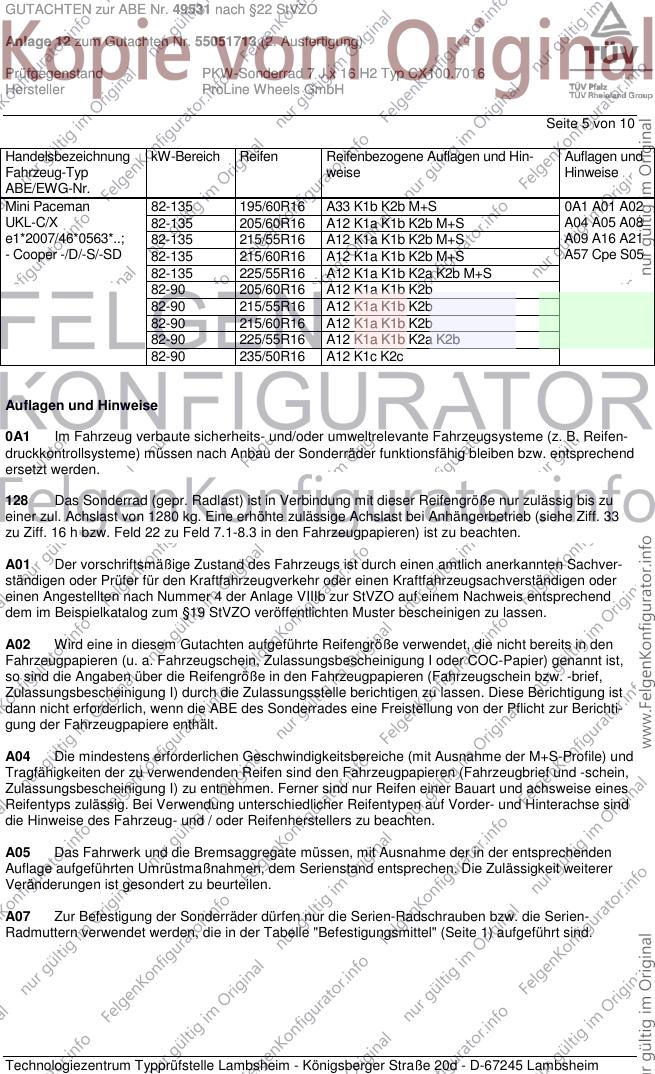

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mini Paceman 82-135 195/60R16 A33 K1b K2b M+S 0A1 A01 A02
UKL-C/X 82-135 205/60R16 A12 K1a K1b K2b M+S A04 A05 A08
e1*2007/46*0563*..; 82-135 215/55R16 A12 K1a K1b K2b M+S A09 A16 A21
- Cooper -/D/-S/-SD 82-135 215/60R16 A12 K1a K1b K2b M+S A57 Cpe S05
82-135 225/55R16 A12 K1a K1b K2a K2b M+S
82-90 205/60R16 A12 K1a K1b K2b
82-90 215/55R16 A12 K1a K1b K2b
82-90 215/60R16 A12 K1a K1b K2b
82-90 225/55R16 A12 K1a K1b K2a K2b
82-90 235/50R16 A12 K1c K2c
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 6 von 10

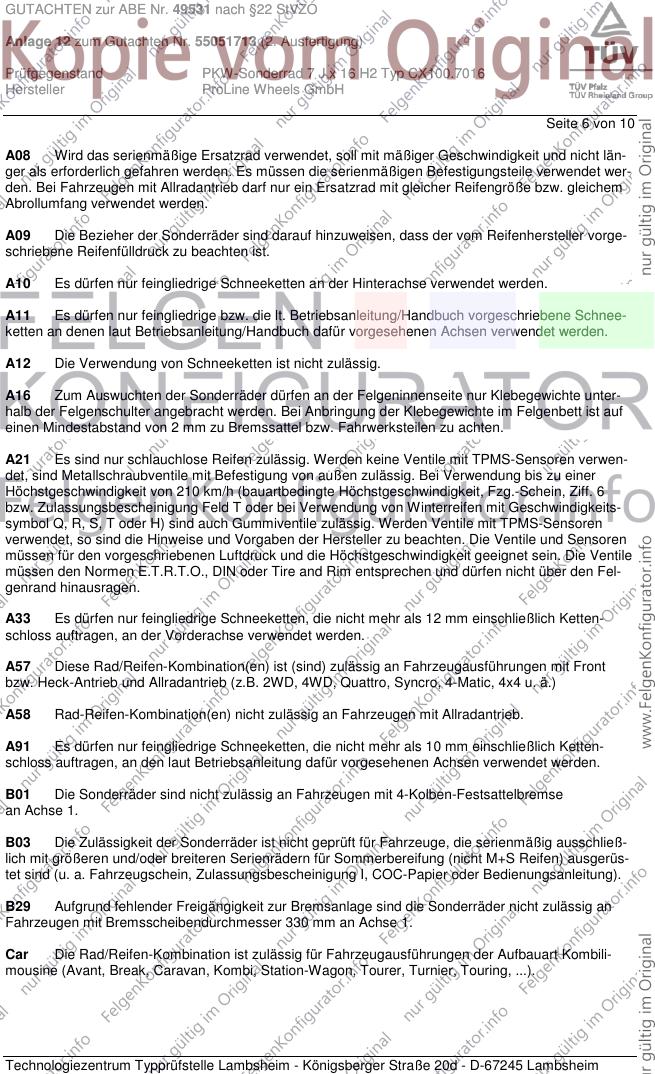

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

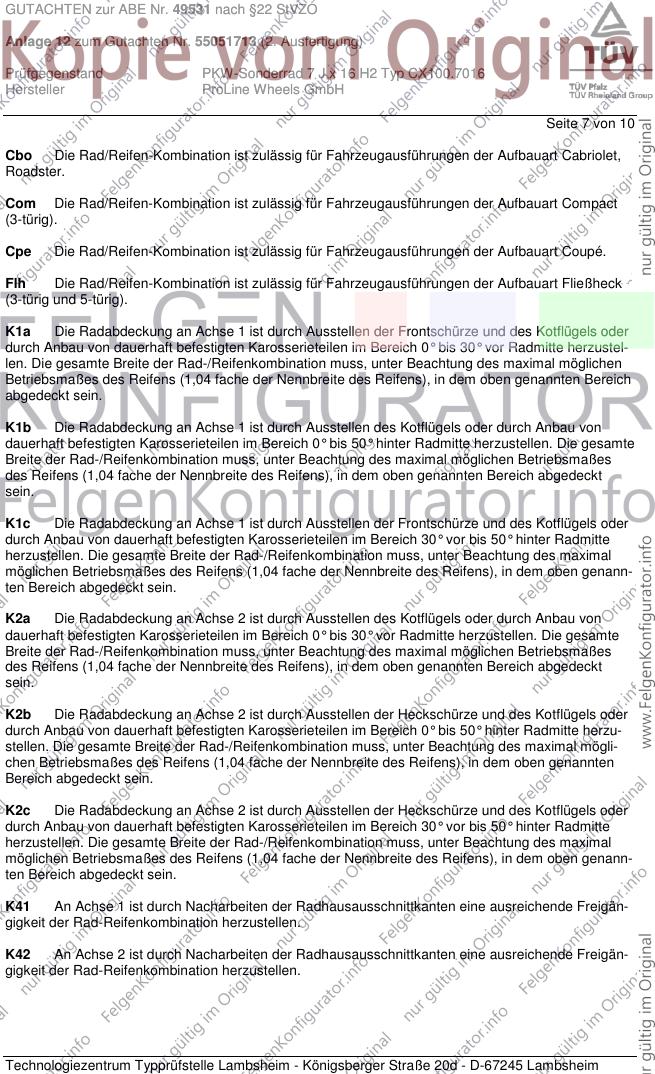

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 7 von 10
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 8 von 10

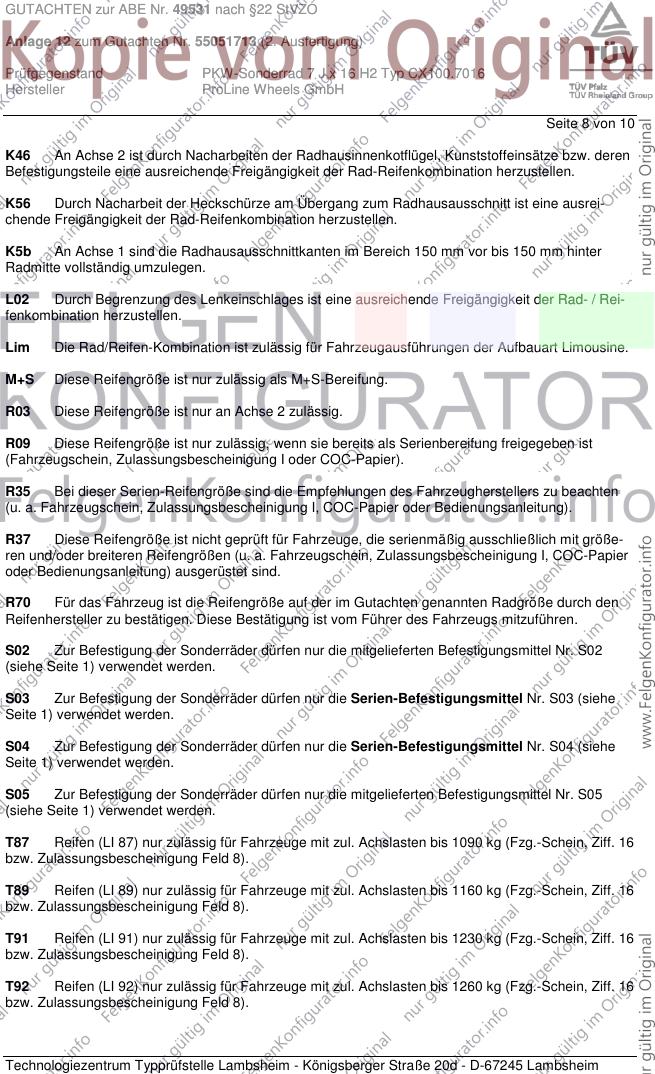

K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 9 von 10
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

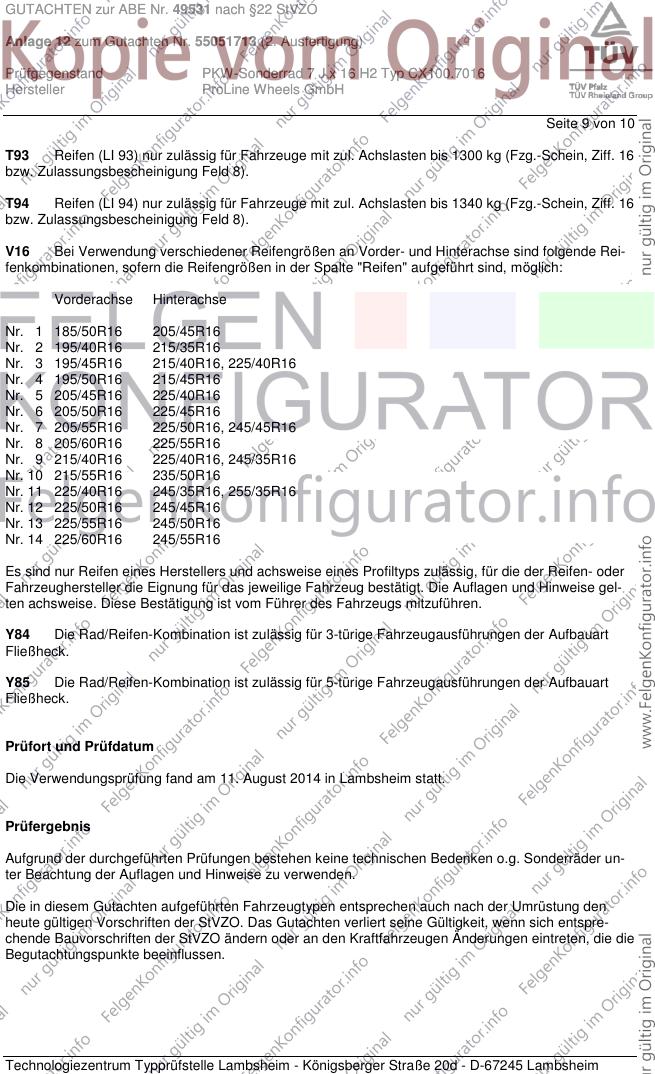

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 10 von 10
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Mai 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. August 2014
Haasis 00215541.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
