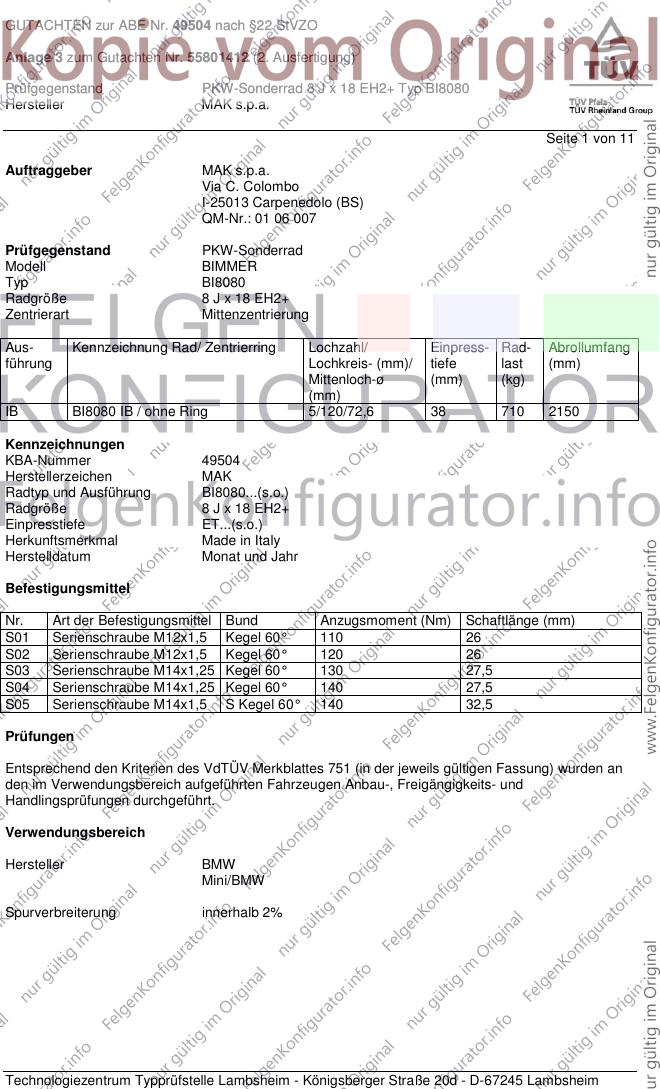

GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 1 von 11
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell BIMMER
Typ BI8080
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
IB BI8080 IB / ohne Ring 5/120/72,6 38 710 2150
Kennzeichnungen
KBA-Nummer 49504
Herstellerzeichen MAK
Radtyp und Ausführung BI8080...(s.o.)
Radgröße 8 J x 18 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M12x1,5 Kegel 60° 110 26
S02 Serienschraube M12x1,5 Kegel 60° 120 26
S03 Serienschraube M14x1,25 Kegel 60° 130 27,5
S04 Serienschraube M14x1,25 Kegel 60° 140 27,5
S05 Serienschraube M14x1,5 S Kegel 60° 140 32,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 2 von 11

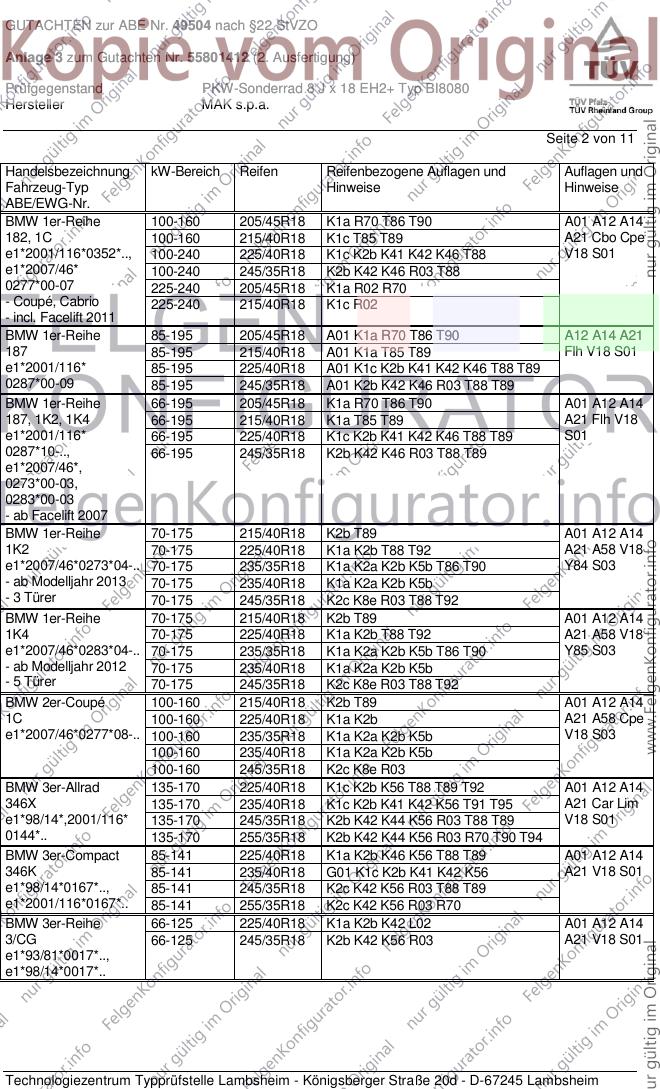

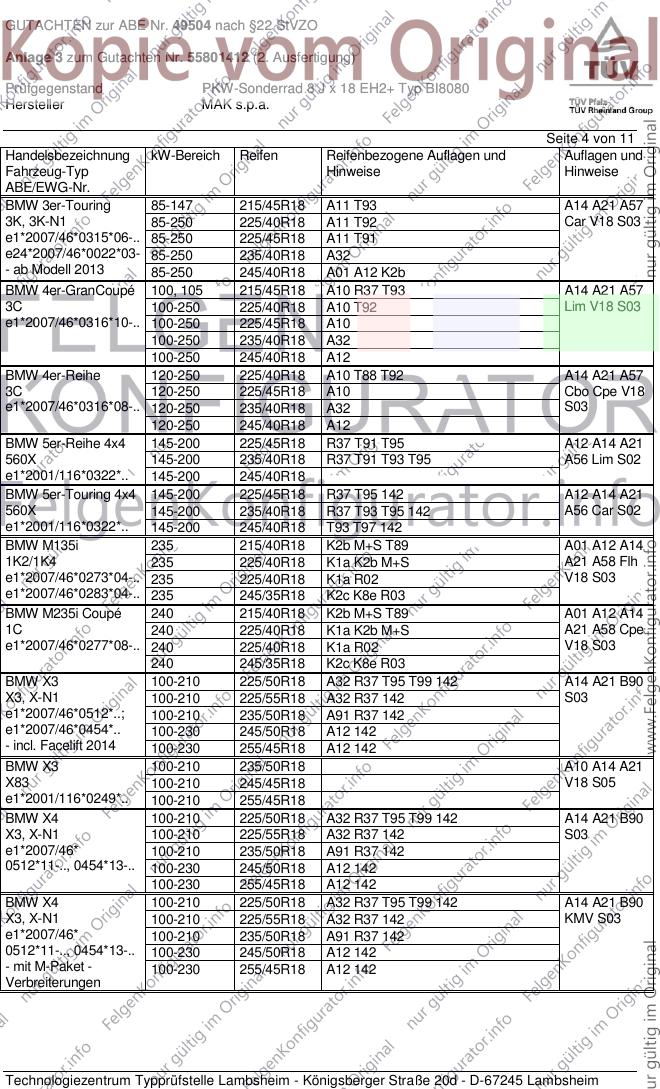

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1a R70 T86 T90 A01 A12 A14
182, 1C 100-160 215/40R18 K1c T85 T89 A21 Cbo Cpe
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K46 T88 V18 S01
e1*2007/46* 100-240 245/35R18 K2b K42 K46 R03 T88
0277*00-07 225-240 205/45R18 K1a R02 R70
- Coupé, Cabrio 225-240 215/40R18 K1c R02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/45R18 A01 K1a R70 T86 T90 A12 A14 A21
187 85-195 215/40R18 A01 K1a T85 T89 Flh V18 S01
e1*2001/116* 85-195 225/40R18 A01 K1c K2b K41 K42 K46 T88 T89
0287*00-09 85-195 245/35R18 A01 K2b K42 K46 R03 T88 T89
BMW 1er-Reihe 66-195 205/45R18 K1a R70 T86 T90 A01 A12 A14
187, 1K2, 1K4 66-195 215/40R18 K1a T85 T89 A21 Flh V18
e1*2001/116* 66-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 S01
0287*10-.., 66-195 245/35R18 K2b K42 K46 R03 T88 T89
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 215/40R18 K2b T89 A01 A12 A14
1K2 70-175 225/40R18 K1a K2b T88 T92 A21 A58 V18
e1*2007/46*0273*04-.. 70-175 235/35R18 K1a K2a K2b K5b T86 T90 Y84 S03
- ab Modelljahr 2013 70-175 235/40R18 K1a K2a K2b K5b
- 3 Türer 70-175 245/35R18 K2c K8e R03 T88 T92
BMW 1er-Reihe 70-175 215/40R18 K2b T89 A01 A12 A14
1K4 70-175 225/40R18 K1a K2b T88 T92 A21 A58 V18
e1*2007/46*0283*04-.. 70-175 235/35R18 K1a K2a K2b K5b T86 T90 Y85 S03
- ab Modelljahr 2012 70-175 235/40R18 K1a K2a K2b K5b
- 5 Türer 70-175 245/35R18 K2c K8e R03 T88 T92
BMW 2er-Coupé 100-160 215/40R18 K2b T89 A01 A12 A14
1C 100-160 225/40R18 K1a K2b A21 A58 Cpe
e1*2007/46*0277*08-.. 100-160 235/35R18 K1a K2a K2b K5b V18 S03
100-160 235/40R18 K1a K2a K2b K5b
100-160 245/35R18 K2c K8e R03
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K56 T88 T89 T92 A01 A12 A14
346X 135-170 235/40R18 K1c K2b K41 K42 K56 T91 T95 A21 Car Lim
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 V18 S01
0144*.. 135-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94
BMW 3er-Compact 85-141 225/40R18 K1a K2b K46 K56 T88 T89 A01 A12 A14
346K 85-141 235/40R18 G01 K1c K2b K41 K42 K56 A21 V18 S01
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03 R70
BMW 3er-Reihe 66-125 225/40R18 K1a K2b K42 L02 A01 A12 A14
3/CG 66-125 245/35R18 K2b K42 K56 R03 A21 V18 S01
e1*93/81*0017*..,
e1*98/14*0017*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A01 A12 A14
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K56 T91 A21 Cbo Cpe
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 V18 S01
0112, 0146*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70
BMW 3er-Reihe 77-170 225/40R18 K2b K56 T88 T89 T91 T92 A01 A12 A14
346L 77-170 235/40R18 G01 K2b K41 K42 K56 T91 T95 A21 Car K1c
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 Lim V18 S01
e1*98/14*0097*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94
BMW 3er-Reihe 85-225 225/40R18 A32 T88 T89 T91 T92 A14 A21 Car
390L, -/X 85-225 235/40R18 A12 T91 T93 T95 Lim V18 S01
e1*2001/116* 85-225 245/35R18 A12 R03 T88 T89 T92
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 A12 A14 A21
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T93 Car Lim V18
N1 85-240 245/35R18 R03 T88 T89 T92 S01
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 A32 T88 T89 T91 A14 A21 Cbo
392C, 390X, 3C 90-240 235/40R18 A12 T91 Cpe V18 S01
e1*2001/116*0346*.., 90-240 245/35R18 A12 R03 T88 T89 T92
e1*2001/116*0344*..;
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1a K2b K42 L02 T88 A01 A12 A14
3B, 3/B 75-142 245/35R18 K2b K42 K56 R03 T88 A21 V18 S01
F920,
e1*93/81*0016*..
BMW 3er-Reihe 66-142 225/40R18 K1a K2b K42 L02 T88 T89 A01 A12 A14
3C, 3/C 66-142 245/35R18 K2b K42 K56 R03 T88 T89 A21 V18 S01
F547,
e1*93/81*0015*..
BMW 3er-Reihe 85-147 215/45R18 A11 T89 T93 A14 A21 A57
3L 85-250 225/40R18 A11 T92 Lim V18 S03
e1*2007/46*0314*05-.. 85-250 225/45R18 A11 T91
- ab Modell 2012 85-250 235/40R18 A32
85-250 245/40R18 A01 A12 K2b
BMW 3er-Reihe 210-217 235/40R18 G01 K1c K2b K41 K42 K46 K56 A01 A12 A14
M3B, M3/B 236 225/40R18 K1c R02 T88 T89 A21 K45 R21
G191, 236 245/35R18 K2c K42 K56 R03 R70 T88 T89 V18 S01
e1*93/81*0032*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Touring 85-147 215/45R18 A11 T93 A14 A21 A57
3K, 3K-N1 85-250 225/40R18 A11 T92 Car V18 S03
e1*2007/46*0315*06-.. 85-250 225/45R18 A11 T91
e24*2007/46*0022*03- 85-250 235/40R18 A32
- ab Modell 2013 85-250 245/40R18 A01 A12 K2b
BMW 4er-GranCoupé 100, 105 215/45R18 A10 R37 T93 A14 A21 A57
3C 100-250 225/40R18 A10 T92 Lim V18 S03
e1*2007/46*0316*10-.. 100-250 225/45R18 A10
100-250 235/40R18 A32
100-250 245/40R18 A12
BMW 4er-Reihe 120-250 225/40R18 A10 T88 T92 A14 A21 A57
3C 120-250 225/45R18 A10 Cbo Cpe V18
e1*2007/46*0316*08-.. 120-250 235/40R18 A32 S03
120-250 245/40R18 A12
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A12 A14 A21
560X 145-200 235/40R18 R37 T91 T93 T95 A56 Lim S02
e1*2001/116*0322*.. 145-200 245/40R18
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 142 A12 A14 A21
560X 145-200 235/40R18 R37 T93 T95 142 A56 Car S02
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97 142
BMW M135i 235 215/40R18 K2b M+S T89 A01 A12 A14
1K2/1K4 235 225/40R18 K1a K2b M+S A21 A58 Flh
e1*2007/46*0273*04-.. 235 225/40R18 K1a R02 V18 S03
e1*2007/46*0283*04-.. 235 245/35R18 K2c K8e R03
BMW M235i Coupé 240 215/40R18 K2b M+S T89 A01 A12 A14
1C 240 225/40R18 K1a K2b M+S A21 A58 Cpe
e1*2007/46*0277*08-.. 240 225/40R18 K1a R02 V18 S03
240 245/35R18 K2c K8e R03
BMW X3 100-210 225/50R18 A32 R37 T95 T99 142 A14 A21 B90
X3, X-N1 100-210 225/55R18 A32 R37 142 S03
e1*2007/46*0512*..; 100-210 235/50R18 A91 R37 142
e1*2007/46*0454*.. 100-230 245/50R18 A12 142
- incl. Facelift 2014 100-230 255/45R18 A12 142
BMW X3 100-210 235/50R18 A10 A14 A21
X83 100-210 245/45R18 V18 S05
e1*2001/116*0249*.. 100-210 255/45R18
BMW X4 100-210 225/50R18 A32 R37 T95 T99 142 A14 A21 B90
X3, X-N1 100-210 225/55R18 A32 R37 142 S03
e1*2007/46* 100-210 235/50R18 A91 R37 142
0512*11-.., 0454*13-.. 100-230 245/50R18 A12 142
100-230 255/45R18 A12 142
BMW X4 100-210 225/50R18 A32 R37 T95 T99 142 A14 A21 B90
X3, X-N1 100-210 225/55R18 A32 R37 142 KMV S03
e1*2007/46* 100-210 235/50R18 A91 R37 142
0512*11-.., 0454*13-.. 100-230 245/50R18 A12 142
- mit M-Paket - 100-230 255/45R18 A12 142
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z3 141-170 225/40R18 Cbo Cpe K1a K41 K45 L02 A01 A12 A14
R/C 141-170 245/35R18 Cbo Cpe R03 A21 R21 V18
e1*93/81*0029*.., 85-110 225/40R18 Cbo K1a K41 K42 K45 L02 S01
e1*98/14*0029*.. 85-110 245/35R18 Cbo K2b K42 K56 R03
85-125 225/40R18 Cbo K1a K41 K45 L02 Z3N
85-125 245/35R18 Cbo R03 Z3N
BMW Z4 110-195 225/40R18 A12 A14 A21
Z85 110-195 235/35R18 A01 K1c K2b Cbo Cpe V18
e1*2001/116*0219*.. 110-195 235/40R18 A01 G01 K14 K1c K2b S01
110-195 245/35R18 A01 K1c K2b
110-195 255/35R18 A01 K2c R03 R70
BMW Z4-M 252 225/40R18 A10 M+S A14 A21 Cbo
M85 252 235/40R18 A12 M+S Cpe S01
e1*2001/116*0364*..
- Roadster/Coupé
Mini Countryman 66-135 215/45R18 K1a K1b K2b A01 A12 A14
UKL/X, -/N1 66-135 225/40R18 K1a K1b K2a K2b A21 A57 Y85
e1*2007/46*0496*..; 66-135 225/45R18 K1a K1b K2a K2b S04
e24*2007/46*0023*.. 66-135 235/40R18 K1c K2c
- One, Cooper, -/D/-S/- 66-135 245/40R18 K1c K2c K6v
SD
Mini Paceman 82-135 215/45R18 K1a K1b K2b A01 A12 A14
UKL-C/X 82-135 225/40R18 K1a K1b K2a K2b A21 A57 Cpe
e1*2007/46*0563*..; 82-135 225/45R18 K1a K1b K2a K2b S04
- Cooper -/D/-S/-SD 82-135 235/40R18 K1c K2c
82-135 245/40R18 K1c K2c K6v
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 6 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

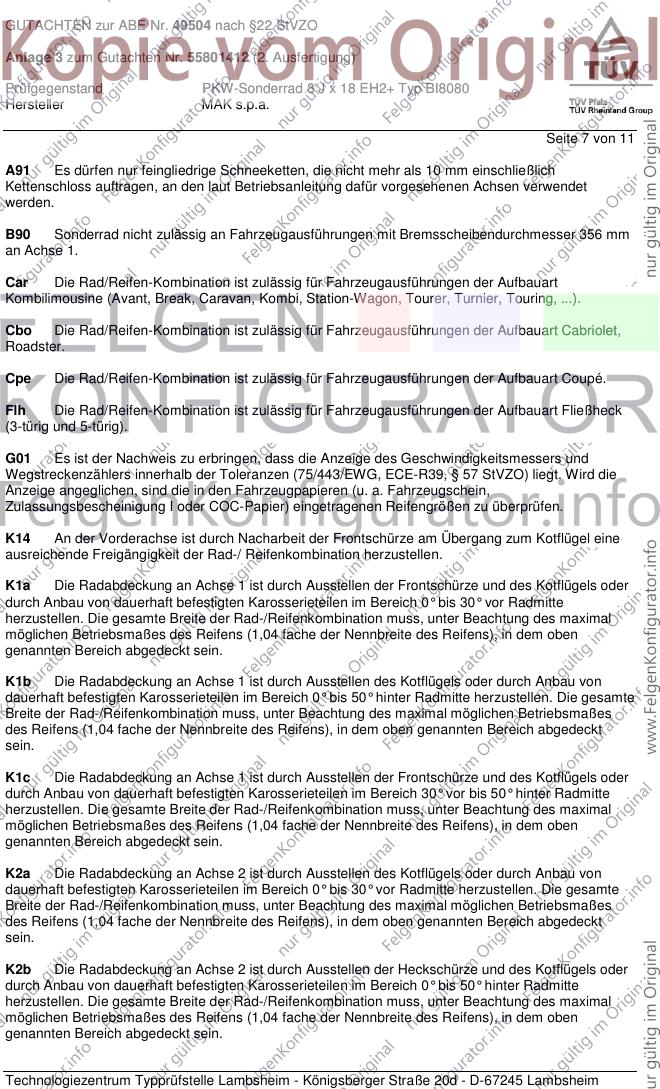

GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 7 von 11
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

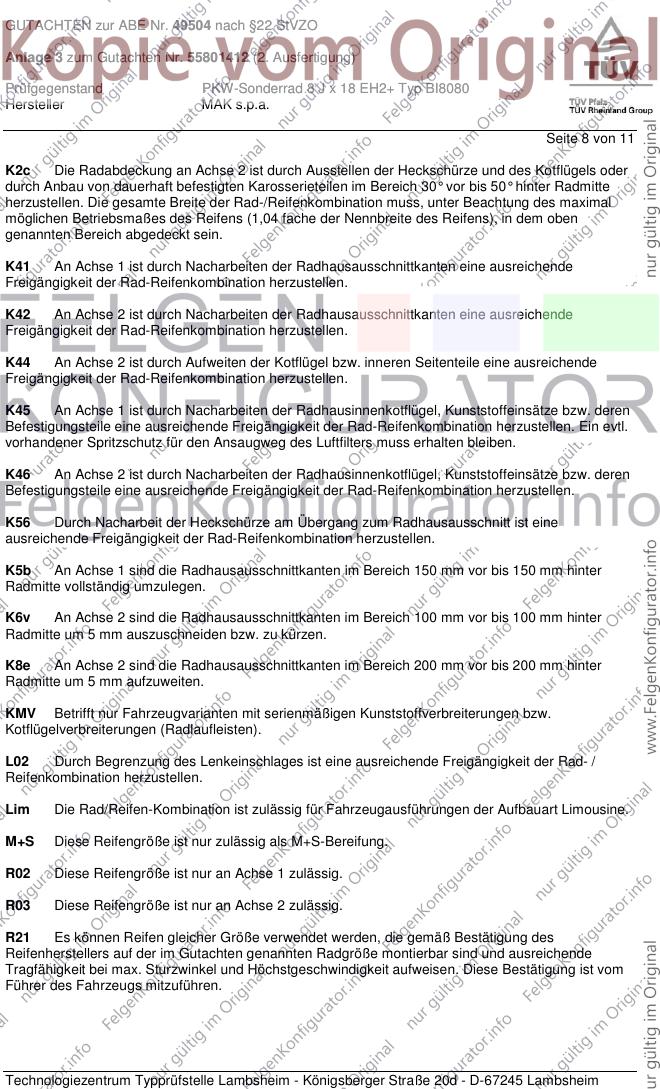

GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

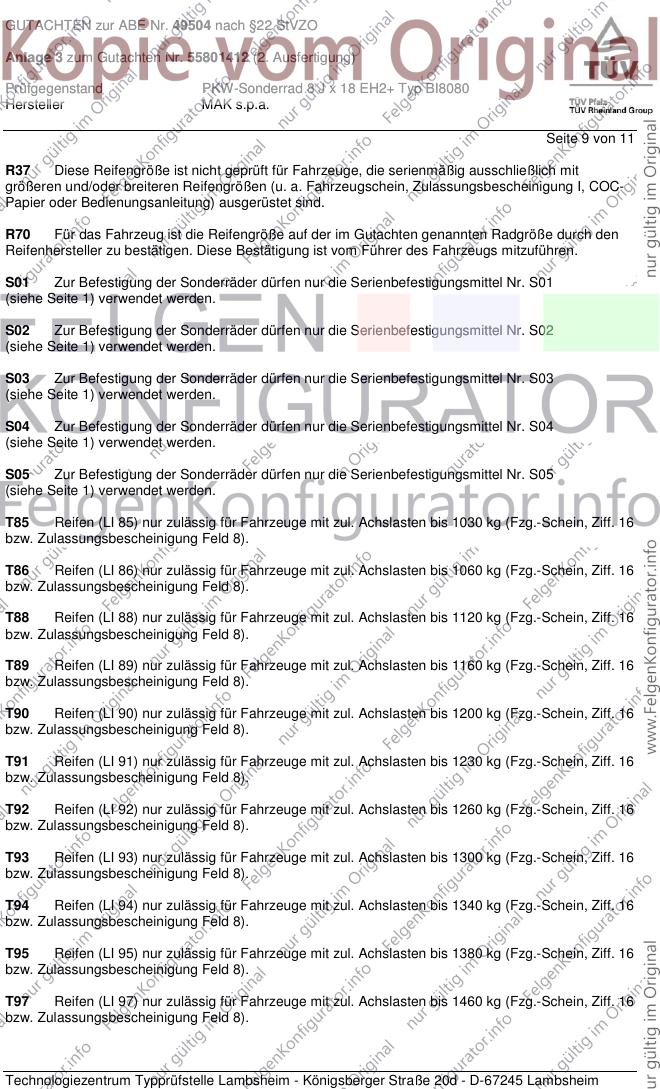

GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.
Seite 10 von 11
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18

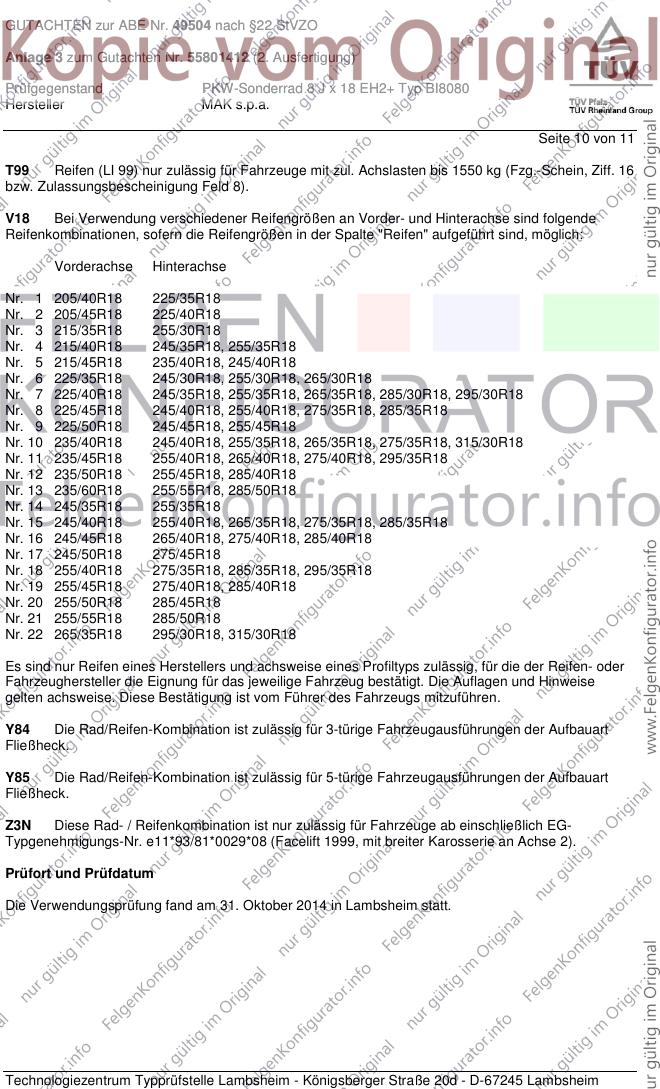

Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Oktober 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49504 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55801412 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ BI8080
Hersteller MAK s.p.a.

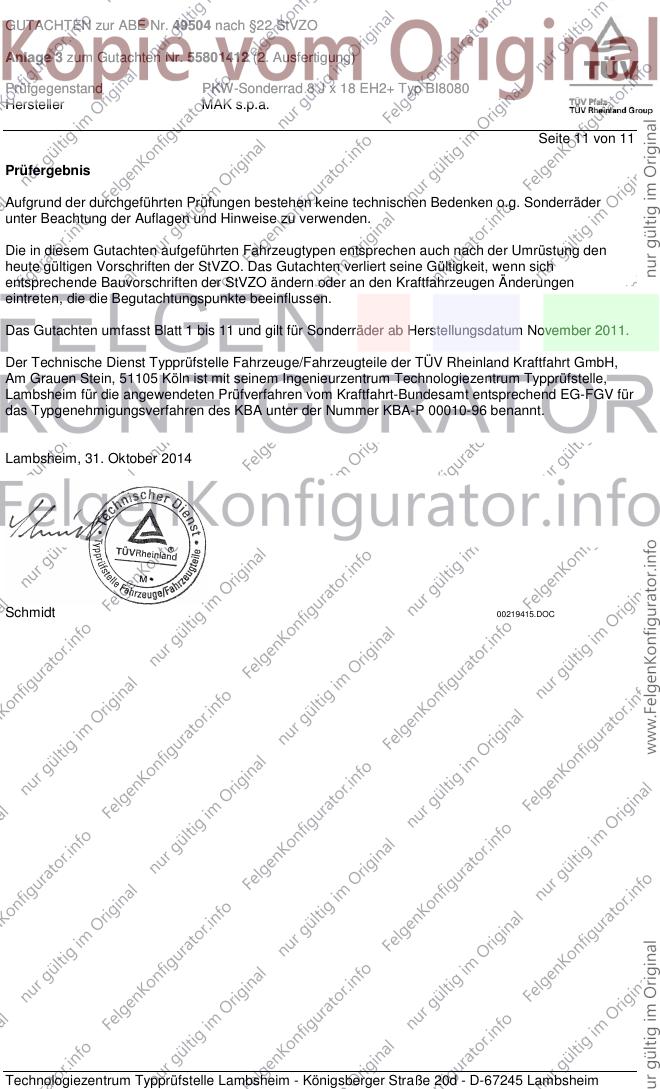

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Oktober 2014
Schmidt 00219415.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg

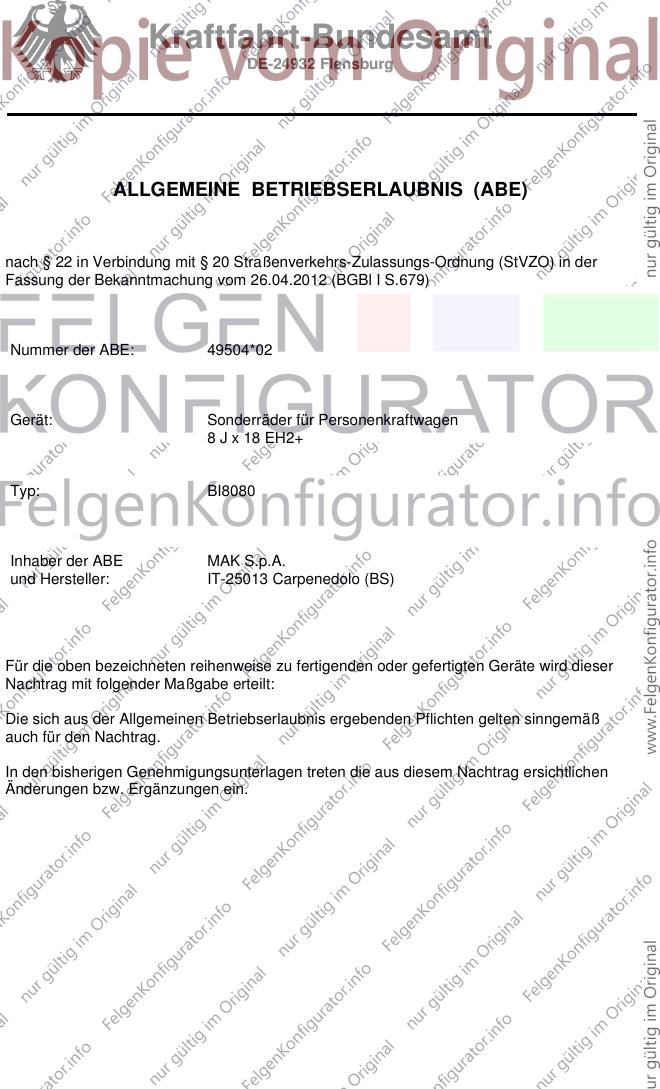

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49504*02
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 EH2+
Typ: BI8080
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

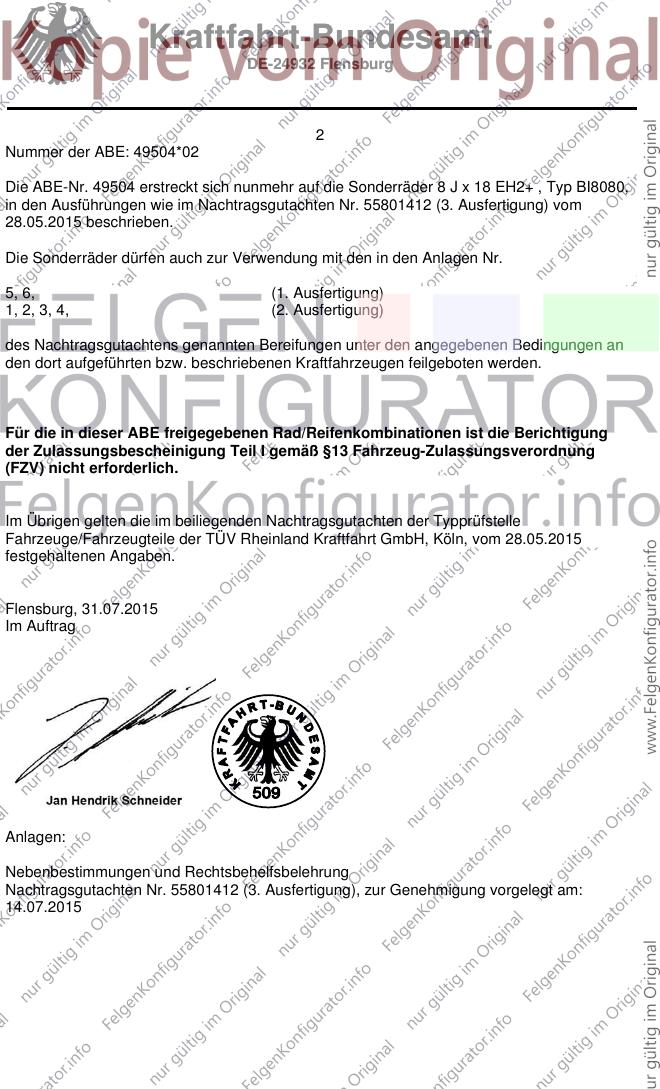

Nummer der ABE: 49504*02
Die ABE-Nr. 49504 erstreckt sich nunmehr auf die Sonderräder 8 J x 18 EH2+ , Typ BI8080,
in den Ausführungen wie im Nachtragsgutachten Nr. 55801412 (3. Ausfertigung) vom
28.05.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
5, 6, (1. Ausfertigung)
1, 2, 3, 4, (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 28.05.2015
festgehaltenen Angaben.
Flensburg, 31.07.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55801412 (3. Ausfertigung), zur Genehmigung vorgelegt am:
14.07.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49504*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
