Musterdokument Nr.88810

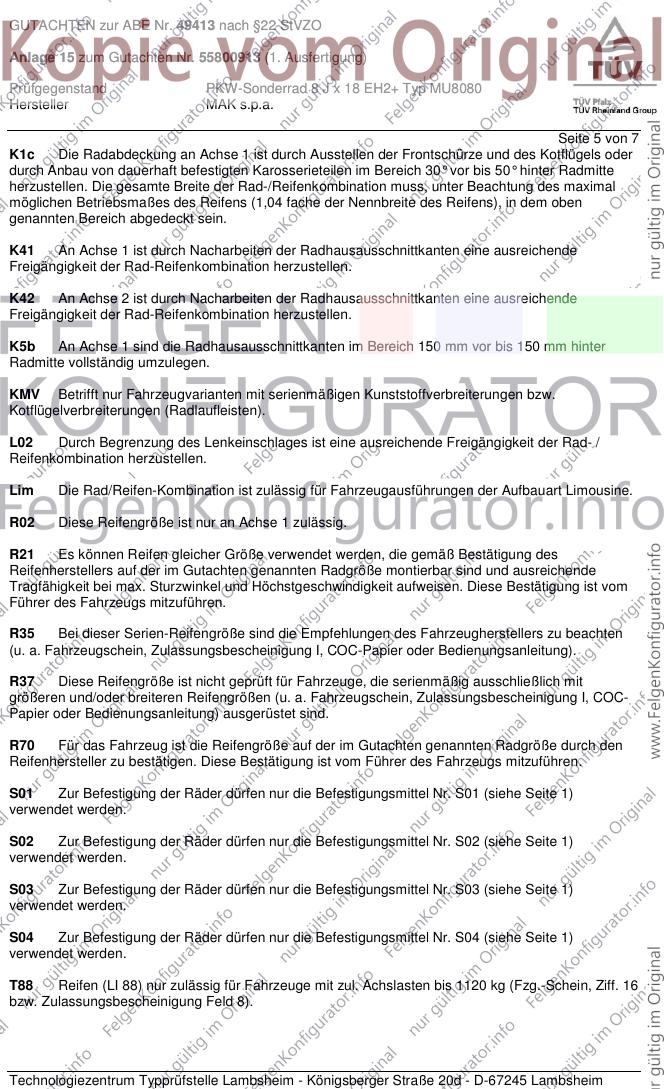

GUTACHTEN zur ABE Nr. 49413 nach §22 StVZO

Anlage 15 zum Gutachten Nr. 55800913 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ MU8080
Hersteller MAK s.p.a.

Seite 1 von 7

Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007

Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Modell MUNCHEN
Typ MU8080
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
IB MU8080 IB / ohne Ring 5/120/72,6 38 705 2150

Kennzeichnungen
KBA-Nummer 49413
Herstellerzeichen MAK
Radtyp und Ausführung MU8080...(s.o.)
Radgröße 8 J x 18 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr

Befestigungsmittel

Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M12x1,5 Kegel 60° 110 26
S02 Serienschraube M12x1,5 Kegel 60° 120 26
S03 Serienschraube M14x1,25 Kegel 60° 130 27,5
S04 Serienschraube M14x1,5 S Kegel 60° 140 32,5

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.

Verwendungsbereich

Hersteller BMW

Spurverbreiterung innerhalb 2%

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49413 nach §22 StVZO

Anlage 15 zum Gutachten Nr. 55800913 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ MU8080
Hersteller MAK s.p.a.

Seite 2 von 7

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 70-175 215/40R18 R02 A01 A12 A14
1K2 70-175 225/40R18 K1a R02 A19 A58 V18
e1*2007/46*0273*04-.. 70-175 235/35R18 K1a K5b R02 Y84 VA1 S03
- ab Modelljahr 2013 70-175 235/40R18 K1a K5b R02
- 3 Türer
BMW 1er-Reihe 70-175 215/40R18 R02 A01 A12 A14
1K4 70-175 225/40R18 K1a R02 A19 A58 V18
e1*2007/46*0283*04-.. 70-175 235/35R18 K1a K5b R02 Y85 VA1 S03
- ab Modelljahr 2012 70-175 235/40R18 K1a K5b R02
- 5 Türer
BMW 2er-Coupé 100-160 215/40R18 R02 A01 A12 A14
1C 100-160 225/40R18 K1a R02 A19 A58 Cpe
e1*2007/46*0277*08-.. 100-160 235/35R18 K1a K5b R02 V18 VA1 S03
100-160 235/40R18 K1a K5b R02
BMW 3er-Compact 85-141 225/40R18 K1c R02 R35 T88 T89 A01 A12 A14
346K 85-141 235/40R18 G01 K1c K41 R02 A19 V18 VA1
e1*98/14*0167*.., S01
e1*2001/116*0167*..
BMW 3er-Reihe 77-170 225/40R18 K1c R02 R35 T88 T89 T92 A01 A12 A14
346C, 346R 77-170 235/40R18 G01 K1c K41 R02 T91 A19 Cbo Cpe
e1*98/14,2001/116* R21 V18 VA1
0112, 0146*.. S01
BMW 3er-Reihe 77-170 225/40R18 K1c R02 R35 T88 T89 T92 A01 A12 A14
346L 77-170 235/40R18 G01 K1c R02 T91 T92 A19 Car Lim
e1*97/27*0097*.., R21 V18 VA1
e1*98/14*0097*.. S01
BMW 3er-Reihe 75-142 225/40R18 K1a R02 T88 A01 A12 A14
3B, 3/B A19 K42 L02
F920, V18 VA1 S01
e1*93/81*0016*..
BMW 3er-Reihe 66-142 225/40R18 K1a R02 T88 T89 A01 A12 A14
3C, 3/C A19 K42 L02
F547, V18 VA1 S01
e1*93/81*0015*..
BMW 4er-GranCoupé 100-250 225/40R18 R02 A12 A14 A19
3C 100-250 225/45R18 R02 A57 Lim V18
e1*2007/46*0316*10-.. 100-250 235/40R18 R02 VA1 S03
100-250 245/40R18 R02
BMW 4er-Reihe 120-250 225/40R18 R02 A12 A14 A19
3C 120-250 225/45R18 R02 A57 Cbo Cpe
e1*2007/46*0316*08-.. 120-250 235/40R18 R02 V18 VA1 S03
120-250 245/40R18 R02
BMW 5er-Reihe 4x4 145-200 225/45R18 R02 R37 A12 A14 A19
560X 145-200 235/40R18 R02 R37 T91 T93 A56 Lim V18
e1*2001/116*0322*.. 145-200 245/40R18 R02 T93 T97 VA1 S02
BMW M135i 235 225/40R18 K1a R02 A01 A12 A14
1K2/1K4 235 235/40R18 K1a K5b R02 A19 A58 Flh
e1*2007/46*0273*04-.. V18 VA1 S03
e1*2007/46*0283*04-..

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49413 nach §22 StVZO

Anlage 15 zum Gutachten Nr. 55800913 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ MU8080
Hersteller MAK s.p.a.

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW M235i Coupé 240 225/40R18 K1a R02 A01 A12 A14
1C 240 235/40R18 K1a K5b R02 A19 A58 Cpe
e1*2007/46*0277*08-.. V18 VA1 S03
BMW X3 100-210 235/50R18 R02 R37 A12 A14 A19
X3, X-N1 100-230 245/50R18 A01 R02 B90 V18 VA1
e1*2007/46*0512*..; 100-230 255/45R18 R02 S03
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 235/50R18 R02 A12 A14 A19
X83 100-210 235/50R18 R02 R70 V18 VA1 S04
e1*2001/116*0249*.. 100-210 245/45R18 R02
100-210 255/45R18 R02
BMW X4 100-210 235/50R18 R02 R37 A12 A14 A19
X3, X-N1 100-230 245/50R18 A01 R02 B90 V18 VA1
e1*2007/46* 100-230 255/45R18 R02 S03
0512*11-.., 0454*13-..
BMW X4 100-210 235/50R18 R02 R37 A12 A14 A19
X3, X-N1 100-230 245/50R18 A01 R02 B90 KMV V18
e1*2007/46* 100-230 255/45R18 R02 VA1 S03
0512*11-.., 0454*13-..
- mit M-Paket -
Verbreiterungen

Allgemeine Hinweise

Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.

Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49413 nach §22 StVZO

Anlage 15 zum Gutachten Nr. 55800913 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ MU8080
Hersteller MAK s.p.a.

Seite 4 von 7

Spezielle Auflagen und Hinweise

A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.

A12 Die Verwendung von Schneeketten ist nicht zulässig.

A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.

A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)

A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)

A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).

Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49413 nach §22 StVZO

Anlage 15 zum Gutachten Nr. 55800913 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ MU8080
Hersteller MAK s.p.a.

Seite 5 von 7
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).

L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.

Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

R02 Diese Reifengröße ist nur an Achse 1 zulässig.

R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.

R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

S01 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.

S02 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.

S03 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.

S04 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.

T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49413 nach §22 StVZO

Anlage 15 zum Gutachten Nr. 55800913 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ MU8080
Hersteller MAK s.p.a.

Seite 6 von 7
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

Vorderachse Hinterachse

Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.

VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur
zulässig in Verbindung mit denen in Anlage 7, Gutachten Nummer 55801013, Ausfertigung 1
(RADTYP MU9080) für die Achse 2 genannten Radreifenkombination. Es gelten die jeweiligen
Auflagen und Hinweise.

Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.

Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49413 nach §22 StVZO

Anlage 15 zum Gutachten Nr. 55800913 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ MU8080
Hersteller MAK s.p.a.

Seite 7 von 7

Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 1. April 2015 in Lambsheim statt.

Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2013.

Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.

Lambsheim, 1. April 2015

Coen 00226767.DOC

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg

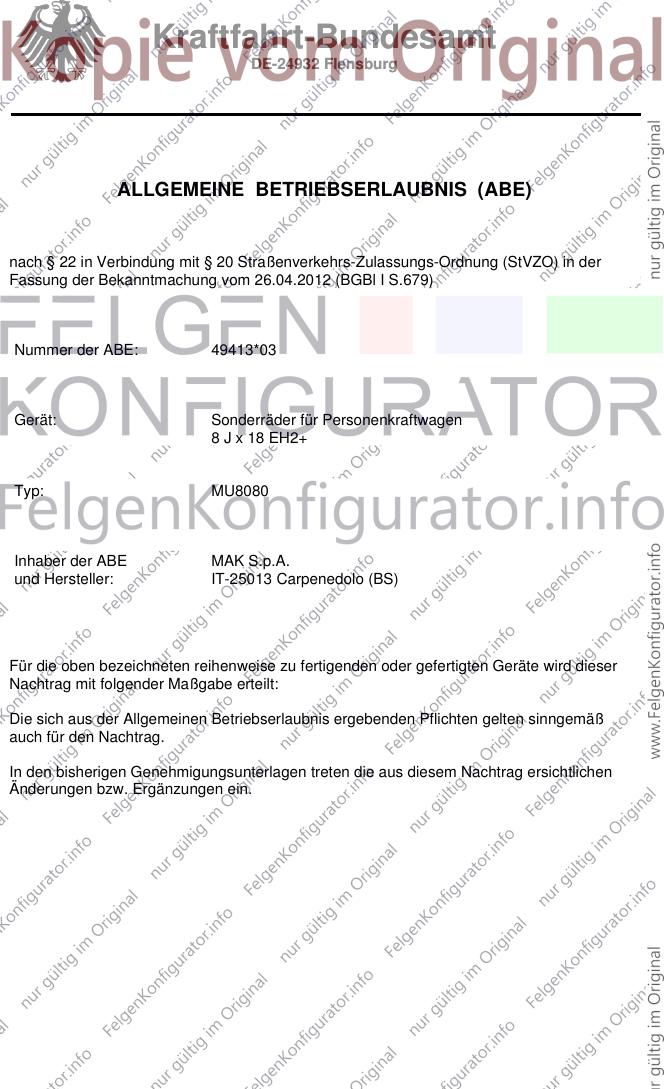

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)

nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)

Nummer der ABE: 49413*03

Gerät: Sonderräder für Personenkraftwagen
8 J x 18 EH2+

Typ: MU8080

Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)

Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:

Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.

In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

2
Nummer der ABE: 49413*03

Die ABE-Nr. 49413 erstreckt sich nunmehr auf die Sonderräder 8 J x 18 EH2+ , Typ
MU8080, in den Ausführungen wie im Nachtragsgutachten Nr. 55800913 (4. Ausfertigung)
vom 01.04.2015 beschrieben.

Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.

6, 11, 12, 13, 14, 15, 16 (1. Ausfertigung)
1, 2, 3, 4, 5, 7, 8, 9, 10, (2. Ausfertigung)

des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.

Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.

Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 01.04.2015
festgehaltenen Angaben.

Flensburg, 07.05.2015
Im Auftrag

Nina Haderup

Anlagen:

Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55800913 (4. Ausfertigung), zur Genehmigung vorgelegt am:
22.04.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg

Nummer der ABE: 49413*03

- Anlage -

Nebenbestimmungen und Rechtsbehelfsbelehrung

Nebenbestimmungen

Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.

Rechtsbehelfsbelehrung

Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

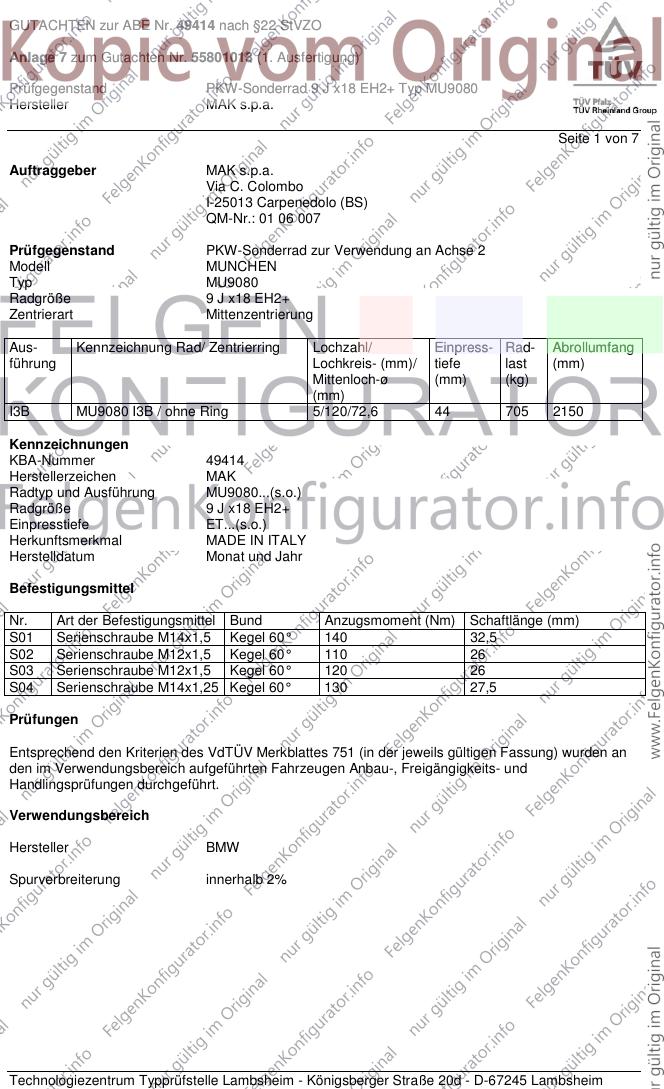

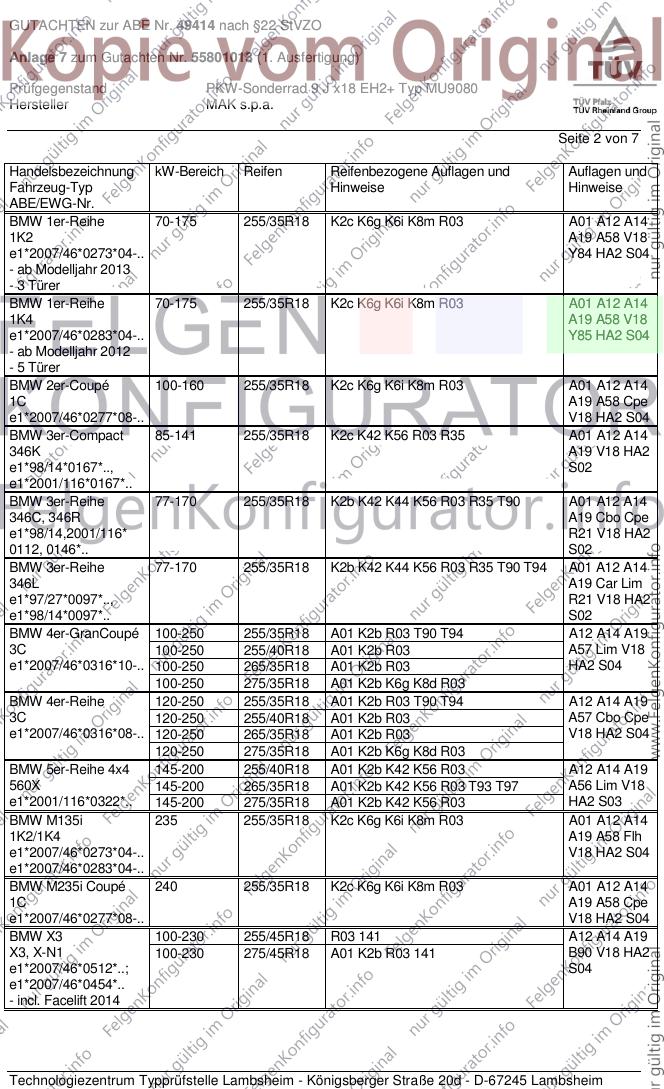

GUTACHTEN zur ABE Nr. 49414 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55801013 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 9 J x18 EH2+ Typ MU9080
Hersteller MAK s.p.a.

Seite 1 von 7

Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007

Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell MUNCHEN
Typ MU9080
Radgröße 9 J x18 EH2+
Zentrierart Mittenzentrierung

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
I3B MU9080 I3B / ohne Ring 5/120/72,6 44 705 2150

Kennzeichnungen
KBA-Nummer 49414
Herstellerzeichen MAK
Radtyp und Ausführung MU9080...(s.o.)
Radgröße 9 J x18 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr

Befestigungsmittel

Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kegel 60° 140 32,5
S02 Serienschraube M12x1,5 Kegel 60° 110 26
S03 Serienschraube M12x1,5 Kegel 60° 120 26
S04 Serienschraube M14x1,25 Kegel 60° 130 27,5

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.

Verwendungsbereich

Hersteller BMW

Spurverbreiterung innerhalb 2%

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49414 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55801013 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 9 J x18 EH2+ Typ MU9080
Hersteller MAK s.p.a.

Seite 2 von 7

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 70-175 255/35R18 K2c K6g K6i K8m R03 A01 A12 A14
1K2 A19 A58 V18
e1*2007/46*0273*04-.. Y84 HA2 S04
- ab Modelljahr 2013
- 3 Türer
BMW 1er-Reihe 70-175 255/35R18 K2c K6g K6i K8m R03 A01 A12 A14
1K4 A19 A58 V18
e1*2007/46*0283*04-.. Y85 HA2 S04
- ab Modelljahr 2012
- 5 Türer
BMW 2er-Coupé 100-160 255/35R18 K2c K6g K6i K8m R03 A01 A12 A14
1C A19 A58 Cpe
e1*2007/46*0277*08-.. V18 HA2 S04
BMW 3er-Compact 85-141 255/35R18 K2c K42 K56 R03 R35 A01 A12 A14
346K A19 V18 HA2
e1*98/14*0167*.., S02
e1*2001/116*0167*..
BMW 3er-Reihe 77-170 255/35R18 K2b K42 K44 K56 R03 R35 T90 A01 A12 A14
346C, 346R A19 Cbo Cpe
e1*98/14,2001/116* R21 V18 HA2
0112, 0146*.. S02
BMW 3er-Reihe 77-170 255/35R18 K2b K42 K44 K56 R03 R35 T90 T94 A01 A12 A14
346L A19 Car Lim
e1*97/27*0097*.., R21 V18 HA2
e1*98/14*0097*.. S02
BMW 4er-GranCoupé 100-250 255/35R18 A01 K2b R03 T90 T94 A12 A14 A19
3C 100-250 255/40R18 A01 K2b R03 A57 Lim V18
e1*2007/46*0316*10-.. 100-250 265/35R18 A01 K2b R03 HA2 S04
100-250 275/35R18 A01 K2b K6g K8d R03
BMW 4er-Reihe 120-250 255/35R18 A01 K2b R03 T90 T94 A12 A14 A19
3C 120-250 255/40R18 A01 K2b R03 A57 Cbo Cpe
e1*2007/46*0316*08-.. 120-250 265/35R18 A01 K2b R03 V18 HA2 S04
120-250 275/35R18 A01 K2b K6g K8d R03
BMW 5er-Reihe 4x4 145-200 255/40R18 A01 K2b K42 K56 R03 A12 A14 A19
560X 145-200 265/35R18 A01 K2b K42 K56 R03 T93 T97 A56 Lim V18
e1*2001/116*0322*.. 145-200 275/35R18 A01 K2b K42 K56 R03 HA2 S03
BMW M135i 235 255/35R18 K2c K6g K6i K8m R03 A01 A12 A14
1K2/1K4 A19 A58 Flh
e1*2007/46*0273*04-.. V18 HA2 S04
e1*2007/46*0283*04-..
BMW M235i Coupé 240 255/35R18 K2c K6g K6i K8m R03 A01 A12 A14
1C A19 A58 Cpe
e1*2007/46*0277*08-.. V18 HA2 S04
BMW X3 100-230 255/45R18 R03 141 A12 A14 A19
X3, X-N1 100-230 275/45R18 A01 K2b R03 141 B90 V18 HA2
e1*2007/46*0512*..; S04
e1*2007/46*0454*..
- incl. Facelift 2014

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49414 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55801013 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 9 J x18 EH2+ Typ MU9080
Hersteller MAK s.p.a.

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-210 245/45R18 R03 A12 A14 A19
X83 100-210 255/45R18 R03 V18 HA2 S01
e1*2001/116*0249*.. 100-210 275/40R18 A01 K2b R03
BMW X4 100-230 255/45R18 R03 141 A12 A14 A19
X3, X-N1 100-230 275/45R18 A01 K2b R03 141 B90 V18 HA2
e1*2007/46* S04
0512*11-.., 0454*13-..
BMW X4 100-230 255/45R18 R03 141 A12 A14 A19
X3, X-N1 100-230 275/45R18 R03 141 B90 KMV V18
e1*2007/46* HA2 S04
0512*11-.., 0454*13-..
- mit M-Paket -
Verbreiterungen

Allgemeine Hinweise

Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.

Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

Spezielle Auflagen und Hinweise

141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49414 nach §22 StVZO

Anlage 7 zum Gutachten Nr. 55801013 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 9 J x18 EH2+ Typ MU9080
Hersteller MAK s.p.a.

Seite 4 von 7
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
