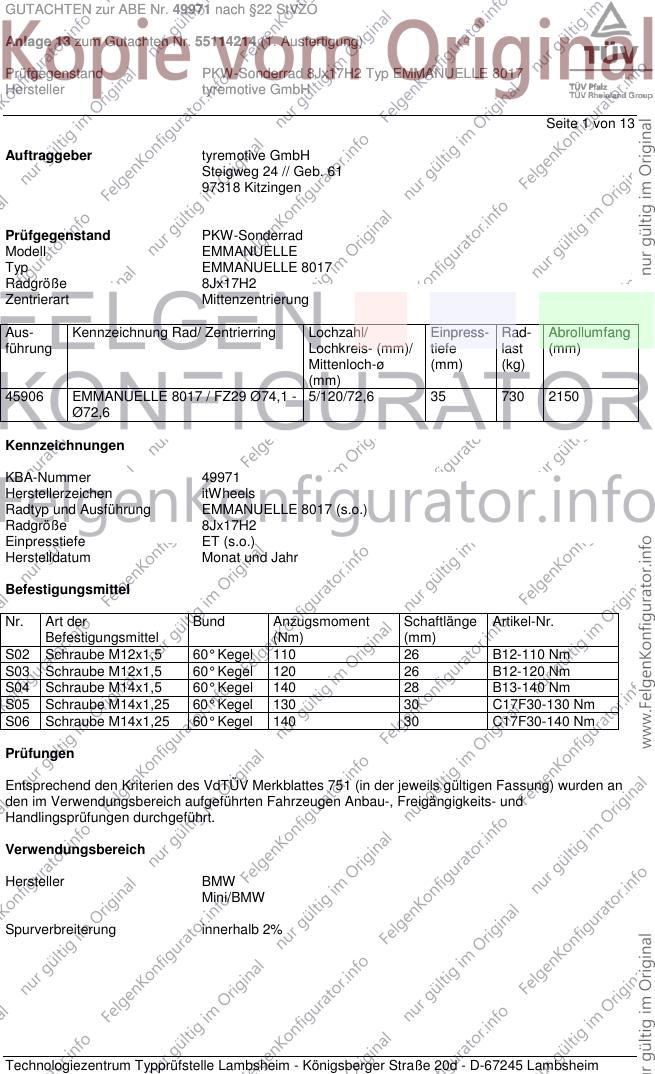

GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 1 von 13
Auftraggeber tyremotive GmbH
Steigweg 24 // Geb. 61
97318 Kitzingen
Prüfgegenstand PKW-Sonderrad
Modell EMMANUELLE
Typ EMMANUELLE 8017
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ ZentrierringLochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
45906 EMMANUELLE 8017 / FZ29 Ø74,1 - 5/120/72,6 35 730 2150
Ø72,6
Kennzeichnungen
KBA-Nummer 49971
Herstellerzeichen itWheels
Radtyp und Ausführung EMMANUELLE 8017 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Schraube M12x1,5 60° Kegel 110 26 B12-110 Nm
S03 Schraube M12x1,5 60° Kegel 120 26 B12-120 Nm
S04 Schraube M14x1,5 60° Kegel 140 28 B13-140 Nm
S05 Schraube M14x1,25 60° Kegel 130 30 C17F30-130 Nm
S06 Schraube M14x1,25 60° Kegel 140 30 C17F30-140 Nm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 2 von 13

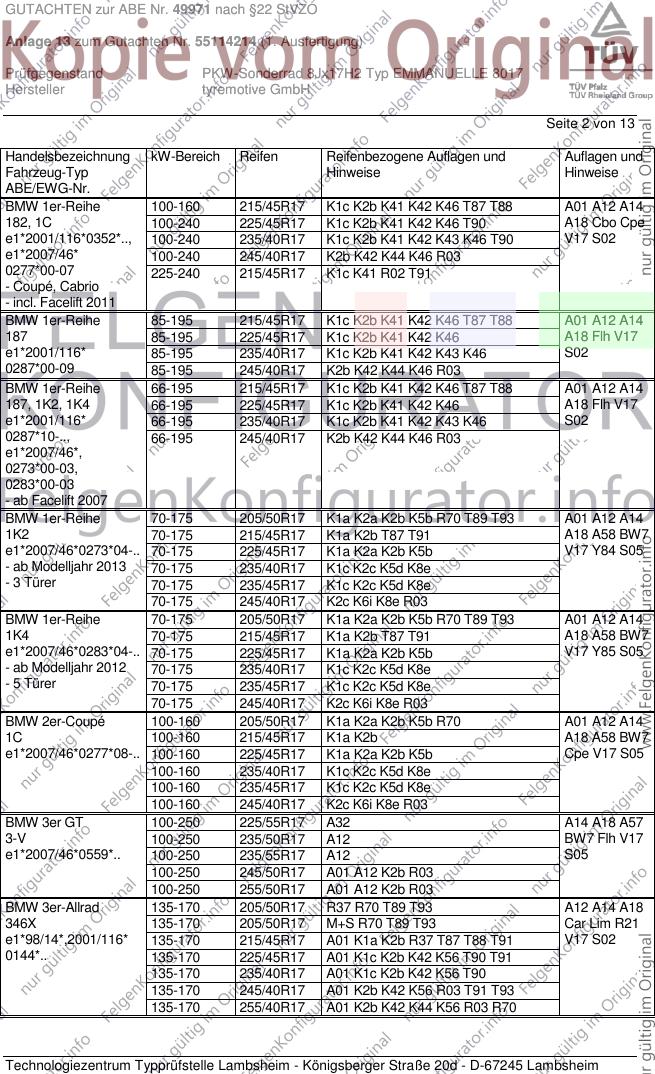

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A12 A14
182, 1C 100-240 225/45R17 K1c K2b K41 K42 K46 T90 A18 Cbo Cpe
e1*2001/116*0352*.., 100-240 235/40R17 K1c K2b K41 K42 K43 K46 T90 V17 S02
e1*2007/46* 100-240 245/40R17 K2b K42 K44 K46 R03
0277*00-07 225-240 215/45R17 K1c K41 R02 T91
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A12 A14
187 85-195 225/45R17 K1c K2b K41 K42 K46 A18 Flh V17
e1*2001/116* 85-195 235/40R17 K1c K2b K41 K42 K43 K46 S02
0287*00-09 85-195 245/40R17 K2b K42 K44 K46 R03
BMW 1er-Reihe 66-195 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A12 A14
187, 1K2, 1K4 66-195 225/45R17 K1c K2b K41 K42 K46 A18 Flh V17
e1*2001/116* 66-195 235/40R17 K1c K2b K41 K42 K43 K46 S02
0287*10-.., 66-195 245/40R17 K2b K42 K44 K46 R03
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 K1a K2a K2b K5b R70 T89 T93 A01 A12 A14
1K2 70-175 215/45R17 K1a K2b T87 T91 A18 A58 BW7
e1*2007/46*0273*04-.. 70-175 225/45R17 K1a K2a K2b K5b V17 Y84 S05
- ab Modelljahr 2013 70-175 235/40R17 K1c K2c K5d K8e
- 3 Türer 70-175 235/45R17 K1c K2c K5d K8e
70-175 245/40R17 K2c K6i K8e R03
BMW 1er-Reihe 70-175 205/50R17 K1a K2a K2b K5b R70 T89 T93 A01 A12 A14
1K4 70-175 215/45R17 K1a K2b T87 T91 A18 A58 BW7
e1*2007/46*0283*04-.. 70-175 225/45R17 K1a K2a K2b K5b V17 Y85 S05
- ab Modelljahr 2012 70-175 235/40R17 K1c K2c K5d K8e
- 5 Türer 70-175 235/45R17 K1c K2c K5d K8e
70-175 245/40R17 K2c K6i K8e R03
BMW 2er-Coupé 100-160 205/50R17 K1a K2a K2b K5b R70 A01 A12 A14
1C 100-160 215/45R17 K1a K2b A18 A58 BW7
e1*2007/46*0277*08-.. 100-160 225/45R17 K1a K2a K2b K5b Cpe V17 S05
100-160 235/40R17 K1c K2c K5d K8e
100-160 235/45R17 K1c K2c K5d K8e
100-160 245/40R17 K2c K6i K8e R03
BMW 3er GT 100-250 225/55R17 A32 A14 A18 A57
3-V 100-250 235/50R17 A12 BW7 Flh V17
e1*2007/46*0559*.. 100-250 235/55R17 A12 S05
100-250 245/50R17 A01 A12 K2b R03
100-250 255/50R17 A01 A12 K2b R03
BMW 3er-Allrad 135-170 205/50R17 R37 R70 T89 T93 A12 A14 A18
346X 135-170 205/50R17 M+S R70 T89 T93 Car Lim R21
e1*98/14*,2001/116* 135-170 215/45R17 A01 K1a K2b R37 T87 T88 T91 V17 S02
0144*.. 135-170 225/45R17 A01 K1c K2b K42 K56 T90 T91
135-170 235/40R17 A01 K1c K2b K42 K56 T90
135-170 245/40R17 A01 K2b K42 K56 R03 T91 T93
135-170 255/40R17 A01 K2b K42 K44 K56 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 205/50R17 R37 R70 T89 A12 A14 A18
346K 85-141 215/45R17 R37 T87 T88 B03 V17 S02
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a K42 K56
e1*2001/116*0167*.. 85-141 235/40R17 A01 K1c K2b K42 K56
85-141 245/40R17 A01 K2c K42 K56 R03
85-141 255/40R17 A01 K2c K42 K56 R03 R70
BMW 3er-Reihe 66-125 215/45R17 K1a K2b K42 R37 A01 A12 A14
3/CG 66-125 225/45R17 K1a K2b K42 L02 A18 R21 V17
e1*93/81*0017*.., 66-125 235/40R17 K1c K2b K41 K42 K45 K56 L02 S02
e1*98/14*0017*.. 66-125 245/40R17 K2b K42 K44 K56 R03
BMW 3er-Reihe 77-170 205/50R17 M+S R09 R70 T89 T93 A12 A14 A18
346C, 346R 77-170 205/50R17 R70 T89 T93 Cbo Cpe V17
e1*98/14,2001/116* 77-170 215/45R17 A01 K1a T87 T88 T91 S02
0112, 0146*.. 77-170 225/45R17 A01 K1c K2b K42 K56 T90 T91
77-170 235/40R17 A01 K1c K2b K42 K56 T90
77-170 245/40R17 A01 K2b K42 K56 R03
77-170 255/40R17 A01 K2b K42 K44 K56 R03 R70
BMW 3er-Reihe 77-170 205/50R17 M+S R09 R70 T89 T93 A12 A14 A18
346L 77-170 205/50R17 R70 T89 T93 Car Lim V17
e1*97/27*0097*.., 77-170 215/45R17 A01 K1a T87 T88 T91 S02
e1*98/14*0097*.. 77-170 225/45R17 A01 K1c K2b K42 K56 T90 T91
77-170 235/40R17 A01 K1c K2b K42 K56 T90 T94
77-170 245/40R17 A01 K2b K42 K56 R03 T91 T93
77-170 255/40R17 A01 K2b K42 K44 K56 R03 R70
BMW 3er-Reihe 85-225 225/45R17 A10 T90 T91 T93 T94 A14 A18 Car
390L, -/X 85-225 235/45R17 A12 T93 T94 Lim V17 S02
e1*2001/116* 85-225 245/40R17 A12 T91 T95
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/45R17 A63 T90 T91 T93 T94 A14 A18 Car
390L, -/X, 3L, 3K, 3K- 85-240 235/45R17 A12 T93 T94 Lim V17 S02
N1 85-240 245/40R17 A12 R03 T91 T93
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/45R17 A10 T90 T91 A14 A18 Cbo
392C, 390X, 3C 90-240 225/45R17 A10 M+S T90 T91 Cpe V17 S02
e1*2001/116*0346*.., 90-240 235/45R17 A12 T93
e1*2001/116*0344*..; 90-240 245/40R17 A01 A12 K1c R02 T91
e1*2007/46* 90-240 245/40R17 A12 R03
0316*00-07
- Coupé/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 75-142 215/45R17 K1a K2b R35 R37 T87 T91 A01 A12 A14
3B, 3/B 75-142 225/45R17 K1a K2b L02 T90 T91 A18 K42 R21
F920, 75-142 235/40R17 K1c K2b K41 K45 K56 L02 T90 V17 S02
e1*93/81*0016*.. 75-142 245/40R17 K2b K44 K56 R03 T90
BMW 3er-Reihe 66-142 215/45R17 K1a K2b R35 R37 T87 T91 A01 A12 A14
3C, 3/C 66-142 225/45R17 K1a K2b L02 T90 T91 A18 K42 R21
F547, 66-142 235/40R17 K1c K2b K41 K45 K56 L02 T90 V17 S02
e1*93/81*0015*.. 66-142 245/40R17 K2b K44 K56 R03 T91
BMW 3er-Reihe 85-250 225/45R17 A32 T91 A14 A18 A57
3L 85-250 225/50R17 A01 A12 K1b K2b BW7 Lim V17
e1*2007/46*0314*05-.. 85-250 235/45R17 A01 A90 K2b S05
- ab Modell 2012 85-250 235/50R17 A01 A12 K1c K2a K2b
85-250 245/45R17 A01 A12 K1b K2b
85-250 255/45R17 A01 A12 K2a K2b R03
BMW 3er-Reihe 210-217 215/45R17 K1a K2b K42 M+S A01 A12 A14
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K45 K56 R35 A18 S02
G191, 236 225/45R17 K1a K2b K41 K42 K45 K56 M+S
e1*93/81*0032*..
BMW 3er-Touring 85-250 225/45R17 T91 A12 A14 A18
3K, 3K-N1 85-250 225/50R17 A01 K1b K2b A57 BW7 Car
e1*2007/46*0315*06-.. 85-250 235/45R17 A01 K2b V17 S05
e24*2007/46*0022*03- 85-250 235/50R17 A01 K1c K2a K2b
- ab Modell 2013 85-250 245/45R17 A01 K1b K2b
85-250 255/45R17 A01 K2a K2b R03
BMW 4er-GranCoupé 100-250 225/45R17 A32 A14 A18 A57
3C 100-250 225/50R17 A01 A12 K2b BW7 Lim V17
e1*2007/46*0316*10-.. 100-250 235/45R17 A90 S05
100-250 235/50R17 A01 A12 K1a K2b
100-250 245/45R17 A01 A12 K2b
100-250 255/45R17 A01 A12 K1a K2b
BMW 4er-Reihe 120-250 225/45R17 A32 A14 A18 A57
3C 120-250 225/50R17 A01 A12 K2b BW7 Cbo
e1*2007/46*0316*08-.. 120-250 235/45R17 A90 Cpe
120-250 235/50R17 A01 A12 K1a K2b V17 S05
120-250 245/45R17 A01 A12 K2b
120-250 255/45R17 A01 A12 K1a K2b
BMW 5er ActiveHybrid 225, 235 225/55R17 A10 A14 A18 A58
HY L05 Lim S05
e1*2007/46*0323*..
- ohne Allradlenkung
BMW 5er-Reihe 100-240 225/55R17 A10 A84 146 A14 A18 A58
5L L04 Lim Y91
e1*2007/46*0363*.. S05
- mit Allradlenkung
BMW 5er-Reihe 100-240 225/55R17 A10 146 A14 A18 A57
5L L05 Lim Y91
e1*2007/46*0363*.. S05
- ohne Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

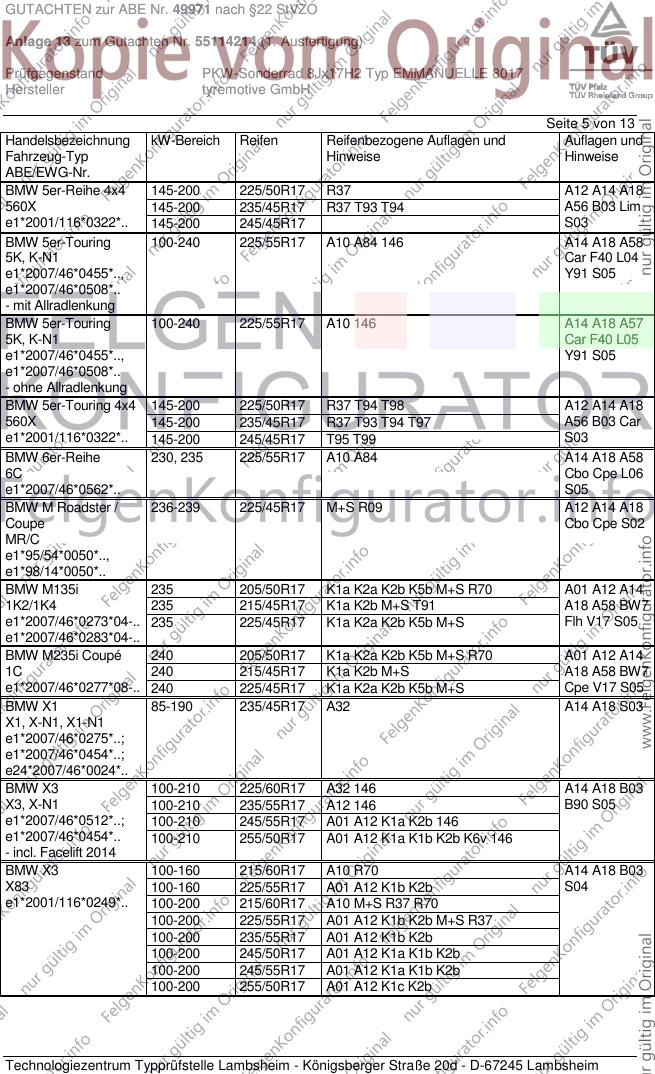

GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 4x4 145-200 225/50R17 R37 A12 A14 A18
560X 145-200 235/45R17 R37 T93 T94 A56 B03 Lim
e1*2001/116*0322*.. 145-200 245/45R17 S03
BMW 5er-Touring 100-240 225/55R17 A10 A84 146 A14 A18 A58
5K, K-N1 Car F40 L04
e1*2007/46*0455*.., Y91 S05
e1*2007/46*0508*..
- mit Allradlenkung
BMW 5er-Touring 100-240 225/55R17 A10 146 A14 A18 A57
5K, K-N1 Car F40 L05
e1*2007/46*0455*.., Y91 S05
e1*2007/46*0508*..
- ohne Allradlenkung
BMW 5er-Touring 4x4 145-200 225/50R17 R37 T94 T98 A12 A14 A18
560X 145-200 235/45R17 R37 T93 T94 T97 A56 B03 Car
e1*2001/116*0322*.. 145-200 245/45R17 T95 T99 S03
BMW 6er-Reihe 230, 235 225/55R17 A10 A84 A14 A18 A58
6C Cbo Cpe L06
e1*2007/46*0562*.. S05
BMW M Roadster / 236-239 225/45R17 M+S R09 A12 A14 A18
Coupe Cbo Cpe S02
MR/C
e1*95/54*0050*..,
e1*98/14*0050*..
BMW M135i 235 205/50R17 K1a K2a K2b K5b M+S R70 A01 A12 A14
1K2/1K4 235 215/45R17 K1a K2b M+S T91 A18 A58 BW7
e1*2007/46*0273*04-.. 235 225/45R17 K1a K2a K2b K5b M+S Flh V17 S05
e1*2007/46*0283*04-..
BMW M235i Coupé 240 205/50R17 K1a K2a K2b K5b M+S R70 A01 A12 A14
1C 240 215/45R17 K1a K2b M+S A18 A58 BW7
e1*2007/46*0277*08-.. 240 225/45R17 K1a K2a K2b K5b M+S Cpe V17 S05
BMW X1 85-190 235/45R17 A32 A14 A18 S03
X1, X-N1, X1-N1
e1*2007/46*0275*..;
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-210 225/60R17 A32 146 A14 A18 B03
X3, X-N1 100-210 235/55R17 A12 146 B90 S05
e1*2007/46*0512*..; 100-210 245/55R17 A01 A12 K1a K2b 146
e1*2007/46*0454*.. 100-210 255/50R17 A01 A12 K1a K1b K2b K6v 146
- incl. Facelift 2014
BMW X3 100-160 215/60R17 A10 R70 A14 A18 B03
X83 100-160 225/55R17 A01 A12 K1b K2b S04
e1*2001/116*0249*.. 100-200 215/60R17 A10 M+S R37 R70
100-200 225/55R17 A01 A12 K1b K2b M+S R37
100-200 235/55R17 A01 A12 K1b K2b
100-200 245/50R17 A01 A12 K1a K1b K2b
100-200 245/55R17 A01 A12 K1a K1b K2b
100-200 255/50R17 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X4 100-210 225/60R17 A32 146 A14 A18 B03
X3, X-N1 100-210 235/55R17 A12 146 B90 S05
e1*2007/46* 100-210 245/55R17 A01 A12 K1a K2b 146
0512*11-.., 0454*13-.. 100-210 255/50R17 A01 A12 K1a K1b K2b K6v 146
BMW X4 100-210 225/60R17 A32 146 A14 A18 B03
X3, X-N1 100-210 235/55R17 A12 146 B90 KMV S05
e1*2007/46* 100-210 245/55R17 A12 146
0512*11-.., 0454*13-.. 100-210 255/50R17 A01 A12 K1a K2b K6v 146
- mit M-Paket -
Verbreiterungen
BMW Z3 141,142 215/45R17 Cbo Cpe K1c K45 R37 A01 A12 A14
R/C 141-170 225/45R17 Cbo Cpe K1c K45 A18 V17 S02
e1*93/81*0029*.., 141-170 235/40R17 Cbo Cpe K1c K2b K42 K45 L02
e1*98/14*0029*.. 141-170 245/40R17 Cbo Cpe K2b K42 R03
85-110 215/40R17 Cbo K1a K2b
85-110 215/45R17 Cbo K1a K2b K45
85-110 225/45R17 Cbo K1c K2c K42 K45 K56
85-110 235/40R17 Cbo K1c K2c K42 K45 K56
85-110 245/35R17 Cbo K2c K42 K56 R03
85-110 245/40R17 Cbo K2c K42 K56 R03
85-125 215/40R17 Cbo K1a Z3N
85-125 215/45R17 Cbo K1a K45 Z3N
85-125 225/45R17 Cbo K1c K45 Z3N
85-125 235/40R17 Cbo K1c K45 Z3N
85-125 245/35R17 Cbo K2b K42 R03 Z3N
85-125 245/40R17 Cbo K2b K42 R03 Z3N
BMW Z4 110,125 205/50R17 A10 R37 R70 A14 A18 Cbo
Z85 110,125 215/45R17 A10 R37 Cpe V17 S02
e1*2001/116*0219*.. 110-160 205/50R17 A10 M+S R70
110-160 215/45R17 A10 M+S
110-195 225/45R17 A10
110-195 235/40R17 A01 A12 K1c K2b
110-195 245/40R17 A01 A12 K1c K2b
Mini Countryman 66-135 205/50R17 K1a K1b K2a K2b R70 A01 A12 A14
UKL/X, -/N1 66-135 205/55R17 K1a K1b K2a K2b R70 A18 A57 Y85
e1*2007/46*0496*..; 66-135 215/50R17 K1c K2c R70 S06
e24*2007/46*0023*.. 66-135 215/55R17 K1c K2c K6v R70
- One, Cooper, -/D/-S/- 66-135 235/45R17 K1c K2c
SD
Mini Paceman 82-135 205/50R17 K1a K1b K2a K2b R70 A01 A12 A14
UKL-C/X 82-135 205/55R17 K1a K1b K2a K2b R70 A18 A57 Cpe
e1*2007/46*0563*..; 82-135 215/50R17 K1c K2c R70 S06
- Cooper -/D/-S/-SD 82-135 215/55R17 K1c K2c K6v R70
82-135 235/45R17 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 7 von 13

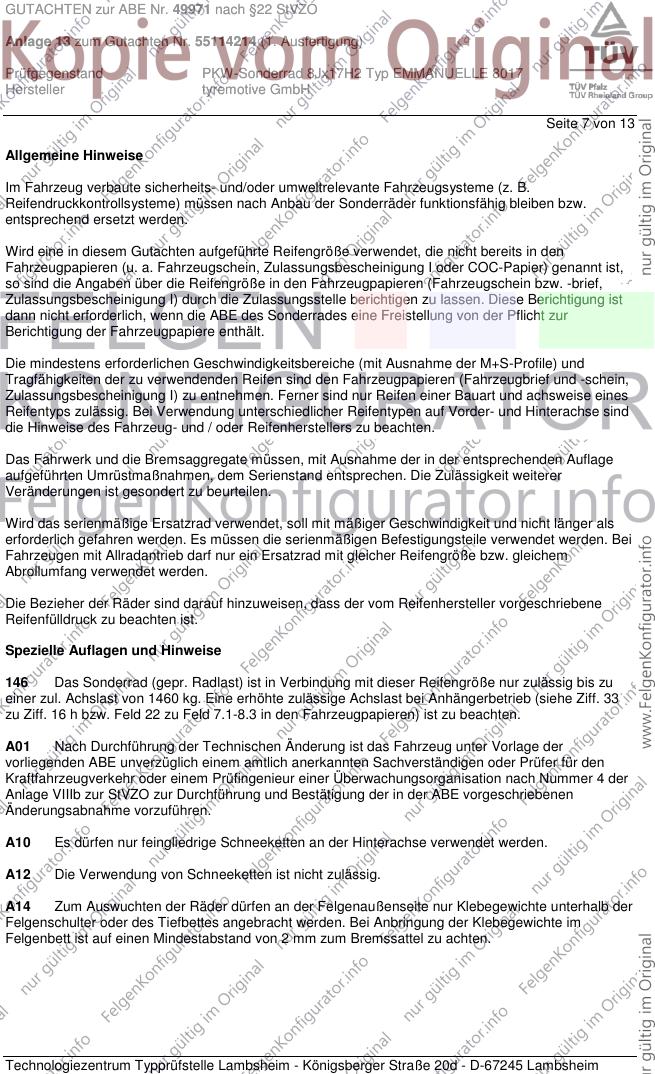

Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 8 von 13

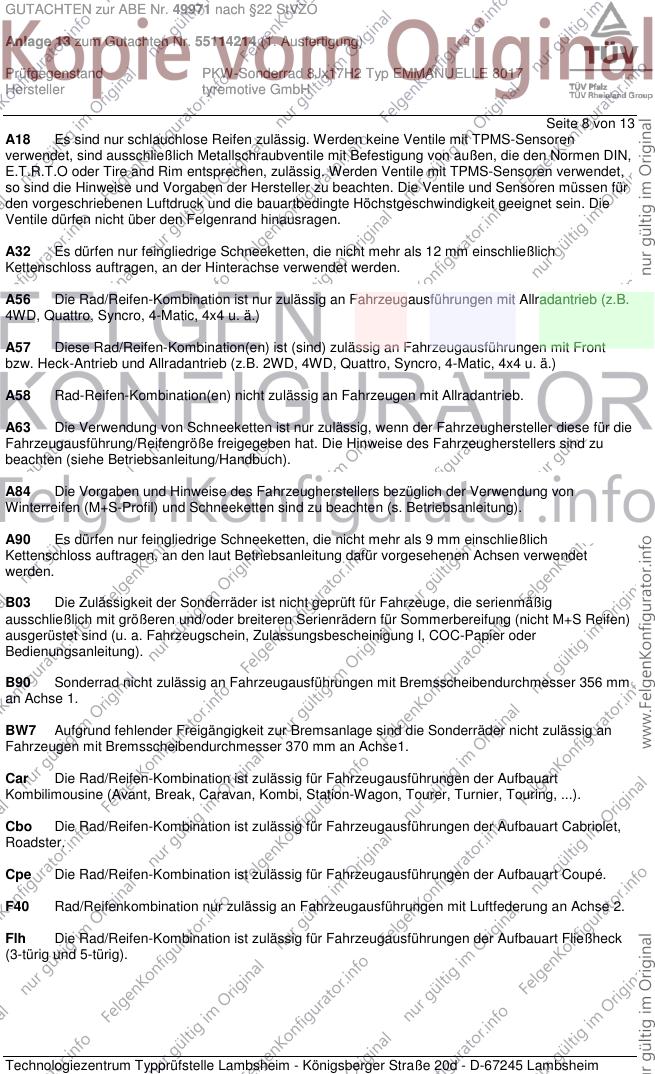

A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 9 von 13

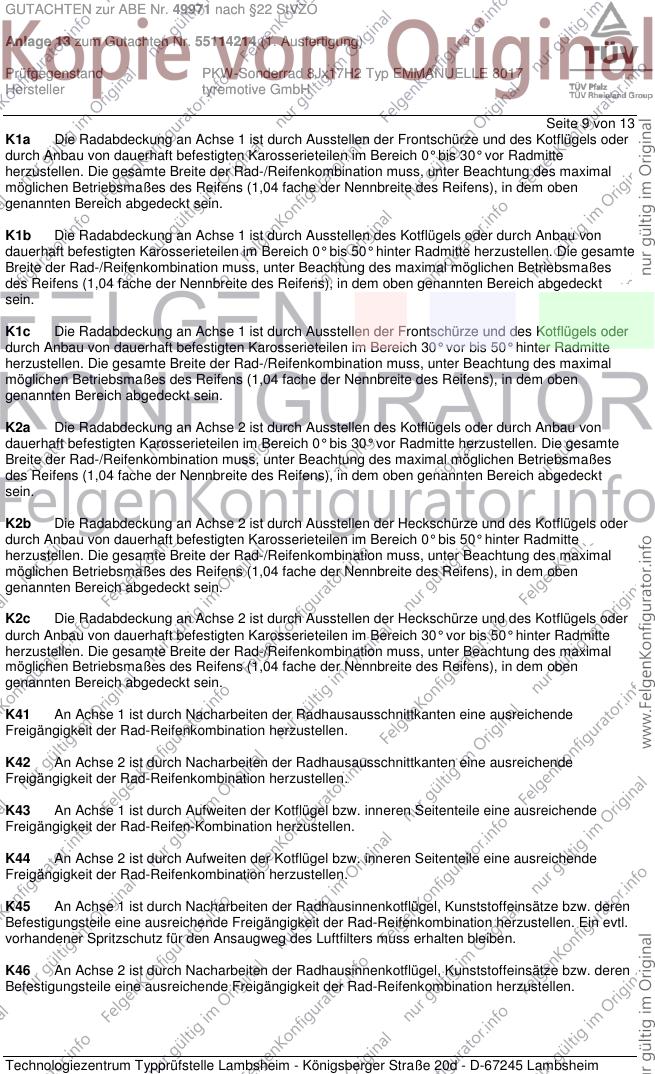

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 10 von 13

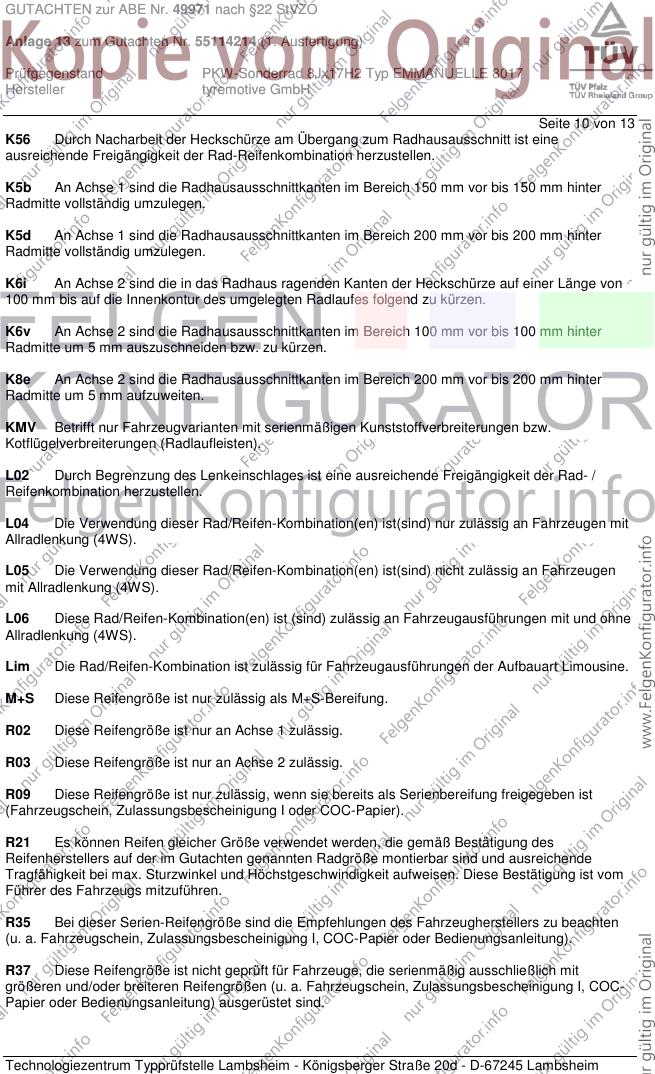

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 11 von 13

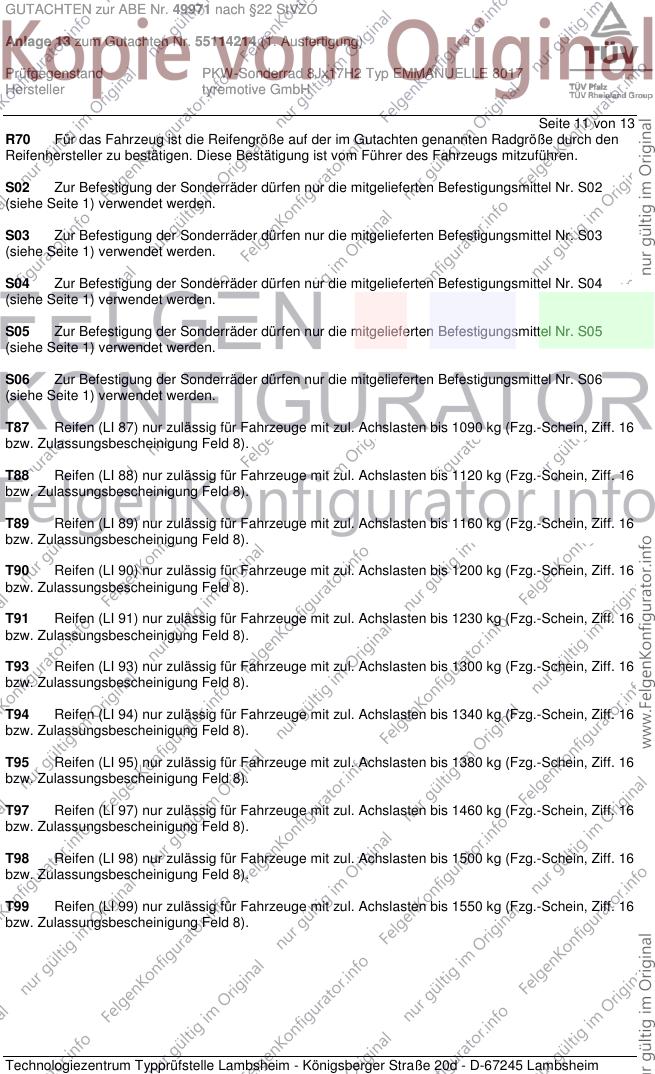

R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 12 von 13

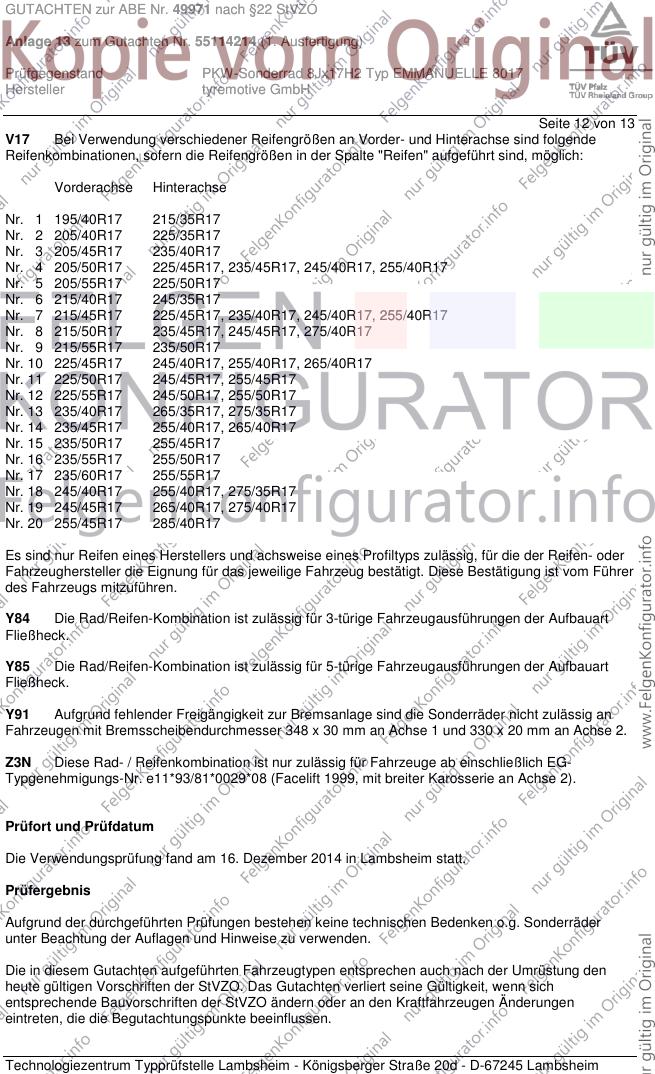

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 215/55R17 235/50R17
Nr. 10 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 11 225/50R17 245/45R17, 255/45R17
Nr. 12 225/55R17 245/50R17, 255/50R17
Nr. 13 235/40R17 265/35R17, 275/35R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/40R17 255/40R17, 275/35R17
Nr. 19 245/45R17 265/40R17, 275/40R17
Nr. 20 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 348 x 30 mm an Achse 1 und 330 x 20 mm an Achse 2.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Dezember 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49971 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55114214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ EMMANUELLE 8017
Hersteller tyremotive GmbH
Seite 13 von 13
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Dezember 2014
Coen 00221264.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
