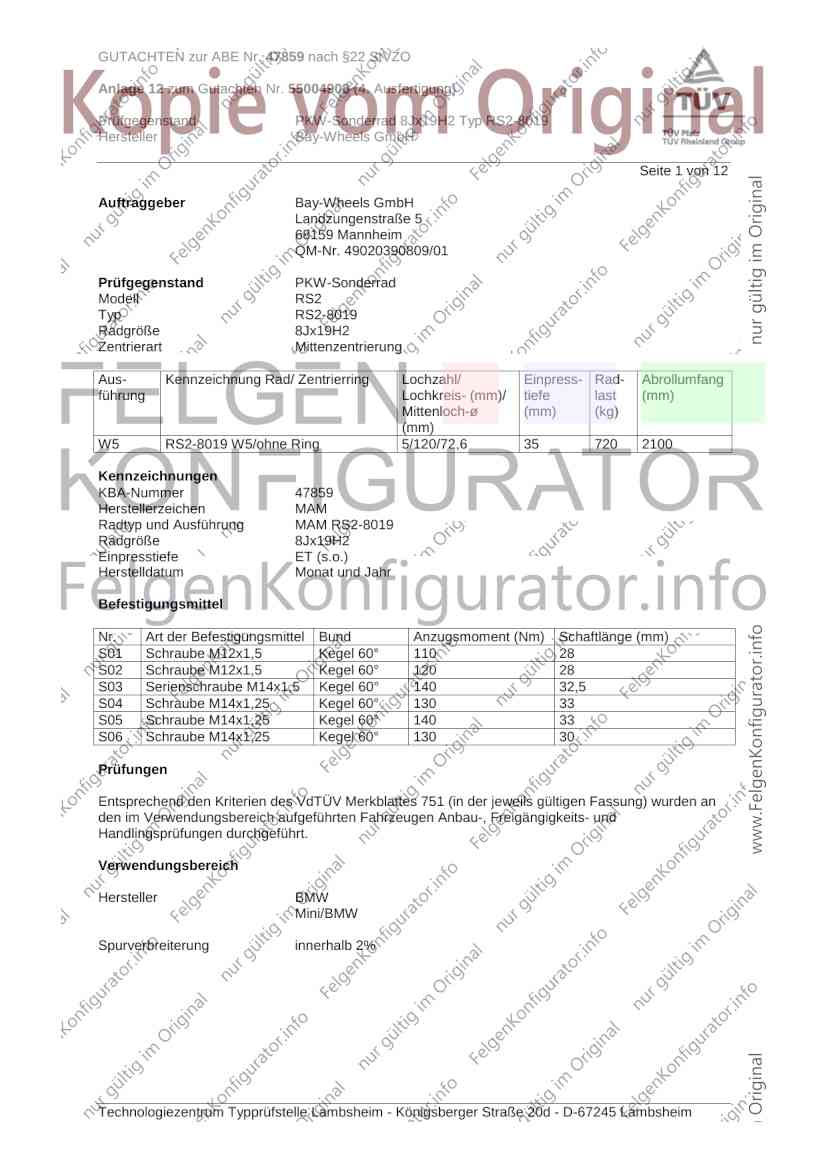

GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 1 von 12
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-8019
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 RS2-8019 W5/ohne Ring 5/120/72,6 35 720 2100
Kennzeichnungen
KBA-Nummer 47859
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS2-8019
Radgröße 8Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M12x1,5 Kegel 60° 120 28
S03 Serienschraube M14x1,5 Kegel 60° 140 32,5
S04 Schraube M14x1,25 Kegel 60° 130 33
S05 Schraube M14x1,25 Kegel 60° 140 33
S06 Schraube M14x1,25 Kegel 60° 130 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/35R19 K2b K41 K42 K46 T85 0A1 A01 A02
182, 1C 100-240 225/35R19 K2b K41 K42 K46 T84 T88 A04 A05 A08
e1*2001/116*0352*.., 100-240 235/35R19 G73 K14 K2b K41 K42 K43 K46 A09 A12 A14
e1*2007/46*0277*00- 100-240 245/30R19 K2b K41 K42 K43 K44 K46 T89 A16 A19 Cbo
07 Cpe K1c S01
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-125 215/35R19 K2b K41 K42 K46 T85 0A1 A01 A02
187 85-195 225/35R19 K2b K41 K42 K46 T84 T88 A04 A05 A08
e1*2001/116* 85-195 235/35R19 G73 K14 K2b K41 K42 K43 K46 A09 A12 A14
0287*00-09 85-195 245/30R19 K2b K41 K42 K43 K44 K46 T89 A16 A19 Flh
K1c S01
BMW 1er-Reihe 66-125 215/35R19 K2b K41 K42 K46 T85 0A1 A01 A02
187, 1K2, 1K4 66-195 225/35R19 K2b K41 K42 K46 T84 T88 A04 A05 A08
e1*2001/116* 66-195 235/35R19 G73 K14 K2b K41 K42 K43 K46 A09 A12 A14
0287*10-.., 66-195 245/30R19 K2b K41 K42 K43 K44 K46 T89 A16 A19 Flh
e1*2007/46*, K1c S01
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70 - 175 225/35R19 K1a K2a K2b K5b T88 0A1 A01 A02
1K2 70 - 175 235/35R19 K1c K2c K5d K8e T87 T91 A04 A05 A08
e1*2007/46*0273*04-.. 70 - 175 245/30R19 K1c K2c K5d K5i K6i K7a K8e T89 A09 A12 A14
- ab Modelljahr 2013 A16 A19 A58
- 3 Türer B01 V19 Y84
S06
BMW 1er-Reihe 70 - 175 225/35R19 K1a K2a K2b K5b T88 0A1 A01 A02
1K4 70 - 175 235/35R19 K1c K2c K5d K8e T87 T91 A04 A05 A08
e1*2007/46*0283*04-.. 70 - 175 245/30R19 K1c K2c K5d K5i K6i K7a K8e T89 A09 A12 A14
- ab Modelljahr 2012 A16 A19 A58
- 5 Türer B01 V19 Y85
S06
BMW 3er GT 100-240 225/45R19 A10 T92 T96 0A1 A02 A04
3-V 100-240 235/40R19 A10 T92 T96 A05 A08 A09
e1*2007/46*0559*.. 100-240 245/40R19 A12 A12 A14 A16
A19 A58 Flh
V19 S06
BMW 3er-Allrad 135-170 225/35R19 K2b K42 K56 T84 T88 0A1 A01 A02
346X 135-170 235/35R19 G01 K2b K41 K42 K56 T87 T91 A04 A05 A08
e1*98/14*,2001/116* 135-170 245/30R19 K2b K42 K56 T89 A09 A12 A14
0144*.. A16 A19 Car
K1c Lim S01
BMW 3er-Compact 85-141 225/35R19 K1a K42 K56 T84 T88 0A1 A01 A02
346K 85-141 235/35R19 G01 K1c K41 K42 K56 T87 T88 A04 A05 A08
e1*98/14*0167*.., 85-141 245/30R19 K1c K42 K56 T89 A09 A12 A14
e1*2001/116*0167*.. A16 A19 K2c
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/35R19 K2b K42 K56 T84 T88 0A1 A01 A02
346C, 346R 77-170 235/35R19 G01 K2b K41 K42 K56 T87 T91 A04 A05 A08
e1*98/14,2001/116* 77-170 245/30R19 K2b K42 K56 T89 A09 A12 A14
0112, 0146*.. A16 A19 Cbo
Cpe K1c S01
BMW 3er-Reihe 77-170 225/35R19 K2b K42 K56 T84 T88 0A1 A01 A02
346L 77-170 235/35R19 G01 K2b K41 K42 K56 T87 T91 A04 A05 A08
e1*97/27*0097*.., 77-170 245/30R19 K2b K42 K56 T89 A09 A12 A14
e1*98/14*0097*.. A16 A19 Car
K1c Lim S01
BMW 3er-Reihe 85-160 245/30R19 Car T89 0A1 A02 A04
390L, -/X 85-225 225/35R19 Lim T88 A05 A08 A09
e1*2001/116* 85-225 235/35R19 A01 Car G01 Lim T87 T91 A12 A14 A16
0308*00-08, 85-225 245/30R19 Lim T89 A19 S01
0344*00-05
BMW 3er-Reihe 85-240 225/35R19 Lim T84 T88 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-240 235/35R19 A01 Car G01 Lim T87 T88 T91 A05 A08 A09
N1 A12 A14 A16
e1*2001/116* A19 S01
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 A01 Cbo K1c T89 0A1 A02 A04
392C, 390X, 3C 90-240 225/35R19 Cpe T84 T88 A05 A08 A09
e1*2001/116*0346*.., 90-240 235/35R19 A01 Cbo Cpe G01 K1a T87 T91 A12 A14 A16
e1*2001/116*0344*..; 90-240 245/30R19 A01 Cpe K1c T89 A19 S01
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-250 225/40R19 T89 T93 0A1 A02 A04
3L 85-250 235/35R19 A01 K2b T91 A05 A08 A09
e1*2007/46*0314*05-.. 85-250 245/35R19 A01 K1b K2b T89 T93 A12 A14 A16
- ab Modell 2012 A19 A57 Lim
S06
BMW 3er-Touring 85-250 225/40R19 T93 0A1 A02 A04
3K, 3K-N1 85-250 235/35R19 A01 K2b T91 A05 A08 A09
e1*2007/46*0315*06-.. 85-250 245/35R19 A01 K1b K2b T93 A12 A14 A16
e24*2007/46*0022*03- A19 A57 Car
- ab Modell 2013 S06
BMW 4er-Coupé 120-250 225/35R19 T88 0A1 A02 A04
3C 120-250 225/40R19 T89 T93 A05 A08 A09
e1*2007/46*0316*08-.. 120-250 235/35R19 T91 A12 A14 A16
120-250 245/35R19 A01 K2b T89 T93 A19 A57 Cpe
S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er ActiveHybrid 225, 235 225/45R19 T96 0A1 A02 A04
HY 225, 235 235/40R19 T96 A05 A08 A09
e1*2007/46*0323*.. 225, 235 245/40R19 T98 A12 A14 A16
- ohne Allradlenkung A19 A58 L05
Lim V19 S04
BMW 5er-Reihe 100-240 225/45R19 R37 T96 144 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 144 A05 A08 A09
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 144 A12 A14 A16
- mit Allradlenkung A19 A58 L04
Lim V19 S04
BMW 5er-Reihe 100-240 225/45R19 R37 T96 144 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 144 A05 A08 A09
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 144 A12 A14 A16
- ohne Allradlenkung A19 A57 L05
Lim V19 S04
BMW 5er-Reihe 4x4 145-200 245/35R19 T93 0A1 A02 A04
560X A05 A08 A09
e1*2001/116*0322*.. A12 A14 A16
A19 A56 Lim
S02
BMW 5er-Touring 100-240 225/45R19 R37 T96 144 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 144 A05 A08 A09
e1*2007/46*0455*.., 100-330 245/40R19 T98 144 A12 A14 A16
e1*2007/46*0508*.. A19 A58 Car
- mit Allradlenkung F40 L04 V19
S04
BMW 5er-Touring 100-240 225/45R19 R37 T96 144 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 144 A05 A08 A09
e1*2007/46*0455*.., 100-330 245/40R19 T98 144 A12 A14 A16
e1*2007/46*0508*.. A19 A57 Car
- ohne Allradlenkung F40 L05 V19
S04
BMW 5er-Touring 4x4 145-200 245/35R19 T93 0A1 A02 A04
560X A05 A08 A09
e1*2001/116*0322*.. A12 A14 A16
A19 A56 Car
S02
BMW 6er-Reihe 230, 235 225/45R19 T96 0A1 A02 A04
6C 230, 235 235/40R19 T96 A05 A08 A09
e1*2007/46*0562*.. 230-330 245/40R19 T94 A12 A14 A16
A19 Cbo Cpe
L06 V19 S04
BMW X1 85-190 225/40R19 T89 T93 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/35R19 T91 A05 A08 A09
e1*2007/46*0275*..; A12 A14 A16
e1*2007/46*0454*..; A19 S02
e24*2007/46*0024*..
BMW X3 100-190 235/45R19 A91 R37 T95 T99 143 0A1 A02 A04
X3, X-N1 100-230 245/45R19 A12 141 A05 A08 A09
e1*2007/46*0512*..; A14 A16 A19
e1*2007/46*0454*.. B90 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-210 235/45R19 T95 T99 0A1 A02 A04
X83 100-210 245/40R19 T94 T98 A05 A08 A09
e1*2001/116*0249*.. A10 A14 A16
A19 S03
BMW Z3 141-170 225/35R19 K41 K43 K45 K71 0A1 A01 A02
R/C 85-110 225/35R19 K2b K41 K42 K43 K45 K46 K71 A04 A05 A08
e1*93/81*0029*.., 85-125 225/35R19 K41 K43 K45 K71 Z3N A09 A12 A14
e1*98/14*0029*.. A16 A19 K1c
LK6 S01
BMW Z4 110-195 225/35R19 K14 K1a K2b 0A1 A01 A02
Z85 110-195 235/35R19 G01 K14 K1c K2b K41 A04 A05 A08
e1*2001/116*0219*.. 110-195 245/30R19 K14 K1c K2b A09 A12 A14
110-195 255/30R19 K2c K42 K56 R03 R70 A16 A19 Cbo
Cpe V19 S01
Mini Countryman 66-135 225/35R19 K1a K1b K2a K2b T88 0A1 A01 A02
UKL/X, -/N1 66-135 225/40R19 K1a K1b K2a K2b K6v A04 A05 A08
e1*2007/46*0496*..; 66-135 235/35R19 K1c K2c K6v A09 A12 A14
e24*2007/46*0023*.. A16 A19 A57
- One, Cooper, -/D/-S/- Y85 S05
SD
Mini Paceman 82-135 225/35R19 K1a K1b K2a K2b T88 0A1 A01 A02
UKL-C/X 82-135 225/40R19 K1a K1b K2a K2b K6v A04 A05 A08
e1*2007/46*0563*..; 82-135 235/35R19 K1c K2c K6v A09 A12 A14
- Cooper -/D/-S/-SD A16 A19 A57
Cpe S05
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 6 von 12
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

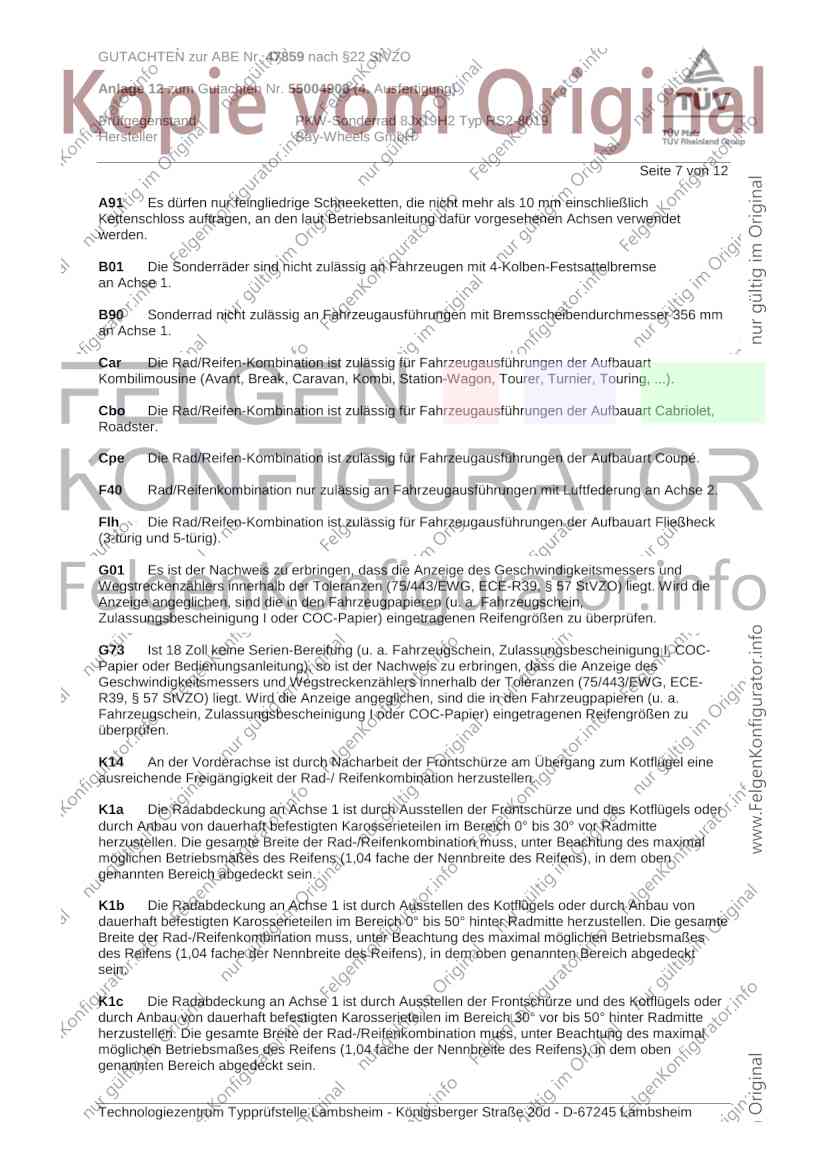

Seite 7 von 12
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

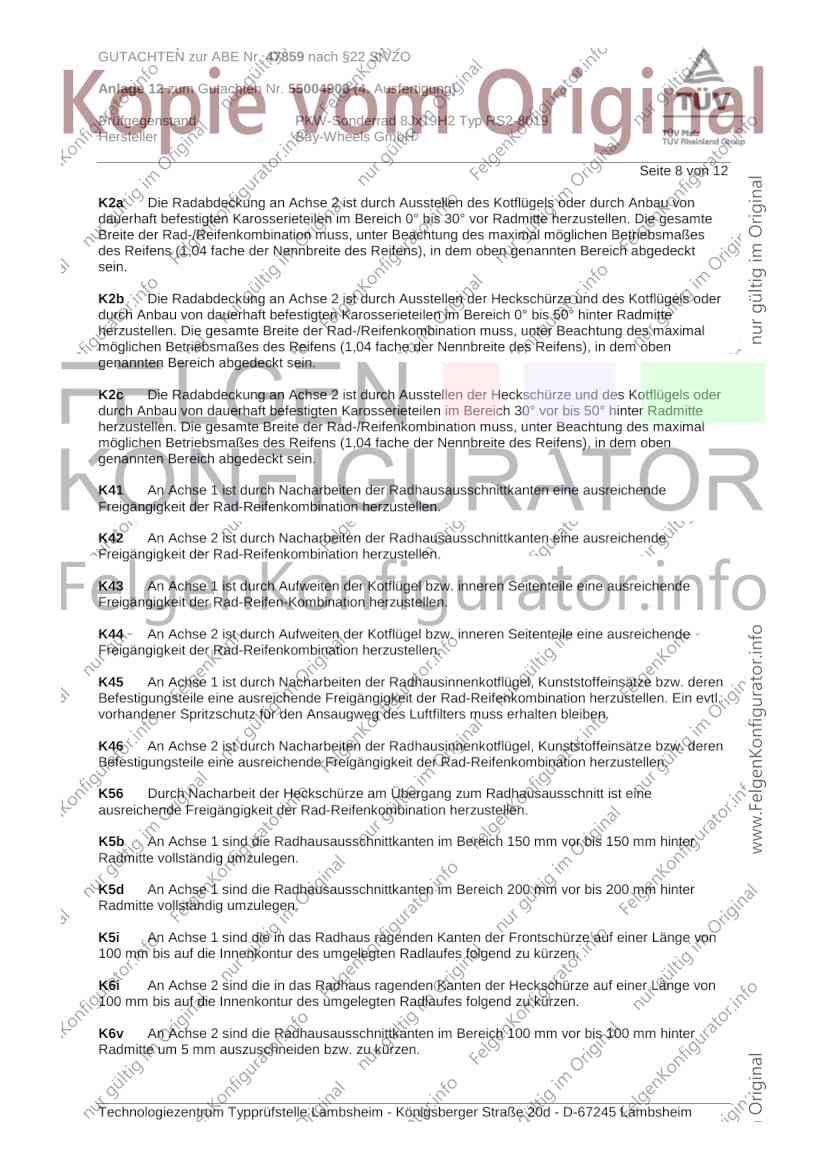

Seite 8 von 12
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

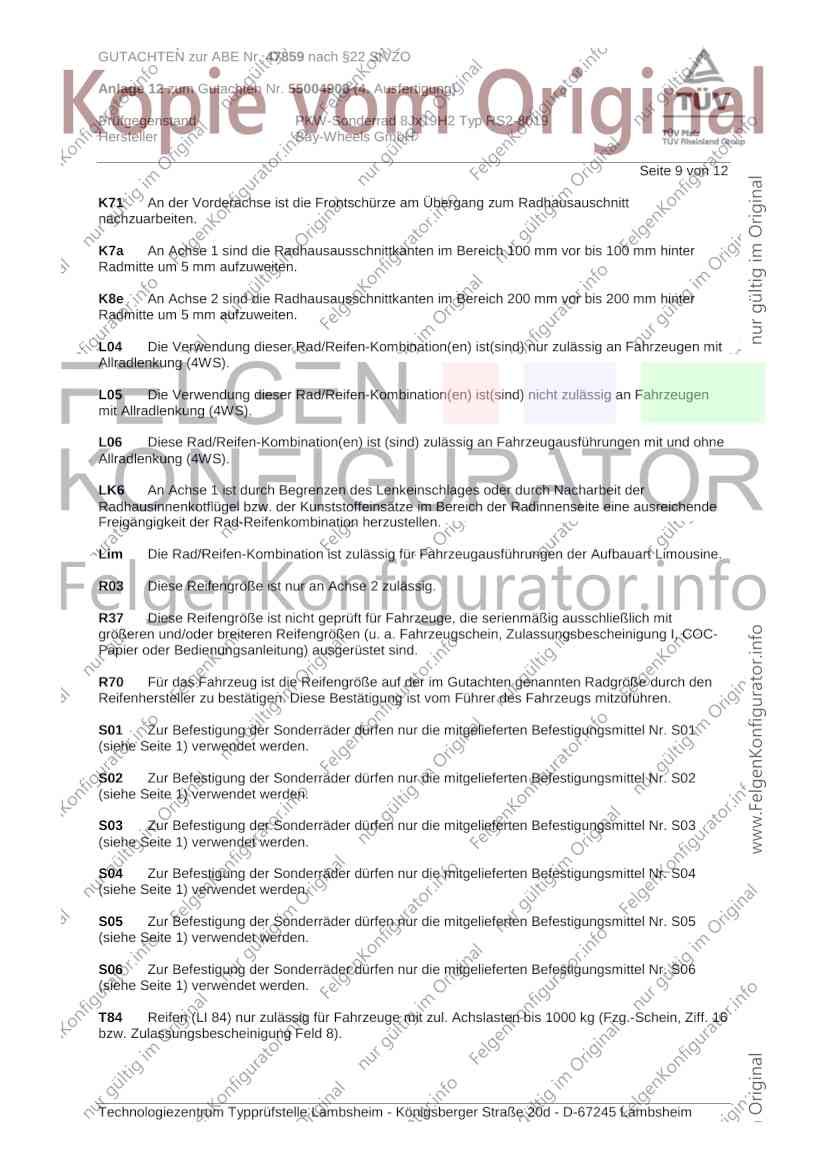

Seite 9 von 12
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

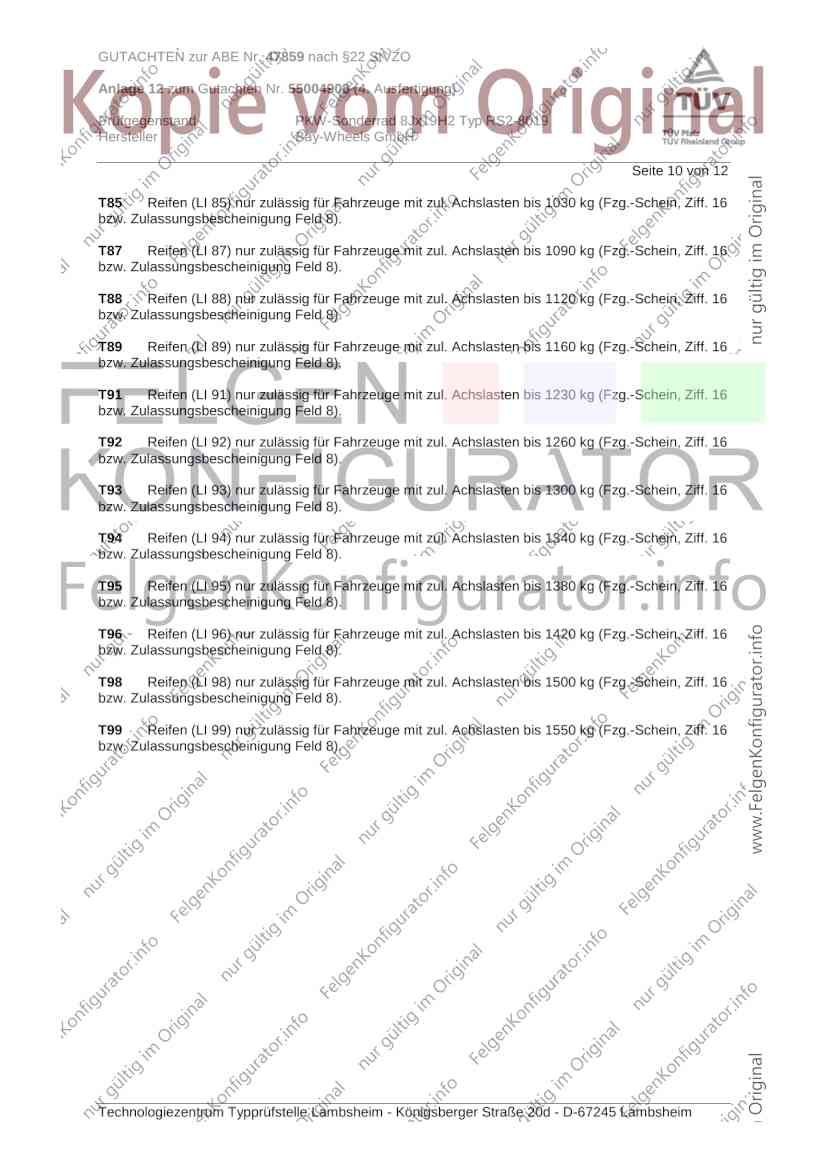

Seite 10 von 12
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH

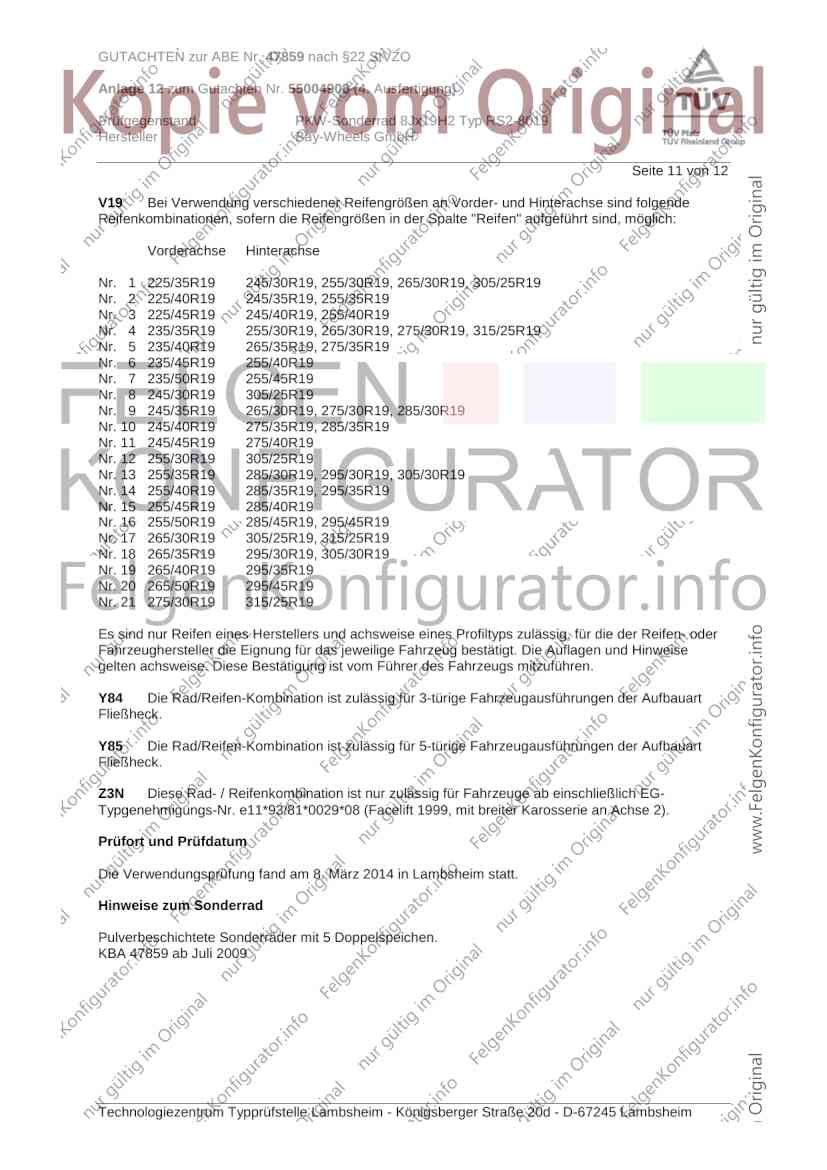

Seite 11 von 12
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. März 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
KBA 47859 ab Juli 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47859 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55004908 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RS2-8019
Hersteller Bay-Wheels GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. März 2014
Tufan 00207444.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
