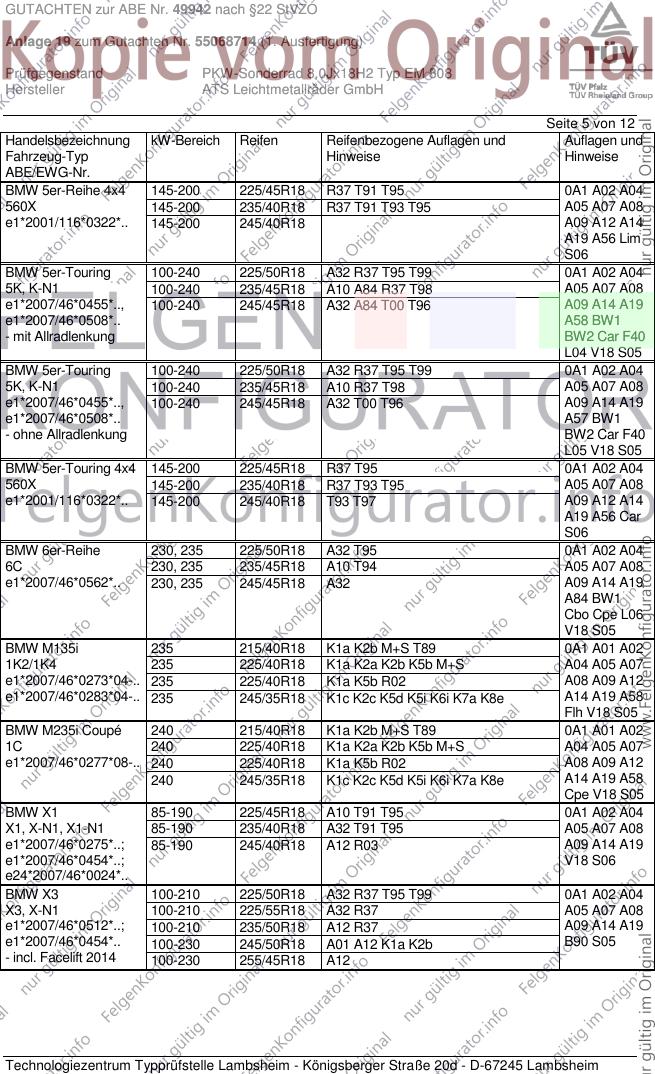

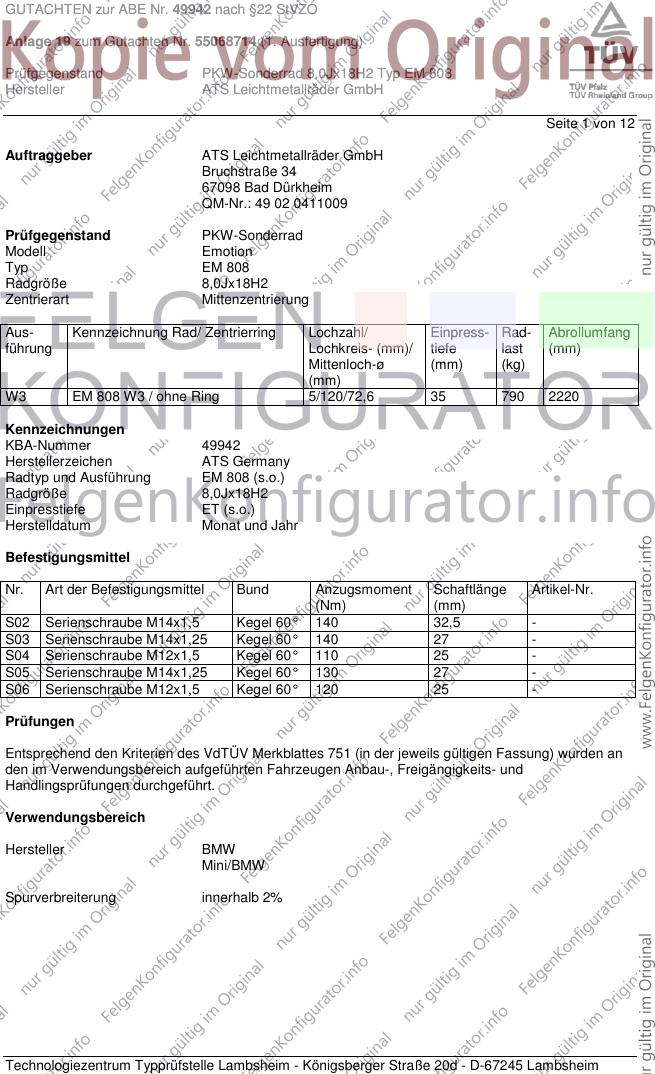

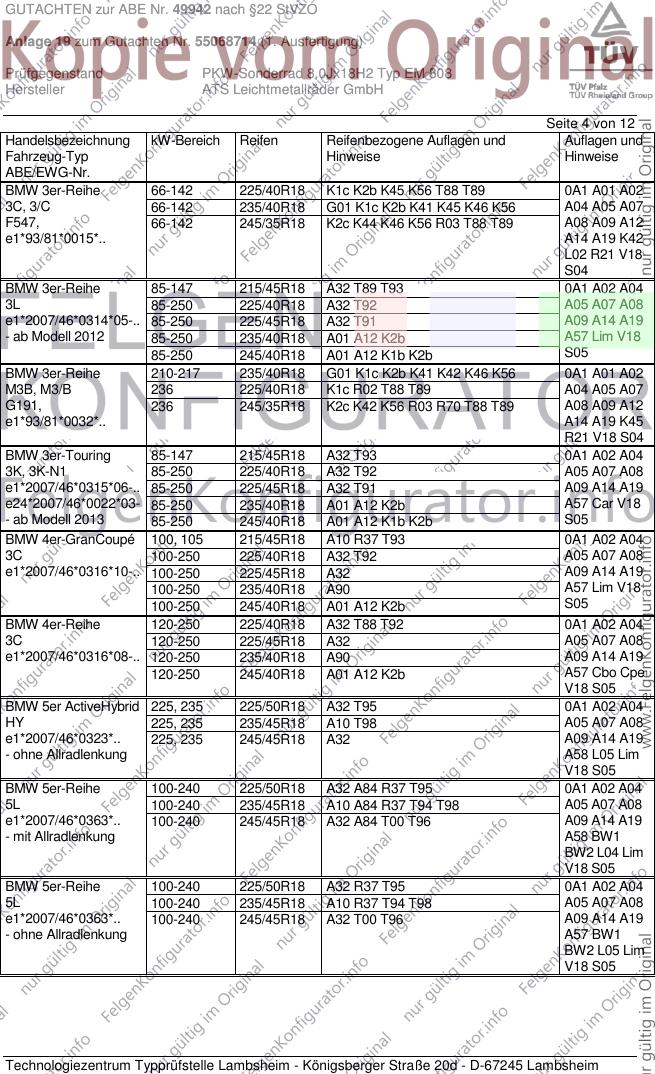

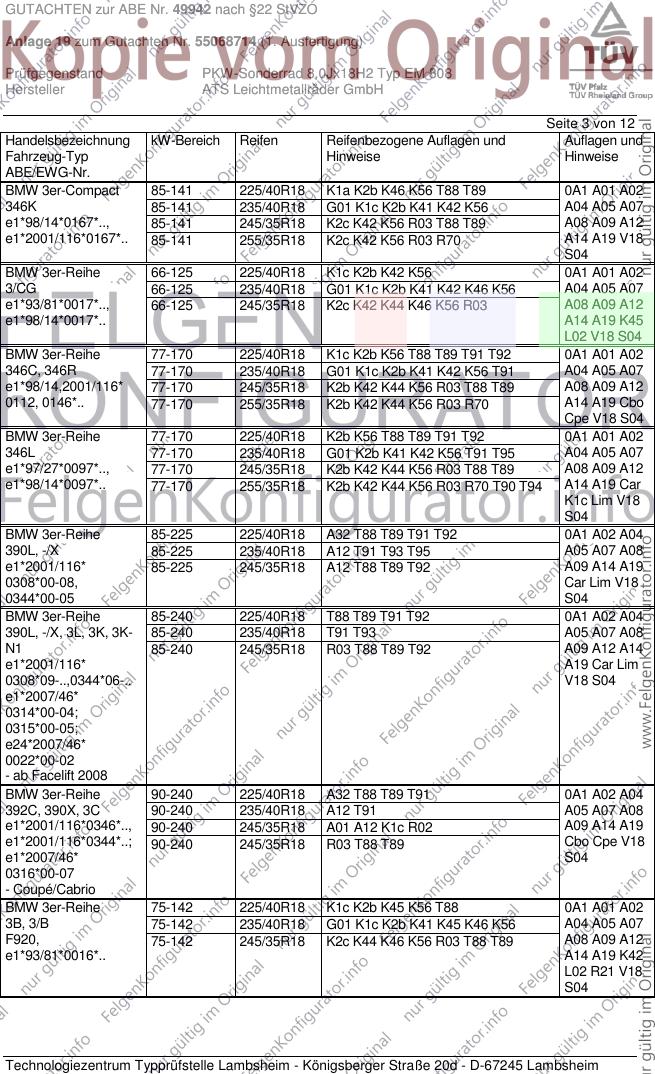

GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 12
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Emotion
Typ EM 808
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 EM 808 W3 / ohne Ring 5/120/72,6 35 790 2220
Kennzeichnungen
KBA-Nummer 49942
Herstellerzeichen ATS Germany
Radtyp und Ausführung EM 808 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5 -
S03 Serienschraube M14x1,25 Kegel 60° 140 27 -
S04 Serienschraube M12x1,5 Kegel 60° 110 25 -
S05 Serienschraube M14x1,25 Kegel 60° 130 27 -
S06 Serienschraube M12x1,5 Kegel 60° 120 25 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%

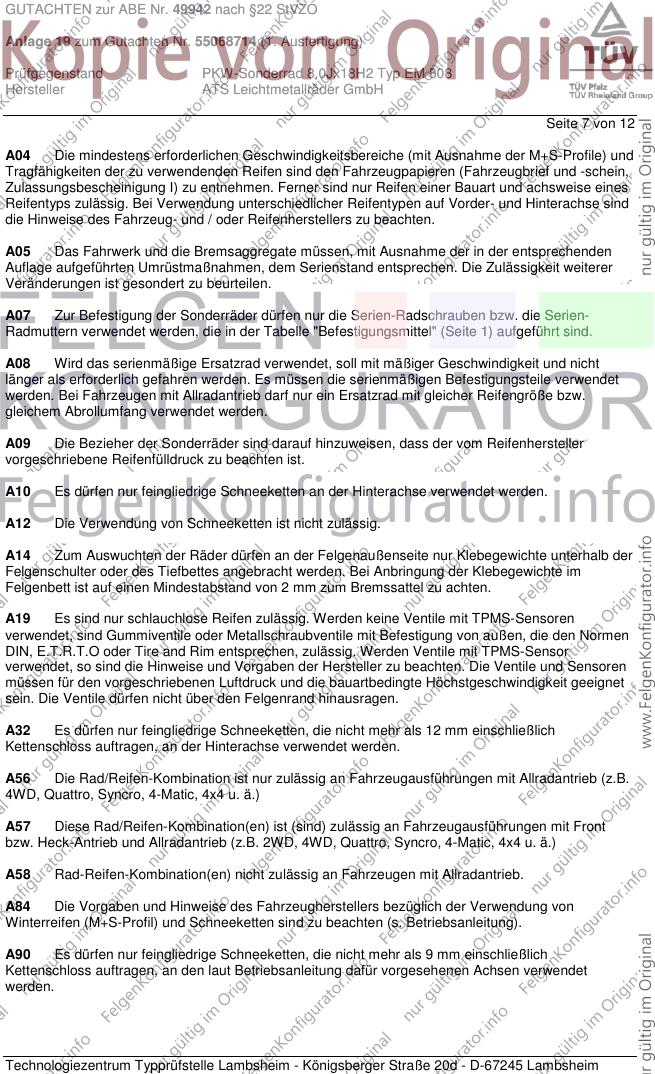

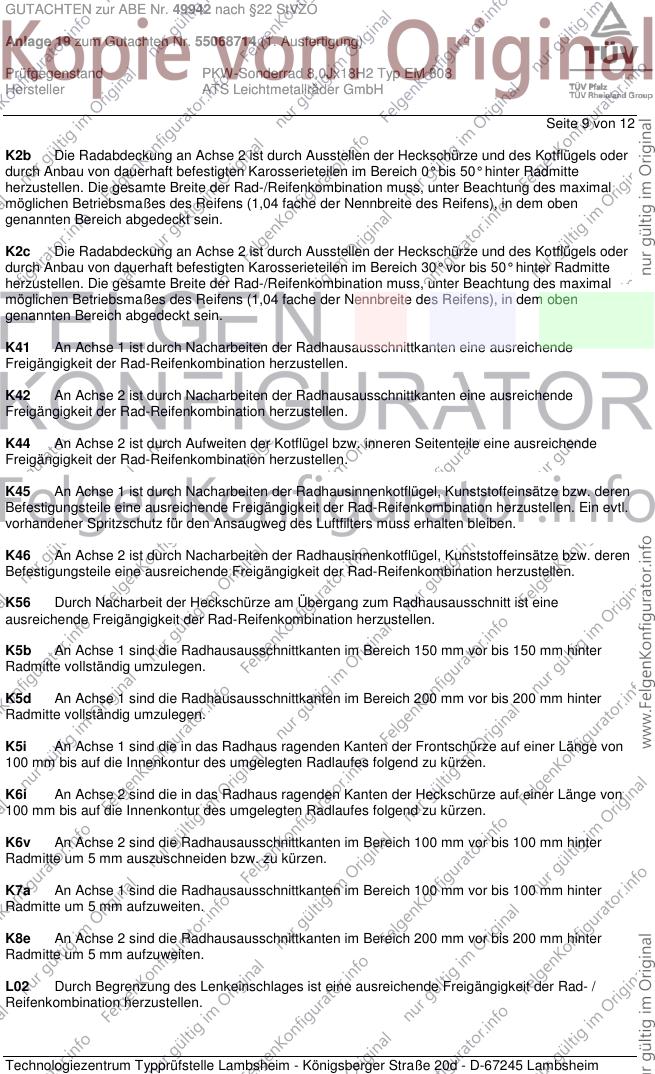

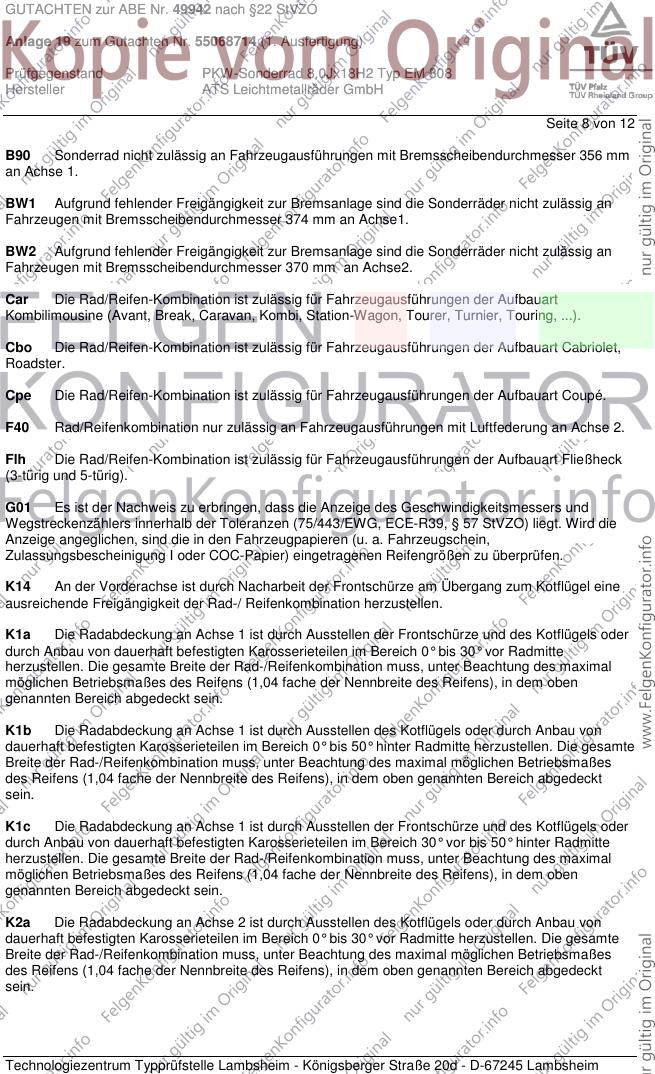

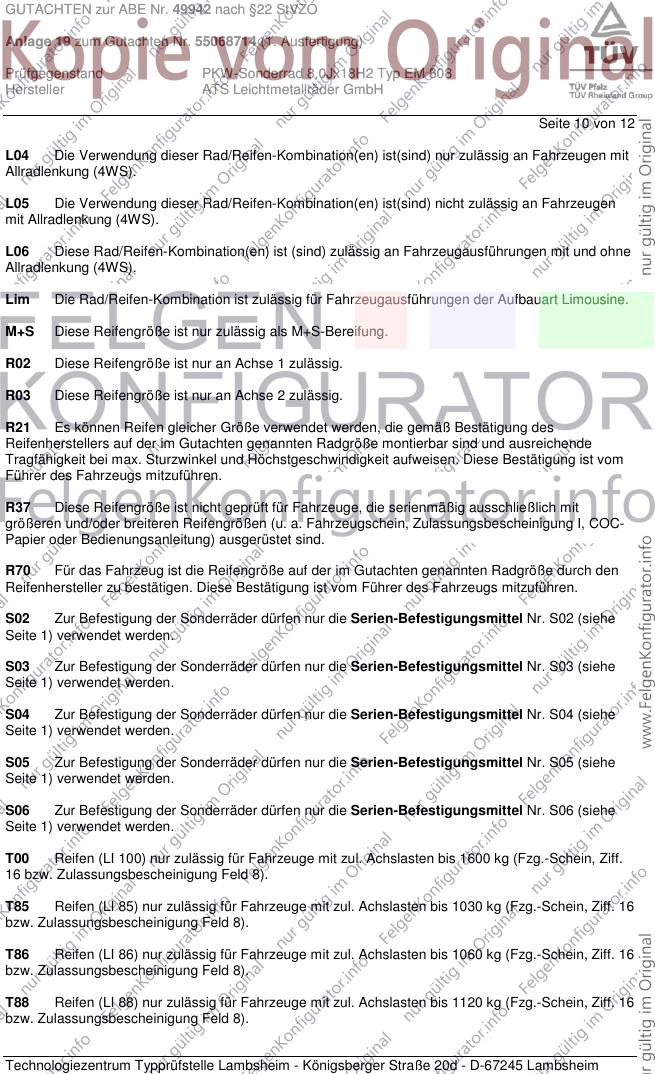

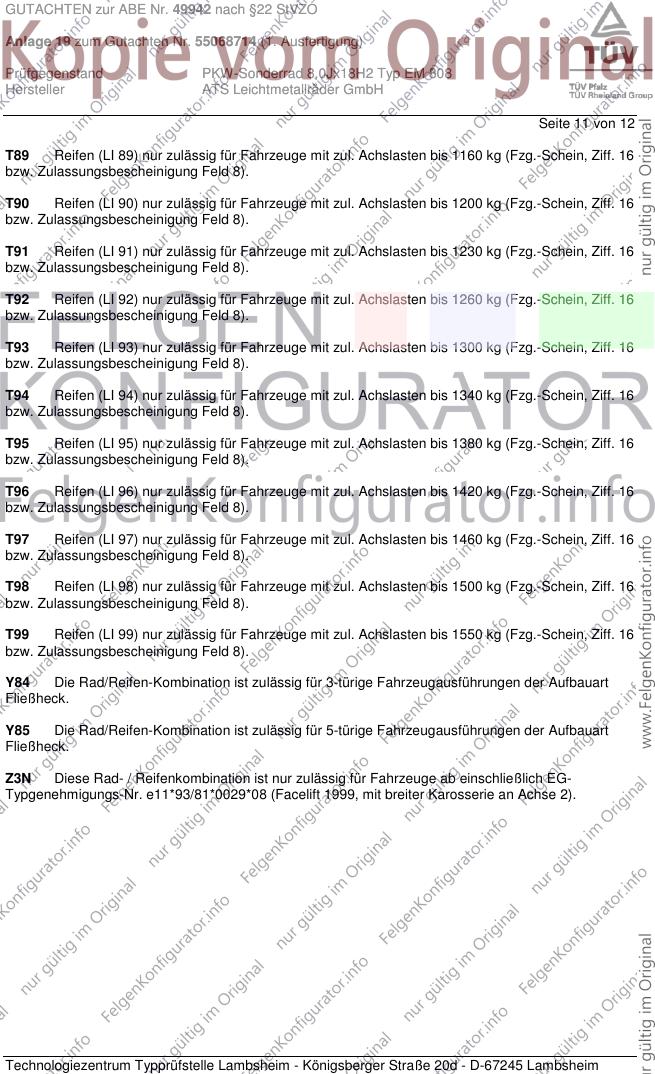

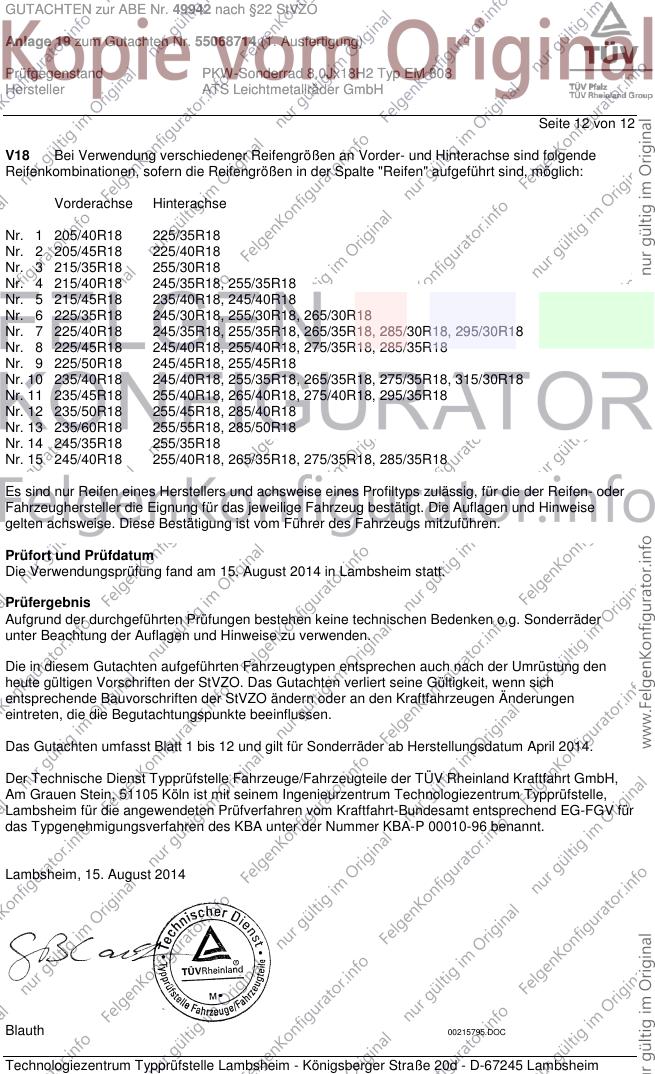

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c R70 T86 T90 0A1 A01 A02
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A04 A05 A07
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K46 T88 A08 A09 A12
e1*2007/46* 100-240 245/35R18 K2b K42 K44 K46 R03 T88 A14 A19 Cbo
0277*00-07 225-240 205/45R18 K1c R02 R70 Cpe V18 S04
- Coupé, Cabrio 225-240 215/40R18 K1c K41 R02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/45R18 K1a R70 T86 T90 0A1 A01 A02
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A04 A05 A07
e1*2001/116* 85-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 A08 A09 A12
0287*00-09 85-195 245/35R18 K2b K42 K44 K46 R03 T88 T89 A14 A19 Flh
V18 S04
BMW 1er-Reihe 66-195 205/45R18 K1a R70 T86 T90 0A1 A01 A02
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A04 A05 A07
e1*2001/116* 66-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 A08 A09 A12
0287*10-.., 66-195 245/35R18 K2b K42 K44 K46 R03 T88 T89 A14 A19 Flh
e1*2007/46*, V18 S04
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 215/40R18 K1a K2b T89 0A1 A01 A02
1K2 70-175 225/40R18 K1a K2a K2b K5b T88 T92 A04 A05 A07
e1*2007/46*0273*04-.. 70-175 235/35R18 K1c K2c K5d K8e T86 T90 A08 A09 A12
- ab Modelljahr 2013 70-175 235/40R18 K1c K2c K5d K8e A14 A19 A58
- 3 Türer 70-175 245/35R18 K1c K2c K5d K5i K6i K7a K8e T88 V18 Y84 S05
T92
BMW 1er-Reihe 70-175 215/40R18 K1a K2b T89 0A1 A01 A02
1K4 70-175 225/40R18 K1a K2a K2b K5b T88 T92 A04 A05 A07
e1*2007/46*0283*04-.. 70-175 235/35R18 K1c K2c K5d K8e T86 T90 A08 A09 A12
- ab Modelljahr 2012 70-175 235/40R18 K1c K2c K5d K8e A14 A19 A58
- 5 Türer 70-175 245/35R18 K1c K2c K5d K5i K6i K7a K8e T88 V18 Y85 S05
T92
BMW 2er-Coupé 100-160 215/40R18 K1a K2b T89 0A1 A01 A02
1C 100-160 225/40R18 K1a K2a K2b K5b A04 A05 A07
e1*2007/46*0277*08-.. 100-160 235/35R18 K1c K2c K5d K8e A08 A09 A12
100-160 235/40R18 K1c K2c K5d K8e A14 A19 A58
100-160 245/35R18 K1c K2c K5d K5i K6i K7a K8e Cpe V18 S05
BMW 3er GT 100-250 225/50R18 A32 0A1 A02 A04
3-V 100-250 235/45R18 A10 A05 A07 A08
e1*2007/46*0559*.. 100-250 235/50R18 A12 A09 A14 A19
100-250 245/45R18 A12 A57 Flh V18
100-250 255/45R18 A12 S05
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K56 T88 T89 T92 0A1 A01 A02
346X 135-170 235/40R18 K1c K2b K41 K42 K56 T91 T95 A04 A05 A07
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A08 A09 A12
0144*.. 135-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94 A14 A19 Car
Lim V18 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 225/40R18 K1a K2b K46 K56 T88 T89 0A1 A01 A02
346K 85-141 235/40R18 G01 K1c K2b K41 K42 K56 A04 A05 A07
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 A08 A09 A12
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03 R70 A14 A19 V18
S04
BMW 3er-Reihe 66-125 225/40R18 K1c K2b K42 K56 0A1 A01 A02
3/CG 66-125 235/40R18 G01 K1c K2b K41 K42 K46 K56 A04 A05 A07
e1*93/81*0017*.., 66-125 245/35R18 K2c K42 K44 K46 K56 R03 A08 A09 A12
e1*98/14*0017*.. A14 A19 K45
L02 V18 S04
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 0A1 A01 A02
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K56 T91 A04 A05 A07
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A08 A09 A12
0112, 0146*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 A14 A19 Cbo
Cpe V18 S04
BMW 3er-Reihe 77-170 225/40R18 K2b K56 T88 T89 T91 T92 0A1 A01 A02
346L 77-170 235/40R18 G01 K2b K41 K42 K56 T91 T95 A04 A05 A07
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A08 A09 A12
e1*98/14*0097*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94 A14 A19 Car
K1c Lim V18
S04
BMW 3er-Reihe 85-225 225/40R18 A32 T88 T89 T91 T92 0A1 A02 A04
390L, -/X 85-225 235/40R18 A12 T91 T93 T95 A05 A07 A08
e1*2001/116* 85-225 245/35R18 A12 T88 T89 T92 A09 A14 A19
0308*00-08, Car Lim V18
0344*00-05 S04
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T93 A05 A07 A08
N1 85-240 245/35R18 R03 T88 T89 T92 A09 A12 A14
e1*2001/116* A19 Car Lim
0308*09-..,0344*06-.. V18 S04
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 A32 T88 T89 T91 0A1 A02 A04
392C, 390X, 3C 90-240 235/40R18 A12 T91 A05 A07 A08
e1*2001/116*0346*.., 90-240 245/35R18 A01 A12 K1c R02 A09 A14 A19
e1*2001/116*0344*..; 90-240 245/35R18 R03 T88 T89 Cbo Cpe V18
e1*2007/46* S04
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1c K2b K45 K56 T88 0A1 A01 A02
3B, 3/B 75-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A04 A05 A07
F920, 75-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 A08 A09 A12
e1*93/81*0016*.. A14 A19 K42
L02 R21 V18
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 66-142 225/40R18 K1c K2b K45 K56 T88 T89 0A1 A01 A02
3C, 3/C 66-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A04 A05 A07
F547, 66-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 A08 A09 A12
e1*93/81*0015*.. A14 A19 K42
L02 R21 V18
S04
BMW 3er-Reihe 85-147 215/45R18 A32 T89 T93 0A1 A02 A04
3L 85-250 225/40R18 A32 T92 A05 A07 A08
e1*2007/46*0314*05-.. 85-250 225/45R18 A32 T91 A09 A14 A19
- ab Modell 2012 85-250 235/40R18 A01 A12 K2b A57 Lim V18
85-250 245/40R18 A01 A12 K1b K2b S05
BMW 3er-Reihe 210-217 235/40R18 G01 K1c K2b K41 K42 K46 K56 0A1 A01 A02
M3B, M3/B 236 225/40R18 K1c R02 T88 T89 A04 A05 A07
G191, 236 245/35R18 K2c K42 K56 R03 R70 T88 T89 A08 A09 A12
e1*93/81*0032*.. A14 A19 K45
R21 V18 S04
BMW 3er-Touring 85-147 215/45R18 A32 T93 0A1 A02 A04
3K, 3K-N1 85-250 225/40R18 A32 T92 A05 A07 A08
e1*2007/46*0315*06-.. 85-250 225/45R18 A32 T91 A09 A14 A19
e24*2007/46*0022*03- 85-250 235/40R18 A01 A12 K2b A57 Car V18
- ab Modell 2013 85-250 245/40R18 A01 A12 K1b K2b S05
BMW 4er-GranCoupé 100, 105 215/45R18 A10 R37 T93 0A1 A02 A04
3C 100-250 225/40R18 A32 T92 A05 A07 A08
e1*2007/46*0316*10-.. 100-250 225/45R18 A32 A09 A14 A19
100-250 235/40R18 A90 A57 Lim V18
100-250 245/40R18 A01 A12 K2b S05
BMW 4er-Reihe 120-250 225/40R18 A32 T88 T92 0A1 A02 A04
3C 120-250 225/45R18 A32 A05 A07 A08
e1*2007/46*0316*08-.. 120-250 235/40R18 A90 A09 A14 A19
120-250 245/40R18 A01 A12 K2b A57 Cbo Cpe
V18 S05
BMW 5er ActiveHybrid 225, 235 225/50R18 A32 T95 0A1 A02 A04
HY 225, 235 235/45R18 A10 T98 A05 A07 A08
e1*2007/46*0323*.. 225, 235 245/45R18 A32 A09 A14 A19
- ohne Allradlenkung A58 L05 Lim
V18 S05
BMW 5er-Reihe 100-240 225/50R18 A32 A84 R37 T95 0A1 A02 A04
5L 100-240 235/45R18 A10 A84 R37 T94 T98 A05 A07 A08
e1*2007/46*0363*.. 100-240 245/45R18 A32 A84 T00 T96 A09 A14 A19
- mit Allradlenkung A58 BW1
BW2 L04 Lim
V18 S05
BMW 5er-Reihe 100-240 225/50R18 A32 R37 T95 0A1 A02 A04
5L 100-240 235/45R18 A10 R37 T94 T98 A05 A07 A08
e1*2007/46*0363*.. 100-240 245/45R18 A32 T00 T96 A09 A14 A19
- ohne Allradlenkung A57 BW1
BW2 L05 Lim
V18 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 0A1 A02 A04
560X 145-200 235/40R18 R37 T91 T93 T95 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/40R18 A09 A12 A14
A19 A56 Lim
S06
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 0A1 A02 A04
5K, K-N1 100-240 235/45R18 A10 A84 R37 T98 A05 A07 A08
e1*2007/46*0455*.., 100-240 245/45R18 A32 A84 T00 T96 A09 A14 A19
e1*2007/46*0508*.. A58 BW1
- mit Allradlenkung BW2 Car F40
L04 V18 S05
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 0A1 A02 A04
5K, K-N1 100-240 235/45R18 A10 R37 T98 A05 A07 A08
e1*2007/46*0455*.., 100-240 245/45R18 A32 T00 T96 A09 A14 A19
e1*2007/46*0508*.. A57 BW1
- ohne Allradlenkung BW2 Car F40
L05 V18 S05
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 0A1 A02 A04
560X 145-200 235/40R18 R37 T93 T95 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97 A09 A12 A14
A19 A56 Car
S06
BMW 6er-Reihe 230, 235 225/50R18 A32 T95 0A1 A02 A04
6C 230, 235 235/45R18 A10 T94 A05 A07 A08
e1*2007/46*0562*.. 230, 235 245/45R18 A32 A09 A14 A19
A84 BW1
Cbo Cpe L06
V18 S05
BMW M135i 235 215/40R18 K1a K2b M+S T89 0A1 A01 A02
1K2/1K4 235 225/40R18 K1a K2a K2b K5b M+S A04 A05 A07
e1*2007/46*0273*04-.. 235 225/40R18 K1a K5b R02 A08 A09 A12
e1*2007/46*0283*04-.. 235 245/35R18 K1c K2c K5d K5i K6i K7a K8e A14 A19 A58
Flh V18 S05
BMW M235i Coupé 240 215/40R18 K1a K2b M+S T89 0A1 A01 A02
1C 240 225/40R18 K1a K2a K2b K5b M+S A04 A05 A07
e1*2007/46*0277*08-.. 240 225/40R18 K1a K5b R02 A08 A09 A12
240 245/35R18 K1c K2c K5d K5i K6i K7a K8e A14 A19 A58
Cpe V18 S05
BMW X1 85-190 225/45R18 A10 T91 T95 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/40R18 A32 T91 T95 A05 A07 A08
e1*2007/46*0275*..; 85-190 245/40R18 A12 R03 A09 A14 A19
e1*2007/46*0454*..; V18 S06
e24*2007/46*0024*..
BMW X3 100-210 225/50R18 A32 R37 T95 T99 0A1 A02 A04
X3, X-N1 100-210 225/55R18 A32 R37 A05 A07 A08
e1*2007/46*0512*..; 100-210 235/50R18 A12 R37 A09 A14 A19
e1*2007/46*0454*.. 100-230 245/50R18 A01 A12 K1a K2b B90 S05
- incl. Facelift 2014 100-230 255/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-210 235/50R18 A01 A12 K1b K2b 0A1 A02 A04
X83 100-210 245/45R18 A10 A05 A07 A08
e1*2001/116*0249*.. 100-210 255/45R18 A01 A12 K1b K2b A09 A14 A19
V18 S02
BMW Z3 141-170 225/40R18 Cbo Cpe 0A1 A01 A02
R/C 141-170 245/35R18 Cbo Cpe R03 A04 A05 A07
e1*93/81*0029*.., 85-110 225/40R18 Cbo K2b K42 A08 A09 A12
e1*98/14*0029*.. 85-110 245/35R18 Cbo K2b K42 K46 R03 A14 A19 K1c
85-125 225/40R18 Cbo Z3N K41 K45 L02
85-125 245/35R18 Cbo R03 Z3N V18 S04
BMW Z4 110-195 225/40R18 0A1 A02 A04
Z85 110-195 235/35R18 A01 K1c K2b A05 A07 A08
e1*2001/116*0219*.. 110-195 235/40R18 A01 G01 K14 K1c K2b A09 A12 A14
110-195 245/35R18 A01 K1c K2b A19 Cbo Cpe
110-195 255/35R18 A01 K2c R03 R70 V18 S04
BMW Z4-M 252 225/40R18 A10 M+S 0A1 A02 A04
M85 252 235/40R18 A01 A12 K14 K1a M+S A05 A07 A08
e1*2001/116*0364*.. A09 A14 A19
- Roadster/Coupé Cbo Cpe S04
Mini Countryman 66-135 215/45R18 K1a K1b K2b 0A1 A01 A02
UKL/X, -/N1 66-135 225/40R18 K1a K1b K2a K2b A04 A05 A07
e1*2007/46*0496*..; 66-135 225/45R18 K1a K1b K2a K2b K6v A08 A09 A12
e24*2007/46*0023*.. 66-135 235/40R18 K1c K2c A14 A19 A57
- One, Cooper, -/D/-S/- Y85 S03
SD
Mini Paceman 82-135 215/45R18 K1a K1b K2b 0A1 A01 A02
UKL-C/X 82-135 225/40R18 K1a K1b K2a K2b A04 A05 A07
e1*2007/46*0563*..; 82-135 225/45R18 K1a K1b K2a K2b K6v A08 A09 A12
- Cooper -/D/-S/-SD 82-135 235/40R18 K1c K2c A14 A19 A57
Cpe S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 12
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 12
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
BW2 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse2.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 12
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 12
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 11 von 12
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49942 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55068714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ EM 808
Hersteller ATS Leichtmetallräder GmbH
Seite 12 von 12
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. August 2014
Blauth 00215795.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
