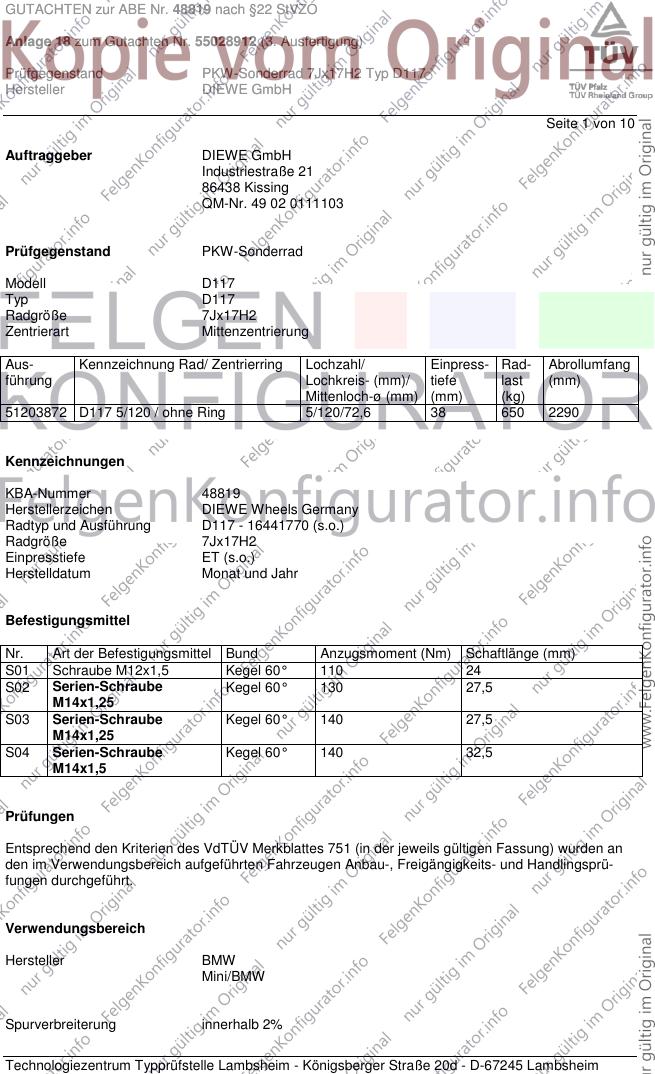

GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 1 von 10
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D117
Typ D117
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
51203872 D117 5/120 / ohne Ring 5/120/72,6 38 650 2290
Kennzeichnungen
KBA-Nummer 48819
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D117 - 16441770 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Serien-Schraube Kegel 60° 130 27,5
M14x1,25
S03 Serien-Schraube Kegel 60° 140 27,5
M14x1,25
S04 Serien-Schraube Kegel 60° 140 32,5
M14x1,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 2 von 10

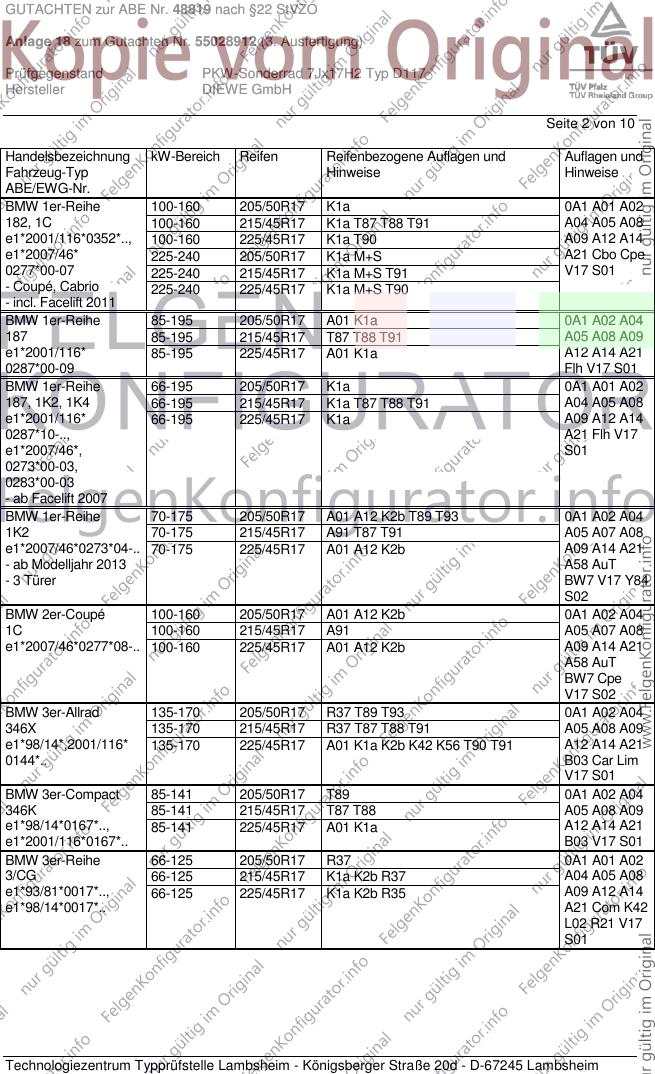

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1a 0A1 A01 A02
182, 1C 100-160 215/45R17 K1a T87 T88 T91 A04 A05 A08
e1*2001/116*0352*.., 100-160 225/45R17 K1a T90 A09 A12 A14
e1*2007/46* 225-240 205/50R17 K1a M+S A21 Cbo Cpe
0277*00-07 225-240 215/45R17 K1a M+S T91 V17 S01
- Coupé, Cabrio 225-240 225/45R17 K1a M+S T90
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/50R17 A01 K1a 0A1 A02 A04
187 85-195 215/45R17 T87 T88 T91 A05 A08 A09
e1*2001/116* 85-195 225/45R17 A01 K1a A12 A14 A21
0287*00-09 Flh V17 S01
BMW 1er-Reihe 66-195 205/50R17 K1a 0A1 A01 A02
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A04 A05 A08
e1*2001/116* 66-195 225/45R17 K1a A09 A12 A14
0287*10-.., A21 Flh V17
e1*2007/46*, S01
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 A01 A12 K2b T89 T93 0A1 A02 A04
1K2 70-175 215/45R17 A91 T87 T91 A05 A07 A08
e1*2007/46*0273*04-.. 70-175 225/45R17 A01 A12 K2b A09 A14 A21
- ab Modelljahr 2013 A58 AuT
- 3 Türer BW7 V17 Y84
S02
BMW 2er-Coupé 100-160 205/50R17 A01 A12 K2b 0A1 A02 A04
1C 100-160 215/45R17 A91 A05 A07 A08
e1*2007/46*0277*08-.. 100-160 225/45R17 A01 A12 K2b A09 A14 A21
A58 AuT
BW7 Cpe
V17 S02
BMW 3er-Allrad 135-170 205/50R17 R37 T89 T93 0A1 A02 A04
346X 135-170 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*98/14*,2001/116* 135-170 225/45R17 A01 K1a K2b K42 K56 T90 T91 A12 A14 A21
0144*.. B03 Car Lim
V17 S01
BMW 3er-Compact 85-141 205/50R17 T89 0A1 A02 A04
346K 85-141 215/45R17 T87 T88 A05 A08 A09
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a A12 A14 A21
e1*2001/116*0167*.. B03 V17 S01
BMW 3er-Reihe 66-125 205/50R17 R37 0A1 A01 A02
3/CG 66-125 215/45R17 K1a K2b R37 A04 A05 A08
e1*93/81*0017*.., 66-125 225/45R17 K1a K2b R35 A09 A12 A14
e1*98/14*0017*.. A21 Com K42
L02 R21 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 3 von 10

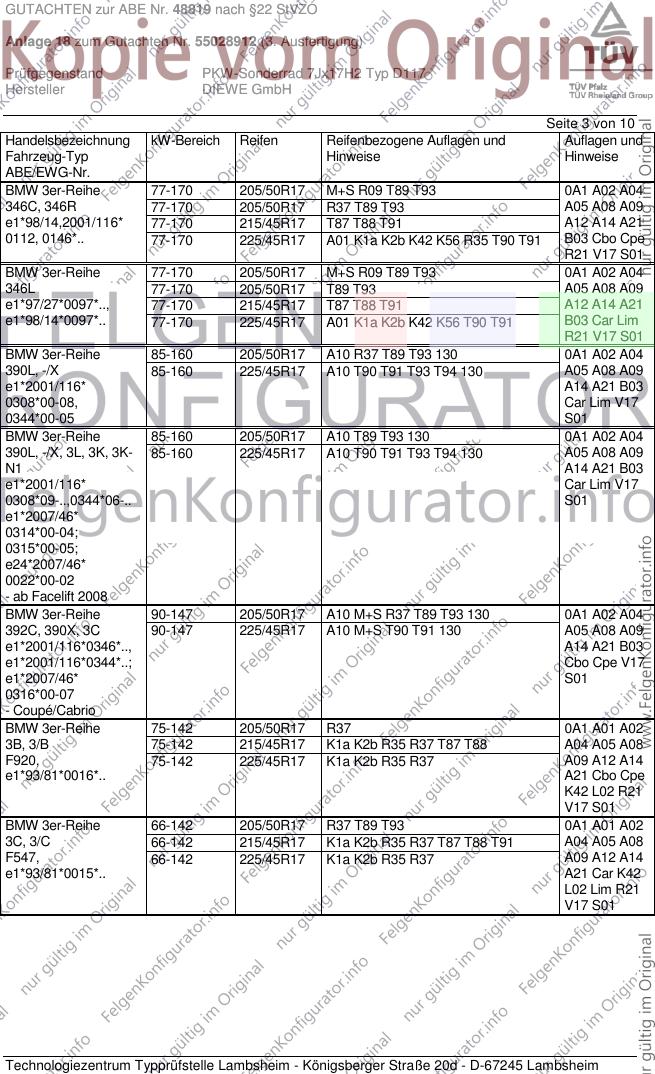

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 0A1 A02 A04
346C, 346R 77-170 205/50R17 R37 T89 T93 A05 A08 A09
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 A12 A14 A21
0112, 0146*.. 77-170 225/45R17 A01 K1a K2b K42 K56 R35 T90 T91 B03 Cbo Cpe
R21 V17 S01
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 0A1 A02 A04
346L 77-170 205/50R17 T89 T93 A05 A08 A09
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 A12 A14 A21
e1*98/14*0097*.. 77-170 225/45R17 A01 K1a K2b K42 K56 T90 T91 B03 Car Lim
R21 V17 S01
BMW 3er-Reihe 85-160 205/50R17 A10 R37 T89 T93 130 0A1 A02 A04
390L, -/X 85-160 225/45R17 A10 T90 T91 T93 T94 130 A05 A08 A09
e1*2001/116* A14 A21 B03
0308*00-08, Car Lim V17
0344*00-05 S01
BMW 3er-Reihe 85-160 205/50R17 A10 T89 T93 130 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-160 225/45R17 A10 T90 T91 T93 T94 130 A05 A08 A09
N1 A14 A21 B03
e1*2001/116* Car Lim V17
0308*09-..,0344*06-.. S01
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/50R17 A10 M+S R37 T89 T93 130 0A1 A02 A04
392C, 390X, 3C 90-147 225/45R17 A10 M+S T90 T91 130 A05 A08 A09
e1*2001/116*0346*.., A14 A21 B03
e1*2001/116*0344*..; Cbo Cpe V17
e1*2007/46* S01
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 205/50R17 R37 0A1 A01 A02
3B, 3/B 75-142 215/45R17 K1a K2b R35 R37 T87 T88 A04 A05 A08
F920, 75-142 225/45R17 K1a K2b R35 R37 A09 A12 A14
e1*93/81*0016*.. A21 Cbo Cpe
K42 L02 R21
V17 S01
BMW 3er-Reihe 66-142 205/50R17 R37 T89 T93 0A1 A01 A02
3C, 3/C 66-142 215/45R17 K1a K2b R35 R37 T87 T88 T91 A04 A05 A08
F547, 66-142 225/45R17 K1a K2b R35 R37 A09 A12 A14
e1*93/81*0015*.. A21 Car K42
L02 Lim R21
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-147 205/50R17 A11 T89 T93 0A1 A02 A04
3L 85-147 205/55R17 A11 T91 A05 A07 A08
e1*2007/46*0314*05-.. 85-147 215/50R17 A11 T91 A09 A14 A21
- ab Modell 2012 85-147 215/55R17 A11 A57 BW7 Lim
85-147 225/45R17 A11 T91 V17 S02
85-147 225/50R17 A11
85-147 235/50R17 A12
BMW 3er-Touring 85-147 205/50R17 A11 T93 130 0A1 A02 A04
3K, 3K-N1 85-147 205/55R17 A11 T91 130 A05 A07 A08
e1*2007/46*0315*06-.. 85-147 215/50R17 A11 T91 130 A09 A14 A21
e24*2007/46*0022*03- 85-147 215/55R17 A11 130 A57 BW7 Car
- ab Modell 2013 85-147 225/45R17 A11 T91 130 V17 S02
85-147 225/50R17 A11 130
85-147 235/50R17 A12 130
BMW 4er-GranCoupé 100, 105 205/50R17 A10 T93 130 0A1 A02 A04
3C 100, 105 205/55R17 A10 130 A05 A07 A08
e1*2007/46*0316*10-.. 100, 105 215/50R17 A10 130 A09 A14 A21
100, 105 215/55R17 A10 130 A58 B01 B03
100, 105 225/45R17 A10 130 Lim V17 S02
100, 105 225/50R17 A10 130
100, 105 235/50R17 A12 130
BMW X3 100-160 215/60R17 A10 130 0A1 A02 A04
X83 100-160 225/55R17 A10 130 A05 A07 A08
e1*2001/116*0249*.. 100-160 235/55R17 A10 130 A09 A14 A21
100-160 245/50R17 A12 130 B03 S04
100-160 245/55R17 A12 130
100-200 215/60R17 A10 M+S R37 130
100-200 225/55R17 A10 M+S R37 130
100-200 235/55R17 A10 M+S 130
100-200 245/50R17 A12 M+S 130
100-200 245/55R17 A12 M+S 130
BMW Z3 141-170 225/45R17 Cbo Cpe 0A1 A01 A02
R/C 85-110 215/45R17 Cbo K2b K42 A04 A05 A08
e1*93/81*0029*.., 85-110 225/45R17 Cbo K2b K42 A09 A12 A14
e1*98/14*0029*.. 85-125 215/45R17 Cbo Z3N A21 K1a K41
85-125 225/45R17 Cbo Z3N S01
BMW Z4 110,125 205/50R17 R37 0A1 A02 A04
Z85 110,125 215/45R17 R37 A05 A08 A09
e1*2001/116*0219*.. 110-160 205/50R17 M+S A10 A14 A21
110-160 215/45R17 M+S B03 Cbo V17
110-160 225/45R17 S01
110-170 225/45R17 M+S
Mini Countryman 66-135 205/50R17 K1a K1b K2b 0A1 A01 A02
UKL/X, -/N1 66-135 205/55R17 K1a K1b K2b A04 A05 A07
e1*2007/46*0496*..; 66-135 215/50R17 K1a K1b K2b A08 A09 A12
e24*2007/46*0023*.. 66-135 215/55R17 K1a K1b K2b A14 A21 A57
- One, Cooper, -/D/-S/- 66-135 225/50R17 K1a K1b K2a K2b Y85 S03
SD 66-135 235/50R17 K1c K2c K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Paceman 82-135 205/50R17 K1a K1b K2b 0A1 A01 A02
UKL-C/X 82-135 205/55R17 K1a K1b K2b A04 A05 A07
e1*2007/46*0563*..; 82-135 215/50R17 K1a K1b K2b A08 A09 A12
- Cooper -/D/-S/-SD 82-135 215/55R17 K1a K1b K2b A14 A21 A57
82-135 225/50R17 K1a K1b K2a K2b Cpe S03
82-135 235/50R17 K1c K2c K6v
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 6 von 10

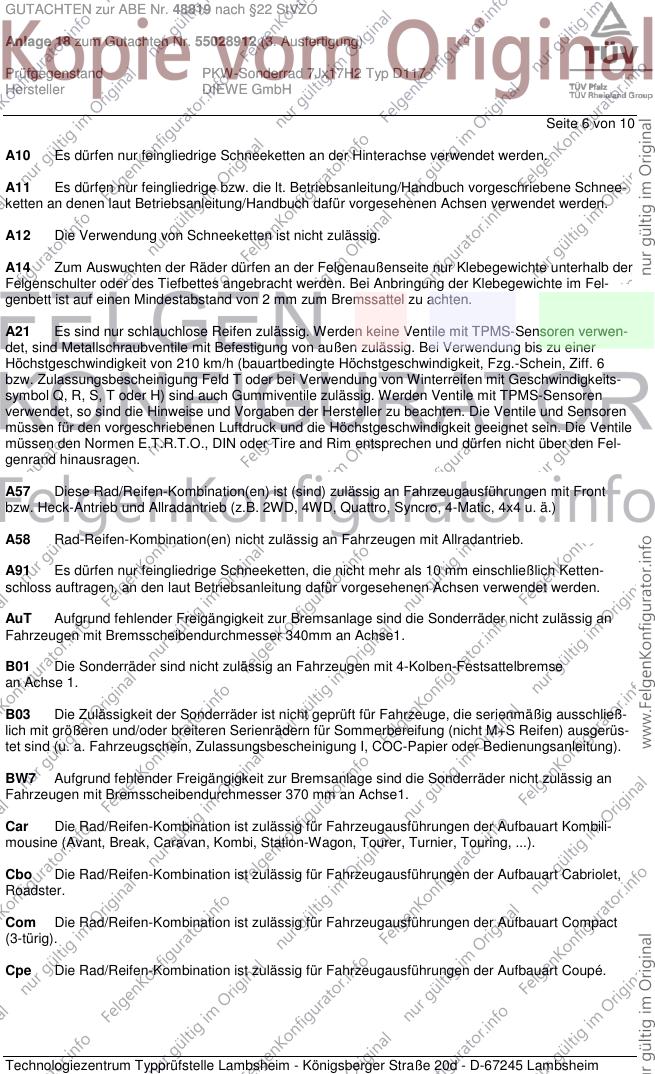

A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 7 von 10

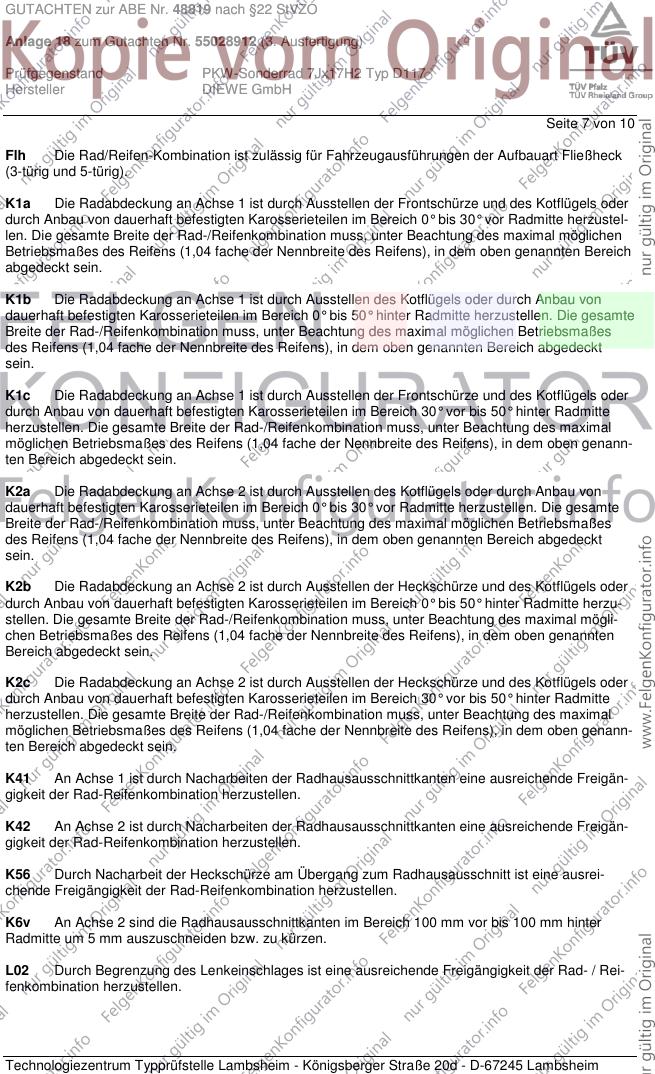

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 8 von 10
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 9 von 10

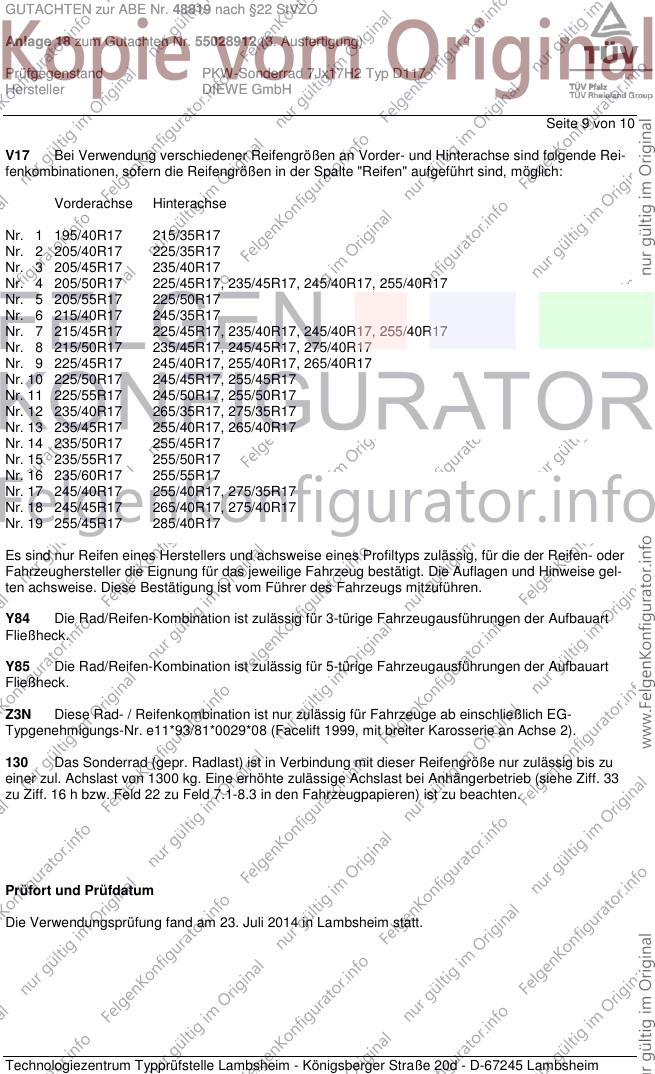

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Juli 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48819 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55028912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D117
Hersteller DIEWE GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Mai 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Juli 2014
Bohlander 00214566.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
