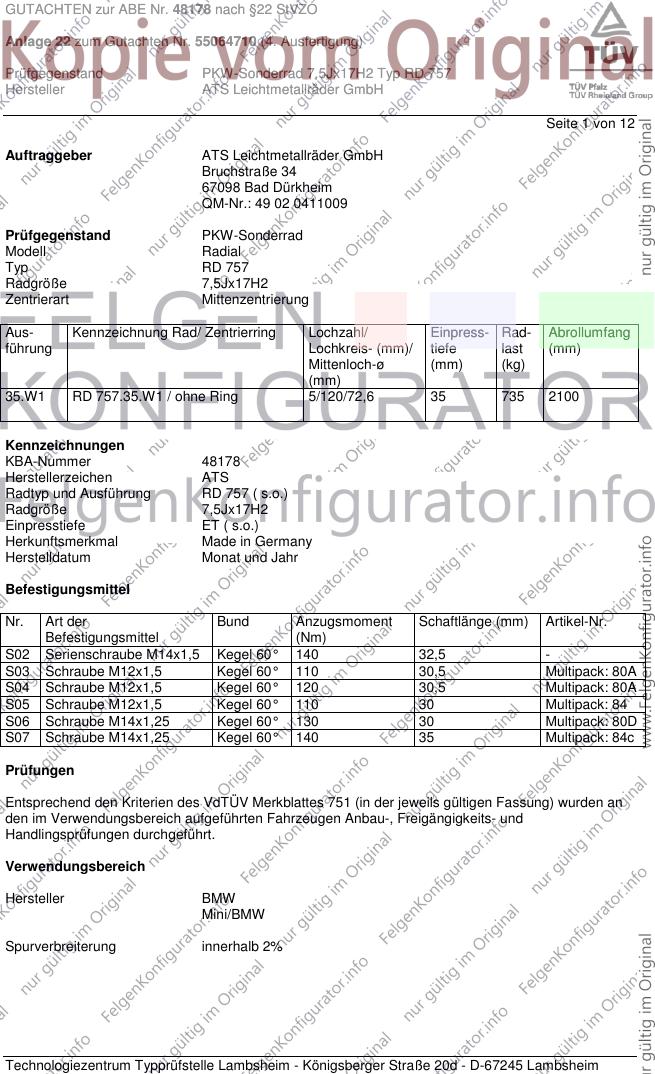

GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 12
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Radial
Typ RD 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
35.W1 RD 757.35.W1 / ohne Ring 5/120/72,6 35 735 2100
Kennzeichnungen
KBA-Nummer 48178
Herstellerzeichen ATS
Radtyp und Ausführung RD 757 ( s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET ( s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel (Nm)
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5 -
S03 Schraube M12x1,5 Kegel 60° 110 30,5 Multipack: 80A
S04 Schraube M12x1,5 Kegel 60° 120 30,5 Multipack: 80A
S05 Schraube M12x1,5 Kegel 60° 110 30 Multipack: 84
S06 Schraube M14x1,25 Kegel 60° 130 30 Multipack: 80D
S07 Schraube M14x1,25 Kegel 60° 140 35 Multipack: 84c
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

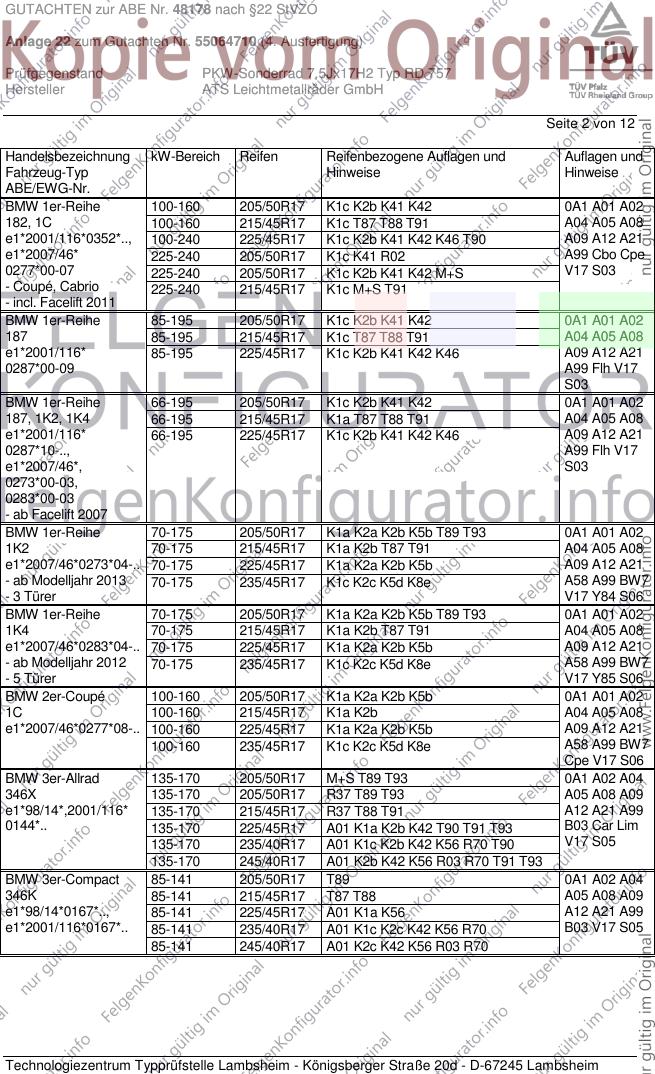

GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1c K2b K41 K42 0A1 A01 A02
182, 1C 100-160 215/45R17 K1c T87 T88 T91 A04 A05 A08
e1*2001/116*0352*.., 100-240 225/45R17 K1c K2b K41 K42 K46 T90 A09 A12 A21
e1*2007/46* 225-240 205/50R17 K1c K41 R02 A99 Cbo Cpe
0277*00-07 225-240 205/50R17 K1c K2b K41 K42 M+S V17 S03
- Coupé, Cabrio 225-240 215/45R17 K1c M+S T91
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/50R17 K1c K2b K41 K42 0A1 A01 A02
187 85-195 215/45R17 K1c T87 T88 T91 A04 A05 A08
e1*2001/116* 85-195 225/45R17 K1c K2b K41 K42 K46 A09 A12 A21
0287*00-09 A99 Flh V17
S03
BMW 1er-Reihe 66-195 205/50R17 K1c K2b K41 K42 0A1 A01 A02
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A04 A05 A08
e1*2001/116* 66-195 225/45R17 K1c K2b K41 K42 K46 A09 A12 A21
0287*10-.., A99 Flh V17
e1*2007/46*, S03
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 K1a K2a K2b K5b T89 T93 0A1 A01 A02
1K2 70-175 215/45R17 K1a K2b T87 T91 A04 A05 A08
e1*2007/46*0273*04-.. 70-175 225/45R17 K1a K2a K2b K5b A09 A12 A21
- ab Modelljahr 2013 70-175 235/45R17 K1c K2c K5d K8e A58 A99 BW7
- 3 Türer V17 Y84 S06
BMW 1er-Reihe 70-175 205/50R17 K1a K2a K2b K5b T89 T93 0A1 A01 A02
1K4 70-175 215/45R17 K1a K2b T87 T91 A04 A05 A08
e1*2007/46*0283*04-.. 70-175 225/45R17 K1a K2a K2b K5b A09 A12 A21
- ab Modelljahr 2012 70-175 235/45R17 K1c K2c K5d K8e A58 A99 BW7
- 5 Türer V17 Y85 S06
BMW 2er-Coupé 100-160 205/50R17 K1a K2a K2b K5b 0A1 A01 A02
1C 100-160 215/45R17 K1a K2b A04 A05 A08
e1*2007/46*0277*08-.. 100-160 225/45R17 K1a K2a K2b K5b A09 A12 A21
100-160 235/45R17 K1c K2c K5d K8e A58 A99 BW7
Cpe V17 S06
BMW 3er-Allrad 135-170 205/50R17 M+S T89 T93 0A1 A02 A04
346X 135-170 205/50R17 R37 T89 T93 A05 A08 A09
e1*98/14*,2001/116* 135-170 215/45R17 R37 T88 T91 A12 A21 A99
0144*.. 135-170 225/45R17 A01 K1a K2b K42 T90 T91 T93 B03 Car Lim
135-170 235/40R17 A01 K1c K2b K42 K56 R70 T90 V17 S05
135-170 245/40R17 A01 K2b K42 K56 R03 R70 T91 T93
BMW 3er-Compact 85-141 205/50R17 T89 0A1 A02 A04
346K 85-141 215/45R17 T87 T88 A05 A08 A09
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a K56 A12 A21 A99
e1*2001/116*0167*.. 85-141 235/40R17 A01 K1c K2c K42 K56 R70 B03 V17 S05
85-141 245/40R17 A01 K2c K42 K56 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

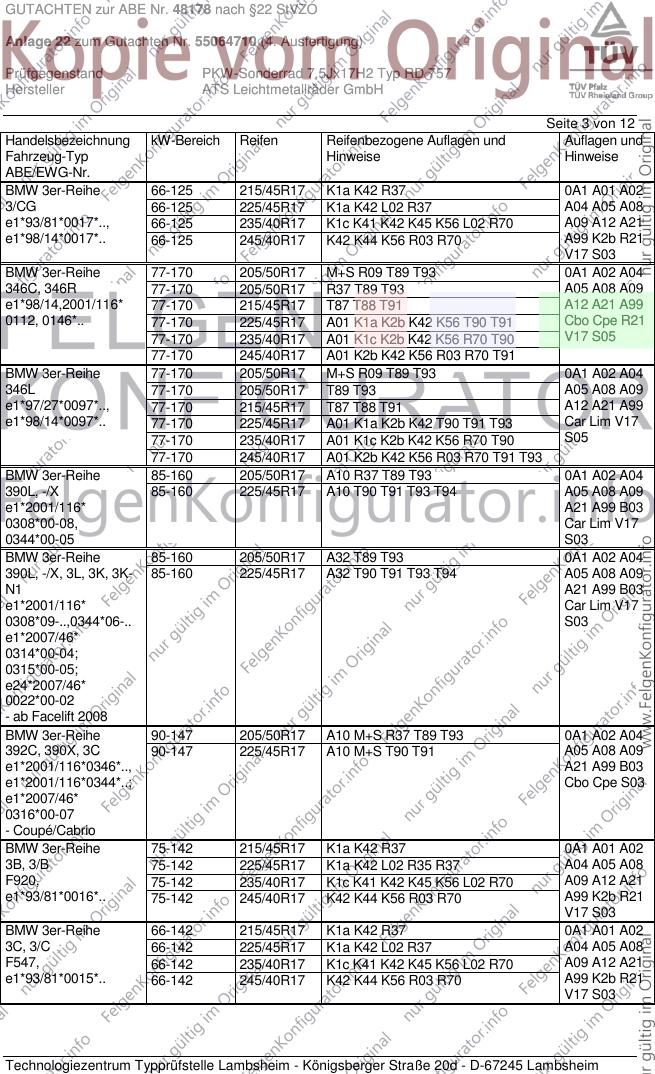

GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 66-125 215/45R17 K1a K42 R37 0A1 A01 A02
3/CG 66-125 225/45R17 K1a K42 L02 R37 A04 A05 A08
e1*93/81*0017*.., 66-125 235/40R17 K1c K41 K42 K45 K56 L02 R70 A09 A12 A21
e1*98/14*0017*.. 66-125 245/40R17 K42 K44 K56 R03 R70 A99 K2b R21
V17 S03
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 0A1 A02 A04
346C, 346R 77-170 205/50R17 R37 T89 T93 A05 A08 A09
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 A12 A21 A99
0112, 0146*.. 77-170 225/45R17 A01 K1a K2b K42 K56 T90 T91 Cbo Cpe R21
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90 V17 S05
77-170 245/40R17 A01 K2b K42 K56 R03 R70 T91
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 0A1 A02 A04
346L 77-170 205/50R17 T89 T93 A05 A08 A09
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 A12 A21 A99
e1*98/14*0097*.. 77-170 225/45R17 A01 K1a K2b K42 T90 T91 T93 Car Lim V17
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90 S05
77-170 245/40R17 A01 K2b K42 K56 R03 R70 T91 T93
BMW 3er-Reihe 85-160 205/50R17 A10 R37 T89 T93 0A1 A02 A04
390L, -/X 85-160 225/45R17 A10 T90 T91 T93 T94 A05 A08 A09
e1*2001/116* A21 A99 B03
0308*00-08, Car Lim V17
0344*00-05 S03
BMW 3er-Reihe 85-160 205/50R17 A32 T89 T93 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-160 225/45R17 A32 T90 T91 T93 T94 A05 A08 A09
N1 A21 A99 B03
e1*2001/116* Car Lim V17
0308*09-..,0344*06-.. S03
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/50R17 A10 M+S R37 T89 T93 0A1 A02 A04
392C, 390X, 3C 90-147 225/45R17 A10 M+S T90 T91 A05 A08 A09
e1*2001/116*0346*.., A21 A99 B03
e1*2001/116*0344*..; Cbo Cpe S03
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/45R17 K1a K42 R37 0A1 A01 A02
3B, 3/B 75-142 225/45R17 K1a K42 L02 R35 R37 A04 A05 A08
F920, 75-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 A09 A12 A21
e1*93/81*0016*.. 75-142 245/40R17 K42 K44 K56 R03 R70 A99 K2b R21
V17 S03
BMW 3er-Reihe 66-142 215/45R17 K1a K42 R37 0A1 A01 A02
3C, 3/C 66-142 225/45R17 K1a K42 L02 R37 A04 A05 A08
F547, 66-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 A09 A12 A21
e1*93/81*0015*.. 66-142 245/40R17 K42 K44 K56 R03 R70 A99 K2b R21
V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

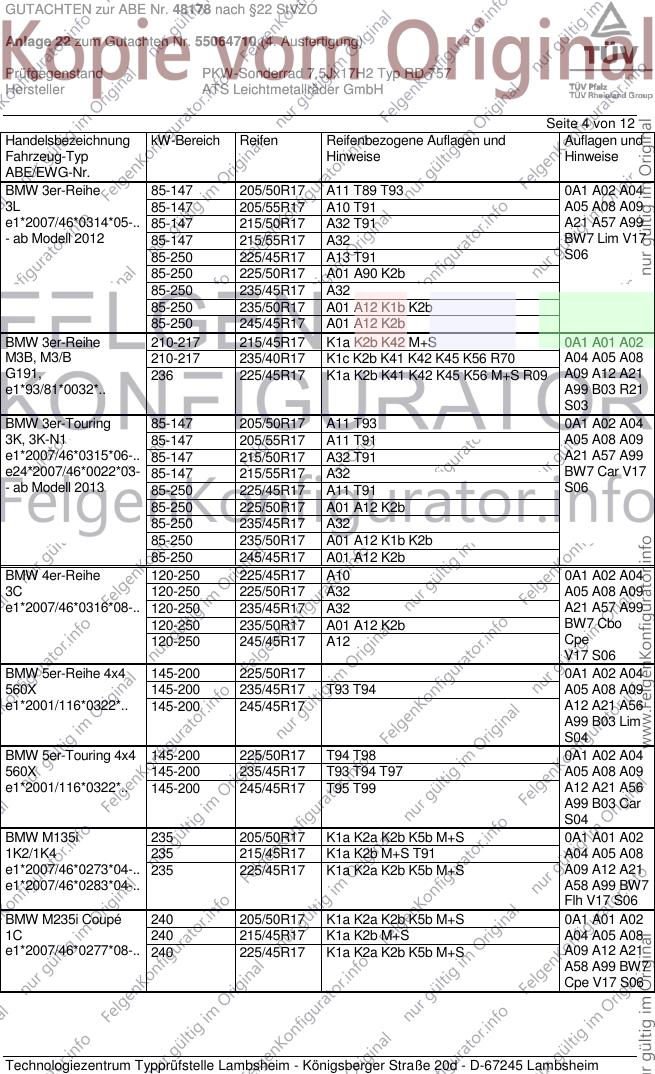

GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-147 205/50R17 A11 T89 T93 0A1 A02 A04
3L 85-147 205/55R17 A10 T91 A05 A08 A09
e1*2007/46*0314*05-.. 85-147 215/50R17 A32 T91 A21 A57 A99
- ab Modell 2012 85-147 215/55R17 A32 BW7 Lim V17
85-250 225/45R17 A13 T91 S06
85-250 225/50R17 A01 A90 K2b
85-250 235/45R17 A32
85-250 235/50R17 A01 A12 K1b K2b
85-250 245/45R17 A01 A12 K2b
BMW 3er-Reihe 210-217 215/45R17 K1a K2b K42 M+S 0A1 A01 A02
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K45 K56 R70 A04 A05 A08
G191, 236 225/45R17 K1a K2b K41 K42 K45 K56 M+S R09 A09 A12 A21
e1*93/81*0032*.. A99 B03 R21
S03
BMW 3er-Touring 85-147 205/50R17 A11 T93 0A1 A02 A04
3K, 3K-N1 85-147 205/55R17 A11 T91 A05 A08 A09
e1*2007/46*0315*06-.. 85-147 215/50R17 A32 T91 A21 A57 A99
e24*2007/46*0022*03- 85-147 215/55R17 A32 BW7 Car V17
- ab Modell 2013 85-250 225/45R17 A11 T91 S06
85-250 225/50R17 A01 A12 K2b
85-250 235/45R17 A32
85-250 235/50R17 A01 A12 K1b K2b
85-250 245/45R17 A01 A12 K2b
BMW 4er-Reihe 120-250 225/45R17 A10 0A1 A02 A04
3C 120-250 225/50R17 A32 A05 A08 A09
e1*2007/46*0316*08-.. 120-250 235/45R17 A32 A21 A57 A99
120-250 235/50R17 A01 A12 K2b BW7 Cbo
120-250 245/45R17 A12 Cpe
V17 S06
BMW 5er-Reihe 4x4 145-200 225/50R17 0A1 A02 A04
560X 145-200 235/45R17 T93 T94 A05 A08 A09
e1*2001/116*0322*.. 145-200 245/45R17 A12 A21 A56
A99 B03 Lim
S04
BMW 5er-Touring 4x4 145-200 225/50R17 T94 T98 0A1 A02 A04
560X 145-200 235/45R17 T93 T94 T97 A05 A08 A09
e1*2001/116*0322*.. 145-200 245/45R17 T95 T99 A12 A21 A56
A99 B03 Car
S04
BMW M135i 235 205/50R17 K1a K2a K2b K5b M+S 0A1 A01 A02
1K2/1K4 235 215/45R17 K1a K2b M+S T91 A04 A05 A08
e1*2007/46*0273*04-.. 235 225/45R17 K1a K2a K2b K5b M+S A09 A12 A21
e1*2007/46*0283*04-.. A58 A99 BW7
Flh V17 S06
BMW M235i Coupé 240 205/50R17 K1a K2a K2b K5b M+S 0A1 A01 A02
1C 240 215/45R17 K1a K2b M+S A04 A05 A08
e1*2007/46*0277*08-.. 240 225/45R17 K1a K2a K2b K5b M+S A09 A12 A21
A58 A99 BW7
Cpe V17 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X1 85-190 225/50R17 A32 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/45R17 A10 A05 A08 A09
e1*2007/46*0275*..; 85-190 245/45R17 A12 R03 A21 A99 V17
e1*2007/46*0454*..; S04
e24*2007/46*0024*..
BMW X3 100-190 205/65R17 A10 M+S T96 145 0A1 A02 A04
X3, X-N1 100-190 215/60R17 A32 M+S T00 T96 147 A05 A08 A09
e1*2007/46*0512*..; 100-190 225/60R17 A32 144 A21 A99 B03
e1*2007/46*0454*.. 100-190 235/55R17 A12 147 B90 S06
100-190 245/55R17 A01 A12 K1a K2b 144
BMW X3 100-160 215/60R17 A10 0A1 A02 A04
X83 100-160 225/55R17 A10 A05 A07 A08
e1*2001/116*0249*.. 100-160 235/55R17 A10 A09 A21 A99
100-160 245/50R17 A01 A12 K1b K2b B03 S02
100-160 245/55R17 A01 A12 K1b K2b
100-160 255/50R17 A01 A12 K1b K2b
100-200 215/60R17 A10 M+S R37
100-200 225/55R17 A10 M+S R37
100-200 235/55R17 A10 M+S
100-200 245/50R17 A01 A12 K1b K2b M+S
100-200 245/55R17 A01 A12 K1b K2b M+S
BMW Z3 141-170 225/45R17 Cbo Cpe 0A1 A01 A02
R/C 141-170 235/40R17 Cbo Cpe R70 A04 A05 A08
e1*93/81*0029*.., 141-170 245/40R17 Cbo Cpe R03 R70 A09 A12 A21
e1*98/14*0029*.. 85-110 215/45R17 Cbo K2b K42 A99 K1a K41
85-110 225/45R17 Cbo K2b K42 V17 S03
85-110 235/40R17 Cbo K2b K42 R70
85-110 245/40R17 Cbo K2b K42 R03 R70
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo R70 Z3N
85-125 245/40R17 Cbo R03 R70 Z3N
BMW Z4 110,125 205/50R17 A10 R37 0A1 A02 A04
Z85 110,125 215/45R17 A10 R37 A05 A08 A09
e1*2001/116*0219*.. 110-160 205/50R17 A10 M+S A21 A99 B03
110-160 215/45R17 A10 M+S Cbo V17 S05
110-160 225/45R17 A10
110-160 245/40R17 A01 A12 K1c K2b R70
110-170 225/45R17 A10 M+S
Mini Countryman 66-135 205/50R17 K1a K1b K2b 0A1 A01 A02
UKL/X, -/N1 66-135 205/55R17 K1a K1b K2b A04 A05 A08
e1*2007/46*0496*..; 66-135 215/50R17 K1c K2c A09 A12 A21
e24*2007/46*0023*.. 66-135 215/55R17 K1c K2c K6v A57 A99 Y85
- One, Cooper, -/D/-S/- 66-135 225/50R17 K1c K2c K6v S07
SD 66-135 235/45R17 K1c K2c
66-135 245/45R17 K1c K2c K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

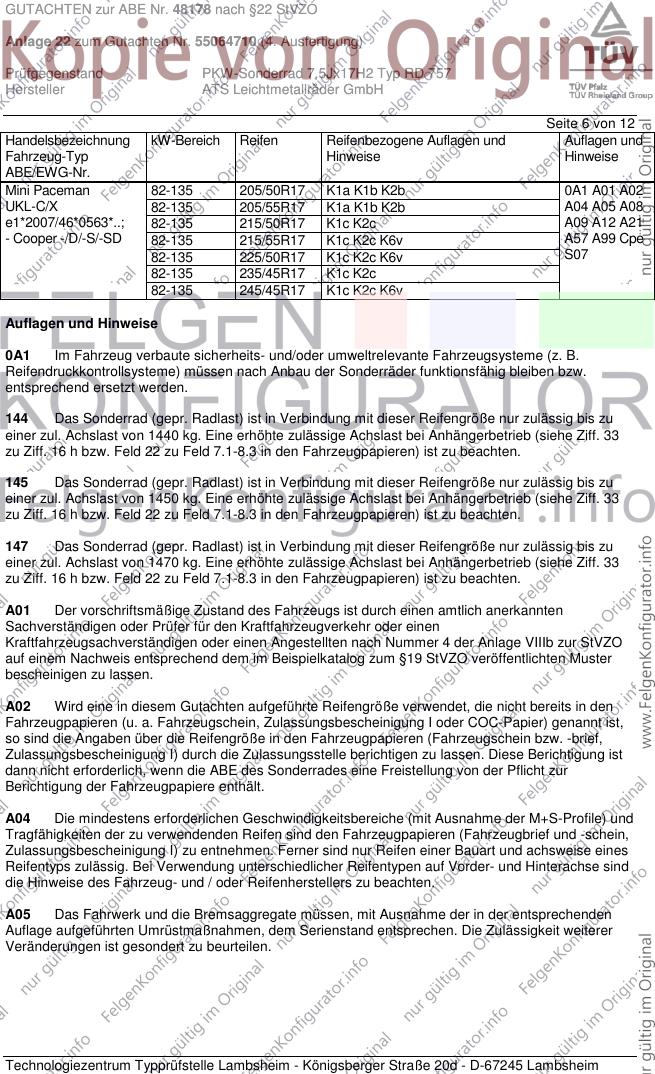

GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Paceman 82-135 205/50R17 K1a K1b K2b 0A1 A01 A02
UKL-C/X 82-135 205/55R17 K1a K1b K2b A04 A05 A08
e1*2007/46*0563*..; 82-135 215/50R17 K1c K2c A09 A12 A21
- Cooper -/D/-S/-SD 82-135 215/55R17 K1c K2c K6v A57 A99 Cpe
82-135 225/50R17 K1c K2c K6v S07
82-135 235/45R17 K1c K2c
82-135 245/45R17 K1c K2c K6v
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

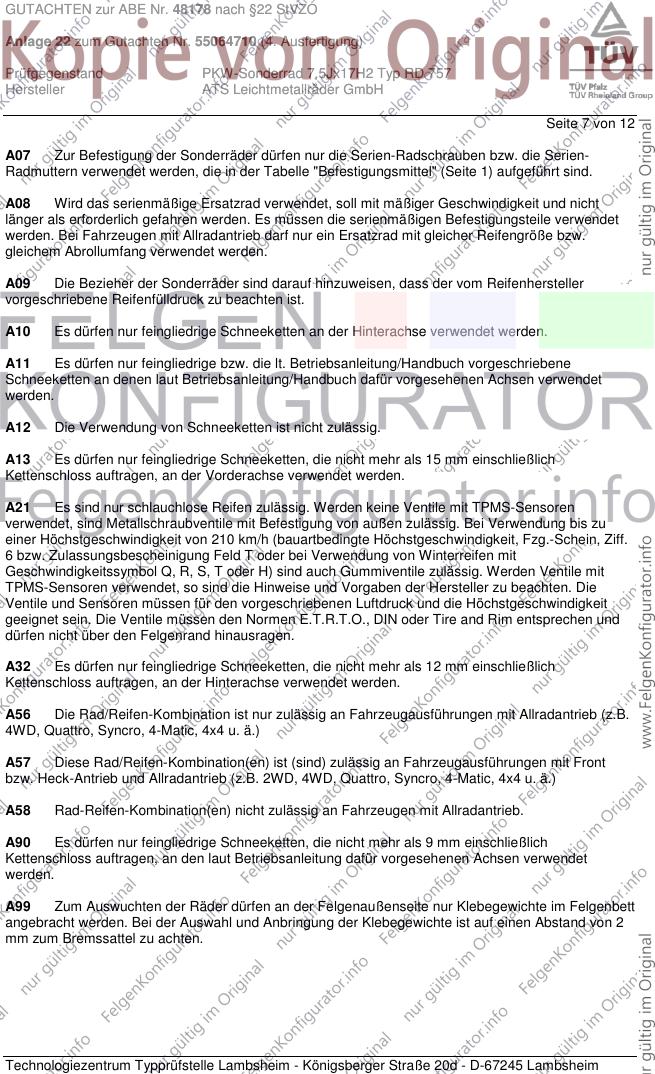

GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 12
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 12

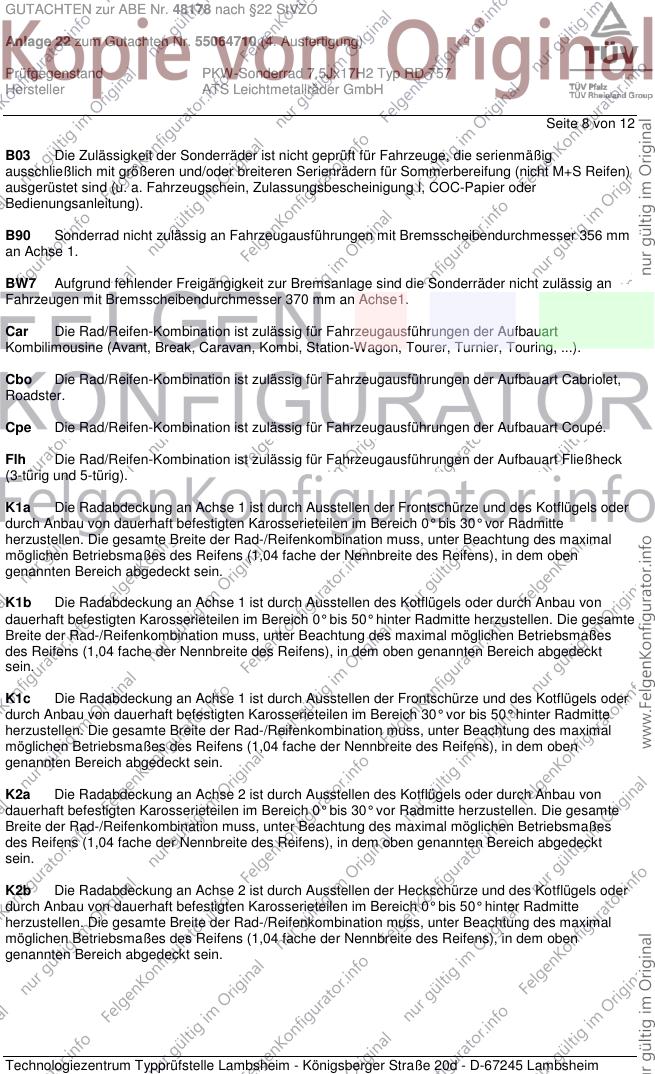

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 12

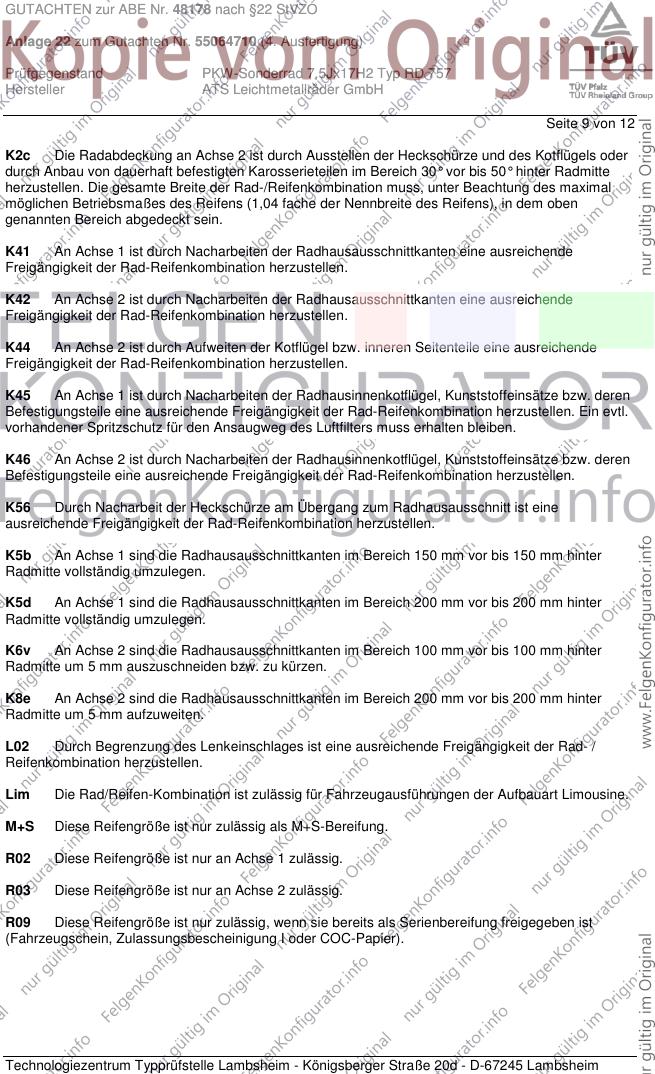

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 12

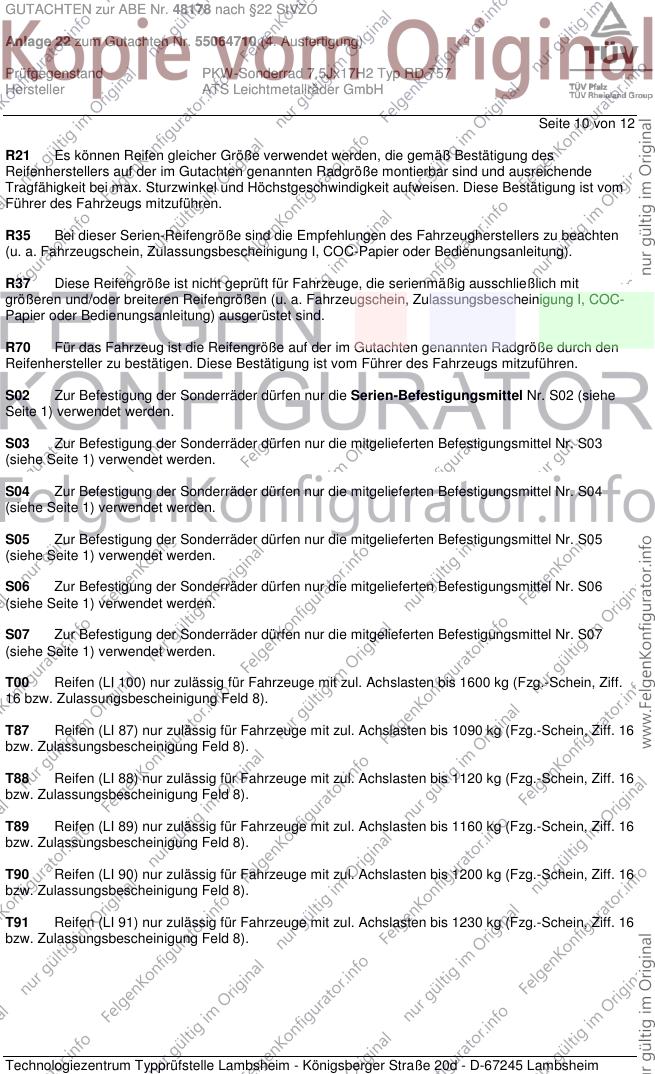

R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

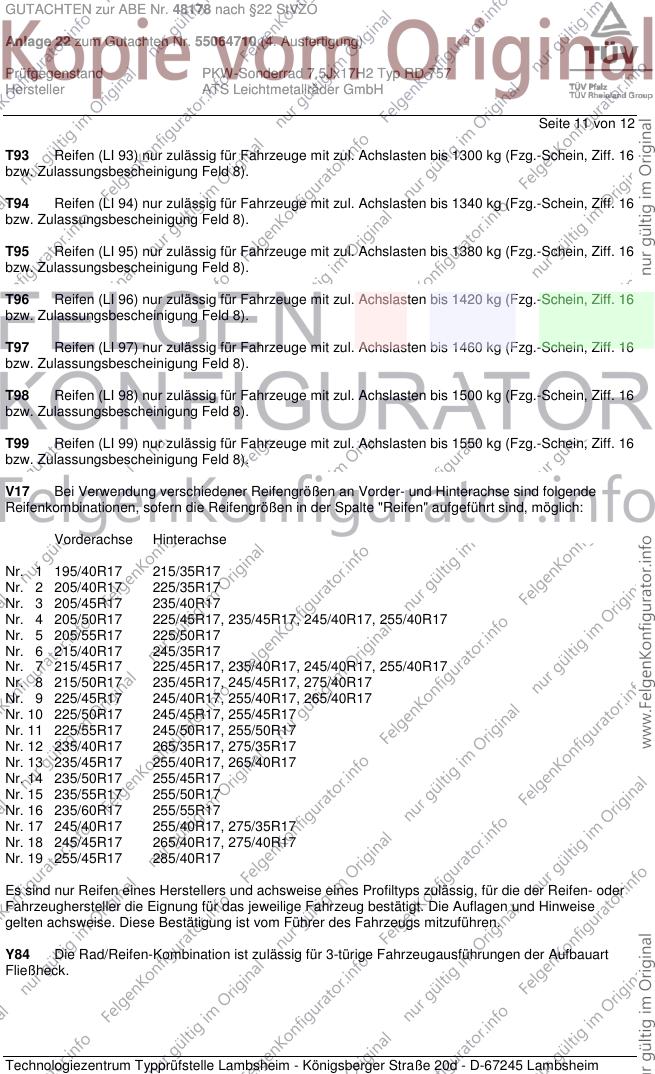

GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 11 von 12
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

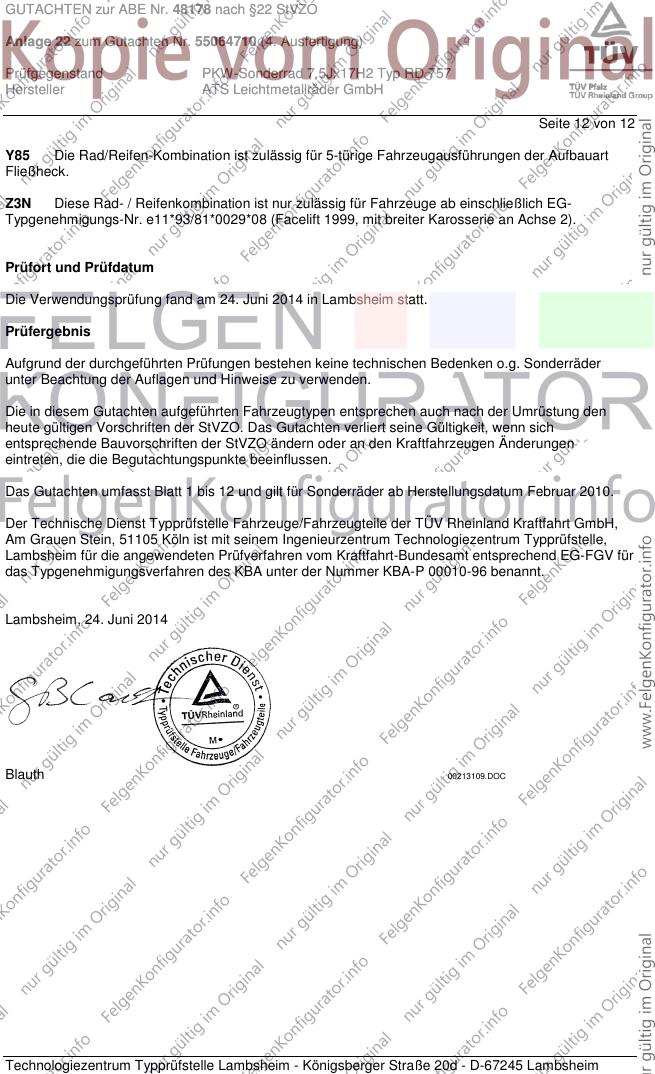

GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 12 von 12
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Juni 2014
Blauth 00213109.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
