GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG

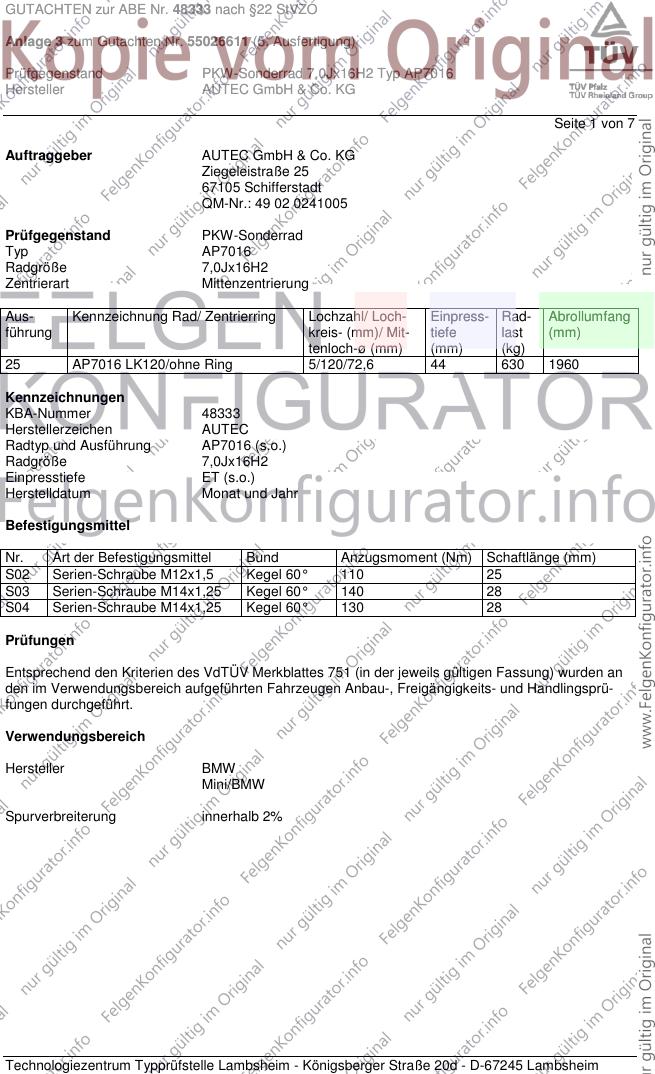

Seite 1 von 7
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ AP7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
25 AP7016 LK120/ohne Ring 5/120/72,6 44 630 1960
Kennzeichnungen
KBA-Nummer 48333
Herstellerzeichen AUTEC
Radtyp und Ausführung AP7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M12x1,5 Kegel 60° 110 25
S03 Serien-Schraube M14x1,25 Kegel 60° 140 28
S04 Serien-Schraube M14x1,25 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG

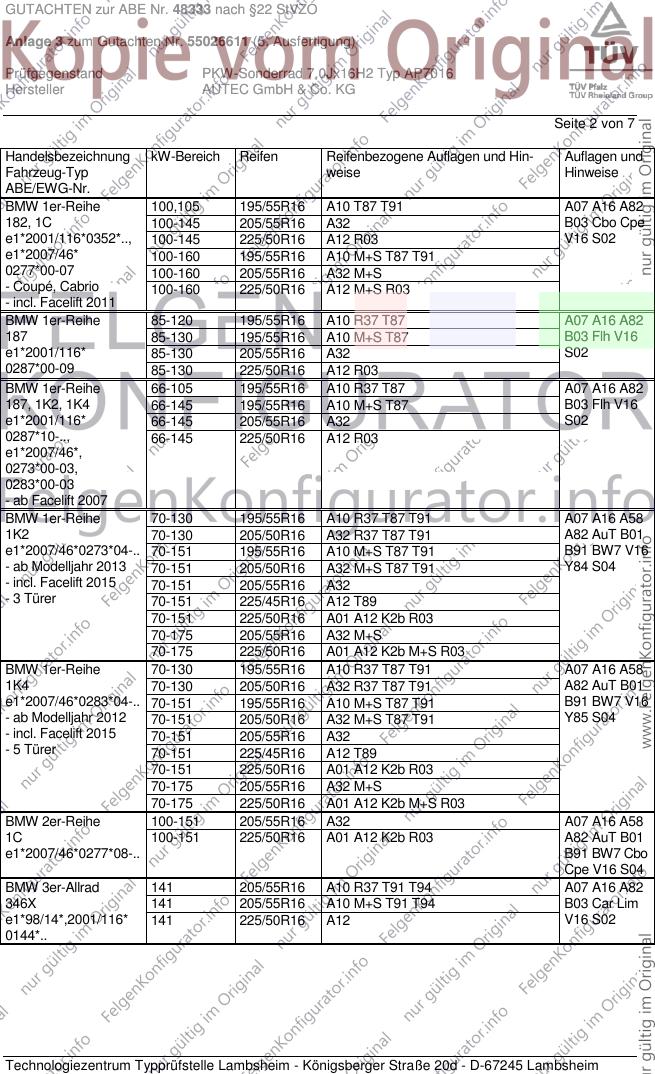

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100,105 195/55R16 A10 T87 T91 A07 A16 A82
182, 1C 100-145 205/55R16 A32 B03 Cbo Cpe
e1*2001/116*0352*.., 100-145 225/50R16 A12 R03 V16 S02
e1*2007/46* 100-160 195/55R16 A10 M+S T87 T91
0277*00-07 100-160 205/55R16 A32 M+S
- Coupé, Cabrio 100-160 225/50R16 A12 M+S R03
- incl. Facelift 2011
BMW 1er-Reihe 85-120 195/55R16 A10 R37 T87 A07 A16 A82
187 85-130 195/55R16 A10 M+S T87 B03 Flh V16
e1*2001/116* 85-130 205/55R16 A32 S02
0287*00-09 85-130 225/50R16 A12 R03
BMW 1er-Reihe 66-105 195/55R16 A10 R37 T87 A07 A16 A82
187, 1K2, 1K4 66-145 195/55R16 A10 M+S T87 B03 Flh V16
e1*2001/116* 66-145 205/55R16 A32 S02
0287*10-.., 66-145 225/50R16 A12 R03
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-130 195/55R16 A10 R37 T87 T91 A07 A16 A58
1K2 70-130 205/50R16 A32 R37 T87 T91 A82 AuT B01
e1*2007/46*0273*04-.. 70-151 195/55R16 A10 M+S T87 T91 B91 BW7 V16
- ab Modelljahr 2013 70-151 205/50R16 A32 M+S T87 T91 Y84 S04
- incl. Facelift 2015 70-151 205/55R16 A32
- 3 Türer 70-151 225/45R16 A12 T89
70-151 225/50R16 A01 A12 K2b R03
70-175 205/55R16 A32 M+S
70-175 225/50R16 A01 A12 K2b M+S R03
BMW 1er-Reihe 70-130 195/55R16 A10 R37 T87 T91 A07 A16 A58
1K4 70-130 205/50R16 A32 R37 T87 T91 A82 AuT B01
e1*2007/46*0283*04-.. 70-151 195/55R16 A10 M+S T87 T91 B91 BW7 V16
- ab Modelljahr 2012 70-151 205/50R16 A32 M+S T87 T91 Y85 S04
- incl. Facelift 2015 70-151 205/55R16 A32
- 5 Türer 70-151 225/45R16 A12 T89
70-151 225/50R16 A01 A12 K2b R03
70-175 205/55R16 A32 M+S
70-175 225/50R16 A01 A12 K2b M+S R03
BMW 2er-Reihe 100-151 205/55R16 A32 A07 A16 A58
1C 100-151 225/50R16 A01 A12 K2b R03 A82 AuT B01
e1*2007/46*0277*08-.. B91 BW7 Cbo
Cpe V16 S04
BMW 3er-Allrad 141 205/55R16 A10 R37 T91 T94 A07 A16 A82
346X 141 205/55R16 A10 M+S T91 T94 B03 Car Lim
e1*98/14*,2001/116* 141 225/50R16 A12 V16 S02
0144*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG

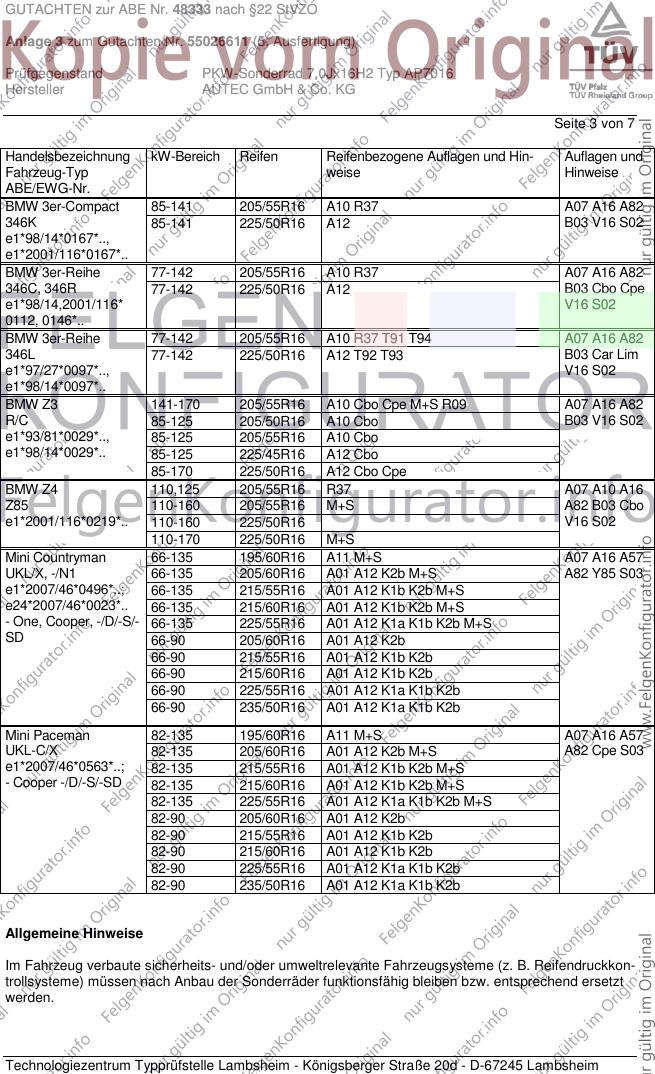

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 205/55R16 A10 R37 A07 A16 A82
346K 85-141 225/50R16 A12 B03 V16 S02
e1*98/14*0167*..,
e1*2001/116*0167*..
BMW 3er-Reihe 77-142 205/55R16 A10 R37 A07 A16 A82
346C, 346R 77-142 225/50R16 A12 B03 Cbo Cpe
e1*98/14,2001/116* V16 S02
0112, 0146*..
BMW 3er-Reihe 77-142 205/55R16 A10 R37 T91 T94 A07 A16 A82
346L 77-142 225/50R16 A12 T92 T93 B03 Car Lim
e1*97/27*0097*.., V16 S02
e1*98/14*0097*..
BMW Z3 141-170 205/55R16 A10 Cbo Cpe M+S R09 A07 A16 A82
R/C 85-125 205/50R16 A10 Cbo B03 V16 S02
e1*93/81*0029*.., 85-125 205/55R16 A10 Cbo
e1*98/14*0029*.. 85-125 225/45R16 A12 Cbo
85-170 225/50R16 A12 Cbo Cpe
BMW Z4 110,125 205/55R16 R37 A07 A10 A16
Z85 110-160 205/55R16 M+S A82 B03 Cbo
e1*2001/116*0219*.. 110-160 225/50R16 V16 S02
110-170 225/50R16 M+S
Mini Countryman 66-135 195/60R16 A11 M+S A07 A16 A57
UKL/X, -/N1 66-135 205/60R16 A01 A12 K2b M+S A82 Y85 S03
e1*2007/46*0496*..; 66-135 215/55R16 A01 A12 K1b K2b M+S
e24*2007/46*0023*.. 66-135 215/60R16 A01 A12 K1b K2b M+S
- One, Cooper, -/D/-S/- 66-135 225/55R16 A01 A12 K1a K1b K2b M+S
SD 66-90 205/60R16 A01 A12 K2b
66-90 215/55R16 A01 A12 K1b K2b
66-90 215/60R16 A01 A12 K1b K2b
66-90 225/55R16 A01 A12 K1a K1b K2b
66-90 235/50R16 A01 A12 K1a K1b K2b
Mini Paceman 82-135 195/60R16 A11 M+S A07 A16 A57
UKL-C/X 82-135 205/60R16 A01 A12 K2b M+S A82 Cpe S03
e1*2007/46*0563*..; 82-135 215/55R16 A01 A12 K1b K2b M+S
- Cooper -/D/-S/-SD 82-135 215/60R16 A01 A12 K1b K2b M+S
82-135 225/55R16 A01 A12 K1a K1b K2b M+S
82-90 205/60R16 A01 A12 K2b
82-90 215/55R16 A01 A12 K1b K2b
82-90 215/60R16 A01 A12 K1b K2b
82-90 225/55R16 A01 A12 K1a K1b K2b
82-90 235/50R16 A01 A12 K1a K1b K2b
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG

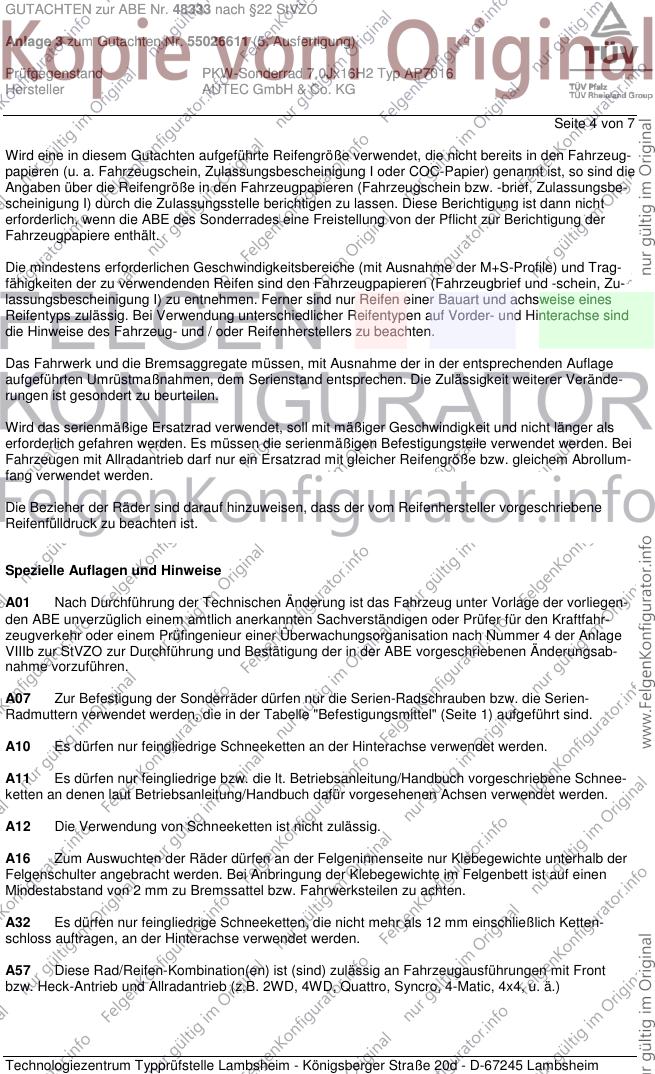

Seite 4 von 7
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG

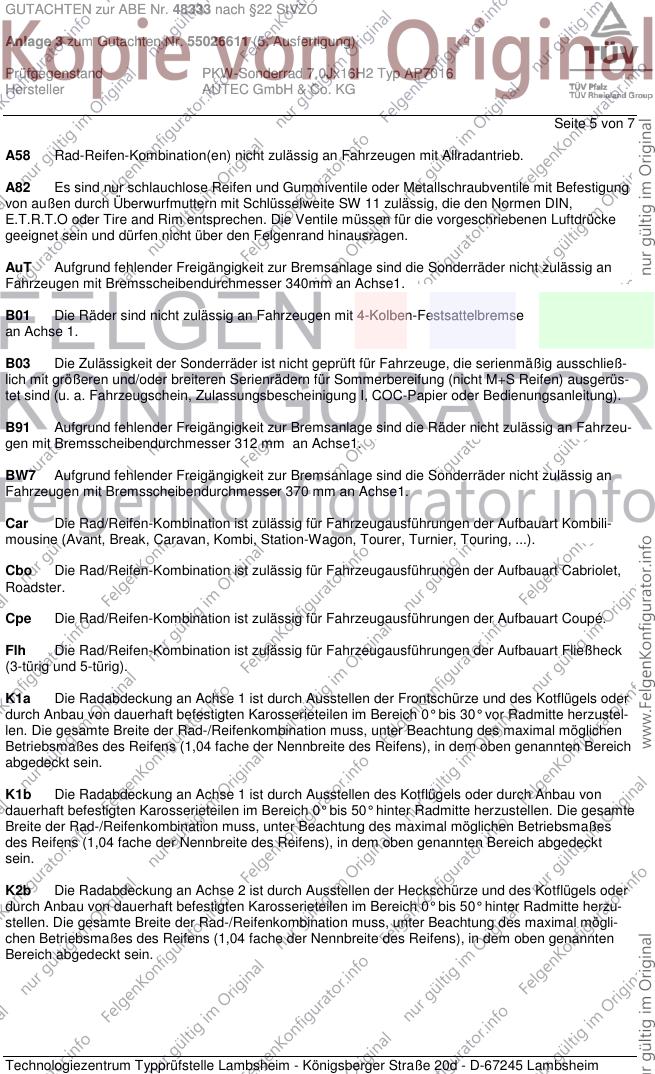

Seite 5 von 7
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 312 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG

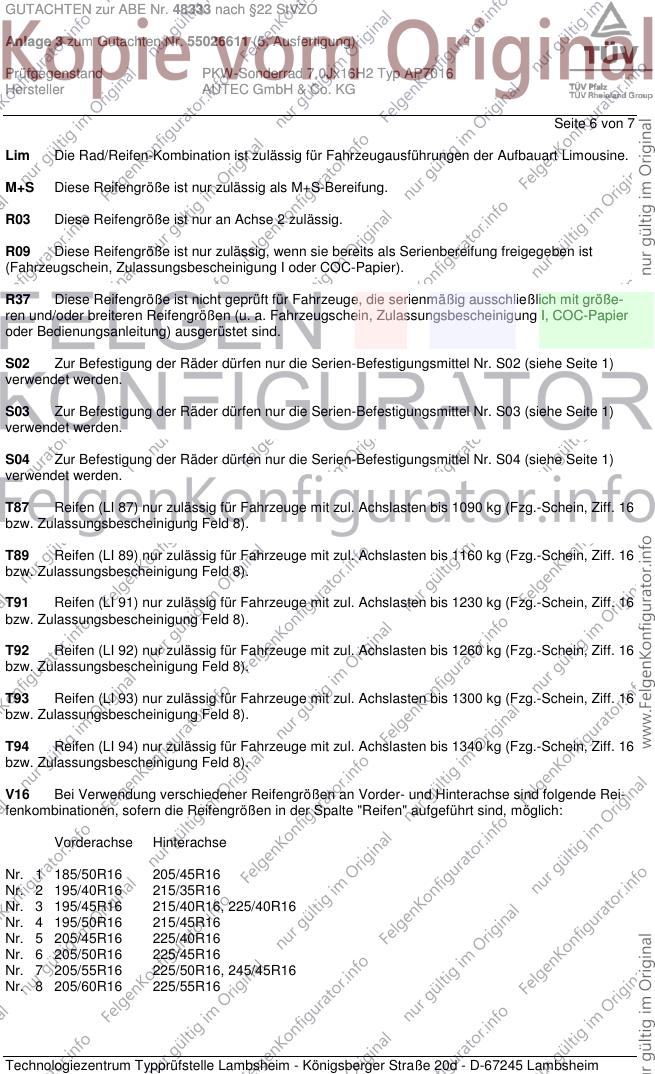

Seite 6 von 7
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48333 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55026611 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AP7016
Hersteller AUTEC GmbH & Co. KG

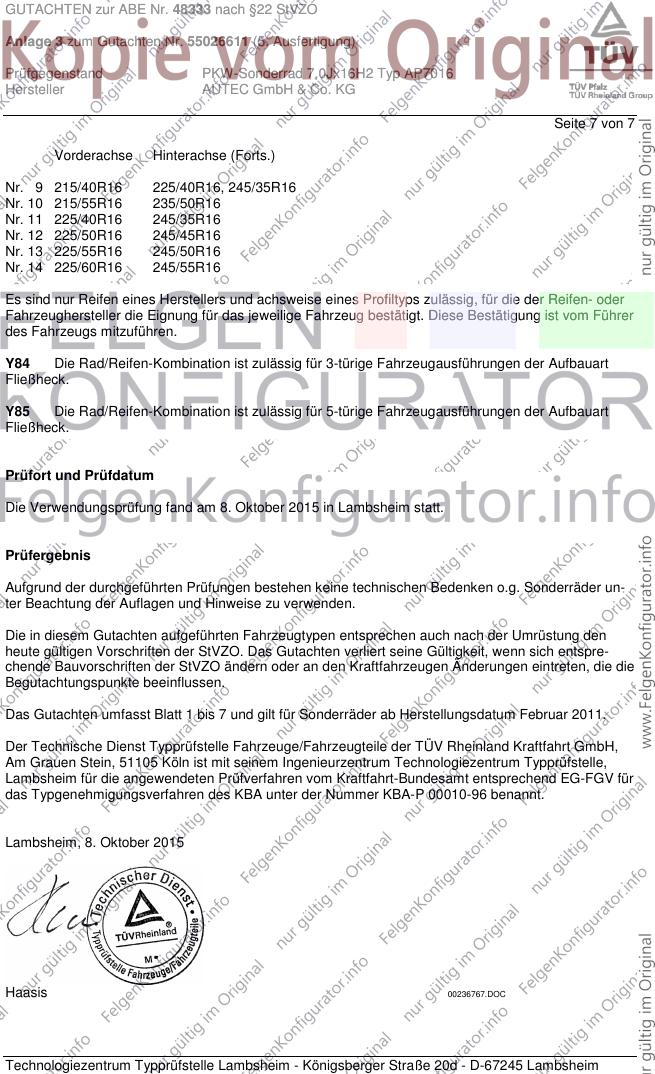

Seite 7 von 7
Vorderachse Hinterachse (Forts.)
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Oktober 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Februar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Oktober 2015
Haasis 00236767.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
