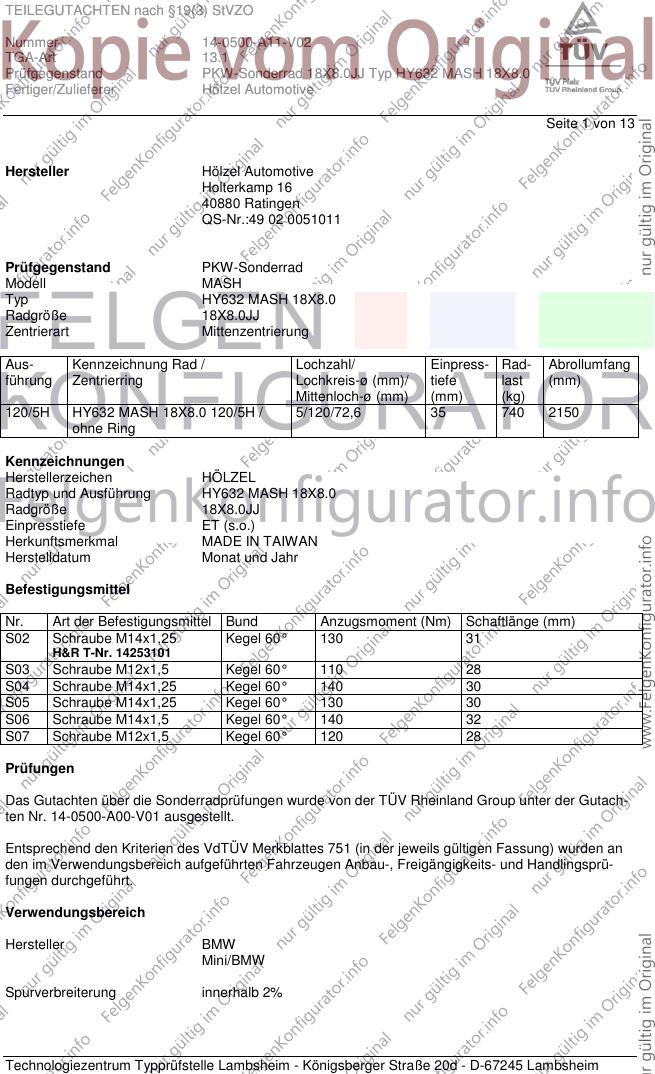

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive
Seite 1 von 13
Hersteller Hölzel Automotive
Holterkamp 16
40880 Ratingen
QS-Nr.:49 02 0051011
Prüfgegenstand PKW-Sonderrad
Modell MASH
Typ HY632 MASH 18X8.0
Radgröße 18X8.0JJ
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad / Lochzahl/ Einpress- Rad- Abrollumfang
führung Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
120/5H HY632 MASH 18X8.0 120/5H / 5/120/72,6 35 740 2150
ohne Ring
Kennzeichnungen
Herstellerzeichen HÖLZEL
Radtyp und Ausführung HY632 MASH 18X8.0
Radgröße 18X8.0JJ
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN TAIWAN
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,25 Kegel 60° 130 31
H&R T-Nr. 14253101
S03 Schraube M12x1,5 Kegel 60° 110 28
S04 Schraube M14x1,25 Kegel 60° 140 30
S05 Schraube M14x1,25 Kegel 60° 130 30
S06 Schraube M14x1,5 Kegel 60° 140 32
S07 Schraube M12x1,5 Kegel 60° 120 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der Gutach-
ten Nr. 14-0500-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive

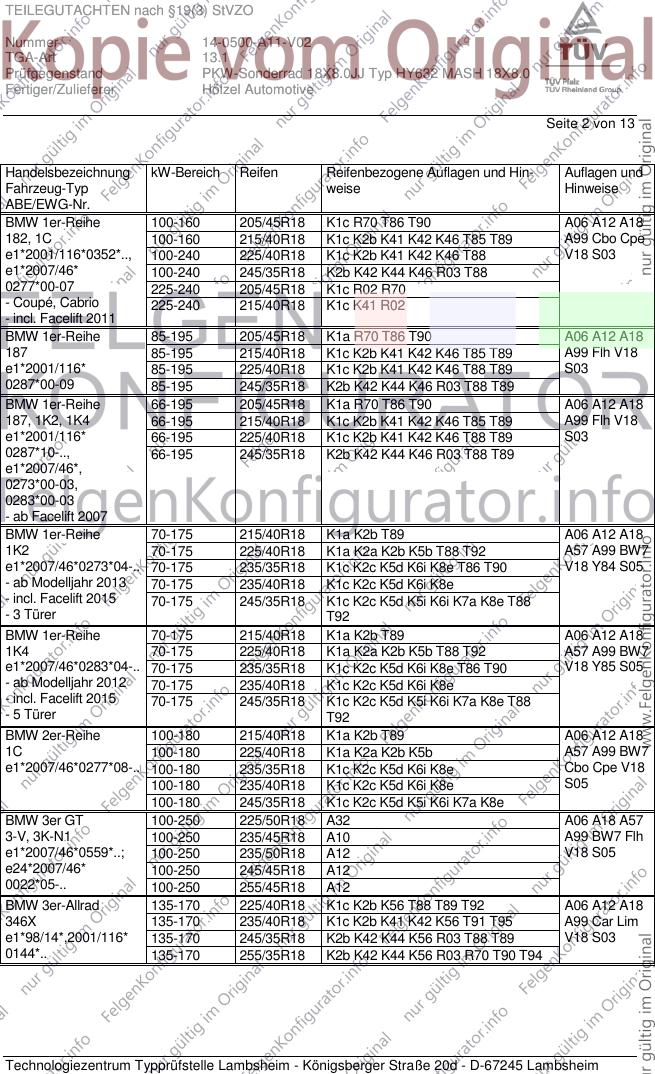

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c R70 T86 T90 A06 A12 A18
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A99 Cbo Cpe
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K46 T88 V18 S03
e1*2007/46* 100-240 245/35R18 K2b K42 K44 K46 R03 T88
0277*00-07 225-240 205/45R18 K1c R02 R70
- Coupé, Cabrio 225-240 215/40R18 K1c K41 R02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/45R18 K1a R70 T86 T90 A06 A12 A18
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A99 Flh V18
e1*2001/116* 85-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 S03
0287*00-09 85-195 245/35R18 K2b K42 K44 K46 R03 T88 T89
BMW 1er-Reihe 66-195 205/45R18 K1a R70 T86 T90 A06 A12 A18
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A99 Flh V18
e1*2001/116* 66-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 S03
0287*10-.., 66-195 245/35R18 K2b K42 K44 K46 R03 T88 T89
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 215/40R18 K1a K2b T89 A06 A12 A18
1K2 70-175 225/40R18 K1a K2a K2b K5b T88 T92 A57 A99 BW7
e1*2007/46*0273*04-.. 70-175 235/35R18 K1c K2c K5d K6i K8e T86 T90 V18 Y84 S05
- ab Modelljahr 2013 70-175 235/40R18 K1c K2c K5d K6i K8e
- incl. Facelift 2015 70-175 245/35R18 K1c K2c K5d K5i K6i K7a K8e T88
- 3 Türer T92
BMW 1er-Reihe 70-175 215/40R18 K1a K2b T89 A06 A12 A18
1K4 70-175 225/40R18 K1a K2a K2b K5b T88 T92 A57 A99 BW7
e1*2007/46*0283*04-.. 70-175 235/35R18 K1c K2c K5d K6i K8e T86 T90 V18 Y85 S05
- ab Modelljahr 2012 70-175 235/40R18 K1c K2c K5d K6i K8e
- incl. Facelift 2015 70-175 245/35R18 K1c K2c K5d K5i K6i K7a K8e T88
- 5 Türer T92
BMW 2er-Reihe 100-180 215/40R18 K1a K2b T89 A06 A12 A18
1C 100-180 225/40R18 K1a K2a K2b K5b A57 A99 BW7
e1*2007/46*0277*08-.. 100-180 235/35R18 K1c K2c K5d K6i K8e Cbo Cpe V18
100-180 235/40R18 K1c K2c K5d K6i K8e S05
100-180 245/35R18 K1c K2c K5d K5i K6i K7a K8e
BMW 3er GT 100-250 225/50R18 A32 A06 A18 A57
3-V, 3K-N1 100-250 235/45R18 A10 A99 BW7 Flh
e1*2007/46*0559*..; 100-250 235/50R18 A12 V18 S05
e24*2007/46* 100-250 245/45R18 A12
0022*05-.. 100-250 255/45R18 A12
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K56 T88 T89 T92 A06 A12 A18
346X 135-170 235/40R18 K1c K2b K41 K42 K56 T91 T95 A99 Car Lim
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 V18 S03
0144*.. 135-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive

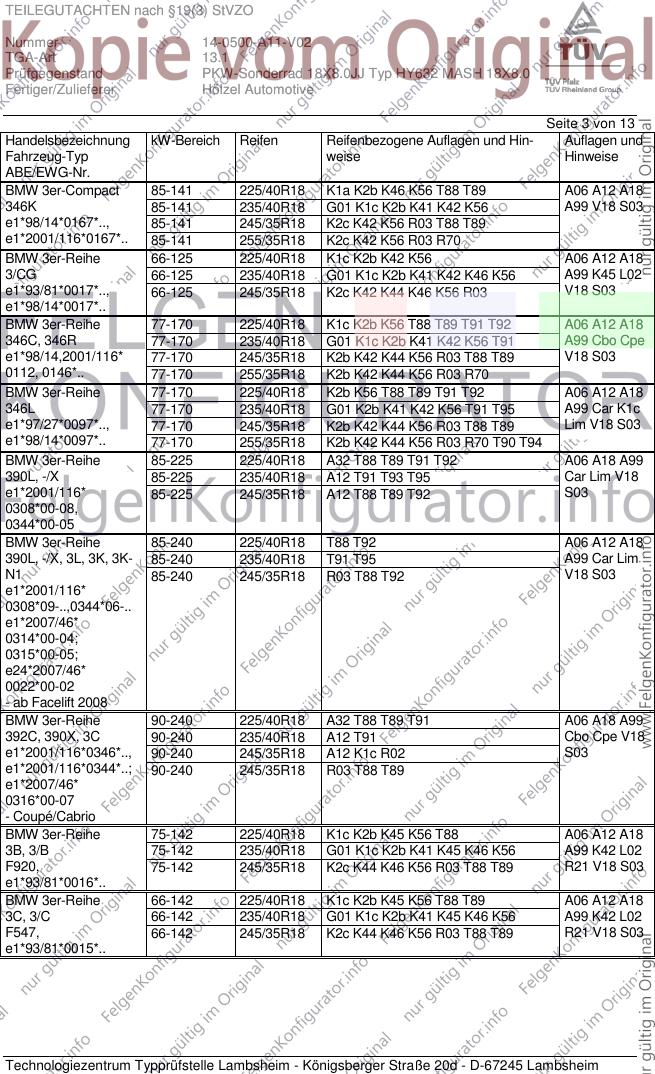

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 225/40R18 K1a K2b K46 K56 T88 T89 A06 A12 A18
346K 85-141 235/40R18 G01 K1c K2b K41 K42 K56 A99 V18 S03
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03 R70
BMW 3er-Reihe 66-125 225/40R18 K1c K2b K42 K56 A06 A12 A18
3/CG 66-125 235/40R18 G01 K1c K2b K41 K42 K46 K56 A99 K45 L02
e1*93/81*0017*.., 66-125 245/35R18 K2c K42 K44 K46 K56 R03 V18 S03
e1*98/14*0017*..
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A06 A12 A18
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K56 T91 A99 Cbo Cpe
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 V18 S03
0112, 0146*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70
BMW 3er-Reihe 77-170 225/40R18 K2b K56 T88 T89 T91 T92 A06 A12 A18
346L 77-170 235/40R18 G01 K2b K41 K42 K56 T91 T95 A99 Car K1c
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 Lim V18 S03
e1*98/14*0097*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94
BMW 3er-Reihe 85-225 225/40R18 A32 T88 T89 T91 T92 A06 A18 A99
390L, -/X 85-225 235/40R18 A12 T91 T93 T95 Car Lim V18
e1*2001/116* 85-225 245/35R18 A12 T88 T89 T92 S03
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/40R18 T88 T92 A06 A12 A18
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T95 A99 Car Lim
N1 85-240 245/35R18 R03 T88 T92 V18 S03
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 A32 T88 T89 T91 A06 A18 A99
392C, 390X, 3C 90-240 235/40R18 A12 T91 Cbo Cpe V18
e1*2001/116*0346*.., 90-240 245/35R18 A12 K1c R02 S03
e1*2001/116*0344*..; 90-240 245/35R18 R03 T88 T89
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1c K2b K45 K56 T88 A06 A12 A18
3B, 3/B 75-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A99 K42 L02
F920, 75-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 R21 V18 S03
e1*93/81*0016*..
BMW 3er-Reihe 66-142 225/40R18 K1c K2b K45 K56 T88 T89 A06 A12 A18
3C, 3/C 66-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A99 K42 L02
F547, 66-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 R21 V18 S03
e1*93/81*0015*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-151 215/45R18 A32 T89 T93 A06 A18 A57
3L 85-265 225/40R18 A32 T92 A99 BW7 Lim
e1*2007/46*0314*05-.. 85-265 225/45R18 A32 T91 V18 S05
- ab Modell 2012 85-265 235/40R18 A12 K2b
- incl. Facelift 2015 85-265 245/40R18 A12 K1b K2b
BMW 3er-Reihe 210-217 235/40R18 G01 K1c K2b K41 K42 K46 K56 A06 A12 A18
M3B, M3/B 236 225/40R18 K1c R02 T88 T89 A99 K45 R21
G191, 236 245/35R18 K2c K42 K56 R03 R70 T88 T89 V18 S03
e1*93/81*0032*..
BMW 3er-Touring 85-151 215/45R18 A32 T93 A06 A18 A57
3K, 3K-N1 85-265 225/40R18 A32 T92 A99 BW7 Car
e1*2007/46*0315*06-.. 85-265 225/45R18 A32 T91 V18 S05
e24*2007/46*0022*03- 85-265 235/40R18 A12 K2b
- ab Modell 2013 85-265 245/40R18 A12 K1b K2b
- incl. Facelift 2015
BMW 4er-GranCoupé 100, 105 215/45R18 A10 R37 T93 A06 A18 A57
3C 100-250 225/40R18 A32 T92 A99 BW7 Lim
e1*2007/46*0316*10-.. 100-250 225/45R18 A32 V18 S05
100-250 235/40R18 A90
100-250 245/40R18 A12 K2b
BMW 4er-Reihe 100-250 225/40R18 A32 T88 T92 A06 A18 A57
3C 100-250 225/45R18 A32 A99 BW7
e1*2007/46*0316*08-.. 100-250 235/40R18 A90 Cbo Cpe V18
100-250 245/40R18 A12 K2b S05
BMW 5er ActiveHybrid 225, 235 225/50R18 A32 T95 A06 A18 A58
HY 225, 235 235/45R18 A10 T98 A99 L05 Lim
e1*2007/46*0323*.. 225, 235 245/45R18 A32 V18 S05
- ohne Allradlenkung
BMW 5er-Reihe 100-240 225/50R18 A32 A84 R37 T95 148 A06 A18 A58
5L 100-240 235/45R18 A10 A84 R37 T94 T98 148 A99 BW1
e1*2007/46*0363*.. 100-240 245/45R18 A32 A84 T00 T96 148 BW2 L04 Lim
- mit Allradlenkung V18 Y91 S05
BMW 5er-Reihe 100-240 225/50R18 A32 R37 T95 148 A06 A18 A57
5L 100-240 235/45R18 A10 R37 T94 T98 148 A99 BW1
e1*2007/46*0363*.. 100-240 245/45R18 A32 T00 T96 148 BW2 L05 Lim
- ohne Allradlenkung V18 Y91 S05
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A06 A12 A18
560X 145-200 235/40R18 R37 T91 T93 T95 A56 A99 Lim
e1*2001/116*0322*.. 145-200 245/40R18 S07
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 148 A06 A18 A58
5K, K-N1 100-240 235/45R18 A10 A84 R37 T98 148 A99 BW1
e1*2007/46*0455*.., 100-240 245/45R18 A32 A84 T00 T96 148 BW2 Car F40
e1*2007/46*0508*.. L04 V18 Y91
- mit Allradlenkung S05
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 148 A06 A18 A57
5K, K-N1 100-240 235/45R18 A10 R37 T98 148 A99 BW1
e1*2007/46*0455*.., 100-240 245/45R18 A32 T00 T96 148 BW2 Car F40
e1*2007/46*0508*.. L05 V18 Y91
- ohne Allradlenkung S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A06 A12 A18
560X 145-200 235/40R18 R37 T93 T95 A56 A99 Car
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97 S07
BMW 6er-Reihe 230, 235 225/50R18 A32 T95 A06 A18 A84
6C 230, 235 235/45R18 A10 T94 A99 BW1
e1*2007/46*0562*.. 230, 235 245/45R18 A32 Cbo Cpe L06
V18 S05
BMW M135i 235, 240 215/40R18 K1a K2b M+S T89 A06 A12 A18
1K2/1K4 235, 240 225/40R18 K1a K2a K2b K5b M+S A57 A99 BW7
e1*2007/46*0273*04-.. 235, 240 225/40R18 K1a K5b R02 Flh V18 S05
e1*2007/46*0283*04-.. 235, 240 245/35R18 K1c K2c K5d K5i K6i K7a K8e
- incl. Facelift 2015
BMW M235i 240 215/40R18 K1a K2b M+S T89 A06 A12 A18
1C 240 225/40R18 K1a K2a K2b K5b M+S A57 A99 BW7
e1*2007/46*0277*08-.. 240 225/40R18 K1a K5b R02 Cbo Cpe V18
240 245/35R18 K1c K2c K5d K5i K6i K7a K8e S05
BMW X1 85-190 225/45R18 A10 T91 T95 A06 A18 A99
X1, X-N1, X1-N1 85-190 235/40R18 A32 T91 T95 V18 S07
e1*2007/46*0275*..; 85-190 245/40R18 A12 R03
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-210 225/50R18 A32 R37 T95 T99 148 A06 A18 A99
X3, X-N1 100-210 225/55R18 A32 R37 148 B90 S02
e1*2007/46*0512*..; 100-210 235/50R18 A12 R37 148
e1*2007/46*0454*.. 100-230 245/50R18 A12 K1a K2b 148
- incl. Facelift 2014 100-230 255/45R18 A12 148
BMW X3 100-210 235/50R18 A12 K1b K2b A06 A07 A18
X83 100-210 245/45R18 A10 A99 V18 S06
e1*2001/116*0249*.. 100-210 255/45R18 A12 K1b K2b
BMW X4 100-210 225/50R18 A32 R37 T95 T99 148 A06 A18 A99
X3, X-N1 100-210 225/55R18 A32 R37 148 B90 S02
e1*2007/46* 100-210 235/50R18 A12 R37 148
0512*11-.., 0454*13-.. 100-230 245/50R18 A12 K1a K2b 148
100-230 255/45R18 A12 148
BMW X4 100-210 225/50R18 A32 R37 T95 T99 148 A06 A18 A99
X3, X-N1 100-210 225/55R18 A32 R37 148 B90 KMV S02
e1*2007/46* 100-210 235/50R18 A12 R37 148
0512*11-.., 0454*13-.. 100-230 245/50R18 A12 148
- mit M-Paket - Ver- 100-230 255/45R18 A12 148
breiterungen
BMW Z3 141-170 225/40R18 Cbo Cpe A06 A12 A18
R/C 141-170 245/35R18 Cbo Cpe R03 A99 K1c K41
e1*93/81*0029*.., 85-110 225/40R18 Cbo K2b K42 K45 L02 V18
e1*98/14*0029*.. 85-110 245/35R18 Cbo K2b K42 K46 R03 S03
85-125 225/40R18 Cbo Z3N
85-125 245/35R18 Cbo R03 Z3N
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW Z4 110-195 225/40R18 A06 A12 A18
Z85 110-195 235/35R18 K1c K2b A99 Cbo Cpe
e1*2001/116*0219*.. 110-195 235/40R18 G01 K14 K1c K2b V18 S03
110-195 245/35R18 K1c K2b
110-195 255/35R18 K2c R03 R70
BMW Z4-M 252 225/40R18 A10 M+S A06 A18 A99
M85 252 235/40R18 A12 K14 K1a M+S Cbo Cpe S03
e1*2001/116*0364*..
- Roadster/Coupé
Mini Countryman 66-140 215/45R18 K1a K1b K2b A06 A12 A18
UKL/X, -/N1 66-140 225/40R18 K1a K1b K2a K2b A57 A99 Y85
e1*2007/46*0496*..; 66-140 225/45R18 K1a K1b K2a K2b K6v S04
e24*2007/46*0023*.. 66-140 235/40R18 K1c K2c
- One, Cooper, -/D/-S/-
SD
Mini Countryman JCW 160 215/45R18 K1a K1b K2b M+S A06 A12 A18
UKL/X 160 225/40R18 K1a K1b K2a K2b A56 A99 Y85
e1*2007/46*0496*.. 160 225/45R18 K1a K1b K2a K2b K6v S04
- John Cooper Works 160 235/40R18 K1c K2c
Mini Paceman 82-140 215/45R18 K1a K1b K2b A06 A12 A18
UKL-C/X 82-140 225/40R18 K1a K1b K2a K2b A57 A99 Cpe
e1*2007/46*0563*..; 82-140 225/45R18 K1a K1b K2a K2b K6v S04
- Cooper -/D/-S/-SD 82-140 235/40R18 K1c K2c
Mini Paceman JCW 160 215/45R18 K1a K1b K2b M+S A06 A12 A18
UKL-C/X 160 225/40R18 K1a K1b K2a K2b A56 A99 Y85
e1*2007/46*0563*.. 160 225/45R18 K1a K1b K2a K2b K6v S04
- John Cooper Works 160 235/40R18 K1c K2c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive
Seite 7 von 13
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.

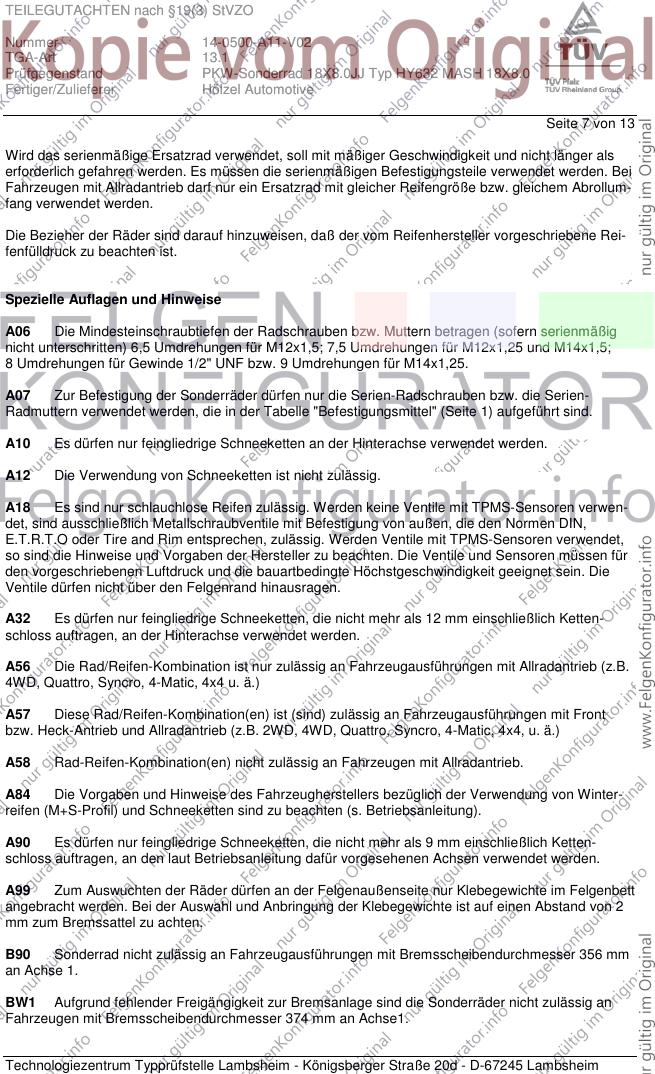

Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5;
8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive
Seite 8 von 13
BW2 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse2.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive
Seite 9 von 13

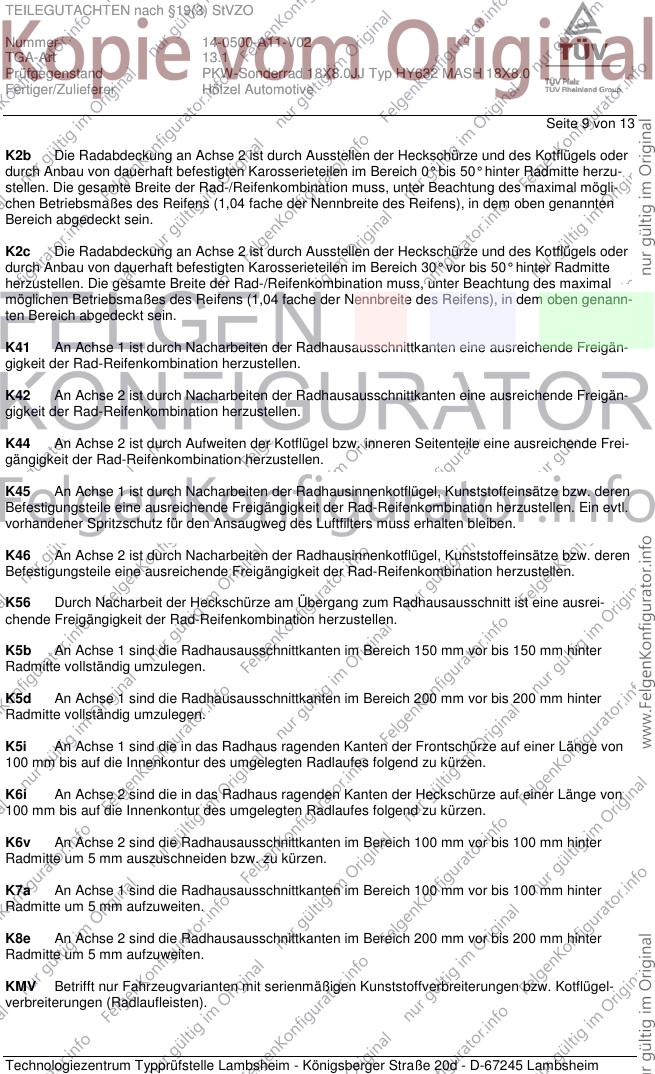

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive

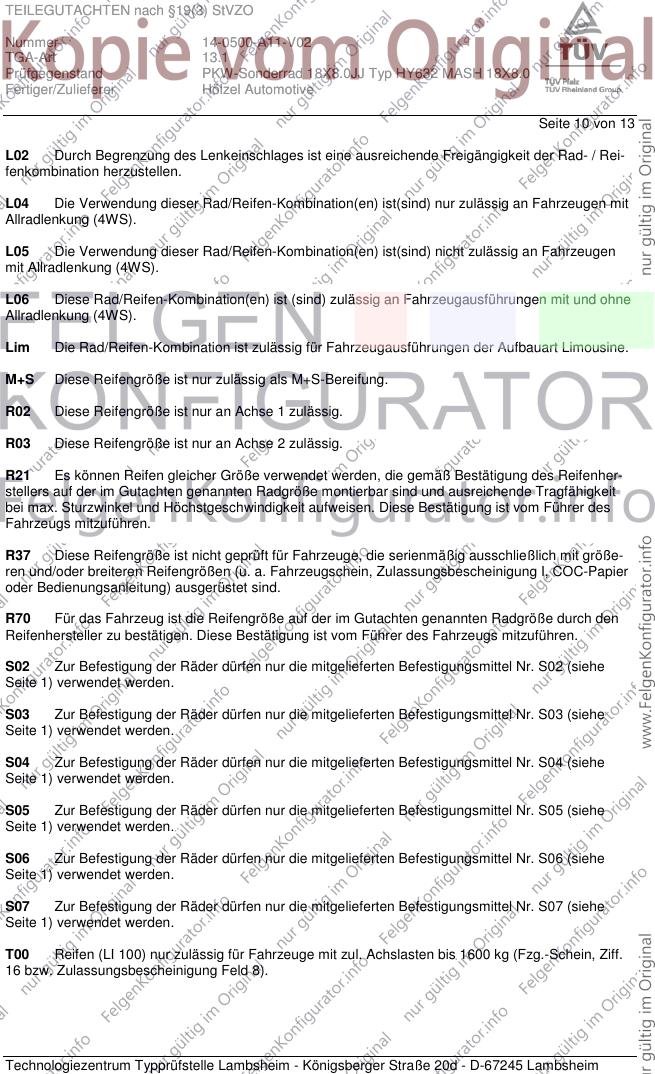

Seite 10 von 13
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive

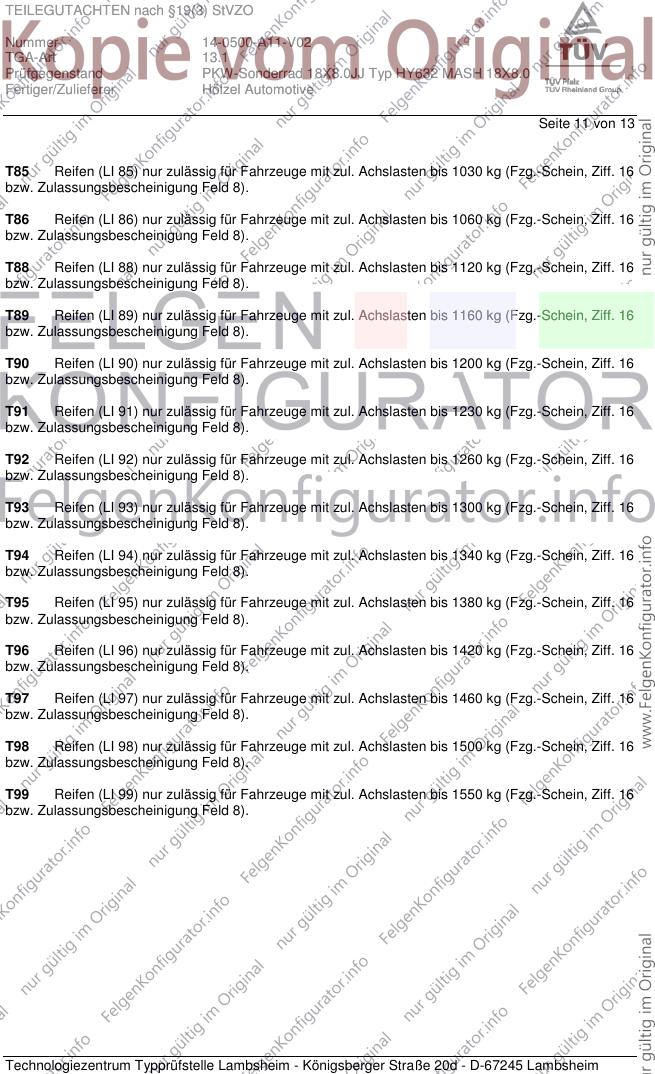

Seite 11 von 13
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive

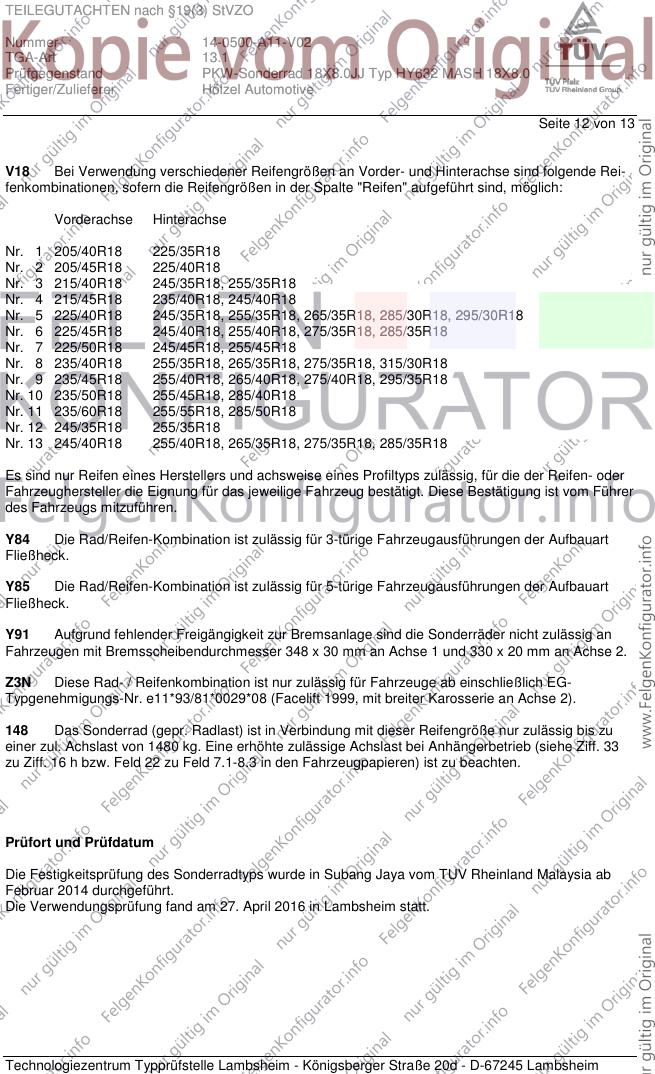

Seite 12 von 13
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 348 x 30 mm an Achse 1 und 330 x 20 mm an Achse 2.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya vom TUV Rheinland Malaysia ab
Februar 2014 durchgeführt.
Die Verwendungsprüfung fand am 27. April 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0500-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 18X8.0JJ Typ HY632 MASH 18X8.0
Fertiger/Zulieferer Hölzel Automotive

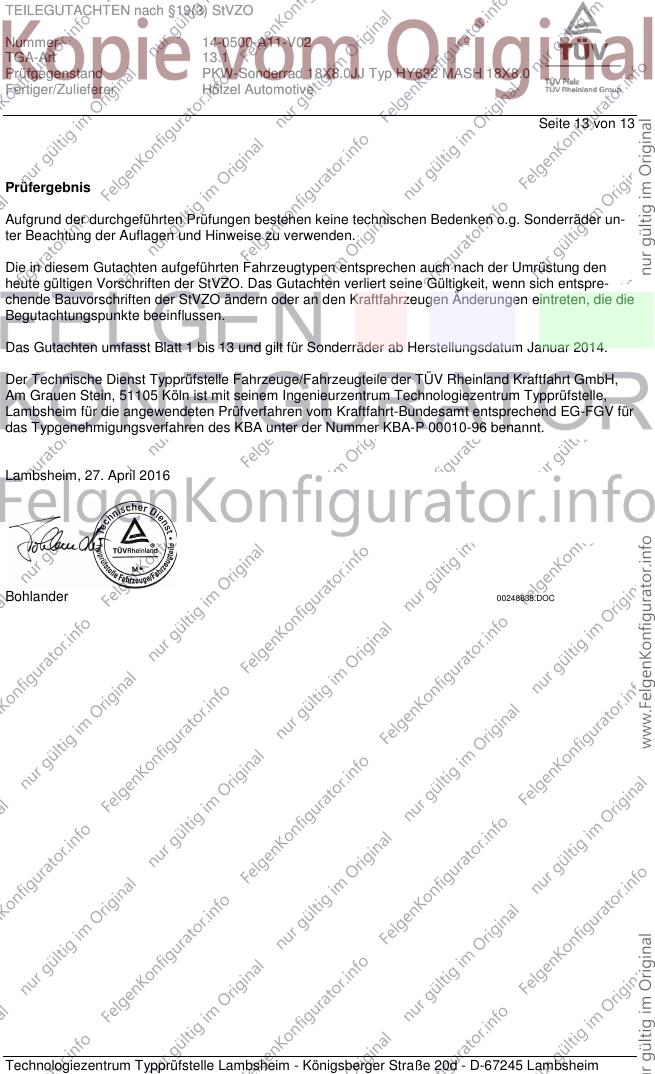

Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. April 2016
Bohlander 00248838.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
