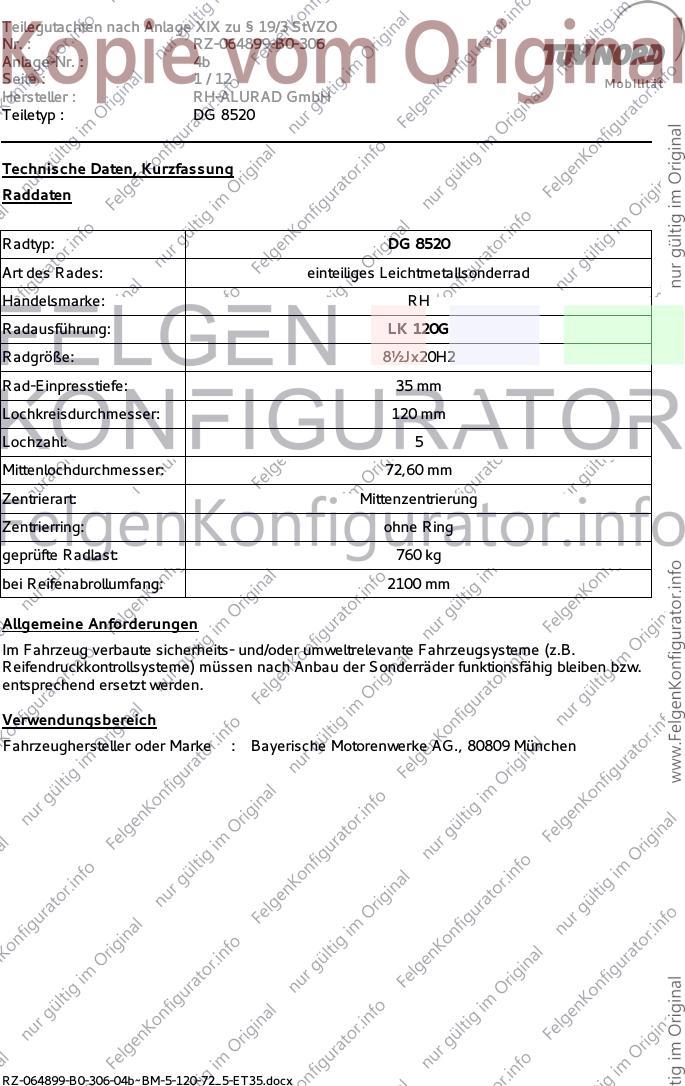

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 1 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: DG 8520
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: RH
Radausführung: LK 120G
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 760 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Bayerische Motorenwerke AG., 80809 München
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx

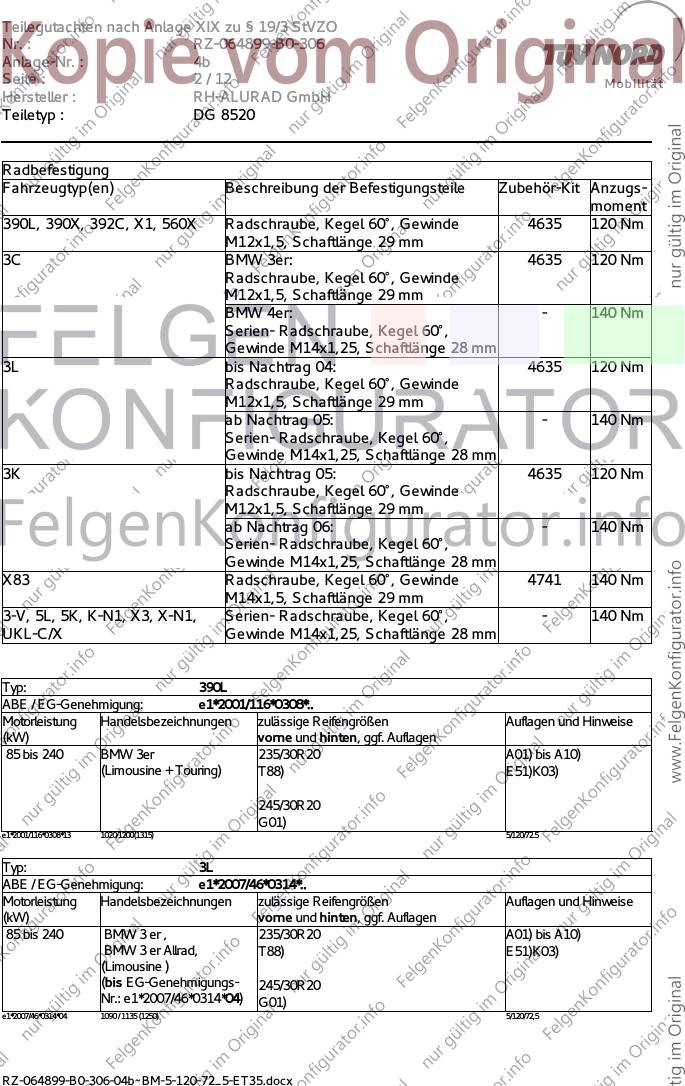

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 2 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
390L, 390X, 392C, X1, 560X Radschraube, Kegel 60°, Gewinde 4635 120 Nm
M12x1,5, Schaftlänge 29 mm
3C BMW 3er: 4635 120 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 29 mm
BMW 4er: - 140 Nm
Serien- Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 28 mm
3L bis Nachtrag 04: 4635 120 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 29 mm
ab Nachtrag 05: - 140 Nm
Serien- Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 28 mm
3K bis Nachtrag 05: 4635 120 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 29 mm
ab Nachtrag 06: - 140 Nm
Serien- Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 28 mm
X83 Radschraube, Kegel 60°, Gewinde 4741 140 Nm
M14x1,5, Schaftlänge 29 mm
3-V, 5L, 5K, K-N1, X3, X-N1, Serien- Radschraube, Kegel 60°, - 140 Nm
UKL-C/X Gewinde M14x1,25, Schaftlänge 28 mm
Typ: 390L
ABE / EG-Genehmigung: e1*2001/116*0308*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 240 BMW 3er 235/30R20 A01) bis A10)
(Limousine + Touring) T88) E51)K03)
245/30R20
G01)
e1*2001/116*0308*13 1020/1200(1315) 5/120/72.5
Typ: 3L
ABE / EG-Genehmigung: e1*2007/46*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 240 BMW 3 er , 235/30R20 A01) bis A10)
BMW 3 er Allrad, T88) E51)K03)
(Limousine )
(bis EG-Genehmigungs- 245/30R20
Nr.: e1*2007/46*0314*04) G01)
e1*2007/46*0314*04 1090 / 1135 (1250) 5/120/72,5
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 3 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520

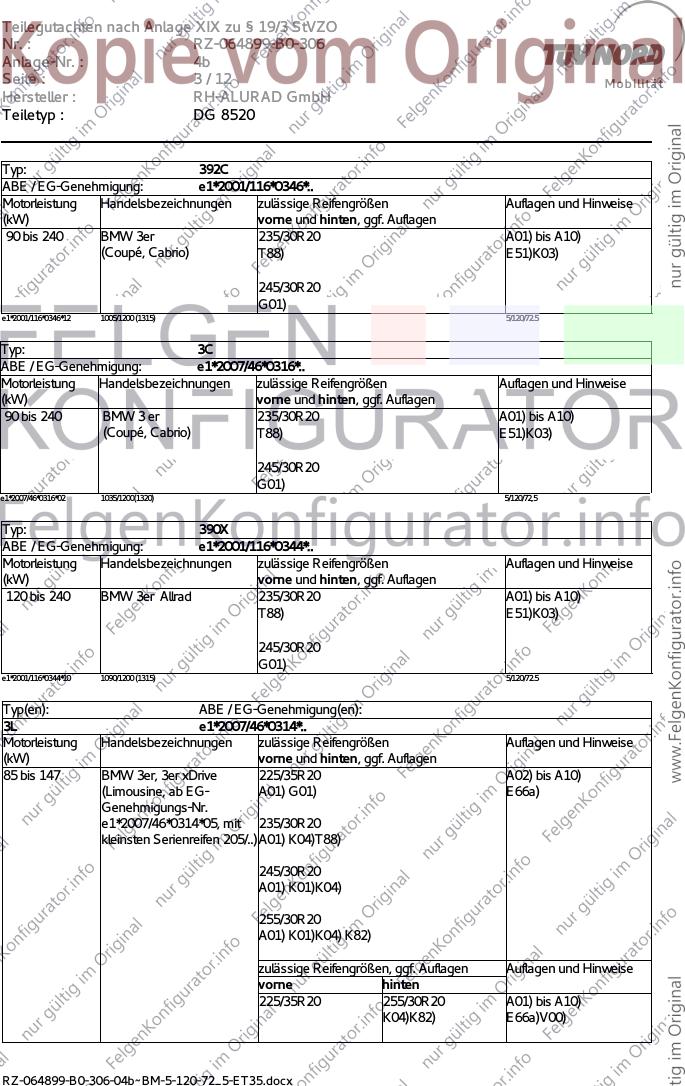

Typ: 392C
ABE / EG-Genehmigung: e1*2001/116*0346*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 240 BMW 3er 235/30R20 A01) bis A10)
(Coupé, Cabrio) T88) E51)K03)
245/30R20
G01)
e1*2001/116*0346*12 1005/1200 (1315) 5/120/72.5
Typ: 3C
ABE / EG-Genehmigung: e1*2007/46*0316*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 240 BMW 3 er 235/30R20 A01) bis A10)
(Coupé, Cabrio) T88) E51)K03)
245/30R20
G01)
e1*2007/46*0316*02 1035/1200(1320) 5/120/72,5
Typ: 390X
ABE / EG-Genehmigung: e1*2001/116*0344*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 240 BMW 3er Allrad 235/30R20 A01) bis A10)
T88) E51)K03)
245/30R20
G01)
e1*2001/116*0344*10 1090/1200 (1315) 5/120/72.5

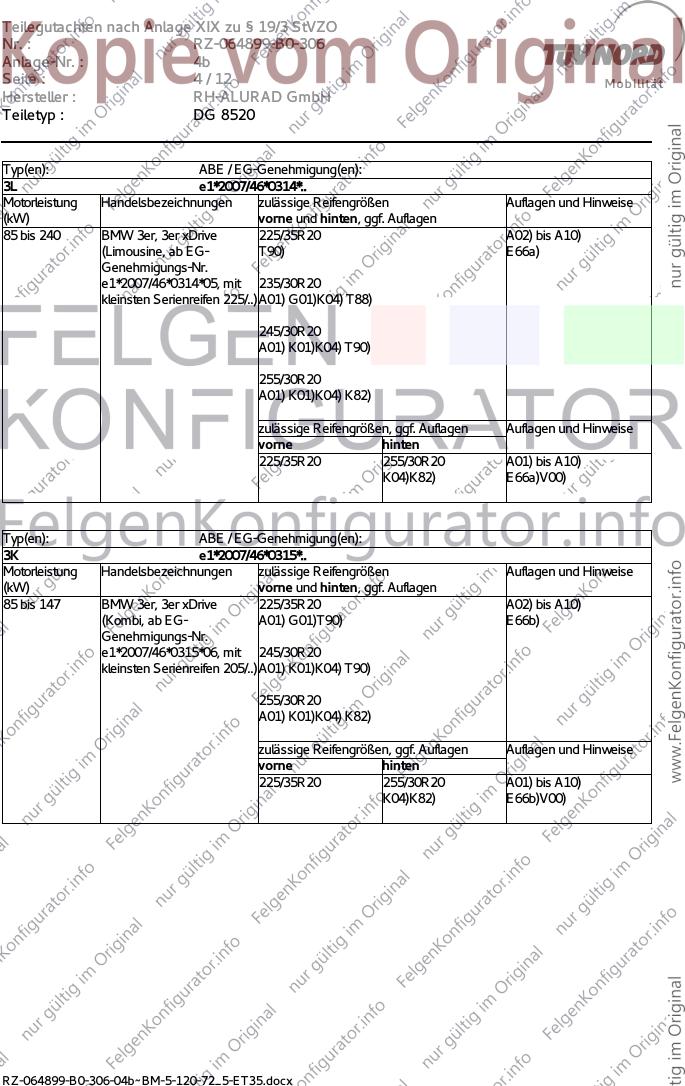

Typ(en): ABE / EG-Genehmigung(en):
3L e1*2007/46*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 BMW 3er, 3er xDrive 225/35R20 A02) bis A10)
(Limousine, ab EG- A01) G01) E66a)
Genehmigungs-Nr.
e1*2007/46*0314*05, mit 235/30R20
kleinsten Serienreifen 205/..) A01) K04)T88)
245/30R20
A01) K01)K04)
255/30R20
A01) K01)K04) K82)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K04)K82) E66a)V00)
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 4 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Typ(en): ABE / EG-Genehmigung(en):
3L e1*2007/46*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 240 BMW 3er, 3er xDrive 225/35R20 A02) bis A10)
(Limousine, ab EG- T90) E66a)
Genehmigungs-Nr.
e1*2007/46*0314*05, mit 235/30R20
kleinsten Serienreifen 225/..) A01) G01)K04) T88)
245/30R20
A01) K01)K04) T90)
255/30R20
A01) K01)K04) K82)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K04)K82) E66a)V00)
Typ(en): ABE / EG-Genehmigung(en):
3K e1*2007/46*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 147 BMW 3er, 3er xDrive 225/35R20 A02) bis A10)
(Kombi, ab EG- A01) G01)T90) E66b)
Genehmigungs-Nr.
e1*2007/46*0315*06, mit 245/30R20
kleinsten Serienreifen 205/..) A01) K01)K04) T90)
255/30R20
A01) K01)K04) K82)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K04)K82) E66b)V00)
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx

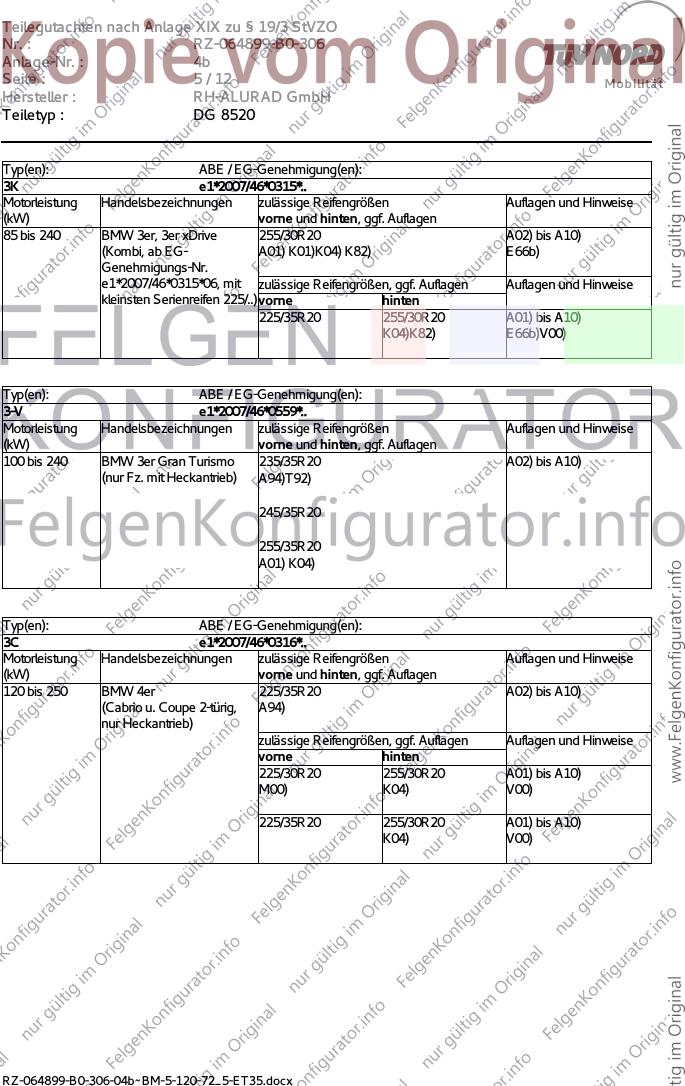

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 5 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Typ(en): ABE / EG-Genehmigung(en):
3K e1*2007/46*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 240 BMW 3er, 3er xDrive 255/30R20 A02) bis A10)
(Kombi, ab EG- A01) K01)K04) K82) E66b)
Genehmigungs-Nr.
e1*2007/46*0315*06, mit zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
kleinsten Serienreifen 225/..)vorne hinten
225/35R20 255/30R20 A01) bis A10)
K04)K82) E66b)V00)
Typ(en): ABE / EG-Genehmigung(en):
3-V e1*2007/46*0559*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 240 BMW 3er Gran Turismo 235/35R20 A02) bis A10)
(nur Fz. mit Heckantrieb) A94)T92)
245/35R20
255/35R20
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2007/46*0316*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 250 BMW 4er 225/35R20 A02) bis A10)
(Cabrio u. Coupe 2-türig, A94)
nur Heckantrieb)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/30R20 255/30R20 A01) bis A10)
M00) K04) V00)
225/35R20 255/30R20 A01) bis A10)
K04) V00)
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx

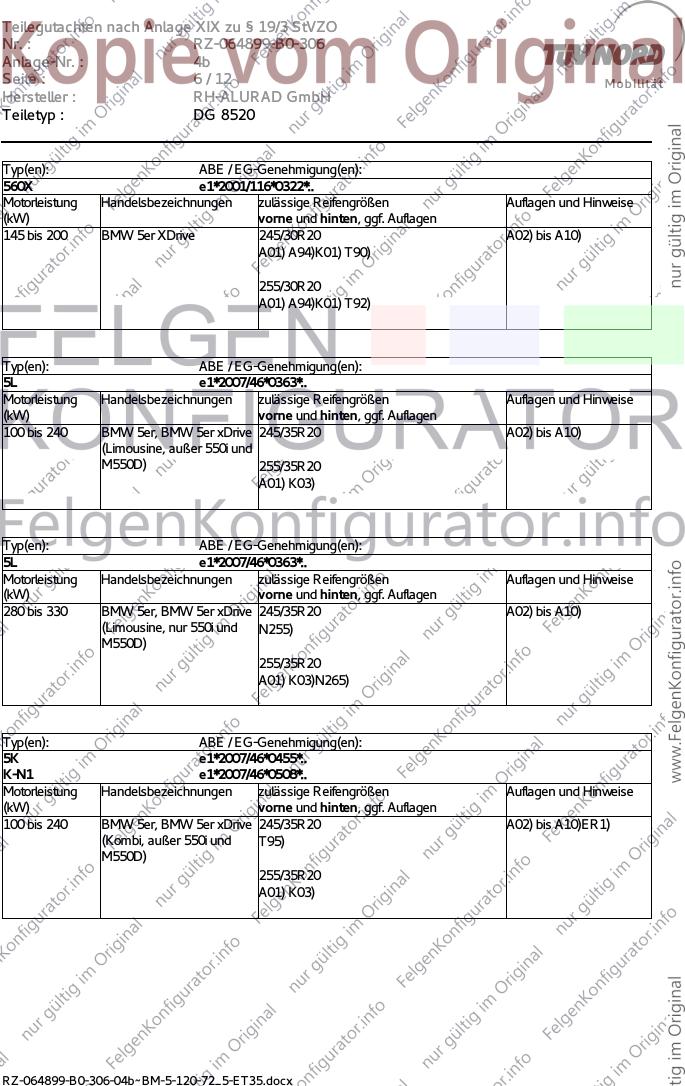

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 6 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Typ(en): ABE / EG-Genehmigung(en):
560X e1*2001/116*0322*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
145 bis 200 BMW 5er XDrive 245/30R20 A02) bis A10)
A01) A94)K01) T90)
255/30R20
A01) A94)K01) T92)
Typ(en): ABE / EG-Genehmigung(en):
5L e1*2007/46*0363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 240 BMW 5er, BMW 5er xDrive 245/35R20 A02) bis A10)
(Limousine, außer 550i und
M550D) 255/35R20
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
5L e1*2007/46*0363*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
280 bis 330 BMW 5er, BMW 5er xDrive 245/35R20 A02) bis A10)
(Limousine, nur 550i und N255)
M550D)
255/35R20
A01) K03)N265)
Typ(en): ABE / EG-Genehmigung(en):
5K e1*2007/46*0455*..
K-N1 e1*2007/46*0508*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 240 BMW 5er, BMW 5er xDrive 245/35R20 A02) bis A10)ER1)
(Kombi, außer 550i und T95)
M550D)
255/35R20
A01) K03)
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx

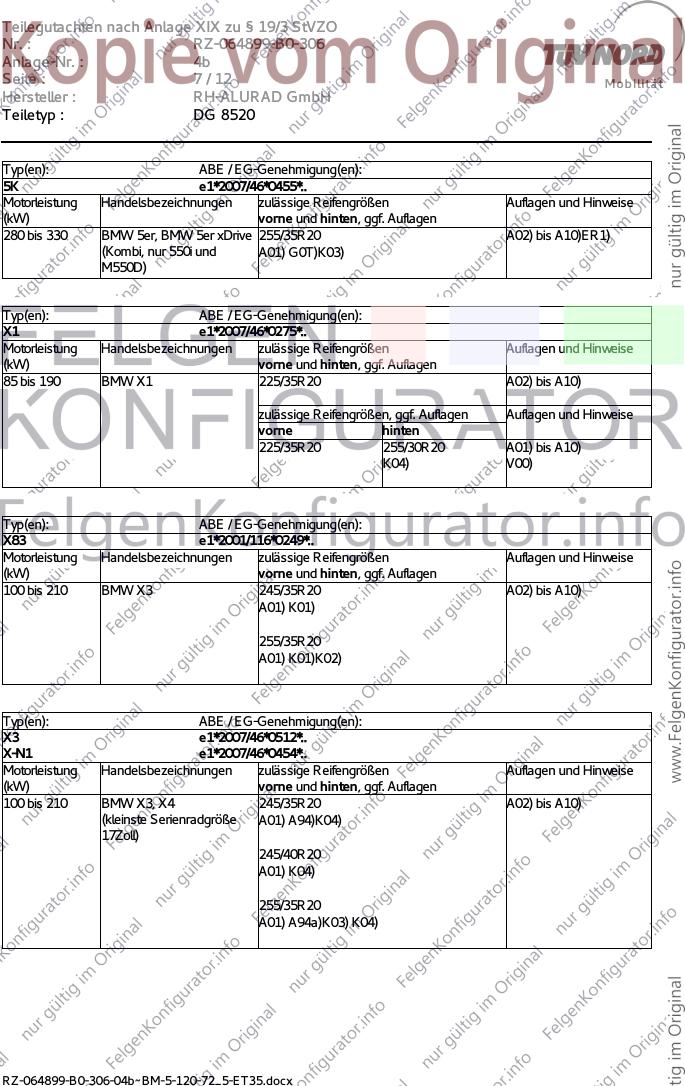

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 7 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Typ(en): ABE / EG-Genehmigung(en):
5K e1*2007/46*0455*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
280 bis 330 BMW 5er, BMW 5er xDrive 255/35R20 A02) bis A10)ER1)
(Kombi, nur 550i und A01) G0T)K03)
M550D)
Typ(en): ABE / EG-Genehmigung(en):
X1 e1*2007/46*0275*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 190 BMW X1 225/35R20 A02) bis A10)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K04) V00)
Typ(en): ABE / EG-Genehmigung(en):
X83 e1*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3 245/35R20 A02) bis A10)
A01) K01)
255/35R20
A01) K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
X-N1 e1*2007/46*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3, X4 245/35R20 A02) bis A10)
(kleinste Serienradgröße A01) A94)K04)
17Zoll)
245/40R20
A01) K04)
255/35R20
A01) A94a)K03) K04)
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx

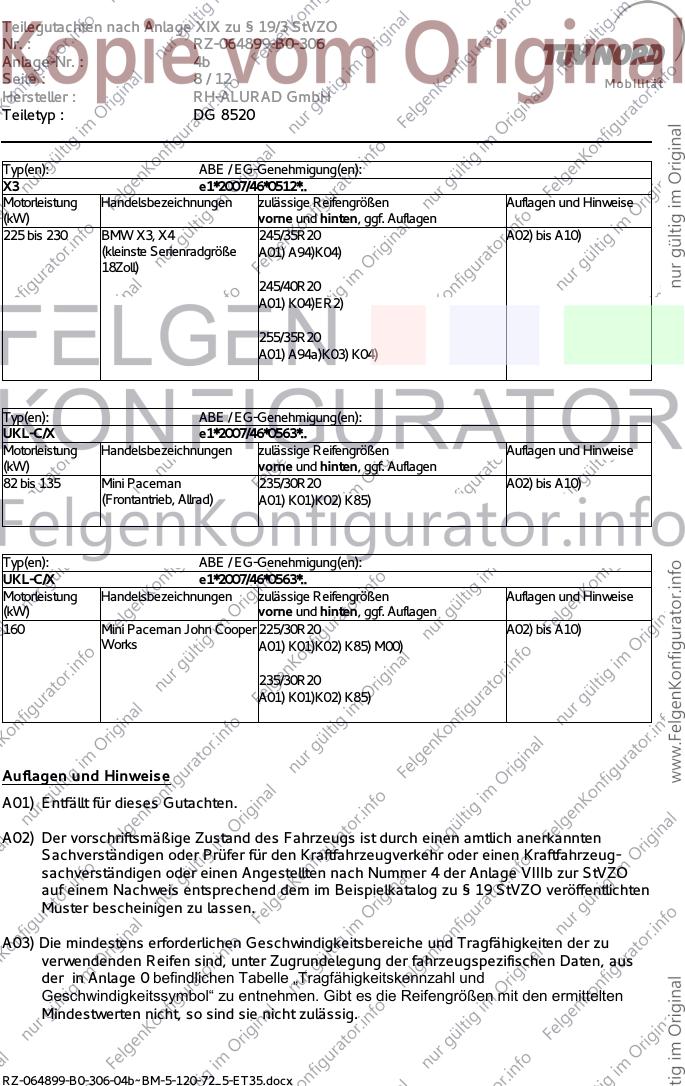

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 8 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
Typ(en): ABE / EG-Genehmigung(en):
X3 e1*2007/46*0512*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 230 BMW X3, X4 245/35R20 A02) bis A10)
(kleinste Serienradgröße A01) A94)K04)
18Zoll)
245/40R20
A01) K04)ER2)
255/35R20
A01) A94a)K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 135 Mini Paceman 235/30R20 A02) bis A10)
(Frontantrieb, Allrad) A01) K01)K02) K85)
Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 Mini Paceman John Cooper 225/30R20 A02) bis A10)
Works A01) K01)K02) K85) M00)
235/30R20
A01) K01)K02) K85)
Auflagen und Hinweise
A01) Entfällt für dieses Gutachten.
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx

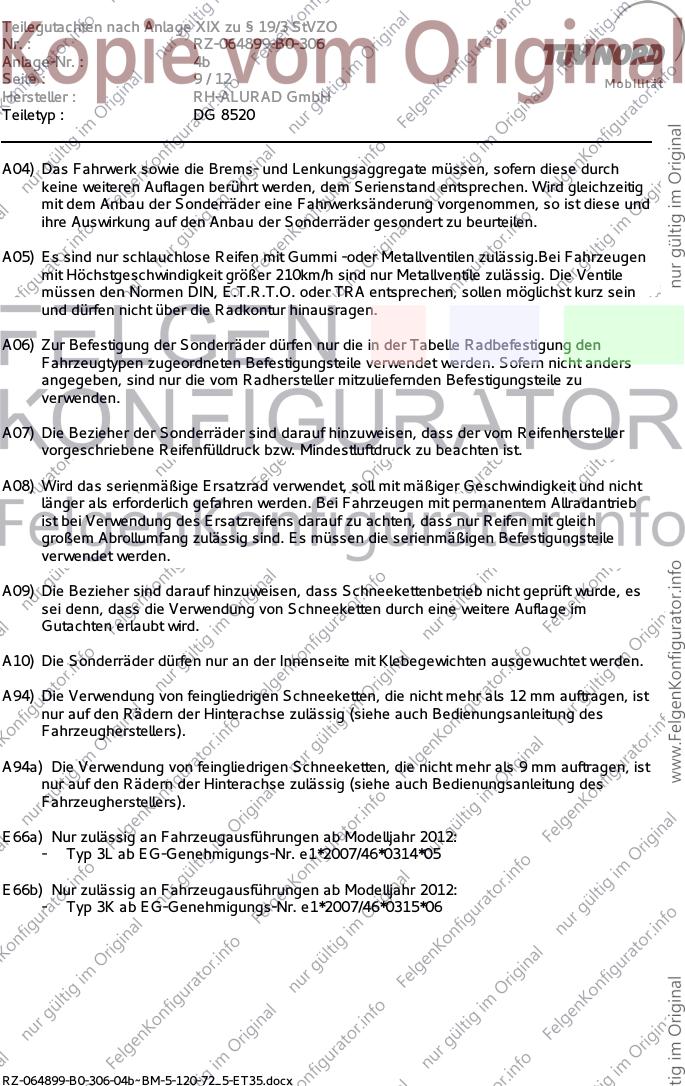

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 9 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E66a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2012:
- Typ 3L ab EG-Genehmigungs-Nr. e1*2007/46*0314*05
E66b) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2012:
- Typ 3K ab EG-Genehmigungs-Nr. e1*2007/46*0315*06
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 10 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520

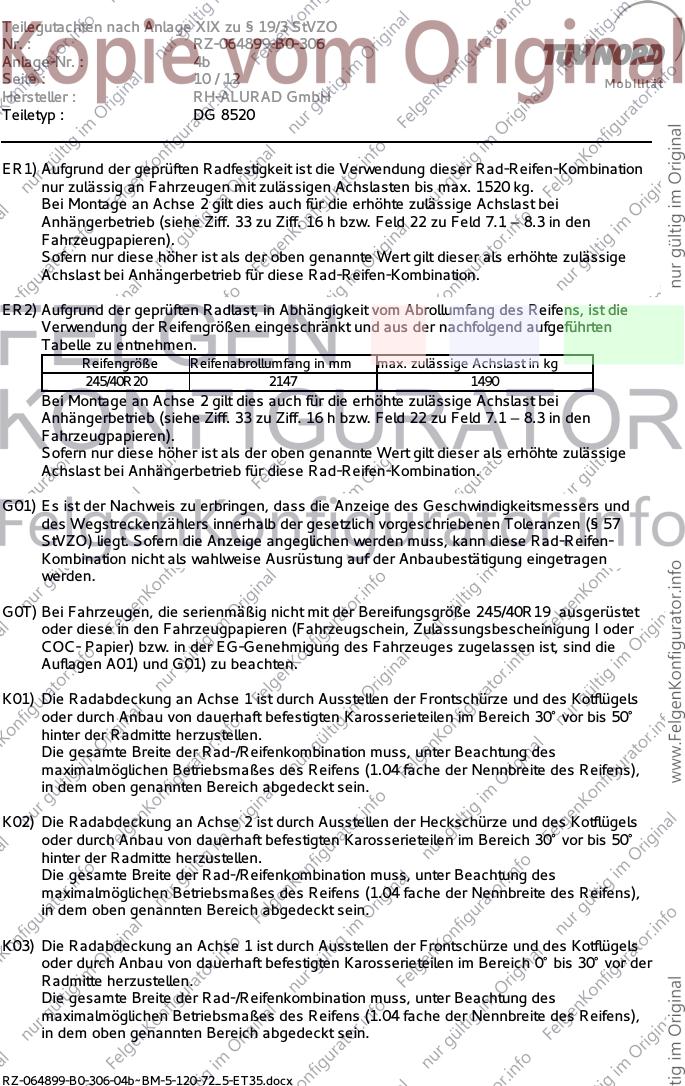

ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1520 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
ER2) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
245/40R20 2147 1490
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/40R19 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx

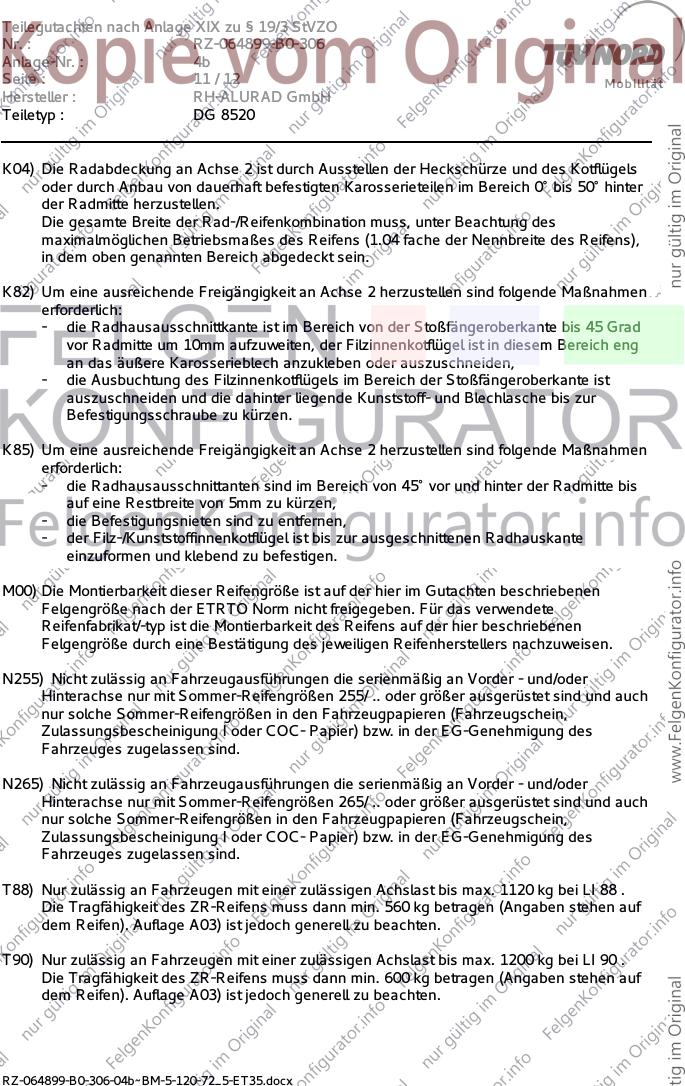

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b
Seite : 11 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K82) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis 45 Grad
vor Radmitte um 10mm aufzuweiten, der Filzinnenkotflügel ist in diesem Bereich eng
an das äußere Karosserieblech anzukleben oder auszuschneiden,
- die Ausbuchtung des Filzinnenkotflügels im Bereich der Stoßfängeroberkante ist
auszuschneiden und die dahinter liegende Kunststoff- und Blechlasche bis zur
Befestigungsschraube zu kürzen.
K85) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittanten sind im Bereich von 45° vor und hinter der Radmitte bis
auf eine Restbreite von 5mm zu kürzen,
- die Befestigungsnieten sind zu entfernen,
- der Filz-/Kunststoffinnenkotflügel ist bis zur ausgeschnittenen Radhauskante
einzuformen und klebend zu befestigen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064899-B0-306
Anlage-Nr. : 4b

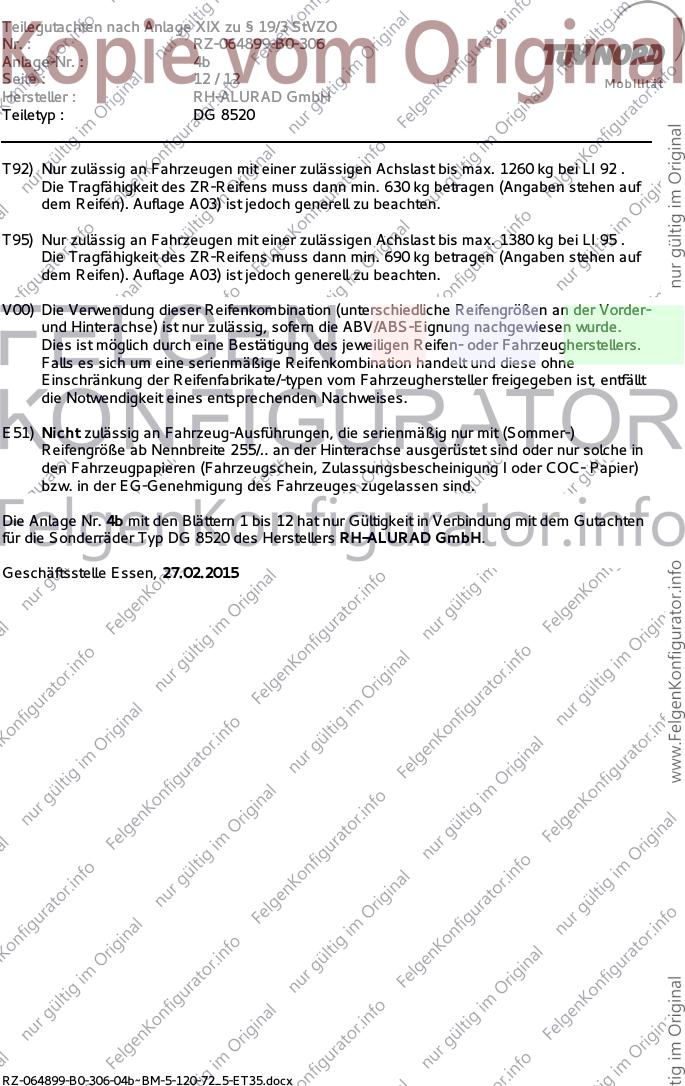

Seite : 12 / 12 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : DG 8520
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
E51) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 255/.. an der Hinterachse ausgerüstet sind oder nur solche in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 4b mit den Blättern 1 bis 12 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ DG 8520 des Herstellers RH-ALURAD GmbH.
Geschäftsstelle Essen, 27.02.2015
RZ-064899-B0-306-04b~BM-5-120-72_5-ET35.docx
