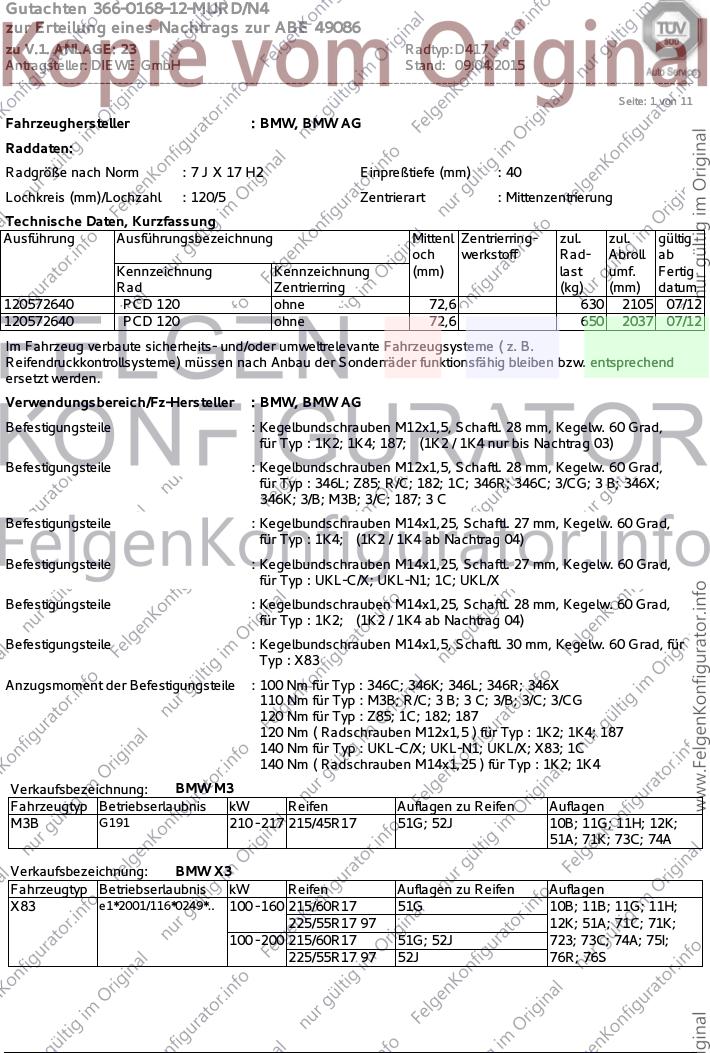

Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
120572640 PCD 120 ohne 72,6 630 2105 07/12
120572640 PCD 120 ohne 72,6 650 2037 07/12
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 1K2; 1K4; 187; (1K2 / 1K4 nur bis Nachtrag 03)
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 346L; Z85; R/C; 182; 1C; 346R; 346C; 3/CG; 3 B; 346X;
346K; 3/B; M3B; 3/C; 187; 3 C
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 1K4; (1K2 / 1K4 ab Nachtrag 04)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : UKL-C/X; UKL-N1; 1C; UKL/X
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 1K2; (1K2 / 1K4 ab Nachtrag 04)
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad, für
Typ : X83
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : 346C; 346K; 346L; 346R; 346X
110 Nm für Typ : M3B; R/C; 3 B; 3 C; 3/B; 3/C; 3/CG
120 Nm für Typ : Z85; 1C; 182; 187
120 Nm ( Radschrauben M12x1,5 ) für Typ : 1K2; 1K4; 187
140 Nm für Typ : UKL-C/X; UKL-N1; UKL/X; X83; 1C
140 Nm ( Radschrauben M14x1,25 ) für Typ : 1K2; 1K4
Verkaufsbezeichnung: BMW M3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M3B G191 210 - 217 215/45R17 51G; 52J 10B; 11G; 11H; 12K;
51A; 71K; 73C; 74A
Verkaufsbezeichnung: BMW X3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X83 e1*2001/116*0249*.. 100 - 160 215/60R17 51G 10B; 11B; 11G; 11H;
225/55R17 97 12K; 51A; 71C; 71K;
100 - 200 215/60R17 51G; 52J 723; 73C; 74A; 75I;
225/55R17 97 52J 76R; 76S
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________

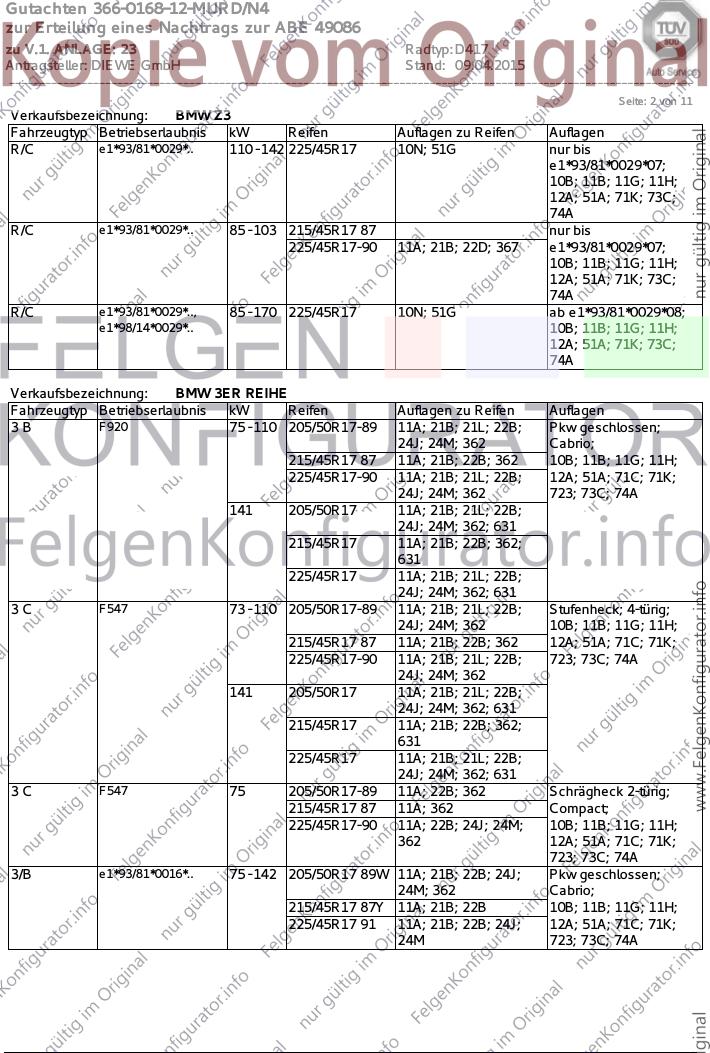

Seite: 2 von 11
Verkaufsbezeichnung: BMW Z3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R/C e1*93/81*0029*.. 110 - 142 225/45R17 10N; 51G nur bis
e1*93/81*0029*07;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 73C;
74A
R/C e1*93/81*0029*.. 85 - 103 215/45R17 87 nur bis
225/45R17-90 11A; 21B; 22D; 367 e1*93/81*0029*07;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 73C;
74A
R/C e1*93/81*0029*.., 85 - 170 225/45R17 10N; 51G ab e1*93/81*0029*08;
e1*98/14*0029*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 73C;
74A
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B F920 75 - 110 205/50R17-89 11A; 21B; 21L; 22B; Pkw geschlossen;
24J; 24M; 362 Cabrio;
215/45R17 87 11A; 21B; 22B; 362 10B; 11B; 11G; 11H;
225/45R17-90 11A; 21B; 21L; 22B; 12A; 51A; 71C; 71K;
24J; 24M; 362 723; 73C; 74A
141 205/50R17 11A; 21B; 21L; 22B;
24J; 24M; 362; 631
215/45R17 11A; 21B; 22B; 362;
631
225/45R17 11A; 21B; 21L; 22B;
24J; 24M; 362; 631
3C F547 73 - 110 205/50R17-89 11A; 21B; 21L; 22B; Stufenheck; 4-türig;
24J; 24M; 362 10B; 11B; 11G; 11H;
215/45R17 87 11A; 21B; 22B; 362 12A; 51A; 71C; 71K;
225/45R17-90 11A; 21B; 21L; 22B; 723; 73C; 74A
24J; 24M; 362
141 205/50R17 11A; 21B; 21L; 22B;
24J; 24M; 362; 631
215/45R17 11A; 21B; 22B; 362;
631
225/45R17 11A; 21B; 21L; 22B;
24J; 24M; 362; 631
3C F547 75 205/50R17-89 11A; 22B; 362 Schrägheck 2-türig;
215/45R17 87 11A; 362 Compact;
225/45R17-90 11A; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
362 12A; 51A; 71C; 71K;
723; 73C; 74A
3/B e1*93/81*0016*.. 75 - 142 205/50R17 89W 11A; 21B; 22B; 24J; Pkw geschlossen;
24M; 362 Cabrio;
215/45R17 87Y 11A; 21B; 22B 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21B; 22B; 24J; 12A; 51A; 71C; 71K;
24M 723; 73C; 74A
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________
Seite: 3 von 11
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3/C e1*93/81*0015*.. 66 - 85 215/45R17 87 11A; 21B; 22B; 24J; Touring;
24M 10B; 11B; 11G; 11H;
66 - 110 205/50R17-89 11A; 21B; 22B; 24J; 12A; 51A; 71C; 71K;
24M 723; 73C; 74A
66 - 142 225/45R17 91 11A; 21B; 22B; 24J;
24M
110 - 142 205/50R17 89W 11A; 21B; 22B; 24J;
24M
3/C e1*93/81*0015*.. 66 - 110 205/50R17-89 11A; 21B; 21L; 22B; Limousine; Stufenheck;
24J; 24M; 362 10B; 11B; 11G; 11H;
215/45R17 87 11A; 21B; 22B; 362 12A; 51A; 71K; 73C;
66 - 142 225/45R17 91 11A; 21B; 21L; 22B; 74A
24J; 24M; 362
110 - 142 205/50R17 89W 11A; 21B; 21L; 22B;
24J; 24M; 362
215/45R17 87W 11A; 21B; 22B; 362
3/CG e1*93/81*0017*.., 66 - 125 205/50R17-89 11A; 22B; 362 Compact;
e1*98/14*0017*.. 215/45R17 87 11A; 362 10B; 11B; 11G; 11H;
225/45R17-90 11A; 22B; 24J; 24M; 12A; 51A; 71K; 73C;
362 74A
346C e1*2001/116*0112*.., 77 - 170 205/50R17 93 Kompakt; Cabrio;
e1*98/14*0112*.. 225/45R17 91 Coupe; Limousine;
346K e1*2001/116*0167*.., Stufenheck 4-türig;
e1*98/14*0167*.. 10B; 11B; 11G; 11H;
346L e1*97/27*0097*.., 12A; 51A; 51J; 71C;
e1*98/14*0097*.. 71K; 723; 729; 73C;
346R e1*2001/116*0146*.., 74A; 744
e1*98/14*0146*..
346L e1*97/27*0097*.., 85 - 170 205/50R17 11A; 21B; 22L; 51G Touring;
e1*98/14*0097*.. 225/45R17 91 11A; 21B; 22L 10B; 11B; 11G; 11H;
12A; 51A; 51J; 71C;
71K; 723; 729; 73C;
74A; 744
346X e1*2001/116*0144*.., 135 - 170 205/50R17 93 10B; 11B; 11G; 11H;
e1*98/14*0144*.. 215/45R17 91 12A; 51A; 51J; 71C;
225/45R17 91 71K; 723; 729; 73C;
74A
Verkaufsbezeichnung: MINI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-N1 e24*2007/46*0023*.. 66 - 160 205/55R17 91 11A; 24J; 248; 270 10B; 11B; 11G; 11H;
215/50R17 91 11A; 24J; 244; 270 12A; 51A; 71C; 71K;
215/55R17 94 11A; 24J; 244; 271 723; 73C; 74D; 76S
225/45R17 91 11A; 24J; 244
225/50R17 94 11A; 24C; 244; 271
Verkaufsbezeichnung: MINI (COUNTRYMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL/X e1*2007/46*0496*.. 66 - 160 205/55R17 91 11A; 24J; 248; 270 10B; 11B; 11G; 11H;
215/50R17 91 11A; 24J; 244; 270 12A; 51A; 71C; 71K;
215/55R17 94 11A; 24J; 244; 271 723; 73C; 74D; 76S
225/45R17 91 11A; 24J; 244
225/50R17 94 11A; 24C; 244; 271
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________

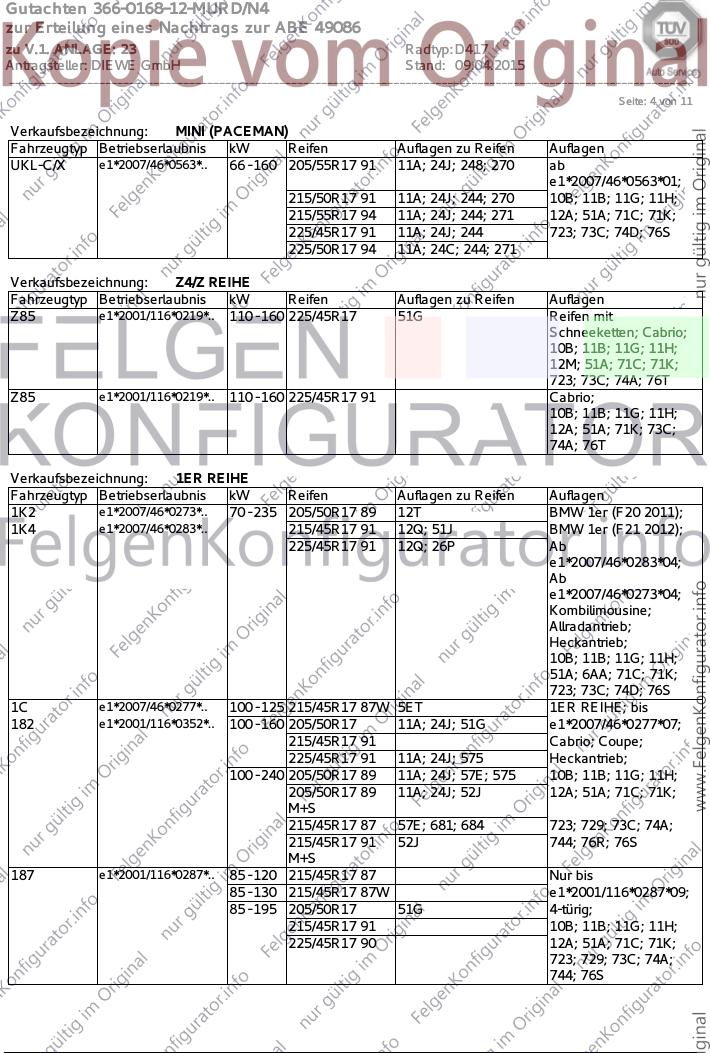

Seite: 4 von 11
Verkaufsbezeichnung: MINI (PACEMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-C/X e1*2007/46*0563*.. 66 - 160 205/55R17 91 11A; 24J; 248; 270 ab
e1*2007/46*0563*01;
215/50R17 91 11A; 24J; 244; 270 10B; 11B; 11G; 11H;
215/55R17 94 11A; 24J; 244; 271 12A; 51A; 71C; 71K;
225/45R17 91 11A; 24J; 244 723; 73C; 74D; 76S
225/50R17 94 11A; 24C; 244; 271
Verkaufsbezeichnung: Z4/Z REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z85 e1*2001/116*0219*.. 110 - 160 225/45R17 51G Reifen mit
Schneeketten; Cabrio;
10B; 11B; 11G; 11H;
12M; 51A; 71C; 71K;
723; 73C; 74A; 76T
Z85 e1*2001/116*0219*.. 110 - 160 225/45R17 91 Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 73C;
74A; 76T
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 70 - 235 205/50R17 89 12T BMW 1er (F20 2011);
1K4 e1*2007/46*0283*.. 215/45R17 91 12Q; 51J BMW 1er (F21 2012);
225/45R17 91 12Q; 26P Ab
e1*2007/46*0283*04;
Ab
e1*2007/46*0273*04;
Kombilimousine;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 6AA; 71C; 71K;
723; 73C; 74D; 76S
1C e1*2007/46*0277*.. 100 - 125 215/45R17 87W 5ET 1ER REIHE; bis
182 e1*2001/116*0352*.. 100 - 160 205/50R17 11A; 24J; 51G e1*2007/46*0277*07;
215/45R17 91 Cabrio; Coupe;
225/45R17 91 11A; 24J; 575 Heckantrieb;
100 - 240 205/50R17 89 11A; 24J; 57E; 575 10B; 11B; 11G; 11H;
205/50R17 89 11A; 24J; 52J 12A; 51A; 71C; 71K;
M+S
215/45R17 87 57E; 681; 684 723; 729; 73C; 74A;
215/45R17 91 52J 744; 76R; 76S
M+S
187 e1*2001/116*0287*.. 85 - 120 215/45R17 87 Nur bis
85 - 130 215/45R17 87W e1*2001/116*0287*09;
85 - 195 205/50R17 51G 4-türig;
215/45R17 91 10B; 11B; 11G; 11H;
225/45R17 90 12A; 51A; 71C; 71K;
723; 729; 73C; 74A;
744; 76S
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________
Seite: 5 von 11
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 66 - 120 215/45R17 87 11A; 24J Nur bis
1K4 e1*2007/46*0283*.. 66 - 130 215/45R17 87W 11A; 24J e1*2007/46*0283*03;
187 e1*2001/116*0287*.. 66 - 195 205/50R17 11A; 24J; 51G Nur bis
215/45R17 91 11A; 24J e1*2007/46*0273*03;
225/45R17 90 11A; 24J Ab
e1*2001/116*0287*10;
Schrägheck 2-türig;
Schrägheck 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 729; 73C; 74A;
744; 76S
Verkaufsbezeichnung: 2ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1C e1*2007/46*0277*.. 100 - 180 205/50R17 89Y 12O 2ER REIHE; ab
205/55R17 91W 11A; 12A; 26P e1*2007/46*0277*08;
215/50R17 91W 11A; 12A; 245; 248; Cabrio; Coupe;
26P Heckantrieb;
225/45R17 91W 11A; 12A; 245; 248 10B; 11B; 11G; 11H;
225/50R17 94 11A; 12A; 245; 248; 51A; 6AA; 71C; 71K;
26B; 26N; 27H 723; 73C; 74D; 76S
1C e1*2007/46*0277*.. 240 205/50R17 89 12O; 52J 2ER REIHE; ab
205/55R17 91 11A; 12A; 26P; 52J e1*2007/46*0277*08;
215/50R17 91 11A; 12A; 248; 26P; Cabrio; Coupe;
52J Heckantrieb;
225/45R17 91 11A; 12A; 248; 52J 10B; 11B; 11G; 11H;
225/50R17 94 11A; 12A; 245; 248; 51A; 6AA; 71C; 71K;
26B; 26N; 27H; 52J 723; 73C; 74D; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________

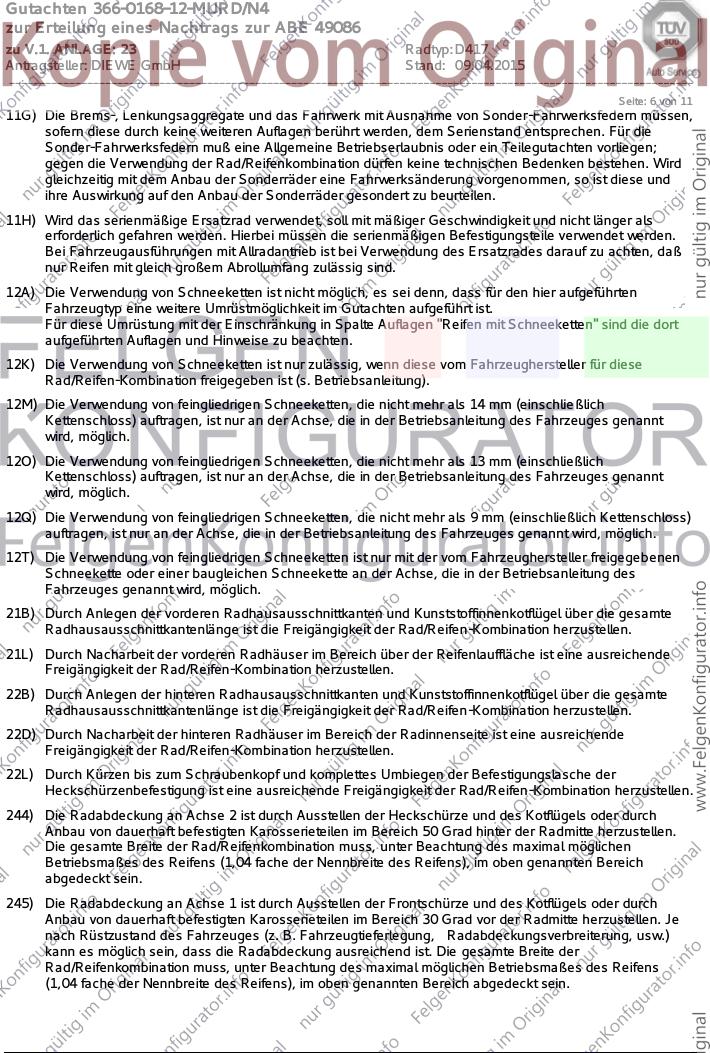

Seite: 6 von 11
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22D) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________

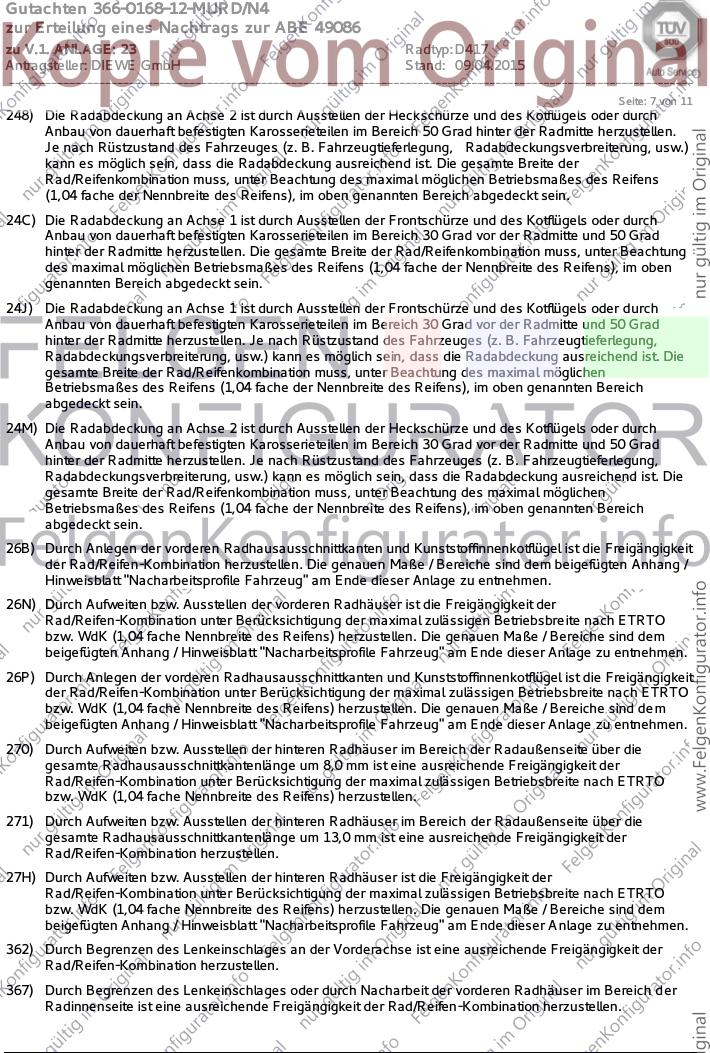

Seite: 7 von 11
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________

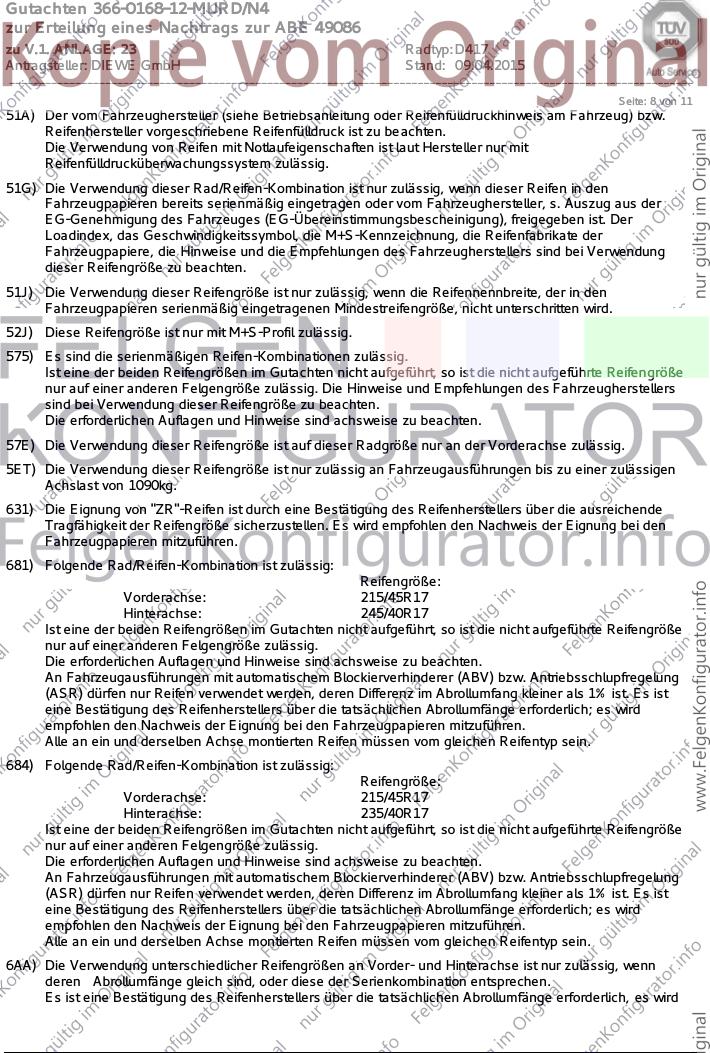

Seite: 8 von 11
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
681) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn
deren Abrollumfänge gleich sind, oder diese der Serienkombination entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________

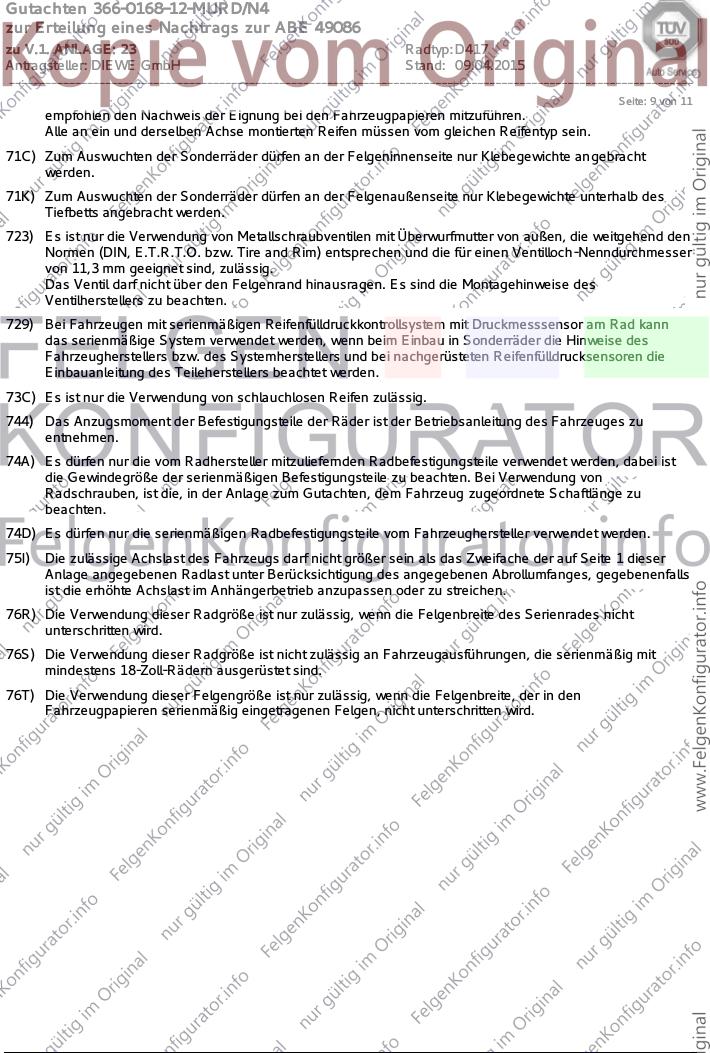

Seite: 9 von 11
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76R) Die Verwendung dieser Radgröße ist nur zulässig, wenn die Felgenbreite des Serienrades nicht
unterschritten wird.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________

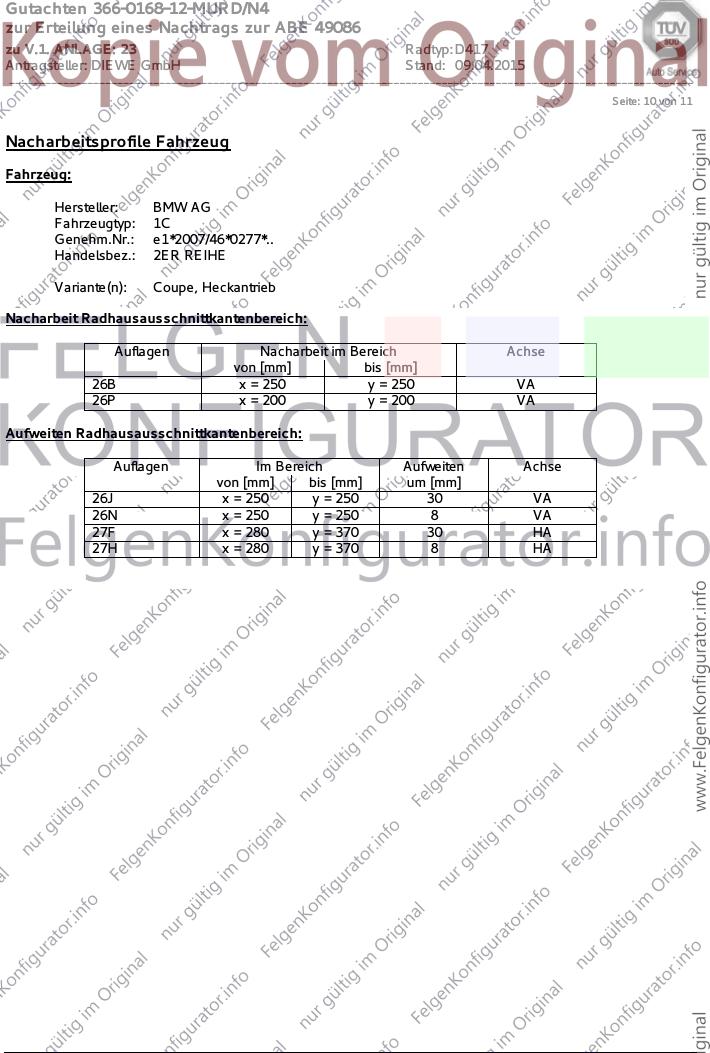

Seite: 10 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1C
Genehm.Nr.: e1*2007/46*0277*..
Handelsbez.: 2ER REIHE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 280 y = 370 30 HA
27H x = 280 y = 370 8 HA
Gutachten 366-0168-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49086
zu V.1. ANLAGE: 23 Radtyp: D417
Antragsteller: DIEWE GmbH Stand: 09.04.2015
__________________________________________________________________________________________________________________

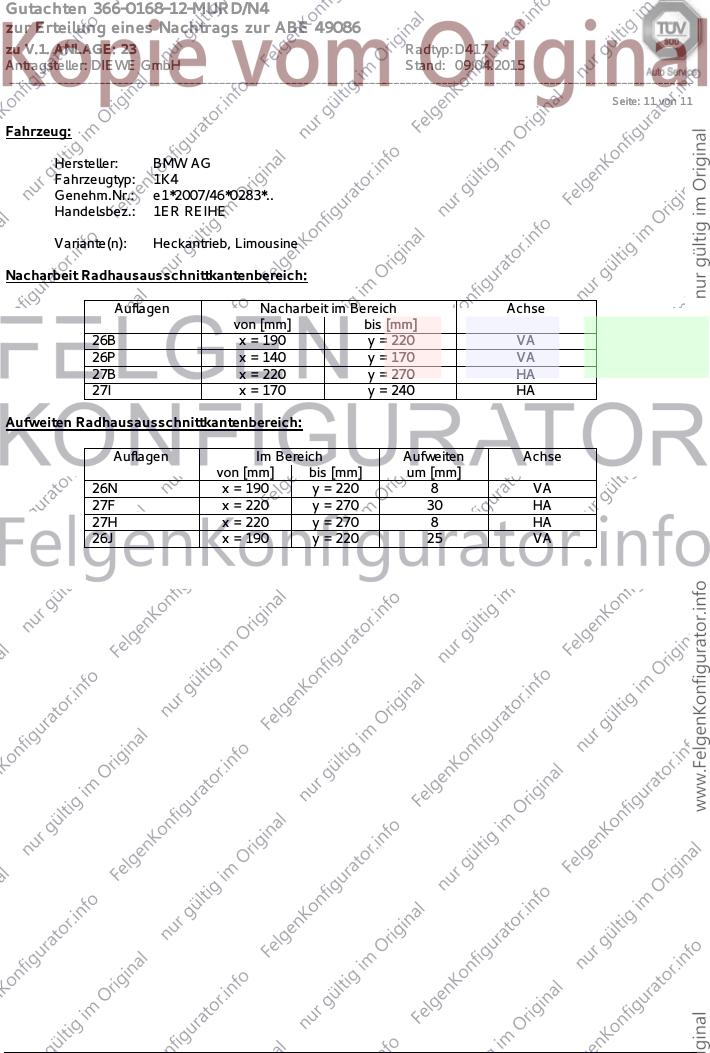

Seite: 11 von 11
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1K4
Genehm.Nr.: e1*2007/46*0283*..
Handelsbez.: 1ER REIHE
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 190 y = 220 VA
26P x = 140 y = 170 VA
27B x = 220 y = 270 HA
27I x = 170 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 190 y = 220 8 VA
27F x = 220 y = 270 30 HA
27H x = 220 y = 270 8 HA
26J x = 190 y = 220 25 VA
