Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48575*03
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: ADV11 8017
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

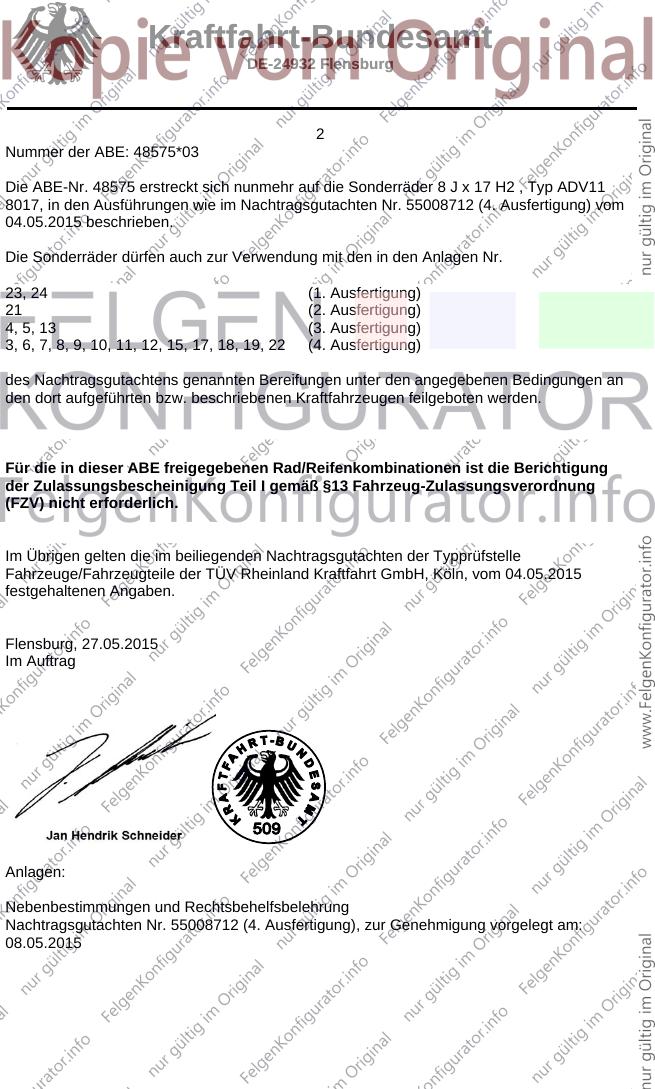

2
Nummer der ABE: 48575*03
Die ABE-Nr. 48575 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ ADV11
8017, in den Ausführungen wie im Nachtragsgutachten Nr. 55008712 (4. Ausfertigung) vom
04.05.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
23, 24 (1. Ausfertigung)
21 (2. Ausfertigung)
4, 5, 13 (3. Ausfertigung)
3, 6, 7, 8, 9, 10, 11, 12, 15, 17, 18, 19, 22 (4. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 04.05.2015
festgehaltenen Angaben.
Flensburg, 27.05.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55008712 (4. Ausfertigung), zur Genehmigung vorgelegt am:
08.05.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48575*03
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 ADV11 8017 W5 / ohne Ring 5/120/72,6 35 800 2260
Kennzeichnungen
KBA-Nummer 48575
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5
(Ges. Länge: 61mm)
S03 Schraube M12x1,5 Kegel 60° 110 26 RG.550F
S04 Schraube M12x1,5 Kegel 60° 120 26 RG.550F
S05 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560F
S06 Schraube M14x1,25 Kegel 60° 130 33 RG.595F
S07 Schraube M14x1,25 Kegel 60° 140 27,6 RG.593F
S08 Schraube M14x1,25 Kegel 60° 130 27,6 RG.593F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A12 A14
182, 1C 100-240 225/45R17 K1c K2b K41 K42 K46 T90 A21 Cbo Cpe
e1*2001/116*0352*.., 100-240 235/40R17 K1c K2b K41 K42 K43 K46 T90 V17 S03
e1*2007/46* 100-240 245/40R17 K2b K42 K44 K46 R03
0277*00-07 225-240 215/45R17 K1c K41 R02 T91
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A12 A14
187 85-195 225/45R17 K1c K2b K41 K42 K46 A21 Flh V17
e1*2001/116* 85-195 235/40R17 K1c K2b K41 K42 K43 K46 S03
0287*00-09 85-195 245/40R17 K2b K42 K44 K46 R03
BMW 1er-Reihe 66-195 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A12 A14
187, 1K2, 1K4 66-195 225/45R17 K1c K2b K41 K42 K46 A21 Flh V17
e1*2001/116* 66-195 235/40R17 K1c K2b K41 K42 K43 K46 S03
0287*10-.., 66-195 245/40R17 K2b K42 K44 K46 R03
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 K1a K2a K2b K5b R70 T89 T93 A01 A12 A14
1K2 70-175 215/45R17 K1a K2b T87 T91 A21 A58 AuT
e1*2007/46*0273*04-.. 70-175 225/45R17 K1a K2a K2b K5b BW7 V17 Y84
- ab Modelljahr 2013 70-175 235/40R17 K1c K2c K5d K8e S08
- 3 Türer 70-175 235/45R17 K1c K2c K5d K8e
70-175 245/40R17 K2c K6i K8e R03
BMW 1er-Reihe 70-175 205/50R17 K1a K2a K2b K5b R70 T89 T93 A01 A12 A14
1K4 70-175 215/45R17 K1a K2b T87 T91 A21 A58 AuT
e1*2007/46*0283*04-.. 70-175 225/45R17 K1a K2a K2b K5b BW7 V17 Y85
- ab Modelljahr 2012 70-175 235/40R17 K1c K2c K5d K8e S08
- 5 Türer 70-175 235/45R17 K1c K2c K5d K8e
70-175 245/40R17 K2c K6i K8e R03
BMW 2er-Coupé 100-160 205/50R17 K1a K2a K2b K5b R70 A01 A12 A14
1C 100-160 215/45R17 K1a K2b A21 A58 AuT
e1*2007/46*0277*08-.. 100-160 225/45R17 K1a K2a K2b K5b BW7 Cpe V17
100-160 235/40R17 K1c K2c K5d K8e S08
100-160 235/45R17 K1c K2c K5d K8e
100-160 245/40R17 K2c K6i K8e R03
BMW 3er GT 100-250 225/55R17 A32 A14 A21 A57
3-V 100-250 235/50R17 A12 BW7 Flh V17
e1*2007/46*0559*.. 100-250 235/55R17 A12 S08
100-250 245/50R17 A01 A12 K2b R03
100-250 255/50R17 A01 A12 K2b R03
BMW 3er-Allrad 135-170 205/50R17 R37 R70 T89 T93 A12 A14 A21
346X 135-170 205/50R17 M+S R70 T89 T93 Car Lim R21
e1*98/14*,2001/116* 135-170 215/45R17 A01 K1a K2b R37 T87 T88 T91 V17 S03
0144*.. 135-170 225/45R17 A01 K1c K2b K42 K56 T90 T91
135-170 235/40R17 A01 K1c K2b K42 K56 T90
135-170 245/40R17 A01 K2b K42 K56 R03 T91 T93
135-170 255/40R17 A01 K2b K42 K44 K56 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 205/50R17 R37 R70 T89 A12 A14 A21
346K 85-141 215/45R17 R37 T87 T88 B03 V17 S03
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a K42 K56
e1*2001/116*0167*.. 85-141 235/40R17 A01 K1c K2b K42 K56
85-141 245/40R17 A01 K2c K42 K56 R03
85-141 255/40R17 A01 K2c K42 K56 R03 R70
BMW 3er-Reihe 66-125 215/45R17 K1a K2b K42 R37 A01 A12 A14
3/CG 66-125 225/45R17 K1a K2b K42 L02 A21 R21 V17
e1*93/81*0017*.., 66-125 235/40R17 K1c K2b K41 K42 K45 K56 L02 S03
e1*98/14*0017*.. 66-125 245/40R17 K2b K42 K44 K56 R03
BMW 3er-Reihe 77-170 205/50R17 M+S R09 R70 T89 T93 A12 A14 A21
346C, 346R 77-170 205/50R17 R70 T89 T93 Cbo Cpe V17
e1*98/14,2001/116* 77-170 215/45R17 A01 K1a T87 T88 T91 S03
0112, 0146*.. 77-170 225/45R17 A01 K1c K2b K42 K56 T90 T91
77-170 235/40R17 A01 K1c K2b K42 K56 T90
77-170 245/40R17 A01 K2b K42 K56 R03
77-170 255/40R17 A01 K2b K42 K44 K56 R03 R70
BMW 3er-Reihe 77-170 205/50R17 M+S R09 R70 T89 T93 A12 A14 A21
346L 77-170 205/50R17 R70 T89 T93 Car Lim V17
e1*97/27*0097*.., 77-170 215/45R17 A01 K1a T87 T88 T91 S03
e1*98/14*0097*.. 77-170 225/45R17 A01 K1c K2b K42 K56 T90 T91
77-170 235/40R17 A01 K1c K2b K42 K56 T90 T94
77-170 245/40R17 A01 K2b K42 K56 R03 T91 T93
77-170 255/40R17 A01 K2b K42 K44 K56 R03 R70
BMW 3er-Reihe 85-225 225/45R17 A10 T90 T91 T93 T94 A14 A21 Car
390L, -/X 85-225 235/45R17 A12 T93 T94 Lim V17 S03
e1*2001/116* 85-225 245/40R17 A12 T91 T95
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/45R17 A63 T90 T91 T93 T94 A14 A21 Car
390L, -/X, 3L, 3K, 3K- 85-240 235/45R17 A12 T93 T94 Lim V17 S03
N1 85-240 245/40R17 A12 R03 T91 T93
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/45R17 A10 T90 T91 A14 A21 Cbo
392C, 390X, 3C 90-240 225/45R17 A10 M+S T90 T91 Cpe V17 S03
e1*2001/116*0346*.., 90-240 235/45R17 A12 T93
e1*2001/116*0344*..; 90-240 245/40R17 A01 A12 K1c R02 T91
e1*2007/46* 90-240 245/40R17 A12 R03
0316*00-07
- Coupé/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 75-142 215/45R17 K1a K2b R35 R37 T87 T91 A01 A12 A14
3B, 3/B 75-142 225/45R17 K1a K2b L02 T90 T91 A21 K42 R21
F920, 75-142 235/40R17 K1c K2b K41 K45 K56 L02 T90 V17 S03
e1*93/81*0016*.. 75-142 245/40R17 K2b K44 K56 R03 T90
BMW 3er-Reihe 66-142 215/45R17 K1a K2b R35 R37 T87 T91 A01 A12 A14
3C, 3/C 66-142 225/45R17 K1a K2b L02 T90 T91 A21 K42 R21
F547, 66-142 235/40R17 K1c K2b K41 K45 K56 L02 T90 V17 S03
e1*93/81*0015*.. 66-142 245/40R17 K2b K44 K56 R03 T91
BMW 3er-Reihe 85-250 225/45R17 A32 T91 A14 A21 A57
3L 85-250 225/50R17 A01 A12 K1b K2b BW7 Lim V17
e1*2007/46*0314*05-.. 85-250 235/45R17 A01 A90 K2b S08
- ab Modell 2012 85-250 235/50R17 A01 A12 K1c K2a K2b
85-250 245/45R17 A01 A12 K1b K2b
85-250 255/45R17 A01 A12 K2a K2b R03
BMW 3er-Reihe 210-217 215/45R17 K1a K2b K42 M+S A01 A12 A14
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K45 K56 R35 A21 S03
G191, 236 225/45R17 K1a K2b K41 K42 K45 K56 M+S
e1*93/81*0032*..
BMW 3er-Touring 85-250 225/45R17 T91 A12 A14 A21
3K, 3K-N1 85-250 225/50R17 A01 K1b K2b A57 BW7 Car
e1*2007/46*0315*06-.. 85-250 235/45R17 A01 K2b V17 S08
e24*2007/46*0022*03- 85-250 235/50R17 A01 K1c K2a K2b
- ab Modell 2013 85-250 245/45R17 A01 K1b K2b
85-250 255/45R17 A01 K2a K2b R03
BMW 4er-GranCoupé 100-250 225/45R17 A32 A14 A21 A57
3C 100-250 225/50R17 A01 A12 K2b BW7 Lim V17
e1*2007/46*0316*10-.. 100-250 235/45R17 A90 S08
100-250 235/50R17 A01 A12 K1a K2b
100-250 245/45R17 A01 A12 K2b
100-250 255/45R17 A01 A12 K1a K2b
BMW 4er-Reihe 120-250 225/45R17 A32 A14 A21 A57
3C 120-250 225/50R17 A01 A12 K2b BW7 Cbo Cpe
e1*2007/46*0316*08-.. 120-250 235/45R17 A90 V17 S08
120-250 235/50R17 A01 A12 K1a K2b
120-250 245/45R17 A01 A12 K2b
120-250 255/45R17 A01 A12 K1a K2b
BMW 5er-Reihe 4x4 145-200 225/50R17 R37 A12 A14 A21
560X 145-200 235/45R17 R37 T93 T94 A56 B03 Lim
e1*2001/116*0322*.. 145-200 245/45R17 S04
BMW 5er-Touring 4x4 145-200 225/50R17 R37 T94 T98 A12 A14 A21
560X 145-200 235/45R17 R37 T93 T94 T97 A56 B03 Car
e1*2001/116*0322*.. 145-200 245/45R17 T95 T99 S04
BMW M Roadster / 236-239 225/45R17 M+S R09 A12 A14 A21
Coupe Cbo Cpe S03
MR/C
e1*95/54*0050*..,
e1*98/14*0050*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X1 85-190 235/45R17 A32 A14 A21 S04
X1, X-N1, X1-N1
e1*2007/46*0275*..;
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-210 225/60R17 A32 A14 A21 B03
X3, X-N1 100-210 235/55R17 A12 B90 S06
e1*2007/46*0512*..; 100-210 245/55R17 A01 A12 K1a K2b
e1*2007/46*0454*.. 100-210 255/50R17 A01 A12 K1a K1b K2b K6v
- incl. Facelift 2014
BMW X3 100-160 215/60R17 A10 R70 A14 A21 B03
X83 100-160 225/55R17 A01 A12 K1b K2b S05
e1*2001/116*0249*.. 100-200 215/60R17 A10 M+S R37 R70
100-200 225/55R17 A01 A12 K1b K2b M+S R37
100-200 235/55R17 A01 A12 K1b K2b
100-200 245/50R17 A01 A12 K1a K1b K2b
100-200 245/55R17 A01 A12 K1a K1b K2b
100-200 255/50R17 A01 A12 K1c K2b
BMW X4 100-210 225/60R17 A32 A14 A21 B03
X3, X-N1 100-210 235/55R17 A12 B90 S06
e1*2007/46* 100-210 245/55R17 A01 A12 K1a K2b
0512*11-.., 0454*13-.. 100-210 255/50R17 A01 A12 K1a K1b K2b K6v
BMW X4 100-210 225/60R17 A32 A14 A21 B03
X3, X-N1 100-210 235/55R17 A12 B90 KMV S06
e1*2007/46* 100-210 245/55R17 A12
0512*11-.., 0454*13-.. 100-210 255/50R17 A01 A12 K1a K2b K6v
- mit M-Paket -
Verbreiterungen
BMW X5 135-235 235/65R17 A10 K1a M+S R09 160 A01 A07 A14
X53 135-235 235/65R17 A10 K1a 160 A21 B03 S02
e1*98/14*0153*.., 135-235 255/55R17 A12 K1a K2b 160
e1*2001/116*0153*.. 135-235 255/60R17 A12 K1a K2b 160
135-235 275/55R17 A12 K1a K2b K45 160
BMW Z3 141,142 215/45R17 Cbo Cpe K1c K45 R37 A01 A12 A14
R/C 141-170 225/45R17 Cbo Cpe K1c K45 A21 V17 S03
e1*93/81*0029*.., 141-170 235/40R17 Cbo Cpe K1c K2b K42 K45 L02
e1*98/14*0029*.. 141-170 245/40R17 Cbo Cpe K2b K42 R03
85-110 215/40R17 Cbo K1a K2b
85-110 215/45R17 Cbo K1a K2b K45
85-110 225/45R17 Cbo K1c K2c K42 K45 K56
85-110 235/40R17 Cbo K1c K2c K42 K45 K56
85-110 245/35R17 Cbo K2c K42 K56 R03
85-110 245/40R17 Cbo K2c K42 K56 R03
85-125 215/40R17 Cbo K1a Z3N
85-125 215/45R17 Cbo K1a K45 Z3N
85-125 225/45R17 Cbo K1c K45 Z3N
85-125 235/40R17 Cbo K1c K45 Z3N
85-125 245/35R17 Cbo K2b K42 R03 Z3N
85-125 245/40R17 Cbo K2b K42 R03 Z3N
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

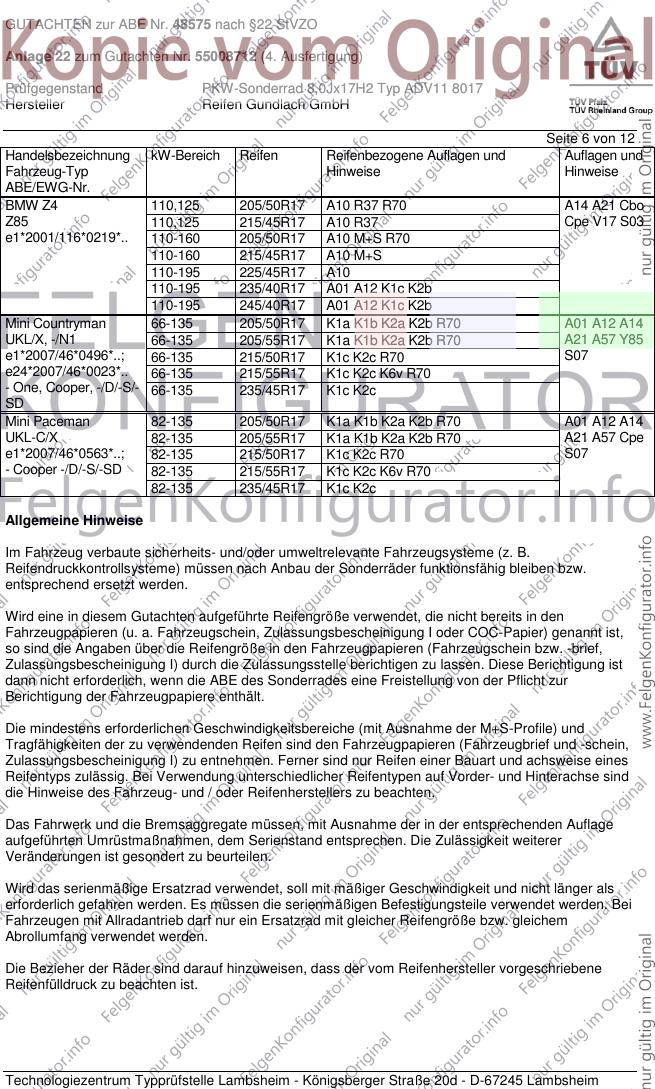

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4 110,125 205/50R17 A10 R37 R70 A14 A21 Cbo
Z85 110,125 215/45R17 A10 R37 Cpe V17 S03
e1*2001/116*0219*.. 110-160 205/50R17 A10 M+S R70
110-160 215/45R17 A10 M+S
110-195 225/45R17 A10
110-195 235/40R17 A01 A12 K1c K2b
110-195 245/40R17 A01 A12 K1c K2b
Mini Countryman 66-135 205/50R17 K1a K1b K2a K2b R70 A01 A12 A14
UKL/X, -/N1 66-135 205/55R17 K1a K1b K2a K2b R70 A21 A57 Y85
e1*2007/46*0496*..; 66-135 215/50R17 K1c K2c R70 S07
e24*2007/46*0023*.. 66-135 215/55R17 K1c K2c K6v R70
- One, Cooper, -/D/-S/- 66-135 235/45R17 K1c K2c
SD
Mini Paceman 82-135 205/50R17 K1a K1b K2a K2b R70 A01 A12 A14
UKL-C/X 82-135 205/55R17 K1a K1b K2a K2b R70 A21 A57 Cpe
e1*2007/46*0563*..; 82-135 215/50R17 K1c K2c R70 S07
- Cooper -/D/-S/-SD 82-135 215/55R17 K1c K2c K6v R70
82-135 235/45R17 K1c K2c
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

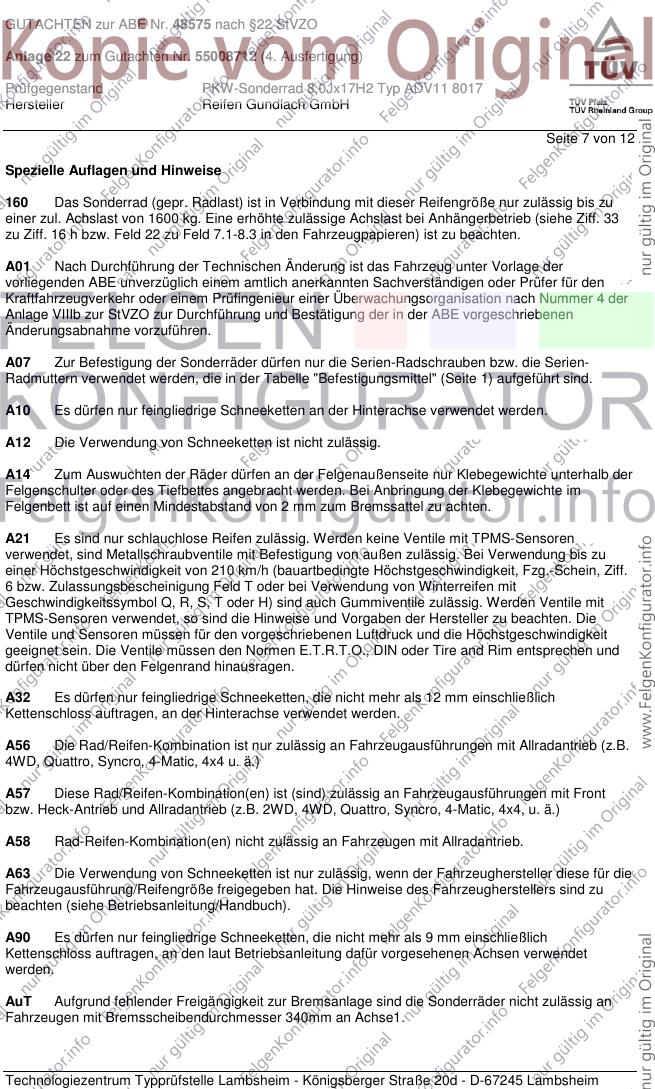

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 12
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

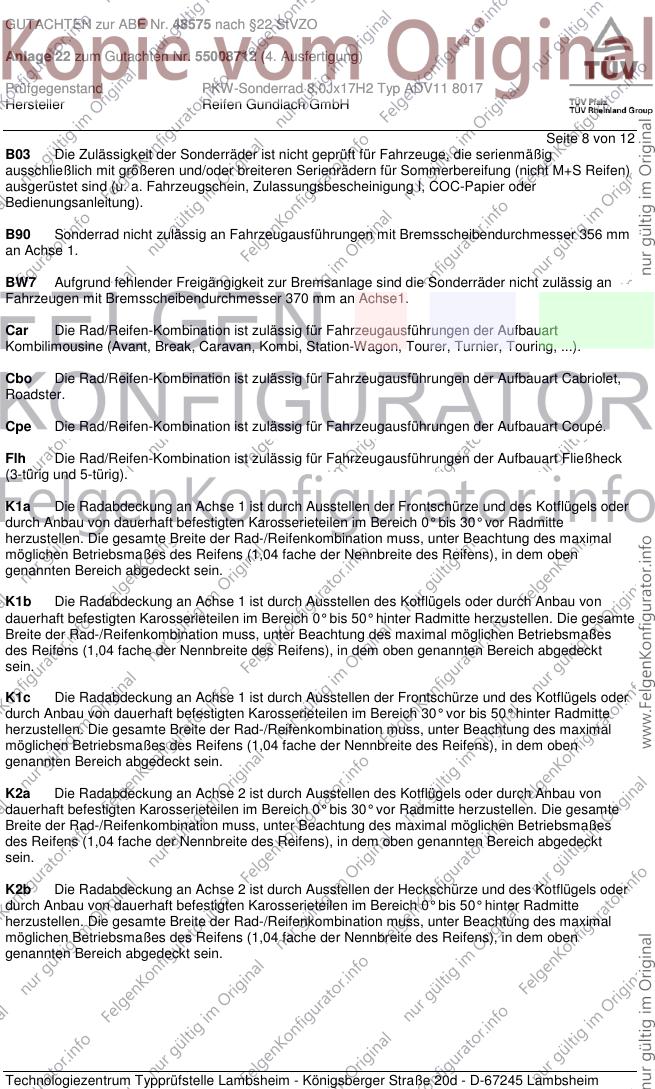

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 12
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

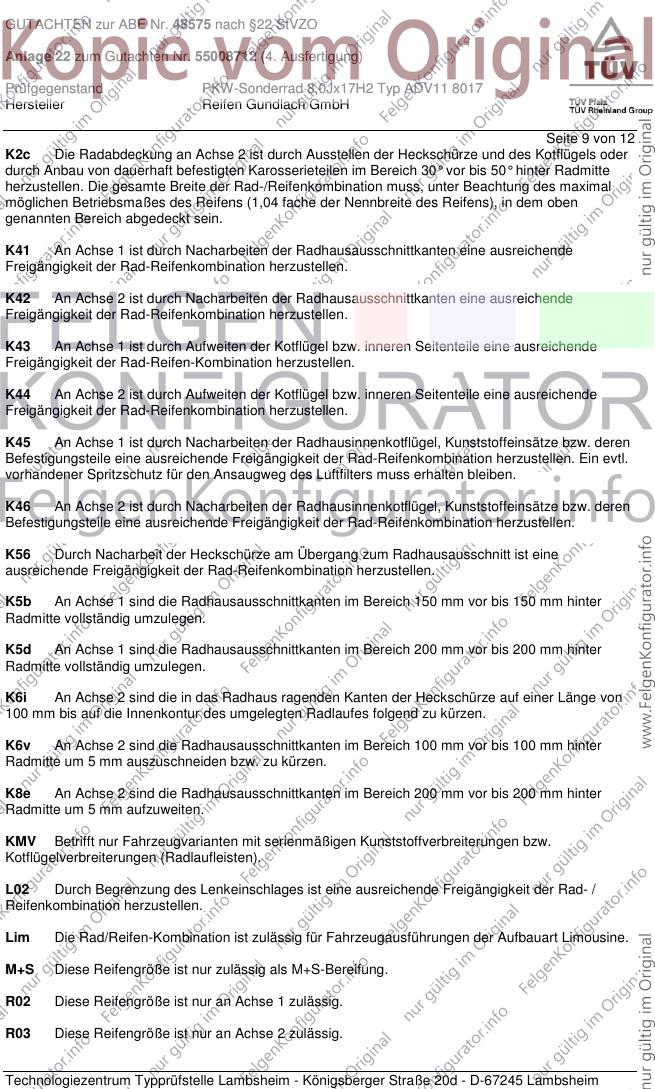

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 9 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

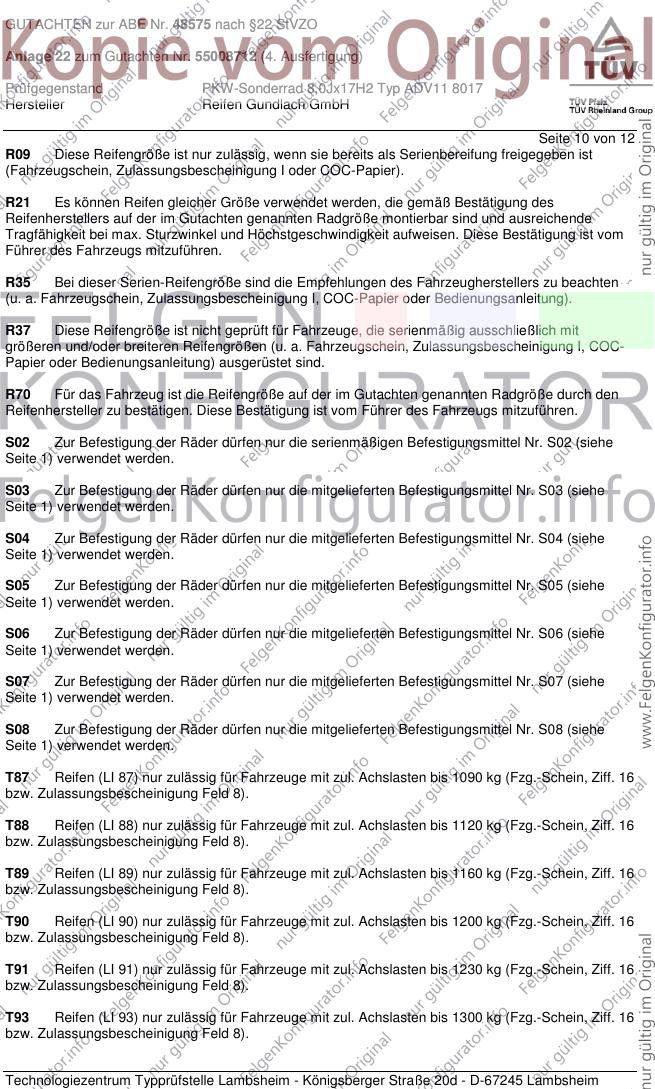

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 10 von 12
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Mai 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

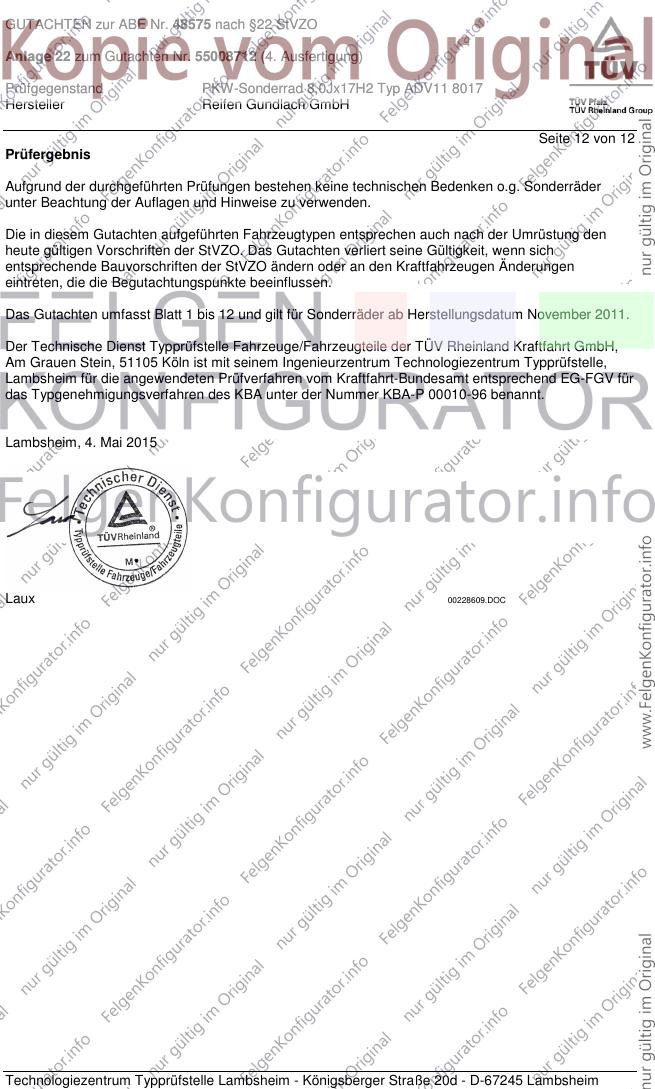

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Mai 2015
Laux 00228609.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
