GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 1 von 10
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW25
Typ 19269
Radgröße 7.5 J x 17 H2 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
001 19269 001 / ohne Ring 5/120/72,6 43 690 2050
Kennzeichnungen
KBA-Nummer 50934
Herstellerzeichen OZ
Radtyp und Ausführung 19269 001
Radgröße 7.5 J x 17 H2 bzw. EH2+
Einpresstiefe ET 43
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kegel 60° 130 27,5 Serie
M14x1,25
S03 Schraube M12x1,5 Kegel 60° 110 26 80910173
S04 Serienschraube Kegel 60° 140 27,5 Serie
M14x1,25
S05 Schraube M12x1,5 Kegel 60° 120 26 80910173
S06 Schraube M14x1,5 Kegel 60° 140 32,3 80910050
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

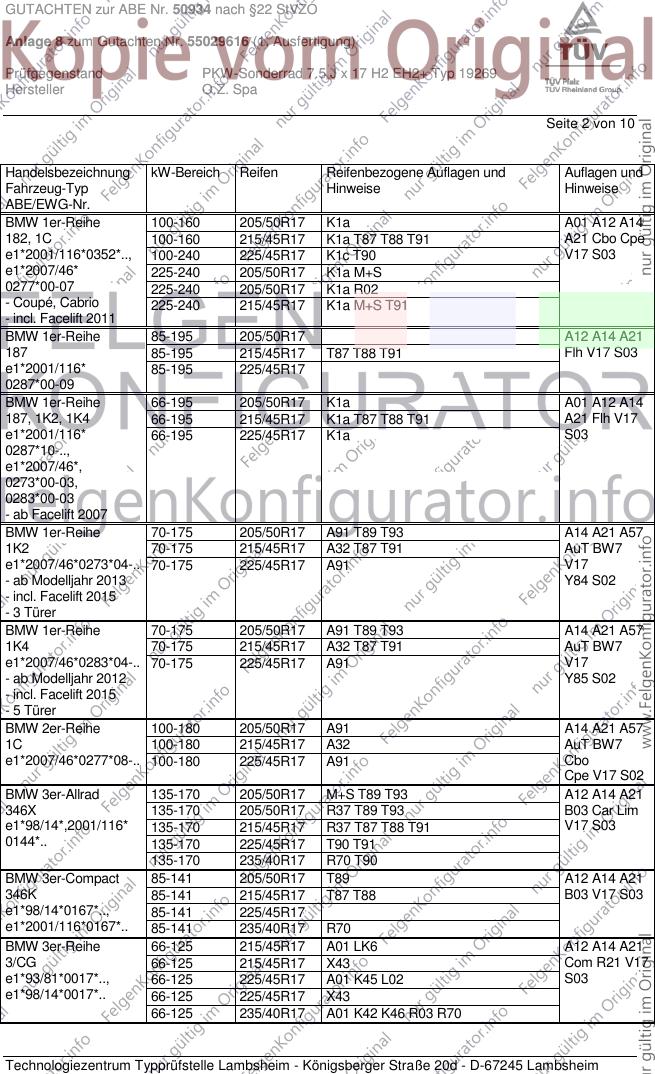

GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1a A01 A12 A14
182, 1C 100-160 215/45R17 K1a T87 T88 T91 A21 Cbo Cpe
e1*2001/116*0352*.., 100-240 225/45R17 K1c T90 V17 S03
e1*2007/46* 225-240 205/50R17 K1a M+S
0277*00-07 225-240 205/50R17 K1a R02
- Coupé, Cabrio 225-240 215/45R17 K1a M+S T91
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/50R17 A12 A14 A21
187 85-195 215/45R17 T87 T88 T91 Flh V17 S03
e1*2001/116* 85-195 225/45R17
0287*00-09
BMW 1er-Reihe 66-195 205/50R17 K1a A01 A12 A14
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A21 Flh V17
e1*2001/116* 66-195 225/45R17 K1a S03
0287*10-..,
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 A91 T89 T93 A14 A21 A57
1K2 70-175 215/45R17 A32 T87 T91 AuT BW7
e1*2007/46*0273*04-.. 70-175 225/45R17 A91 V17
- ab Modelljahr 2013 Y84 S02
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 205/50R17 A91 T89 T93 A14 A21 A57
1K4 70-175 215/45R17 A32 T87 T91 AuT BW7
e1*2007/46*0283*04-.. 70-175 225/45R17 A91 V17
- ab Modelljahr 2012 Y85 S02
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-180 205/50R17 A91 A14 A21 A57
1C 100-180 215/45R17 A32 AuT BW7
e1*2007/46*0277*08-.. 100-180 225/45R17 A91 Cbo
Cpe V17 S02
BMW 3er-Allrad 135-170 205/50R17 M+S T89 T93 A12 A14 A21
346X 135-170 205/50R17 R37 T89 T93 B03 Car Lim
e1*98/14*,2001/116* 135-170 215/45R17 R37 T87 T88 T91 V17 S03
0144*.. 135-170 225/45R17 T90 T91
135-170 235/40R17 R70 T90
BMW 3er-Compact 85-141 205/50R17 T89 A12 A14 A21
346K 85-141 215/45R17 T87 T88 B03 V17 S03
e1*98/14*0167*.., 85-141 225/45R17
e1*2001/116*0167*.. 85-141 235/40R17 R70
BMW 3er-Reihe 66-125 215/45R17 A01 LK6 A12 A14 A21
3/CG 66-125 215/45R17 X43 Com R21 V17
e1*93/81*0017*.., 66-125 225/45R17 A01 K45 L02 S03
e1*98/14*0017*.. 66-125 225/45R17 X43
66-125 235/40R17 A01 K42 K46 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

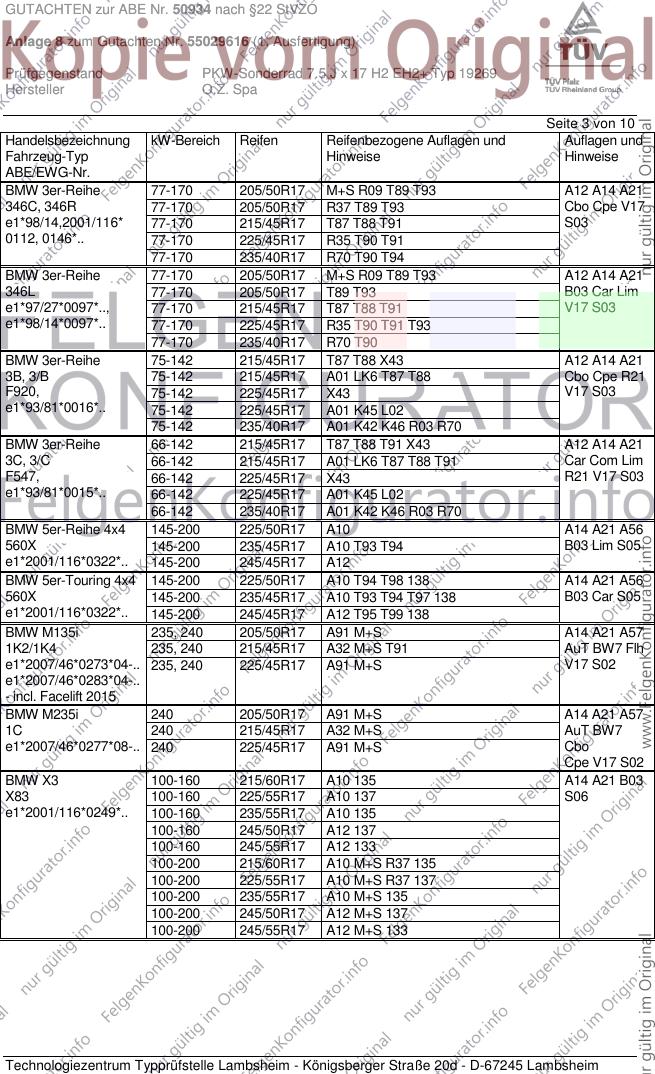

GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A12 A14 A21
346C, 346R 77-170 205/50R17 R37 T89 T93 Cbo Cpe V17
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 S03
0112, 0146*.. 77-170 225/45R17 R35 T90 T91
77-170 235/40R17 R70 T90 T94
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A12 A14 A21
346L 77-170 205/50R17 T89 T93 B03 Car Lim
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 V17 S03
e1*98/14*0097*.. 77-170 225/45R17 R35 T90 T91 T93
77-170 235/40R17 R70 T90
BMW 3er-Reihe 75-142 215/45R17 T87 T88 X43 A12 A14 A21
3B, 3/B 75-142 215/45R17 A01 LK6 T87 T88 Cbo Cpe R21
F920, 75-142 225/45R17 X43 V17 S03
e1*93/81*0016*.. 75-142 225/45R17 A01 K45 L02
75-142 235/40R17 A01 K42 K46 R03 R70
BMW 3er-Reihe 66-142 215/45R17 T87 T88 T91 X43 A12 A14 A21
3C, 3/C 66-142 215/45R17 A01 LK6 T87 T88 T91 Car Com Lim
F547, 66-142 225/45R17 X43 R21 V17 S03
e1*93/81*0015*.. 66-142 225/45R17 A01 K45 L02
66-142 235/40R17 A01 K42 K46 R03 R70
BMW 5er-Reihe 4x4 145-200 225/50R17 A10 A14 A21 A56
560X 145-200 235/45R17 A10 T93 T94 B03 Lim S05
e1*2001/116*0322*.. 145-200 245/45R17 A12
BMW 5er-Touring 4x4 145-200 225/50R17 A10 T94 T98 138 A14 A21 A56
560X 145-200 235/45R17 A10 T93 T94 T97 138 B03 Car S05
e1*2001/116*0322*.. 145-200 245/45R17 A12 T95 T99 138
BMW M135i 235, 240 205/50R17 A91 M+S A14 A21 A57
1K2/1K4 235, 240 215/45R17 A32 M+S T91 AuT BW7 Flh
e1*2007/46*0273*04-.. 235, 240 225/45R17 A91 M+S V17 S02
e1*2007/46*0283*04-..
- incl. Facelift 2015
BMW M235i 240 205/50R17 A91 M+S A14 A21 A57
1C 240 215/45R17 A32 M+S AuT BW7
e1*2007/46*0277*08-.. 240 225/45R17 A91 M+S Cbo
Cpe V17 S02
BMW X3 100-160 215/60R17 A10 135 A14 A21 B03
X83 100-160 225/55R17 A10 137 S06
e1*2001/116*0249*.. 100-160 235/55R17 A10 135
100-160 245/50R17 A12 137
100-160 245/55R17 A12 133
100-200 215/60R17 A10 M+S R37 135
100-200 225/55R17 A10 M+S R37 137
100-200 235/55R17 A10 M+S 135
100-200 245/50R17 A12 M+S 137
100-200 245/55R17 A12 M+S 133
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

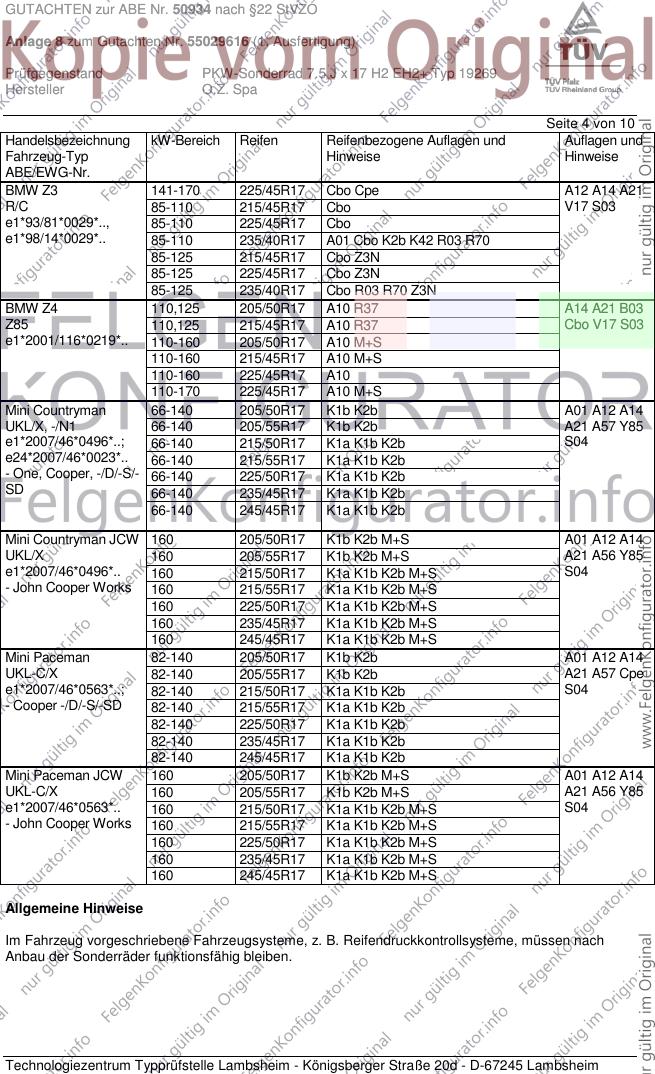

GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z3 141-170 225/45R17 Cbo Cpe A12 A14 A21
R/C 85-110 215/45R17 Cbo V17 S03
e1*93/81*0029*.., 85-110 225/45R17 Cbo
e1*98/14*0029*.. 85-110 235/40R17 A01 Cbo K2b K42 R03 R70
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo R03 R70 Z3N
BMW Z4 110,125 205/50R17 A10 R37 A14 A21 B03
Z85 110,125 215/45R17 A10 R37 Cbo V17 S03
e1*2001/116*0219*.. 110-160 205/50R17 A10 M+S
110-160 215/45R17 A10 M+S
110-160 225/45R17 A10
110-170 225/45R17 A10 M+S
Mini Countryman 66-140 205/50R17 K1b K2b A01 A12 A14
UKL/X, -/N1 66-140 205/55R17 K1b K2b A21 A57 Y85
e1*2007/46*0496*..; 66-140 215/50R17 K1a K1b K2b S04
e24*2007/46*0023*.. 66-140 215/55R17 K1a K1b K2b
- One, Cooper, -/D/-S/- 66-140 225/50R17 K1a K1b K2b
SD 66-140 235/45R17 K1a K1b K2b
66-140 245/45R17 K1a K1b K2b
Mini Countryman JCW 160 205/50R17 K1b K2b M+S A01 A12 A14
UKL/X 160 205/55R17 K1b K2b M+S A21 A56 Y85
e1*2007/46*0496*.. 160 215/50R17 K1a K1b K2b M+S S04
- John Cooper Works 160 215/55R17 K1a K1b K2b M+S
160 225/50R17 K1a K1b K2b M+S
160 235/45R17 K1a K1b K2b M+S
160 245/45R17 K1a K1b K2b M+S
Mini Paceman 82-140 205/50R17 K1b K2b A01 A12 A14
UKL-C/X 82-140 205/55R17 K1b K2b A21 A57 Cpe
e1*2007/46*0563*..; 82-140 215/50R17 K1a K1b K2b S04
- Cooper -/D/-S/-SD 82-140 215/55R17 K1a K1b K2b
82-140 225/50R17 K1a K1b K2b
82-140 235/45R17 K1a K1b K2b
82-140 245/45R17 K1a K1b K2b
Mini Paceman JCW 160 205/50R17 K1b K2b M+S A01 A12 A14
UKL-C/X 160 205/55R17 K1b K2b M+S A21 A56 Y85
e1*2007/46*0563*.. 160 215/50R17 K1a K1b K2b M+S S04
- John Cooper Works 160 215/55R17 K1a K1b K2b M+S
160 225/50R17 K1a K1b K2b M+S
160 235/45R17 K1a K1b K2b M+S
160 245/45R17 K1a K1b K2b M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

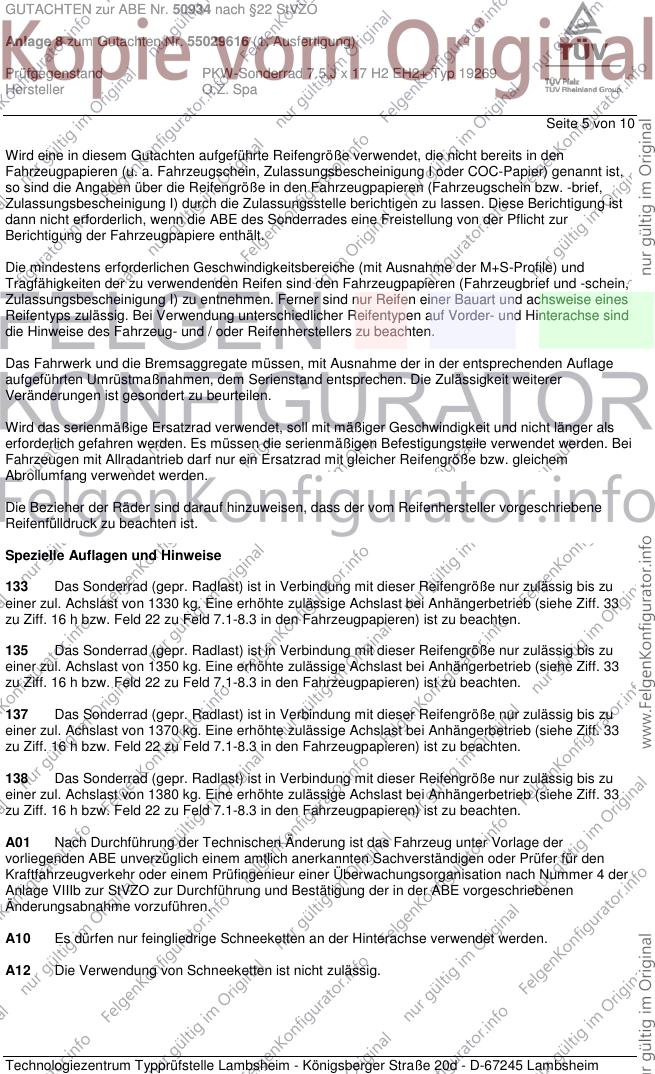

GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa
Seite 5 von 10
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa

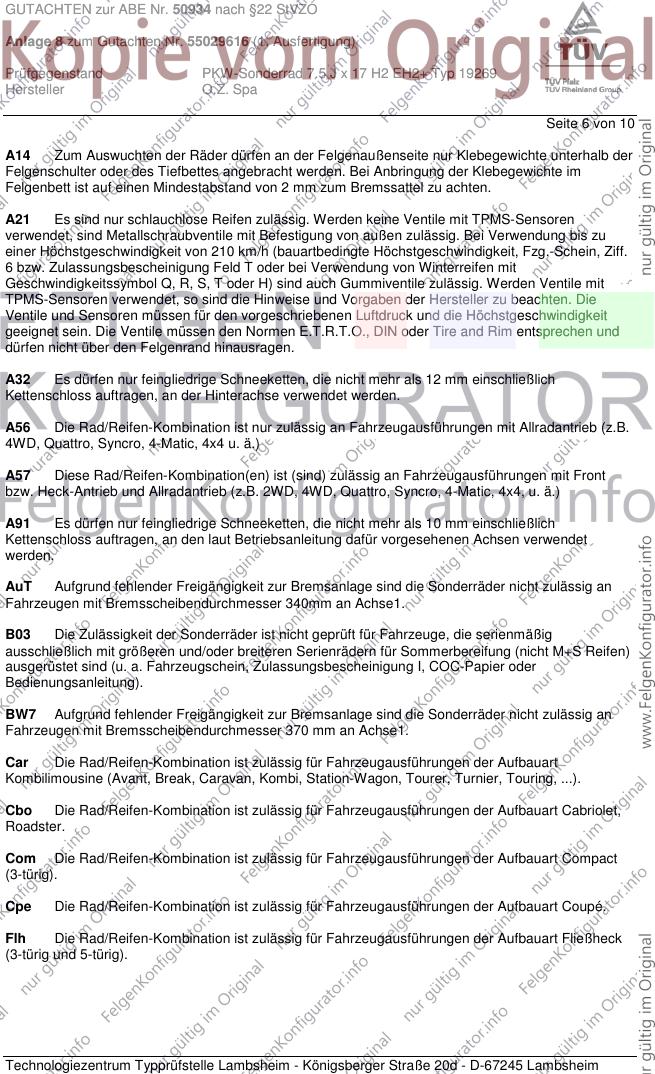

Seite 6 von 10
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa

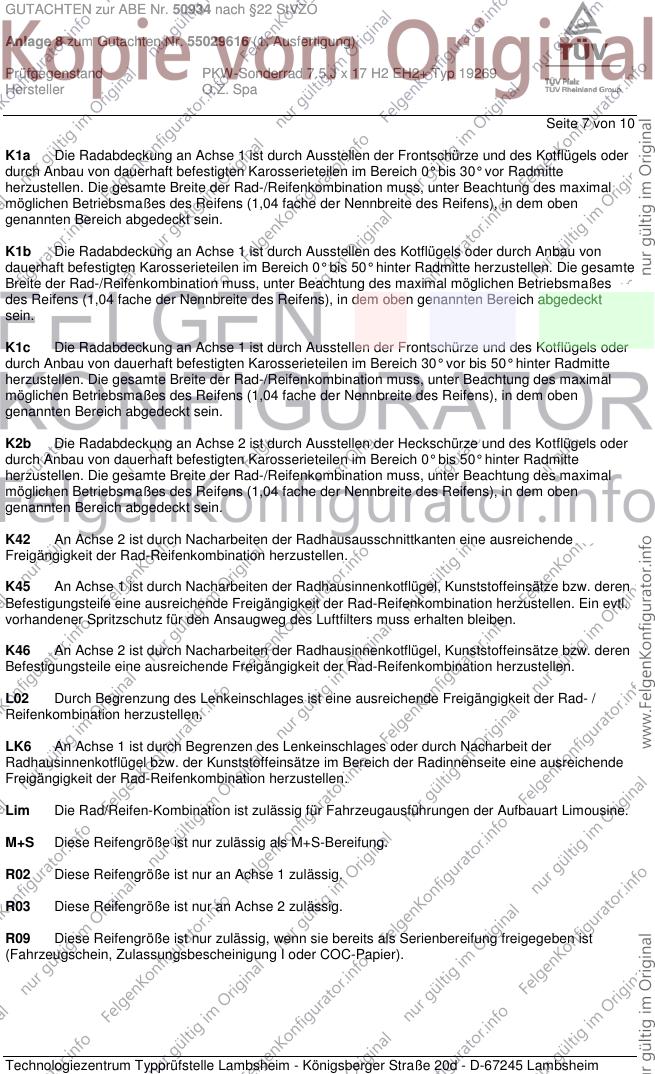

Seite 7 von 10
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa

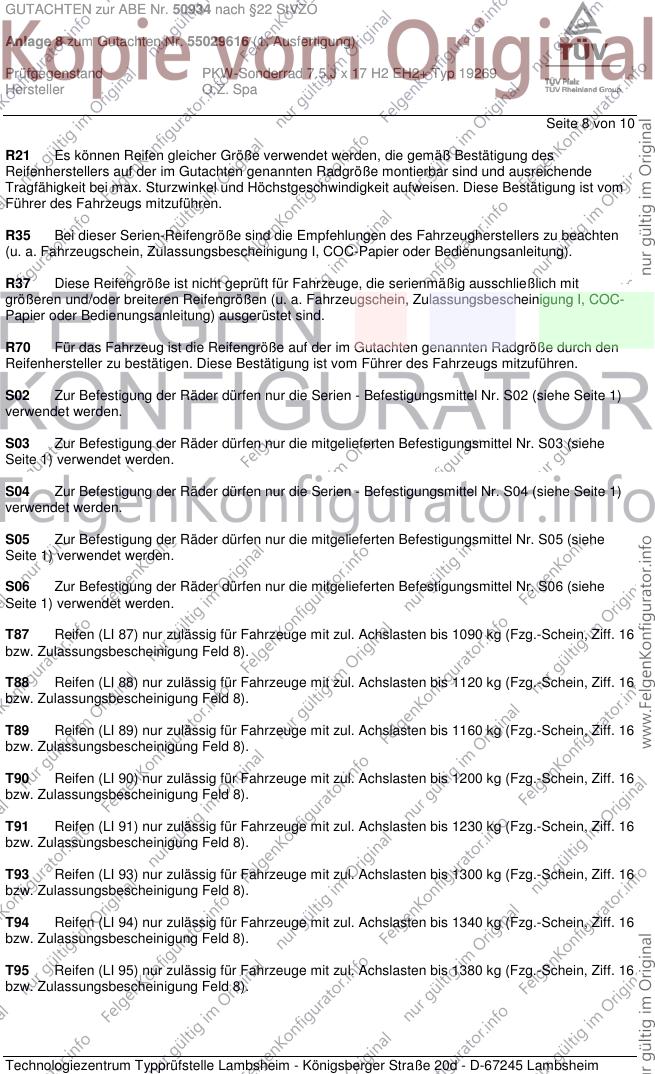

Seite 8 von 10
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die Serien - Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die Serien - Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa

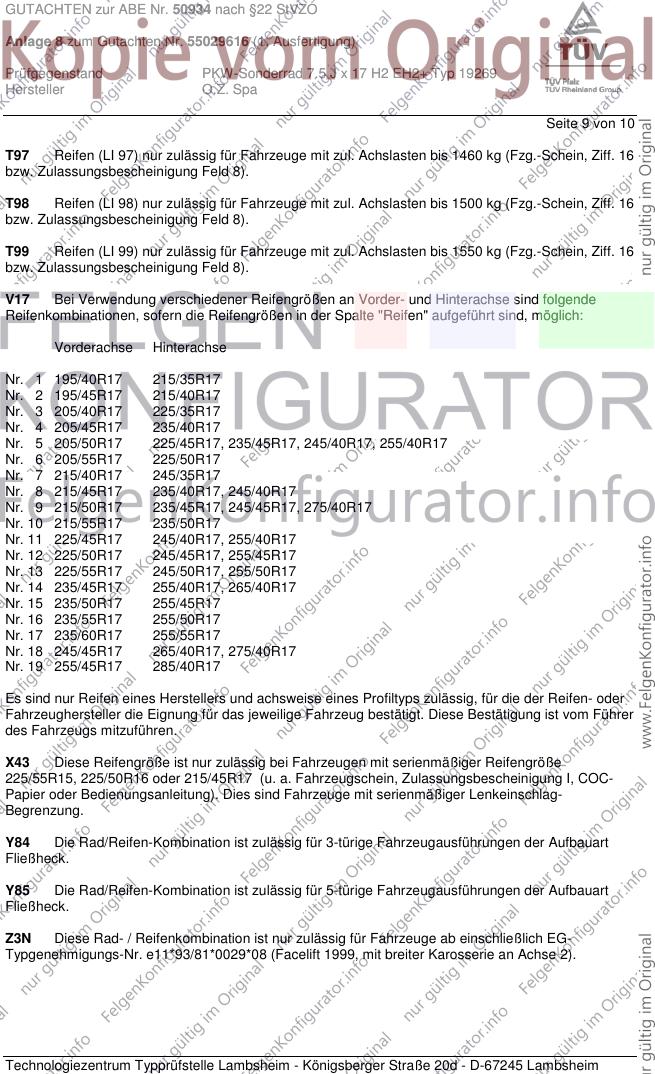

Seite 9 von 10
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X43 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
225/55R15, 225/50R16 oder 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung). Dies sind Fahrzeuge mit serienmäßiger Lenkeinschlag-
Begrenzung.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50934 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55029616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 J x 17 H2 EH2+ Typ 19269
Hersteller O.Z. Spa

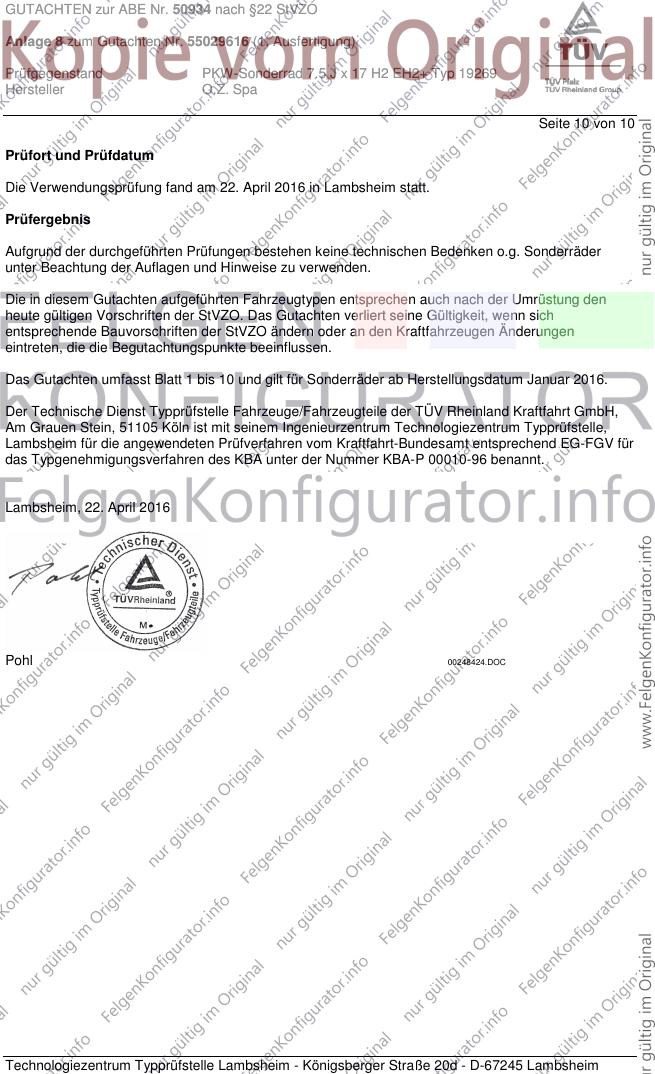

Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. April 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. April 2016
Pohl 00248424.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
