Zusammenfassendes GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 35 zum Gutachten Nr. 55038916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 8
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ VX100PXV 7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 VX100PXV 7017 W5 / ohne Ring 5/120/72,6 45 680 2040
Kennzeichnungen
KBA-Nummer 50280
Herstellerzeichen ProLine
Radtyp und Ausführung VX100PXV 7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 28
S03 Schraube M14x1,25 Kegel 60° 140 33
S04 Serienschraube M14x1,25 Kegel 60° 130 27
S05 Serienschraube M12x1,5 Kegel 60° 110 25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 35 zum Gutachten Nr. 55038916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 A90 A07 A14 A21
182, 1C 100-160 215/45R17 A32 T87 T88 T91 Cbo Cpe V17
e1*2001/116*0352*.., 100-160 225/45R17 A12 T90 S05
e1*2007/46* 225-240 205/50R17 A90 M+S
0277*00-07 225-240 215/45R17 A32 M+S T91
- Coupé, Cabrio 225-240 225/45R17 A12 M+S T90
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/50R17 A90 A07 A14 A21
187 85-195 215/45R17 A32 T87 T88 T91 Flh V17 S05
e1*2001/116* 85-195 225/45R17 A12
0287*00-09
BMW 1er-Reihe 66-195 205/50R17 A90 A07 A14 A21
187, 1K2, 1K4 66-195 215/45R17 A32 T87 T88 T91 Flh V17 S05
e1*2001/116* 66-195 225/45R17 A12
0287*10-..,
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 A32 T89 T93 A07 A14 A21
1K2 70-175 215/45R17 A32 T87 T91 A57 AuT
e1*2007/46*0273*04-.. 70-175 225/45R17 A91 BW7 V17 Y84
- ab Modelljahr 2013 S04
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 205/50R17 A32 T89 T93 A07 A14 A21
1K4 70-175 215/45R17 A32 T87 T91 A57 AuT
e1*2007/46*0283*04-.. 70-175 225/45R17 A91 BW7 V17 Y85
- ab Modelljahr 2012 S04
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-160 205/50R17 A32 A07 A14 A21
1C 100-160 215/45R17 A32 A57 AuT
e1*2007/46*0277*08-.. 100-160 225/45R17 A91 BW7 Cbo
Cpe V17 S04
BMW 3er-Allrad 135-170 205/50R17 A32 R37 T89 T93 A14 A21 B03
346X 135-170 215/45R17 A10 R37 T87 T88 T91 Car Lim V17
e1*98/14*,2001/116* 135-170 225/45R17 A12 R35 T90 T91 T93 S02
0144*..
BMW 3er-Compact 85-141 205/50R17 A32 T89 A14 A21 B03
346K 85-141 215/45R17 A10 T87 T88 T91 V17 S02
e1*98/14*0167*.., 85-141 225/45R17 A12
e1*2001/116*0167*..
BMW 3er-Reihe 66-125 205/50R17 R37 X43 A12 A14 A21
3/CG 66-125 205/50R17 A01 K45 L02 R37 Com R21 V17
e1*93/81*0017*.., 66-125 215/45R17 X43 S02
e1*98/14*0017*.. 66-125 215/45R17 A01 L02
66-125 225/45R17 X43
66-125 225/45R17 A01 K45 L02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 35 zum Gutachten Nr. 55038916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 A32 M+S R09 T89 T93 A14 A21 B03
346C, 346R 77-170 205/50R17 A32 R37 T89 T93 Cbo Cpe V17
e1*98/14,2001/116* 77-170 215/45R17 A10 R37 T87 T88 T91 S02
0112, 0146*.. 77-170 225/45R17 A12 R35 T90 T91
BMW 3er-Reihe 77-170 205/50R17 A32 M+S R09 T89 T93 A14 A21 B03
346L 77-170 205/50R17 A32 R37 T89 T93 Car Lim V17
e1*97/27*0097*.., 77-170 215/45R17 A10 R37 T87 T88 T91 S02
e1*98/14*0097*.. 77-170 225/45R17 A12 R35 T90 T91 T93
BMW 3er-Reihe 75-142 205/50R17 A01 K45 L02 R37 A12 A14 A21
3B, 3/B 75-142 205/50R17 R37 X43 Cbo Cpe R21
F920, 75-142 215/45R17 A01 L02 T87 T88 T91 V17 S02
e1*93/81*0016*.. 75-142 215/45R17 T87 T88 T91 X43
75-142 225/45R17 X43
75-142 225/45R17 A01 K45 L02
BMW 3er-Reihe 66-142 205/50R17 R37 X43 A12 A14 A21
3C, 3/C 66-142 205/50R17 A01 K45 L02 R37 Car Lim R21
F547, 66-142 215/45R17 T87 T88 T91 X43 V17 S02
e1*93/81*0015*.. 66-142 215/45R17 A01 L02 T87 T88 T91
66-142 225/45R17 X43
66-142 225/45R17 A01 K45 L02
BMW Z3 141-170 205/50R17 Cbo Cpe M+S R37 A12 A14 A21
R/C 85-125 205/50R17 Cbo R37 B03 V17 S02
e1*93/81*0029*.., 85-125 215/45R17 Cbo R37
e1*98/14*0029*.. 85-170 225/45R17 Cbo Cpe R35
BMW Z4 110,125 205/50R17 R37 A10 A14 A21
Z85 110,125 215/45R17 R37 B03 Cbo V17
e1*2001/116*0219*.. 110-160 205/50R17 M+S S02
110-160 215/45R17 M+S
110-160 225/45R17
110-170 225/45R17 M+S
Mini Countryman 66-140 205/50R17 K1b K2b A01 A12 A14
UKL/X, -/N1 66-140 205/55R17 K1b K2b A21 A57 Y85
e1*2007/46*0496*..; 66-140 215/50R17 K1a K1b K2b S03
e24*2007/46*0023*.. 66-140 215/55R17 K1a K1b K2b
- One, Cooper, -/D/-S/- 66-140 225/50R17 K1a K1b K2b
SD 66-140 235/50R17 K1a K1b K2a K2b K6v
Mini Countryman JCW 160 205/50R17 K1b K2b M+S A01 A12 A14
UKL/X 160 205/55R17 K1b K2b M+S A21 A56 Y85
e1*2007/46*0496*.. 160 215/50R17 K1a K1b K2b M+S S03
- John Cooper Works 160 215/55R17 K1a K1b K2b M+S
160 225/50R17 K1a K1b K2b M+S
160 235/50R17 K1a K1b K2a K2b K6v M+S
Mini Paceman 82-140 205/50R17 K1b K2b A01 A12 A14
UKL-C/X 82-140 205/55R17 K1b K2b A21 A57 Cpe
e1*2007/46*0563*..; 82-140 215/50R17 K1a K1b K2b S03
- Cooper -/D/-S/-SD 82-140 215/55R17 K1a K1b K2b
82-140 225/50R17 K1a K1b K2b
82-140 235/50R17 K1a K1b K2a K2b K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

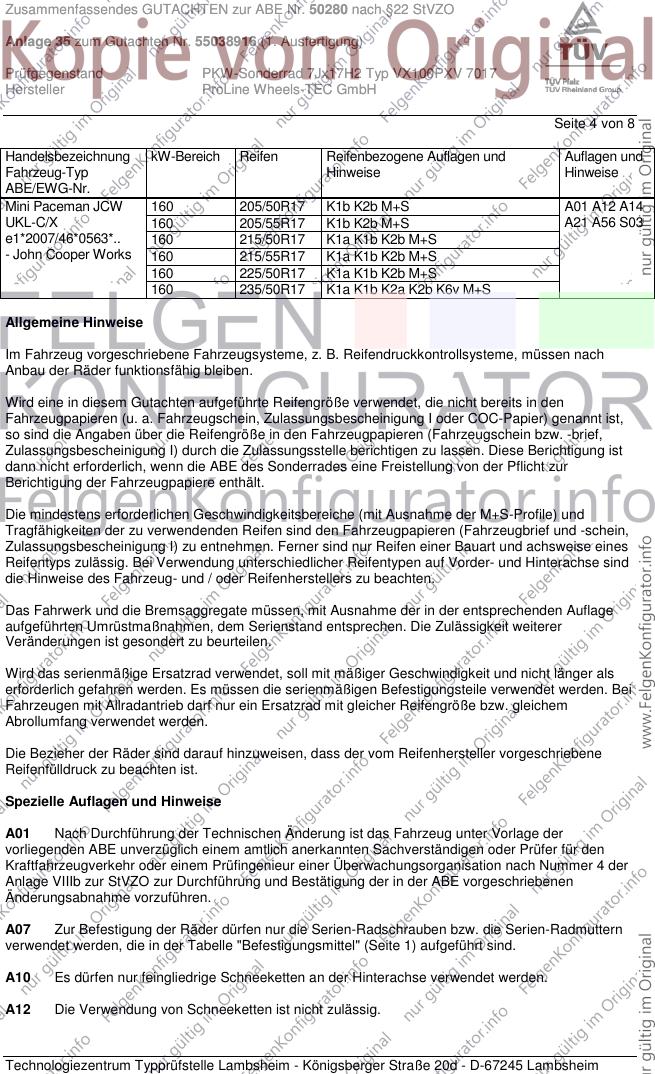

Zusammenfassendes GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 35 zum Gutachten Nr. 55038916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Paceman JCW 160 205/50R17 K1b K2b M+S A01 A12 A14
UKL-C/X 160 205/55R17 K1b K2b M+S A21 A56 S03
e1*2007/46*0563*.. 160 215/50R17 K1a K1b K2b M+S
- John Cooper Works 160 215/55R17 K1a K1b K2b M+S
160 225/50R17 K1a K1b K2b M+S
160 235/50R17 K1a K1b K2a K2b K6v M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

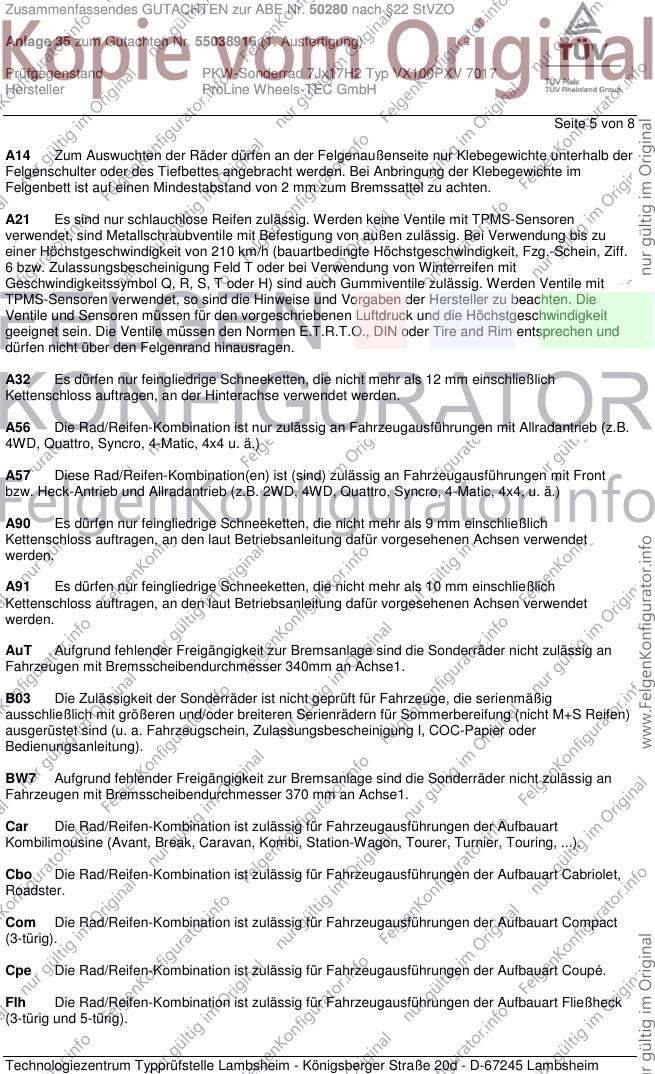

Zusammenfassendes GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 35 zum Gutachten Nr. 55038916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 8
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 35 zum Gutachten Nr. 55038916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

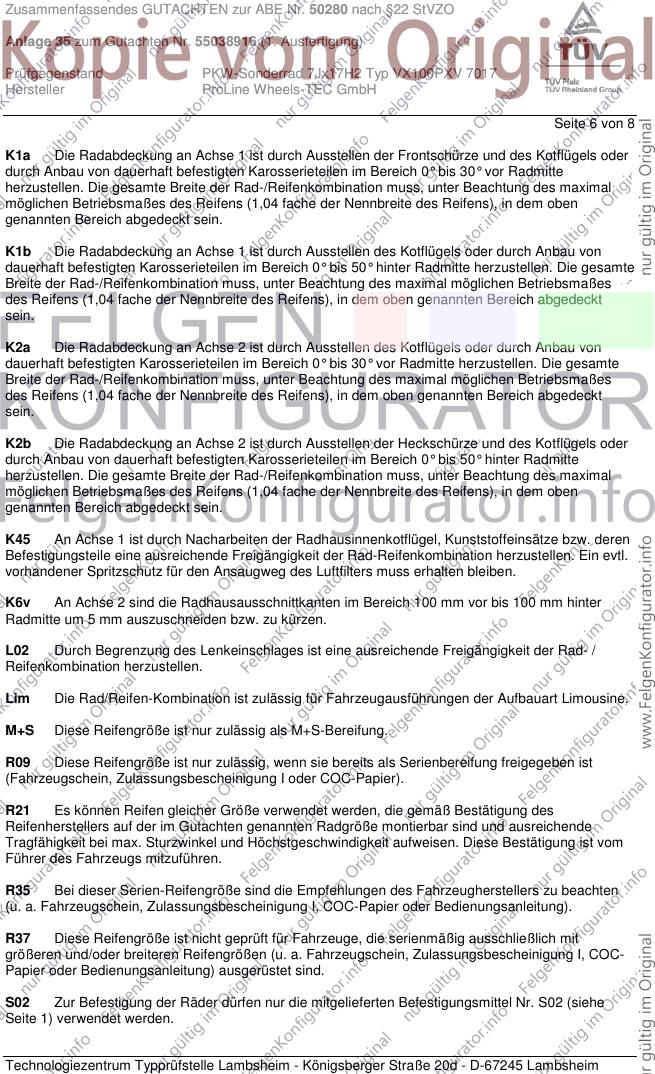

Seite 6 von 8
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 35 zum Gutachten Nr. 55038916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

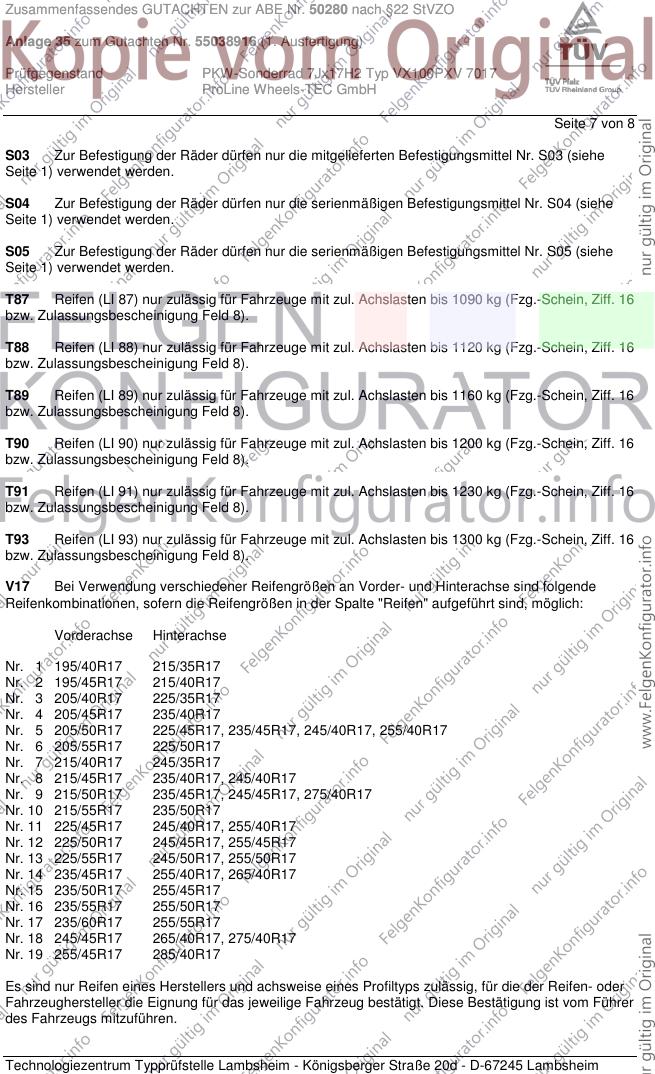

Seite 7 von 8
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50280 nach §22 StVZO
Anlage 35 zum Gutachten Nr. 55038916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ VX100PXV 7017
Hersteller ProLine Wheels-TEC GmbH

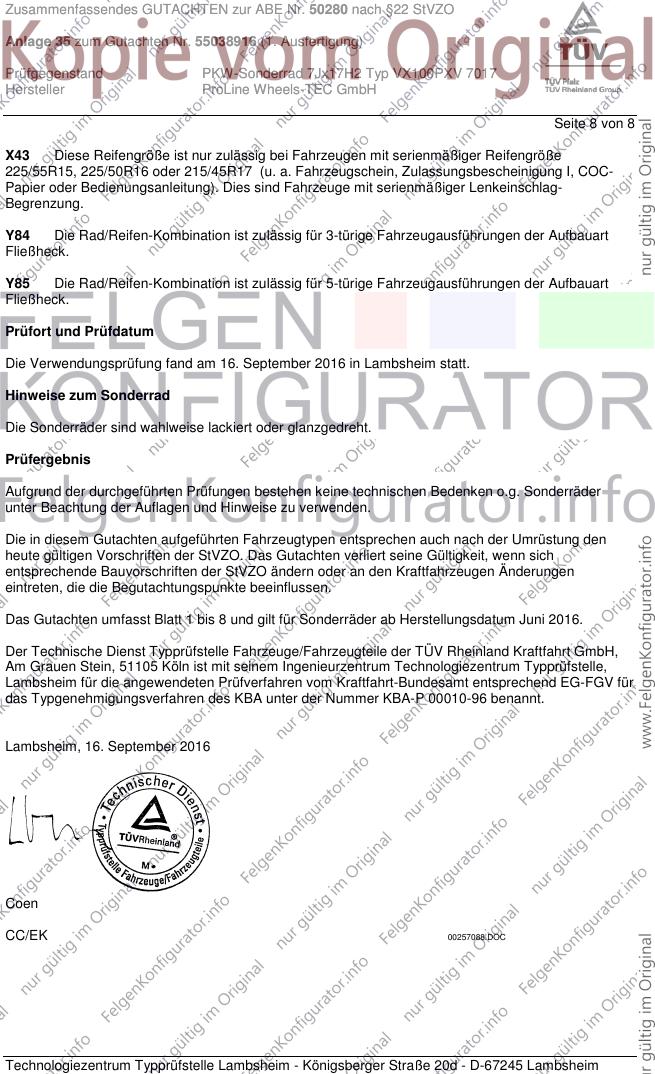

Seite 8 von 8
X43 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
225/55R15, 225/50R16 oder 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung). Dies sind Fahrzeuge mit serienmäßiger Lenkeinschlag-
Begrenzung.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. September 2016 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind wahlweise lackiert oder glanzgedreht.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. September 2016
Coen
CC/EK 00257088.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
