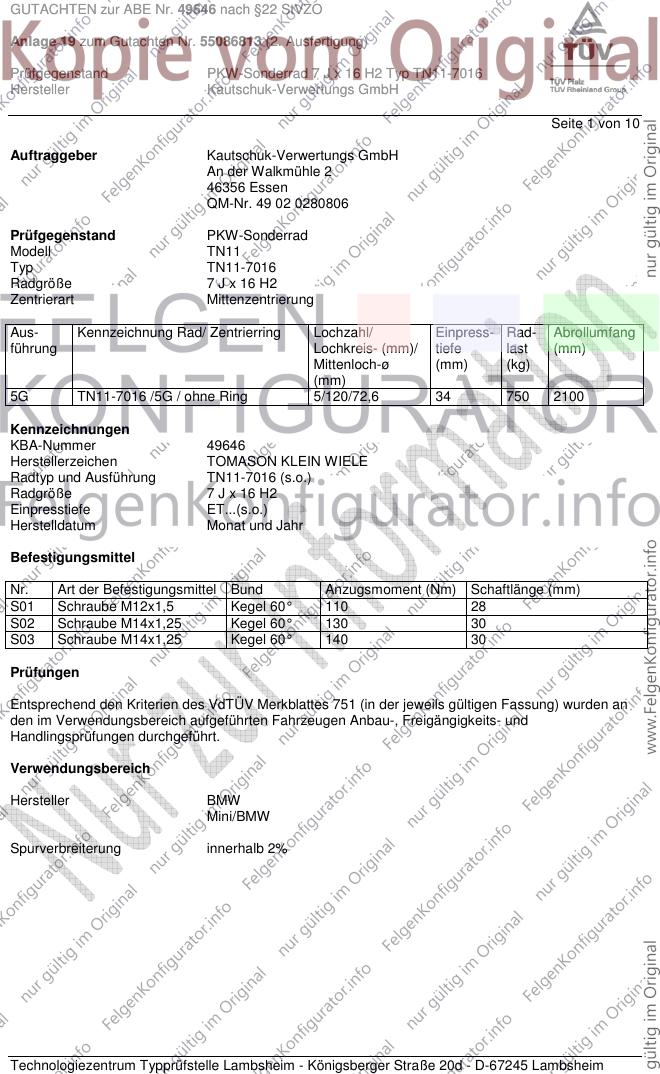

GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 10
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN11
Typ TN11-7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5G TN11-7016 /5G / ohne Ring 5/120/72,6 34 750 2100
Kennzeichnungen
KBA-Nummer 49646
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN11-7016 (s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,25 Kegel 60° 130 30
S03 Schraube M14x1,25 Kegel 60° 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH

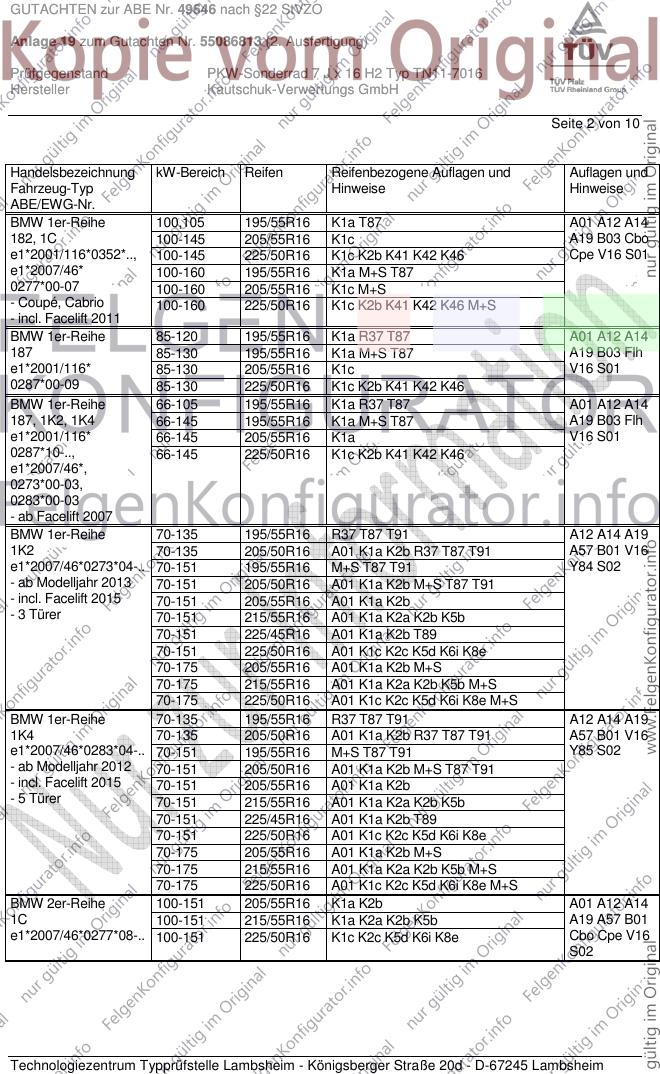

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100,105 195/55R16 K1a T87 A01 A12 A14
182, 1C 100-145 205/55R16 K1c A19 B03 Cbo
e1*2001/116*0352*.., 100-145 225/50R16 K1c K2b K41 K42 K46 Cpe V16 S01
e1*2007/46* 100-160 195/55R16 K1a M+S T87
0277*00-07 100-160 205/55R16 K1c M+S
- Coupé, Cabrio 100-160 225/50R16 K1c K2b K41 K42 K46 M+S
- incl. Facelift 2011
BMW 1er-Reihe 85-120 195/55R16 K1a R37 T87 A01 A12 A14
187 85-130 195/55R16 K1a M+S T87 A19 B03 Flh
e1*2001/116* 85-130 205/55R16 K1c V16 S01
0287*00-09 85-130 225/50R16 K1c K2b K41 K42 K46
BMW 1er-Reihe 66-105 195/55R16 K1a R37 T87 A01 A12 A14
187, 1K2, 1K4 66-145 195/55R16 K1a M+S T87 A19 B03 Flh
e1*2001/116* 66-145 205/55R16 K1a V16 S01
0287*10-.., 66-145 225/50R16 K1c K2b K41 K42 K46
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-135 195/55R16 R37 T87 T91 A12 A14 A19
1K2 70-135 205/50R16 A01 K1a K2b R37 T87 T91 A57 B01 V16
e1*2007/46*0273*04-.. 70-151 195/55R16 M+S T87 T91 Y84 S02
- ab Modelljahr 2013 70-151 205/50R16 A01 K1a K2b M+S T87 T91
- incl. Facelift 2015 70-151 205/55R16 A01 K1a K2b
- 3 Türer 70-151 215/55R16 A01 K1a K2a K2b K5b
70-151 225/45R16 A01 K1a K2b T89
70-151 225/50R16 A01 K1c K2c K5d K6i K8e
70-175 205/55R16 A01 K1a K2b M+S
70-175 215/55R16 A01 K1a K2a K2b K5b M+S
70-175 225/50R16 A01 K1c K2c K5d K6i K8e M+S
BMW 1er-Reihe 70-135 195/55R16 R37 T87 T91 A12 A14 A19
1K4 70-135 205/50R16 A01 K1a K2b R37 T87 T91 A57 B01 V16
e1*2007/46*0283*04-.. 70-151 195/55R16 M+S T87 T91 Y85 S02
- ab Modelljahr 2012 70-151 205/50R16 A01 K1a K2b M+S T87 T91
- incl. Facelift 2015 70-151 205/55R16 A01 K1a K2b
- 5 Türer 70-151 215/55R16 A01 K1a K2a K2b K5b
70-151 225/45R16 A01 K1a K2b T89
70-151 225/50R16 A01 K1c K2c K5d K6i K8e
70-175 205/55R16 A01 K1a K2b M+S
70-175 215/55R16 A01 K1a K2a K2b K5b M+S
70-175 225/50R16 A01 K1c K2c K5d K6i K8e M+S
BMW 2er-Reihe 100-151 205/55R16 K1a K2b A01 A12 A14
1C 100-151 215/55R16 K1a K2a K2b K5b A19 A57 B01
e1*2007/46*0277*08-.. 100-151 225/50R16 K1c K2c K5d K6i K8e Cbo Cpe V16
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Allrad 141 205/55R16 R35 R37 T91 T94 A12 A14 A19
346X 141 205/55R16 M+S R09 T91 T94 B03 Car Lim
e1*98/14*,2001/116* 141 225/50R16 A01 K1c K2b K42 K56 R35 V16 S01
0144*..
BMW 3er-Compact 85-141 205/55R16 R37 A12 A14 A19
346K 85-141 225/50R16 A01 K1c K2b K42 K56 B03 V16 S01
e1*98/14*0167*..,
e1*2001/116*0167*..
BMW 3er-Reihe 66-125 205/50R16 K1a K42 R37 A01 A12 A14
3/CG 66-125 205/55R16 K1a K42 K56 A19 B03 Com
e1*93/81*0017*.., 66-125 225/45R16 K1a K42 K56 V16 S01
e1*98/14*0017*.. 66-125 225/50R16 K1c K2b K42 K44 K56 L02
BMW 3er-Reihe 77-142 205/55R16 R35 R37 A12 A14 A19
346C, 346R 77-142 225/50R16 A01 K1c K2b K42 K56 R35 B03 Cbo Cpe
e1*98/14,2001/116* V16 S01
0112, 0146*..
BMW 3er-Reihe 77-142 205/55R16 R35 R37 T91 T94 A12 A14 A19
346L 77-142 225/50R16 A01 K1c K2b K42 K56 R35 T92 T93 B03 Car Lim
e1*97/27*0097*.., V16 S01
e1*98/14*0097*..
BMW 3er-Reihe 85-160 205/55R16 A10 A14 A19 B03
390L, -/X 85-160 225/50R16 A12 B29 Car Lim
e1*2001/116* V16 S01
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-160 205/55R16 A10 T91 T94 A14 A19 B03
390L, -/X, 3L, 3K, 3K- 85-160 225/50R16 A12 B29 Car Lim
N1 V16 S01
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/55R16 A10 M+S A14 A19 B03
392C, 390X, 3C 90-147 225/50R16 A12 M+S B29 Cbo Cpe
e1*2001/116*0346*.., S01
e1*2001/116*0344*..;
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 205/50R16 K1a K42 R37 T91 A01 A12 A14
3B, 3/B 75-142 205/55R16 K1a K42 K56 A19 B03 Cbo
F920, 75-142 225/45R16 K1a K42 K56 R70 T89 Cpe V16 S01
e1*93/81*0016*.. 75-142 225/50R16 K1c K2b K42 K44 K56 L02
BMW 3er-Reihe 66-142 205/50R16 K1a K42 R37 T91 A01 A12 A14
3C, 3/C 66-142 205/55R16 K1a K42 K56 A19 B03 Car
F547, 66-142 225/45R16 K1a K42 K56 R70 T89 Com Lim V16
e1*93/81*0015*.. 66-142 225/50R16 K1c K2b K42 K44 K56 L02 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-151 205/60R16 A11 A14 A19 A57
3L 85-151 215/55R16 A11 B01 Lim V16
e1*2007/46*0314*05-.. 85-151 215/60R16 A11 S02
- ab Modell 2012 85-151 225/55R16 A32
- incl. Facelift 2015 85-151 235/50R16 A01 A12 K2b
85-151 245/50R16 A01 A12 K1b K2b
BMW 3er-Touring 85-151 205/60R16 A11 A14 A19 A57
3K, 3K-N1 85-151 215/55R16 A11 B01 Car V16
e1*2007/46*0315*06-.. 85-151 215/60R16 A11 S02
e24*2007/46*0022*03- 85-151 225/55R16 A32
- ab Modell 2013 85-151 235/50R16 A01 A12 K2b
- incl. Facelift 2015 85-151 245/50R16 A01 A12 K1b K2b
BMW 4er-GranCoupé 100, 105 205/60R16 A10 A14 A19 A58
3C 100, 105 215/55R16 A10 B01 B03 Lim
e1*2007/46*0316*10-.. 100, 105 215/60R16 A10 V16 S02
100, 105 225/55R16 A32
100, 105 235/50R16 A01 A12 K2b
BMW Z3 141-170 205/55R16 Cbo Cpe M+S R09 A12 A14 A19
R/C 141-170 225/50R16 A01 Cbo Cpe K1a K45 B03 V16 S01
e1*93/81*0029*.., 85-110 225/50R16 A01 Cbo K1a K2b K42 K45
e1*98/14*0029*.. 85-125 205/50R16 Cbo
85-125 205/55R16 Cbo
85-125 215/50R16 Cbo
85-125 225/50R16 A01 Cbo K1a K45 Z3N
BMW Z4 110,125 205/55R16 A10 R37 A14 A19 B03
Z85 110-160 205/55R16 A10 M+S Cbo V16 S01
e1*2001/116*0219*.. 110-160 225/50R16 A01 A32 K1c K2b
110-170 225/50R16 A01 A32 K1c K2b M+S
Mini Countryman 66-140 195/60R16 K1a K1b K2b M+S A01 A12 A14
UKL/X, -/N1 66-140 205/60R16 K1a K1b K2b M+S A19 A57 Y85
e1*2007/46*0496*..; 66-140 215/55R16 K1a K1b K2a K2b M+S S03
e24*2007/46*0023*.. 66-140 215/60R16 K1a K1b K2a K2b M+S
- One, Cooper, -/D/-S/- 66-140 225/55R16 K1c K2c M+S
SD 66-90 205/60R16 K1a K1b K2b
66-90 215/55R16 K1a K1b K2a K2b
66-90 215/60R16 K1a K1b K2a K2b
66-90 225/55R16 K1c K2c
Mini Countryman JCW 160 195/60R16 K1a K1b K2b M+S A01 A12 A14
UKL/X 160 205/60R16 K1a K1b K2b M+S A19 A56 Y85
e1*2007/46*0496*.. 160 215/55R16 K1a K1b K2a K2b M+S S03
- John Cooper Works 160 215/60R16 K1a K1b K2a K2b M+S
160 225/55R16 K1c K2c M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH

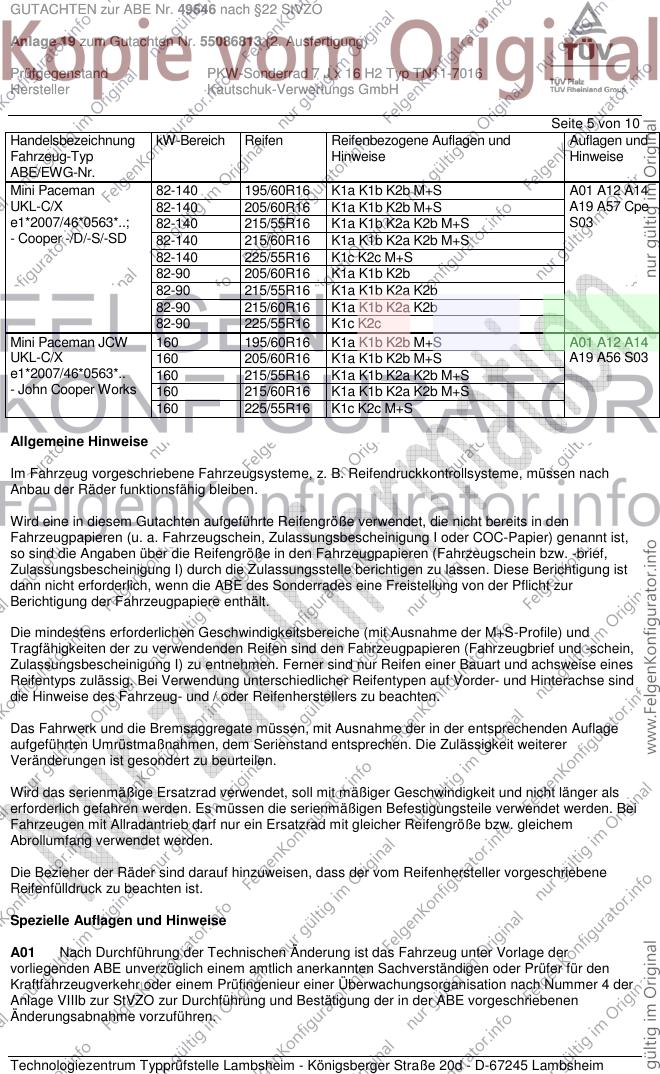

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Paceman 82-140 195/60R16 K1a K1b K2b M+S A01 A12 A14
UKL-C/X 82-140 205/60R16 K1a K1b K2b M+S A19 A57 Cpe
e1*2007/46*0563*..; 82-140 215/55R16 K1a K1b K2a K2b M+S S03
- Cooper -/D/-S/-SD 82-140 215/60R16 K1a K1b K2a K2b M+S
82-140 225/55R16 K1c K2c M+S
82-90 205/60R16 K1a K1b K2b
82-90 215/55R16 K1a K1b K2a K2b
82-90 215/60R16 K1a K1b K2a K2b
82-90 225/55R16 K1c K2c
Mini Paceman JCW 160 195/60R16 K1a K1b K2b M+S A01 A12 A14
UKL-C/X 160 205/60R16 K1a K1b K2b M+S A19 A56 S03
e1*2007/46*0563*.. 160 215/55R16 K1a K1b K2a K2b M+S
- John Cooper Works 160 215/60R16 K1a K1b K2a K2b M+S
160 225/55R16 K1c K2c M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH

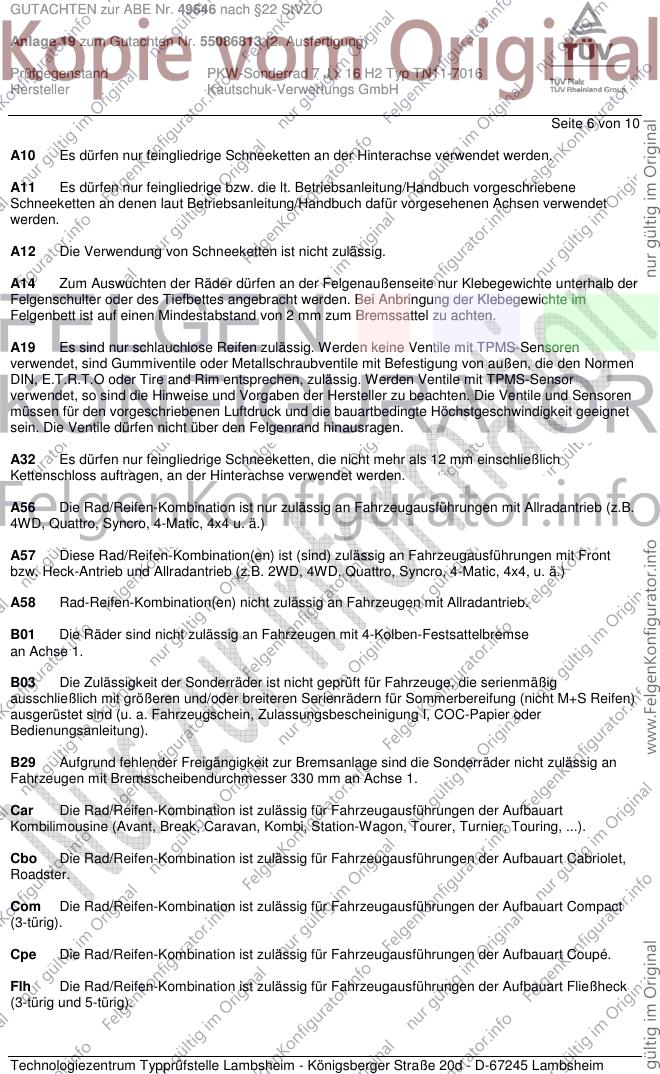

Seite 6 von 10
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH

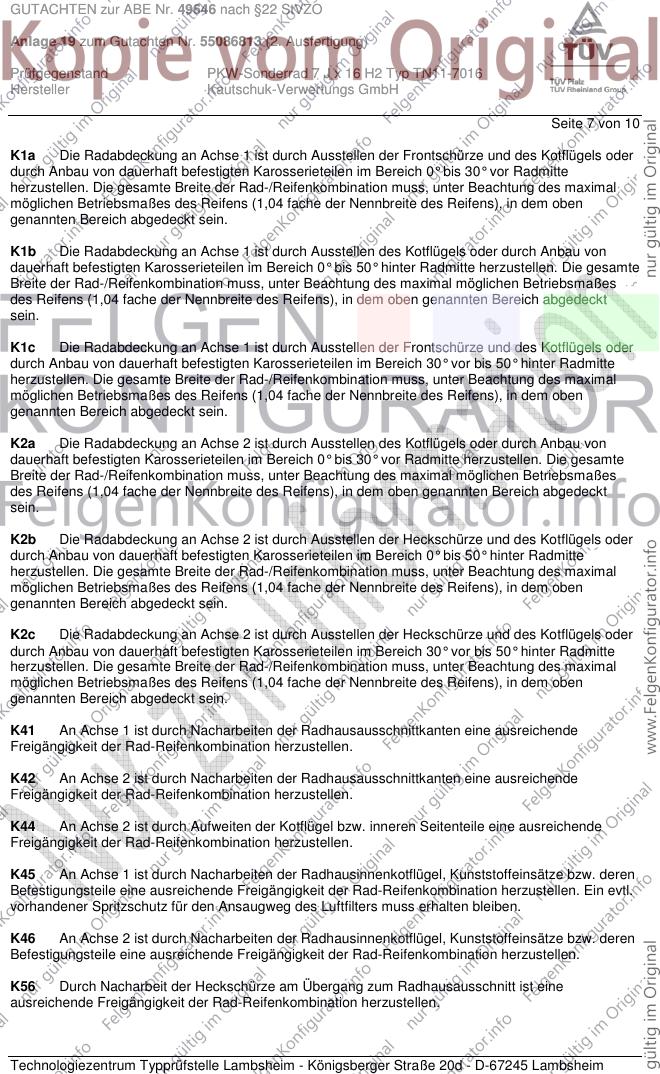

Seite 7 von 10
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH

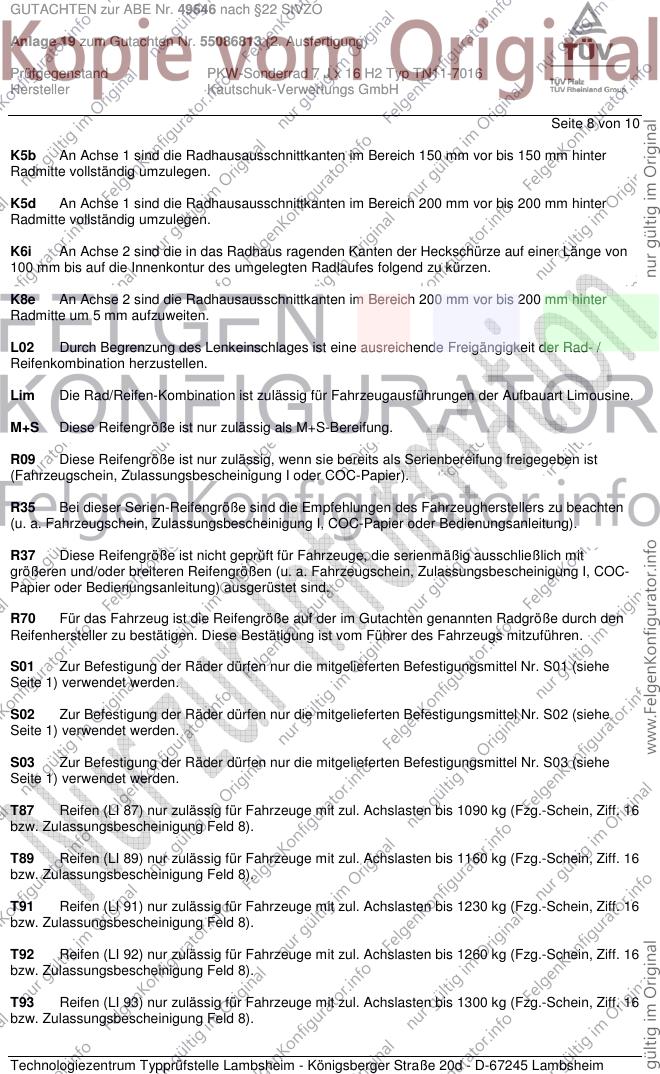

Seite 8 von 10
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH

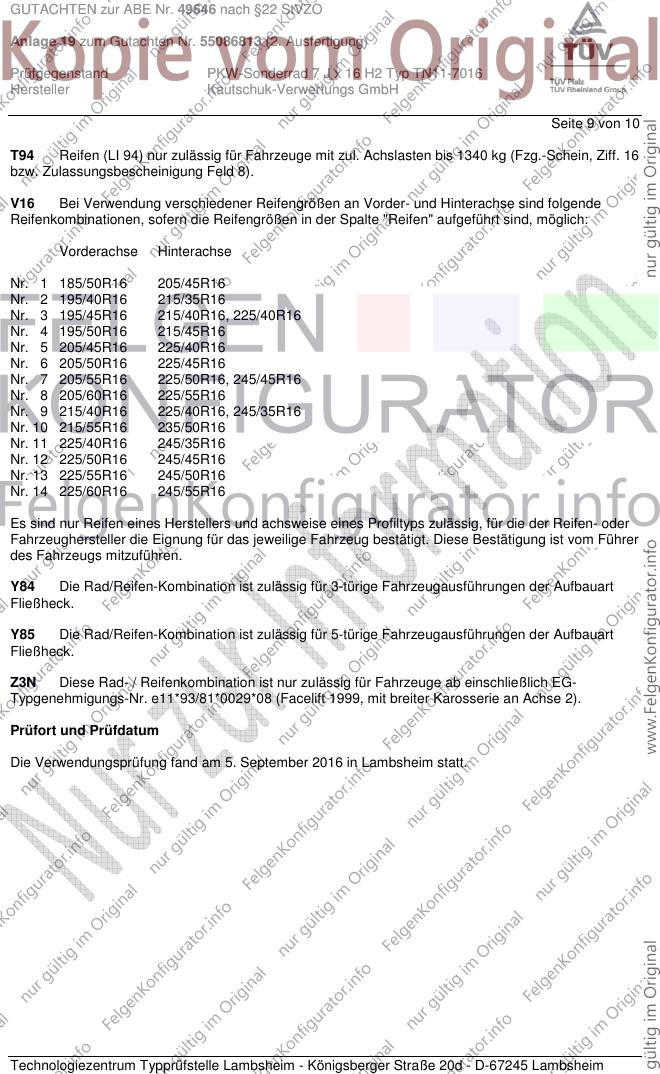

Seite 9 von 10
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. September 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49646 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55086813 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ TN11-7016
Hersteller Kautschuk-Verwertungs GmbH

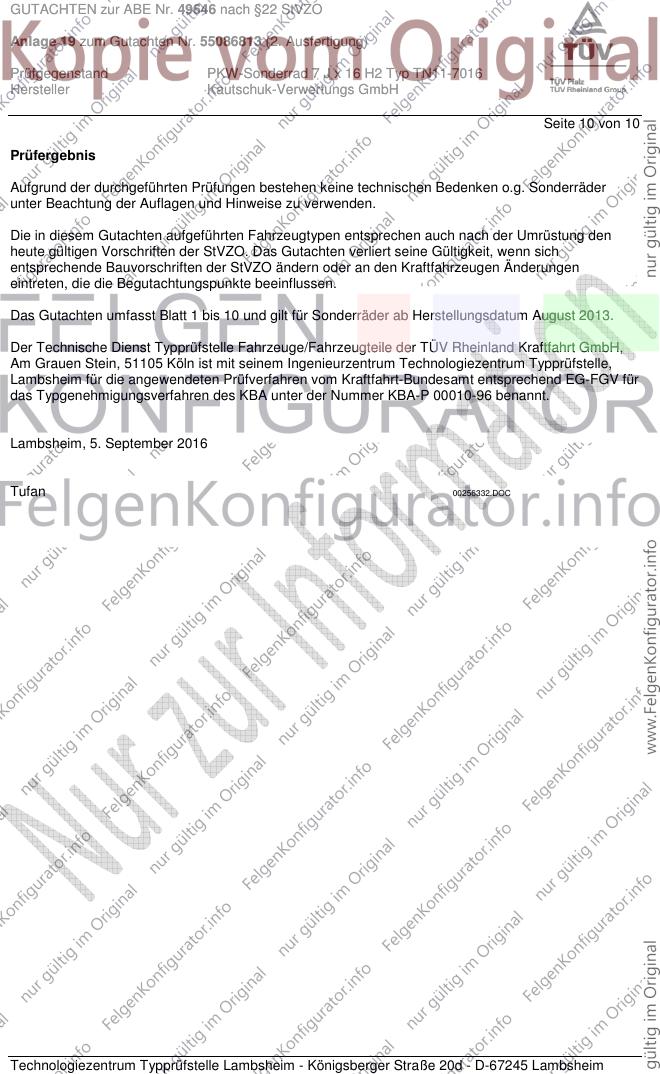

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. September 2016
Tufan 00256332.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
