GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 1 von 11
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0051703
Prüfgegenstand PKW-Sonderrad
Modell D119
Typ D119
Radgröße 8,5JJx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
512037 D119 5/120 / 5/120/72,6 37 920 2280
ZH-100-7 Ø76xØ72.6***
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48699
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D119 (s.o.)
Radgröße 8,5JJx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M12x1,5 Kegel 60° 120 24
S04 Serien-Schraube Kegel 60° 130 27,5
M14x1,25
S06 Serien-Schraube Kegel 60° 140 32,5
M14x1,5
S07 Serien-Schraube Kegel 60° 140 27,5
M14x1,25
Nr. Art der Befestigungsmittel Bund Anzugsmoment(Nm) Gesamtlänge(mm)
S05 Serien-Schraube Kegel 60° 140 61
M14x1,5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH

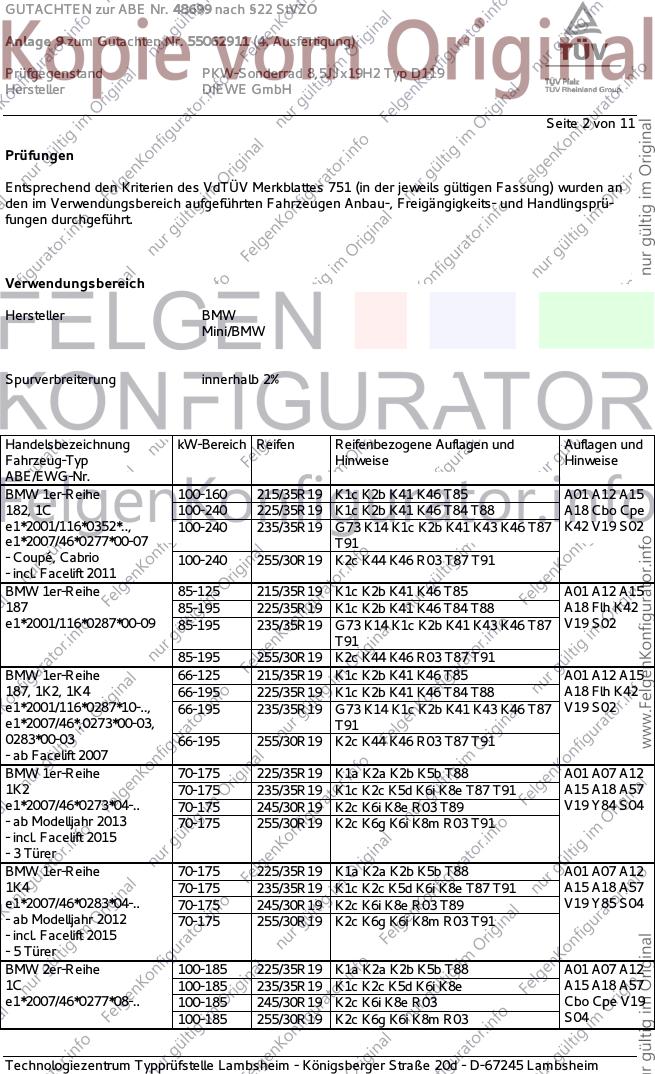

Seite 2 von 11
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/35R19 K1c K2b K41 K46 T85 A01 A12 A15
182, 1C 100-240 225/35R19 K1c K2b K41 K46 T84 T88 A18 Cbo Cpe
e1*2001/116*0352*.., 100-240 235/35R19 G73 K14 K1c K2b K41 K43 K46 T87 K42 V19 S02
e1*2007/46*0277*00-07 T91
- Coupé, Cabrio 100-240 255/30R19 K2c K44 K46 R03 T87 T91
- incl. Facelift 2011
BMW 1er-Reihe 85-125 215/35R19 K1c K2b K41 K46 T85 A01 A12 A15
187 85-195 225/35R19 K1c K2b K41 K46 T84 T88 A18 Flh K42
e1*2001/116*0287*00-09 85-195 235/35R19 G73 K14 K1c K2b K41 K43 K46 T87 V19 S02
T91
85-195 255/30R19 K2c K44 K46 R03 T87 T91
BMW 1er-Reihe 66-125 215/35R19 K1c K2b K41 K46 T85 A01 A12 A15
187, 1K2, 1K4 66-195 225/35R19 K1c K2b K41 K46 T84 T88 A18 Flh K42
e1*2001/116*0287*10-.., 66-195 235/35R19 G73 K14 K1c K2b K41 K43 K46 T87 V19 S02
e1*2007/46*,0273*00-03, T91
0283*00-03 66-195 255/30R19 K2c K44 K46 R03 T87 T91
- ab Facelift 2007
BMW 1er-Reihe 70-175 225/35R19 K1a K2a K2b K5b T88 A01 A07 A12
1K2 70-175 235/35R19 K1c K2c K5d K6i K8e T87 T91 A15 A18 A57
e1*2007/46*0273*04-.. 70-175 245/30R19 K2c K6i K8e R03 T89 V19 Y84 S04
- ab Modelljahr 2013 70-175 255/30R19 K2c K6g K6i K8m R03 T91
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 225/35R19 K1a K2a K2b K5b T88 A01 A07 A12
1K4 70-175 235/35R19 K1c K2c K5d K6i K8e T87 T91 A15 A18 A57
e1*2007/46*0283*04-.. 70-175 245/30R19 K2c K6i K8e R03 T89 V19 Y85 S04
- ab Modelljahr 2012 70-175 255/30R19 K2c K6g K6i K8m R03 T91
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-185 225/35R19 K1a K2a K2b K5b T88 A01 A07 A12
1C 100-185 235/35R19 K1c K2c K5d K6i K8e A15 A18 A57
e1*2007/46*0277*08-.. 100-185 245/30R19 K2c K6i K8e R03 Cbo Cpe V19
100-185 255/30R19 K2c K6g K6i K8m R03 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH

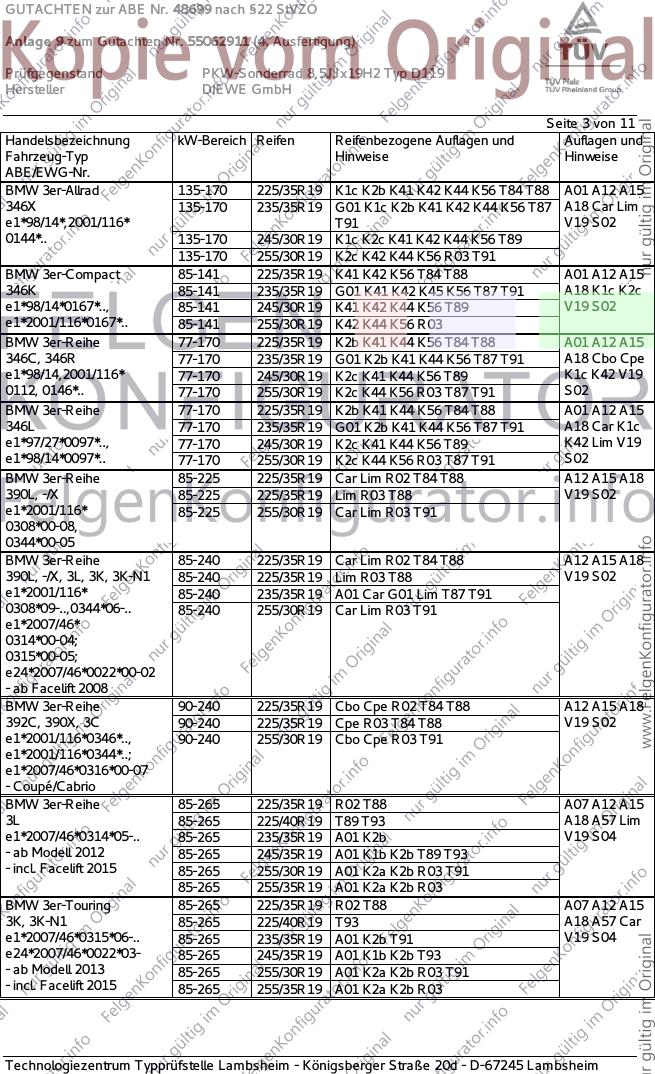

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Allrad 135-170 225/35R19 K1c K2b K41 K42 K44 K56 T84 T88 A01 A12 A15
346X 135-170 235/35R19 G01 K1c K2b K41 K42 K44 K56 T87 A18 Car Lim
e1*98/14*,2001/116* T91 V19 S02
0144*.. 135-170 245/30R19 K1c K2c K41 K42 K44 K56 T89
135-170 255/30R19 K2c K42 K44 K56 R03 T91
BMW 3er-Compact 85-141 225/35R19 K41 K42 K56 T84 T88 A01 A12 A15
346K 85-141 235/35R19 G01 K41 K42 K45 K56 T87 T91 A18 K1c K2c
e1*98/14*0167*.., 85-141 245/30R19 K41 K42 K44 K56 T89 V19 S02
e1*2001/116*0167*.. 85-141 255/30R19 K42 K44 K56 R03
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 A01 A12 A15
346C, 346R 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A18 Cbo Cpe
e1*98/14,2001/116* 77-170 245/30R19 K2c K41 K44 K56 T89 K1c K42 V19
0112, 0146*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 S02
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 A01 A12 A15
346L 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A18 Car K1c
e1*97/27*0097*.., 77-170 245/30R19 K2c K41 K44 K56 T89 K42 Lim V19
e1*98/14*0097*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 S02
BMW 3er-Reihe 85-225 225/35R19 Car Lim R02 T84 T88 A12 A15 A18
390L, -/X 85-225 225/35R19 Lim R03 T88 V19 S02
e1*2001/116* 85-225 255/30R19 Car Lim R03 T91
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/35R19 Car Lim R02 T84 T88 A12 A15 A18
390L, -/X, 3L, 3K, 3K-N1 85-240 225/35R19 Lim R03 T88 V19 S02
e1*2001/116* 85-240 235/35R19 A01 Car G01 Lim T87 T91
0308*09-..,0344*06-.. 85-240 255/30R19 Car Lim R03 T91
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/35R19 Cbo Cpe R02 T84 T88 A12 A15 A18
392C, 390X, 3C 90-240 225/35R19 Cpe R03 T84 T88 V19 S02
e1*2001/116*0346*.., 90-240 255/30R19 Cbo Cpe R03 T91
e1*2001/116*0344*..;
e1*2007/46*0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-265 225/35R19 R02 T88 A07 A12 A15
3L 85-265 225/40R19 T89 T93 A18 A57 Lim
e1*2007/46*0314*05-.. 85-265 235/35R19 A01 K2b V19 S04
- ab Modell 2012 85-265 245/35R19 A01 K1b K2b T89 T93
- incl. Facelift 2015 85-265 255/30R19 A01 K2a K2b R03 T91
85-265 255/35R19 A01 K2a K2b R03
BMW 3er-Touring 85-265 225/35R19 R02 T88 A07 A12 A15
3K, 3K-N1 85-265 225/40R19 T93 A18 A57 Car
e1*2007/46*0315*06-.. 85-265 235/35R19 A01 K2b T91 V19 S04
e24*2007/46*0022*03- 85-265 245/35R19 A01 K1b K2b T93
- ab Modell 2013 85-265 255/30R19 A01 K2a K2b R03 T91
- incl. Facelift 2015 85-265 255/35R19 A01 K2a K2b R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 4er-GranCoupé 100-250 225/35R19 R02 T88 A07 A12 A15
3C 100-250 225/40R19 T93 A18 A57 Lim
e1*2007/46*0316*10-.. 100-250 235/35R19 T91 V19 S04
100-250 245/35R19 A01 K2b T93
100-250 255/30R19 A01 K2b R03 T91
100-250 255/35R19 A01 K2b R03
BMW 4er-Reihe 100-250 225/35R19 Cbo Cpe R02 T88 A07 A12 A15
3C 100-250 225/35R19 Cpe R03 T88 A18 A57 V19
e1*2007/46*0316*08-.. 100-250 225/40R19 Cbo Cpe T89 T93 S04
100-250 235/35R19 Cbo Cpe T91
100-250 245/35R19 A01 Cbo Cpe K2b T89 T93
100-250 255/30R19 A01 Cbo Cpe K2b R03 T91
100-250 255/35R19 A01 Cbo Cpe K2b R03
BMW 5er-Reihe 4x4 145-200 245/35R19 K1a K1b T93 A01 A12 A15
560X 145-200 255/35R19 K1c K2b K41 K42 K56 T92 T96 A18 A56 Lim
e1*2001/116*0322*.. S03
BMW 5er-Touring 4x4 145-200 245/35R19 K1a K1b T93 A01 A12 A15
560X 145-200 255/35R19 K1c K2b K41 K42 K56 T96 A18 A56 Car
e1*2001/116*0322*.. S03
BMW M135i /M140i 235-250 225/35R19 K1a K5b R02 T88 A01 A07 A12
1K2/1K4 235-250 235/35R19 K1c K5d R02 A15 A18 A57
e1*2007/46*0273*04-.. 235-250 245/30R19 K2c K6i K8e R03 T89 Flh V19 S04
e1*2007/46*0283*04-.. 235-250 255/30R19 K2c K6g K6i K8m R03 T91
- incl. Facelift 2015
BMW M235i /M240i 240, 250 225/35R19 K1a K5b R02 A01 A07 A12
1C 240, 250 235/35R19 K1c K5d R02 A15 A18 A57
e1*2007/46*0277*08-.. 240, 250 245/30R19 K2c K6i K8e R03 T89 Cbo Cpe V19
240, 250 255/30R19 K2c K6g K6i K8m R03 S04
BMW X3 100-210 235/45R19 A91 R37 T95 T99 A07 A15 A18
X3, X-N1 100-230 245/45R19 A12 B90 S04
e1*2007/46*0512*..; 100-230 255/40R19 A12 T00 T96
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 235/45R19 A10 T95 T99 A07 A15 A18
X83 100-210 245/40R19 A10 T94 T98 V19 S06
e1*2001/116*0249*.. 100-210 255/40R19 A01 A12 K1b K2b
BMW X4 100-210 235/45R19 A91 R37 T95 T99 A07 A15 A18
X3, X-N1 100-230 245/45R19 A12 B90 S04
e1*2007/46*0512*11-.., 100-230 255/40R19 A12 T00 T96
0454*13-..
BMW X4 100-210 235/45R19 A91 R37 T95 T99 A07 A15 A18
X3, X-N1 100-230 245/45R19 A12 B90 KMV S04
e1*2007/46*0512*11-.., 100-230 255/40R19 A12 T00 T96
0454*13-..
- mit M-Paket - Verbreite-
rungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X5 135-235 255/45R19 K1a R37 T00 A01 A07 A12
X53 135-235 255/50R19 K1a A15 A18 V19
e1*98/14*0153*.., 135-235 275/45R19 K1a K2b K45 S05
e1*2001/116*0153*.. 135-235 285/45R19 K2b R03 R70
135-265 255/50R19 K1a KMV M+S
BMW Z4 110-195 225/35R19 K14 K1a K2b A01 A12 A15
Z85 110-195 235/35R19 G01 K14 K1c K2b A18 Cbo Cpe
e1*2001/116*0219*.. 110-195 245/30R19 K14 K1c K2b V19 S02
110-195 255/30R19 K2c K42 K56 R03
110-195 265/30R19 K2c K42 K56 R03 R70
Mini Countryman 66-140 225/35R19 K1c K2c T88 A01 A07 A12
UKL/X, -/N1 66-140 225/40R19 K1c K2c K6v A15 A18 A57
e1*2007/46*0496*..; 66-140 235/35R19 K1c K2c K6v Y85 S07
e24*2007/46*0023*..
- One, Cooper, -/D/-S/-SD
Mini Countryman JCW 160 225/35R19 K1c K2c T88 A01 A07 A12
UKL/X 160 225/40R19 K1c K2c K6v A15 A18 A56
e1*2007/46*0496*.. 160 235/35R19 K1c K2c K6v Y85 S07
- John Cooper Works
Mini Paceman 82-140 225/35R19 K1c K2c T88 A01 A07 A12
UKL-C/X 82-140 225/40R19 K1c K2c K6v A15 A18 A57
e1*2007/46*0563*..; 82-140 235/35R19 K1c K2c K6v Cpe S07
- Cooper -/D/-S/-SD
Mini Paceman JCW 160 225/35R19 K1c K2c T88 A01 A07 A12
UKL-C/X 160 225/40R19 K1c K2c K6v A15 A18 A56
e1*2007/46*0563*.. 160 235/35R19 K1c K2c K6v S07
- John Cooper Works
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 6 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und An-
bringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 7 von 11
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH

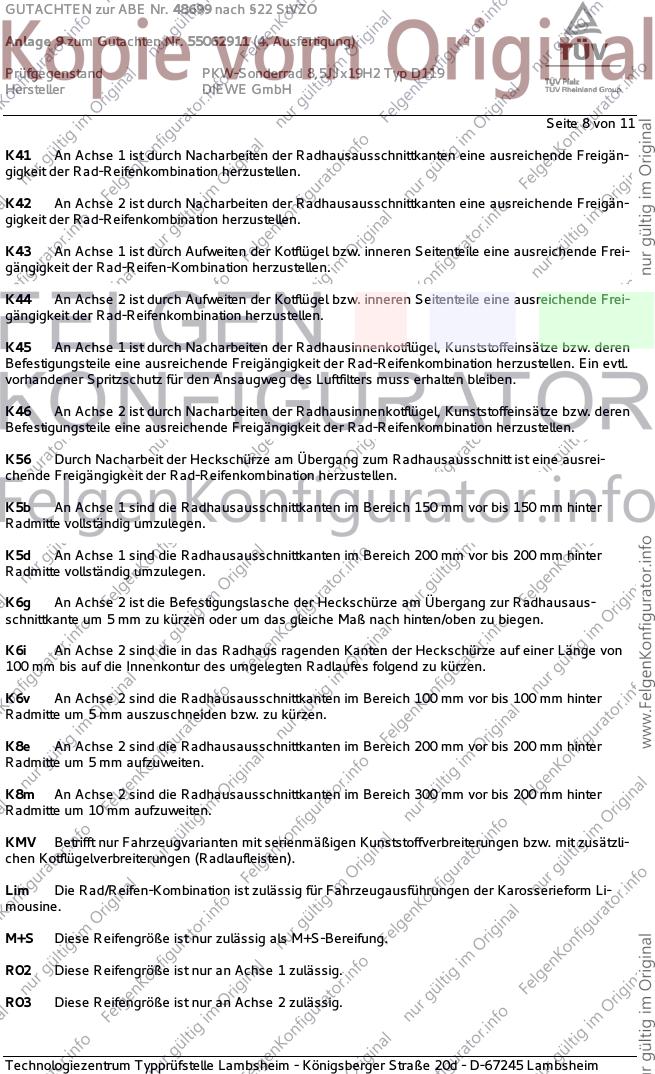

Seite 8 von 11
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 10 von 11
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH

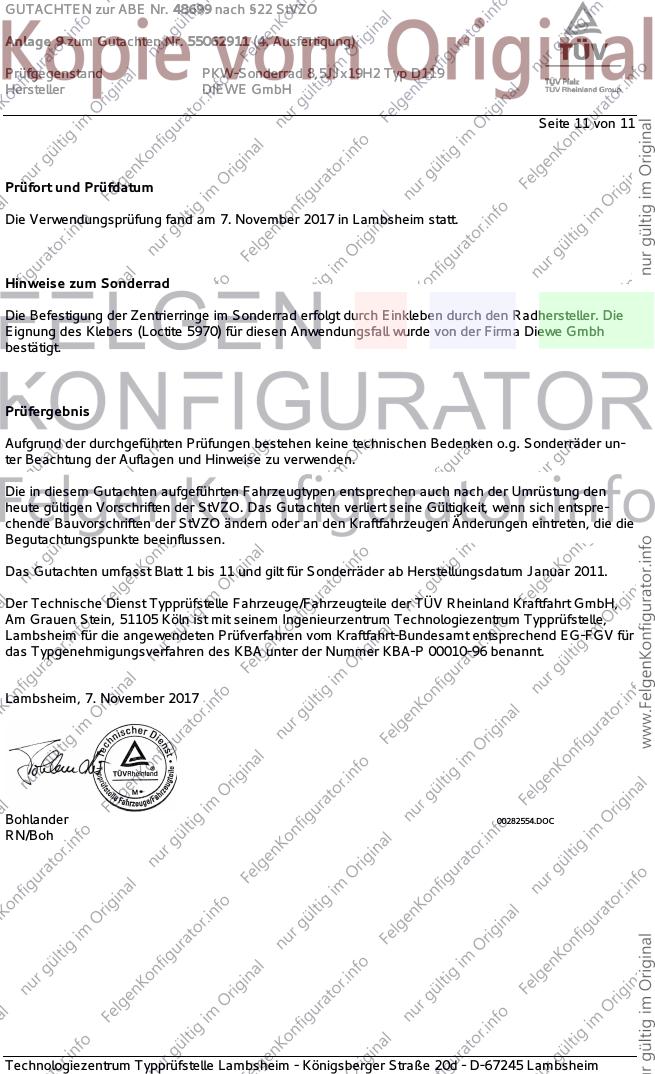

Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. November 2017 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. November 2017
Bohlander 00282554.DOC
RN/Boh
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
