GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C22
Typ C22 767
Radgröße 7.5 Jx17 EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C22 767 37 16S 935/01 CMS / ohne Ring 5/120/72,6 37 680 2200
Kennzeichnungen
KBA-Nummer 50338
Herstellerzeichen CMS
Radtyp und Ausführung C22 767 (s.o.)
§ 22 50338*01
Radgröße 7.5 Jx17 EH2+
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S02 Serien-Schraube M12x1,5 Kegel 60° 120 25,5 Serie
S03 Serien-Schraube M12x1,5 Kegel 60° 110 25,5 Serie
S04 Serien-Schraube M14x1,25 Kegel 60° 130 27,5 Serie
S05 Serien-Schraube M14x1,25 Kegel 60° 140 27,5 Serie
S06 Serien-Schraube M14x1,5 Kegel 60° 140 32,5 Serie
S07 Schraube M14x1,25 Kegel 60° 130 35 Z96 OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

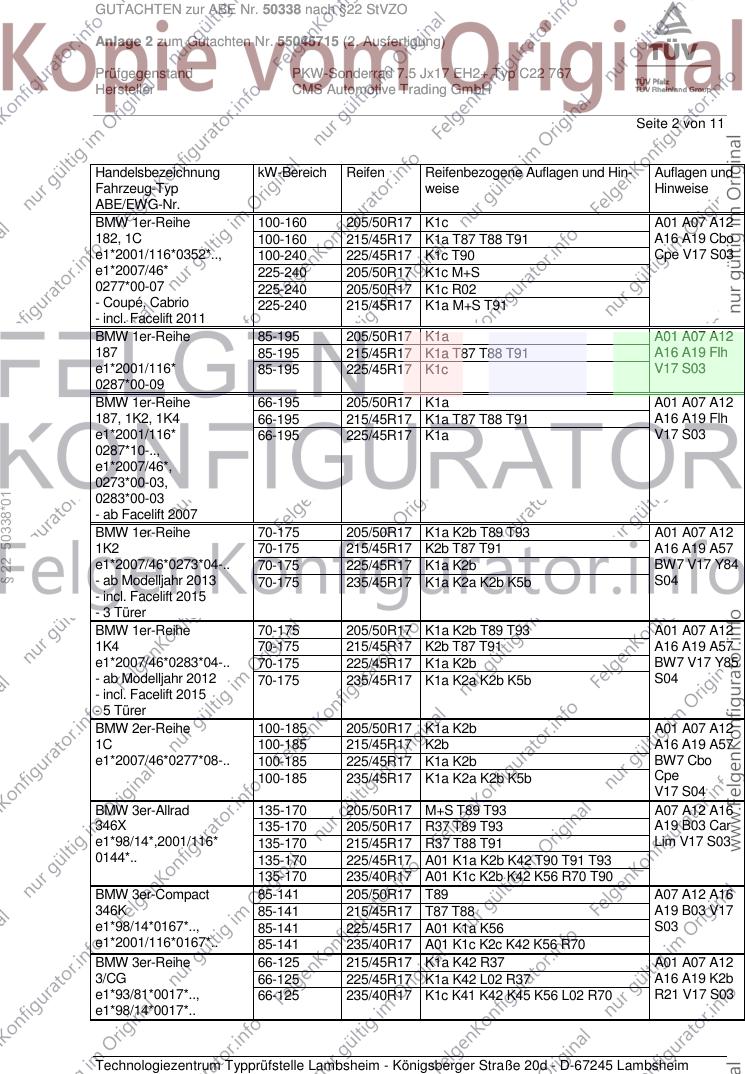

GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1c A01 A07 A12
182, 1C 100-160 215/45R17 K1a T87 T88 T91 A16 A19 Cbo
e1*2001/116*0352*.., 100-240 225/45R17 K1c T90 Cpe V17 S03
e1*2007/46* 225-240 205/50R17 K1c M+S
0277*00-07 225-240 205/50R17 K1c R02
- Coupé, Cabrio 225-240 215/45R17 K1a M+S T91
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/50R17 K1a A01 A07 A12
187 85-195 215/45R17 K1a T87 T88 T91 A16 A19 Flh
e1*2001/116* 85-195 225/45R17 K1c V17 S03
0287*00-09
BMW 1er-Reihe 66-195 205/50R17 K1a A01 A07 A12
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A16 A19 Flh
e1*2001/116* 66-195 225/45R17 K1a V17 S03
0287*10-..,
e1*2007/46*,
0273*00-03,
§ 22 50338*01
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 K1a K2b T89 T93 A01 A07 A12
1K2 70-175 215/45R17 K2b T87 T91 A16 A19 A57
e1*2007/46*0273*04-.. 70-175 225/45R17 K1a K2b BW7 V17 Y84
- ab Modelljahr 2013 70-175 235/45R17 K1a K2a K2b K5b S04
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 205/50R17 K1a K2b T89 T93 A01 A07 A12
1K4 70-175 215/45R17 K2b T87 T91 A16 A19 A57
e1*2007/46*0283*04-.. 70-175 225/45R17 K1a K2b BW7 V17 Y85
- ab Modelljahr 2012 70-175 235/45R17 K1a K2a K2b K5b S04
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-185 205/50R17 K1a K2b A01 A07 A12
1C 100-185 215/45R17 K2b A16 A19 A57
e1*2007/46*0277*08-.. 100-185 225/45R17 K1a K2b BW7 Cbo
100-185 235/45R17 K1a K2a K2b K5b Cpe
V17 S04
BMW 3er-Allrad 135-170 205/50R17 M+S T89 T93 A07 A12 A16
346X 135-170 205/50R17 R37 T89 T93 A19 B03 Car
e1*98/14*,2001/116* 135-170 215/45R17 R37 T88 T91 Lim V17 S03
0144*.. 135-170 225/45R17 A01 K1a K2b K42 T90 T91 T93
135-170 235/40R17 A01 K1c K2b K42 K56 R70 T90
BMW 3er-Compact 85-141 205/50R17 T89 A07 A12 A16
346K 85-141 215/45R17 T87 T88 A19 B03 V17
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a K56 S03
e1*2001/116*0167*.. 85-141 235/40R17 A01 K1c K2c K42 K56 R70
BMW 3er-Reihe 66-125 215/45R17 K1a K42 R37 A01 A07 A12
3/CG 66-125 225/45R17 K1a K42 L02 R37 A16 A19 K2b
e1*93/81*0017*.., 66-125 235/40R17 K1c K41 K42 K45 K56 L02 R70 R21 V17 S03
e1*98/14*0017*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

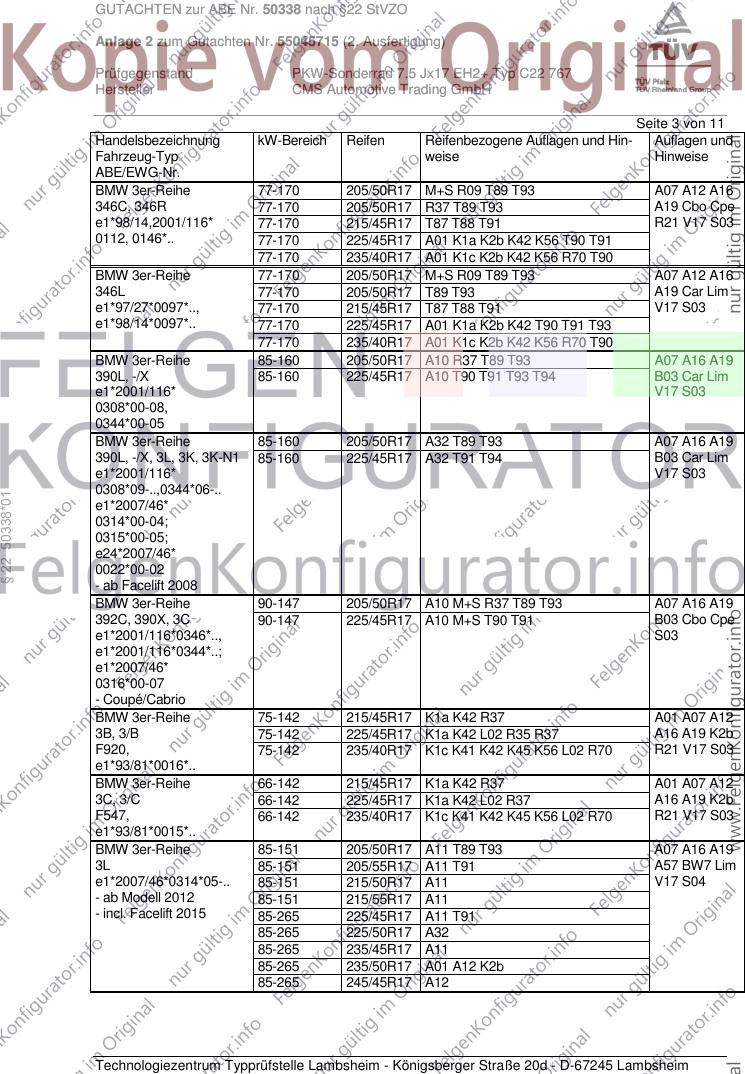

GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A07 A12 A16
346C, 346R 77-170 205/50R17 R37 T89 T93 A19 Cbo Cpe
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 R21 V17 S03
0112, 0146*.. 77-170 225/45R17 A01 K1a K2b K42 K56 T90 T91
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A07 A12 A16
346L 77-170 205/50R17 T89 T93 A19 Car Lim
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 V17 S03
e1*98/14*0097*.. 77-170 225/45R17 A01 K1a K2b K42 T90 T91 T93
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90
BMW 3er-Reihe 85-160 205/50R17 A10 R37 T89 T93 A07 A16 A19
390L, -/X 85-160 225/45R17 A10 T90 T91 T93 T94 B03 Car Lim
e1*2001/116* V17 S03
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-160 205/50R17 A32 T89 T93 A07 A16 A19
390L, -/X, 3L, 3K, 3K-N1 85-160 225/45R17 A32 T91 T94 B03 Car Lim
e1*2001/116* V17 S03
0308*09-..,0344*06-..
§ 22 50338*01
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/50R17 A10 M+S R37 T89 T93 A07 A16 A19
392C, 390X, 3C 90-147 225/45R17 A10 M+S T90 T91 B03 Cbo Cpe
e1*2001/116*0346*.., S03
e1*2001/116*0344*..;
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/45R17 K1a K42 R37 A01 A07 A12
3B, 3/B 75-142 225/45R17 K1a K42 L02 R35 R37 A16 A19 K2b
F920, 75-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 R21 V17 S03
e1*93/81*0016*..
BMW 3er-Reihe 66-142 215/45R17 K1a K42 R37 A01 A07 A12
3C, 3/C 66-142 225/45R17 K1a K42 L02 R37 A16 A19 K2b
F547, 66-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 R21 V17 S03
e1*93/81*0015*..
BMW 3er-Reihe 85-151 205/50R17 A11 T89 T93 A07 A16 A19
3L 85-151 205/55R17 A11 T91 A57 BW7 Lim
e1*2007/46*0314*05-.. 85-151 215/50R17 A11 V17 S04
- ab Modell 2012 85-151 215/55R17 A11
- incl. Facelift 2015 85-265 225/45R17 A11 T91
85-265 225/50R17 A32
85-265 235/45R17 A11
85-265 235/50R17 A01 A12 K2b
85-265 245/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 210-217 215/45R17 K1a K2b K42 M+S A01 A07 A12
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K45 K56 R70 A16 A19 B03
G191, 236 225/45R17 K1a K2b K41 K42 K45 K56 M+S R21 S03
e1*93/81*0032*.. R09
BMW 3er-Touring 85-151 205/50R17 A11 T93 136 A07 A16 A19
3K, 3K-N1 85-151 205/55R17 A11 T91 136 A57 BW7 Car
e1*2007/46*0315*06-.. 85-151 215/50R17 A11 136 V17 S04
e24*2007/46*0022*03- 85-151 215/55R17 A11 136
- ab Modell 2013 85-265 225/45R17 A11 T91 136
- incl. Facelift 2015 85-265 225/50R17 A32 136
85-265 235/45R17 A11 136
85-265 235/50R17 A01 A12 K2b 136
85-265 245/45R17 A12 136
BMW 4er-GranCoupé 100, 105 205/50R17 A10 R37 T93 A07 A16 A19
3C 100, 105 205/55R17 A10 R37 A57 BW7 Lim
e1*2007/46*0316*10-.. 100, 105 215/50R17 A32 R37 V17 S04
100, 105 215/55R17 A32 R37
100-250 225/45R17 A10
100-250 225/50R17 A32
§ 22 50338*01
100-250 235/45R17 A32
100-250 235/50R17 A01 A12 K2b
100-250 245/45R17 A12
BMW 4er-Reihe 100-250 225/45R17 A10 A07 A16 A19
3C 100-250 225/50R17 A32 A57 BW7
e1*2007/46*0316*08-.. 100-250 235/45R17 A32 Cbo
100-250 235/50R17 A01 A12 K2b Cpe V17 S04
100-250 245/45R17 A12
BMW 5er-Reihe 4x4 145-200 225/50R17 A07 A12 A16
560X 145-200 235/45R17 T93 T94 A19 A56 B03
e1*2001/116*0322*.. 145-200 245/45R17 Lim S02
BMW 5er-Touring 4x4 145-200 225/50R17 T94 T98 136 A07 A12 A16
560X 145-200 235/45R17 T93 T94 T97 136 A19 A56 B03
e1*2001/116*0322*.. 145-200 245/45R17 T95 T99 136 Car S02
BMW M135i /M140i 235-250 205/50R17 K1a K2b M+S A01 A07 A12
1K2/1K4 235-250 215/45R17 K2b M+S T91 A16 A19 A57
e1*2007/46*0273*04-.. 235-250 225/45R17 K1a K2b M+S BW7 Flh V17
e1*2007/46*0283*04-.. S04
- incl. Facelift 2015
BMW M235i /M240i 240, 250 205/50R17 K1a K2b M+S A01 A07 A12
1C 240, 250 215/45R17 K2b M+S A16 A19 A57
e1*2007/46*0277*08-.. 240, 250 225/45R17 K1a K2b M+S BW7 Cbo
Cpe V17 S04
BMW X3 100-210 205/65R17 A10 M+S T96 136 A16 A19 B03
X3, X-N1 100-210 215/60R17 A10 M+S T00 T96 136 B90 S07
e1*2007/46*0512*..; 100-210 225/60R17 A10 136
e1*2007/46*0454*.. 100-210 235/55R17 A12 136
- incl. Facelift 2014 100-210 245/55R17 A12 136
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

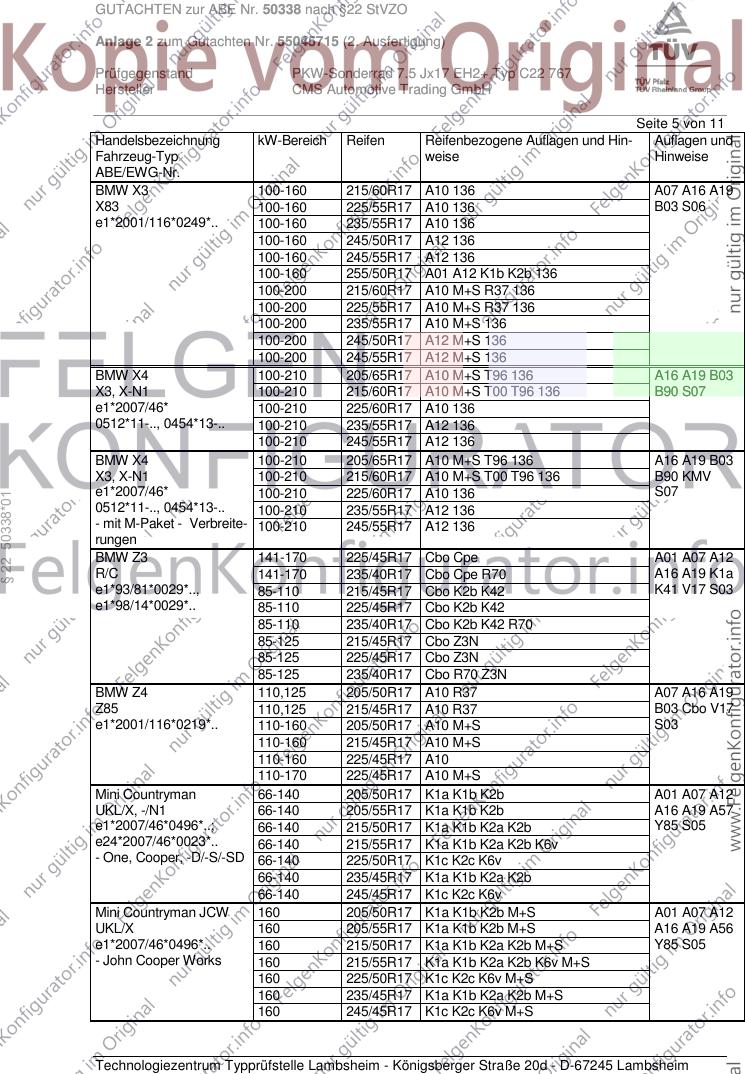

GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW X3 100-160 215/60R17 A10 136 A07 A16 A19
X83 100-160 225/55R17 A10 136 B03 S06
e1*2001/116*0249*.. 100-160 235/55R17 A10 136
100-160 245/50R17 A12 136
100-160 245/55R17 A12 136
100-160 255/50R17 A01 A12 K1b K2b 136
100-200 215/60R17 A10 M+S R37 136
100-200 225/55R17 A10 M+S R37 136
100-200 235/55R17 A10 M+S 136
100-200 245/50R17 A12 M+S 136
100-200 245/55R17 A12 M+S 136
BMW X4 100-210 205/65R17 A10 M+S T96 136 A16 A19 B03
X3, X-N1 100-210 215/60R17 A10 M+S T00 T96 136 B90 S07
e1*2007/46* 100-210 225/60R17 A10 136
0512*11-.., 0454*13-.. 100-210 235/55R17 A12 136
100-210 245/55R17 A12 136
BMW X4 100-210 205/65R17 A10 M+S T96 136 A16 A19 B03
X3, X-N1 100-210 215/60R17 A10 M+S T00 T96 136 B90 KMV
e1*2007/46* 100-210 225/60R17 A10 136 S07
§ 22 50338*01
0512*11-.., 0454*13-.. 100-210 235/55R17 A12 136
- mit M-Paket - Verbreite- 100-210 245/55R17 A12 136
rungen
BMW Z3 141-170 225/45R17 Cbo Cpe A01 A07 A12
R/C 141-170 235/40R17 Cbo Cpe R70 A16 A19 K1a
e1*93/81*0029*.., 85-110 215/45R17 Cbo K2b K42 K41 V17 S03
e1*98/14*0029*.. 85-110 225/45R17 Cbo K2b K42
85-110 235/40R17 Cbo K2b K42 R70
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo R70 Z3N
BMW Z4 110,125 205/50R17 A10 R37 A07 A16 A19
Z85 110,125 215/45R17 A10 R37 B03 Cbo V17
e1*2001/116*0219*.. 110-160 205/50R17 A10 M+S S03
110-160 215/45R17 A10 M+S
110-160 225/45R17 A10
110-170 225/45R17 A10 M+S
Mini Countryman 66-140 205/50R17 K1a K1b K2b A01 A07 A12
UKL/X, -/N1 66-140 205/55R17 K1a K1b K2b A16 A19 A57
e1*2007/46*0496*..; 66-140 215/50R17 K1a K1b K2a K2b Y85 S05
e24*2007/46*0023*.. 66-140 215/55R17 K1a K1b K2a K2b K6v
- One, Cooper, -D/-S/-SD 66-140 225/50R17 K1c K2c K6v
66-140 235/45R17 K1a K1b K2a K2b
66-140 245/45R17 K1c K2c K6v
Mini Countryman JCW 160 205/50R17 K1a K1b K2b M+S A01 A07 A12
UKL/X 160 205/55R17 K1a K1b K2b M+S A16 A19 A56
e1*2007/46*0496*.. 160 215/50R17 K1a K1b K2a K2b M+S Y85 S05
- John Cooper Works 160 215/55R17 K1a K1b K2a K2b K6v M+S
160 225/50R17 K1c K2c K6v M+S
160 235/45R17 K1a K1b K2a K2b M+S
160 245/45R17 K1c K2c K6v M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mini Paceman 82-140 205/50R17 K1a K1b K2b A01 A07 A12
UKL-C/X 82-140 205/55R17 K1a K1b K2b A16 A19 A57
e1*2007/46*0563*..; 82-140 215/50R17 K1a K1b K2a K2b Cpe S05
- Cooper -/D/-S/-SD 82-140 215/55R17 K1a K1b K2a K2b K6v
82-140 225/50R17 K1c K2c K6v
82-140 235/45R17 K1a K1b K2a K2b
82-140 245/45R17 K1c K2c K6v
Mini Paceman JCW 160 205/50R17 K1a K1b K2b M+S A01 A07 A12
UKL-C/X 160 205/55R17 K1a K1b K2b M+S A16 A19 A56
e1*2007/46*0563*.. 160 215/50R17 K1a K1b K2a K2b M+S S05
- John Cooper Works 160 215/55R17 K1a K1b K2a K2b K6v M+S
160 225/50R17 K1c K2c K6v M+S
160 235/45R17 K1a K1b K2a K2b M+S
160 245/45R17 K1c K2c K6v M+S
Allgemeine Hinweise
§ 22 50338*01
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 7 von 11

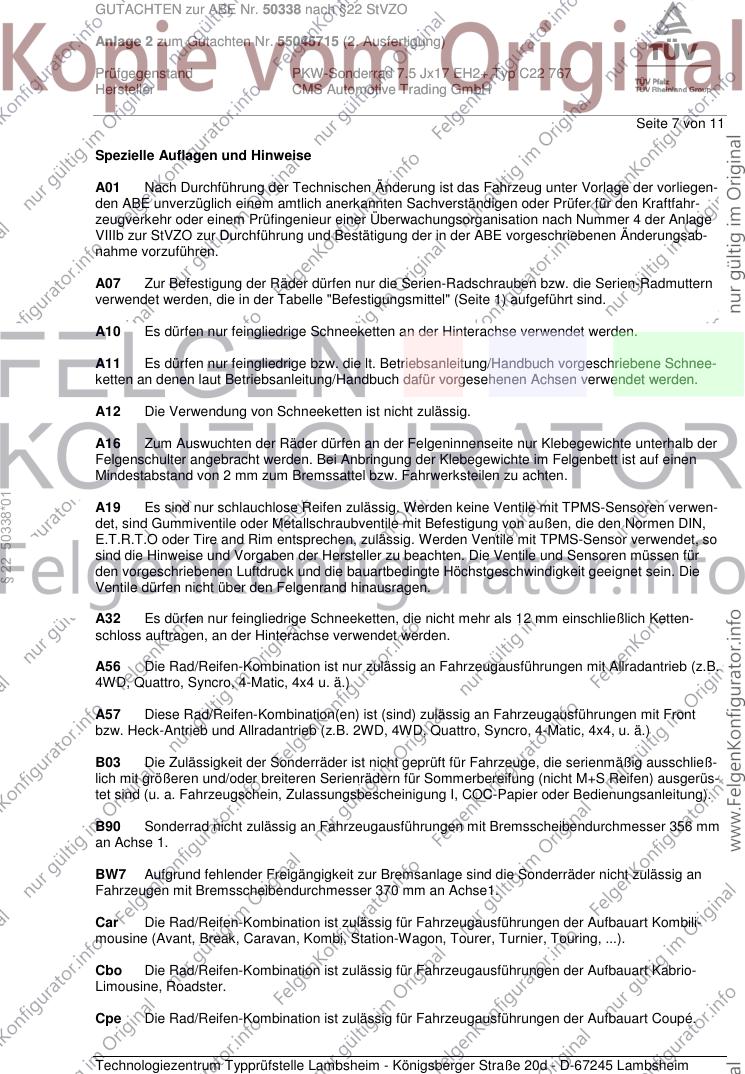

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
§ 22 50338*01
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 8 von 11

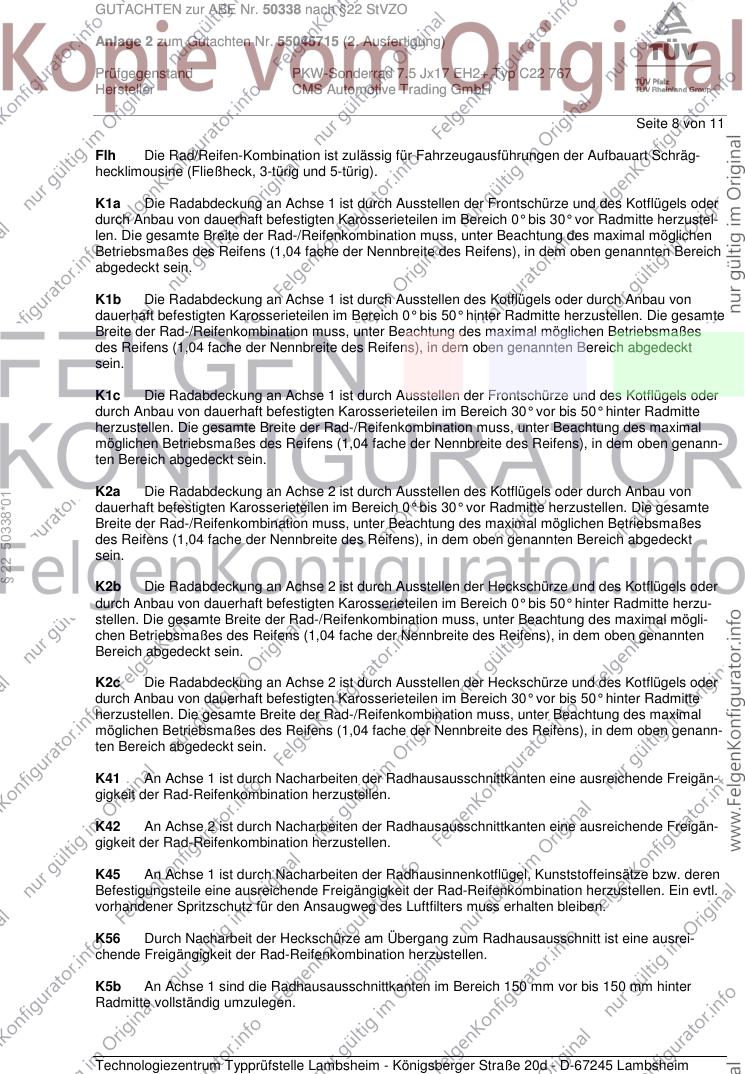

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Schräg-
hecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
§ 22 50338*01
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 9 von 11

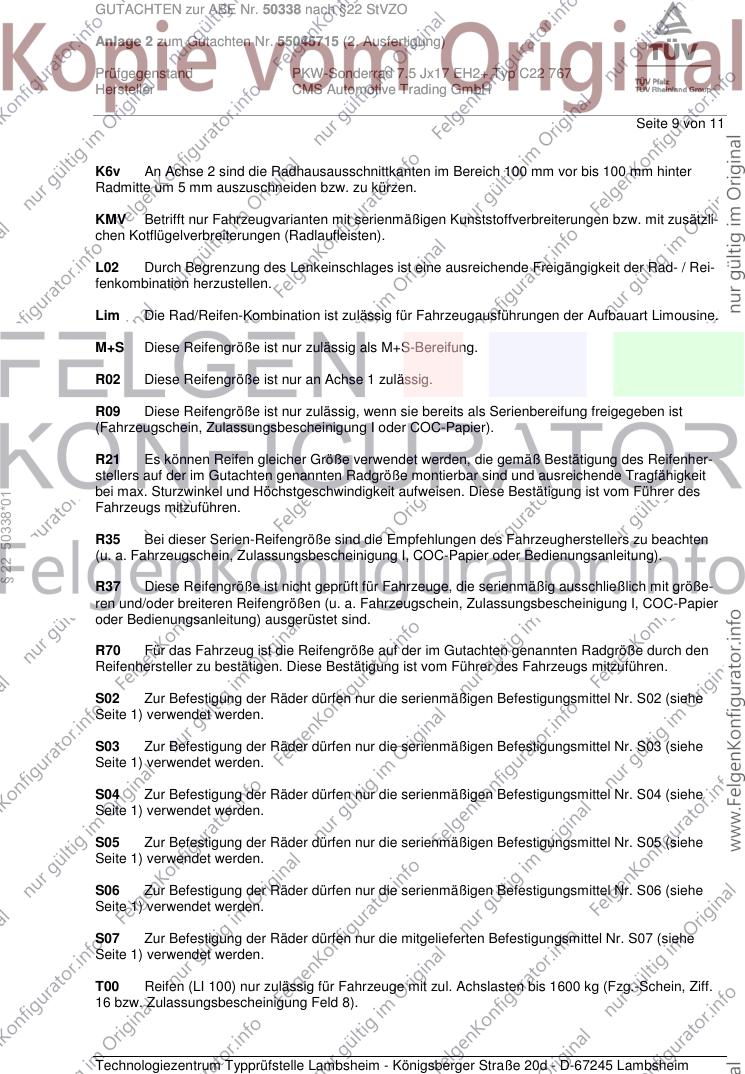

K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
§ 22 50338*01
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 10 von 11
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
§ 22 50338*01
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50338 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55045715 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5 Jx17 EH2+ Typ C22 767
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Juli 2017 in Lambsheim statt.
§ 22 50338*01
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Juli 2017
Bohlander 00275901.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 50338*01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
