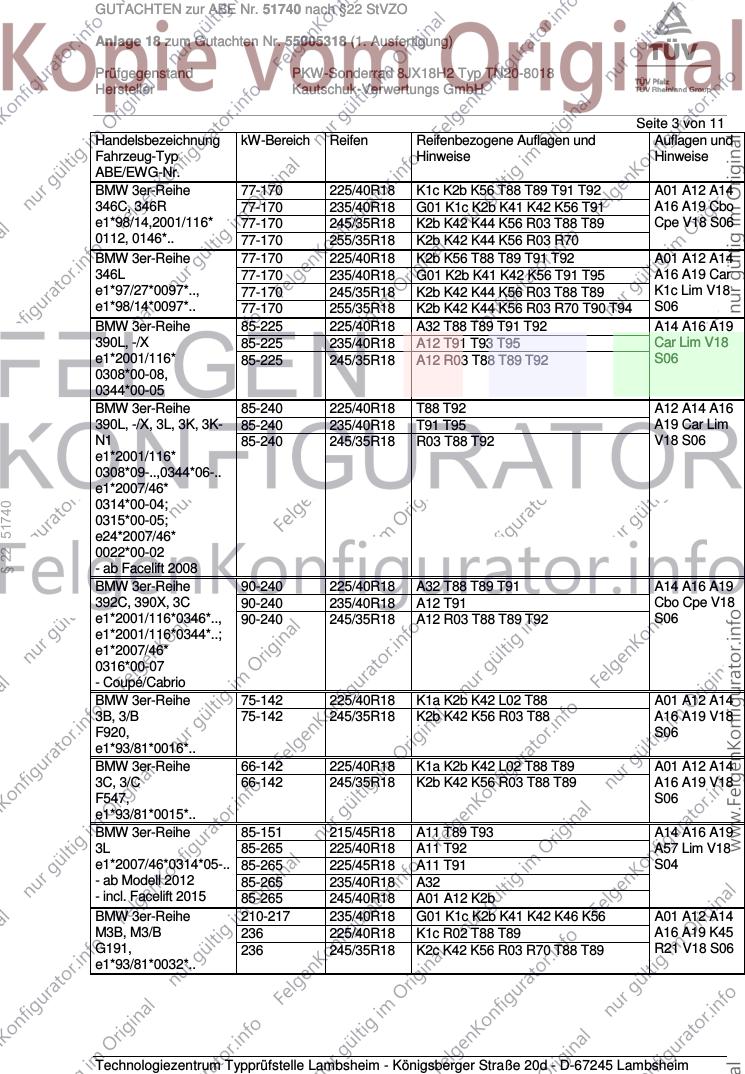

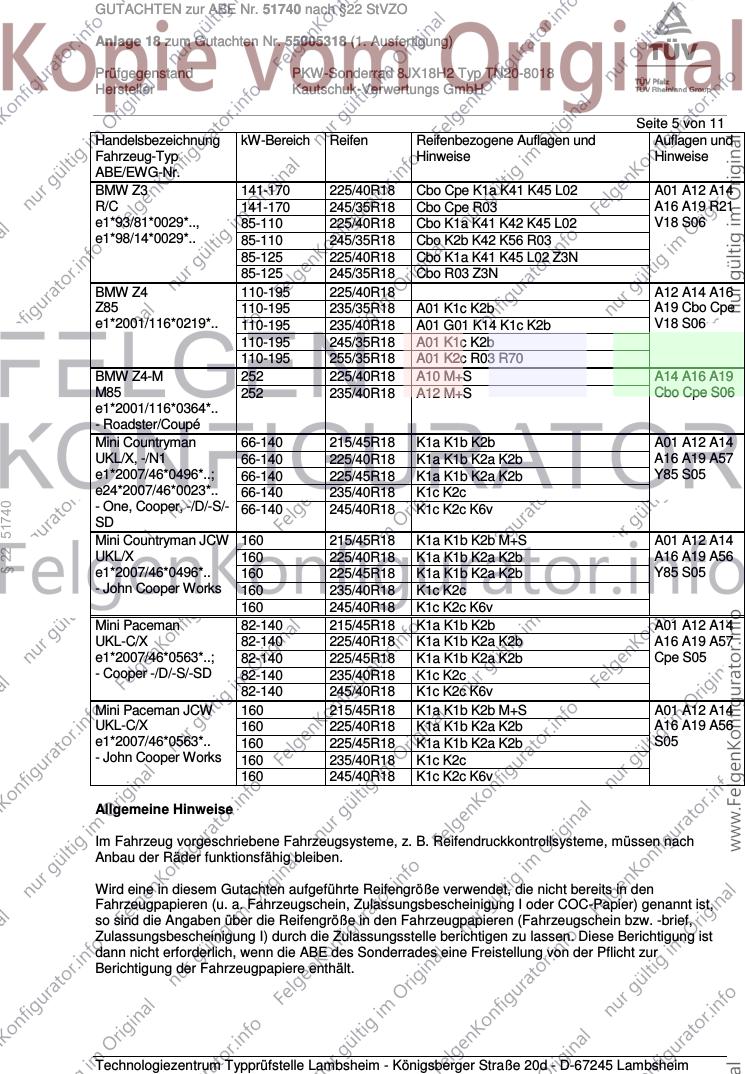

GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 11
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN20
Typ TN20-8018
Radgröße 8JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5G TN20-8018 5G / ohne Ring 5/120/72,6 38 720 2200
Kennzeichnungen
KBA-Nummer 51740
Herstellerzeichen TOMASON
Radtyp und Ausführung TN20-8018 (s.o.)
Radgröße 8JX18H2
§ 22 51740
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5
S03 Schraube M12x1,5 Kegel 60° 120 28
S04 Schraube M14x1,25 Kegel 60° 130 30
S05 Schraube M14x1,25 Kegel 60° 140 30
S06 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1a R70 T86 T90 A01 A12 A14
182, 1C 100-160 215/40R18 K1c T85 T89 A16 A19 Cbo
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K46 T88 Cpe V18 S06
e1*2007/46* 100-240 245/35R18 K2b K42 K46 R03 T88
0277*00-07 225-240 205/45R18 K1a R02 R70
- Coupé, Cabrio 225-240 215/40R18 K1c R02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/45R18 A01 K1a R70 T86 T90 A12 A14 A16
187 85-195 215/40R18 A01 K1a T85 T89 A19 Flh V18
e1*2001/116* 85-195 225/40R18 A01 K1c K2b K41 K42 K46 T88 T89 S06
0287*00-09 85-195 245/35R18 A01 K2b K42 K46 R03 T88 T89
BMW 1er-Reihe 66-195 205/45R18 K1a R70 T86 T90 A01 A12 A14
187, 1K2, 1K4 66-195 215/40R18 K1a T85 T89 A16 A19 Flh
e1*2001/116* 66-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 V18 S06
0287*10-.., 66-195 245/35R18 K2b K42 K46 R03 T88 T89
e1*2007/46*,
0273*00-03,
0283*00-03
§ 22 51740
- ab Facelift 2007
BMW 1er-Reihe 70-175 215/40R18 K2b T89 A01 A12 A14
1K2 70-175 225/40R18 K1a K2b T88 T92 A16 A19 A57
e1*2007/46*0273*04-.. 70-175 235/35R18 K1a K2a K2b K5b T86 T90 V18 Y84 S04
- ab Modelljahr 2013 70-175 235/40R18 K1a K2a K2b K5b
- incl. Facelift 2015 70-175 245/35R18 K2c K6i K8e R03 T88 T92
- 3 Türer
BMW 1er-Reihe 70-175 215/40R18 K2b T89 A01 A12 A14
1K4 70-175 225/40R18 K1a K2b T88 T92 A16 A19 A57
e1*2007/46*0283*04-.. 70-175 235/35R18 K1a K2a K2b K5b T86 T90 V18 Y85 S04
- ab Modelljahr 2012 70-175 235/40R18 K1a K2a K2b K5b
- incl. Facelift 2015 70-175 245/35R18 K2c K6i K8e R03 T88 T92
- 5 Türer
BMW 2er-Reihe 100-185 215/40R18 K2b T89 A01 A12 A14
1C 100-185 225/40R18 K1a K2b A16 A19 A57
e1*2007/46*0277*08-.. 100-185 235/35R18 K1a K2a K2b K5b Cbo Cpe V18
100-185 235/40R18 K1a K2a K2b K5b S04
100-185 245/35R18 K2c K6i K8e R03
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K56 T88 T89 T92 A01 A12 A14
346X 135-170 235/40R18 K1c K2b K41 K42 K56 T91 T95 A16 A19 Car
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 Lim V18 S06
0144*.. 135-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94
BMW 3er-Compact 85-141 225/40R18 K1a K2b K46 K56 T88 T89 A01 A12 A14
346K 85-141 235/40R18 G01 K1c K2b K41 K42 K56 A16 A19 V18
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 S06
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03 R70
BMW 3er-Reihe 66-125 225/40R18 K1a K2b K42 L02 A01 A12 A14
3/CG 66-125 245/35R18 K2b K42 K56 R03 A16 A19 V18
e1*93/81*0017*.., S06
e1*98/14*0017*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A01 A12 A14
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K56 T91 A16 A19 Cbo
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 Cpe V18 S06
0112, 0146*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70
BMW 3er-Reihe 77-170 225/40R18 K2b K56 T88 T89 T91 T92 A01 A12 A14
346L 77-170 235/40R18 G01 K2b K41 K42 K56 T91 T95 A16 A19 Car
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 K1c Lim V18
e1*98/14*0097*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94 S06
BMW 3er-Reihe 85-225 225/40R18 A32 T88 T89 T91 T92 A14 A16 A19
390L, -/X 85-225 235/40R18 A12 T91 T93 T95 Car Lim V18
e1*2001/116* 85-225 245/35R18 A12 R03 T88 T89 T92 S06
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/40R18 T88 T92 A12 A14 A16
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T95 A19 Car Lim
N1 85-240 245/35R18 R03 T88 T92 V18 S06
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
§ 22 51740
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 A32 T88 T89 T91 A14 A16 A19
392C, 390X, 3C 90-240 235/40R18 A12 T91 Cbo Cpe V18
e1*2001/116*0346*.., 90-240 245/35R18 A12 R03 T88 T89 T92 S06
e1*2001/116*0344*..;
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1a K2b K42 L02 T88 A01 A12 A14
3B, 3/B 75-142 245/35R18 K2b K42 K56 R03 T88 A16 A19 V18
F920, S06
e1*93/81*0016*..
BMW 3er-Reihe 66-142 225/40R18 K1a K2b K42 L02 T88 T89 A01 A12 A14
3C, 3/C 66-142 245/35R18 K2b K42 K56 R03 T88 T89 A16 A19 V18
F547, S06
e1*93/81*0015*..
BMW 3er-Reihe 85-151 215/45R18 A11 T89 T93 A14 A16 A19
3L 85-265 225/40R18 A11 T92 A57 Lim V18
e1*2007/46*0314*05-.. 85-265 225/45R18 A11 T91 S04
- ab Modell 2012 85-265 235/40R18 A32
- incl. Facelift 2015 85-265 245/40R18 A01 A12 K2b
BMW 3er-Reihe 210-217 235/40R18 G01 K1c K2b K41 K42 K46 K56 A01 A12 A14
M3B, M3/B 236 225/40R18 K1c R02 T88 T89 A16 A19 K45
G191, 236 245/35R18 K2c K42 K56 R03 R70 T88 T89 R21 V18 S06
e1*93/81*0032*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Touring 85-151 215/45R18 A11 T93 A14 A16 A19
3K, 3K-N1 85-265 225/40R18 A11 T92 A57 Car V18
e1*2007/46*0315*06-.. 85-265 225/45R18 A11 T91 S04
e24*2007/46*0022*03- 85-265 235/40R18 A32
- ab Modell 2013 85-265 245/40R18 A01 A12 K2b
- incl. Facelift 2015
BMW 4er-GranCoupé 100-110 215/45R18 A10 R37 T93 A14 A16 A19
3C 100-250 225/40R18 A10 T92 A57 Lim V18
e1*2007/46*0316*10-.. 100-250 225/45R18 A10 S04
100-250 235/40R18 A32
100-250 245/40R18 A12
BMW 4er-Reihe 100-250 225/40R18 A10 T88 T92 A14 A16 A19
3C 100-250 225/45R18 A10 A57 Cbo Cpe
e1*2007/46*0316*08-.. 100-250 235/40R18 A32 V18 S04
100-250 245/40R18 A12
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A12 A14 A16
560X 145-200 235/40R18 R37 T91 T93 T95 A19 A56 Lim
e1*2001/116*0322*.. 145-200 245/40R18 S03
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A12 A14 A16
560X A19 A56 Car
§ 22 51740
145-200 235/40R18 R37 T93 T95
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97 S03
BMW M135i /M140i 235-250 215/40R18 K2b M+S T89 A01 A12 A14
1K2/1K4 235-250 225/40R18 K1a K2b M+S A16 A19 A57
e1*2007/46*0273*04-.. 235-250 225/40R18 K1a R02 Flh V18 S04
e1*2007/46*0283*04-.. 235-250 245/35R18 K2c K6i K8e R03
- incl. Facelift 2015
BMW M235i /M240i 240, 250 215/40R18 K2b M+S T89 A01 A12 A14
1C 240, 250 225/40R18 K1a K2b M+S A16 A19 A57
e1*2007/46*0277*08-.. 240, 250 225/40R18 K1a R02 Cbo Cpe V18
240, 250 245/35R18 K2c K6i K8e R03 S04
BMW X3 100-210 225/50R18 A32 R37 T95 T99 144 A14 A16 A19
X3, X-N1 100-210 225/55R18 A32 R37 144 B90 S04
e1*2007/46*0512*..; 100-210 235/50R18 A91 R37 144
e1*2007/46*0454*.. 100-230 245/50R18 A12 144
- incl. Facelift 2014 100-230 255/45R18 A12 144
BMW X3 100-210 235/50R18 A10 A14 A16
X83 100-210 245/45R18 A19 V18 S02
e1*2001/116*0249*.. 100-210 255/45R18
BMW X4 100-210 225/50R18 A32 R37 T95 T99 144 A14 A16 A19
X3, X-N1 100-210 225/55R18 A32 R37 144 B90 S04
e1*2007/46* 100-210 235/50R18 A91 R37 144
0512*11-.., 0454*13-.. 100-230 245/50R18 A12 144
100-230 255/45R18 A12 144
BMW X4 100-210 225/50R18 A32 R37 T95 T99 144 A14 A16 A19
X3, X-N1 100-210 225/55R18 A32 R37 144 B90 KMV S04
e1*2007/46* 100-210 235/50R18 A91 R37 144
0512*11-.., 0454*13-.. 100-230 245/50R18 A12 144
- mit M-Paket - 100-230 255/45R18 A12 144
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z3 141-170 225/40R18 Cbo Cpe K1a K41 K45 L02 A01 A12 A14
R/C 141-170 245/35R18 Cbo Cpe R03 A16 A19 R21
e1*93/81*0029*.., 85-110 225/40R18 Cbo K1a K41 K42 K45 L02 V18 S06
e1*98/14*0029*.. 85-110 245/35R18 Cbo K2b K42 K56 R03
85-125 225/40R18 Cbo K1a K41 K45 L02 Z3N
85-125 245/35R18 Cbo R03 Z3N
BMW Z4 110-195 225/40R18 A12 A14 A16
Z85 110-195 235/35R18 A01 K1c K2b A19 Cbo Cpe
e1*2001/116*0219*.. 110-195 235/40R18 A01 G01 K14 K1c K2b V18 S06
110-195 245/35R18 A01 K1c K2b
110-195 255/35R18 A01 K2c R03 R70
BMW Z4-M 252 225/40R18 A10 M+S A14 A16 A19
M85 252 235/40R18 A12 M+S Cbo Cpe S06
e1*2001/116*0364*..
- Roadster/Coupé
Mini Countryman 66-140 215/45R18 K1a K1b K2b A01 A12 A14
UKL/X, -/N1 66-140 225/40R18 K1a K1b K2a K2b A16 A19 A57
e1*2007/46*0496*..; 66-140 225/45R18 K1a K1b K2a K2b Y85 S05
e24*2007/46*0023*.. 66-140 235/40R18 K1c K2c
- One, Cooper, -/D/-S/-
§ 22 51740
66-140 245/40R18 K1c K2c K6v
SD
Mini Countryman JCW 160 215/45R18 K1a K1b K2b M+S A01 A12 A14
UKL/X 160 225/40R18 K1a K1b K2a K2b A16 A19 A56
e1*2007/46*0496*.. 160 225/45R18 K1a K1b K2a K2b Y85 S05
- John Cooper Works 160 235/40R18 K1c K2c
160 245/40R18 K1c K2c K6v
Mini Paceman 82-140 215/45R18 K1a K1b K2b A01 A12 A14
UKL-C/X 82-140 225/40R18 K1a K1b K2a K2b A16 A19 A57
e1*2007/46*0563*..; 82-140 225/45R18 K1a K1b K2a K2b Cpe S05
- Cooper -/D/-S/-SD 82-140 235/40R18 K1c K2c
82-140 245/40R18 K1c K2c K6v
Mini Paceman JCW 160 215/45R18 K1a K1b K2b M+S A01 A12 A14
UKL-C/X 160 225/40R18 K1a K1b K2a K2b A16 A19 A56
e1*2007/46*0563*.. 160 225/45R18 K1a K1b K2a K2b S05
- John Cooper Works 160 235/40R18 K1c K2c
160 245/40R18 K1c K2c K6v
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

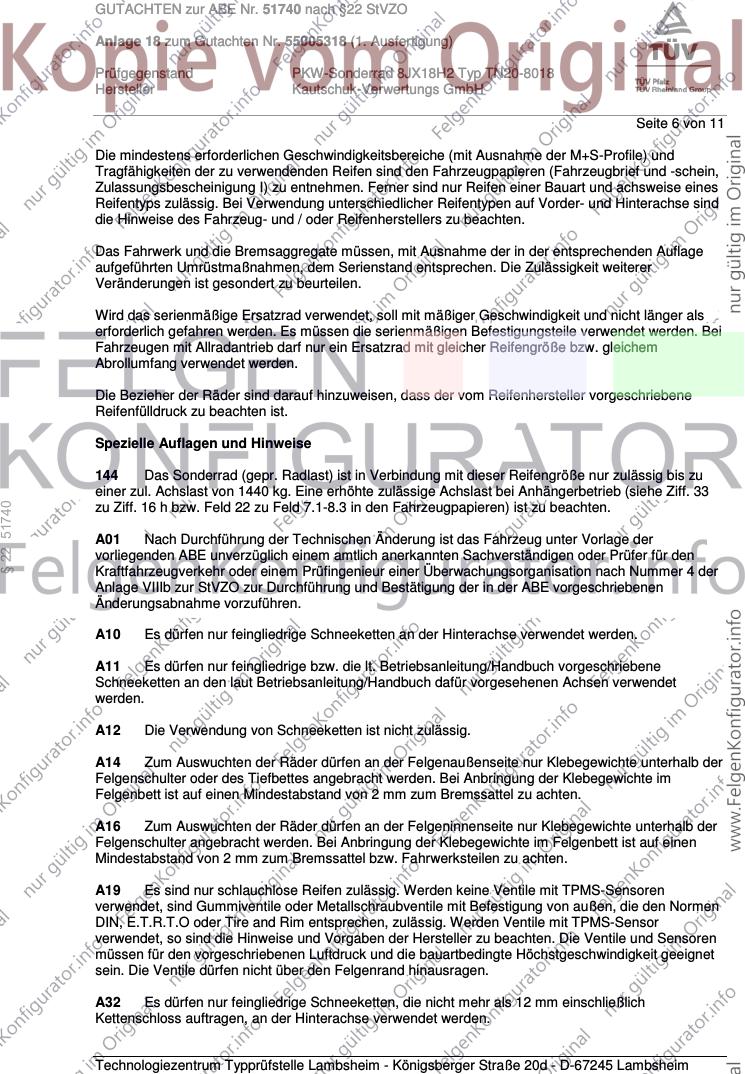

Seite 6 von 11
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§ 22 51740
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

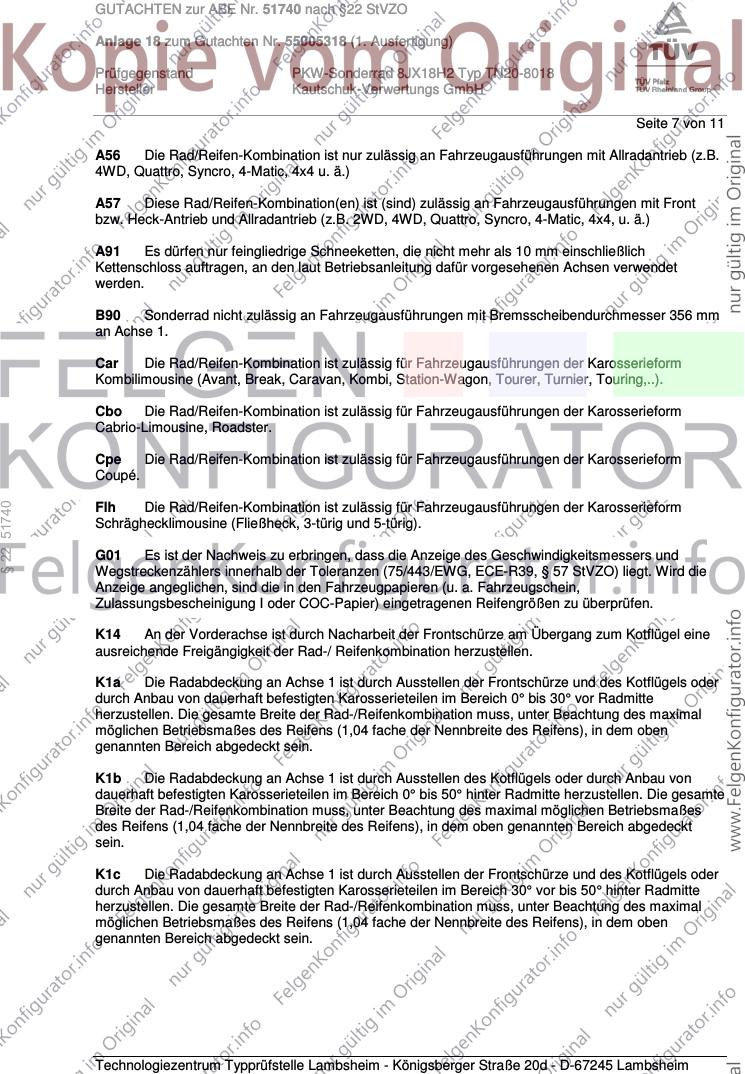

Seite 7 von 11
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§ 22 51740
Flh
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

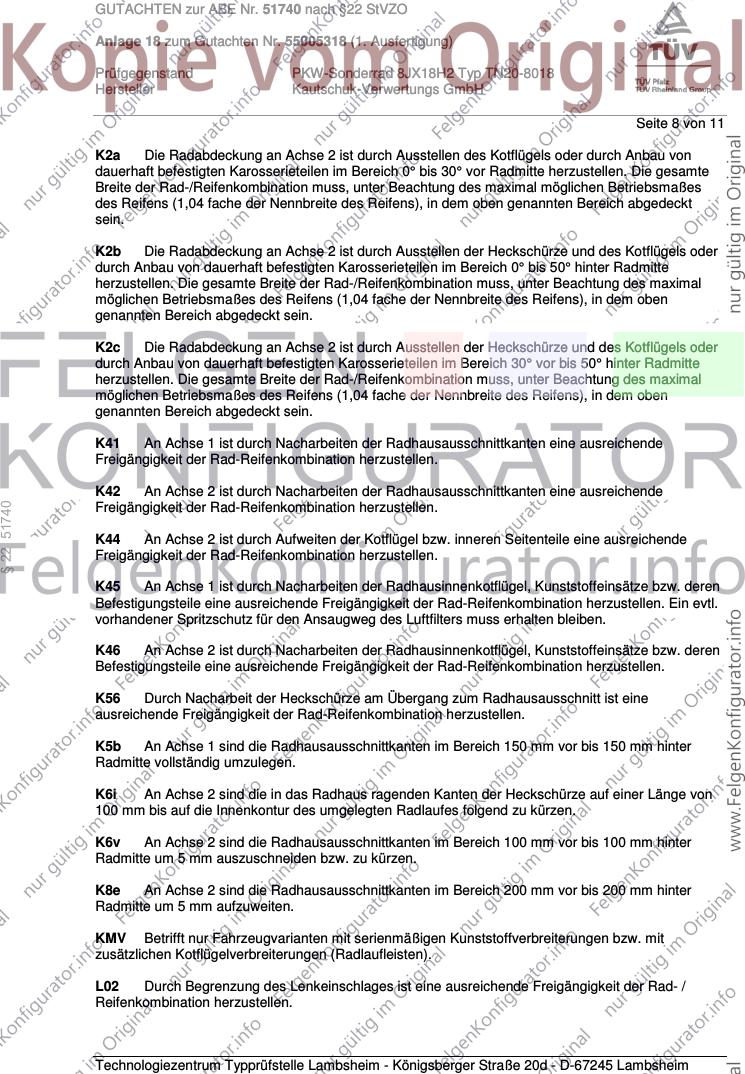

Seite 8 von 11
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 51740
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 11
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§ 22 51740
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

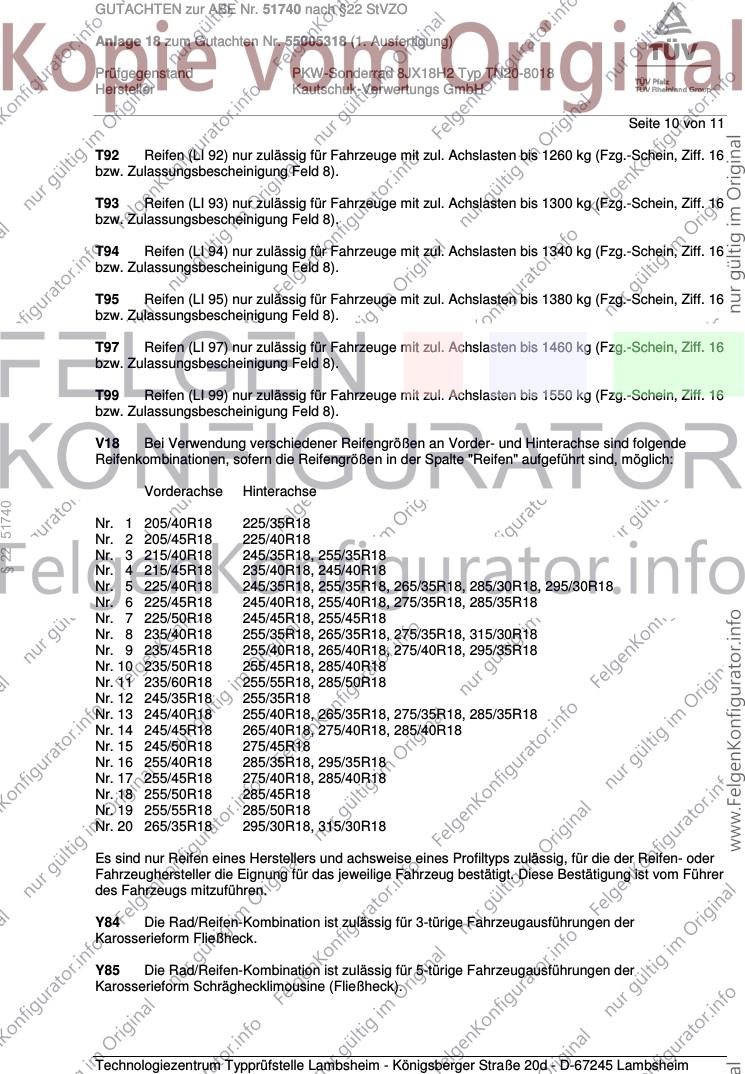

Seite 10 von 11
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§ 22 51740
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 11 von 11
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Januar 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 51740
Lambsheim, 12. Januar 2018
Tufan 00285684.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
