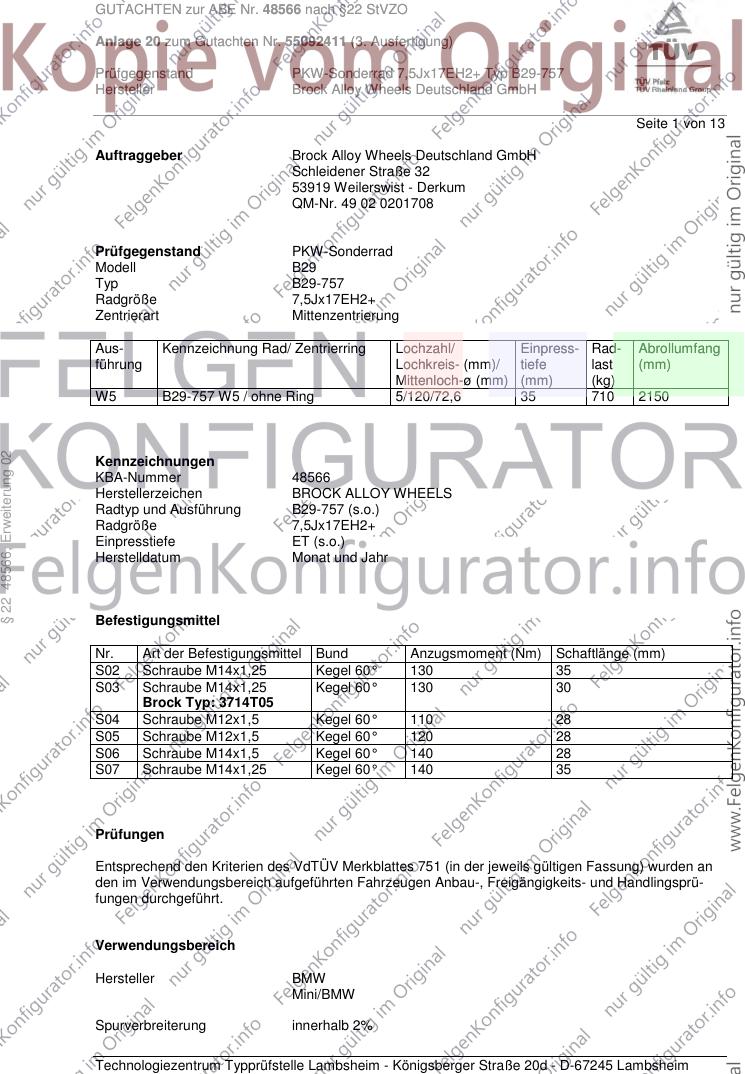

GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 13
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0201708
Prüfgegenstand PKW-Sonderrad
Modell B29
Typ B29-757
Radgröße 7,5Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W5 B29-757 W5 / ohne Ring 5/120/72,6 35 710 2150
§ 22 48566, Erweiterung 02
Kennzeichnungen
KBA-Nummer 48566
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B29-757 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,25 Kegel 60° 130 35
S03 Schraube M14x1,25 Kegel 60° 130 30
Brock Typ: 3714T05
S04 Schraube M12x1,5 Kegel 60° 110 28
S05 Schraube M12x1,5 Kegel 60° 120 28
S06 Schraube M14x1,5 Kegel 60° 140 28
S07 Schraube M14x1,25 Kegel 60° 140 35
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1c K2b K41 K42 A01 A12 A14
182, 1C 100-160 215/45R17 K1c T87 T88 T91 A16 A21 Cbo
e1*2001/116*0352*.., 100-240 225/45R17 K1c K2b K41 K42 K46 T90 Cpe V17 S04
e1*2007/46*0277*00-07 225-240 205/50R17 K1c K41 R02
- Coupé, Cabrio 225-240 205/50R17 K1c K2b K41 K42 M+S
- incl. Facelift 2011 225-240 215/45R17 K1c M+S T91
BMW 1er-Reihe 85-195 205/50R17 K1c K2b K41 K42 A01 A12 A14
187 85-195 215/45R17 K1c T87 T88 T91 A16 A21 Flh
e1*2001/116*0287*00-09 85-195 225/45R17 K1c K2b K41 K42 K46 V17 S04
BMW 1er-Reihe 66-195 205/50R17 K1c K2b K41 K42 A01 A12 A14
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A16 A21 Flh
e1*2001/116*0287*10-.., 66-195 225/45R17 K1c K2b K41 K42 K46 V17 S04
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
§ 22 48566, Erweiterung 02
BMW 1er-Reihe 70-175 205/50R17 K1a K2a K2b K5b T89 T93 A01 A12 A14
1K2 70-175 215/45R17 K1a K2b T87 T91 A16 A21 A57
e1*2007/46*0273*04-.. 70-175 225/45R17 K1a K2a K2b K5b AuT BW7
- ab Modelljahr 2013 70-175 235/45R17 K1c K2c K5d K6i K8e V17 Y84 S03
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 205/50R17 K1a K2a K2b K5b T89 T93 A01 A12 A14
1K4 70-175 215/45R17 K1a K2b T87 T91 A16 A21 A57
e1*2007/46*0283*04-.. 70-175 225/45R17 K1a K2a K2b K5b AuT BW7
- ab Modelljahr 2012 70-175 235/45R17 K1c K2c K5d K6i K8e V17 Y85 S03
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-185 205/50R17 K1a K2a K2b K5b A01 A12 A14
1C 100-185 215/45R17 K1a K2b A16 A21 A57
e1*2007/46*0277*08-.. 100-185 225/45R17 K1a K2a K2b K5b AuT BW7
100-185 235/45R17 K1c K2c K5d K6i K8e Cbo Cpe V17
S03
BMW 3er-Allrad 135-170 205/50R17 M+S T89 T93 A12 A14 A16
346X 135-170 205/50R17 R37 T89 T93 A21 B03 Car
e1*98/14*,2001/116* 135-170 215/45R17 R37 T88 T91 Lim V17 S04
0144*.. 135-170 225/45R17 A01 K1a K2b K42 T90 T91 T93
135-170 235/40R17 A01 K1c K2b K42 K56 R70 T90
BMW 3er-Compact 85-141 205/50R17 T89 A12 A14 A16
346K 85-141 215/45R17 T87 T88 A21 B03 V17
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a K56 S04
e1*2001/116*0167*.. 85-141 235/40R17 A01 K1c K2c K42 K56 R70
BMW 3er-Reihe 66-125 215/45R17 K1a K42 R37 A01 A12 A14
3/CG 66-125 225/45R17 K1a K42 L02 R37 A16 A21 K2b
e1*93/81*0017*.., 66-125 235/40R17 K1c K41 K42 K45 K56 L02 R70 R21 V17 S04
e1*98/14*0017*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A12 A14 A16
346C, 346R 77-170 205/50R17 R37 T89 T93 A21 Cbo Cpe
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 R21 V17 S04
0112, 0146*.. 77-170 225/45R17 A01 K1a K2b K42 K56 T90 T91
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A12 A14 A16
346L 77-170 205/50R17 T89 T93 A21 Car Lim
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 V17 S04
e1*98/14*0097*.. 77-170 225/45R17 A01 K1a K2b K42 T90 T91 T93
77-170 235/40R17 A01 K1c K2b K42 K56 R70 T90
BMW 3er-Reihe 85-160 205/50R17 A10 R37 T89 T93 A14 A16 A21
390L, -/X 85-160 225/45R17 A10 T90 T91 T93 T94 B03 Car Lim
e1*2001/116* V17 S04
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-160 205/50R17 A32 T89 T93 A14 A16 A21
§ 22 48566, Erweiterung 02
390L, -/X, 3L, 3K, 3K-N1 85-160 225/45R17 A32 T91 T94 B03 Car Lim
e1*2001/116* V17 S04
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/50R17 A10 M+S R37 T89 T93 A14 A16 A21
392C, 390X, 3C 90-147 225/45R17 A10 M+S T90 T91 B03 Cbo Cpe
e1*2001/116*0346*.., S04
e1*2001/116*0344*..;
e1*2007/46*0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/45R17 K1a K42 R37 A01 A12 A14
3B, 3/B 75-142 225/45R17 K1a K42 L02 R35 R37 A16 A21 K2b
F920, 75-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 R21 V17 S04
e1*93/81*0016*..
BMW 3er-Reihe 66-142 215/45R17 K1a K42 R37 A01 A12 A14
3C, 3/C 66-142 225/45R17 K1a K42 L02 R37 A16 A21 K2b
F547, 66-142 235/40R17 K1c K41 K42 K45 K56 L02 R70 R21 V17 S04
e1*93/81*0015*..
BMW 3er-Reihe 85-151 205/50R17 A11 T89 T93 A14 A16 A21
3L 85-151 205/55R17 A10 T91 A57 BW7 Lim
e1*2007/46*0314*05-.. 85-151 215/50R17 A32 T91 V17 S03
- ab Modell 2012 85-151 215/55R17 A32
- incl. Facelift 2015 85-265 225/45R17 A13 T91
85-265 225/50R17 A01 A90 K2b
85-265 235/45R17 A32
85-265 235/50R17 A01 A12 K1b K2b
85-265 245/45R17 A01 A12 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 210-217 215/45R17 K1a K2b K42 M+S A01 A12 A14
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K45 K56 R70 A16 A21 B03
G191, 236 225/45R17 K1a K2b K41 K42 K45 K56 M+S R21 S04
e1*93/81*0032*.. R09
BMW 3er-Touring 85-151 205/50R17 A11 T93 A14 A16 A21
3K, 3K-N1 85-151 205/55R17 A11 T91 A57 BW7 Car
e1*2007/46*0315*06-.. 85-151 215/50R17 A32 T91 V17 S03
e24*2007/46*0022*03- 85-151 215/55R17 A32
- ab Modell 2013 85-265 225/45R17 A11 T91
- incl. Facelift 2015 85-265 225/50R17 A01 A12 K2b
85-265 235/45R17 A32
85-265 235/50R17 A01 A12 K1b K2b
85-265 245/45R17 A01 A12 K2b
BMW 4er-GranCoupé 100-110 205/50R17 A10 R37 T93 A14 A16 A21
3C 100-110 205/55R17 A10 R37 A57 BW7 Lim
e1*2007/46*0316*10-.. 100-110 215/50R17 A32 R37 V17 S03
§ 22 48566, Erweiterung 02
100-110 215/55R17 A32 R37
100-250 225/45R17 A10
100-250 225/50R17 A32
100-250 235/45R17 A32
100-250 235/50R17 A01 A12 K2b
100-250 245/45R17 A12
BMW 4er-Reihe 100-250 225/45R17 A10 A14 A16 A21
3C 100-250 225/50R17 A32 A57 BW7
e1*2007/46*0316*08-.. 100-250 235/45R17 A32 Cbo Cpe V17
100-250 235/50R17 A01 A12 K2b S03
100-250 245/45R17 A12
BMW 5er-Reihe 4x4 145-200 225/50R17 A12 A14 A16
560X 145-200 235/45R17 T93 T94 A21 A56 B03
e1*2001/116*0322*.. 145-200 245/45R17 Lim S05
BMW 5er-Touring 4x4 145-200 225/50R17 T94 T98 142 A12 A14 A16
560X 145-200 235/45R17 T93 T94 T97 142 A21 A56 B03
e1*2001/116*0322*.. 145-200 245/45R17 T95 T99 142 Car S05
BMW X1 85-190 225/50R17 A32 A14 A16 A21
X1, X-N1, X1-N1 85-190 235/45R17 A10 V17 S05
e1*2007/46*0275*..; 85-190 245/45R17 A12 R03
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-210 205/65R17 A10 M+S T96 142 A14 A16 A21
X3, X-N1 100-210 215/60R17 A32 M+S T00 T96 142 B03 B90 S02
e1*2007/46*0512*..; 100-210 225/60R17 A32 142
e1*2007/46*0454*.. 100-210 235/55R17 A12 142
- incl. Facelift 2014 100-210 245/55R17 A01 A12 K1a K2b 142
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-160 215/60R17 A10 A14 A16 A21
X83 100-160 225/55R17 A10 B03 S06
e1*2001/116*0249*.. 100-160 235/55R17 A10
100-160 245/50R17 A01 A12 K1b K2b
100-160 245/55R17 A01 A12 K1b K2b
100-160 255/50R17 A01 A12 K1b K2b
100-200 215/60R17 A10 M+S R37
100-200 225/55R17 A10 M+S R37
100-200 235/55R17 A10 M+S
100-200 245/50R17 A01 A12 K1b K2b M+S
100-200 245/55R17 A01 A12 K1b K2b M+S
BMW X4 100-210 205/65R17 A10 M+S T96 142 A14 A16 A21
X3, X-N1 100-210 215/60R17 A32 M+S T00 T96 142 B03 B90 S02
e1*2007/46* 100-210 225/60R17 A32 142
0512*11-.., 0454*13-.. 100-210 235/55R17 A12 142
100-210 245/55R17 A01 A12 K1a K2b 142
§ 22 48566, Erweiterung 02
BMW X4 100-210 205/65R17 A10 M+S T96 142 A14 A16 A21
X3, X-N1 100-210 215/60R17 A32 M+S T00 T96 142 B03 B90 KMV
e1*2007/46* 100-210 225/60R17 A32 142 S02
0512*11-.., 0454*13-.. 100-210 235/55R17 A12 142
- mit M-Paket - Verbreite- 100-210 245/55R17 A12 142
rungen
BMW Z3 141-170 225/45R17 Cbo Cpe A01 A12 A14
R/C 141-170 235/40R17 Cbo Cpe R70 A16 A21 K1a
e1*93/81*0029*.., 85-110 215/45R17 Cbo K2b K42 K41 V17 S04
e1*98/14*0029*.. 85-110 225/45R17 Cbo K2b K42
85-110 235/40R17 Cbo K2b K42 R70
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
85-125 235/40R17 Cbo R70 Z3N
BMW Z4 110,125 205/50R17 A10 R37 A14 A16 A21
Z85 110,125 215/45R17 A10 R37 B03 Cbo V17
e1*2001/116*0219*.. 110-160 205/50R17 A10 M+S S04
110-160 215/45R17 A10 M+S
110-160 225/45R17 A10
110-170 225/45R17 A10 M+S
Mini Countryman 66-140 205/50R17 K1a K1b K2b A01 A12 A14
UKL/X, -/N1 66-140 205/55R17 K1a K1b K2b A16 A21 A57
e1*2007/46*0496*..; 66-140 215/50R17 K1c K2c Y85 S07
e24*2007/46*0023*.. 66-140 215/55R17 K1c K2c K6v
- One, Cooper, -/D/-S/-SD 66-140 225/50R17 K1c K2c K6v
66-140 235/45R17 K1c K2c
66-140 245/45R17 K1c K2c K6v
Mini Countryman JCW 160 205/50R17 K1a K1b K2b M+S A01 A12 A14
UKL/X 160 205/55R17 K1a K1b K2b M+S A16 A21 A56
e1*2007/46*0496*.. 160 215/50R17 K1c K2c M+S Y85 S07
- John Cooper Works 160 215/55R17 K1c K2c K6v M+S
160 225/50R17 K1c K2c K6v M+S
160 235/45R17 K1c K2c M+S
160 245/45R17 K1c K2c K6v M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH

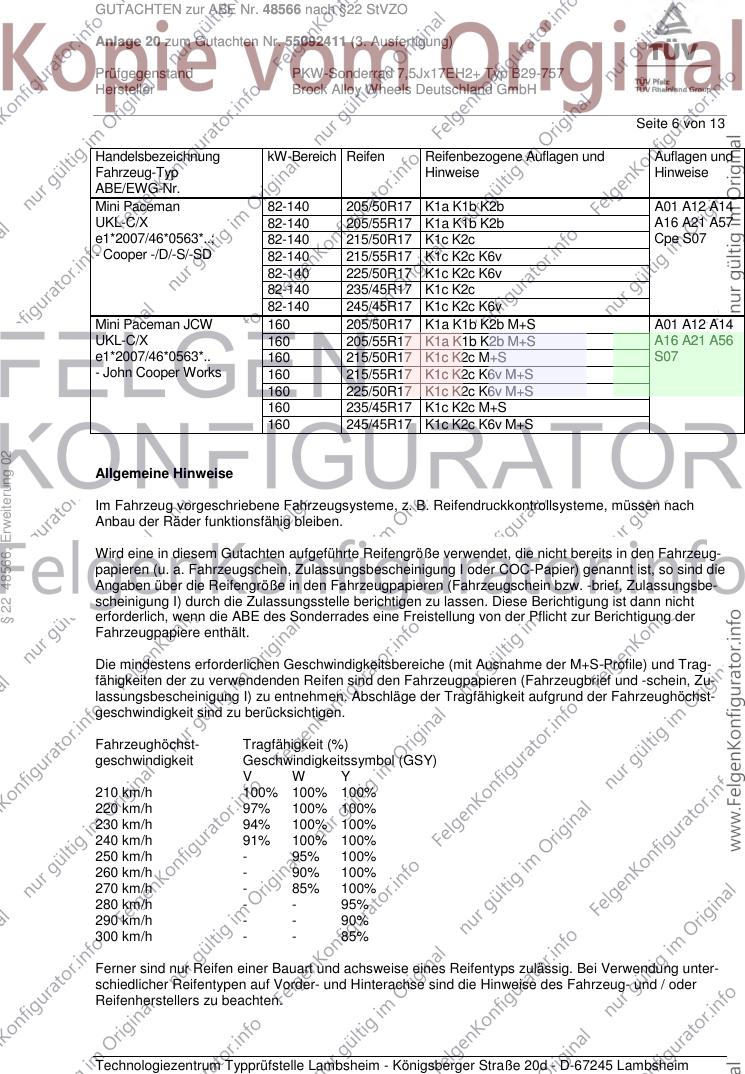

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Paceman 82-140 205/50R17 K1a K1b K2b A01 A12 A14
UKL-C/X 82-140 205/55R17 K1a K1b K2b A16 A21 A57
e1*2007/46*0563*..; 82-140 215/50R17 K1c K2c Cpe S07
- Cooper -/D/-S/-SD 82-140 215/55R17 K1c K2c K6v
82-140 225/50R17 K1c K2c K6v
82-140 235/45R17 K1c K2c
82-140 245/45R17 K1c K2c K6v
Mini Paceman JCW 160 205/50R17 K1a K1b K2b M+S A01 A12 A14
UKL-C/X 160 205/55R17 K1a K1b K2b M+S A16 A21 A56
e1*2007/46*0563*.. 160 215/50R17 K1c K2c M+S S07
- John Cooper Works 160 215/55R17 K1c K2c K6v M+S
160 225/50R17 K1c K2c K6v M+S
160 235/45R17 K1c K2c M+S
160 245/45R17 K1c K2c K6v M+S
§ 22 48566, Erweiterung 02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH

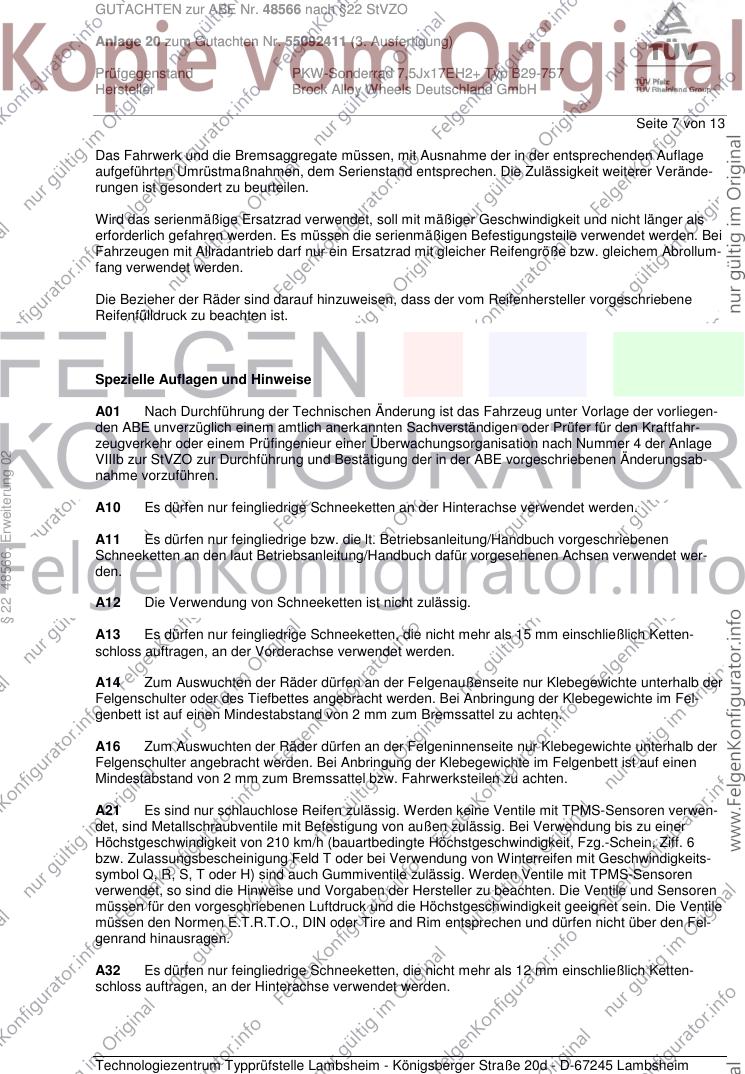

Seite 7 von 13
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
§ 22 48566, Erweiterung 02
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH

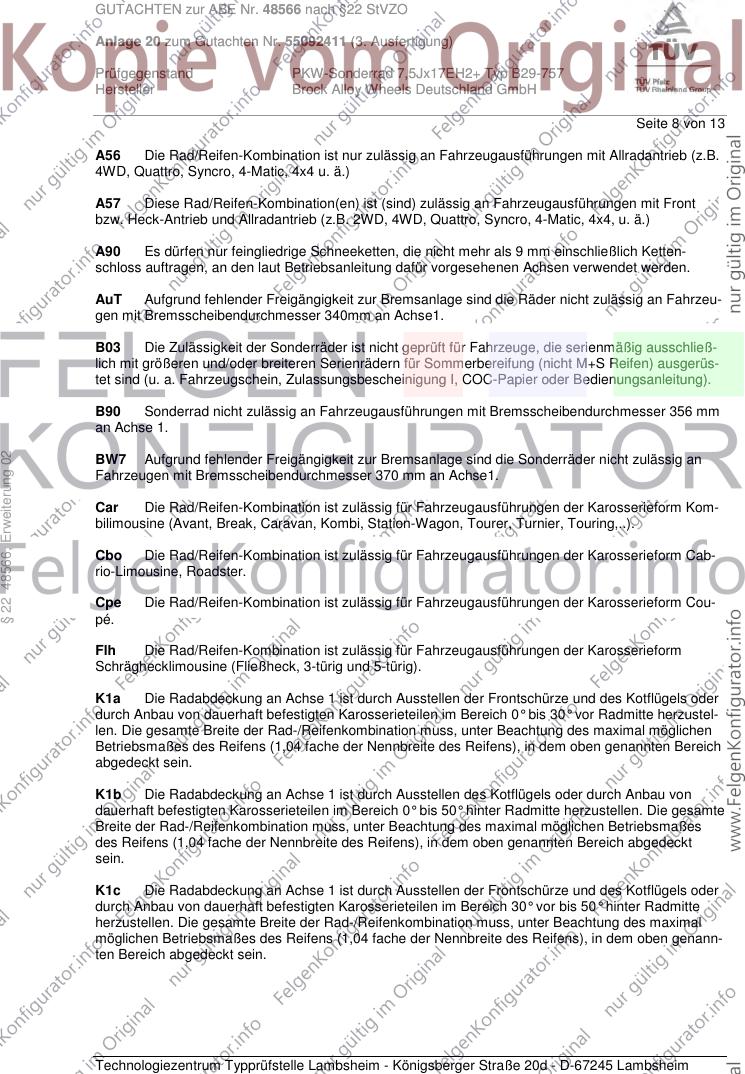

Seite 8 von 13
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 340mm an Achse1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
§ 22 48566, Erweiterung 02
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH

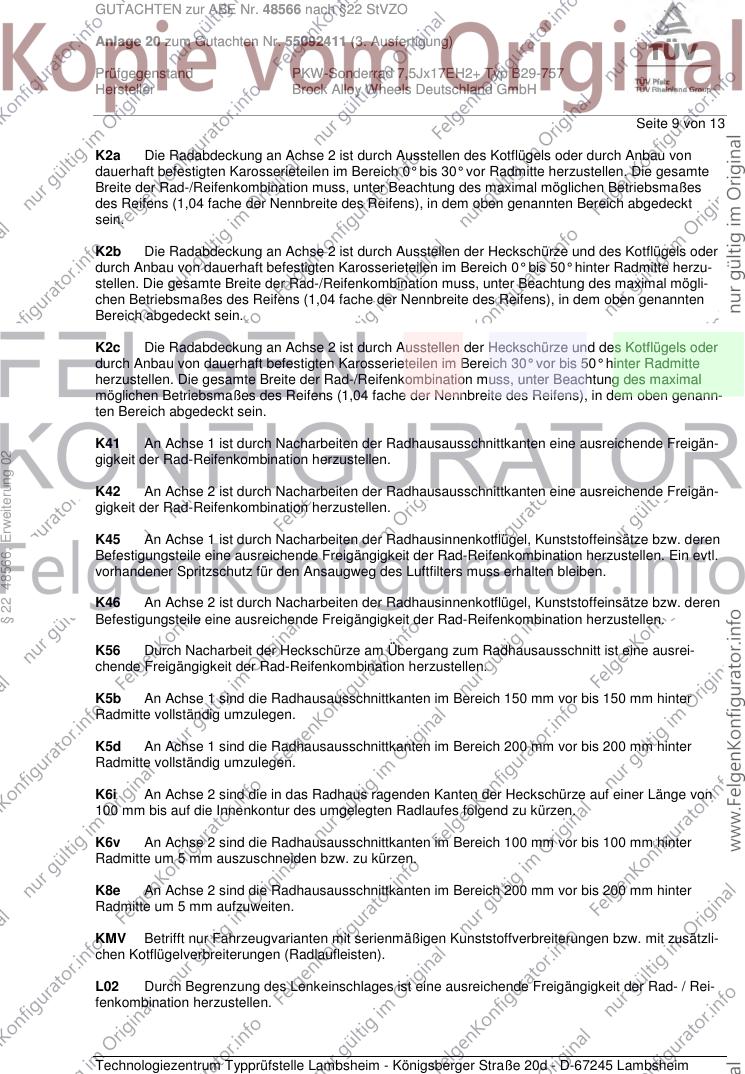

Seite 9 von 13
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
§ 22 48566, Erweiterung 02
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH

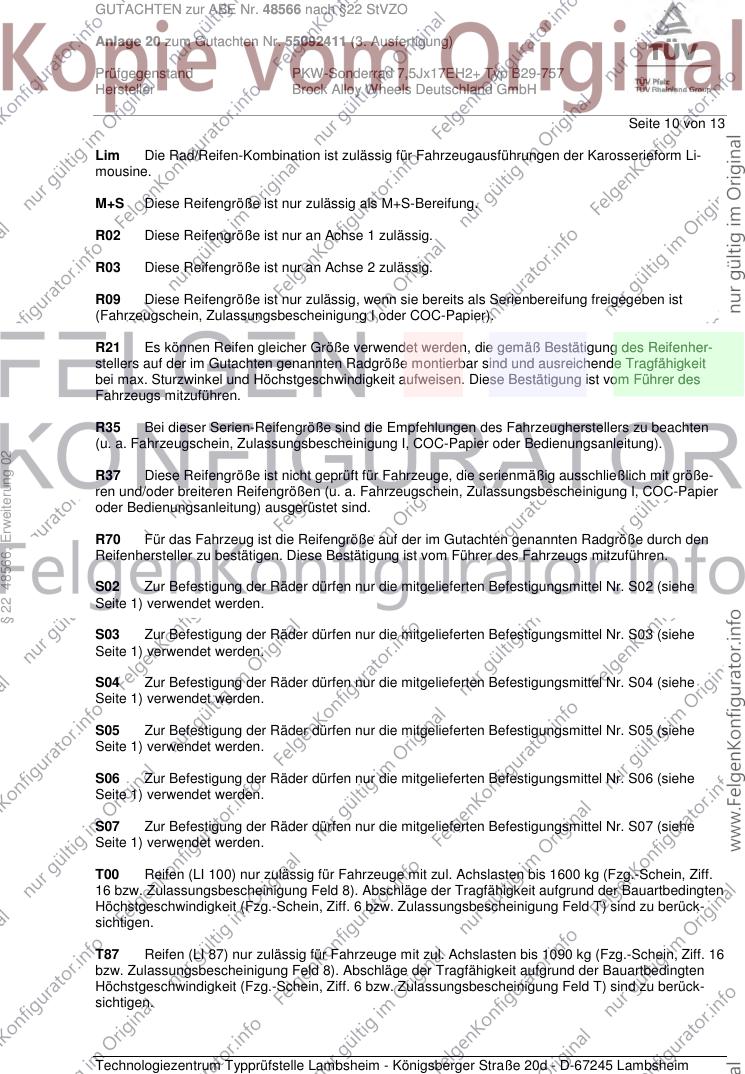

Seite 10 von 13
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
§ 22 48566, Erweiterung 02
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 13

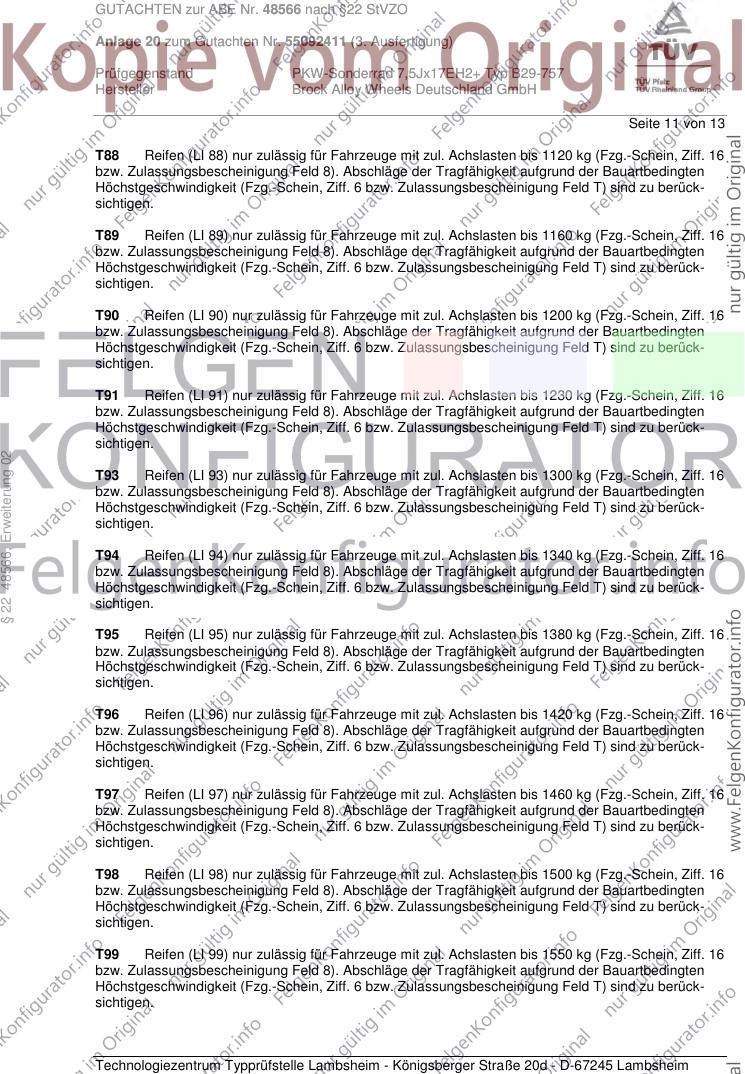

T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
§ 22 48566, Erweiterung 02
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 13

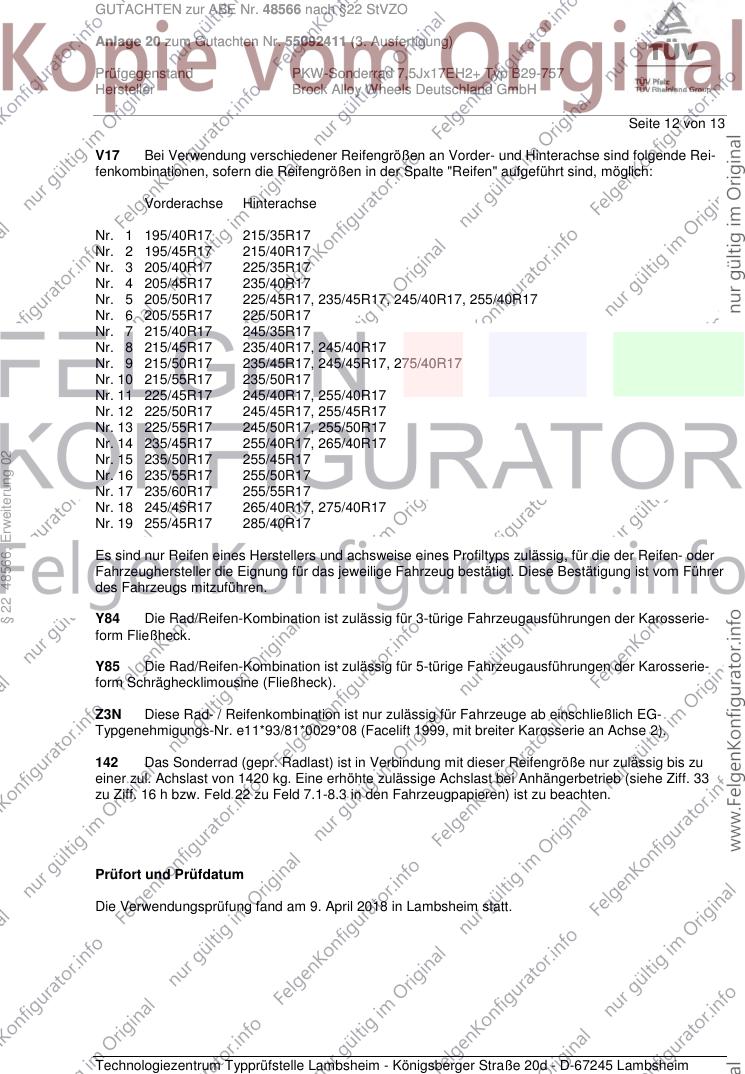

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
§ 22 48566, Erweiterung 02
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. April 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55092411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 13 von 13

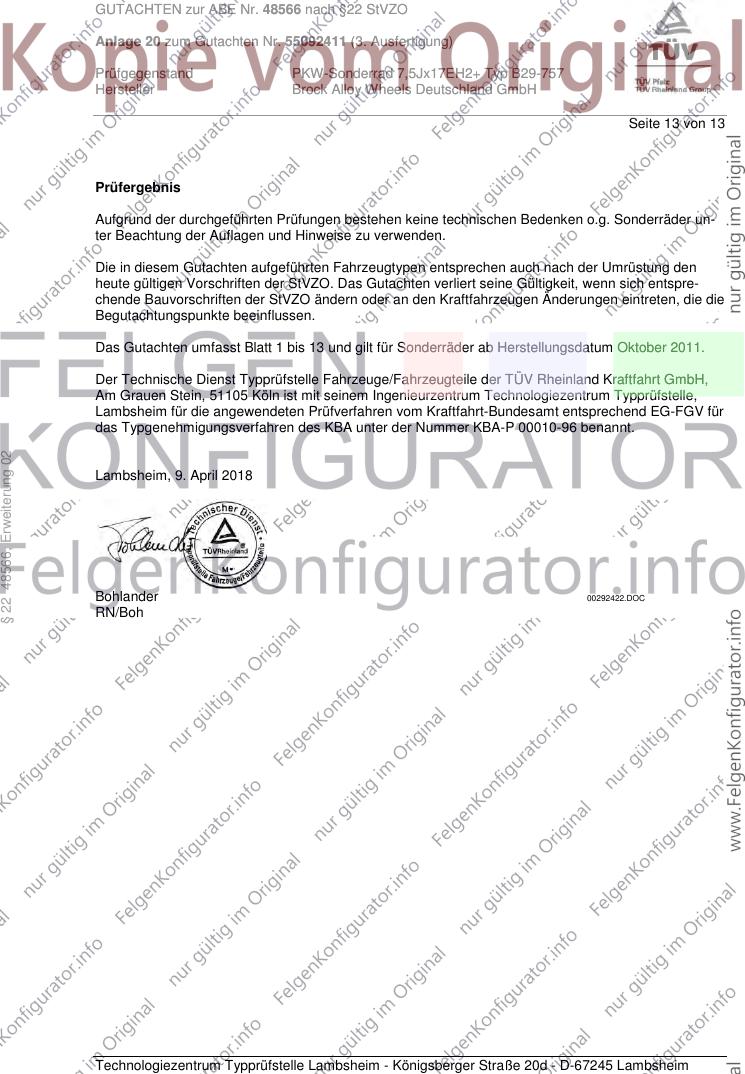

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 48566, Erweiterung 02
Lambsheim, 9. April 2018
Bohlander 00292422.DOC
RN/Boh
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
