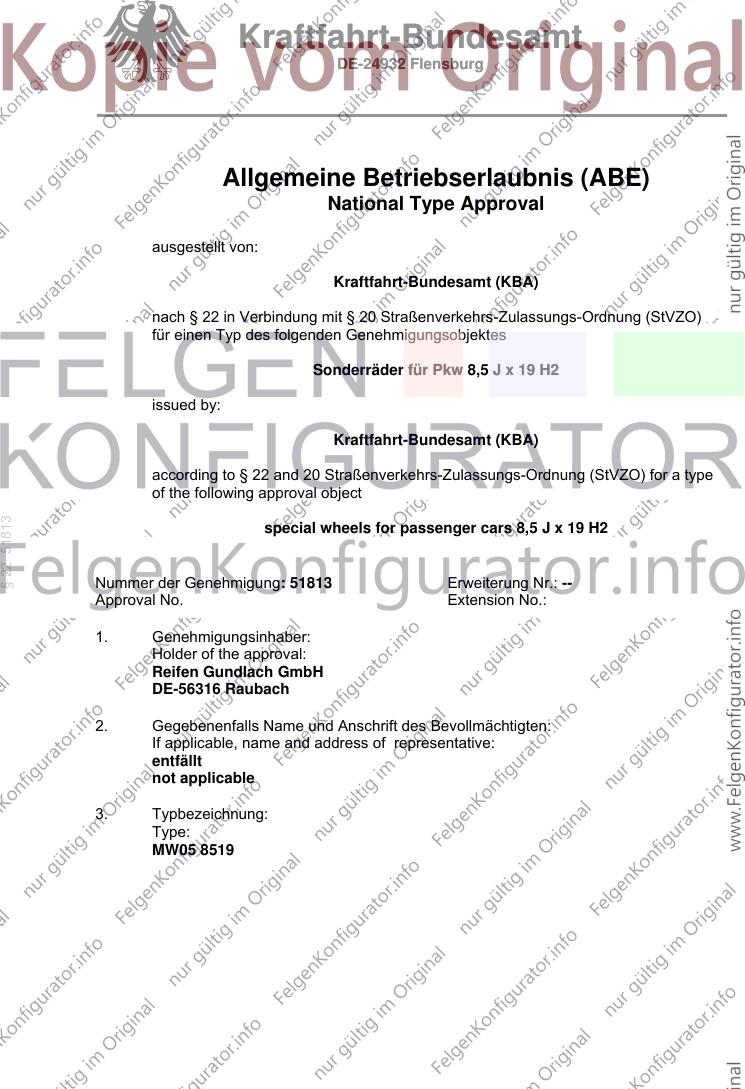

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51813
special wheels for passenger cars 8,5 J x 19 H2

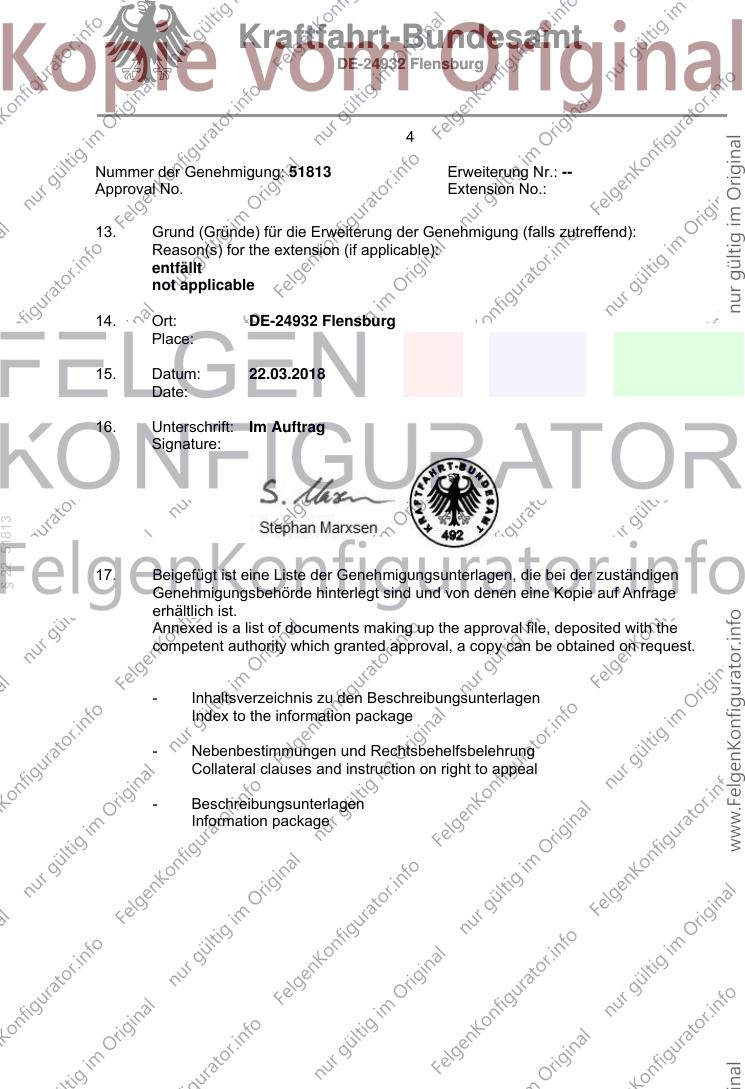

Nummer der Genehmigung: 51813 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
MW05 8519
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51813 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51813
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
08.03.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55005918 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51813 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 bis 10 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51813
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51813 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 22.03.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51813
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

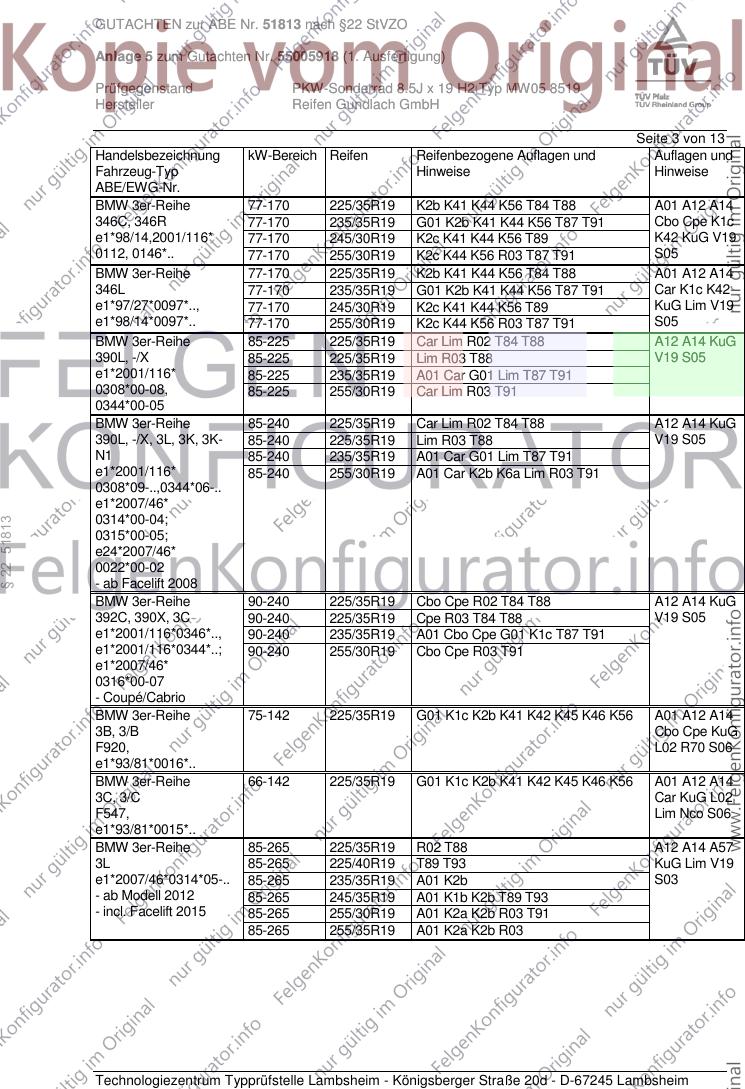

GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 1 von 13
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell MW05
Typ MW05 8519
Radgröße 8.5J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B1 MW05 8519 B1 / ohne Ring 5/120/72,6 35 735 2260
Kennzeichnungen
KBA-Nummer 51813
Herstellerzeichen RG-T
Radtyp und Ausführung MW05 8519 (s.o.)
Radgröße 8.5J x 19 H2
§ 22 51813
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5 -
(Ges. Länge: 61 mm)
S03 Serienschraube M14x1,25 Kegel 60° 130 27,5 -
S04 Serienschraube M12x1,5 Kegel 60° 120 25,5 -
S05 Serienschraube M12x1,5 Kegel 60° 110 25,5 -
S06 Schraube M12x1,5 Kegel 60° 110 26 RG.550F
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560F
S08 Serienschraube M14x1,25 Kegel 60° 140 27,5 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/35R19 K2b K41 K46 T85 A01 A12 A14
182, 1C 100-240 225/35R19 K2b K41 K43 K46 T84 T88 Cbo Cpe K1c
e1*2001/116*0352*.., 100-240 235/35R19 G73 K14 K2b K41 K43 K46 T87 K42 KuG V19
e1*2007/46* 100-240 255/30R19 K2c K44 K46 R03 T91 S05
0277*00-07
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-125 215/35R19 K2b K41 K46 T85 A01 A12 A14
187 85-195 225/35R19 K2b K41 K43 K46 T84 T88 K1c K42 KuG
e1*2001/116* 85-195 235/35R19 G73 K14 K2b K41 K43 K46 T87 V19 S05
0287*00-09 85-195 255/30R19 K2c K44 K46 R03 T91
BMW 1er-Reihe 66-125 215/35R19 K2b K41 K46 T85 A01 A12 A14
187, 1K2, 1K4 66-195 225/35R19 K2b K41 K43 K46 T84 T88 K1c K42 KuG
e1*2001/116* 66-195 235/35R19 G73 K14 K2b K41 K43 K46 T87 V19 S05
0287*10-.., 66-195 255/30R19 K2c K44 K46 R03 T91
e1*2007/46*,
0273*00-03,
0283*00-03
§ 22 51813
- ab Facelift 2007
BMW 1er-Reihe 70-175 225/35R19 K1c K2c K5d K6i K8e T88 A01 A12 A14
1K2 70-175 235/35R19 K1c K2c K5d K5i K6i K7a K8e T87 A57 KuG V19
e1*2007/46*0273*04-.. T91 Y84 S03
- ab Modelljahr 2013 70-175 245/30R19 K2c K6g K6i K8m R03 T89
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 225/35R19 K1c K2c K5d K6i K8e T88 A01 A12 A14
1K4 70-175 235/35R19 K1c K2c K5d K5i K6i K7a K8e T87 A57 KuG V19
e1*2007/46*0283*04-.. T91 Y85 S03
- ab Modelljahr 2012 70-175 245/30R19 K2c K6g K6i K8m R03 T89
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-185 225/35R19 K1c K2c K5d K6i K8e T88 A01 A12 A14
1C 100-185 235/35R19 K1c K2c K5d K5i K6i K7a K8e A57 Cbo Cpe
e1*2007/46*0277*08-.. 100-185 245/30R19 K2c K6g K6i K8m R03 KuG V19 S03
BMW 3er GT 100-265 225/45R19 A10 T92 T96 A14 A57 Flh
3-V, 3K-N1 100-265 235/40R19 A32 T92 T96 KuG V19 S03
e1*2007/46*0559*..; 100-265 245/40R19 A12
e24*2007/46*0022*05-.. 100-265 255/40R19 A01 A12 K1a K2b
BMW 3er-Allrad 135-170 225/35R19 K1c K2b K41 K42 K44 K56 T84 T88 A01 A12 A14
346X 135-170 235/35R19 G01 K1c K2b K41 K42 K44 K56 T87 Car KuG Lim
e1*98/14*,2001/116* T91 V19 S05
0144*.. 135-170 245/30R19 K1c K2c K41 K42 K44 K56 T89
135-170 255/30R19 K2c K42 K44 K56 R03 T91
BMW 3er-Compact 85-141 225/35R19 K41 K42 K56 T84 T88 A01 A12 A14
346K 85-141 235/35R19 G01 K41 K42 K45 K56 T87 T91 K1c K2c KuG
e1*98/14*0167*.., 85-141 245/30R19 K41 K42 K44 K56 T89 V19 S05
e1*2001/116*0167*.. 85-141 255/30R19 K42 K44 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 A01 A12 A14
346C, 346R 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 Cbo Cpe K1c
e1*98/14,2001/116* 77-170 245/30R19 K2c K41 K44 K56 T89 K42 KuG V19
0112, 0146*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 S05
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 A01 A12 A14
346L 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 Car K1c K42
e1*97/27*0097*.., 77-170 245/30R19 K2c K41 K44 K56 T89 KuG Lim V19
e1*98/14*0097*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 S05
BMW 3er-Reihe 85-225 225/35R19 Car Lim R02 T84 T88 A12 A14 KuG
390L, -/X 85-225 225/35R19 Lim R03 T88 V19 S05
e1*2001/116* 85-225 235/35R19 A01 Car G01 Lim T87 T91
0308*00-08, 85-225 255/30R19 Car Lim R03 T91
0344*00-05
BMW 3er-Reihe 85-240 225/35R19 Car Lim R02 T84 T88 A12 A14 KuG
390L, -/X, 3L, 3K, 3K- 85-240 225/35R19 Lim R03 T88 V19 S05
N1 85-240 235/35R19 A01 Car G01 Lim T87 T91
e1*2001/116* 85-240 255/30R19 A01 Car K2b K6a Lim R03 T91
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
§ 22 51813
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/35R19 Cbo Cpe R02 T84 T88 A12 A14 KuG
392C, 390X, 3C 90-240 225/35R19 Cpe R03 T84 T88 V19 S05
e1*2001/116*0346*.., 90-240 235/35R19 A01 Cbo Cpe G01 K1c T87 T91
e1*2001/116*0344*..; 90-240 255/30R19 Cbo Cpe R03 T91
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 A01 A12 A14
3B, 3/B Cbo Cpe KuG
F920, L02 R70 S06
e1*93/81*0016*..
BMW 3er-Reihe 66-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 A01 A12 A14
3C, 3/C Car KuG L02
F547, Lim Nco S06
e1*93/81*0015*..
BMW 3er-Reihe 85-265 225/35R19 R02 T88 A12 A14 A57
3L 85-265 225/40R19 T89 T93 KuG Lim V19
e1*2007/46*0314*05-.. 85-265 235/35R19 A01 K2b S03
- ab Modell 2012 85-265 245/35R19 A01 K1b K2b T89 T93
- incl. Facelift 2015 85-265 255/30R19 A01 K2a K2b R03 T91
85-265 255/35R19 A01 K2a K2b R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

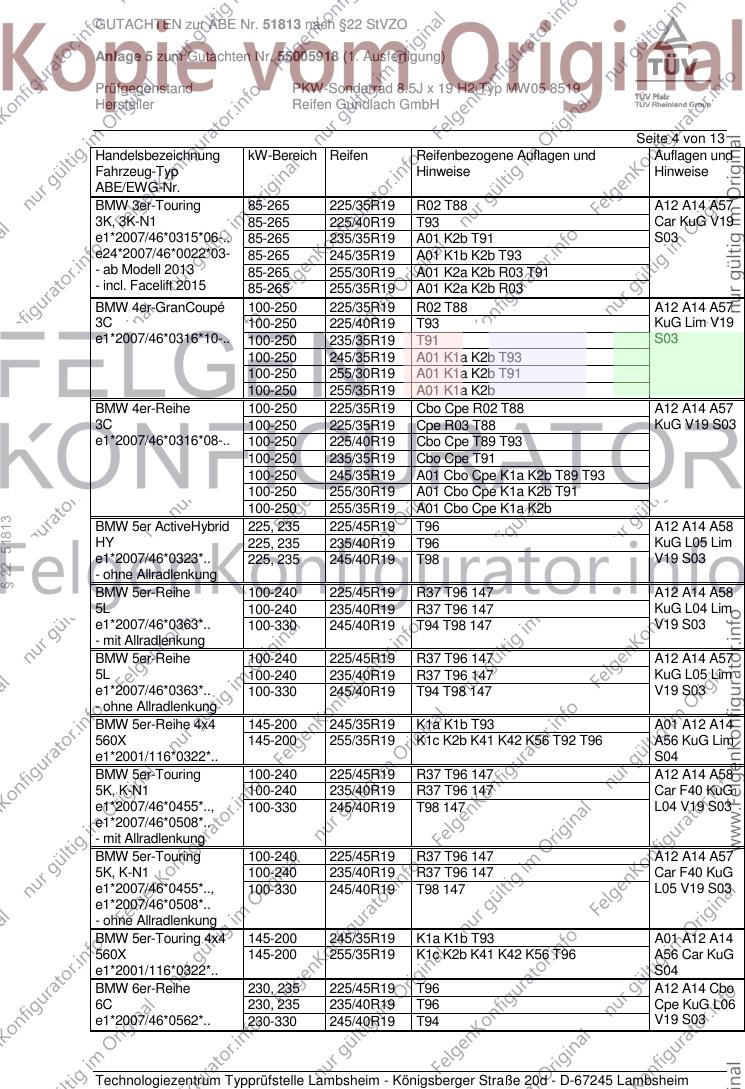

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Touring 85-265 225/35R19 R02 T88 A12 A14 A57
3K, 3K-N1 85-265 225/40R19 T93 Car KuG V19
e1*2007/46*0315*06-.. 85-265 235/35R19 A01 K2b T91 S03
e24*2007/46*0022*03- 85-265 245/35R19 A01 K1b K2b T93
- ab Modell 2013 85-265 255/30R19 A01 K2a K2b R03 T91
- incl. Facelift 2015 85-265 255/35R19 A01 K2a K2b R03
BMW 4er-GranCoupé 100-250 225/35R19 R02 T88 A12 A14 A57
3C 100-250 225/40R19 T93 KuG Lim V19
e1*2007/46*0316*10-.. 100-250 235/35R19 T91 S03
100-250 245/35R19 A01 K1a K2b T93
100-250 255/30R19 A01 K1a K2b T91
100-250 255/35R19 A01 K1a K2b
BMW 4er-Reihe 100-250 225/35R19 Cbo Cpe R02 T88 A12 A14 A57
3C 100-250 225/35R19 Cpe R03 T88 KuG V19 S03
e1*2007/46*0316*08-.. 100-250 225/40R19 Cbo Cpe T89 T93
100-250 235/35R19 Cbo Cpe T91
100-250 245/35R19 A01 Cbo Cpe K1a K2b T89 T93
100-250 255/30R19 A01 Cbo Cpe K1a K2b T91
100-250 255/35R19 A01 Cbo Cpe K1a K2b
§ 22 51813
BMW 5er ActiveHybrid 225, 235 225/45R19 T96 A12 A14 A58
HY 225, 235 235/40R19 T96 KuG L05 Lim
e1*2007/46*0323*.. 225, 235 245/40R19 T98 V19 S03
- ohne Allradlenkung
BMW 5er-Reihe 100-240 225/45R19 R37 T96 147 A12 A14 A58
5L 100-240 235/40R19 R37 T96 147 KuG L04 Lim
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 147 V19 S03
- mit Allradlenkung
BMW 5er-Reihe 100-240 225/45R19 R37 T96 147 A12 A14 A57
5L 100-240 235/40R19 R37 T96 147 KuG L05 Lim
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 147 V19 S03
- ohne Allradlenkung
BMW 5er-Reihe 4x4 145-200 245/35R19 K1a K1b T93 A01 A12 A14
560X 145-200 255/35R19 K1c K2b K41 K42 K56 T92 T96 A56 KuG Lim
e1*2001/116*0322*.. S04
BMW 5er-Touring 100-240 225/45R19 R37 T96 147 A12 A14 A58
5K, K-N1 100-240 235/40R19 R37 T96 147 Car F40 KuG
e1*2007/46*0455*.., 100-330 245/40R19 T98 147 L04 V19 S03
e1*2007/46*0508*..
- mit Allradlenkung
BMW 5er-Touring 100-240 225/45R19 R37 T96 147 A12 A14 A57
5K, K-N1 100-240 235/40R19 R37 T96 147 Car F40 KuG
e1*2007/46*0455*.., 100-330 245/40R19 T98 147 L05 V19 S03
e1*2007/46*0508*..
- ohne Allradlenkung
BMW 5er-Touring 4x4 145-200 245/35R19 K1a K1b T93 A01 A12 A14
560X 145-200 255/35R19 K1c K2b K41 K42 K56 T96 A56 Car KuG
e1*2001/116*0322*.. S04
BMW 6er-Reihe 230, 235 225/45R19 T96 A12 A14 Cbo
6C 230, 235 235/40R19 T96 Cpe KuG L06
e1*2007/46*0562*.. 230-330 245/40R19 T94 V19 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

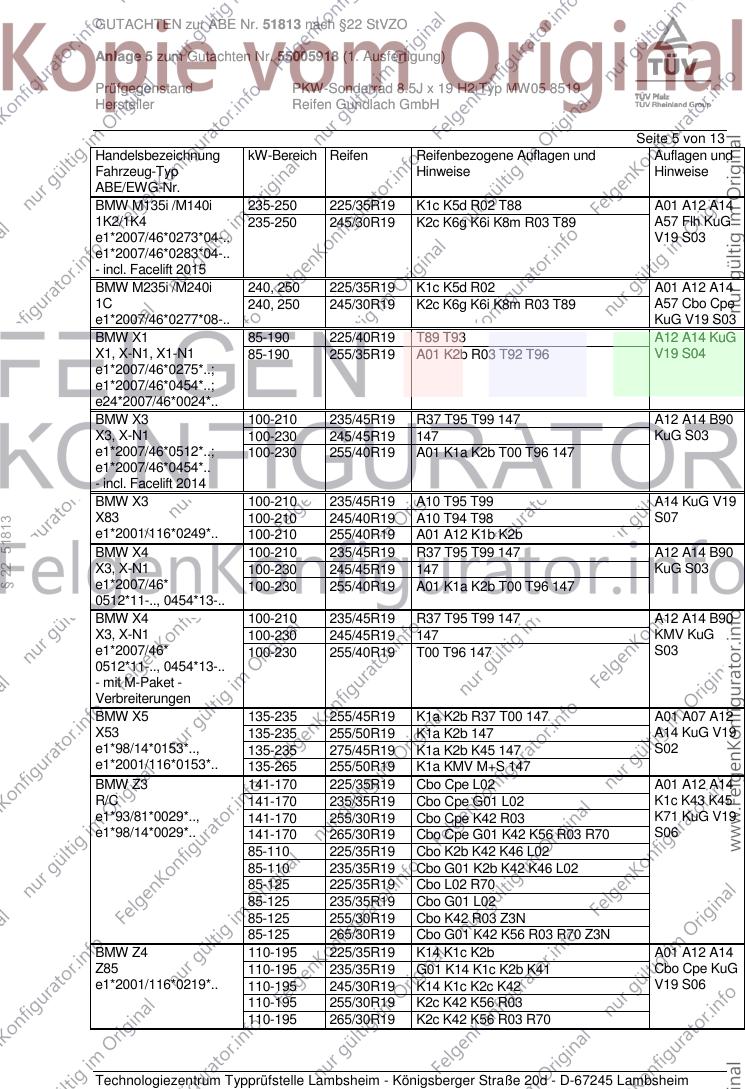

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW M135i /M140i 235-250 225/35R19 K1c K5d R02 T88 A01 A12 A14
1K2/1K4 235-250 245/30R19 K2c K6g K6i K8m R03 T89 A57 Flh KuG
e1*2007/46*0273*04-.. V19 S03
e1*2007/46*0283*04-..
- incl. Facelift 2015
BMW M235i /M240i 240, 250 225/35R19 K1c K5d R02 A01 A12 A14
1C 240, 250 245/30R19 K2c K6g K6i K8m R03 T89 A57 Cbo Cpe
e1*2007/46*0277*08-.. KuG V19 S03
BMW X1 85-190 225/40R19 T89 T93 A12 A14 KuG
X1, X-N1, X1-N1 85-190 255/35R19 A01 K2b R03 T92 T96 V19 S04
e1*2007/46*0275*..;
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-210 235/45R19 R37 T95 T99 147 A12 A14 B90
X3, X-N1 100-230 245/45R19 147 KuG S03
e1*2007/46*0512*..; 100-230 255/40R19 A01 K1a K2b T00 T96 147
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 235/45R19 A10 T95 T99 A14 KuG V19
X83 100-210 245/40R19 A10 T94 T98 S07
§ 22 51813
e1*2001/116*0249*.. 100-210 255/40R19 A01 A12 K1b K2b
BMW X4 100-210 235/45R19 R37 T95 T99 147 A12 A14 B90
X3, X-N1 100-230 245/45R19 147 KuG S03
e1*2007/46* 100-230 255/40R19 A01 K1a K2b T00 T96 147
0512*11-.., 0454*13-..
BMW X4 100-210 235/45R19 R37 T95 T99 147 A12 A14 B90
X3, X-N1 100-230 245/45R19 147 KMV KuG
e1*2007/46* 100-230 255/40R19 T00 T96 147 S03
0512*11-.., 0454*13-..
- mit M-Paket -
Verbreiterungen
BMW X5 135-235 255/45R19 K1a K2b R37 T00 147 A01 A07 A12
X53 135-235 255/50R19 K1a K2b 147 A14 KuG V19
e1*98/14*0153*.., 135-235 275/45R19 K1a K2b K45 147 S02
e1*2001/116*0153*.. 135-265 255/50R19 K1a KMV M+S 147
BMW Z3 141-170 225/35R19 Cbo Cpe L02 A01 A12 A14
R/C 141-170 235/35R19 Cbo Cpe G01 L02 K1c K43 K45
e1*93/81*0029*.., 141-170 255/30R19 Cbo Cpe K42 R03 K71 KuG V19
e1*98/14*0029*.. 141-170 265/30R19 Cbo Cpe G01 K42 K56 R03 R70 S06
85-110 225/35R19 Cbo K2b K42 K46 L02
85-110 235/35R19 Cbo G01 K2b K42 K46 L02
85-125 225/35R19 Cbo L02 R70
85-125 235/35R19 Cbo G01 L02
85-125 255/30R19 Cbo K42 R03 Z3N
85-125 265/30R19 Cbo G01 K42 K56 R03 R70 Z3N
BMW Z4 110-195 225/35R19 K14 K1c K2b A01 A12 A14
Z85 110-195 235/35R19 G01 K14 K1c K2b K41 Cbo Cpe KuG
e1*2001/116*0219*.. 110-195 245/30R19 K14 K1c K2c K42 V19 S06
110-195 255/30R19 K2c K42 K56 R03
110-195 265/30R19 K2c K42 K56 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Countryman 66-140 225/35R19 K1c K2c T88 A01 A12 A14
UKL/X, -/N1 66-140 225/40R19 K1c K2c K6v A57 KuG Y85
e1*2007/46*0496*..; S08
e24*2007/46*0023*..
- One, Cooper, -/D/-S/-
SD
Mini Countryman JCW 160 225/35R19 K1c K2c T88 A01 A12 A14
UKL/X 160 225/40R19 K1c K2c K6v A56 KuG Y85
e1*2007/46*0496*.. S08
- John Cooper Works
Mini Paceman 82-140 225/35R19 K1c K2c T88 A01 A12 A14
UKL-C/X 82-140 225/40R19 K1c K2c K6v A57 Cpe KuG
e1*2007/46*0563*..; S08
- Cooper -/D/-S/-SD
Mini Paceman JCW 160 225/35R19 K1c K2c T88 A01 A12 A14
UKL-C/X 160 225/40R19 K1c K2c K6v A56 KuG S08
e1*2007/46*0563*..
- John Cooper Works
Allgemeine Hinweise
§ 22 51813
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

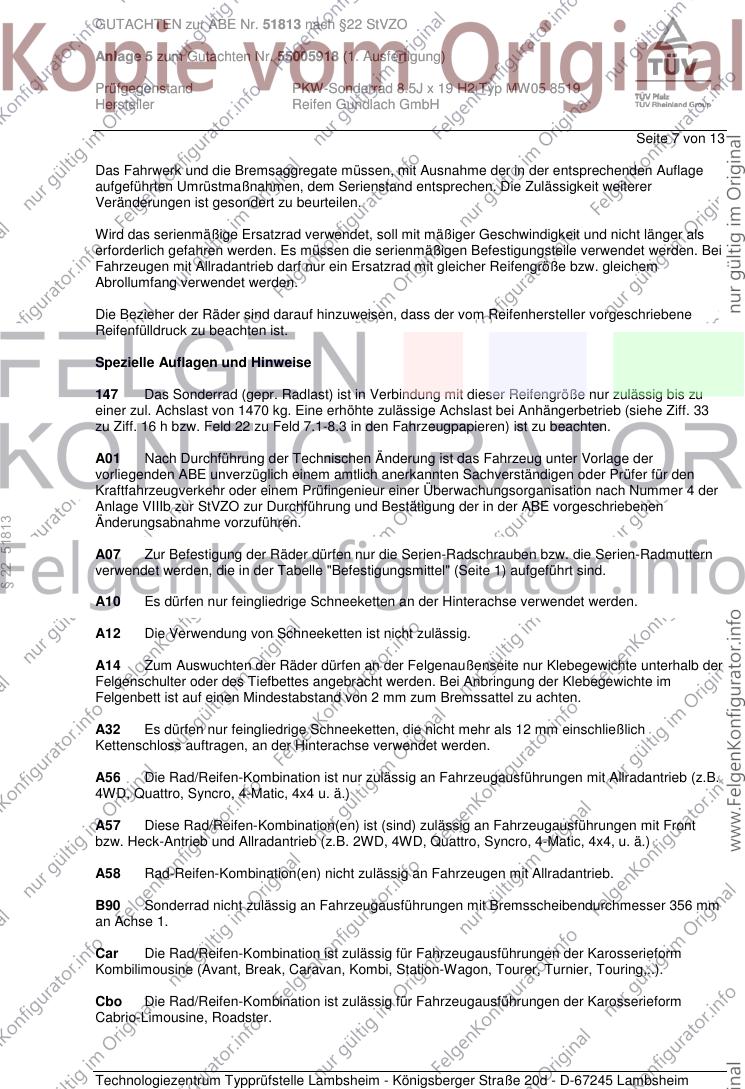

Seite 7 von 13
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
§ 22 51813
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

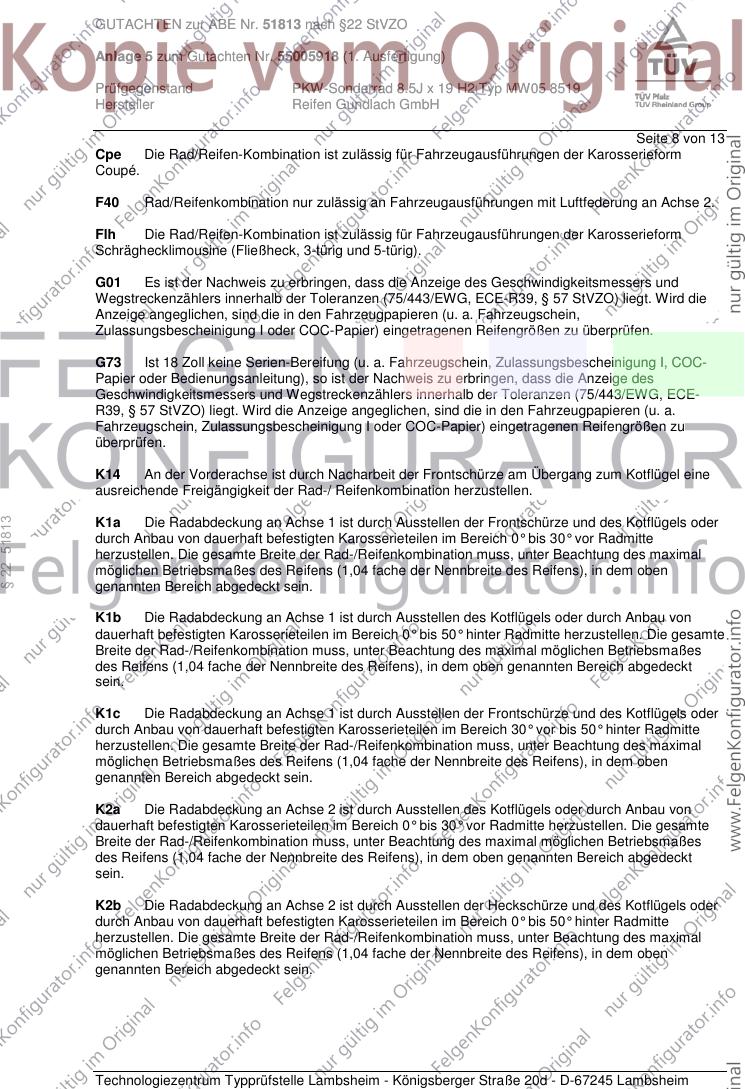

Seite 8 von 13
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
§ 22 51813
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

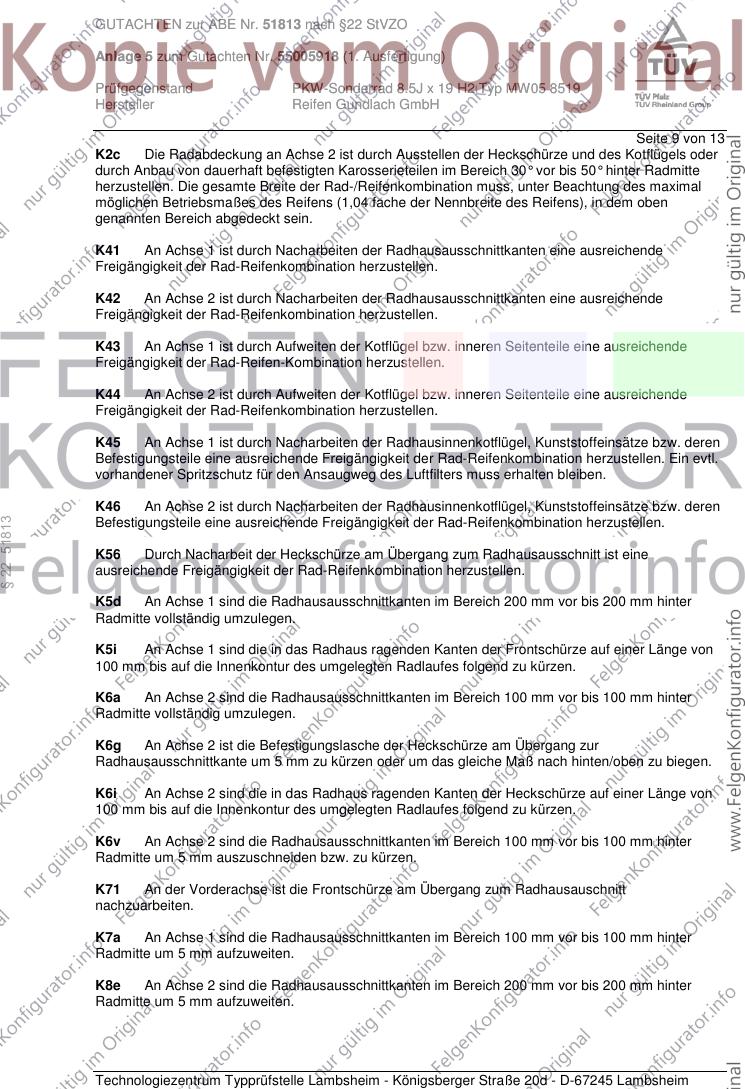

Seite 9 von 13
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
§ 22 51813
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

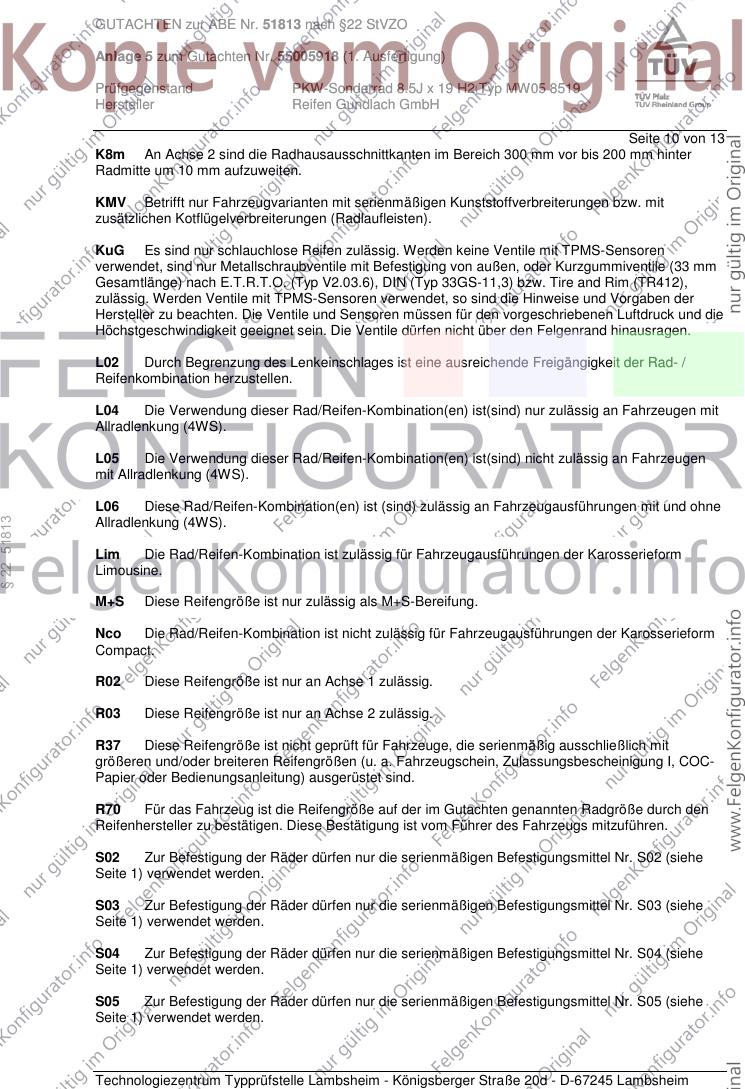

Seite 10 von 13
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KuG Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind nur Metallschraubventile mit Befestigung von außen, oder Kurzgummiventile (33 mm
Gesamtlänge) nach E.T.R.T.O. (Typ V2.03.6), DIN (Typ 33GS-11,3) bzw. Tire and Rim (TR412),
zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
§ 22 51813
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Karosserieform
Compact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

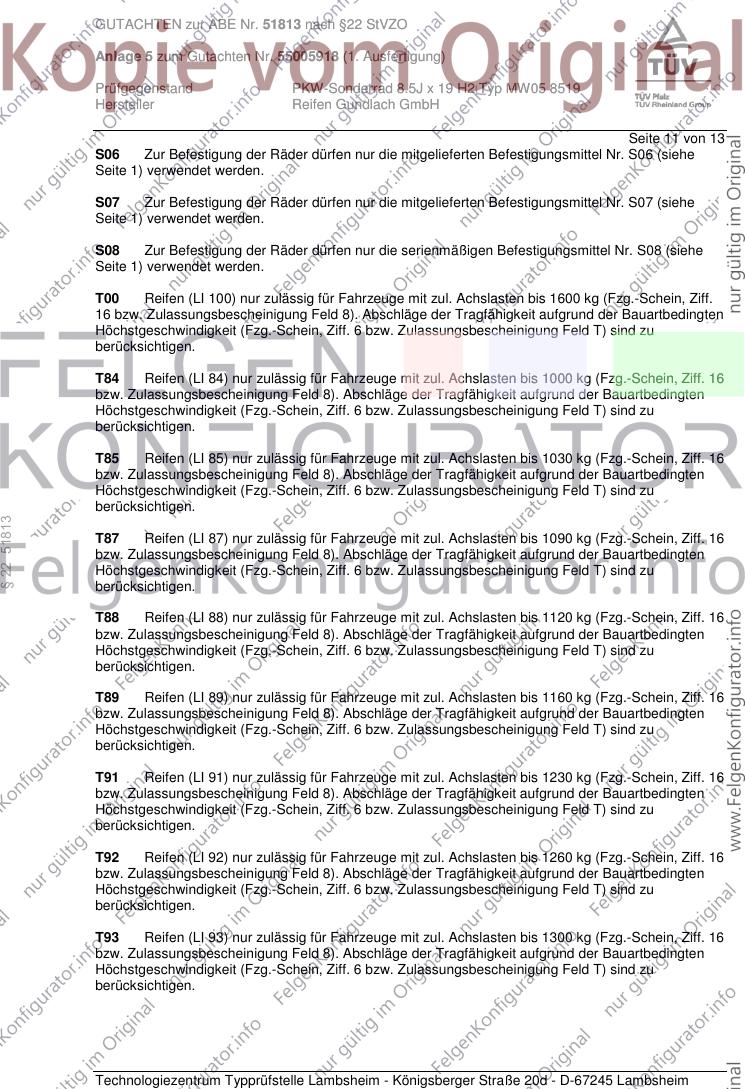

Seite 11 von 13
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51813
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

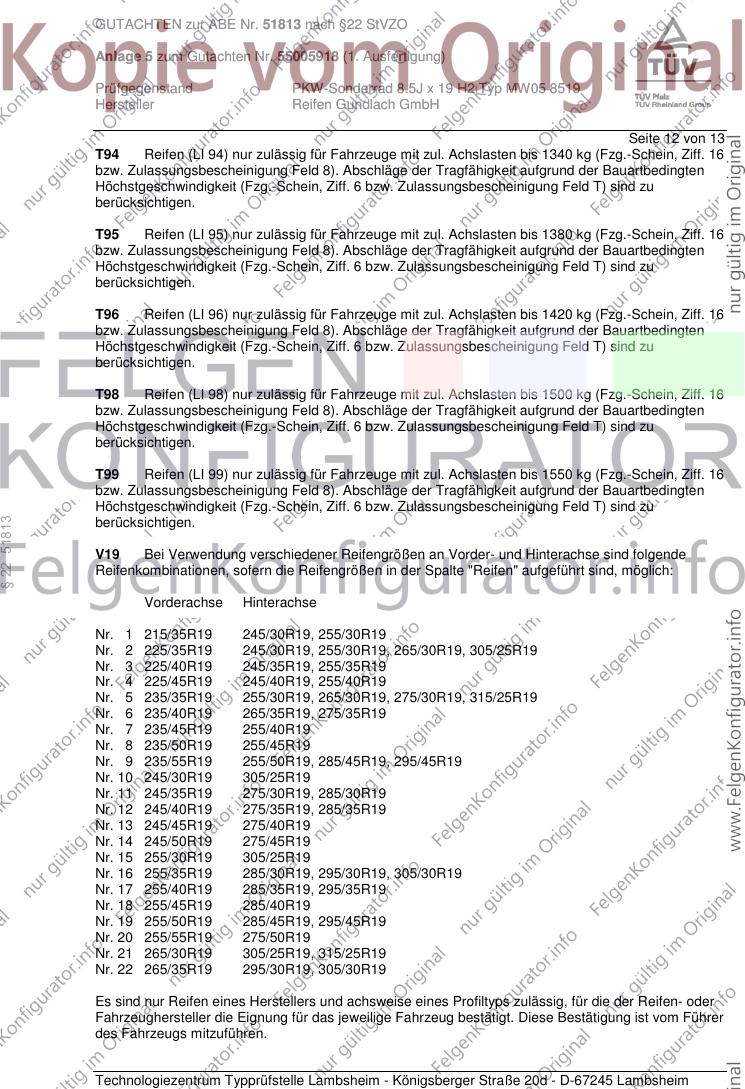

Seite 12 von 13
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 51813
berücksichtigen.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

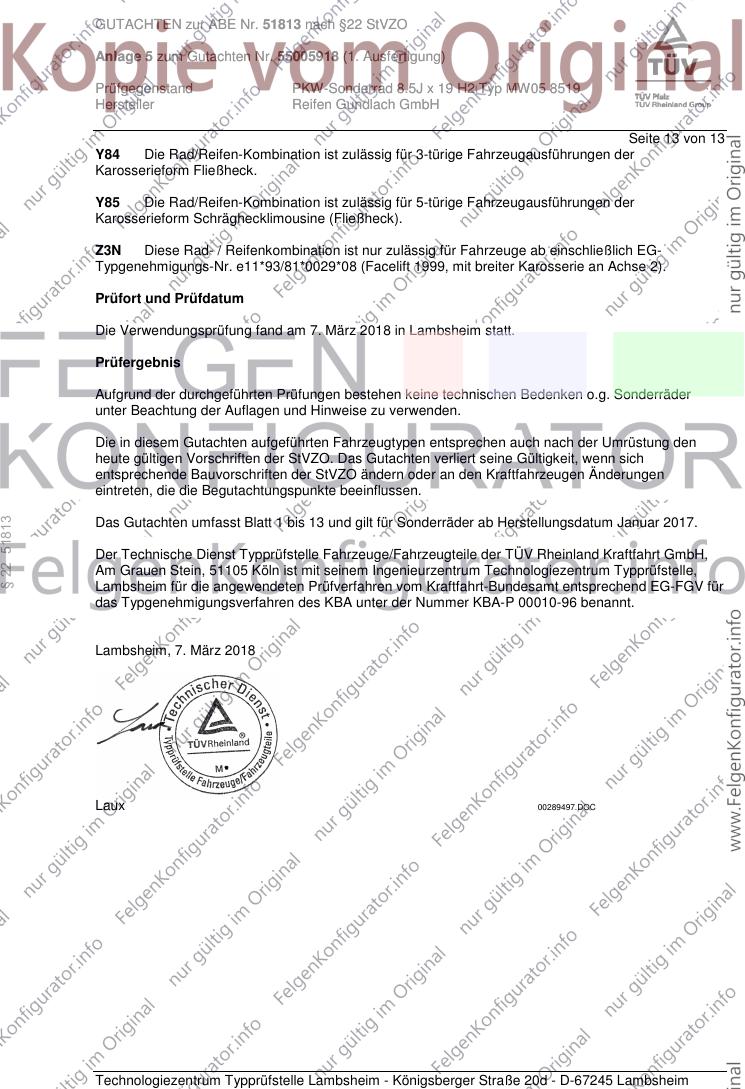

Seite 13 von 13
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. März 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
§ 22 51813
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. März 2018
Laux 00289497.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
