Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51813
special wheels for passenger cars 8,5 J x 19 H2
Nummer der Genehmigung: 51813 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
MW05 8519
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51813 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51813
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
08.03.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55005918 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51813 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 bis 10 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51813
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51813 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 22.03.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51813
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Modell MW05
Typ MW05 8519
Radgröße 8.5J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B1 MW05 8519 B1 / ohne Ring 5/120/72,6 35 735 2260
Kennzeichnungen
KBA-Nummer 51813
Herstellerzeichen RG-T
Radtyp und Ausführung MW05 8519 (s.o.)
Radgröße 8.5J x 19 H2
§ 22 51813
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5 -
(Ges. Länge: 61mm)
S03 Serienschraube M14x1,25 Kegel 60° 130 27,5 -
S04 Serienschraube M12x1,5 Kegel 60° 120 25,5 -
S05 Serienschraube M12x1,5 Kegel 60° 110 25,5 -
S06 Schraube M12x1,5 Kegel 60° 110 26 RG.550F
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

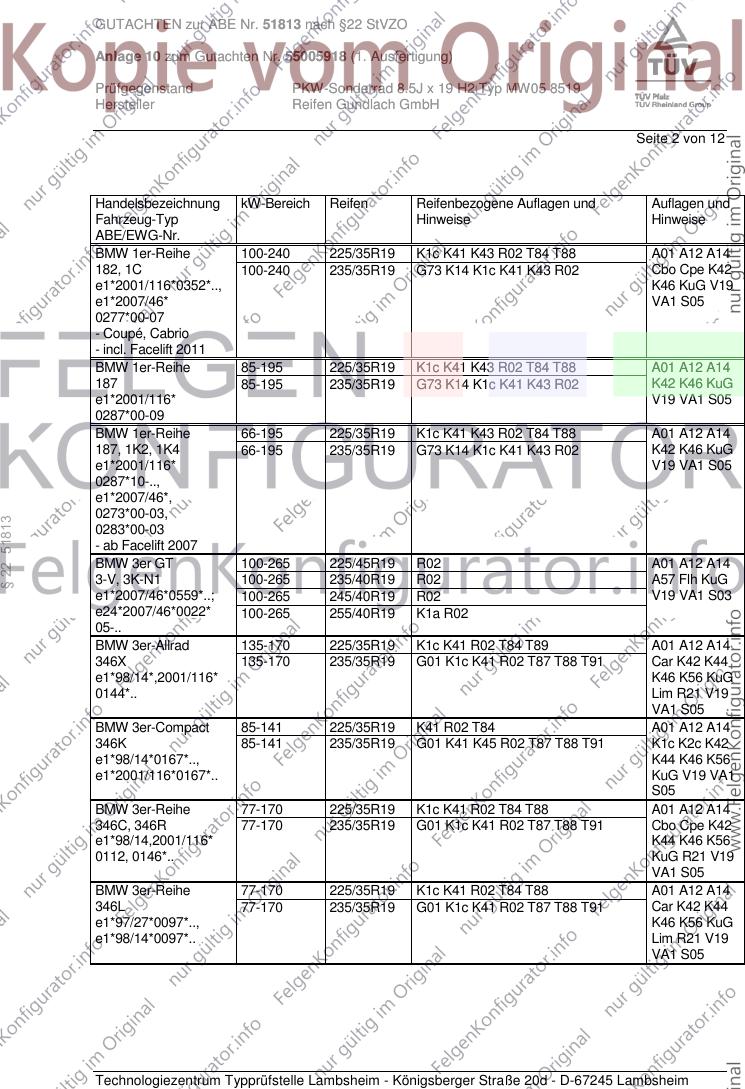

GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-240 225/35R19 K1c K41 K43 R02 T84 T88 A01 A12 A14
182, 1C 100-240 235/35R19 G73 K14 K1c K41 K43 R02 Cbo Cpe K42
e1*2001/116*0352*.., K46 KuG V19
e1*2007/46* VA1 S05
0277*00-07
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-195 225/35R19 K1c K41 K43 R02 T84 T88 A01 A12 A14
187 85-195 235/35R19 G73 K14 K1c K41 K43 R02 K42 K46 KuG
e1*2001/116* V19 VA1 S05
0287*00-09
BMW 1er-Reihe 66-195 225/35R19 K1c K41 K43 R02 T84 T88 A01 A12 A14
187, 1K2, 1K4 66-195 235/35R19 G73 K14 K1c K41 K43 R02 K42 K46 KuG
e1*2001/116* V19 VA1 S05
0287*10-..,
e1*2007/46*,
0273*00-03,
§ 22 51813
0283*00-03
- ab Facelift 2007
BMW 3er GT 100-265 225/45R19 R02 A01 A12 A14
3-V, 3K-N1 100-265 235/40R19 R02 A57 Flh KuG
e1*2007/46*0559*..; 100-265 245/40R19 R02 V19 VA1 S03
e24*2007/46*0022* 100-265 255/40R19 K1a R02
05-..
BMW 3er-Allrad 135-170 225/35R19 K1c K41 R02 T84 T89 A01 A12 A14
346X 135-170 235/35R19 G01 K1c K41 R02 T87 T88 T91 Car K42 K44
e1*98/14*,2001/116* K46 K56 KuG
0144*.. Lim R21 V19
VA1 S05
BMW 3er-Compact 85-141 225/35R19 K41 R02 T84 A01 A12 A14
346K 85-141 235/35R19 G01 K41 K45 R02 T87 T88 T91 K1c K2c K42
e1*98/14*0167*.., K44 K46 K56
e1*2001/116*0167*.. KuG V19 VA1
S05
BMW 3er-Reihe 77-170 225/35R19 K1c K41 R02 T84 T88 A01 A12 A14
346C, 346R 77-170 235/35R19 G01 K1c K41 R02 T87 T88 T91 Cbo Cpe K42
e1*98/14,2001/116* K44 K46 K56
0112, 0146*.. KuG R21 V19
VA1 S05
BMW 3er-Reihe 77-170 225/35R19 K1c K41 R02 T84 T88 A01 A12 A14
346L 77-170 235/35R19 G01 K1c K41 R02 T87 T88 T91 Car K42 K44
e1*97/27*0097*.., K46 K56 KuG
e1*98/14*0097*.. Lim R21 V19
VA1 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

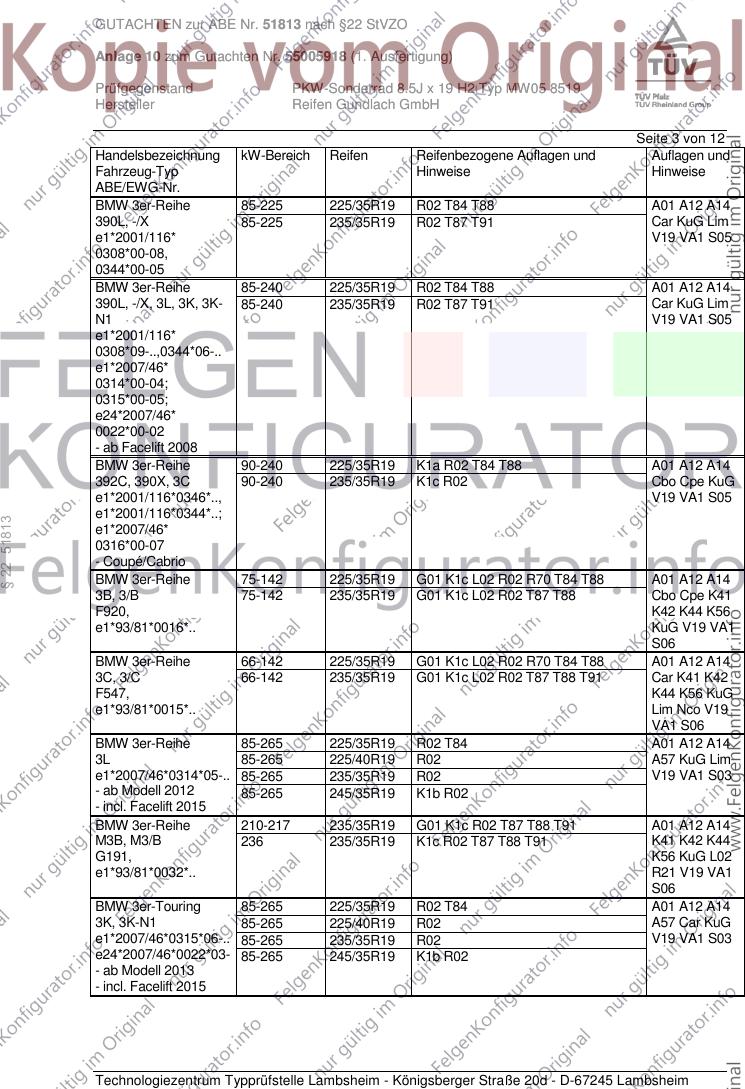

GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-225 225/35R19 R02 T84 T88 A01 A12 A14
390L, -/X 85-225 235/35R19 R02 T87 T91 Car KuG Lim
e1*2001/116* V19 VA1 S05
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/35R19 R02 T84 T88 A01 A12 A14
390L, -/X, 3L, 3K, 3K- 85-240 235/35R19 R02 T87 T91 Car KuG Lim
N1 V19 VA1 S05
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/35R19 K1a R02 T84 T88 A01 A12 A14
392C, 390X, 3C 90-240 235/35R19 K1c R02 Cbo Cpe KuG
e1*2001/116*0346*.., V19 VA1 S05
e1*2001/116*0344*..;
§ 22 51813
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/35R19 G01 K1c L02 R02 R70 T84 T88 A01 A12 A14
3B, 3/B 75-142 235/35R19 G01 K1c L02 R02 T87 T88 Cbo Cpe K41
F920, K42 K44 K56
e1*93/81*0016*.. KuG V19 VA1
S06
BMW 3er-Reihe 66-142 225/35R19 G01 K1c L02 R02 R70 T84 T88 A01 A12 A14
3C, 3/C 66-142 235/35R19 G01 K1c L02 R02 T87 T88 T91 Car K41 K42
F547, K44 K56 KuG
e1*93/81*0015*.. Lim Nco V19
VA1 S06
BMW 3er-Reihe 85-265 225/35R19 R02 T84 A01 A12 A14
3L 85-265 225/40R19 R02 A57 KuG Lim
e1*2007/46*0314*05-.. 85-265 235/35R19 R02 V19 VA1 S03
- ab Modell 2012 85-265 245/35R19 K1b R02
- incl. Facelift 2015
BMW 3er-Reihe 210-217 235/35R19 G01 K1c R02 T87 T88 T91 A01 A12 A14
M3B, M3/B 236 235/35R19 K1c R02 T87 T88 T91 K41 K42 K44
G191, K56 KuG L02
e1*93/81*0032*.. R21 V19 VA1
S06
BMW 3er-Touring 85-265 225/35R19 R02 T84 A01 A12 A14
3K, 3K-N1 85-265 225/40R19 R02 A57 Car KuG
e1*2007/46*0315*06-.. 85-265 235/35R19 R02 V19 VA1 S03
e24*2007/46*0022*03- 85-265 245/35R19 K1b R02
- ab Modell 2013
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

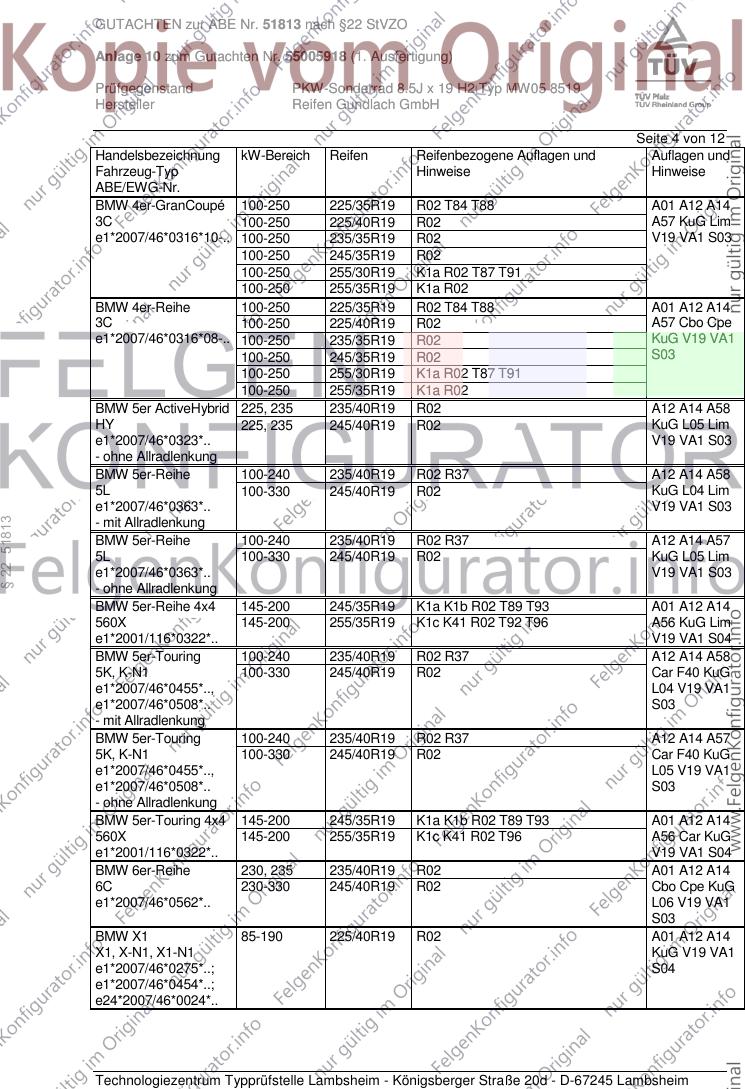

GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 4er-GranCoupé 100-250 225/35R19 R02 T84 T88 A01 A12 A14
3C 100-250 225/40R19 R02 A57 KuG Lim
e1*2007/46*0316*10-.. 100-250 235/35R19 R02 V19 VA1 S03
100-250 245/35R19 R02
100-250 255/30R19 K1a R02 T87 T91
100-250 255/35R19 K1a R02
BMW 4er-Reihe 100-250 225/35R19 R02 T84 T88 A01 A12 A14
3C 100-250 225/40R19 R02 A57 Cbo Cpe
e1*2007/46*0316*08-.. 100-250 235/35R19 R02 KuG V19 VA1
100-250 245/35R19 R02 S03
100-250 255/30R19 K1a R02 T87 T91
100-250 255/35R19 K1a R02
BMW 5er ActiveHybrid 225, 235 235/40R19 R02 A12 A14 A58
HY 225, 235 245/40R19 R02 KuG L05 Lim
e1*2007/46*0323*.. V19 VA1 S03
- ohne Allradlenkung
BMW 5er-Reihe 100-240 235/40R19 R02 R37 A12 A14 A58
5L 100-330 245/40R19 R02 KuG L04 Lim
e1*2007/46*0363*.. V19 VA1 S03
§ 22 51813
- mit Allradlenkung
BMW 5er-Reihe 100-240 235/40R19 R02 R37 A12 A14 A57
5L 100-330 245/40R19 R02 KuG L05 Lim
e1*2007/46*0363*.. V19 VA1 S03
- ohne Allradlenkung
BMW 5er-Reihe 4x4 145-200 245/35R19 K1a K1b R02 T89 T93 A01 A12 A14
560X 145-200 255/35R19 K1c K41 R02 T92 T96 A56 KuG Lim
e1*2001/116*0322*.. V19 VA1 S04
BMW 5er-Touring 100-240 235/40R19 R02 R37 A12 A14 A58
5K, K-N1 100-330 245/40R19 R02 Car F40 KuG
e1*2007/46*0455*.., L04 V19 VA1
e1*2007/46*0508*.. S03
- mit Allradlenkung
BMW 5er-Touring 100-240 235/40R19 R02 R37 A12 A14 A57
5K, K-N1 100-330 245/40R19 R02 Car F40 KuG
e1*2007/46*0455*.., L05 V19 VA1
e1*2007/46*0508*.. S03
- ohne Allradlenkung
BMW 5er-Touring 4x4 145-200 245/35R19 K1a K1b R02 T89 T93 A01 A12 A14
560X 145-200 255/35R19 K1c K41 R02 T96 A56 Car KuG
e1*2001/116*0322*.. V19 VA1 S04
BMW 6er-Reihe 230, 235 235/40R19 R02 A01 A12 A14
6C 230-330 245/40R19 R02 Cbo Cpe KuG
e1*2007/46*0562*.. L06 V19 VA1
S03
BMW X1 85-190 225/40R19 R02 A01 A12 A14
X1, X-N1, X1-N1 KuG V19 VA1
e1*2007/46*0275*..; S04
e1*2007/46*0454*..;
e24*2007/46*0024*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

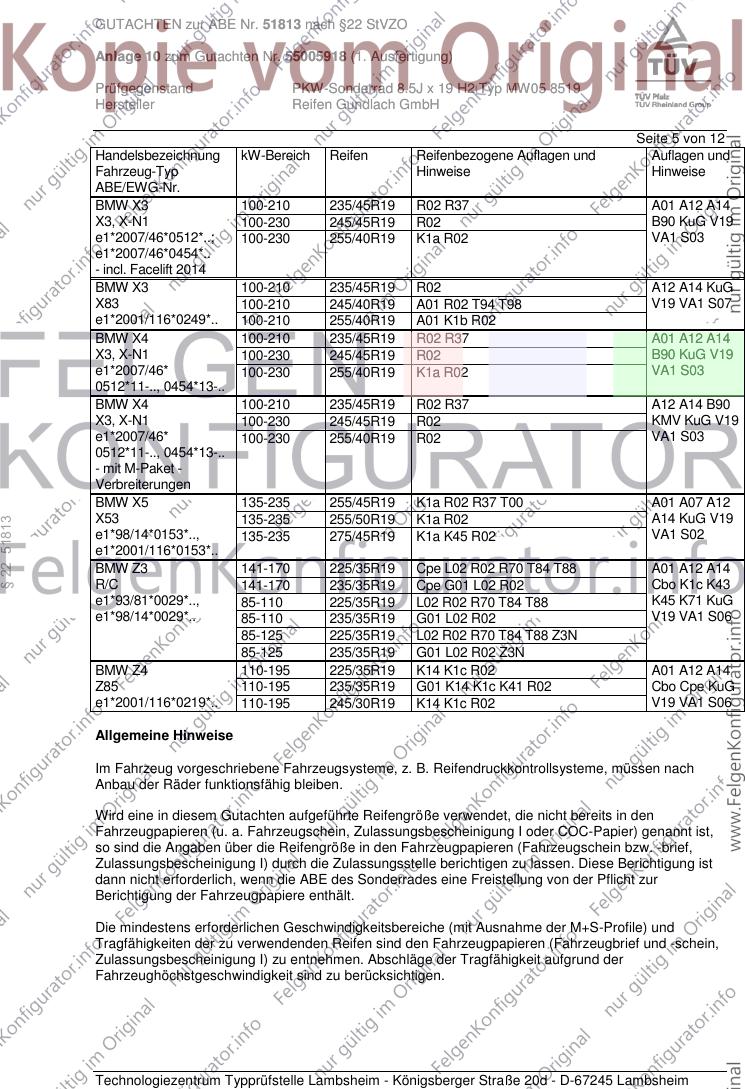

BMW X3 100-210 235/45R19 R02 R37 A01 A12 A14
X3, X-N1 100-230 245/45R19 R02 B90 KuG V19
e1*2007/46*0512*..; 100-230 255/40R19 K1a R02 VA1 S03
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 235/45R19 R02 A12 A14 KuG
X83 100-210 245/40R19 A01 R02 T94 T98 V19 VA1 S07
e1*2001/116*0249*.. 100-210 255/40R19 A01 K1b R02
BMW X4 100-210 235/45R19 R02 R37 A01 A12 A14
X3, X-N1 100-230 245/45R19 R02 B90 KuG V19
e1*2007/46* 100-230 255/40R19 K1a R02 VA1 S03
0512*11-.., 0454*13-..
BMW X4 100-210 235/45R19 R02 R37 A12 A14 B90
X3, X-N1 100-230 245/45R19 R02 KMV KuG V19
e1*2007/46* 100-230 255/40R19 R02 VA1 S03
0512*11-.., 0454*13-..
- mit M-Paket -
Verbreiterungen
BMW X5 135-235 255/45R19 K1a R02 R37 T00 A01 A07 A12
X53 135-235 255/50R19 K1a R02 A14 KuG V19
§ 22 51813
e1*98/14*0153*.., 135-235 275/45R19 K1a K45 R02 VA1 S02
e1*2001/116*0153*..
BMW Z3 141-170 225/35R19 Cpe L02 R02 R70 T84 T88 A01 A12 A14
R/C 141-170 235/35R19 Cpe G01 L02 R02 Cbo K1c K43
e1*93/81*0029*.., 85-110 225/35R19 L02 R02 R70 T84 T88 K45 K71 KuG
e1*98/14*0029*.. 85-110 235/35R19 G01 L02 R02 V19 VA1 S06
85-125 225/35R19 L02 R02 R70 T84 T88 Z3N
85-125 235/35R19 G01 L02 R02 Z3N
BMW Z4 110-195 225/35R19 K14 K1c R02 A01 A12 A14
Z85 110-195 235/35R19 G01 K14 K1c K41 R02 Cbo Cpe KuG
e1*2001/116*0219*.. 110-195 245/30R19 K14 K1c R02 V19 VA1 S06
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH

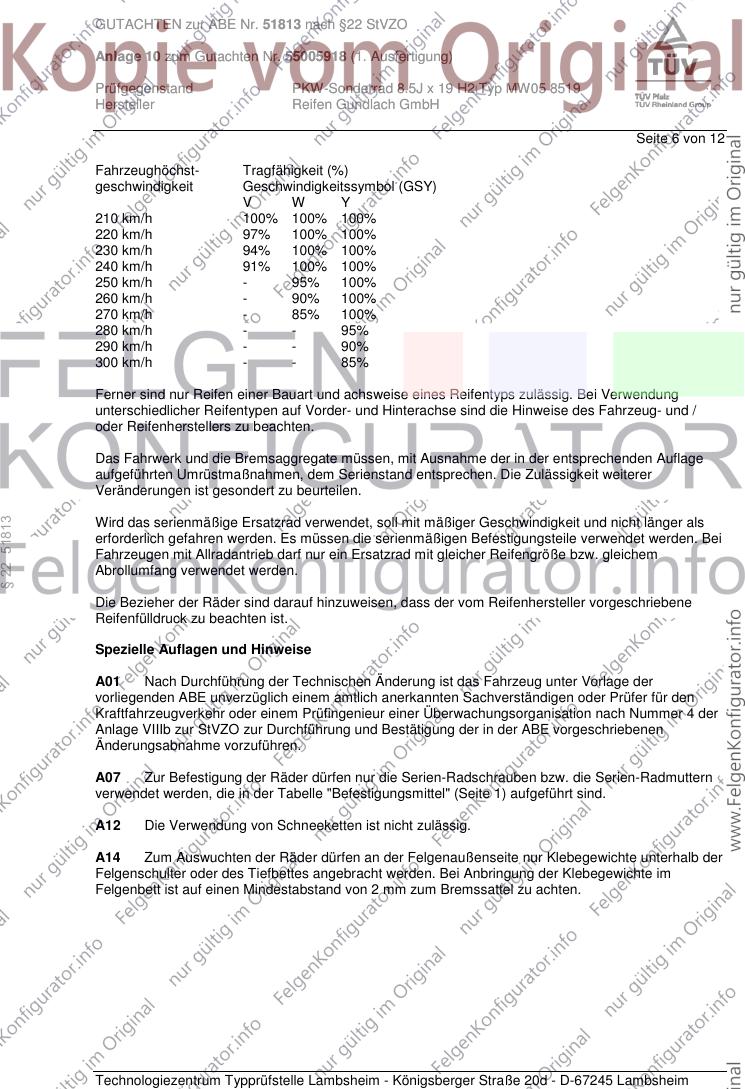

Seite 6 von 12
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 51813
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.

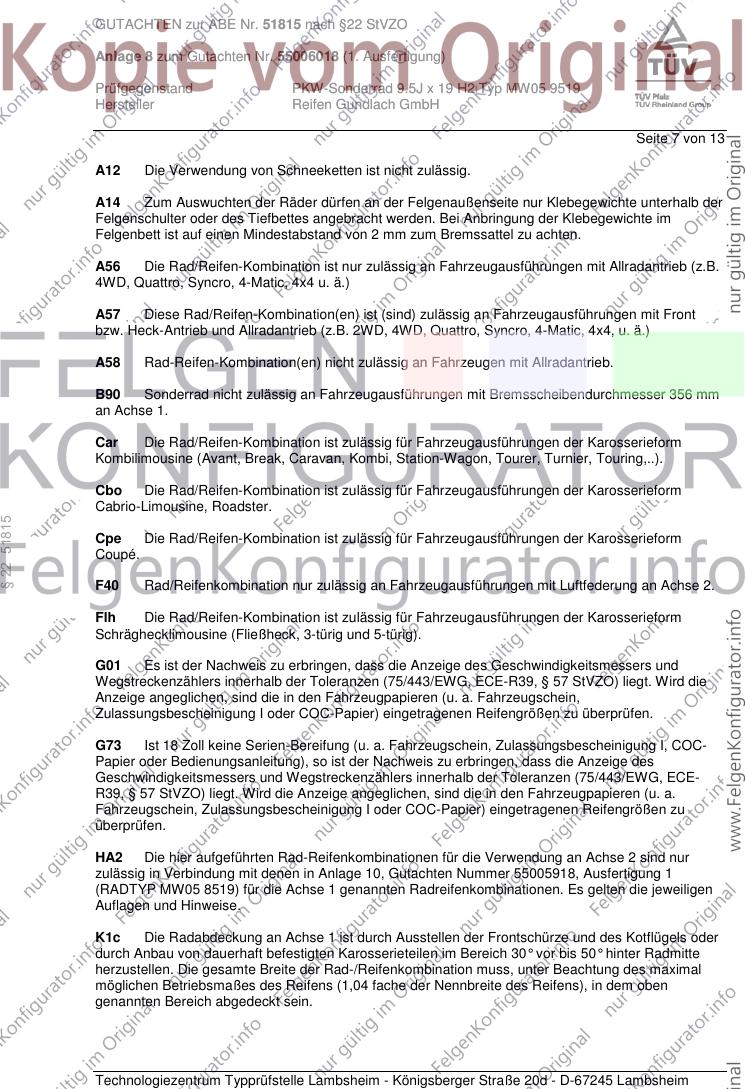

A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 7 von 12
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
§ 22 51813
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 8 von 12

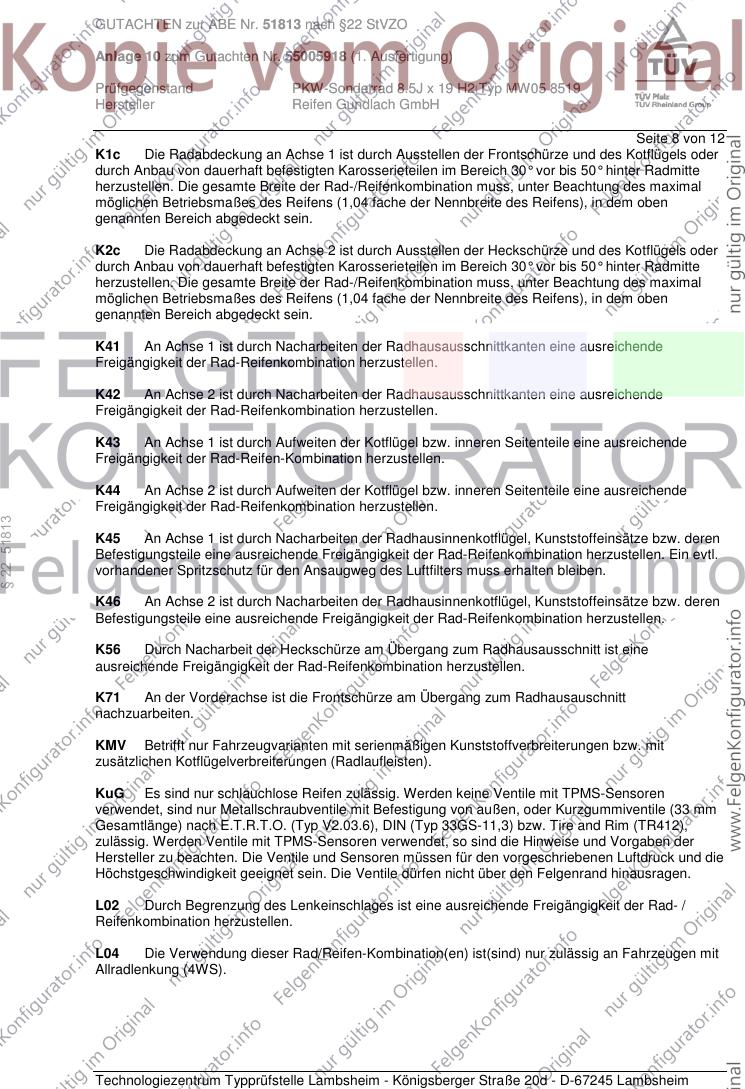

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 51813
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KuG Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind nur Metallschraubventile mit Befestigung von außen, oder Kurzgummiventile (33 mm
Gesamtlänge) nach E.T.R.T.O. (Typ V2.03.6), DIN (Typ 33GS-11,3) bzw. Tire and Rim (TR412),
zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.

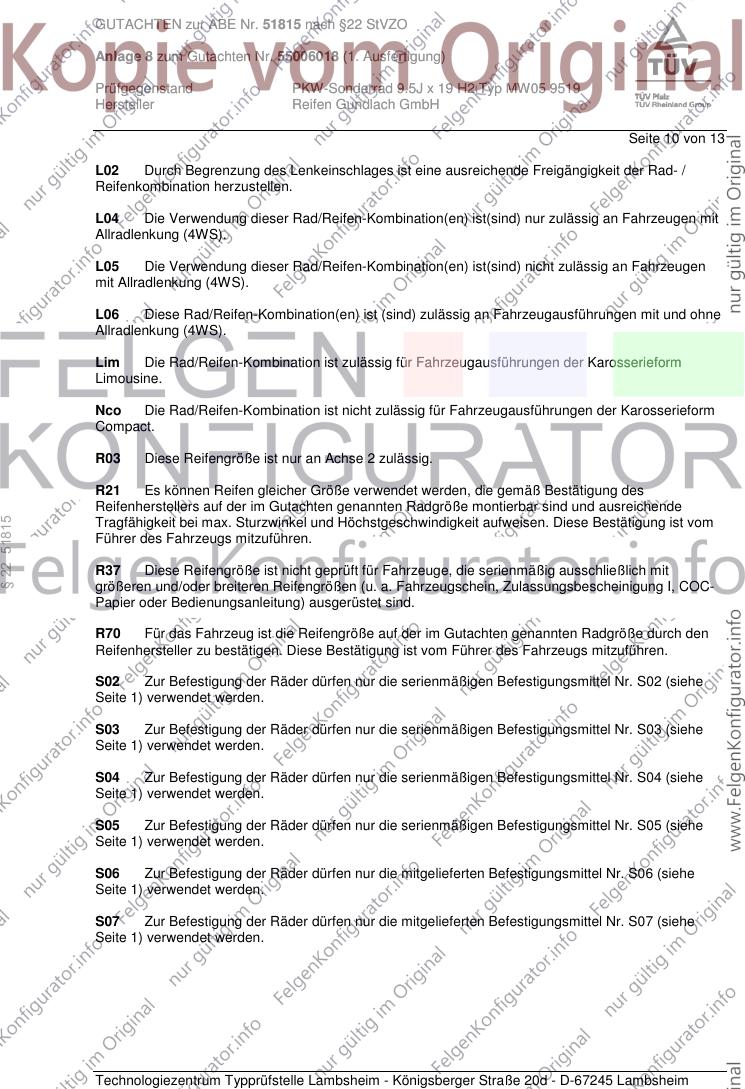

L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 9 von 12
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Karosserieform
Compact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
§ 22 51813
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 10 von 12
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 51813
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 11 von 12

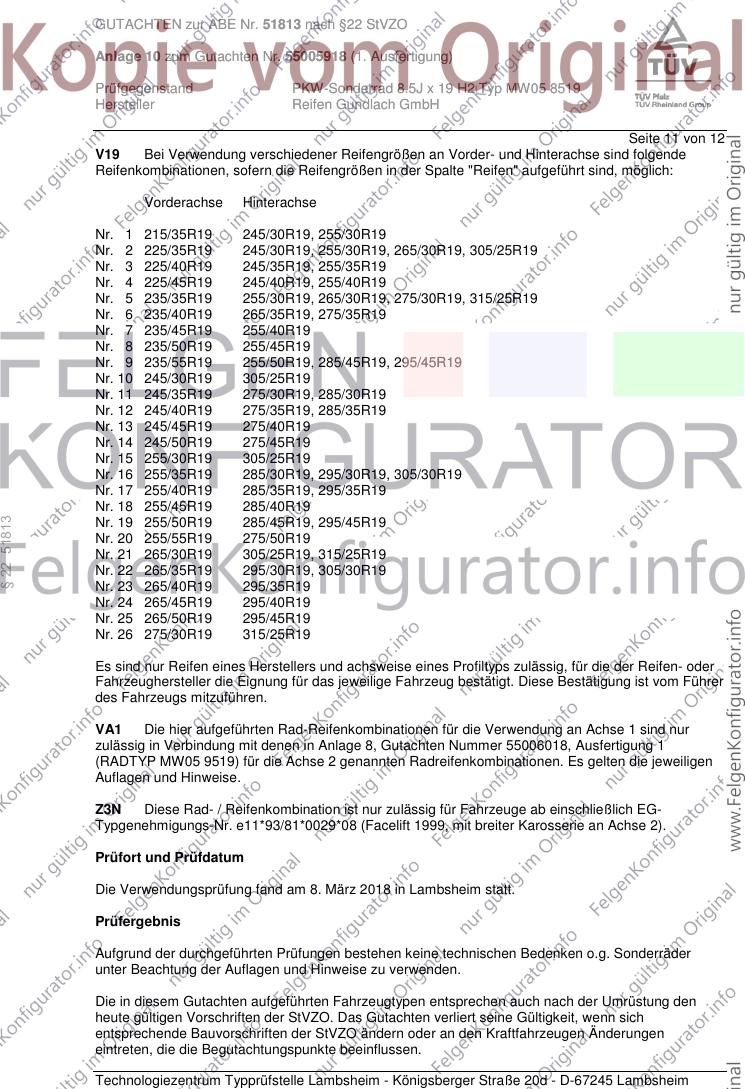

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
§ 22 51813
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur
zulässig in Verbindung mit denen in Anlage 8, Gutachten Nummer 55006018, Ausfertigung 1
(RADTYP MW05 9519) für die Achse 2 genannten Radreifenkombinationen. Es gelten die jeweiligen
Auflagen und Hinweise.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. März 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51813 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55005918 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW05 8519
Hersteller Reifen Gundlach GmbH
Seite 12 von 12
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. März 2018
Laux 00289580.DOC
§ 22 51813
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

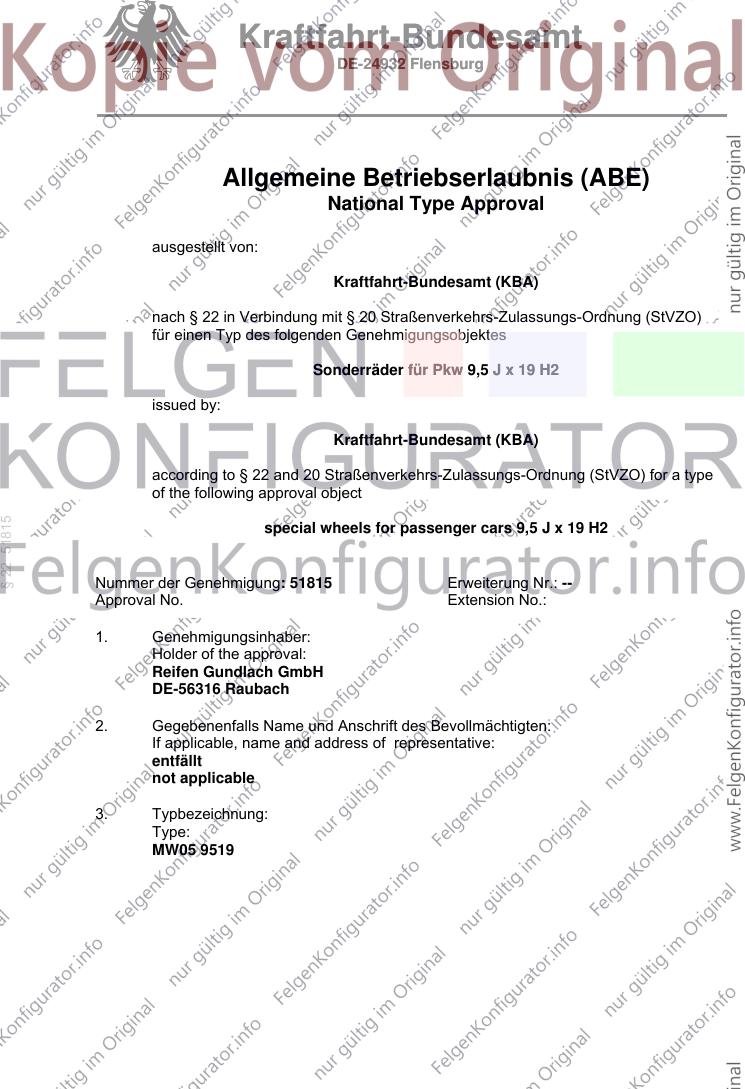

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51815
special wheels for passenger cars 9,5 J x 19 H2
Nummer der Genehmigung: 51815 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
MW05 9519
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51815 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51815
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
08.03.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55006018 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51815 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 bis 8 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51815
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51815 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 22.03.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51815
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 1 von 13
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell MW05
Typ MW05 9519
Radgröße 9.5J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B1 MW05 9519 B1 / ohne Ring 5/120/72,6 35 735 2260
Kennzeichnungen
KBA-Nummer 51815
Herstellerzeichen RG-T
Radtyp und Ausführung MW05 9519 (s.o.)
Radgröße 9.5J x 19 H2
§ 22 51815
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5 -
(Ges. Länge: 61mm)
S03 Serienschraube M14x1,25 Kegel 60° 130 27,5 -
S04 Serienschraube M12x1,5 Kegel 60° 120 25,5 -
S05 Serienschraube M12x1,5 Kegel 60° 110 25,5 -
S06 Schraube M12x1,5 Kegel 60° 110 26 RG.550F
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

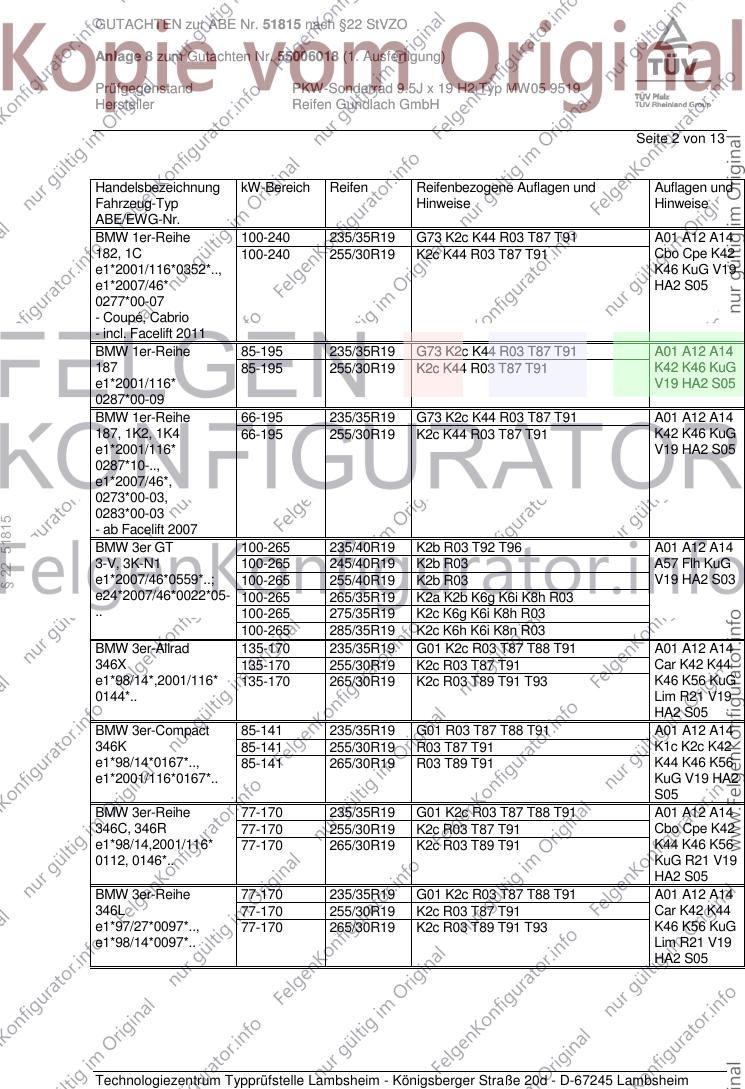

GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-240 235/35R19 G73 K2c K44 R03 T87 T91 A01 A12 A14
182, 1C 100-240 255/30R19 K2c K44 R03 T87 T91 Cbo Cpe K42
e1*2001/116*0352*.., K46 KuG V19
e1*2007/46* HA2 S05
0277*00-07
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-195 235/35R19 G73 K2c K44 R03 T87 T91 A01 A12 A14
187 85-195 255/30R19 K2c K44 R03 T87 T91 K42 K46 KuG
e1*2001/116* V19 HA2 S05
0287*00-09
BMW 1er-Reihe 66-195 235/35R19 G73 K2c K44 R03 T87 T91 A01 A12 A14
187, 1K2, 1K4 66-195 255/30R19 K2c K44 R03 T87 T91 K42 K46 KuG
e1*2001/116* V19 HA2 S05
0287*10-..,
e1*2007/46*,
0273*00-03,
0283*00-03
§ 22 51815
- ab Facelift 2007
BMW 3er GT 100-265 235/40R19 K2b R03 T92 T96 A01 A12 A14
3-V, 3K-N1 100-265 245/40R19 K2b R03 A57 Flh KuG
e1*2007/46*0559*..; 100-265 255/40R19 K2b R03 V19 HA2 S03
e24*2007/46*0022*05- 100-265 265/35R19 K2a K2b K6g K6i K8h R03
.. 100-265 275/35R19 K2c K6g K6i K8h R03
100-265 285/35R19 K2c K6h K6i K8n R03
BMW 3er-Allrad 135-170 235/35R19 G01 K2c R03 T87 T88 T91 A01 A12 A14
346X 135-170 255/30R19 K2c R03 T87 T91 Car K42 K44
e1*98/14*,2001/116* 135-170 265/30R19 K2c R03 T89 T91 T93 K46 K56 KuG
0144*.. Lim R21 V19
HA2 S05
BMW 3er-Compact 85-141 235/35R19 G01 R03 T87 T88 T91 A01 A12 A14
346K 85-141 255/30R19 R03 T87 T91 K1c K2c K42
e1*98/14*0167*.., 85-141 265/30R19 R03 T89 T91 K44 K46 K56
e1*2001/116*0167*.. KuG V19 HA2
S05
BMW 3er-Reihe 77-170 235/35R19 G01 K2c R03 T87 T88 T91 A01 A12 A14
346C, 346R 77-170 255/30R19 K2c R03 T87 T91 Cbo Cpe K42
e1*98/14,2001/116* 77-170 265/30R19 K2c R03 T89 T91 K44 K46 K56
0112, 0146*.. KuG R21 V19
HA2 S05
BMW 3er-Reihe 77-170 235/35R19 G01 K2c R03 T87 T88 T91 A01 A12 A14
346L 77-170 255/30R19 K2c R03 T87 T91 Car K42 K44
e1*97/27*0097*.., 77-170 265/30R19 K2c R03 T89 T91 T93 K46 K56 KuG
e1*98/14*0097*.. Lim R21 V19
HA2 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

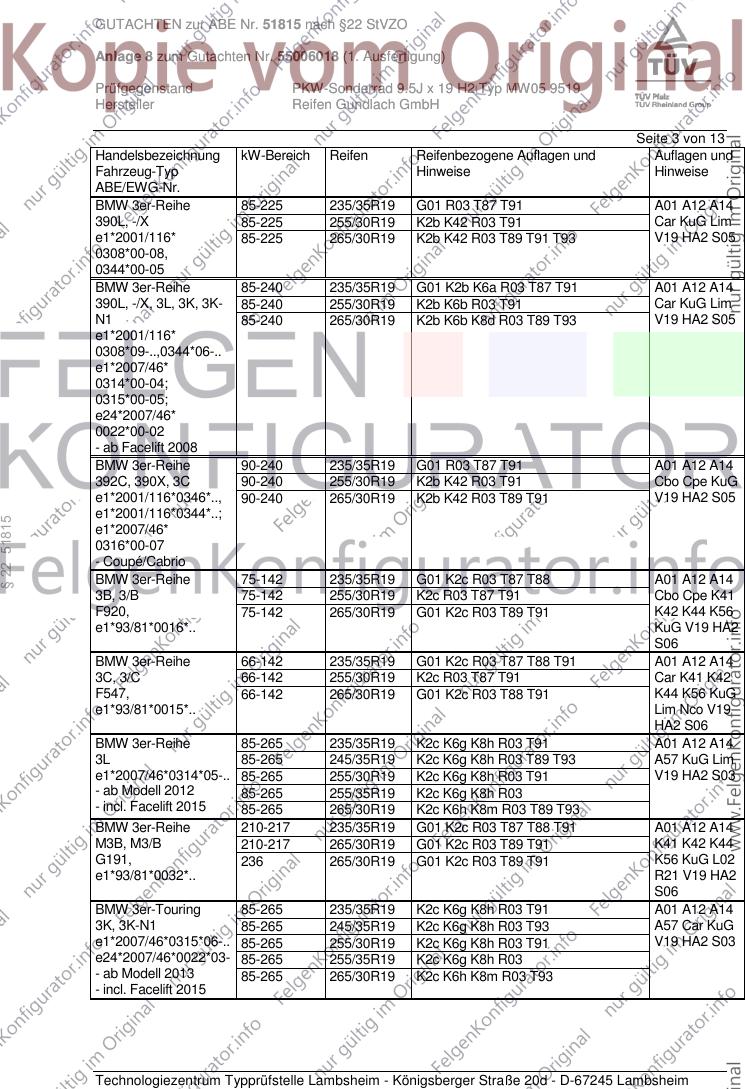

GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-225 235/35R19 G01 R03 T87 T91 A01 A12 A14
390L, -/X 85-225 255/30R19 K2b K42 R03 T91 Car KuG Lim
e1*2001/116* 85-225 265/30R19 K2b K42 R03 T89 T91 T93 V19 HA2 S05
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 235/35R19 G01 K2b K6a R03 T87 T91 A01 A12 A14
390L, -/X, 3L, 3K, 3K- 85-240 255/30R19 K2b K6b R03 T91 Car KuG Lim
N1 85-240 265/30R19 K2b K6b K8d R03 T89 T93 V19 HA2 S05
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 235/35R19 G01 R03 T87 T91 A01 A12 A14
392C, 390X, 3C 90-240 255/30R19 K2b K42 R03 T91 Cbo Cpe KuG
e1*2001/116*0346*.., 90-240 265/30R19 K2b K42 R03 T89 T91 V19 HA2 S05
e1*2001/116*0344*..;
§ 22 51815
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 235/35R19 G01 K2c R03 T87 T88 A01 A12 A14
3B, 3/B 75-142 255/30R19 K2c R03 T87 T91 Cbo Cpe K41
F920, 75-142 265/30R19 G01 K2c R03 T89 T91 K42 K44 K56
e1*93/81*0016*.. KuG V19 HA2
S06
BMW 3er-Reihe 66-142 235/35R19 G01 K2c R03 T87 T88 T91 A01 A12 A14
3C, 3/C 66-142 255/30R19 K2c R03 T87 T91 Car K41 K42
F547, 66-142 265/30R19 G01 K2c R03 T88 T91 K44 K56 KuG
e1*93/81*0015*.. Lim Nco V19
HA2 S06
BMW 3er-Reihe 85-265 235/35R19 K2c K6g K8h R03 T91 A01 A12 A14
3L 85-265 245/35R19 K2c K6g K8h R03 T89 T93 A57 KuG Lim
e1*2007/46*0314*05-.. 85-265 255/30R19 K2c K6g K8h R03 T91 V19 HA2 S03
- ab Modell 2012 85-265 255/35R19 K2c K6g K8h R03
- incl. Facelift 2015 85-265 265/30R19 K2c K6h K8m R03 T89 T93
BMW 3er-Reihe 210-217 235/35R19 G01 K2c R03 T87 T88 T91 A01 A12 A14
M3B, M3/B 210-217 265/30R19 G01 K2c R03 T89 T91 K41 K42 K44
G191, 236 265/30R19 G01 K2c R03 T89 T91 K56 KuG L02
e1*93/81*0032*.. R21 V19 HA2
S06
BMW 3er-Touring 85-265 235/35R19 K2c K6g K8h R03 T91 A01 A12 A14
3K, 3K-N1 85-265 245/35R19 K2c K6g K8h R03 T93 A57 Car KuG
e1*2007/46*0315*06-.. 85-265 255/30R19 K2c K6g K8h R03 T91 V19 HA2 S03
e24*2007/46*0022*03- 85-265 255/35R19 K2c K6g K8h R03
- ab Modell 2013 85-265 265/30R19 K2c K6h K8m R03 T93
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

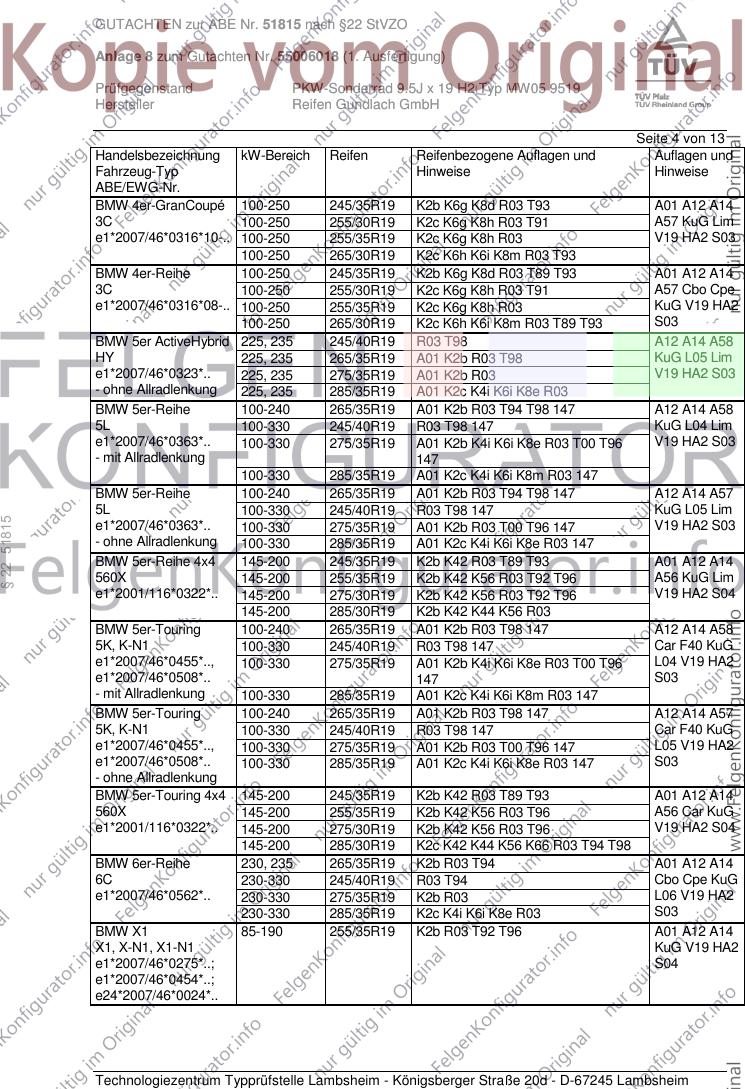

GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 4er-GranCoupé 100-250 245/35R19 K2b K6g K8d R03 T93 A01 A12 A14
3C 100-250 255/30R19 K2c K6g K8h R03 T91 A57 KuG Lim
e1*2007/46*0316*10-.. 100-250 255/35R19 K2c K6g K8h R03 V19 HA2 S03
100-250 265/30R19 K2c K6h K6i K8m R03 T93
BMW 4er-Reihe 100-250 245/35R19 K2b K6g K8d R03 T89 T93 A01 A12 A14
3C 100-250 255/30R19 K2c K6g K8h R03 T91 A57 Cbo Cpe
e1*2007/46*0316*08-.. 100-250 255/35R19 K2c K6g K8h R03 KuG V19 HA2
100-250 265/30R19 K2c K6h K6i K8m R03 T89 T93 S03
BMW 5er ActiveHybrid 225, 235 245/40R19 R03 T98 A12 A14 A58
HY 225, 235 265/35R19 A01 K2b R03 T98 KuG L05 Lim
e1*2007/46*0323*.. 225, 235 275/35R19 A01 K2b R03 V19 HA2 S03
- ohne Allradlenkung 225, 235 285/35R19 A01 K2c K4i K6i K8e R03
BMW 5er-Reihe 100-240 265/35R19 A01 K2b R03 T94 T98 147 A12 A14 A58
5L 100-330 245/40R19 R03 T98 147 KuG L04 Lim
e1*2007/46*0363*.. 100-330 275/35R19 A01 K2b K4i K6i K8e R03 T00 T96 V19 HA2 S03
- mit Allradlenkung 147
100-330 285/35R19 A01 K2c K4i K6i K8m R03 147
BMW 5er-Reihe 100-240 265/35R19 A01 K2b R03 T94 T98 147 A12 A14 A57
5L 100-330 245/40R19 R03 T98 147 KuG L05 Lim
§ 22 51815
e1*2007/46*0363*.. 100-330 275/35R19 A01 K2b R03 T00 T96 147 V19 HA2 S03
- ohne Allradlenkung 100-330 285/35R19 A01 K2c K4i K6i K8e R03 147
BMW 5er-Reihe 4x4 145-200 245/35R19 K2b K42 R03 T89 T93 A01 A12 A14
560X 145-200 255/35R19 K2b K42 K56 R03 T92 T96 A56 KuG Lim
e1*2001/116*0322*.. 145-200 275/30R19 K2b K42 K56 R03 T92 T96 V19 HA2 S04
145-200 285/30R19 K2b K42 K44 K56 R03
BMW 5er-Touring 100-240 265/35R19 A01 K2b R03 T98 147 A12 A14 A58
5K, K-N1 100-330 245/40R19 R03 T98 147 Car F40 KuG
e1*2007/46*0455*.., 100-330 275/35R19 A01 K2b K4i K6i K8e R03 T00 T96 L04 V19 HA2
e1*2007/46*0508*.. 147 S03
- mit Allradlenkung 100-330 285/35R19 A01 K2c K4i K6i K8m R03 147
BMW 5er-Touring 100-240 265/35R19 A01 K2b R03 T98 147 A12 A14 A57
5K, K-N1 100-330 245/40R19 R03 T98 147 Car F40 KuG
e1*2007/46*0455*.., 100-330 275/35R19 A01 K2b R03 T00 T96 147 L05 V19 HA2
e1*2007/46*0508*.. 100-330 285/35R19 A01 K2c K4i K6i K8e R03 147 S03
- ohne Allradlenkung
BMW 5er-Touring 4x4 145-200 245/35R19 K2b K42 R03 T89 T93 A01 A12 A14
560X 145-200 255/35R19 K2b K42 K56 R03 T96 A56 Car KuG
e1*2001/116*0322*.. 145-200 275/30R19 K2b K42 K56 R03 T96 V19 HA2 S04
145-200 285/30R19 K2c K42 K44 K56 K66 R03 T94 T98
BMW 6er-Reihe 230, 235 265/35R19 K2b R03 T94 A01 A12 A14
6C 230-330 245/40R19 R03 T94 Cbo Cpe KuG
e1*2007/46*0562*.. 230-330 275/35R19 K2b R03 L06 V19 HA2
230-330 285/35R19 K2c K4i K6i K8e R03 S03
BMW X1 85-190 255/35R19 K2b R03 T92 T96 A01 A12 A14
X1, X-N1, X1-N1 KuG V19 HA2
e1*2007/46*0275*..; S04
e1*2007/46*0454*..;
e24*2007/46*0024*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

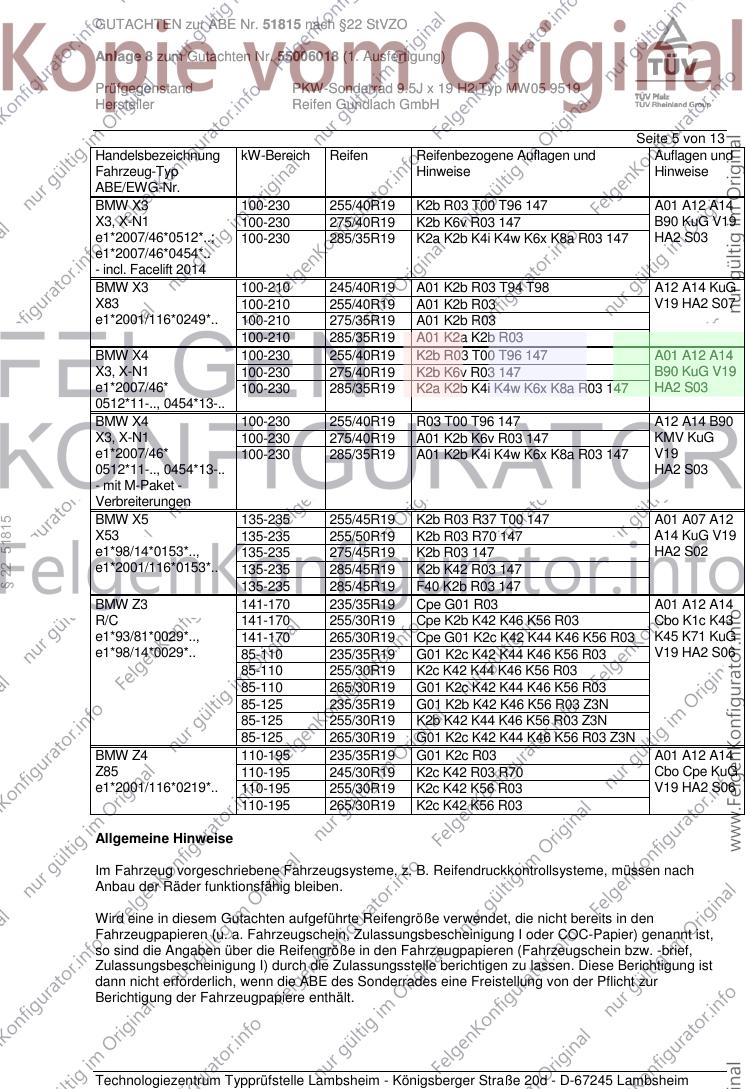

GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-230 255/40R19 K2b R03 T00 T96 147 A01 A12 A14
X3, X-N1 100-230 275/40R19 K2b K6v R03 147 B90 KuG V19
e1*2007/46*0512*..; 100-230 285/35R19 K2a K2b K4i K4w K6x K8a R03 147 HA2 S03
e1*2007/46*0454*..
- incl. Facelift 2014
BMW X3 100-210 245/40R19 A01 K2b R03 T94 T98 A12 A14 KuG
X83 100-210 255/40R19 A01 K2b R03 V19 HA2 S07
e1*2001/116*0249*.. 100-210 275/35R19 A01 K2b R03
100-210 285/35R19 A01 K2a K2b R03
BMW X4 100-230 255/40R19 K2b R03 T00 T96 147 A01 A12 A14
X3, X-N1 100-230 275/40R19 K2b K6v R03 147 B90 KuG V19
e1*2007/46* 100-230 285/35R19 K2a K2b K4i K4w K6x K8a R03 147 HA2 S03
0512*11-.., 0454*13-..
BMW X4 100-230 255/40R19 R03 T00 T96 147 A12 A14 B90
X3, X-N1 100-230 275/40R19 A01 K2b K6v R03 147 KMV KuG
e1*2007/46* 100-230 285/35R19 A01 K2b K4i K4w K6x K8a R03 147 V19
0512*11-.., 0454*13-.. HA2 S03
- mit M-Paket -
Verbreiterungen
BMW X5 135-235 255/45R19 K2b R03 R37 T00 147 A01 A07 A12
§ 22 51815
X53 135-235 255/50R19 K2b R03 R70 147 A14 KuG V19
e1*98/14*0153*.., 135-235 275/45R19 K2b R03 147 HA2 S02
e1*2001/116*0153*.. 135-235 285/45R19 K2b K42 R03 147
135-235 285/45R19 F40 K2b R03 147
BMW Z3 141-170 235/35R19 Cpe G01 R03 A01 A12 A14
R/C 141-170 255/30R19 Cpe K2b K42 K46 K56 R03 Cbo K1c K43
e1*93/81*0029*.., 141-170 265/30R19 Cpe G01 K2c K42 K44 K46 K56 R03 K45 K71 KuG
e1*98/14*0029*.. 85-110 235/35R19 G01 K2c K42 K44 K46 K56 R03 V19 HA2 S06
85-110 255/30R19 K2c K42 K44 K46 K56 R03
85-110 265/30R19 G01 K2c K42 K44 K46 K56 R03
85-125 235/35R19 G01 K2b K42 K46 K56 R03 Z3N
85-125 255/30R19 K2b K42 K44 K46 K56 R03 Z3N
85-125 265/30R19 G01 K2c K42 K44 K46 K56 R03 Z3N
BMW Z4 110-195 235/35R19 G01 K2c R03 A01 A12 A14
Z85 110-195 245/30R19 K2c K42 R03 R70 Cbo Cpe KuG
e1*2001/116*0219*.. 110-195 255/30R19 K2c K42 K56 R03 V19 HA2 S06
110-195 265/30R19 K2c K42 K56 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 6 von 13
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§ 22 51815
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 7 von 13
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
§ 22 51815
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit denen in Anlage 10, Gutachten Nummer 55005918, Ausfertigung 1
(RADTYP MW05 8519) für die Achse 1 genannten Radreifenkombinationen. Es gelten die jeweiligen
Auflagen und Hinweise.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 8 von 13
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 51815
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 9 von 13
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
§ 22 51815
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KuG Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind nur Metallschraubventile mit Befestigung von außen, oder Kurzgummiventile (33 mm
Gesamtlänge) nach E.T.R.T.O. (Typ V2.03.6), DIN (Typ 33GS-11,3) bzw. Tire and Rim (TR412),
zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 10 von 13
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Karosserieform
Compact.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
§ 22 51815
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 11 von 13
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 51815
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 12 von 13
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
§ 22 51815
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. März 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51815 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55006018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5J x 19 H2 Typ MW05 9519
Hersteller Reifen Gundlach GmbH
Seite 13 von 13
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. März 2018
Laux 00289581.DOC
§ 22 51815
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
