GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 1 von 13
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW29
Typ 19301
Radgröße 8JX19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
002 19301002 / ohne Ring 5/120/72,6 35 745 2250
Kennzeichnungen
KBA-Nummer 52401
Herstellerzeichen MSW
Radtyp und Ausführung 19301 002
Radgröße 8JX19 H2
Einpresstiefe ET 35
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Serienschraube Kegel 60° 130 27,5 Serie
M14x1,25
S02 Schraube M12x1,5 Kegel 60° 110 26 80910173
S03 Serienschraube Kegel 60° 140 27,5 Serie
M14x1,25
S04 Schraube M12x1,5 Kegel 60° 120 26 80910173
S05 Serienschraube Kegel 60° 140 32,5 Serie
M14x1,5
S06 Schraube M14x1,5 Kegel 60° 140 32,3 80910050
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa

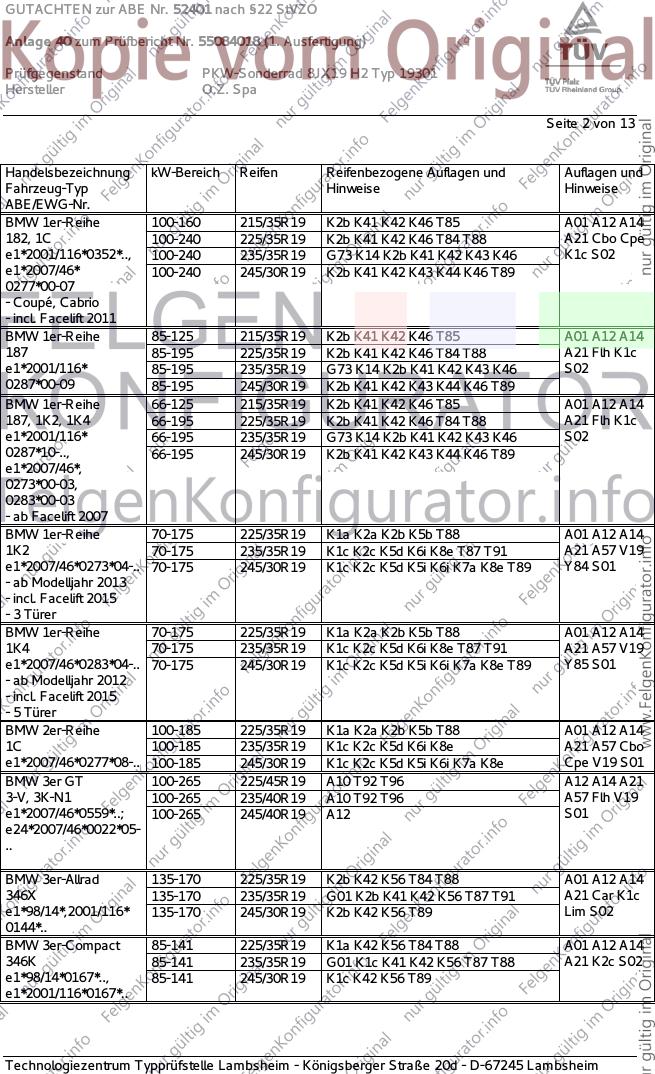

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/35R19 K2b K41 K42 K46 T85 A01 A12 A14
182, 1C 100-240 225/35R19 K2b K41 K42 K46 T84 T88 A21 Cbo Cpe
e1*2001/116*0352*.., 100-240 235/35R19 G73 K14 K2b K41 K42 K43 K46 K1c S02
e1*2007/46* 100-240 245/30R19 K2b K41 K42 K43 K44 K46 T89
0277*00-07
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-125 215/35R19 K2b K41 K42 K46 T85 A01 A12 A14
187 85-195 225/35R19 K2b K41 K42 K46 T84 T88 A21 Flh K1c
e1*2001/116* 85-195 235/35R19 G73 K14 K2b K41 K42 K43 K46 S02
0287*00-09 85-195 245/30R19 K2b K41 K42 K43 K44 K46 T89
BMW 1er-Reihe 66-125 215/35R19 K2b K41 K42 K46 T85 A01 A12 A14
187, 1K2, 1K4 66-195 225/35R19 K2b K41 K42 K46 T84 T88 A21 Flh K1c
e1*2001/116* 66-195 235/35R19 G73 K14 K2b K41 K42 K43 K46 S02
0287*10-.., 66-195 245/30R19 K2b K41 K42 K43 K44 K46 T89
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 225/35R19 K1a K2a K2b K5b T88 A01 A12 A14
1K2 70-175 235/35R19 K1c K2c K5d K6i K8e T87 T91 A21 A57 V19
e1*2007/46*0273*04-.. 70-175 245/30R19 K1c K2c K5d K5i K6i K7a K8e T89 Y84 S01
- ab Modelljahr 2013
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 225/35R19 K1a K2a K2b K5b T88 A01 A12 A14
1K4 70-175 235/35R19 K1c K2c K5d K6i K8e T87 T91 A21 A57 V19
e1*2007/46*0283*04-.. 70-175 245/30R19 K1c K2c K5d K5i K6i K7a K8e T89 Y85 S01
- ab Modelljahr 2012
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-185 225/35R19 K1a K2a K2b K5b T88 A01 A12 A14
1C 100-185 235/35R19 K1c K2c K5d K6i K8e A21 A57 Cbo
e1*2007/46*0277*08-.. 100-185 245/30R19 K1c K2c K5d K5i K6i K7a K8e Cpe V19 S01
BMW 3er GT 100-265 225/45R19 A10 T92 T96 A12 A14 A21
3-V, 3K-N1 100-265 235/40R19 A10 T92 T96 A57 Flh V19
e1*2007/46*0559*..; 100-265 245/40R19 A12 S01
e24*2007/46*0022*05-
..
BMW 3er-Allrad 135-170 225/35R19 K2b K42 K56 T84 T88 A01 A12 A14
346X 135-170 235/35R19 G01 K2b K41 K42 K56 T87 T91 A21 Car K1c
e1*98/14*,2001/116* 135-170 245/30R19 K2b K42 K56 T89 Lim S02
0144*..
BMW 3er-Compact 85-141 225/35R19 K1a K42 K56 T84 T88 A01 A12 A14
346K 85-141 235/35R19 G01 K1c K41 K42 K56 T87 T88 A21 K2c S02
e1*98/14*0167*.., 85-141 245/30R19 K1c K42 K56 T89
e1*2001/116*0167*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/35R19 K2b K42 K56 T84 T88 A01 A12 A14
346C, 346R 77-170 235/35R19 G01 K2b K41 K42 K56 T87 T91 A21 Cbo Cpe
e1*98/14,2001/116* 77-170 245/30R19 K2b K42 K56 T89 K1c S02
0112, 0146*..
BMW 3er-Reihe 77-170 225/35R19 K2b K42 K56 T84 T88 A01 A12 A14
346L 77-170 235/35R19 G01 K2b K41 K42 K56 T87 T91 A21 Car K1c
e1*97/27*0097*.., 77-170 245/30R19 K2b K42 K56 T89 Lim S02
e1*98/14*0097*..
BMW 3er-Reihe 85-160 245/30R19 Car T89 A12 A14 A21
390L, -/X 85-225 225/35R19 Lim T88 S02
e1*2001/116* 85-225 235/35R19 A01 Car G01 Lim T87 T91
0308*00-08, 85-225 245/30R19 Lim T89
0344*00-05
BMW 3er-Reihe 85-240 225/35R19 Lim T88 A12 A14 A21
390L, -/X, 3L, 3K, 3K- 85-240 235/35R19 A01 Car G01 Lim T87 T91 S02
N1
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 A01 Cbo K1c T89 A12 A14 A21
392C, 390X, 3C 90-240 225/35R19 Cpe T84 T88 S02
e1*2001/116*0346*.., 90-240 235/35R19 A01 Cbo Cpe G01 K1a T87 T91
e1*2001/116*0344*..; 90-240 245/30R19 A01 Cpe K1c T89
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-265 225/40R19 T89 T93 A12 A14 A21
3L 85-265 235/35R19 A01 K2b T91 A57 Lim S01
e1*2007/46*0314*05-.. 85-265 245/35R19 A01 K1b K2b T89 T93
- ab Modell 2012
- incl. Facelift 2015
BMW 3er-Touring 85-265 225/40R19 T93 A12 A14 A21
3K, 3K-N1 85-265 235/35R19 A01 K2b T91 A57 Car S01
e1*2007/46*0315*06-.. 85-265 245/35R19 A01 K1b K2b T93
e24*2007/46*0022*03-
- ab Modell 2013
- incl. Facelift 2015
BMW 4er-GranCoupé 100-265 225/40R19 T93 A12 A14 A21
3C 100-265 235/35R19 T91 A57 Lim S01
e1*2007/46*0316*10-.. 100-265 245/35R19 A01 K2b T93
BMW 4er-Reihe 100-265 225/35R19 Cpe T88 A12 A14 A21
3C 100-265 225/40R19 Cbo Cpe T89 T93 A57 S01
e1*2007/46*0316*08-.. 100-265 235/35R19 Cbo Cpe T91
100-265 245/35R19 A01 Cbo Cpe K2b T89 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er ActiveHybrid 225, 235 225/45R19 T96 A12 A14 A21
HY 225, 235 235/40R19 T96 A58 L05 Lim
e1*2007/46*0323*.. 225, 235 245/40R19 T98 V19 S01
- ohne Allradlenkung
BMW 5er-Reihe 100-240 225/45R19 R37 T96 A12 A14 A21
5L 100-240 235/40R19 R37 T96 A58 L04 Lim
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 V19 S01
- mit Allradlenkung
BMW 5er-Reihe 100-240 225/45R19 R37 T96 A12 A14 A21
5L 100-240 235/40R19 R37 T96 A57 L05 Lim
e1*2007/46*0363*.. 100-330 245/40R19 T94 T98 V19 S01
- ohne Allradlenkung
BMW 5er-Reihe 4x4 145-200 245/35R19 T93 A12 A14 A21
560X A56 Lim S04
e1*2001/116*0322*..
BMW 5er-Touring 100-240 225/45R19 R37 T96 149 A12 A14 A21
5K, K-N1 100-240 235/40R19 R37 T96 149 A58 Car F40
e1*2007/46*0455*.., 100-330 245/40R19 T98 149 L04 V19 S01
e1*2007/46*0508*..
- mit Allradlenkung
BMW 5er-Touring 100-240 225/45R19 R37 T96 149 A12 A14 A21
5K, K-N1 100-240 235/40R19 R37 T96 149 A57 Car F40
e1*2007/46*0455*.., 100-330 245/40R19 T98 149 L05 V19 S01
e1*2007/46*0508*..
- ohne Allradlenkung
BMW 5er-Touring 4x4 145-200 245/35R19 T93 A12 A14 A21
560X A56 Car S04
e1*2001/116*0322*..
BMW 6er-Reihe 230, 235 225/45R19 T96 A12 A14 A21
6C 230, 235 235/40R19 T96 Cbo Cpe L06
e1*2007/46*0562*.. 230-330 245/40R19 T94 V19 S01
BMW M135i /M140i 235-250 225/35R19 K1a K5b R02 T88 A01 A12 A14
1K2/1K4 235-250 245/30R19 K1c K2c K5d K5i K6i K7a K8e T89 A21 A57 Flh
e1*2007/46*0273*04-.. V19 S01
e1*2007/46*0283*04-..
- incl. Facelift 2015
BMW M235i /M240i 240, 250 225/35R19 K1a K5b R02 A01 A12 A14
1C 240, 250 245/30R19 K1c K2c K5d K5i K6i K7a K8e T89 A21 A57 Cbo
e1*2007/46*0277*08-.. Cpe V19 S01
BMW X1 85-190 225/40R19 T89 T93 A12 A14 A21
X1, X-N1, X1-N1 85-190 235/35R19 T91 S04
e1*2007/46*0275*..;
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-210 235/45R19 A91 R37 T95 T99 149 A14 A21 B90
X3, X-N1 100-230 245/45R19 A12 149 S01
e1*2007/46*0512*..;
e1*2007/46*0454*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-210 235/45R19 T95 T99 A10 A14 A21
X83 100-210 245/40R19 T94 T98 S06
e1*2001/116*0249*..
BMW X4 100-210 235/45R19 A91 R37 T95 T99 149 A14 A21 B90
X3, X-N1 100-230 245/45R19 A12 149 S01
e1*2007/46*
0512*11-.., 0454*13-..
BMW X4 100-210 235/45R19 A91 R37 T95 T99 149 A14 A21 B90
X3, X-N1 100-230 245/45R19 A12 149 KMV S01
e1*2007/46*
0512*11-.., 0454*13-..
- mit M-Paket -
Verbreiterungen
BMW X5 135-235 255/45R19 R37 T00 149 A07 A12 A14
X53 135-235 255/50R19 A01 K1a K41 149 A21 S05
e1*98/14*0153*..,
e1*2001/116*0153*..
BMW Z3 141-170 225/35R19 K41 K43 K45 K71 A01 A12 A14
R/C 85-110 225/35R19 K2b K41 K42 K43 K45 K46 K71 A21 K1c LK6
e1*93/81*0029*.., 85-125 225/35R19 K41 K43 K45 K71 Z3N S02
e1*98/14*0029*..
BMW Z4 110-195 225/35R19 K14 K1a K2b A01 A12 A14
Z85 110-195 235/35R19 G01 K14 K1c K2b K41 A21 Cbo Cpe
e1*2001/116*0219*.. 110-195 245/30R19 K14 K1c K2b V19 S02
Mini Countryman 66-140 225/35R19 K1a K1b K2a K2b T88 A01 A12 A14
UKL/X, -/N1 66-140 225/40R19 K1a K1b K2a K2b K6v A21 A57 Y85
e1*2007/46*0496*..; 66-140 235/35R19 K1c K2c K6v S03
e24*2007/46*0023*..
- One, Cooper, -/D/-S/-
SD
Mini Countryman JCW 160 225/35R19 K1a K1b K2a K2b T88 A01 A12 A14
UKL/X 160 225/40R19 K1a K1b K2a K2b K6v A21 A56 Y85
e1*2007/46*0496*.. 160 235/35R19 K1c K2c K6v S03
- John Cooper Works
Mini Paceman 82-140 225/35R19 K1a K1b K2a K2b T88 A01 A12 A14
UKL-C/X 82-140 225/40R19 K1a K1b K2a K2b K6v A21 A57 Cpe
e1*2007/46*0563*..; 82-140 235/35R19 K1c K2c K6v S03
- Cooper -/D/-S/-SD
Mini Paceman JCW 160 225/35R19 K1a K1b K2a K2b T88 A01 A12 A14
UKL-C/X 160 225/40R19 K1a K1b K2a K2b K6v A21 A56 S03
e1*2007/46*0563*.. 160 235/35R19 K1c K2c K6v
- John Cooper Works
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa

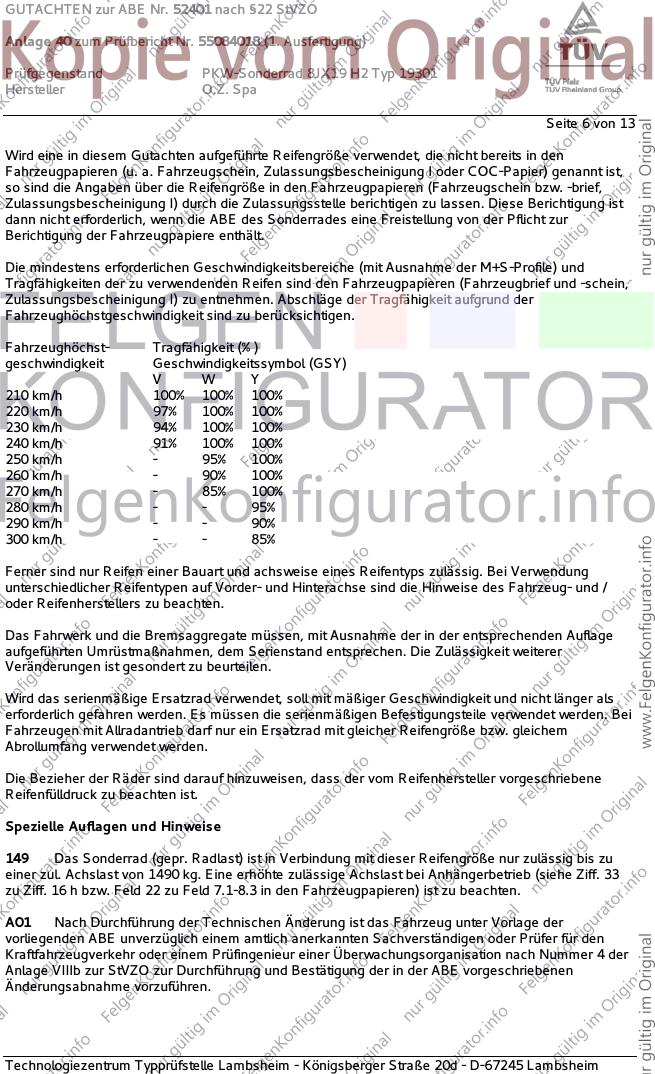

Seite 6 von 13
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa

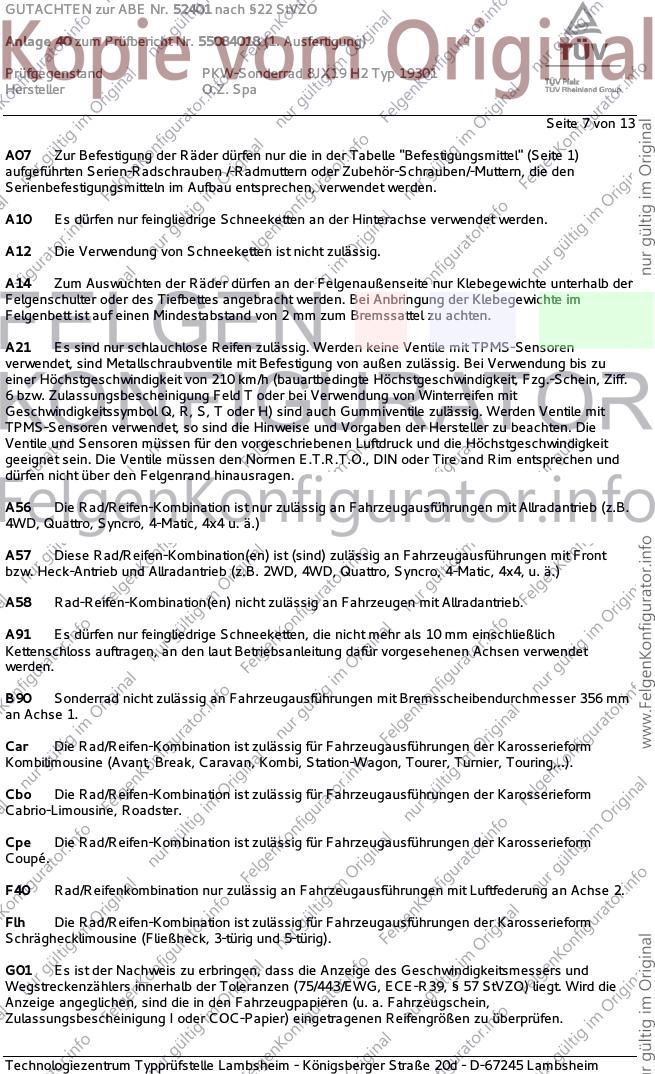

Seite 7 von 13
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 8 von 13
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 9 von 13
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 10 von 13
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 11 von 13
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 12 von 13
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Oktober 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52401 nach §22 StVZO
Anlage 40 zum Prüfbericht Nr. 55084018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ 19301
Hersteller O.Z. Spa
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum August 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Oktober 2018
Pohl 00306594.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
