GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

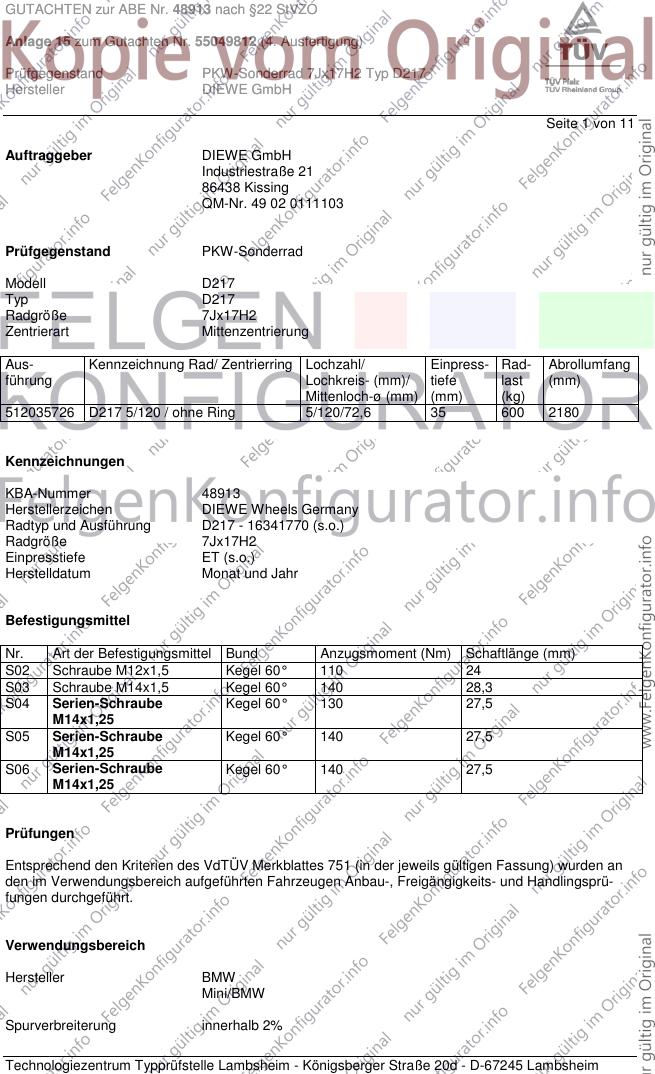

Seite 1 von 11
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D217
Typ D217
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
512035726 D217 5/120 / ohne Ring 5/120/72,6 35 600 2180
Kennzeichnungen
KBA-Nummer 48913
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D217 - 16341770 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M14x1,5 Kegel 60° 140 28,3
S04 Serien-Schraube Kegel 60° 130 27,5
M14x1,25
S05 Serien-Schraube Kegel 60° 140 27,5
M14x1,25
S06 Serien-Schraube Kegel 60° 140 27,5
M14x1,25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

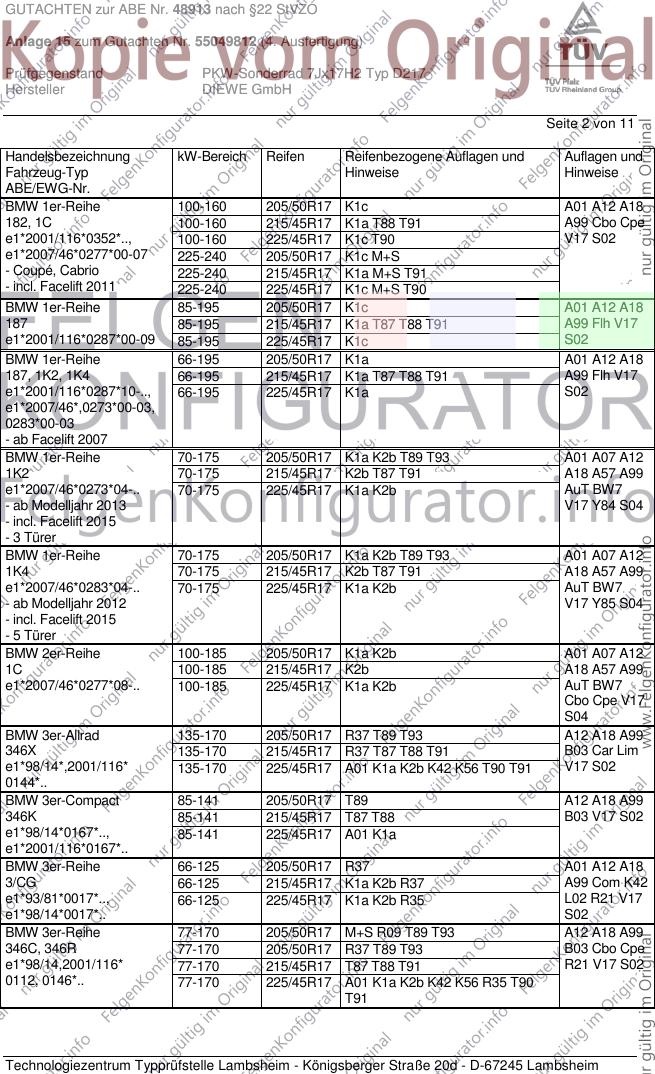

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1c A01 A12 A18
182, 1C 100-160 215/45R17 K1a T88 T91 A99 Cbo Cpe
e1*2001/116*0352*.., 100-160 225/45R17 K1c T90 V17 S02
e1*2007/46*0277*00-07 225-240 205/50R17 K1c M+S
- Coupé, Cabrio 225-240 215/45R17 K1a M+S T91
- incl. Facelift 2011 225-240 225/45R17 K1c M+S T90
BMW 1er-Reihe 85-195 205/50R17 K1c A01 A12 A18
187 85-195 215/45R17 K1a T87 T88 T91 A99 Flh V17
e1*2001/116*0287*00-09 85-195 225/45R17 K1c S02
BMW 1er-Reihe 66-195 205/50R17 K1a A01 A12 A18
187, 1K2, 1K4 66-195 215/45R17 K1a T87 T88 T91 A99 Flh V17
e1*2001/116*0287*10-.., 66-195 225/45R17 K1a S02
e1*2007/46*,0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 205/50R17 K1a K2b T89 T93 A01 A07 A12
1K2 70-175 215/45R17 K2b T87 T91 A18 A57 A99
e1*2007/46*0273*04-.. 70-175 225/45R17 K1a K2b AuT BW7
- ab Modelljahr 2013 V17 Y84 S04
- incl. Facelift 2015
- 3 Türer
BMW 1er-Reihe 70-175 205/50R17 K1a K2b T89 T93 A01 A07 A12
1K4 70-175 215/45R17 K2b T87 T91 A18 A57 A99
e1*2007/46*0283*04-.. 70-175 225/45R17 K1a K2b AuT BW7
- ab Modelljahr 2012 V17 Y85 S04
- incl. Facelift 2015
- 5 Türer
BMW 2er-Reihe 100-185 205/50R17 K1a K2b A01 A07 A12
1C 100-185 215/45R17 K2b A18 A57 A99
e1*2007/46*0277*08-.. 100-185 225/45R17 K1a K2b AuT BW7
Cbo Cpe V17
S04
BMW 3er-Allrad 135-170 205/50R17 R37 T89 T93 A12 A18 A99
346X 135-170 215/45R17 R37 T87 T88 T91 B03 Car Lim
e1*98/14*,2001/116* 135-170 225/45R17 A01 K1a K2b K42 K56 T90 T91 V17 S02
0144*..
BMW 3er-Compact 85-141 205/50R17 T89 A12 A18 A99
346K 85-141 215/45R17 T87 T88 B03 V17 S02
e1*98/14*0167*.., 85-141 225/45R17 A01 K1a
e1*2001/116*0167*..
BMW 3er-Reihe 66-125 205/50R17 R37 A01 A12 A18
3/CG 66-125 215/45R17 K1a K2b R37 A99 Com K42
e1*93/81*0017*.., 66-125 225/45R17 K1a K2b R35 L02 R21 V17
e1*98/14*0017*.. S02
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A12 A18 A99
346C, 346R 77-170 205/50R17 R37 T89 T93 B03 Cbo Cpe
e1*98/14,2001/116* 77-170 215/45R17 T87 T88 T91 R21 V17 S02
0112, 0146*.. 77-170 225/45R17 A01 K1a K2b K42 K56 R35 T90
T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 M+S R09 T89 T93 A12 A18 A99
346L 77-170 205/50R17 T89 T93 B03 Car Lim
e1*97/27*0097*.., 77-170 215/45R17 T87 T88 T91 R21 V17 S02
e1*98/14*0097*.. 77-170 225/45R17 A01 K1a K2b K42 K56 T90 T91
BMW 3er-Reihe 85-160 205/50R17 A10 R37 T89 T93 A18 A99 B03
390L, -/X 85-160 225/45R17 A10 T90 T91 T93 T94 Car Lim V17
e1*2001/116*0308*00-08, S02
0344*00-05
BMW 3er-Reihe 85-160 205/50R17 A10 T89 T93 A18 A99 B03
390L, -/X, 3L, 3K, 3K-N1 85-160 225/45R17 A10 T91 T94 Car Lim V17
e1*2001/116* S02
0308*09-..,0344*06-..
e1*2007/46*0314*00-04;
0315*00-05;e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/50R17 A10 M+S R37 T89 T93 A18 A99 B03
392C, 390X, 3C 90-147 225/45R17 A10 M+S T90 T91 Cbo Cpe V17
e1*2001/116*0346*.., S02
e1*2001/116*0344*..;
e1*2007/46*0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 205/50R17 R37 A01 A12 A18
3B, 3/B 75-142 215/45R17 K1a K2b R35 R37 T87 T88 A99 Cbo Cpe
F920, 75-142 225/45R17 K1a K2b R35 R37 K42 L02 R21
e1*93/81*0016*.. V17 S02
BMW 3er-Reihe 66-142 205/50R17 R37 T89 T93 A01 A12 A18
3C, 3/C 66-142 215/45R17 K1a K2b R35 R37 T87 T88 T91 A99 Car K42
F547, 66-142 225/45R17 K1a K2b R35 R37 L02 Lim R21
e1*93/81*0015*.. V17 S02
BMW 3er-Reihe 85-151 205/50R17 A11 T89 T93 A07 A18 A57
3L 85-151 205/55R17 A11 T91 129 A99 BW7 Lim
e1*2007/46*0314*05-.. 85-151 215/50R17 A11 T91 131 V17 S04
- ab Modell 2012 85-151 215/55R17 A11 128
- incl. Facelift 2015 85-151 225/45R17 A11 T91
85-151 225/50R17 A32 129
85-151 235/50R17 A01 A12 K2b 128
BMW 3er-Touring 85-151 205/50R17 A11 T93 133 A07 A18 A57
3K, 3K-N1 85-151 205/55R17 A11 T91 129 A99 BW7 Car
e1*2007/46*0315*06-.. 85-151 215/50R17 A11 T91 131 V17 S04
e24*2007/46*0022*03- 85-151 215/55R17 A11 128
- ab Modell 2013 85-151 225/45R17 A11 T91 134
- incl. Facelift 2015 85-151 225/50R17 A32 129
85-151 235/50R17 A01 A12 K2b 128
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

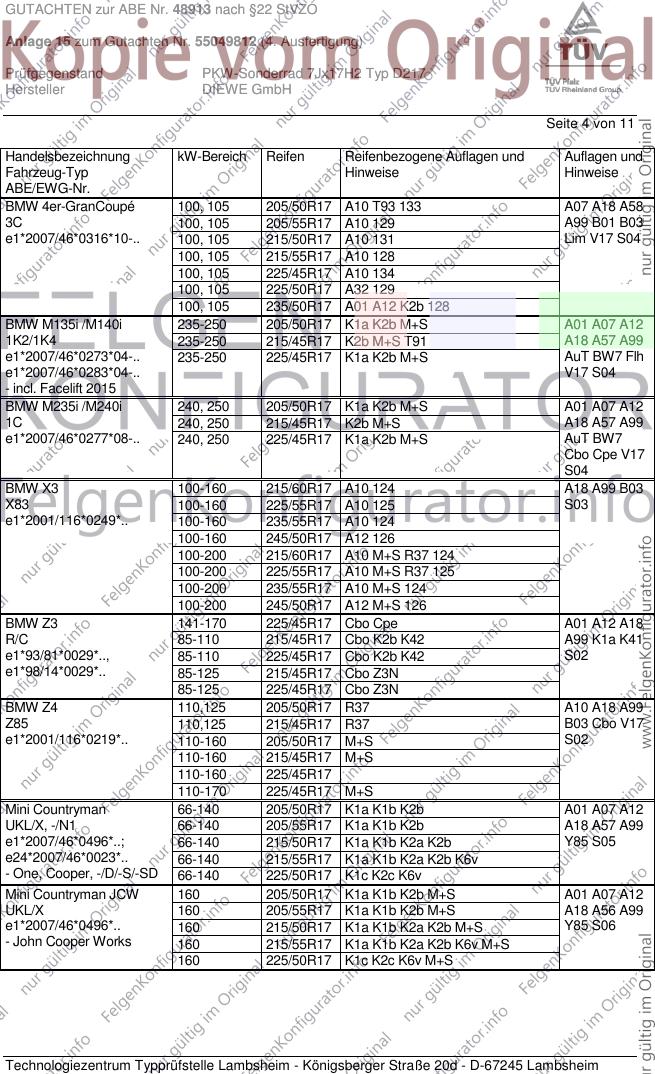

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 4er-GranCoupé 100, 105 205/50R17 A10 T93 133 A07 A18 A58
3C 100, 105 205/55R17 A10 129 A99 B01 B03
e1*2007/46*0316*10-.. 100, 105 215/50R17 A10 131 Lim V17 S04
100, 105 215/55R17 A10 128
100, 105 225/45R17 A10 134
100, 105 225/50R17 A32 129
100, 105 235/50R17 A01 A12 K2b 128
BMW M135i /M140i 235-250 205/50R17 K1a K2b M+S A01 A07 A12
1K2/1K4 235-250 215/45R17 K2b M+S T91 A18 A57 A99
e1*2007/46*0273*04-.. 235-250 225/45R17 K1a K2b M+S AuT BW7 Flh
e1*2007/46*0283*04-.. V17 S04
- incl. Facelift 2015
BMW M235i /M240i 240, 250 205/50R17 K1a K2b M+S A01 A07 A12
1C 240, 250 215/45R17 K2b M+S A18 A57 A99
e1*2007/46*0277*08-.. 240, 250 225/45R17 K1a K2b M+S AuT BW7
Cbo Cpe V17
S04
BMW X3 100-160 215/60R17 A10 124 A18 A99 B03
X83 100-160 225/55R17 A10 125 S03
e1*2001/116*0249*.. 100-160 235/55R17 A10 124
100-160 245/50R17 A12 126
100-200 215/60R17 A10 M+S R37 124
100-200 225/55R17 A10 M+S R37 125
100-200 235/55R17 A10 M+S 124
100-200 245/50R17 A12 M+S 126
BMW Z3 141-170 225/45R17 Cbo Cpe A01 A12 A18
R/C 85-110 215/45R17 Cbo K2b K42 A99 K1a K41
e1*93/81*0029*.., 85-110 225/45R17 Cbo K2b K42 S02
e1*98/14*0029*.. 85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo Z3N
BMW Z4 110,125 205/50R17 R37 A10 A18 A99
Z85 110,125 215/45R17 R37 B03 Cbo V17
e1*2001/116*0219*.. 110-160 205/50R17 M+S S02
110-160 215/45R17 M+S
110-160 225/45R17
110-170 225/45R17 M+S
Mini Countryman 66-140 205/50R17 K1a K1b K2b A01 A07 A12
UKL/X, -/N1 66-140 205/55R17 K1a K1b K2b A18 A57 A99
e1*2007/46*0496*..; 66-140 215/50R17 K1a K1b K2a K2b Y85 S05
e24*2007/46*0023*.. 66-140 215/55R17 K1a K1b K2a K2b K6v
- One, Cooper, -/D/-S/-SD 66-140 225/50R17 K1c K2c K6v
Mini Countryman JCW 160 205/50R17 K1a K1b K2b M+S A01 A07 A12
UKL/X 160 205/55R17 K1a K1b K2b M+S A18 A56 A99
e1*2007/46*0496*.. 160 215/50R17 K1a K1b K2a K2b M+S Y85 S06
- John Cooper Works 160 215/55R17 K1a K1b K2a K2b K6v M+S
160 225/50R17 K1c K2c K6v M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

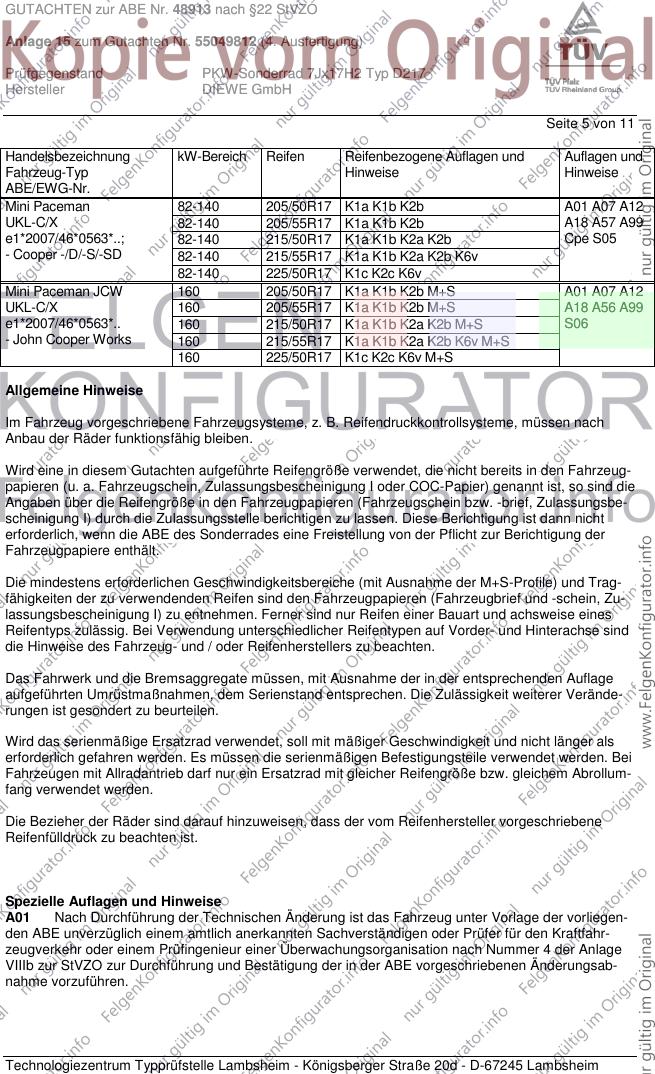

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Paceman 82-140 205/50R17 K1a K1b K2b A01 A07 A12
UKL-C/X 82-140 205/55R17 K1a K1b K2b A18 A57 A99
e1*2007/46*0563*..; 82-140 215/50R17 K1a K1b K2a K2b Cpe S05
- Cooper -/D/-S/-SD 82-140 215/55R17 K1a K1b K2a K2b K6v
82-140 225/50R17 K1c K2c K6v
Mini Paceman JCW 160 205/50R17 K1a K1b K2b M+S A01 A07 A12
UKL-C/X 160 205/55R17 K1a K1b K2b M+S A18 A56 A99
e1*2007/46*0563*.. 160 215/50R17 K1a K1b K2a K2b M+S S06
- John Cooper Works 160 215/55R17 K1a K1b K2a K2b K6v M+S
160 225/50R17 K1c K2c K6v M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH
Seite 6 von 11

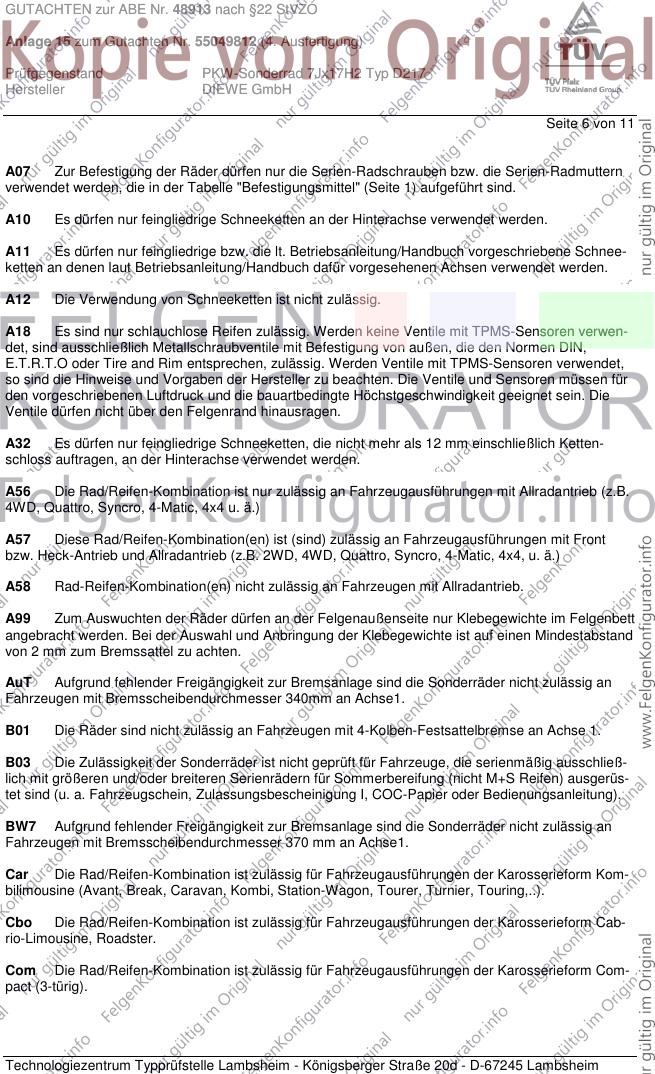

A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Com-
pact (3-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

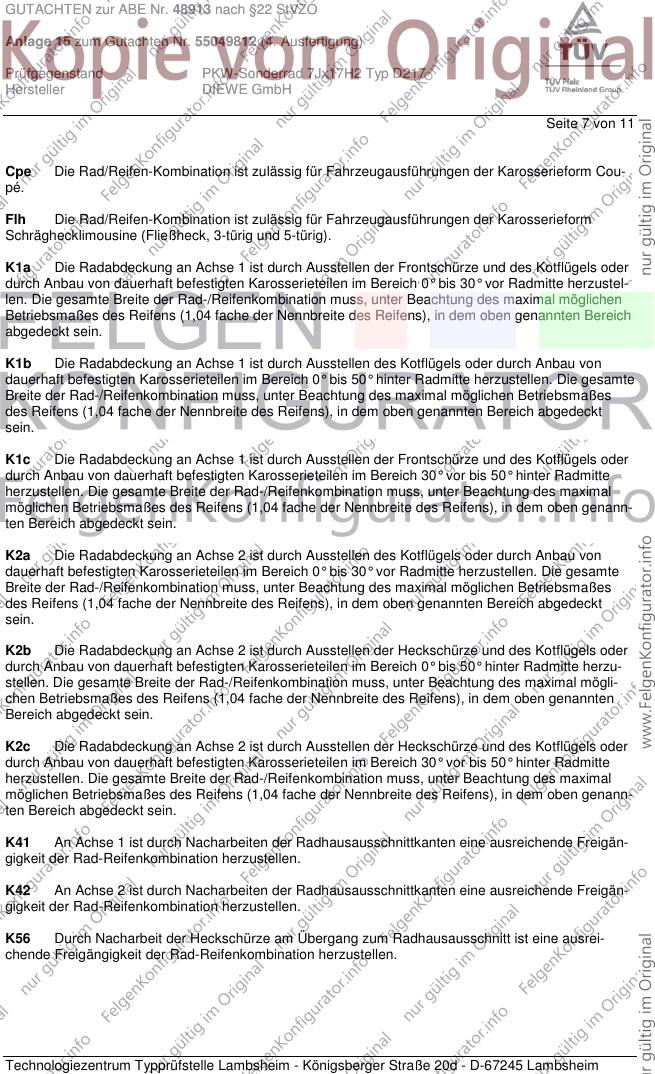

Seite 7 von 11
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

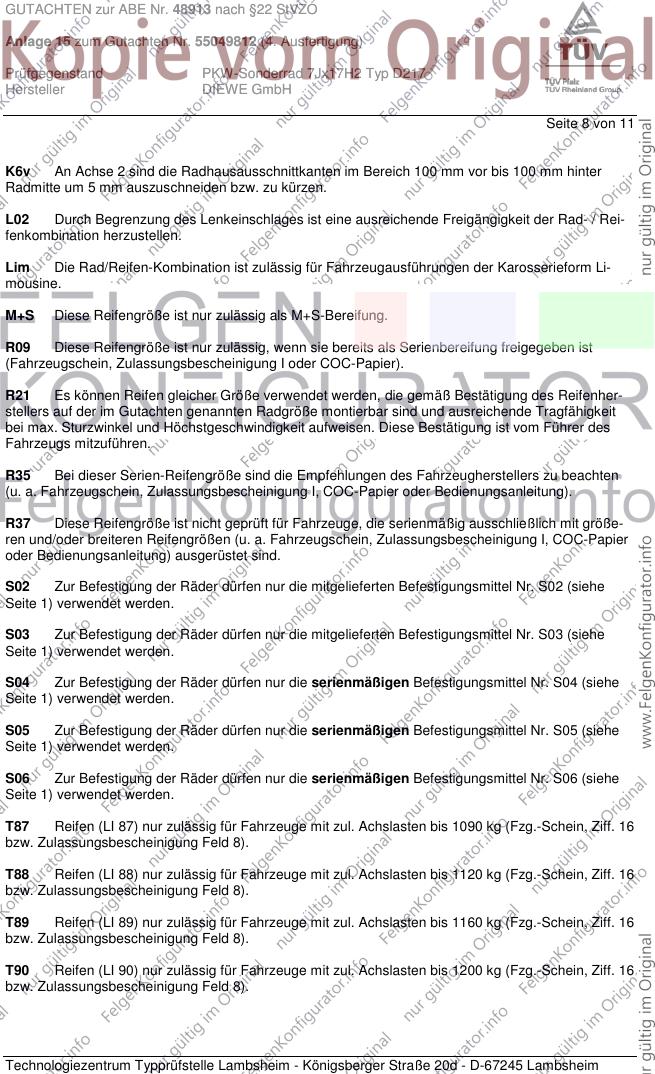

Seite 8 von 11
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

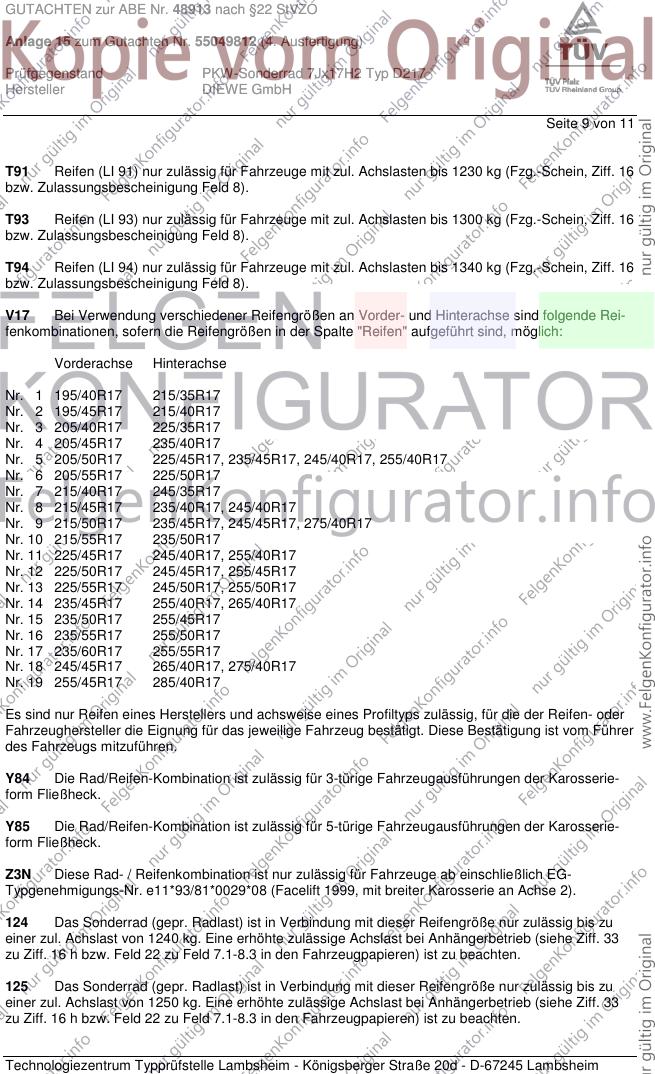

Seite 9 von 11
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

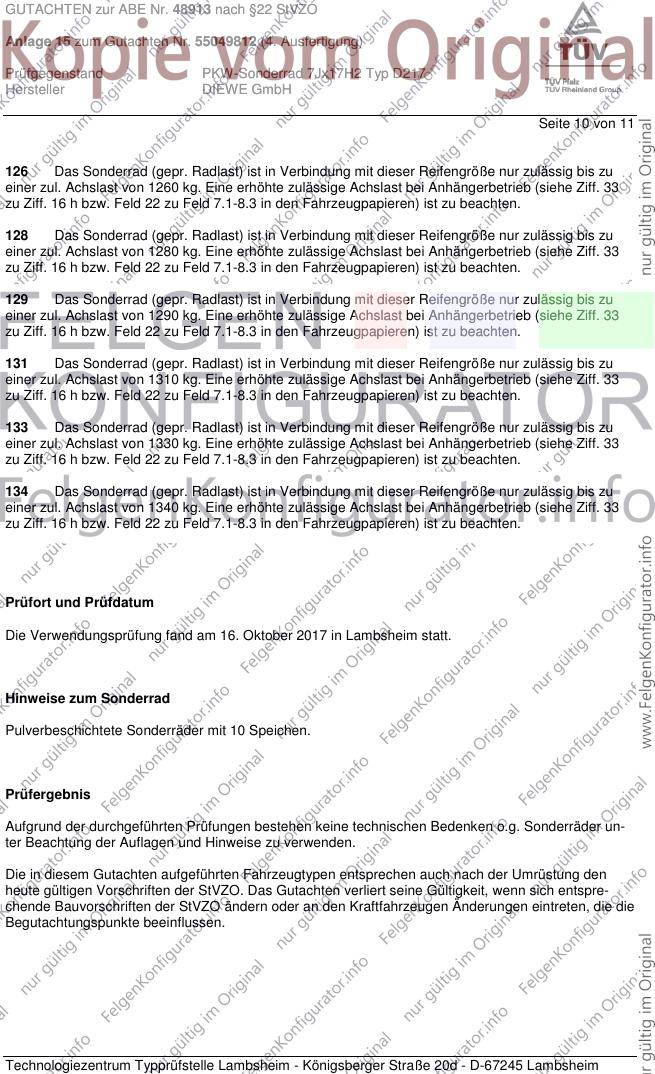

Seite 10 von 11
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Oktober 2017 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 10 Speichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55049812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

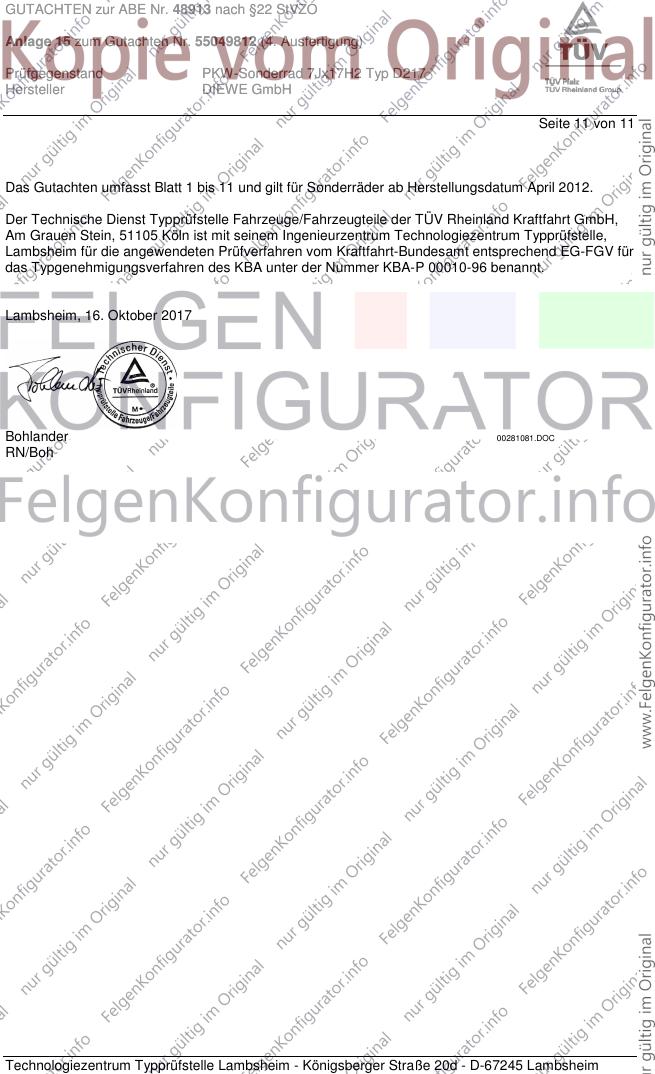

Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Oktober 2017
Bohlander 00281081.DOC
RN/Boh
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
