Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 1 von 26
Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
I2BX I2BX ohne 72,6 800 2300 01/18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : M85
Zubehör : Serie
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : X1; X1-N1; X-N1; (Nur BMW X1)
Zubehör : Serie
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : 187; 1K4; 1K2; (1K2 / 1K4 nur bis Nachtrag 03)
Zubehör : Serie
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : 3K-N1; 392C; 390L; 560X; 187; ZR; 3L; 1C; Z89; 390X; 3C;
182; 3K
Zubehör : Serie
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : K-N1; GT
Zubehör : Serie
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : X-N1; X3; (Nur BMW X3, BMWX4)
Zubehör : Serie
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 3L; (nur BMW 3er (F30) ab 2012)
Zubehör : Serie
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 3K-N1; 3K; (nur BMW 3er (F31) ab 2012)
Zubehör : Serie
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 1K4; 1K2; (1K2 / 1K4 ab Nachtrag 04)
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 2 von 26
Zubehör : Serie
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad, für
Typ : 3C; UKL-N1; UKL-C/X; 5K; 1C; 5L; GT; 6C; 3-V; K-N1; UKL/X
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M85; ZR; Z89; 1C; 182; 187; 3C; 3K; 3K-N1; 3L;
390L; 390X; 392C; 560X
120 Nm ( Nur BMW X1 ) für Typ : X-N1; X1; X1-N1
120 Nm ( Radschrauben M12x1,5 ) für Typ : 1K2; 1K4; 187
140 Nm für Typ : GT; K-N1; UKL-C/X; UKL-N1; UKL/X; 1C; 3C; 3-V;
5K; 5L; 6C
140 Nm ( Nur BMW X3, BMWX4 ) für Typ : X-N1; X3
140 Nm ( Radschrauben M14x1,25 ) für Typ : 1K2; 1K4; 3K; 3K-N1;
3L
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 265 225/40R19 89Y GA4; 57E BMW 3er (F31) ab
2012;
3K-N1 e24*2007/46*0022*.. 225/40R19 93Y 11A; 248 Ab
235/35R19 91Y 11A; 24J; 248; 27I; e24*2007/46*0022*03;
5GG Ab
e1*2007/46*0315*06;
245/35R19 93 11A; 22M; 22P; 24J; Radschraube
24M; 26P; 27H; 27I M14x1,25;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 512; 6AA;
6AZ; 71K; 721; 725;
73C; 74D; 77E
3L e1*2007/46*0314*.. 85 - 265 225/40R19 93 GA4; 11A; 248 BMW 3er (F30) ab
2012;
235/35R19 91Y 11A; 24J; 248; 27I; Ab
5GG e1*2007/46*0314*05;
inkl. 330e
245/35R19 93 11A; 22P; 24J; 248; iPerformance;
26P; 27H Limousine; Stufenheck;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 6AZ;
71K; 721; 725; 73C;
74D; 77E
3-V e1*2007/46*0559*.. 100 - 265 225/40R19 93Y XFC ab
e1*2007/46*0559*01;
225/45R19 GA8; XFB; 51G Allradantrieb;
235/40R19 96 XFD; 67H Heckantrieb;
235/45R19 99 67K 10B; 11B; 11G; 11H;
12A; 51A; 573; 6AZ;
71K; 721; 725; 73C;
74D; 77E

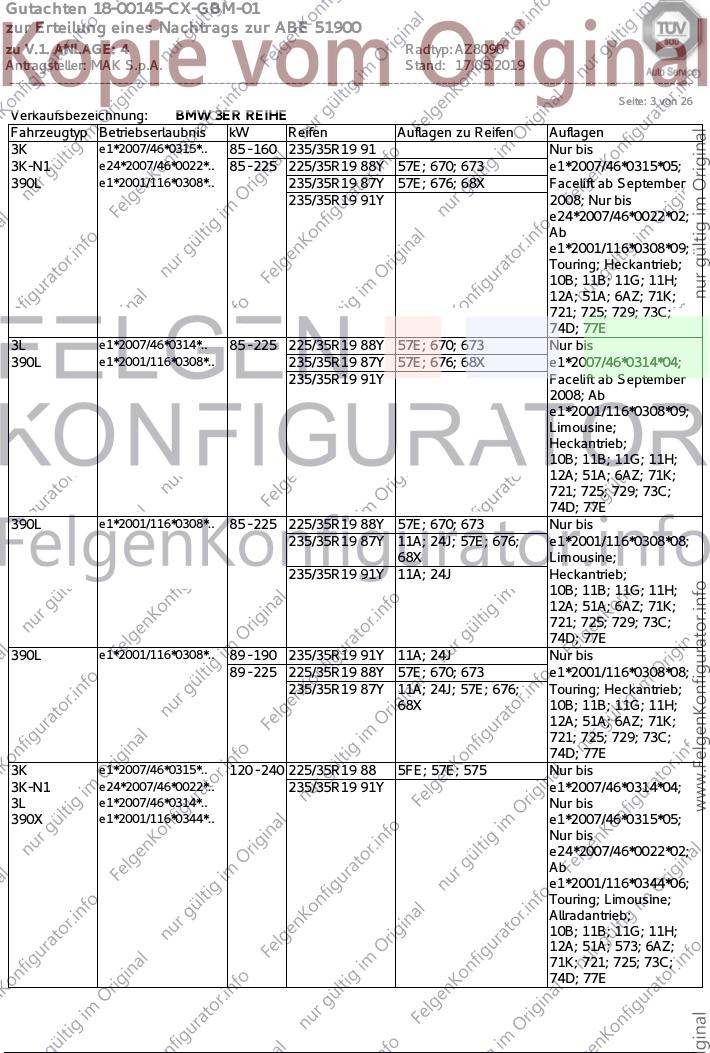

Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 3 von 26
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 160 235/35R19 91 Nur bis
3K-N1 e24*2007/46*0022*.. 85 - 225 225/35R19 88Y 57E; 670; 673 e1*2007/46*0315*05;
390L e1*2001/116*0308*.. 235/35R19 87Y 57E; 676; 68X Facelift ab September
235/35R19 91Y 2008; Nur bis
e24*2007/46*0022*02;
Ab
e1*2001/116*0308*09;
Touring; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
3L e1*2007/46*0314*.. 85 - 225 225/35R19 88Y 57E; 670; 673 Nur bis
390L e1*2001/116*0308*.. 235/35R19 87Y 57E; 676; 68X e1*2007/46*0314*04;
235/35R19 91Y Facelift ab September
2008; Ab
e1*2001/116*0308*09;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
390L e1*2001/116*0308*.. 85 - 225 225/35R19 88Y 57E; 670; 673 Nur bis
235/35R19 87Y 11A; 24J; 57E; 676; e1*2001/116*0308*08;
68X Limousine;
235/35R19 91Y 11A; 24J Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
390L e1*2001/116*0308*.. 89 - 190 235/35R19 91Y 11A; 24J Nur bis
89 - 225 225/35R19 88Y 57E; 670; 673 e1*2001/116*0308*08;
235/35R19 87Y 11A; 24J; 57E; 676; Touring; Heckantrieb;
68X 10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
3K e1*2007/46*0315*.. 120 - 240 225/35R19 88 5FE; 57E; 575 Nur bis
3K-N1 e24*2007/46*0022*.. 235/35R19 91Y e1*2007/46*0314*04;
3L e1*2007/46*0314*.. Nur bis
390X e1*2001/116*0344*.. e1*2007/46*0315*05;
Nur bis
e24*2007/46*0022*02;
Ab
e1*2001/116*0344*06;
Touring; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 6AZ;
71K; 721; 725; 73C;
74D; 77E
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 4 von 26
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 120 - 200 235/35R19 91 11A; 24J bis
390X e1*2001/116*0344*.. 120 - 225 225/35R19 88 AFQ; 11A; 24J; 57E e1*2007/46*0316*07;
235/35R19 91 11A; 24J; 57E; 990 Coupe; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
390X e1*2001/116*0344*.. 155 - 190 225/35R19 88 11A; 24J; 57E; 575 Nur bis
235/35R19 91 11A; 24J e1*2001/116*0344*05;
155 - 225 225/35R19 88Y 11A; 24J; 57E; 575 Touring; Limousine;
235/35R19 87Y 11A; 24J; 5ET; 57E; Allradantrieb;
990 10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
3C e1*2007/46*0316*.. 90 - 200 235/35R19 91 11A; 24J bis
392C e1*2001/116*0346*.. 90 - 225 225/35R19 88W 57E; 575; 670; 673 e1*2007/46*0316*07;
235/35R19 87Y 11A; 24J; 5ET; 57E; Coupe; Heckantrieb;
671; 676; 68X 10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
3C e1*2007/46*0316*.. 105 - 200 235/35R19 91Y 11A; 24J bis
392C e1*2001/116*0346*.. 105 - 225 225/35R19 88W 57E; 575; 670; 673 e1*2007/46*0316*07;
235/35R19 87Y 11A; 24J; 5ET; 57E; Cabrio; Heckantrieb;
671; 676; 68X 10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
Verkaufsbezeichnung: BMW 4ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 100 - 265 225/40R19 93W GA4; 11A; 248 4er Gran Coupe (F36);
235/35R19 91Y 11A; 245; 248 ab
e1*2007/46*0316*10;
245/35R19 93W 11A; 22M; 24J; 248; Allradantrieb;
26P; 27H; 27I Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AA; 6AZ;
71K; 721; 725; 73C;
74D; 77E
3C e1*2007/46*0316*.. 120 - 265 225/40R19 93Y GA4; 11A; 248 ab
e1*2007/46*0316*09;
235/35R19 91Y 11A; 245; 248; 5GG 4er Cabrio (F33);
245/35R19 93Y 11A; 22M; 24J; 248; Cabrio; Allradantrieb;
26P; 27H; 27I Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AA; 6AZ;
71K; 721; 725; 73C;
74D; 77E
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

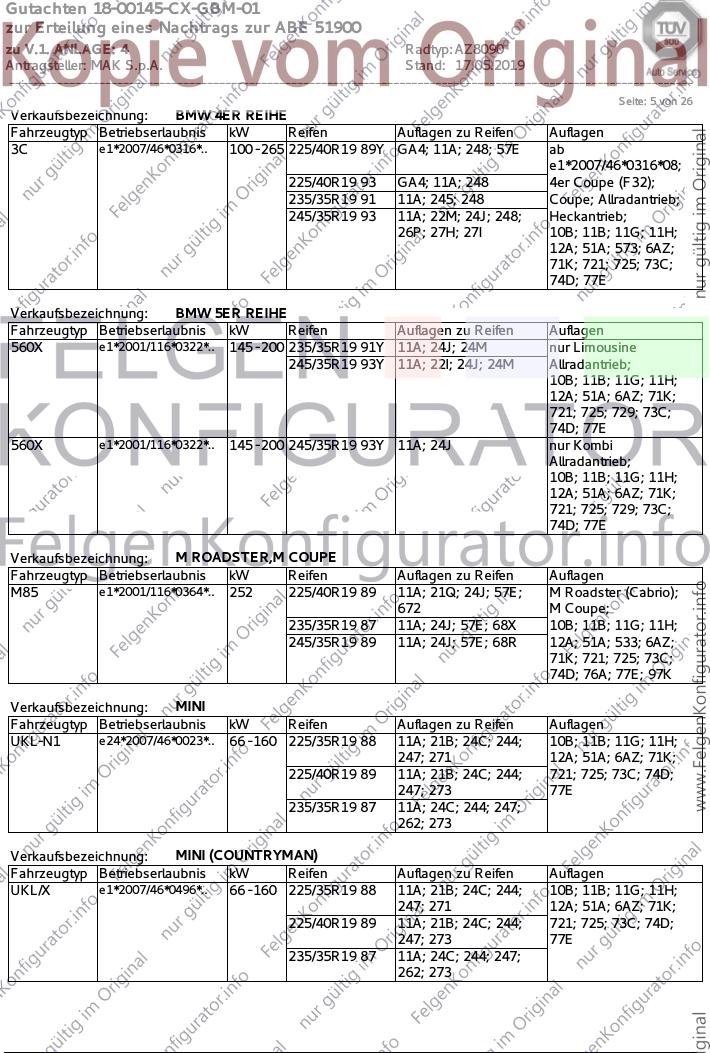

Seite: 5 von 26
Verkaufsbezeichnung: BMW 4ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 100 - 265 225/40R19 89Y GA4; 11A; 248; 57E ab
e1*2007/46*0316*08;
225/40R19 93 GA4; 11A; 248 4er Coupe (F32);
235/35R19 91 11A; 245; 248 Coupe; Allradantrieb;
245/35R19 93 11A; 22M; 24J; 248; Heckantrieb;
26P; 27H; 27I 10B; 11B; 11G; 11H;
12A; 51A; 573; 6AZ;
71K; 721; 725; 73C;
74D; 77E
Verkaufsbezeichnung: BMW 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
560X e1*2001/116*0322*.. 145 - 200 235/35R19 91Y 11A; 24J; 24M nur Limousine
245/35R19 93Y 11A; 22I; 24J; 24M Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
560X e1*2001/116*0322*.. 145 - 200 245/35R19 93Y 11A; 24J nur Kombi
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 77E
Verkaufsbezeichnung: M ROADSTER,M COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M85 e1*2001/116*0364*.. 252 225/40R19 89 11A; 21Q; 24J; 57E; M Roadster (Cabrio);
672 M Coupe;
235/35R19 87 11A; 24J; 57E; 68X 10B; 11B; 11G; 11H;
245/35R19 89 11A; 24J; 57E; 68R 12A; 51A; 533; 6AZ;
71K; 721; 725; 73C;
74D; 76A; 77E; 97K
Verkaufsbezeichnung: MINI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-N1 e24*2007/46*0023*.. 66 - 160 225/35R19 88 11A; 21B; 24C; 244; 10B; 11B; 11G; 11H;
247; 271 12A; 51A; 6AZ; 71K;
225/40R19 89 11A; 21B; 24C; 244; 721; 725; 73C; 74D;
247; 273 77E
235/35R19 87 11A; 24C; 244; 247;
262; 273
Verkaufsbezeichnung: MINI (COUNTRYMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL/X e1*2007/46*0496*.. 66 - 160 225/35R19 88 11A; 21B; 24C; 244; 10B; 11B; 11G; 11H;
247; 271 12A; 51A; 6AZ; 71K;
225/40R19 89 11A; 21B; 24C; 244; 721; 725; 73C; 74D;
247; 273 77E
235/35R19 87 11A; 24C; 244; 247;
262; 273
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 6 von 26
Verkaufsbezeichnung: MINI (PACEMAN)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UKL-C/X e1*2007/46*0563*.. 66 - 160 225/35R19 88 11A; 21B; 24C; 244; ab
247; 271 e1*2007/46*0563*01;
10B; 11B; 11G; 11H;
225/40R19 89 11A; 21B; 24C; 244; 12A; 51A; 6AZ; 71K;
247; 273 721; 725; 73C; 74D;
235/35R19 87 11A; 24C; 244; 247; 77E
262; 273
Verkaufsbezeichnung: X-REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1-N1 e24*2007/46*0024*.. 85 - 190 225/40R19 GA4; 51G; 57E Nur BMW X1;
235/35R19 91W 11A; 245; 248; 51J Allradantrieb;
245/35R19 93 11A; 21P; 22I; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 573; 6AZ;
71K; 721; 725; 729;
73C; 74D; 744; 77E
Verkaufsbezeichnung: X-REIHE (X1)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1 e1*2007/46*0275*.. 85 - 190 225/40R19 GA4; 51G; 57E Nur BMW X1;
235/35R19 91W 11A; 245; 248; 51J Allradantrieb;
245/35R19 93 11A; 21P; 22I; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 573; 6AZ;
71K; 721; 725; 729;
73C; 74D; 744; 77E
Verkaufsbezeichnung: X-REIHE (X1, X3, X4, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 85 - 190 225/40R19 GA4; 51G; 57E Nur BMW X1;
235/35R19 91W 11A; 245; 248; 51J Allradantrieb;
245/35R19 93 11A; 21P; 22I; 245; 248 Heckantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 573; 6AZ;
71K; 721; 725; 729;
73C; 74D; 744; 77E
X-N1 e1*2007/46*0454*.. 100 - 265 245/45R19 98 GAE; 11A; 245; 248 BMW X3; BMW X4;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74D;
77E
Verkaufsbezeichnung: X-REIHE (X3, X4)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X3 e1*2007/46*0512*.. 100 - 265 245/45R19 98 GAE; 11A; 245; 248 BMW X3; BMW X4;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 73C; 74D;
77E
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 7 von 26
Verkaufsbezeichnung: Z4/Z REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZR e1*2007/46*0373*.. 115 - 225 235/35R19 91 11A; 21N; 22I; 245; 248 Cabrio; Heckantrieb;
Z89 e1*2001/116*0499*.. 10B; 11B; 11G; 11H;
115 - 250 225/35R19 51G; 57E; 670; 673 12A; 51A; 6AZ; 71K;
235/35R19 87 11A; 21N; 245; 57E; 721; 725; 729; 73C;
676; 68X 74D; 77E; 97K
235/35R19 91 11A; 21N; 245; 57E;
676; 68X
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K2 e1*2007/46*0273*.. 70 - 250 225/35R19 88Y 11A; 22M; 241; 244; BMW 1er (F20 2011);
1K4 e1*2007/46*0283*.. 246; 247; 26B; 26N; BMW 1er (F21 2012);
27F; 5FM Ab
e1*2007/46*0283*04;
225/35R19 96Y 11A; 22M; 241; 244; Ab
246; 247; 26B; 26N; e1*2007/46*0273*04;
27F Kombilimousine;
235/35R19 91 11A; 22M; 241; 244; Allradantrieb;
246; 247; 26B; 26J; Heckantrieb;
27F; 54A 10B; 11B; 11G; 11H;
245/30R19 89 GA0; 11A; 22M; 24D; 12A; 51A; 6AA; 6AZ;
27F; 57F 71K; 721; 725; 73C;
74D; 77E
1C e1*2007/46*0277*.. 100 - 130 225/35R19 88W 11A; 21B; 21N; 22B; 1ER REIHE; bis
182 e1*2001/116*0352*.. 24C; 24D e1*2007/46*0277*07;
100 - 160 225/35R19 88Y 11A; 21B; 21N; 22B; Cabrio; Coupe;
24C; 24D Heckantrieb;
235/35R19 91 11A; 21B; 21J; 22B; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 6AZ; 71K;
100 - 240 215/35R19 85Y 11A; 21B; 21N; 24C; 721; 725; 729; 73C;
57E; 678 74D; 744; 76R; 77E
225/35R19 88W 11A; 21B; 21N; 24C;
57E; 670; 673; 677
235/35R19 87W 11A; 21B; 21J; 24C;
57E; 671; 68X
245/30R19 89Y 11A; 22B; 24D; 57F;
677; 678
1K2 e1*2007/46*0273*.. 66 - 195 225/35R19 88 11A; 21B; 22B; 22L; Nur bis
1K4 e1*2007/46*0283*.. 24C; 24D; 673 e1*2007/46*0283*03;
187 e1*2001/116*0287*.. 235/35R19 91 11A; 21B; 22B; 22L; Nur bis
24C; 24D; 671 e1*2007/46*0273*03;
Ab
e1*2001/116*0287*10;
Schrägheck 2-türig;
Schrägheck 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 744; 77E
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

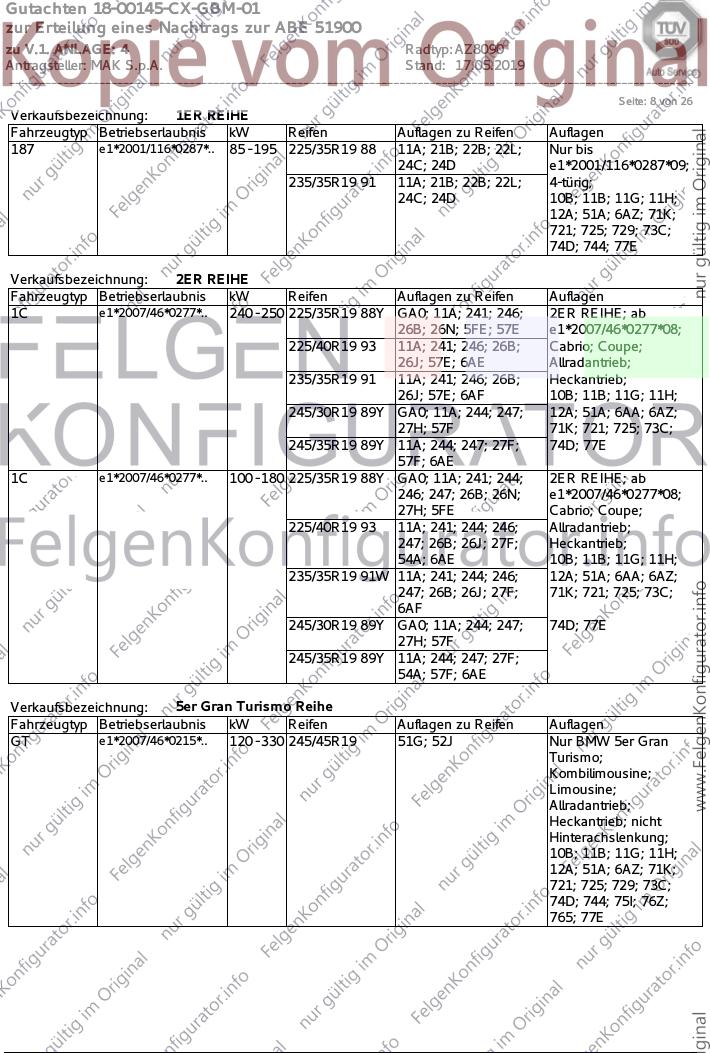

Seite: 8 von 26
Verkaufsbezeichnung: 1ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
187 e1*2001/116*0287*.. 85 - 195 225/35R19 88 11A; 21B; 22B; 22L; Nur bis
24C; 24D e1*2001/116*0287*09;
235/35R19 91 11A; 21B; 22B; 22L; 4-türig;
24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 744; 77E
Verkaufsbezeichnung: 2ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1C e1*2007/46*0277*.. 240 - 250 225/35R19 88Y GA0; 11A; 241; 246; 2ER REIHE; ab
26B; 26N; 5FE; 57E e1*2007/46*0277*08;
225/40R19 93 11A; 241; 246; 26B; Cabrio; Coupe;
26J; 57E; 6AE Allradantrieb;
235/35R19 91 11A; 241; 246; 26B; Heckantrieb;
26J; 57E; 6AF 10B; 11B; 11G; 11H;
245/30R19 89Y GA0; 11A; 244; 247; 12A; 51A; 6AA; 6AZ;
27H; 57F 71K; 721; 725; 73C;
245/35R19 89Y 11A; 244; 247; 27F; 74D; 77E
57F; 6AE
1C e1*2007/46*0277*.. 100 - 180 225/35R19 88Y GA0; 11A; 241; 244; 2ER REIHE; ab
246; 247; 26B; 26N; e1*2007/46*0277*08;
27H; 5FE Cabrio; Coupe;
225/40R19 93 11A; 241; 244; 246; Allradantrieb;
247; 26B; 26J; 27F; Heckantrieb;
54A; 6AE 10B; 11B; 11G; 11H;
235/35R19 91W 11A; 241; 244; 246; 12A; 51A; 6AA; 6AZ;
247; 26B; 26J; 27F; 71K; 721; 725; 73C;
6AF
245/30R19 89Y GA0; 11A; 244; 247; 74D; 77E
27H; 57F
245/35R19 89Y 11A; 244; 247; 27F;
54A; 57F; 6AE
Verkaufsbezeichnung: 5er Gran Turismo Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GT e1*2007/46*0215*.. 120 - 330 245/45R19 51G; 52J Nur BMW 5er Gran
Turismo;
Kombilimousine;
Limousine;
Allradantrieb;
Heckantrieb; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 744; 75I; 76Z;
765; 77E
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

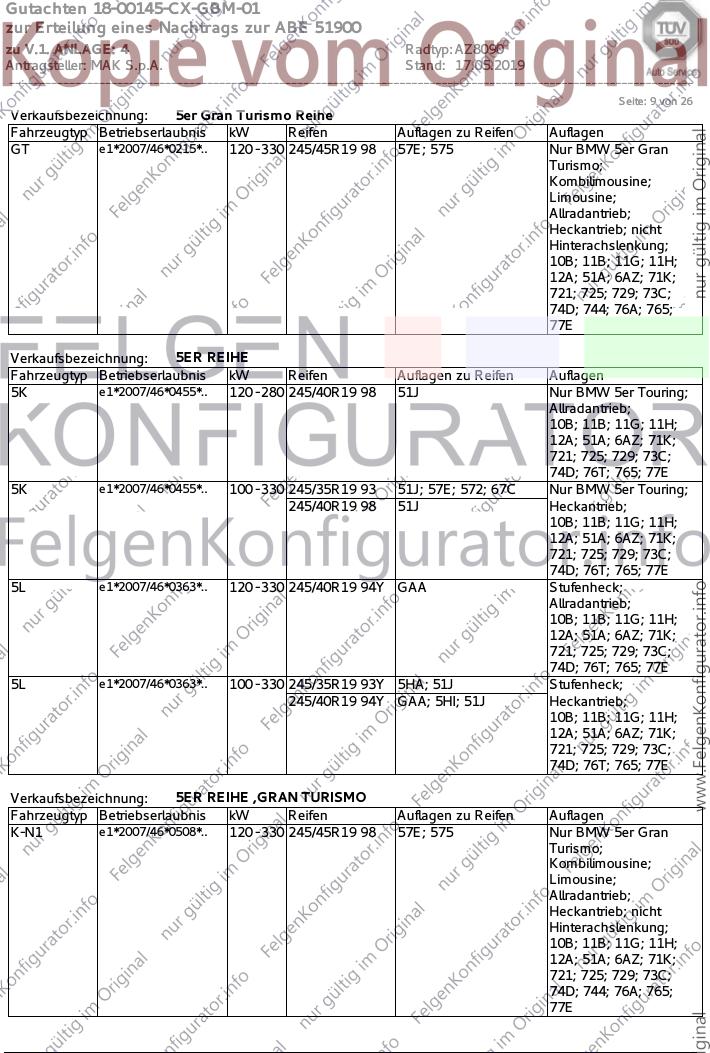

Seite: 9 von 26
Verkaufsbezeichnung: 5er Gran Turismo Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GT e1*2007/46*0215*.. 120 - 330 245/45R19 98 57E; 575 Nur BMW 5er Gran
Turismo;
Kombilimousine;
Limousine;
Allradantrieb;
Heckantrieb; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 744; 76A; 765;
77E
Verkaufsbezeichnung: 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5K e1*2007/46*0455*.. 120 - 280 245/40R19 98 51J Nur BMW 5er Touring;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 76T; 765; 77E
5K e1*2007/46*0455*.. 100 - 330 245/35R19 93 51J; 57E; 572; 67C Nur BMW 5er Touring;
245/40R19 98 51J Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 76T; 765; 77E
5L e1*2007/46*0363*.. 120 - 330 245/40R19 94Y GAA Stufenheck;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 76T; 765; 77E
5L e1*2007/46*0363*.. 100 - 330 245/35R19 93Y 5HA; 51J Stufenheck;
245/40R19 94Y GAA; 5HI; 51J Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 76T; 765; 77E
Verkaufsbezeichnung: 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 120 - 330 245/45R19 98 57E; 575 Nur BMW 5er Gran
Turismo;
Kombilimousine;
Limousine;
Allradantrieb;
Heckantrieb; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 744; 76A; 765;
77E
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 10 von 26
Verkaufsbezeichnung: 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 100 - 330 245/35R19 93 51J; 57E; 572; 67C Nur BMW 5er Touring;
245/40R19 98 51J Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 76T; 765; 77E
K-N1 e1*2007/46*0508*.. 120 - 280 245/40R19 98 51J Nur BMW 5er Touring;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 76T; 765; 77E
K-N1 e1*2007/46*0508*.. 120 - 330 245/45R19 51G; 52J Nur BMW 5er Gran
Turismo;
Kombilimousine;
Limousine;
Allradantrieb;
Heckantrieb; nicht
Hinterachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 6AZ; 71K;
721; 725; 729; 73C;
74D; 744; 75I; 76Z;
765; 77E
Verkaufsbezeichnung: 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 330 235/40R19 92 57E; 67H Lim (Gran Coupe 4-
245/35R19 93 57E; 572; 67U türig); Allradantrieb;
245/40R19 94 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 6AZ;
71K; 721; 725; 729;
73C; 74D; 77E
6C e1*2007/46*0562*.. 230 - 330 235/40R19 92W 5GM; 57E; 67H Nicht Lim (Gran Coupe
235/40R19 92Y 57E; 67H 4-türig);
245/35R19 93W 5HA; 57E; 572 Allradantrieb;
245/35R19 93Y 57E; 572 Heckantrieb; Cabrio;
245/40R19 94 5HI Coupe;
10B; 11B; 11G; 11H;
12A; 51A; 573; 6AZ;
71K; 721; 725; 729;
73C; 74D; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

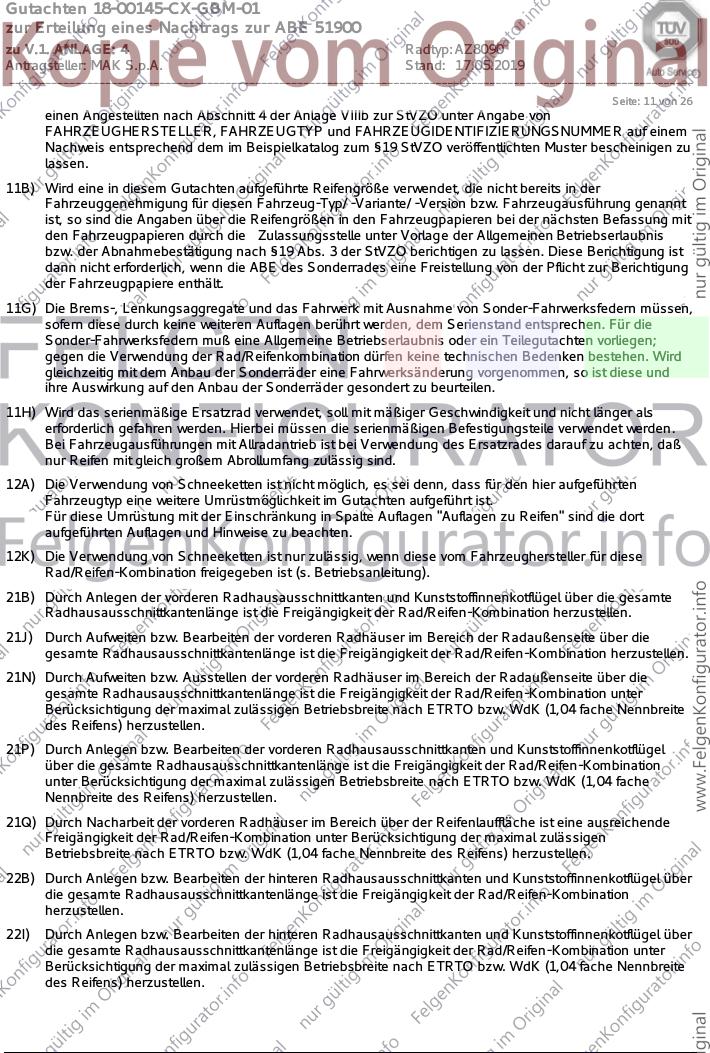

Seite: 11 von 26
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21Q) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

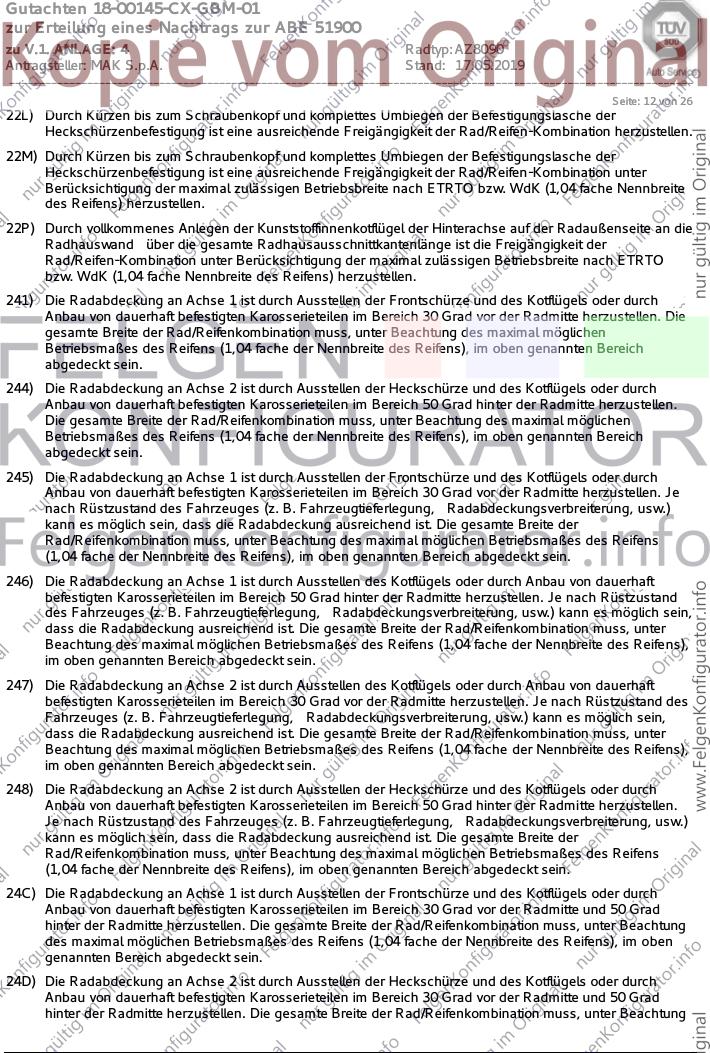

Seite: 12 von 26
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

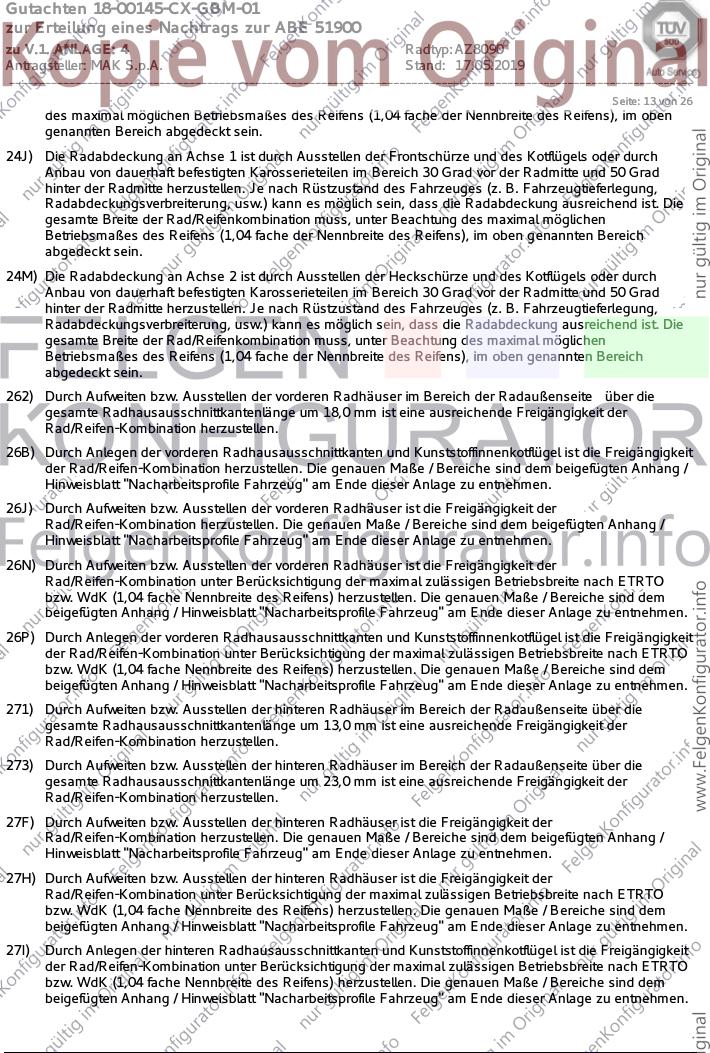

Seite: 13 von 26
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
262) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
273) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________

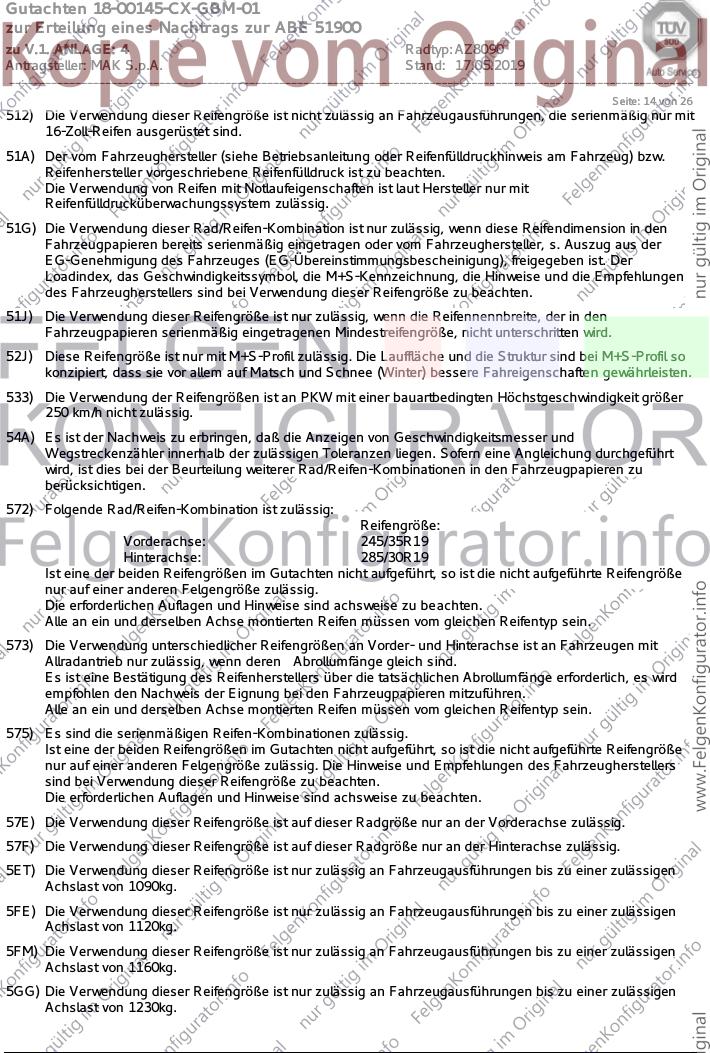

Seite: 14 von 26
512) Die Verwendung dieser Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit
16-Zoll-Reifen ausgerüstet sind.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
533) Die Verwendung der Reifengrößen ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer
250 km/h nicht zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
572) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 285/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 15 von 26
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
670) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
671) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
672) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
673) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird

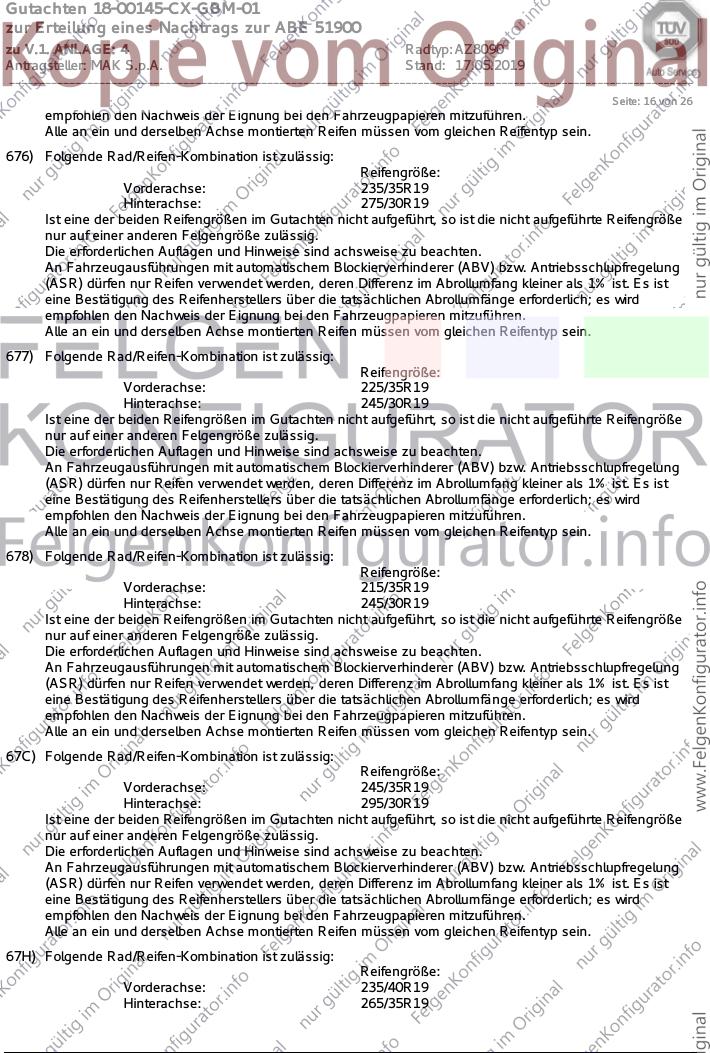

Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 16 von 26
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
676) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
677) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 245/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
678) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/35R19
Hinterachse: 245/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67C) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 295/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67H) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 265/35R19
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 17 von 26
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67K) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R19
Hinterachse: 265/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67U) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erford erlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn
deren Abrollumfänge gleich sind, oder diese der Serienkombination entsprechen.
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 18 von 26
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AE) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 245/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AF) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AZ) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind, oder diese der Serienkombination
(Reifenempfehlung des Fahrzeuherstellers ist zu beachten) entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an einem Fahrzeug montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Rädern für die Hinterachse.
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 19 von 26
76R) Die Verwendung dieser Radgröße ist nur zulässig, wenn die Felgenbreite des Serienrades nicht
unterschritten wird.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
97K) Bei Verwendung von verschiedenen Reifengrößen auf Vorder- und Hinterachse muss die Maulweite des
Sonderrades an der Hinterachse mindestens 1/2 Zoll größer sein als die des Sonderrades der
Vorderachse.
990) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
AFQ) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der
Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
GA0) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 245/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GA4) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GA8) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 20 von 26
Vorderachse: 225/45R19
Hinterachse: 255/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAA) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/40R19
Hinterachse: 275/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GAE) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/45R19
Hinterachse: 275/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
XFB) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R19
Hinterachse: 245/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
XFC) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
XFD) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 275/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 21 von 26
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 22 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3K
Genehm.Nr.: e1*2007/46*0315*..
Handelsbez.: BMW 3ER REIHE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 225 y = 320 8 VA
26J x = 225 y = 320 25 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 23 von 26
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3L
Genehm.Nr.: e1*2007/46*0314*..
Handelsbez.: BMW 3ER REIHE
Variante(n): Ab e1*2007/46*0314*05, Heckantrieb, Limousine, Nur BMW 3er (F30) ab 2012,
Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 175 y = 270 VA
26B x = 225 y = 320 VA
27I x = 170 y = 260 HA
27B x = 220 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 23 VA
26N x = 225 y = 320 8 VA
27H x = 220 y = 310 8 HA
27F x = 220 y = 310 25 HA
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 24 von 26
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1K4
Genehm.Nr.: e1*2007/46*0283*..
Handelsbez.: 1ER REIHE
Variante(n): Heckantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 190 y = 220 VA
26P x = 140 y = 170 VA
27B x = 220 y = 270 HA
27I x = 170 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 190 y = 220 8 VA
27F x = 220 y = 270 30 HA
27H x = 220 y = 270 8 HA
26J x = 190 y = 220 25 VA
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 25 von 26
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 1C
Genehm.Nr.: e1*2007/46*0277*..
Handelsbez.: 2ER REIHE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 280 y = 370 30 HA
27H x = 280 y = 370 8 HA
Gutachten 18-00145-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 51900
zu V.1. ANLAGE: 4 Radtyp: AZ8090
Antragsteller: MAK S.p.A. Stand: 17.05.2019
__________________________________________________________________________________________________________________
Seite: 26 von 26
Fahrzeug:
Hersteller: BMW AG
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0316*..
Handelsbez.: BMW 4ER REIHE
Variante(n): ab e1*2007/46*0316*08, ab e1*2007/46*0316*09, ab e1*2007/46*0316*10,
Allradantrieb, Cabrio, Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 225 y = 320 VA
26P x = 175 y = 270 VA
27B x = 220 y = 310 HA
27I x = 170 y = 260 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 225 y = 320 12 VA
26N x = 225 y = 320 8 VA
27F x = 220 y = 310 33 HA
27H x = 220 y = 310 8 HA
