GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 11
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Typ PXE.8018
Radgröße 8Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 PXE.8018 W5/ohne Ring 5/120/72,6 35 740 2150
Kennzeichnungen
KBA-Nummer 49792
Herstellerzeichen ProLine
Radtyp und Ausführung PXE.8018
Radgröße 8Jx18EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M12x1,5 Kegel 60° 120 28 35
S02 Schraube M14x1,25 Kegel 60° 140 30 108
S03 Schraube M12x1,5 Kegel 60° 110 28 35
S04 Serienschraube M12x1,5 Kegel 60° 110 25 Serie
S05 Serienschraube M12x1,5 Kegel 60° 120 25 Serie
S06 Schraube M14x1,25 Kegel 60° 130 30 108
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 225/40R18 K1c K2b K41 K42 K46 T88 A01 A07 A12
182, 1C 100-160 245/35R18 K2b K42 K44 K46 R03 T88 A16 AT1 B33
e1*2001/116*0352*.., Cbo Cpe V18
e1*2007/46* S04
0277*00-07
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-130 225/40R18 K1c K2b K41 K42 K46 T88 T89 A01 A07 A12
187 85-130 245/35R18 K2b K42 K44 K46 R03 T88 T89 A16 AT1 B33
e1*2001/116* Flh V18 S04
0287*00-09
BMW 1er-Reihe 66-130 225/40R18 K1c K2b K41 K42 K46 T88 T89 A01 A07 A12
187, 1K2, 1K4 66-130 245/35R18 K2b K42 K44 K46 R03 T88 T89 A16 AT1 B33
e1*2001/116* Flh V18 S04
0287*10-..,
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 225/40R18 K1a K2a K2b K5b T88 T92 A01 A12 A16
1K2 70-175 235/35R18 K1c K2c K5d K6i K8e T86 T90 A57 AT1 AuT
e1*2007/46*0273*04-.. 70-175 235/40R18 K1c K2c K5d K6i K8e B29 BW7 V18
- ab Modelljahr 2013 70-175 245/35R18 K1c K2c K5d K5i K6i K7a K8e T88 Y84 S06
- incl. Facelift 2015 T92
- 3 Türer
BMW 1er-Reihe 70-175 225/40R18 K1a K2a K2b K5b T88 T92 A01 A12 A16
1K4 70-175 235/35R18 K1c K2c K5d K6i K8e T86 T90 A57 AT1 AuT
e1*2007/46*0283*04-.. 70-175 235/40R18 K1c K2c K5d K6i K8e B29 BW7 V18
- ab Modelljahr 2012 70-175 245/35R18 K1c K2c K5d K5i K6i K7a K8e T88 Y85 S06
- incl. Facelift 2015 T92
- 5 Türer
BMW 2er-Reihe 100-160 225/40R18 K1a K2a K2b K5b A01 A12 A16
1C 100-160 235/35R18 K1c K2c K5d K6i K8e A57 AT1 AuT
e1*2007/46*0277*08-.. 100-160 235/40R18 K1c K2c K5d K6i K8e B29 BW7
100-160 245/35R18 K1c K2c K5d K5i K6i K7a K8e Cbo Cpe V18
S06
BMW 3er GT 100-147 225/50R18 A32 A16 A57 AT1
3-V, 3K-N1 100-147 235/45R18 A10 AuT B33
e1*2007/46*0559*..; 100-147 235/50R18 A12 BW7 Flh V18
e24*2007/46*0022*05- 100-147 245/45R18 A12 S06
.. 100-147 255/45R18 A12
BMW 3er-Allrad (IV) 135-170 225/40R18 K1c K2b K56 T88 T89 T92 A01 A07 A12
346X 135-170 235/40R18 K1c K2b K41 K42 K56 T91 T95 A16 AT1 Car
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 Lim V18 S04
0144*.. 135-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94
BMW 3er-Compact 85-141 225/40R18 K1a K2b K46 K56 T88 T89 A01 A07 A12
(IV) 85-141 235/40R18 G01 K1c K2b K41 K42 K56 A16 AT1 V18
346K 85-141 245/35R18 K2c K42 K56 R03 T88 T89 S04
e1*98/14*0167*.., 85-141 255/35R18 K2c K42 K56 R03 R70
e1*2001/116*0167*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe (III) 66-125 225/40R18 K1c K2b K42 K56 A01 A12 A16
3/CG 66-125 235/40R18 G01 K1c K2b K41 K42 K46 K56 AT1 K45 L02
e1*93/81*0017*.., 66-125 245/35R18 K2c K42 K44 K46 K56 R03 V18 S03
e1*98/14*0017*..
BMW 3er-Reihe (III) 75-142 225/40R18 K1c K2b K45 K56 T88 A01 A12 A16
3B, 3/B 75-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 AT1 K42 L02
F920, 75-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 R21 V18 S03
e1*93/81*0016*..
BMW 3er-Reihe (III) 66-142 225/40R18 K1c K2b K45 K56 T88 T89 A01 A12 A16
3C, 3/C 66-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 AT1 K42 L02
F547, 66-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 R21 V18 S03
e1*93/81*0015*..
BMW 3er-Reihe (III) 210-217 235/40R18 G01 K1c K2b K41 K42 K46 K56 A01 A12 A16
M3B, M3/B 236 225/40R18 K1c R02 T88 T89 AT1 K45 R21
G191, 236 245/35R18 K2c K42 K56 R03 R70 T88 T89 V18 S03
e1*93/81*0032*..
BMW 3er-Reihe (IV) 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A01 A07 A12
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K56 T91 A16 AT1 Cbo
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 Cpe V18 S04
0112, 0146*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70
BMW 3er-Reihe (IV) 77-170 225/40R18 K2b K56 T88 T89 T91 T92 A01 A07 A12
346L 77-170 235/40R18 G01 K2b K41 K42 K56 T91 T95 A16 AT1 Car
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 K1c Lim V18
e1*98/14*0097*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94 S04
BMW 3er-Reihe (V) 85-160 225/40R18 A32 T88 T89 T91 T92 A07 A16 AT1
390L, -/X 85-160 235/40R18 A12 T91 T93 T95 B29 BM9 Car
e1*2001/116* 85-160 245/35R18 A12 T88 T89 T92 Lim V18 S04
0308*00-08,
0344*00-05
BMW 3er-Reihe (V) 85-160 225/40R18 T88 T92 A07 A12 A16
390L, -/X, 3L, 3K, 3K- 85-160 235/40R18 T91 T95 AT1 B29 BM9
N1 85-160 245/35R18 R03 T88 T92 Car Lim V18
e1*2001/116* S04
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe (V) 90-145 225/40R18 A32 T88 T89 T91 A07 A16 AT1
392C, 390X, 3C 90-145 235/40R18 A12 T91 B29 BM9 Cbo
e1*2001/116*0346*.., 90-145 245/35R18 A01 A12 K1c R02 Cpe V18 S04
e1*2001/116*0344*..; 90-145 245/35R18 R03 T88 T89
e1*2007/46*
0316*00-07
- Coupé/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe (VI) 85-147 215/45R18 A32 T89 T93 A16 A57 AT1
3L 85-147 225/40R18 A32 T92 AuT B29
e1*2007/46*0314*05-.. 85-147 225/45R18 A32 T91 BW7 Lim V18
- ab Modell 2012 85-147 235/40R18 A01 A12 K2b S06
- incl. Facelift 2015 85-147 245/40R18 A01 A12 K1b K2b
BMW 3er-Touring (VI) 85-147 215/45R18 A32 T93 A16 A57 AT1
3K, 3K-N1 85-147 225/40R18 A32 T92 AuT B29
e1*2007/46*0315*06-.. 85-147 225/45R18 A32 T91 BW7 Car V18
e24*2007/46*0022*03- 85-147 235/40R18 A01 A12 K2b S06
- ab Modell 2013 85-147 245/40R18 A01 A12 K1b K2b
- incl. Facelift 2015
BMW 4er-GranCoupé 100, 105 215/45R18 A10 R37 T93 A16 A57 AT1
3C 100, 105 225/40R18 A32 T92 AuT B29
e1*2007/46*0316*10-.. 100, 105 225/45R18 A32 BW7 Lim V18
100, 105 235/40R18 A90 S06
100, 105 245/40R18 A01 A12 K2b
BMW 4er-Reihe 100-147 225/40R18 A32 T88 T92 A16 A57 AT1
3C 100-147 225/45R18 A32 T91 T95 AuT B29
e1*2007/46*0316*08-.. 100-147 235/40R18 A90 T91 T95 BW7 Cbo
100-147 245/40R18 A01 A12 K2b Cpe V18 S06
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A07 A12 A16
560X 145-200 235/40R18 R37 T91 T93 T95 A56 AT1 Lim
e1*2001/116*0322*.. 145-200 245/40R18 S05
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A07 A12 A16
560X 145-200 235/40R18 R37 T93 T95 A56 AT1 Car
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97 S05
BMW X1 85-130 225/45R18 A10 T91 T95 A16 AT1 B29
X1, X-N1, X1-N1 85-130 235/40R18 A32 T91 T95 BM9 V18 S01
e1*2007/46*0275*..; 85-130 245/40R18 A12 R03
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW Z3 141-170 225/40R18 Cbo Cpe A01 A12 A16
R/C 141-170 245/35R18 Cbo Cpe R03 AT1 K1c K41
e1*93/81*0029*.., 85-110 225/40R18 Cbo K2b K42 K45 L02 V18
e1*98/14*0029*.. 85-110 245/35R18 Cbo K2b K42 K46 R03 S03
85-125 225/40R18 Cbo Z3N
85-125 245/35R18 Cbo R03 Z3N
BMW Z4 110-195 225/40R18 A07 A12 A16
Z85 110-195 235/35R18 A01 K1c K2b AT1 Cbo Cpe
e1*2001/116*0219*.. 110-195 235/40R18 A01 G01 K14 K1c K2b V18 S04
110-195 245/35R18 A01 K1c K2b
110-195 255/35R18 A01 K2c R03 R70
Mini Countryman 66-140 215/45R18 K1a K1b K2b A01 A12 A16
UKL/X, -/N1 66-140 225/40R18 K1a K1b K2a K2b A57 AT1 Y85
e1*2007/46*0496*..; 66-140 225/45R18 K1a K1b K2a K2b K6v S02
e24*2007/46*0023*.. 66-140 235/40R18 K1c K2c
- One, Cooper, -/D/-S/-
SD
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Countryman JCW 160 215/45R18 K1a K1b K2b M+S A01 A12 A16
UKL/X 160 225/40R18 K1a K1b K2a K2b A56 AT1 Y85
e1*2007/46*0496*.. 160 225/45R18 K1a K1b K2a K2b K6v S02
- John Cooper Works 160 235/40R18 K1c K2c
Mini Paceman 82-140 215/45R18 K1a K1b K2b A01 A12 A16
UKL-C/X 82-140 225/40R18 K1a K1b K2a K2b A57 AT1 Cpe
e1*2007/46*0563*..; 82-140 225/45R18 K1a K1b K2a K2b K6v S02
- Cooper -/D/-S/-SD 82-140 235/40R18 K1c K2c
Mini Paceman JCW 160 215/45R18 K1a K1b K2b M+S A01 A12 A16
UKL-C/X 160 225/40R18 K1a K1b K2a K2b A56 AT1 S02
e1*2007/46*0563*.. 160 225/45R18 K1a K1b K2a K2b K6v
- John Cooper Works 160 235/40R18 K1c K2c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH

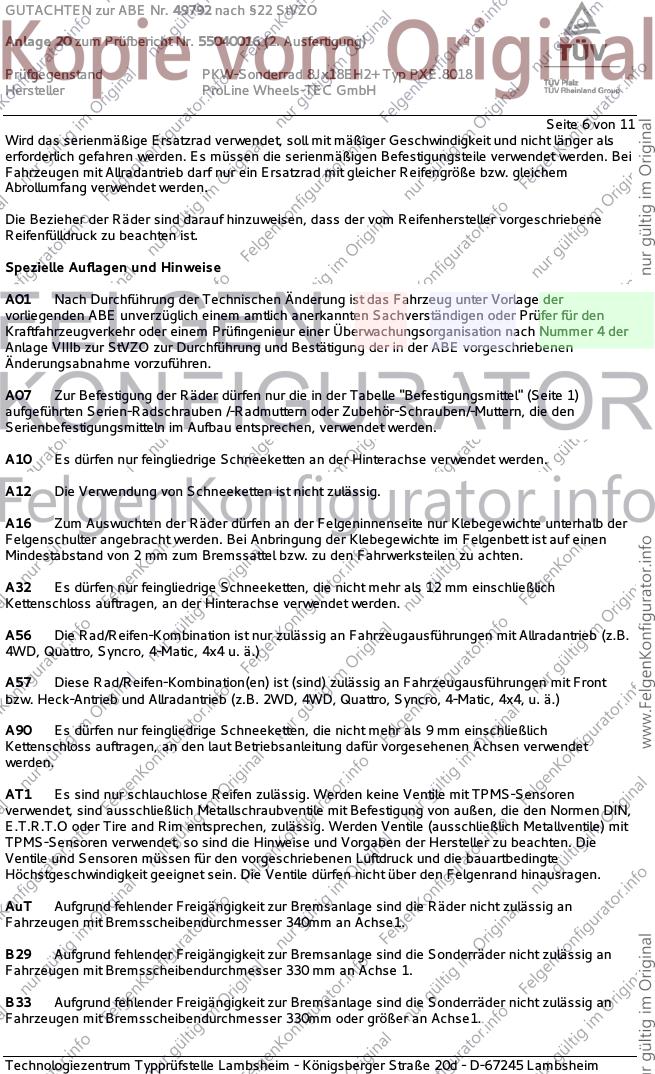

Seite 6 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AT1 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile (ausschließlich Metallventile) mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH

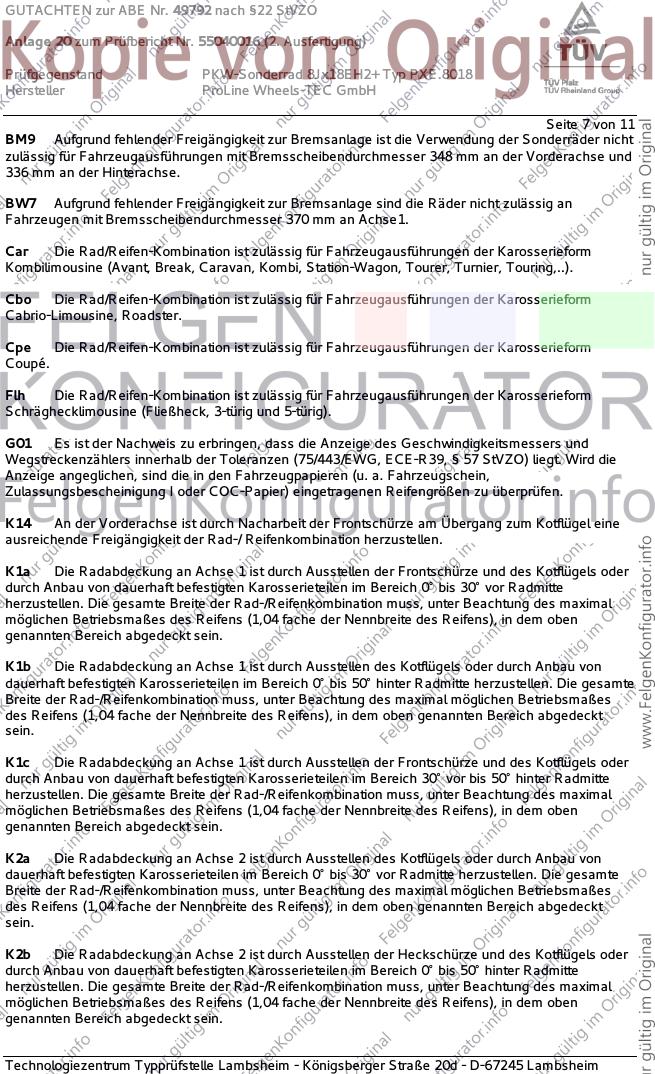

Seite 7 von 11
BM9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 348 mm an der Vorderachse und
336 mm an der Hinterachse.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH

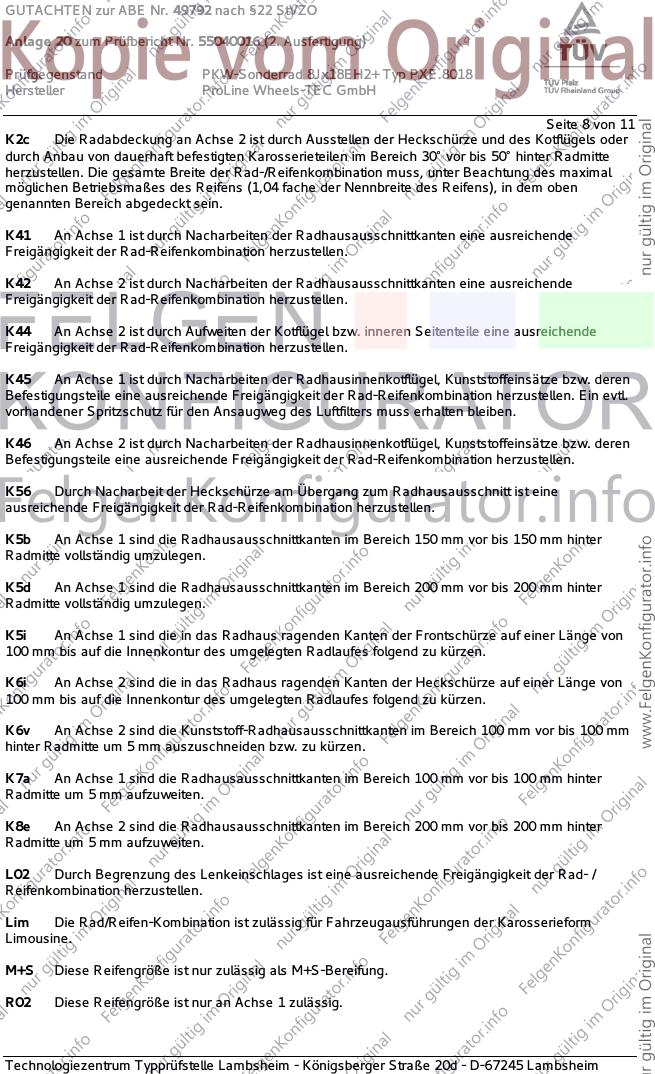

Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH

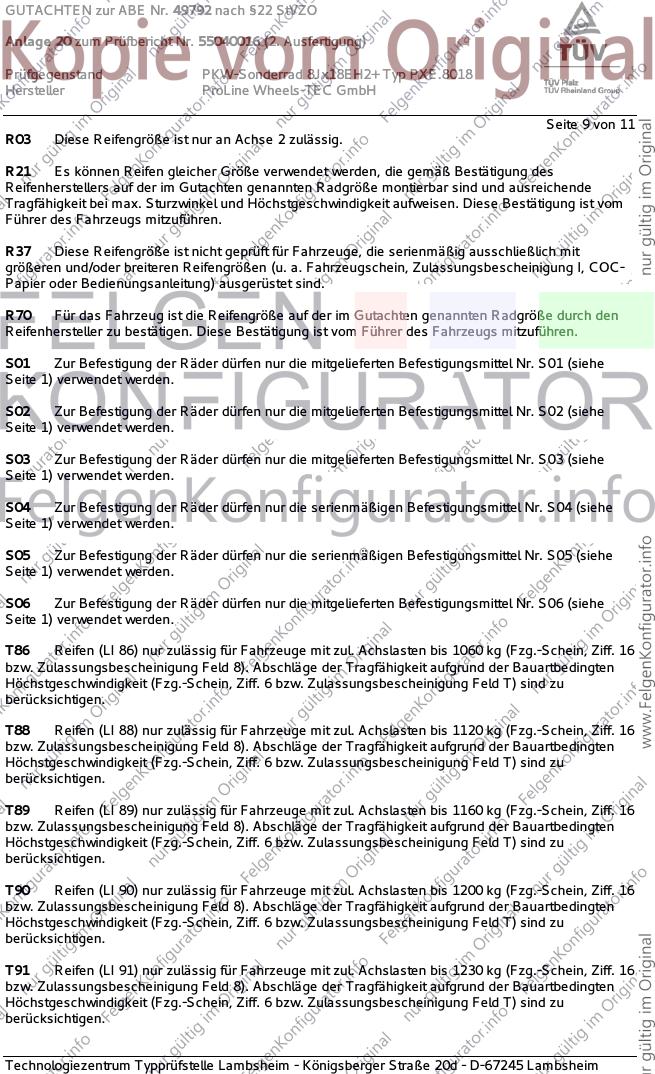

Seite 9 von 11
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH

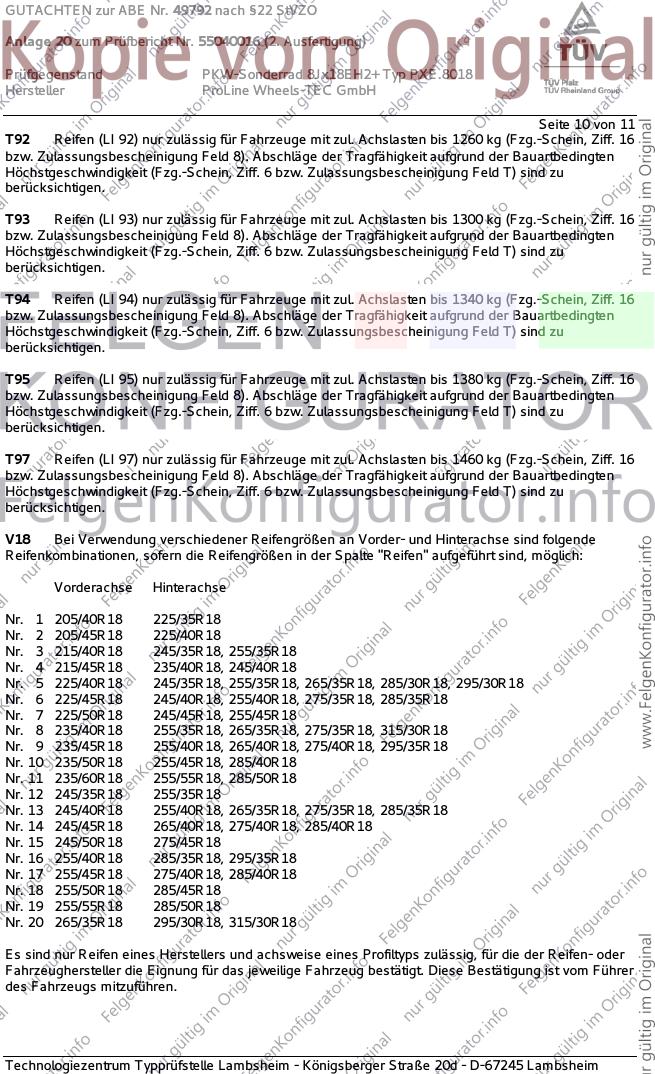

Seite 10 von 11
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49792 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55040016 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ PXE.8018
Hersteller ProLine Wheels-TEC GmbH

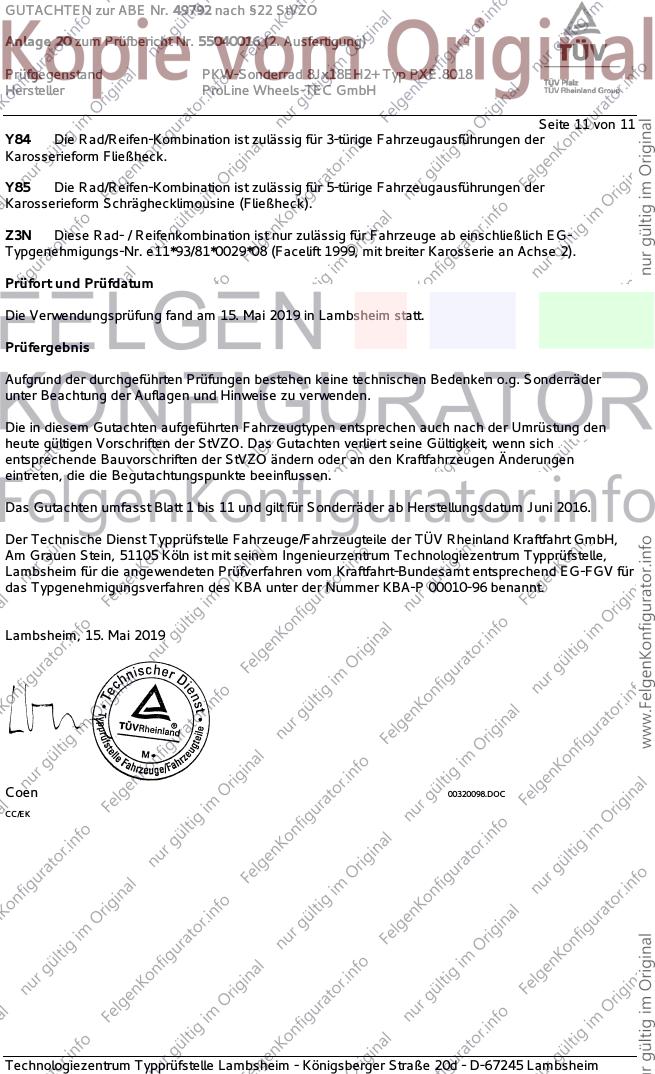

Seite 11 von 11
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Mai 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Mai 2019
Coen 00320098.DOC
CC/EK
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
