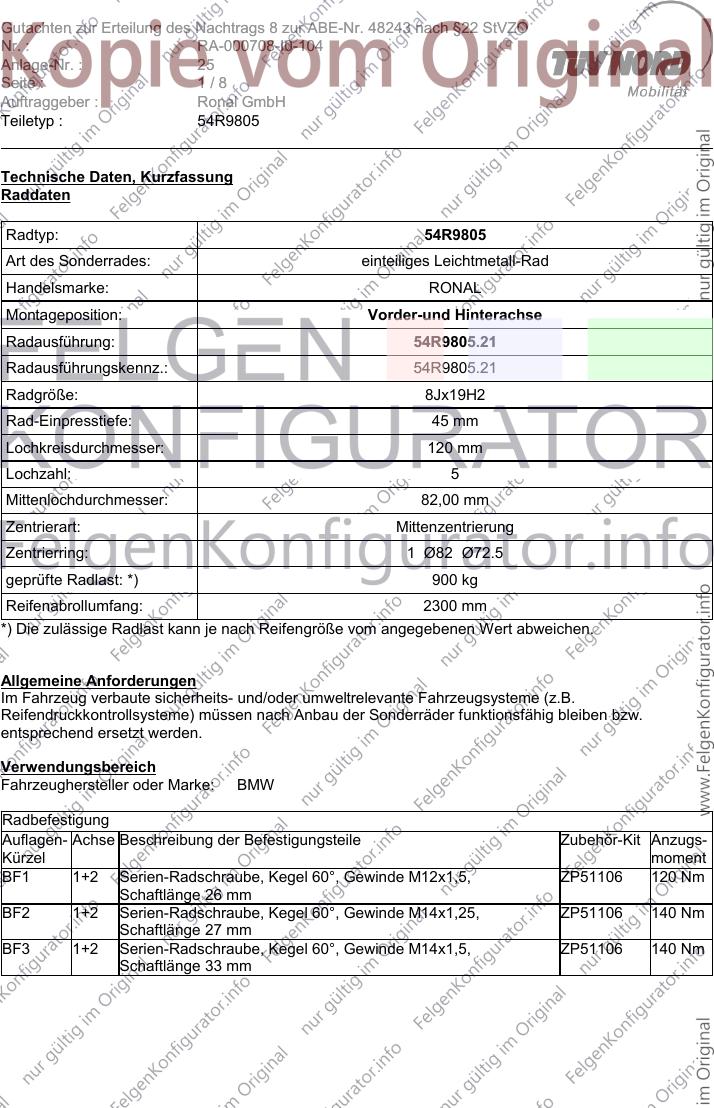

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48243 nach §22 StVZO
Nr. : RA-000708-I0-104
Anlage-Nr. : 25
Seite : 1/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

Technische Daten, Kurzfassung
Raddaten

Radtyp: 54R9805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 54R9805.21
Radausführungskennz.: 54R9805.21
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø82 Ø72.5
geprüfte Radlast: *) 900 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: BMW

Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kegel 60°, Gewinde M12x1,5, ZP51106 120 Nm
Schaftlänge 26 mm
BF2 1+2 Serien-Radschraube, Kegel 60°, Gewinde M14x1,25, ZP51106 140 Nm
Schaftlänge 27 mm
BF3 1+2 Serien-Radschraube, Kegel 60°, Gewinde M14x1,5, ZP51106 140 Nm
Schaftlänge 33 mm
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48243 nach §22 StVZO
Nr. : RA-000708-I0-104
Anlage-Nr. : 25
Seite : 2/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

Typ(en): ABE / EG-Genehmigung(en):
182 e1*2001/116*0352*..
1C e1*2007/46*0277*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 240 BMW 1er 215/35R19 A02) bis A10)
(Coupe, Cabrio) N225) T85) BF1)

225/30R19
A01) K03) K04) T84)

225/35R19
A01) K03) K04)

zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/35R19 245/30R19 A01) bis A10)
K04) K64) BF1) V00)

Typ(en): ABE / EG-Genehmigung(en):
187 e1*2001/116*0287*..
1K2 e1*2007/46*0273*..
1K4 e1*2007/46*0283*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 195 BMW 1er 215/35R19 A01) bis A10)
(3türig, 5türig; beim T85) BF1) K03)
Typ 1K2 bis
Genehmigungs-Nr. 225/35R19
e1*2007/46*0273*03; K57)
beim Typ 1K4 bis
Genehmigungs-Nr.
e1*2007/46*0283*03)

Typ(en): ABE / EG-Genehmigung(en):
1K2 e1*2007/46*0273*..
1K4 e1*2007/46*0283*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
235 bis 250 BMW 1er, 1er xDrive 225/35R19 M+S A02) bis A10)
(3türig, 5türig; beim A94a) BF2)
Typ 1K2 ab
Genehmigungs-Nr.
e1*2007/46*0273*04;
beim Typ 1K4 ab
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Genehmigungs-Nr.
e1*2007/46*0283*04) vorne hinten
225/35R19 245/30R19 A01) bis A10)
K04) BF2) V00)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48243 nach §22 StVZO
Nr. : RA-000708-I0-104
Anlage-Nr. : 25
Seite : 3/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

Typ(en): ABE / EG-Genehmigung(en):
1K2 e1*2007/46*0273*..
1K4 e1*2007/46*0283*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 175 BMW 1er, 1er xDrive 225/35R19 A02) bis A10)
(3türig, 5türig; beim A94a) BF2) N235)
Typ 1K2 ab zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Genehmigungs-Nr. vorne hinten
e1*2007/46*0273*04;
beim Typ 1K4 ab 215/35R19 245/30R19 A01) bis A10)
Genehmigungs-Nr. N225) K04) BF2) V00)
e1*2007/46*0283*04) 225/35R19 245/30R19 A01) bis A10)
K04) BF2) V00)

Typ(en): ABE / EG-Genehmigung(en):
1C e1*2007/46*0277*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 185 BMW 2er, 2er xDrive 225/35R19 A01) bis A10)
(Serie bis A94a) BF2) K04) T88)
einschließlich 17 Zoll zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Sommerbereifung) vorne hinten
215/35R19 245/30R19 A01) bis A10)
K04) BF2) V00)
225/35R19 245/30R19 A01) bis A10)
K04) BF2)

Typ(en): ABE / EG-Genehmigung(en):
1C e1*2007/46*0277*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 250 BMW 2er, 2er xDrive, 225/35R19 M+S A01) bis A10)
M235i, M240i, M235i A94a) BF2) K04) T88)
xDrive, M240i xDrive zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(Serie ab 18 Zoll vorne hinten
Sommerbereifung)
225/35R19 245/30R19 A01) bis A10)
K04) BF2)

Typ(en): ABE / EG-Genehmigung(en):
346C e1*2001/116*0112*.., e1*98/14*0112*..
346K e1*2001/116*0167*.., e1*98/14*0167*..
346L e1*97/27*0097*.., e1*98/14*0097*..
346R e1*2001/116*0146*.., e1*98/14*0146*..
346X e1*2001/116*0144*.., e1*98/14*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 142 BMW 3er 215/35R19 A02) bis A10)
(außer 330i, 330d) T85) BF1)

225/30R19
A94a) T84)

225/35R19
T88)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48243 nach §22 StVZO
Nr. : RA-000708-I0-104
Anlage-Nr. : 25
Seite : 4/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

Typ(en): ABE / EG-Genehmigung(en):
346C e1*2001/116*0112*.., e1*98/14*0112*..
346L e1*98/14*0097*..
346R e1*2001/116*0146*.., e1*98/14*0146*..
346X e1*2001/116*0144*.., e1*98/14*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 bis 170 BMW 3er 225/35R19 A02) bis A10)
(330i, 330d) BF1) T88)

Typ(en): ABE / EG-Genehmigung(en):
X83 e1*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 210 BMW X3 225/45R19 A01) bis A10)
N235) BF3) K01)

235/45R19

245/40R19

Typ(en): ABE / EG-Genehmigung(en):
R/C e1*93/81*0029*.., e1*98/14*0029*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 142 BMW Z3 215/35R19 A02) bis A10)
(Fahrzeugbreite 1692 N225) BF1) E42)
mm)
225/30R19

Typ(en): ABE / EG-Genehmigung(en):
R/C e1*93/81*0029*.., e1*98/14*0029*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 170 BMW Z3 215/35R19 A02) bis A10)
(Fahrzeugbreite 1740 N225) BF1) E43)
mm)
225/30R19

Typ(en): ABE / EG-Genehmigung(en):
UKL/X e1*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 140 Mini Countryman, Mini 215/35R19 A01) bis A10)
Countryman Allrad A93a) N225) BF2) K01) K04)

225/35R19

225/40R19

235/35R19
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48243 nach §22 StVZO
Nr. : RA-000708-I0-104
Anlage-Nr. : 25
Seite : 5/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

Typ(en): ABE / EG-Genehmigung(en):
UKL/X e1*2007/46*0496*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 Mini Countryman John 225/35R19 A01) bis A10)
Cooper Works BF2) K01) K04)
225/40R19

235/35R19

Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 140 Mini Paceman 225/40R19 A01) bis A10)
(Frontantrieb, Allrad) K84) BF2) K01) K04) K85)

245/35R19

Typ(en): ABE / EG-Genehmigung(en):
UKL-C/X e1*2007/46*0563*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
160 Mini Paceman John 225/35R19 A01) bis A10)
Cooper Works BF2) K01) K04)
225/40R19
K84) K85)

235/35R19
K85)

245/35R19
K85)

Auflagen und Hinweise

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48243 nach §22 StVZO
Nr. : RA-000708-I0-104
Anlage-Nr. : 25
Seite : 6/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 26 mm
Zubehörkit: ZP51106
Anzugsmoment: 120 Nm

BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M14x1,25, Schaftlänge 27 mm
Zubehörkit: ZP51106
Anzugsmoment: 140 Nm

BF3) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: ZP51106
Anzugsmoment: 140 Nm
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48243 nach §22 StVZO
Nr. : RA-000708-I0-104

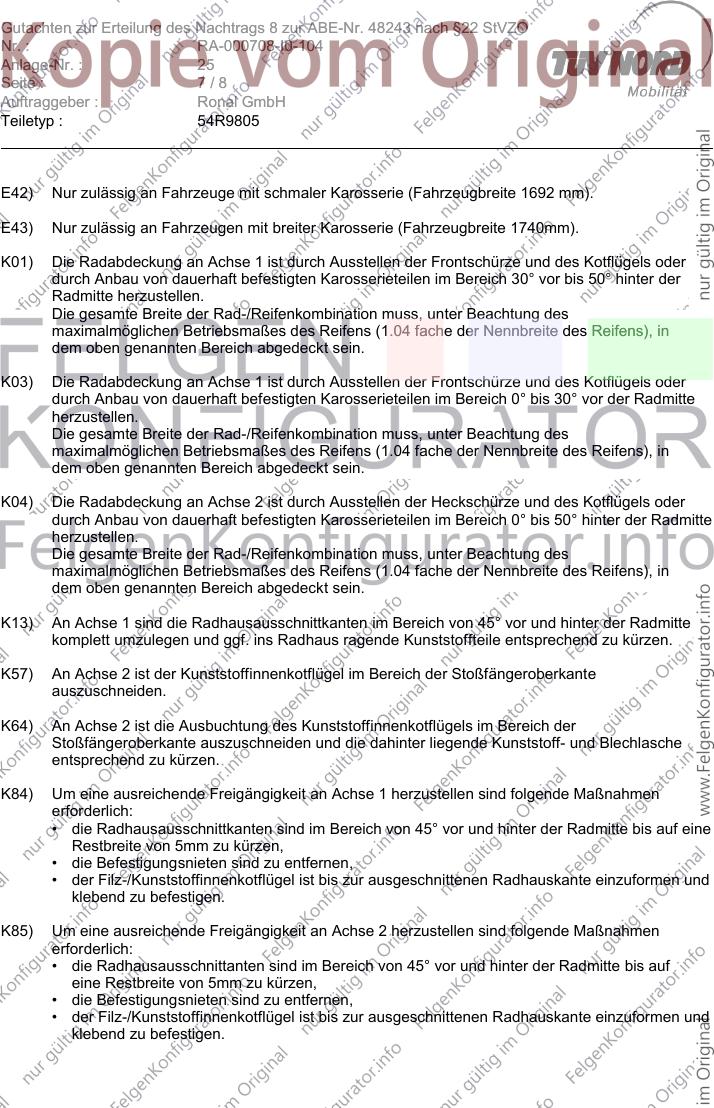

Anlage-Nr. : 25
Seite : 7/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

E42) Nur zulässig an Fahrzeuge mit schmaler Karosserie (Fahrzeugbreite 1692 mm).

E43) Nur zulässig an Fahrzeugen mit breiter Karosserie (Fahrzeugbreite 1740mm).

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.

K57) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.

K64) An Achse 2 ist die Ausbuchtung des Kunststoffinnenkotflügels im Bereich der
Stoßfängeroberkante auszuschneiden und die dahinter liegende Kunststoff- und Blechlasche
entsprechend zu kürzen.

K84) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von 45° vor und hinter der Radmitte bis auf eine
Restbreite von 5mm zu kürzen,
• die Befestigungsnieten sind zu entfernen,
• der Filz-/Kunststoffinnenkotflügel ist bis zur ausgeschnittenen Radhauskante einzuformen und
klebend zu befestigen.

K85) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittanten sind im Bereich von 45° vor und hinter der Radmitte bis auf
eine Restbreite von 5mm zu kürzen,
• die Befestigungsnieten sind zu entfernen,
• der Filz-/Kunststoffinnenkotflügel ist bis zur ausgeschnittenen Radhauskante einzuformen und
klebend zu befestigen.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48243 nach §22 StVZO
Nr. : RA-000708-I0-104
Anlage-Nr. : 25
Seite : 8/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

T84) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1000 kg bei LI 84 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 500 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist
möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um
eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines
entsprechenden Nachweises.

Die Anlage 25 mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 54R9805 des Auftraggebers Ronal GmbH

Geschäftsstelle Essen, 08.01.2021
